BEDIENUNGSANLEITUNG Blumodular 3 Ferplast
Vielen Dank, dass Sie sich für die Qualität von
Ferplast entschieden haben. BLUMODULAR ist ein neues Produkt von Ferplast, der Welt der Kleintiere, wenn es um Sicherheit, Stil, Innovation und Qualität besteht. Im Zeichen von Leben und Gesundheit der Fische und Pflanzen. Die Filter BLUMODULAR sind für einen regulären Betrieb mit dem notwendigen Zubehör ausgestattet.Eine Komponente ist homologiert und konform mit den internationalen Sicherheitsvorschriften.

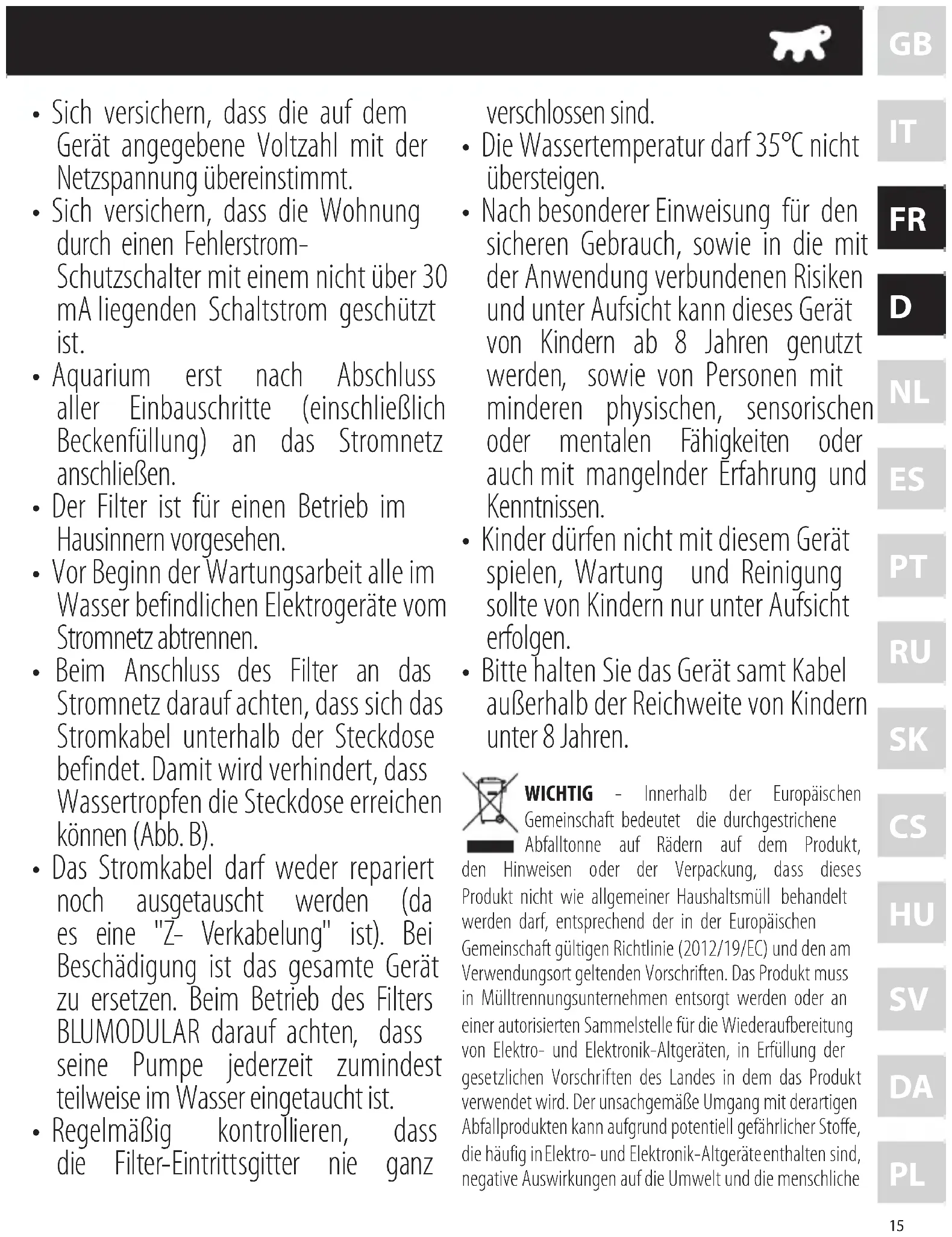

SICHERHEITSINWEISE
Für ihre Sicherheit und zur Vermeidung von Schäden am Filter sind vor Arbeitsbeginn die nachfolgenden Hinweise sorgfältig zulesen.
- Sich versichert, dass die auf dem Gerät angegebene Voltzahl mit der Netzspannung übereinstimmt.
- Sich versichert, dass die Wohnung durch einen Fehlerstrom-Schutzschalter mit einem nicht über 30 mA liegenden Schaltstrom geschützt ist.
Aquarium erst nach Abschluss aller Einbauschritte (einschließlich Beckenfüllung) an das Stromnetz anschlossen.
- Der Filter ist für einen Betrieb im Hausinnern vorgesehen.
- Vor Beginn der Wartungsarbeit alle im Wasser befindlichen Elektrogeräte vom Stromnetz abtrennen.
- Beim Anschluss des Filter an das Stromnetz darauf auf achten, dass sich das Stromkabel unterhalb der Steckdose befindet. Damit wird verhindert, dass Wassertropfen die Steckdose erreichen können (Abb. B).
- Das Stromkabelarfweder repariert noch ausgetauscht werden (da es eine "Z-Verkabelung"ist).Bei Beschadigungist das gesamte Gerat zu ersetzen.Beim Betrieb des Filters BLUMODULAR daraufuf achten,dassheinePumpe jederzeitzumindest Teilweise im Wasser eingetauchtist.
- Regelmaßig kontrollieren, dass die Filter-Eintrittsgitter nie ganz
verschlossen sind.
Die Wassertemperatur sind 35^ nicht übersteigen.
- Nach besonderer Einweisung für den sicheren Gebrauch, sowie in die mit der Anwendung verbundenen Risiken und unter Aufsicht kann these Gerät von Kindern ab 8 Jahren genutzt werden, sowie von Personen mit minderen physischen, sensorischen oder mentalen Fähigkeiten oder auch mit mangelnder Erfahrung und Kenntnissen.
- Kinder)durfen nicht mit thisem Gerat spielena, Wartung und Reinigung sollte von Kindern nur unter Aufsicht erfolgen.
-itte halten Sie das Gerät samt Kabel außerhalb der Reichweite von Kindern unter 8 Jahren.
WICHTIG -Innerhalb der Europäischen
Gemeinschaft bedeutet die durchgestrichene
Abfalltonne auf Rädern auf dem Produkt,
den Hinweisen oder der Verpackung, dass diese Produkt nicht wie allgemeiner Haushaltsmüll behandelt werden darf, entsprechend der in der Europäischen Gemeinschaft gültigen Richtlinie (2012/19/EC) und den am Verwendungsort geltenden Vorschriften. Das Produkt muss in Mülltrennungsumternehmen entsorgt werden oder an einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten, in Erfüllung der gesetzlichen Vorschriften des Landes in dem das Produkt verwendet wird. Der unsachgemäß Umgang mit derartigen Abfallprodukten kann aufgrund potentiell gefährlicher Stoffe, die*häufig in Elektro- und Elektronik-Altgeräteenthalten sind, negative Auswirkungen auf die Umwelt und die menschliche
BLUMODULAR
Gesundheit haben. Durch die sachgemäße Entsorgung dieser Produkte tragen Sie außer dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Weitere Informationen erhalten Sie bei dem Handler des Produktes, den betreffenden öffentlichen Ämtern, den nationalen Organisationen der Hersteller.
GARANTIE - Auf das Produkt seine Komponenten und Zubehörteile sind die gesetzlichen Gewährleistungen anzuwenden. Die Garantie gilt ausschließlich für Fabrikationsfehler und umfasst die Reparatur oder die kostenlose Auswechselung. Die Garantie verfällt bei Schäden u/o Fehlern, verursacht durch Nachlassigkeit, Verschleiß, mit den Anzeigen und Hinweisen des Benutzerhandbuchs nicht übereinstimmende Verwendung, Unfällen, Beschädigungen, unzweckmäßigem Gebrauch, feHLerhaften Reparaturen, nicht nachweisbarer Kauf durch fehlenden Kassenbon. Ausgeschlossen aus der Garantie sind: die Schwämme, die Dichtungen und die allgemeinen Filtermaterialien.
Der Filter BLUMODULAR ist Teil einer Serie von Innenfiltern, die sich an jeder Wunsch anpassen (Seiten 3/4):
Abb. A BLUMODULAR 03
A.1 Pumpengehäuse
A.2 Rotor
A.3 Pumpendeckel
A.4 Verstellbare Duse
A.5 Filtermodul
A.6 Filterschwamm
A.7 Unterer Deckel
A.8 Verschlusssschott
Abb. D Verteiler
Abb. E.1 Anschluss für Ventury-Systeme
E.2 Luftklappe
Abb. F Verstellbare Düse
Abb. G Durchfluss-Einstellung
Abb. H Saugköpfe
Abb. M.1 Pumpengehause
M.2 Rotor
M.3 Laufrad
M.4 Pumpen Deckel
Abb. N Verschlussschott
Abb. O Spray-bar montageanleitung
Öffnung der Verpackungdes Filters BLUMODULAR
In der Verpackung eines Filters BLUMODULAR befinden sich:
1 Filter BLUMODULAR komplett mit:
- Filterschwämmen, Pumpe.
- n^0 1 0 2 Filterhalter.
1 Spray-Bar mit Verschluss..
1 Zubehorsatz BLUMODULAR komplett mit:
1 Siliconröhren mit Einstellung und Anschluss für Venturi-Systeme;
1 Durchfluss-Einstellung;
1 Verteiler;
6 Saugkopfe.
Universehrtheit aller Komponenten überprüfen.
Ferplast verwendet sichere Verpackungen und kontrolliert{jedes einzelnne Produkt.Trotzdem wird empfohlen,das Produkt nach Transport,Lagerung oder Verkauf auf Schadenhin zu überprüfen, die ursprüngliche Eigenschaften,Betriebstuchtigkeit und Sicherheit des Produkts beeinträchtigen konnten.
Filter BLUMODULAR 01·02·03
Modularer Innenfilter mit einstellbarem Durchfluss, lieferbar in 3 entsprechenden Versionen (1, 2 oder 3 Module), mit hoher Filterkapazität.
- MECHANISCHE FILTERUNG. Module mit Synthetikschwammen zur ausgewählten Beseitigung von Partikeln und organischen Rückständen. Nach Drucken der beiden Seitenlichen Tasten kann das Modul entnommen werden (Abb. C). Aufgrund des modularen Systems konnen weitere Module nach Wunsch hinzugeführten werden.
- SPRAY-BAR UND VENTURI-EFFEKT (Abb. E/O). In der Verpackung sind die Spray-Bar zur Sicherstellung einer optimale Wasserdiffusion im Ausgang und das Venturi-System zur Sauerstoffanreicherung enthalten.
- VERSTELLBARE DUSE (Abb. F). Mit der verstillbaren Duse kann der Wasserfluss im Ausgang von 0 bis 180^ ausgerichtet werden.
- VERSCHLUSSSCHOTT (Abb. N). Innovatives System zum automatischen Verschluss des Wasser-Eingangsgitters, damit bei Wartungsarbeiten der im Filter enthaltene Schmutz nicht in das Becken zusückkehrt.
Installation des Filters BLUMODULAR
Filter BLUMODULAR im Beckeninnern nach Wunsch positionieren (seitlich oder auf der Rückseite) unter Verwendung von Spezialhaltern mit Saugkopfen, von denen 1 oder 2 ober oder unter am Filter eingesetzt werden konnen (Abb. H). Nur im Fall eines CAYMAN-Aquariums konnen die vorgesehenen Führungsschienen auf dem oberen Beckenrand verwendet werden (Abb. I).
Folgende Zubehörteile können eingesetzt werden:
- die Diffusionsvorrichtung zur Ausrichtung des Wasserflusses (Abb. D),
- der Venturi-Regler zur Erzeugung einer LuftblasenAbgabe am Filterausgang; nach dem Einsetzen des Anschlusses fur Venturi-Systeme am Filterausgang (Abb. E) ist das Silikon-Rohrchen mit dem Regler zu verbinden;
- der Durchfluss-Regler: ein Reglerdrehen im Uhrzeigersinn erhöht den Durchfluss, im Gegenuhrzeigersinn dagegen reduziertihn (Abb. G).
- die Spray-Bar mit dem dazugehörigen Verschluss auf dem Rohrboden (Abb. 0).
BLUMODULAR ist ein vielseitiger Filter, der in jedem Aquarium für entsprech die Zwecke verwendet werden kann. In kleinen Aquarien oder mittleren Aquarien mit beschränktem Besatz kann er als Hauptfilter arbeiten. Oder er wird als Zweitfilter (ideal zusammen mit einem biologischen Filter BLUWAVE von Ferplast) zur Wasserklärung verwendet und nimmt die Aktivkothe BLUCARBON, den Zeolit BLUZEOLITE, die Wolle BLUFIBRE, Harze und andere Materialien mit absorbierender oder chemischer Wirkung auf. BLUMODULAR sorgt für klares Wasser auch in überbevölkerten Aquarien. Aufgrund der Unterverteilung (auf Wunsch veränderbar und ausbaubar) konnen gleichzeitig zahlreiche verschiedene Materialien verwendet werden. Neben einer hohen Saugleistung wird für einenchnellen Fluss im Beckengesorgrt. Die mitgelieferten Materialien konnen nach der eigenen Vorstellung ausgetauscht werden.
Auf jeder Fall sollte im ersten Abschnitt (unter) ein Schwamm mit breiten Maschen zum Festhalten von grobem Schmutz eingesetzt werden, während die anderen Abteilungen je nach Wunsch gefüllt werden konnen (Achtung bei sehr dichtem Material wie Wolle aus dunnem Perlon, dass bei Pressung den Durchfluss stark einschränken könnte und/oder zu einer
schnellen Filterverstopfung führen können. Diese Materialien sollen im letzten Modul oben unter der Pumpe positioniert werden.
Reinigung der Filter BLUMODULAR
Folgende Reinigungsrarbeiten werden empfohlen:
1 (Abb. L). Im Abstand von 2-3 Wochen alle Schwämme der mechanischen Filterung abspulen.
2 Schwämme für mechanische Filterung mindestens alle 6 Monate austauschen. Nur Originalzubehor von Ferplast verwenden.
3 Die Wirkungskraft des Absorbierschwamms vergelt im Verlauf von 2-3 Wochen. Er sollte deshalb bei Bedarf mit dem im Fachhandel erhältlichen Originalersatz ausgetauscht werden oder im mechanischen Filter gelassen werden und alle 2-3 Wochen abgeschült werden. Ein Austausch hat mindestens alle 6 Monate zu erfolgen.
4 Werden Fische mit spezifischen Therapiemitteln gepflegt, ist der Absorbierschwamm aus dem Filter zu behmen (andernfalls wird die Wirkungskraft beeinträchtigt). Im Anschluss wird empfohlen, einen neuen Schwamm in den Filter zu setzen.
5 Filter-Eingangsgitter immer sauber halten.
6 (Abb. M). Pumpe des Filters BLUMODULAR mindestens alle 6 Monate kontrollieren und bei Bedarf wie folgt reinigen:
- Pumpe vom Stromnetz abschalten;
- BLUMODULAR aus dem Becken entnehmen;
- Filterdeckel abnehmer; Durch Drücken der beiden Seitenlasten kann der Rotor entnommen werden. Falls notwenig, durch Originalersatzteile Ferplast ersetzen.
- Kalkablagerungen oder Verunreinigungen mit einer weichen Bürste beseitigen (keine Reinigungsmitteln oder chemische Substanzen verwenden).
- Einheit in umgekehrte Reihenfolge wieder zusammensetzen.
Wichtig:
- Bei Einsatz des Filters BLUMODULAR 02 oder 03 als Hauptfilter)dürfen die Schwämme nie gleichzeitig gereinigt werden. Sie werden abwechselnd in Abständen von mindestens 15 Tagen gereinigt, um die Prasenz von Bakterienflora sicherzustellen, die sie biologisch aktiv erhalten.
BLUMODULAR
- Wenn der Filter BLUMODULAR im Anschluss an eine Wartung neu montiert wird, ist die korrekte Position der Verschlusssschotte auf dem Filterboden zu überprüfen laut Abbildung N.
- Nur Originalersatzteile von Ferplast beim Austausch von Filterkomponenten verwenden. Bei Einsatz von Nicht-Originalersatzteilen erlischt die Garantieleistung.
Ersatzteile und Zubehör
Jeder Bestandteil des Filters ist einfach auszuauschen. Die Ersatzteile sind im Fachhandel erhältlich, er erworben wurde. Daneben sind zahlreiche und ständig auf den neusten Stand gebrachte Zubehörteile von Ferplast lieferbar, mit denen der Filter an die entsprechlichsten Wünsche anpasst werden kann. Zum Austausch jeder Komponente und zur Sicherung der perfekten Funktionstüchtigkeit und der Sicherheit des Filters sind nur Original-Ersatzteile von Ferplast zu verwenden. Beim Einbau von Nicht-Original-Ersatzteilen erlischt die Garantieleistung.
