| Produkttyp | 2-Kanal-Audioverstärker fürs Auto |
| Marke | Autotek |
| Modell | TA2150 |
| RMS-Ausgangsleistung | 2 x 75 W @ 4 Ω, 2 x 135 W @ 2 Ω |
| Max. Ausgangsleistung | 2 x 150 W @ 4 Ω, 2 x 275 W @ 2 Ω |
| Lautsprecherimpedanz (Stereo) | 2 - 8 Ω |
| Lautsprecherimpedanz (gebrückt) | 4 Ω minimum |
| Frequenzgang | 5 - 50.000 Hz (-3 dB) |
| Klirrfaktor | < 0,5 % (1 kHz) |
| Signal-Rausch-Verhältnis | > 80 dB |
| Eingangsempfindlichkeit (RCA) | 0,2 - 5 V |
| Eingangsempfindlichkeit (Hochpegel) | 0,4 - 10 V |
| Eingangsimpedanz | 10 kΩ |
| Tiefpassfilter | 50 - 250 Hz @ 12 dB/Oktave |
| Hochpassfilter | 80 - 2000 Hz @ 12 dB/Oktave |
| Bass EQ | Schaltbar 0 / 6 / 12 dB @ 60 Hz |
| Stromversorgung | +12 V (9-15 V), Masse negativ |
| Sicherung | 1 x 30 A |
| Abmessungen (B x H x T) | 225 x 50 x 237 mm |
| Eingänge | RCA und Hochpegel (HIGH IN) |
| Ausgänge | Lautsprecherklemmen (2 Kanäle oder gebrückt) |
| Schutz | Kurzschluss, Überhitzung, zu niedrige Impedanz |
| Installation | Kabel GND vor +12V; +12V-Kabel mit Sicherung < 30 cm Batterie; REM-Kabel 0,5 mm²; belüfteter Raum |
| Wartung | Mit einem trockenen Tuch reinigen; Anschlüsse überprüfen |
| Sicherheit | Vor Installation Batterie abklemmen; Polarität beachten; RCA und HIGH IN nicht gleichzeitig verwenden |
Häufig gestellte Fragen - TA2150 Autotek
Benutzerfragen zu TA2150 Autotek
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch TA2150 - Autotek und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TA2150 von der Marke Autotek.
BEDIENUNGSANLEITUNG TA2150 Autotek
BEDIENUNGSCANLEITUNG
USER'S MANUAL
MODE D'EMPLOI
MANUALE D'USO
MANUAL DE USO

aUTOTEK
EVOLUTION OF POWER
TransAm TA2150
2- CHANNEL CLASS A/B
ANALOG AMPLIFIER
INHALTSVERZEICHNISTABLE OF CONTENTTABLE DES MATIÈRESOMMARIOINDICE
DEU BEDIENUNGSPANLEITUNG 3
ENG USER'S MANUAL 8
FRA MODE D'EMPLOI 13
ITA MANUALE D'USO 18
ESP MANUAL DE USO 23
ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES 28
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Veränder in Betriebnehmen.
| TECHNISCHE DATEN | TA2150 |
| Ausgangsleistung RMS | 2 x 75 W @ 4 Ohm |
| 2 x 125 W @ 2 Ohm | |
| Ausgangsleistung Max. | 2 x 150 W @ 4 Ohm |
| 2 x 250 W @ 2 Ohm | |
| Lautsprecherimpedanz | 2 - 8 Ohm |
| Frequenzgang | 5 - 50 000 Hz (-3 dB) |
| Klirrfaktor | < 0,5 % (1 kHz) |
| Signalauschabstand | > 80 dB |
| Eingangsempfindlichkeit | 0,2 - 5 V (Cinch/RCA) |
| 0,4 - 10 V (Hochpegel-Eingänge) | |
| Eingangsimpedanz | 10 kOhm |
| Tiefpassfilter | 50 - 250 Hz @ 12 dB/Oktave |
| Hochpassfilter | 60 - 1200 Hz @ 12 dB/Oktave |
| Bass EQ | Schaltbar 0 / 6 / 12 dB @ 60 Hz |
| Betriebsspannung | +12 V (9 - 15 V), Minus an Masse |
| Sicherung | 1 x 30 A |
| Abmessungen (B x H x L) | 223 x 63 x 200/226 mm |
| Technische Änderungen vorbehalten | |
HINWEISE VOR DER INSTALLATION
- Dieser Veränderer ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet.
- Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kührippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden können. Der Verträkerarf nicht in zu keine oder unbelüftete Räume (z. B. Reserveradmulde oder unter dem Teppichbodenbezug des Kraftfahrzeugs) eingebaut werden. Ein geeigneter Montageort ist der Kofferraum. Schützen Sie den Verträker vor Erschüttungen, Staub und Schmutz.
- Achten Sie darauf, dass die Eingangs-/Ausgangskabel welt genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Storeinstrahlungen kommt kann.
- Achten Sie darauf, dass die Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
- Die Leistung und Zuverlösigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehen, insbesondere dann, wenn es sich um ein System mit mehreren Laufsprechern handelt.
ANSCHLUSSE
STROMVERSORGUNG UND EINSCHALTLEITUNG
ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (-) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.
Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind. Für die Verkabelung von der Batterie zu den Stromanschlüssen des Verstärkers ist ein Kabelquerschnitt von mind. 10mm^2 zu verwenden.
Stellen Sie zunachst eine Verbindung zwischen dem GND-Anschluss des Verständers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollenn Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.
Der +12 V-Anschluss des Verstärkers muss nun mit einem ausreichend dimensionierten Stromkabel mit integrierten Sicherung mit dem Pluspol der Fahrzeug-Batterie verbunden werden. Die Sicherung sollte sich in Nähder Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laufsprecher-Anschlüsse ein. Schließen Sie nun die Einschaltleitung des Steuergeräts (Autoradio) an die REM-Buchse des Verstärkers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.
LAUTSPRECHERVERKABELUNG
- Im 2-Kanal-Betrieb (d.h. je ein Lautsprecher pro Verständerkanal) sollte die Impedanz 2 Ohm pro Lautsprecher nicht untersritten werden.
- Im gebrücken Modus (d.h. zwei Verstärkerausgänge werden zusammengeschaltet) verdoppelt sich die Mindest-Impedanz auf 4 Ohm pro gebrücken Ausgang.
- Verbinden sie niemals die Lautsprecher-Anschlüsse mit der Masse des Fahrzeugchassis oder mit der +12 V Stromversorgung. Dies wurde erhebliche Schäden verursachen.
Wird der Verstärker mit zu niedrigen Laufsprecher-Impedanzen betrieben oder falsch bedient, kann dies zu ernsthaften Schaden am gesamten Soundsystem führen und die Garantieleistung konnte hierbei erlischen.
AUDIOSIGNALKABEL
Beim Anschreiben der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergerats und dem Cinch-Eingang des Verständerkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringgen.

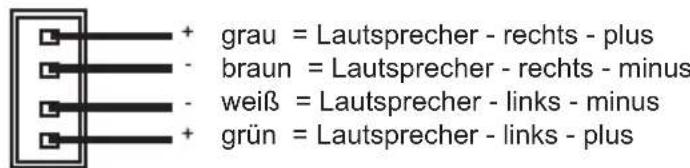

HOCHPEGELEINGÄNGE
Die Hochpegeleingänge (HIGH IN, Abb. 1,2) dienen zur Ansteuerung des Verstärkers mittels Laufsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlangern Sie dazu die entsprechenden Laufsprecherkabel, die aus ihrem Steuergerät führen mit geeigneten hochwertigen Laufsprecherkabel bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Laufsprecherkabel mit den Kabeln des beiliegenden HIGH IN-Steckers wie unter beschrieben.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und Cinch-Eingänge gleichzeitig. Dies konnte den Verträger ernsthaft beschädigen. Die Laufsprecherkabel des HIGH IN-Steckers)duren keinesfalls Verbindung zur Masse (GND) haben.

BEDIENELEMENTE
EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler GAIN (Abb. 1,3) gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler GAIN (Abb. 1,3) im Uhrzeigersinn, bis Sie aus den Laatsprechern leichte Verzerrungen horen. Dann drehen Sie den Regler GAIN ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
REGELBARER HOCHPASSFILTER
Sollte der Verstärker zum Betrieben von Mittel-/Hochton-Lautsprechem benutzt werden, stellen Sie den Schalter X-OVER (Abb.1,6) auf HPF. Stellen Sie dann am Regler HPF (Abb.1,7) die gewünschte Trennfrequenz ein. Somit werden nur die Frenzen oberhalb der eingestallenten Trennfrequenz verstärkt. Dadurch konnen Verzerrungen und die Überlastung bei tieferen Frenzen minimiert werden. EinGreater Startwert zum Ermitteln des geeigneten Werts liegt bei 125Hz
Bei große Laufsprechern ab 20 cm stellen Sie den Schalter X-OVER (Abb.1,6) auf FULL. Der Regler HPF (Abb.1,7) ist dann ohne Funktion.
REGELBARER TIEFPASSFILTER
Sollte der Verstärker zum Betrieben eines Subwoofoers benutzt werden, stellen Sie den Schalter X-OVER (Abb.1,6) auf LPF. Stellen Sie dann am Regler LPF (Abb.1,5) die gewünschte Trennfrequenz ein. Somit werden nur die Frequizen unterhalb der eingestellten Trennfrequenz verträkt und der Subwoofer spiel praziser und leistungsfähiger.
SCHALTBARER BASS EQ
Mit dem BASS EQ Schalter (Abb.1,4) konnen Sie eine stufenweise Anhebung des Basspegels erreichen und um 6 dB oder 12 dB bei 60 Hz erhöhen. Achung: Benutzen Sie diesen Schalter mit Bedacht!
SCHUTZSCHALTUNG
Die POWER-LED (Abb. 2,8) leuchtet auf, wenn das Gerät betriebsbereit ist.
Die PROTECT-LED (Abb. 2,8) leuchtet auf, wenn das Gerät überhützt ist, oder ein Kurzschluss bzw. eine zugeinge Impedanz an den Laufsprecheranschlüssen anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Veränder automatisch aus. Diese sollte nach Behebung des Problems wieder Funktionieren.
ABBILDUNGEN (S. 28-30)
ANSCHLUSSE UND BEDIENUNGSELEMENTE (ABB.1)
(1) Audiosignal-Eingänge
(2) Hochpegeleining
(3) Eingangspegelregler
(4) Wahlschalter für die stufenweise Bassanhebung
(5) Regler für den Tiefpassfilter
(6) Wahlschalter FULL / LPF (Tiefpassfilter) / HPF (Hochpassfilter)
(7) Regler für den Hochpassfilter
STROMANSCHLUSSE UND EINSCHALTLEITUNG (ABB. 2)
(1) Anschlussklemme GND für den Massepunkt
(2) Anschlussklemme REM für die Einschaltleitung
(3) Anschlussklemme +12V fur Pluspol-Anschluss an der Fahrzeugbatterie
(4) Fahrzeugbatterie
(5) Kabelsicherung (nicht im Lieferumfang enthalten)
(6) Einschaltleitung vom Steuergerät oder der elektrischen Antenne
(7) Gerätesicherung(en)
(8) POWER-LED und PROTECT-LED
2-KANAL-BETRIEB STEREO (ABB.3)
Wenn der Veränder von einem Steuererat mit 2 Ausgangskanäen angesteuert wird, um damit 2 Lautsprecher in stereo zu betreiben, dann sind die Anschlüsse folgendermaßen vorzunehmen:
(1) Zum Steuergerat, Audiosignal-Ausgang links
(2) Zum Steuergerät, Audiosignal-Ausgang rechts
(3) Lautsprecher links
(4) Laatsprecher rechts
1-KANAL-BETRIEB MONO (ABB.4)
Sollte der Veränder von einem Autoradio mit 2 Ausgangskanäen angesteuert werden und damit ein Subwoofer betrieben werden, sind die Anschlüsse folgendermaßen vorzunehmen:
(1) Zum Steuergerät, Audiosignal-Ausgang links oder Subwooferausgang
(2) Zum Steuergerät, Audiosignal-Ausgang rechts oder Subwooferausgang
(3) Subwoofer
WICHTIG!
Beachten Sie stets die korrekte Polung aller Anschlüsse!
FEHLERBEHEBUNG
Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbeseitigung:
Punkt 1:
Den Verstärker auf ordnungsgemäß Anschüsse überprüfen.
Prufen Sie, ob die POWER-LED aufleuchtet. Leuchtet die diese auf, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.
- Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
- Die Sicherung(en) am Verträker überprüfen und nach Bedarf ersetzen.
- Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
- Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beiden Kabel am Verträger, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.
Punkt 2:
Die PROTECT-LED leuchtet auf.
- Falls die PROTECT-LED aufleuchtet, bedeutet dies, dass möglicherweise ein Kurzschluss in den Laufsprecheranschlussen vorliegt. Überprüfen, ob die Laufsprecher ordnungsgemäß angeschlossen sind. Benutzen Sie einen Multimeter, um mögliche Kurzschlüsse in der Laufsprecherverkabelung zu finden. Eine zu niedrige Laufsprecherimpedanz kann ebenfalls dazu führen, dass die PROTECTLED aufleuchtet.
- Leuchtet die PROTECT-LED aufgrund Überhitzung auf, sollte die Laufsprecherimpendanz überprüft und ggfs. neu verkabelt werden. Auch dies kann auch ein Zeichen dafür sein, dass der Versteller auf sehr hoher Leistung betrieben wird, ohne dass ein adäquater Luftstrom um den Versteller herum vorhanden ist. Dann sollen den Sie das System ausschalten und den Versteller abkühlen halten. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Solute keiner dieser Schritte Abhilfe schaffen, ist der Versteller möglichereweise defekt. Wenden Sie sich dann im Garantiefall an den Verkauf.
Punkt 3:
Den Veränder auf Audioleistung überprüfen.
- Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Veränderkern nicht beschadigt sind. Die gesamte Länge der Kabel auf Knicke, SpleiSe usw. prufen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschalteten Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.
Punkt 4:
Prufenob beimEinschaltendesVerstärkerseinKnackenauftritt.
- Das Eingangssignal zum Verträger entfern und den Verträger ein- und ausschalten.
- Ist das Gerausch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererat anschließen.
ODER
- Eine andere +12V Quelle fur die Einschaltleitung des Verstärkers (z.B. direkt an der Batterie) verwenden.
- Falls das Gerausch dann eliminiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.
Punkt 5:
Den Veränderer auf übermäßig Motorengeräusche prufen.
- Alle signalübertragenden Kabel (RCA/Cinch-, Laatsprecherkabel) von Strom- und Erdungskabel entfernt verlegen.
ODER - Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Gerausch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs. ODER
- Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.
ODER
- Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.
ODER
- Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prufen setzen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prufen, undzar einschlieblich des Verteilen, der Zundkerzen, der Zundkerzenkabel, des Spanningsreglers usw.
