ED7009 - Klimaanlage EDEN - Kostenlose Bedienungsanleitung

Produkttyp	Monoblock mobile Klimaanlage
Marke	Eden
Modell	ED7009
Stromversorgung	AC 220-240 V / 50 Hz
Kältemittel	R290 (0.16 kg)
Treibhauspotenzial (GWP)	3
Betriebsmodi	Kühlung, Entfeuchtung, Lüftung
Temperaturbereich	16 °C bis 31 °C
Timer	Ein/Aus-Programmierung von 0 bis 24 Stunden
Ventilatorgeschwindigkeit	Mehrere einstellbare Geschwindigkeiten
Wassertankkapazität	Ca. 1 L (mit Wasserstandsalarm bei vollem Tank)
Entwässerung	Manuelle Entleerung über Ablassschraube
Luftfilter	Waschbar, alle 2 Wochen zu reinigen
Abluftschlauchlänge	Ca. 1,5 m (inklusive)
Fensterinstallationsset	Verstellbares Schiebekit mit Dübeln
Fernbedienung	Ja (mit Batterien)
Rollen	Ja, für Mobilität
Abmessungen (ca.)	35 x 35 x 70 cm (Schätzung)
Gewicht (ca.)	25 kg (Schätzung)
Geräuschpegel	Ca. 50-60 dB (Schätzung)
Sicherheit	Tank voll Alarm, automatische Abschaltung bei Überhitzung, Kindersicherung
Wartung	Außenreinigung mit feuchtem Tuch, Filter mit lauwarmem Wasser

Häufig gestellte Fragen - ED7009 EDEN

Wie schalte ich die Klimaanlage EDEN ED7009 ein?

Schließen Sie das Gerät an eine 220-240V Steckdose an und drücken Sie dann die Ein/Aus-Taste am Bedienfeld oder der Fernbedienung.

Wie verwende ich den Kühlmodus?

Drücken Sie die Mode-Taste, bis das 'Cool'-Symbol erscheint. Stellen Sie die Temperatur mit den +/- Tasten ein und warten Sie 5 Minuten, bis die Kühlung beginnt. Stellen Sie bei Bedarf die Ventilatorgeschwindigkeit ein.

Wie programmiere ich den Timer?

Gerät ausgeschaltet: Drücken Sie Timer, stellen Sie die Einschaltzeit (ON) mit den Temperaturtasten ein. Gerät eingeschaltet: Drücken Sie Timer, stellen Sie die Ausschaltzeit (OFF) ein. Die Dauer beträgt 0 bis 24 Stunden.

Was tun, wenn die Anzeige für vollen Wassertank blinkt?

Der Alarm zeigt an, dass der innere Tank voll ist. Entleeren Sie das Wasser, indem Sie den Ablassstopfen an der Unterseite des Geräts entfernen und das Wasser in einem Behälter auffangen. Setzen Sie den Stopfen nach dem Entleeren wieder ein.

Wie reinige ich den Luftfilter?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie das Lufteinlassgitter, entnehmen Sie den Filter. Reinigen Sie ihn mit einem milden Reinigungsmittel in lauwarmem Wasser (max. 40°C), spülen Sie ihn ab und lassen Sie ihn im Schatten trocknen. Setzen Sie ihn wieder in das Gitter ein.

Was bedeutet der Fehlercode E0?

Der Code E0 weist auf einen defekten Raumtemperatursensor hin. Wenden Sie sich an einen autorisierten Techniker, um den Sensor auszutauschen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Nicht in der Nähe von Wasser oder Flammen verwenden. Lufteinlässe und -auslässe nicht blockieren. Vor der Reinigung vom Stromnetz trennen. Nur an eine geerdete Steckdose anschließen. Den Kältekreislauf nicht durchbohren (enthält R290).

Wie installiere ich den Abluftschlauch?

Schrauben Sie beide Enden des Schlauchs auf die Anschlüsse (Klimaanlagenseite und Fensterseite). Setzen Sie den Klimaanlagenanschluss in die Öffnungen an der Rückseite des Geräts ein. Befestigen Sie den Fensteranschluss am Fensterrahmen.

Kann ich die Klimaanlage in einem Raum ohne Fenster verwenden?

Nein, der Abluftschlauch muss nach außen (durch ein Fenster oder eine Öffnung) geführt werden, um die warme Luft abzuleiten. Das Gerät benötigt eine Belüftung nach außen.

Was tun, wenn das Gerät nicht ausreichend kühlt?

Überprüfen Sie, ob Türen und Fenster geschlossen sind, der Abluftschlauch nicht verstopft ist, die eingestellte Temperatur nicht zu hoch ist und der Lufteinlass nicht blockiert ist. Entfernen Sie nach Möglichkeit Wärmequellen.

BEDIENUNGSANLEITUNG ED7009 EDEN

DE | Bedienungsanleitung

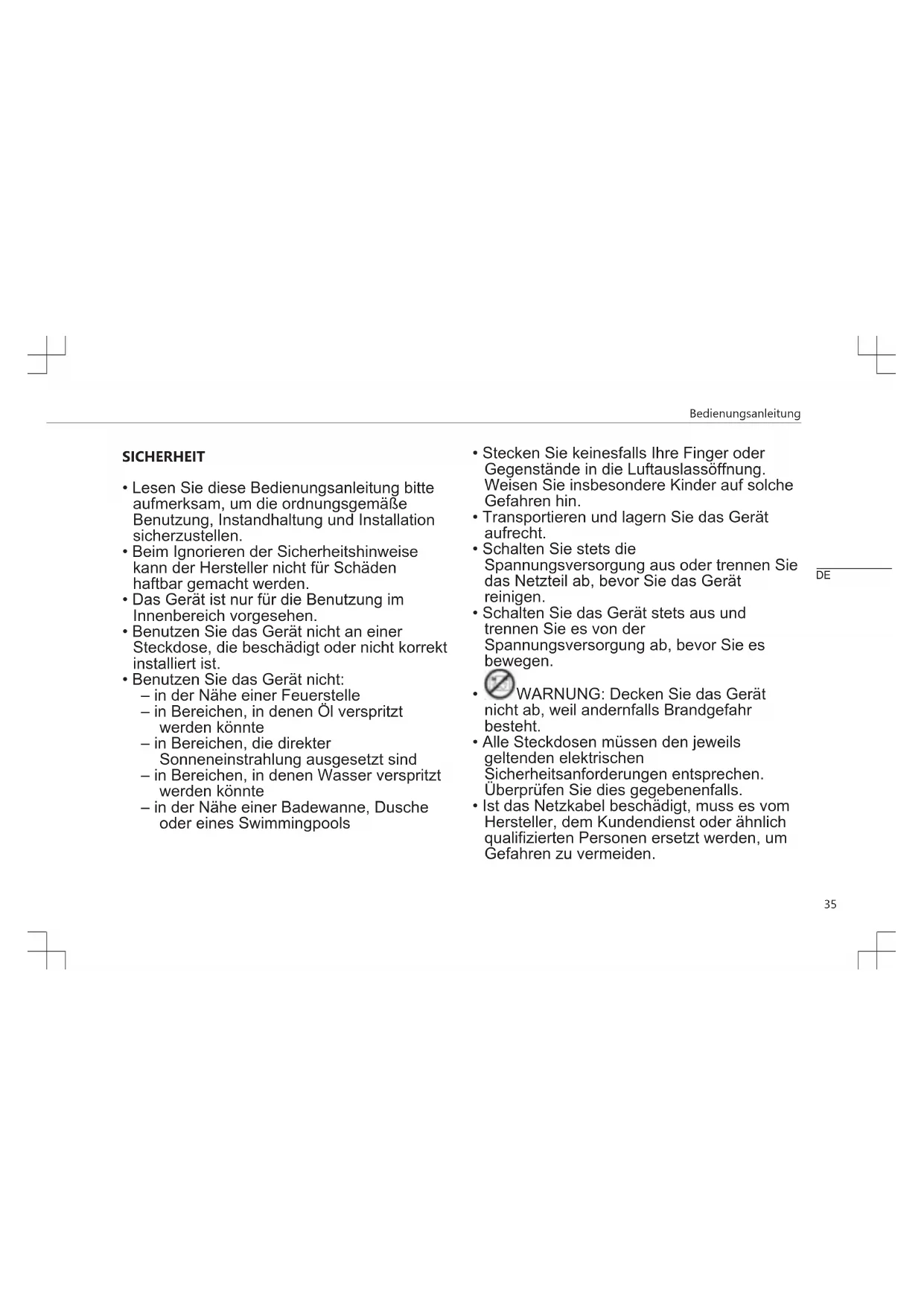

VÓÓR HET EERSTE GEBRUIK

• Lesen Sie diese Bedienungsanleitung bitte aufmerksam, um die ordnungsgemäße Benutzung, Instandhaltung und Installation sicherzustellen.
• Beim Ignorieren der Sicherheitshinweise kann der Hersteller nicht für Schäden haftbar gemacht werden.
• Das Gerät ist nur für die Benutzung im Innenbereich vorgesehen.
• Benutzen Sie das Gerät nicht an einer Steckdose, die beschädigt oder nicht korrekt installiert ist.

• Benutzen Sie das Gerät nicht:
  – in der Nähe einer Feuerstelle
  – in Bereichen, in denen Öl verspritzt werden könnte
  – in Bereichen, die direkter Sonneneinstrahlung ausgesetzt sind
  – in Bereichen, in denen Wasser verspritzt werden könnte
  – in der Nähe einer Badewanne, Dusche oder eines Swimmingpools

• Stecken Sie keinesfalls Ihre Finger oder Gegenstände in die Luftauslassöffnung. Weisen Sie insbesondere Kinder auf solche Gefahren hin.

• Transportieren und lagern Sie das Gerät aufrecht.
• Schalten Sie stets die Spannungsversorgung aus oder trennen Sie das Netzteil ab, bevor Sie das Gerät reinigen.
• Schalten Sie das Gerät stets aus und trennen Sie es von der Spannungsversorgung ab, bevor Sie es bewegen.
• WARNUNG: Decken Sie das Gerät nicht ab, weil andernfalls Brandgefahr besteht.
• Alle Steckdosen müssen den jeweils geltenden elektrischen Sicherheitsanforderungen entsprechen. Überprüfen Sie dies gegebenenfalls.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Kundendienst oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Bedienungsanleitung

• Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzt werden, um jedes Risiko auszuschließen.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Kenntnissen verwendet werden, sofern diese Personen beaufsichtigt oder über den sicheren Gebrauch des Geräts unterrichtet wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.
• Dieses Gerät darf nur für den Haushaltsgebrauch und nur für den Zweck benutzt werden, für den es hergestellt wurde.
• Hinweise:
• Bei Schäden trennen das Netzkabel ab und wenden sich an den Händler oder einen autorisierten Reparaturbetrieb.
  – In jedem Fall muss das Netzkabel ordnungsgemäß geerdet sein.

- Um bei einem beschädigten Netzkabel eine mögliche Gefahr zu vermeiden, unterbrechen Sie bitte die Spannungsversorgung. Das Kabel muss vom Händler oder einem autorisierten Reparaturbetrieb ausgetauscht werden.

Warnung

• Verwenden Sie ausschließlich das vom Hersteller empfohlene Enteisungs- und Reinigungsverfahren. Das Enteisungs- und Reinigungsverfahren darf in keiner Weise beschleunigt werden.
• Das Gerät ist in einem Raum ohne kontinuierlich arbeitende Zündquellen zu lagern (z. B. offene Flammen, ein aktives Gasgerät oder eine aktive Elektroheizung).
• Nicht durchbohren oder verbrennen.
• Beachten Sie, dass Kältemittel geruchlos sein können.
• Das Gerät muss in einem Raum mit einer Grundfläche von mehr als X m2 installiert, betrieben und gelagert werden. (X=4 bei 5000Btu/h, 7000Btu/h, 8000Btu/h; X=7,7 bei 9000Btu/h, 10000Btu/h, 10500Btu/h)

• Wenden Sie sich zwecks Reparatur oder Instandhaltung dieses Geräts ausschließlich an einen autorisierten Servicetechniker.

• Das Netzkabel darf weder gezogen, verformt oder verändert noch in Wasser getaucht werden. Ziehen am Netzkabel oder dessen unsachgemäße Benutzung kann zu Schäden am Gerät und zu einem Stromschlag führen.
  • Die jeweils geltenden Gasverordnungen sind einzuhalten.

• Achten Sie darauf, dass die Lüftungsöffnungen stets frei durchlässig sind.
• Personen, die Arbeiten an einem Kühlkreislauf durchführen oder einen Kühlkreislauf öffnen, müssen eine gültige Bescheinigung von einer anerkannten Prüfstelle haben, die ihre Eignung bestätigt, Kältemittel sicher und im Einklang mit einer anerkannten Beurteilungsspezifikation zu handhaben.
  • Die Wartung darf nur entsprechend der Empfehlung des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, die eine Unterstützung durch weiteres Fachpersonal erfordern, sind unter der Aufsicht einer Person durchzuführen, die im Umgang mit entflammbaren Kältemitteln sachkundig ist.

- Solange das Gerät keine merkwürdigen Geräusche, Gerüche oder Rauch abgibt, darf es keinesfalls in oder außer Betrieb genommen werden, indem der Netzstecker angeschlossen oder abgetrennt wird, weil dies zu einem Stromschlag oder durch Hitzeerzeugung verursachten Brand führen kann.

Spezielle Informationen für Geräte mit dem Kältemittelgas R 290.

• Lesen Sie aufmerksam alle Warnhinweise.
• Verwenden Sie außer den vom Hersteller empfohlenen keine Werkzeuge, um das Gerät zu enteisen und zu reinigen.
• Das Gerät ist in einem Raum ohne kontinuierlich arbeitende Zündquellen zu lagern (z. B. offene Flammen, ein aktives Gasgerät oder eine aktive Elektroheizung).
• Nicht durchbohren oder verbrennen.

Bedienungsanleitung

• Das Gerät muss in einem Raum mit einer Grundfläche von mehr als X m2 installiert, betrieben und gelagert werden. (X=4 bei 5000Btu/h, 7000Btu/h, 8000Btu/h; X=7,7 bei 9000Btu/h, 10000Btu/h, 10500Btu/h)
• Dieses Gerät enthält Y g (siehe Typenschild auf der Geräterückseite) an R290 Kältemittelgas.
  • R290 ist ein Kältemittelgas, das die EU-Umweltschutzrichtlinien erfüllt. Beschädigen Sie keinesfalls den Kältemittelkreis.
• Falls das Gerät in einem nicht belüfteten Bereich installiert, betrieben oder gelagert wird, muss der Raum so konzipiert sein, dass sich austretendes Kältemittel nicht ansammeln kann und eine Brand- oder Explosionsgefahr darstellt, weil es durch Elektroheizungen, Elektroöfen oder andere Zündquellen entzündet werden könnte.
• Das Gerät muss so gelagert werden, dass mechanische Defekte vermieden werden.
• Personen, die am Kühlkreislauf arbeiten oder ihn bedienen, benötigen die entsprechende, von einer zugelassenen Stelle ausgestellte Zertifizierung, die den fachgerechten Umgang mit Kältemitteln

gemäß einer von Branchenverbänden anerkannten speziellen Bewertung sicherstellt.

- Reparaturen sind basierend auf den Empfehlungen der Herstellerfirma durchzuführen. Wartungs- und Reparaturarbeiten, bei der Unterstützung durch weiteres Fachpersonal bedürfen, sind unter der Aufsicht einer im Umgang mit entflammbaren Kältemitteln fachkundigen Person durchzuführen.

Batterien

• Setzen Sie die Batterie keinen hohen Temperaturen oder direkter Sonneneinstrahlung aus. Werfen Sie Batterien niemals ins Feuer. Es besteht die Gefahr einer Explosion!
• Halten Sie Batterien von Kindern fern. Batterien sind kein Spielzeug!
  • Die Batterien nicht gewaltsam öffnen.

• Vermeiden Sie einen Kontakt mit Metallgegenständen (Ringe, Nägel, Schrauben, etc.). Es besteht Kurzschlussgefahr!

• Ein Kurzschluss kann zur Folge haben, dass sich Batterien beträchtlich aufheizen oder sogar brennen. Das kann zu Verbrennungen führen.

• Für Ihre Sicherheit sollten die Batteriepole während des Transports mit Klebebändern abgedeckt werden.
• Berühren Sie keine beschädigte und/oder auslaufende Batterie. Falls die Flüssigkeit aus der Batterie in die Augen gelangt, spülen Sie Ihre Augen so schnell wie möglich mit sauberem Wasser aus, ohne die Augen zu reiben. Suchen Sie unverzüglich ein Krankenhaus auf. Bei unsachgemäßer Behandlung können Augenprobleme verursacht werden.

Kältemittel

(CE) N 842/2006: Dieses Gerät enthält das Kältemittel R290. Das Kältemittel hat ein Volumen von weniger als 1 kg und befindet sich in einem geschlossenen Kühlkreislauf. Das Kältemittel hat zwar kein Ozonzerstörungspotenzial, gehört aber gemäß Kyoto-Protokoll zu den so genannten Treibhausgasen und kann daher zur globalen Erwärmung beitragen, wenn es an die Atmosphäre freigegeben wird. Daher dürfen nur geschulte Techniker mit einer entsprechenden Bescheinigung das Kältemittel auffüllen oder entleeren. Bei ordnungsgemäßer Benutzung und intaktem Kühlmittelkreislauf braucht das Gerät nicht nachgefüllt zu werden. GWP: R290: 3

TEILEBESCHREIBUNG

1. Lufteinlass 8. Schlauchanschluss (Fenster)

2. Luftfilter 9. Heißluft-Auslassschlauch

3. Bedienfeld 10. Schlauchanschluss (Klimagerät)

4. Netzkabel 11. Fensterschiebersatz + Fixierstopfen

5. Luftauslass 12. Fernbedienung

6. Rollen 13. Batterien

7. Abflussöffnung

1. Taste Ein/Aus
2. Tasten Temperatur
3. Taste Modus
4. Taste Lüftergeschwindigkeit
5. Taste Timer (Ein/Aus)

1 2 3 4 5 POWER TEMP+ LED WINDOR MODE SPEED TIMER COOL DEATH KIN

FERNBEDIENUNG

1. Taste Temperatur erhöhen
2. Taste Modus
3. Taste Lüftergeschwindigkeit
4. Taste Timer (Ein/Aus)
5. Taste Temperatur verringern
6. Taste Ein/Aus

1 2 3 4 5 6

VOR DEM ERSTEN GEBRAUCH

Beachten Sie vor der Inbetriebnahme bitte Folgendes:

• Suchen Sie einen Aufstellungsort mit einer gut erreichbaren Steckdose.

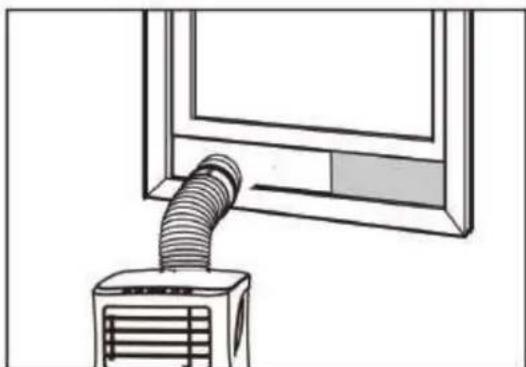

• Montieren Sie den Auslassschlauch und wählen Sie eine geeignete Fensterposition.
  • Die mitgelieferten kleinen weißen Clips müssen am Festersatz angebracht werden.

• Schließen Sie das Netzkabel an einer geerdeten Steckdose mit 220-240 V/50 Hz Wechselstrom an
• Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
• Stellen Sie den Temperaturbereich ein. 16 °C - 31 °C.
• Kontrollieren Sie, ob der Auslassschlauch korrekt montiert ist.
• Warten Sie nach dem Aus- und Einschalten mindestens 3 Minuten, bevor Sie Kühl- und Entfeuchtungsfunktionen benutzen.

BENUTZUNG

Kühlbetrieb

- Drücken Sie Taste „Mode“, bis das Symbol „Kalt“ erscheint.

- Drücken Sie die Taste oder, um die gewünschte Raumtemperatur zu wählen.

• Warten Sie etwa 5 Minuten, bevor Sie den Kühlvorgang starten.
• Drücken Sie die Taste „Lüftergeschwindigkeit“, um den Luftstrom einzustellen.
• Drücken Sie die Taste „Mode“, bis die Entfeuchtungs-Kontrolllampe blinkt.
  • Die Temperatur wird automatisch gewählt.
  • Die Lüftergeschwindigkeit wird automatisch gewählt.

Entfeuchtungsbetrieb

Timer-Betrieb

Einstellung Timer EIN

- Wenn das Klimagerät ausgeschaltet ist, drücken Sie die Taste „Timer“ und stellen dann mit Hilfe der Temperaturtasten die gewünschte Einschaltzeit ein.

• Die Einschaltzeit kann eine beliebige Uhrzeit im Zeitraum 0-24 Stunden sein.

Einstellung Timer AUS

- Wenn das Klimagerät eingeschaltet ist, drücken Sie die Taste „Timer“ und stellen dann mit Hilfe der Temperaturtasten die gewünschte Ausschaltzeit ein.

• Die Ausschaltzeit kann eine beliebige Uhrzeit im Zeitraum 0-24 Stunden sein.

Entwässerung

- Nach einem längerem Betrieb und vor der Lagerung müssen Sie das angesammelte Wasser ablaufen lassen. Stellen Sie das Gerät dazu an einem geeigneten Ort auf oder eine Schale bereit, um das Wasser aufzufangen. Entfernen Sie dann den Gummistopfen vom Abflussloch unten am Gerät. Das Wasser läuft nun ab. Anschließend können Sie den Ablaufstopfen wieder einsetzen.

Bedienungsanleitung

Alarmfunktion „Interner Wassertank voll“

- Der Wassertank im Klimagerät hat einen Wasserstand-Sicherheitsschalter, der den Wasserpegel kontrolliert. Wenn der Wasserpegel eine bestimmte Höhe erreicht, leuchtet die Kontrolllampe „Wassertank voll“ auf. Befolgen Sie die Schritte oben, um das Wasser ablaufen zu lassen.

INSTALLATION

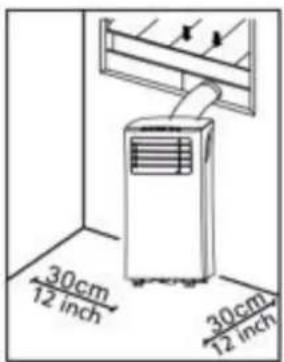

- Das Klimagerät muss auf einem flachen und stabilen Untergrund aufgestellt werden. Blockieren Sie nicht den Luftauslass und lassen Sie um das Gerät herum mindestens 30 cm Platz.

• Die Steckdosenverdrahtung muss den jeweils geltenden elektrischen Sicherheitsanforderungen entsprechen.

Montage des Auslassschlauchs

• Drehen Sie die beiden Enden des Heißluftschlauchs in den Schlauchanschluss auf der Fensterseite (8) und den Schlauchanschluss auf der Klimageräteseite.
• Setzen Sie den Schlauchanschluss auf der Klimageräteseite in die Öffnung auf der Geräterückseite ein.
• Befestigen Sie den Schlauchanschluss auf der Fensterseite am nächstgelegenen Fensterbrett.

Fensterschieber-Montagesatz

• Passen Sie die Breite (Abb. 1) oder Höhe (Abb. 2) des Fensterschiebers (11) an die Fensteröffnung an und fixieren Sie die Position des Fensterschiebers (11) mit den Befestigungsvorrichtungen.
• Schieben Sie das Fenster bis zum Schieber.

REINIGUNG UND INSTANDHALTUNG

• Achten Sie vor dem Reinigen darauf, das Gerät von der Spannungsversorgung abzutrennen.
• Reinigen Sie zunächst die Oberfläche mit einem neutralen Reinigungsmittel und einem feuchten Tuch und wischen Sie sie dann mit einem trockenen Tuch ab.
• Verwenden Sie kein Benzin oder andere Chemikalien, um das Gerät zu reinigen.
• Reinigen Sie das Gerät nicht direkt mit Wasser.

Luftfilter

• Der Liftfilter sollte alle zwei Wochen gereinigt werden.
• Öffnen Sie das Lufteinlassgitter und nehmen Sie den Luftfilter heraus.
• Reinigen Sie den Luftfilter in lauwarmem Wasser (40 °C) mit einem Neutralreiniger und lassen Sie ihn dann trocknen (nicht bei direkter Sonnenbestrahlung).
• Setzen Sie den Luftfilter wieder in das Einlassgitter ein.

DE

Bedienungsanleitung

STÖRUNGSBESEITIGUNG

Störungen	Mögliche Ursachen Empfohlene	Maßnahmen
Das Gerät startet nicht, wenn die Ein/Aus-Taste betätigt wird.	Die Anzeige „Wasserbehälter voll“ blinkt und der Wasserbehälter ist voll.Die Raumtemperatur ist höher als die eingestellte Temperatur (Elektroheizungsbetrieb).Die Raumtemperatur ist niedriger als die eingestellte Temperatur (Kühlbetrieb).	Lassen Sie das Wasser aus dem Wassertank ablaufen.Stellen Sie die Temperatur ein.

Das Gerät kühlt nicht ausreichend.	Türen oder Fenster sind nicht geschlossen.Es befinden sich Wärmequellen im Raum.Der Heißluft-Auslassschlauch ist nicht angeschlossen oder verstopft.Die Temperatureinstellung ist zu hoch.Der Lufteinlass ist verstopft.	Achten Sie darauf, dass alle Fenster und Türen geschlossen sind.Entfernen Sie möglichst alle Wärmequellen.Schließen Sie den Heißluft-Auslassschlauch an oder reinigen Sie ihn.Stellen Sie die Temperatur erneut ein.Reinigen Sie den Lufteinlass.
Automatische Abschaltung im Heizbetrieb.	Überhitzungsschutz: wenn die Temperatur am Luftauslass 70 Grad überschreitet, wird das Gerät automatisch ausgeschaltet.	Lassen Sie das Gerät auf Zimmertemperatur abkühlen, bevor Sie es wieder einschalten.
Geräusch entwicklungs.	Der Boden am Aufstellungsort ist nicht eben oder flach genug.Das Geräusch wird durch den Kältemittelfluss im Inneren des Klimageräts verursacht.	Stellen Sie das Gerät auf einem möglichst eben, flachen Untergrund auf.
Code E0	Raumtemperatursensor defekt	Ersetzen Sie den Raumtemperatursensor.
Code E2	Wassertank voll • Entleeren Sie den	Wassertank.

DAS GERÄT ENTHÄLT EIN FLUORIERTES TREIBHAUSGAS.

Art.-Nr. ED-7007
Kältemittel: R290
Menge in kg: 0,14
Treibhauspotenzial: 3
Art.-Nr. ED-7009
Kältemittel: R290
Menge in kg: 0,16
Treibhauspotenzial: 3

UMWELT

Dieses Gerät darf am Ende seiner Lebenszeit nicht im

Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recyceln von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Das Symbol auf dem Gerät, in der Bedienungsanleitung und auf der Verpackung macht Sie auf dieses wichtige Thema aufmerksam. Die in diesem Gerät verwendeten Materialien können recycelt werden. Durch das Recyceln gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informationen über eine Sammelstelle.

SEGURIDAD
