BEDIENUNGSANLEITUNG EC10 EDEN

1. Willkommen bei Eden 2. WARNHINWEISE! 3. Vorstellung der E-Serie 4. EC8 5. EC10 6. EC10 (weiter)
2. EC28/EC15/EC210 8. EC28/EC15/EC210 (weiter) 9. Produkt-Support

手册目录 (CHINESE):

Vielen Dank, dass Sie sich für Eden entschieden haben.

Wir hoffen, dass Ihnen dieses Produkt nicht nur jahrelang treue Dienste leisten wird, sondern auch die Inspiration und die Möglichkeit verleiht, sich mit Ihrer Musik auf Ihre ganz individuelle Art auszudrücken.

Bei Eden erkennen wir, dass es eine Frage der richtigen technischen Ausrüstung sein kann, ob man das nötige Selbstvertrauen und die Fähigkeit zur Performance entwickelt, oder nicht, und so sind wir bestrebt, Sie mit den Instrumenten zu versorgen, die Sie zuhause, im Studio oder im Stadion benötigen.

Alle unsere Verstärker, Boxen, Lautsprecher und andere Produkte wurden sorgfältig entwickelt und gebaut, um Ihnen eine optimale Leistung und maximale Flexibilität zu bieten, und das bis hinunter zur Bauteilebene. Bei Eden arbeiten wir sorgfältig daran, sicherzustellen, dass bis zur kleinsten Schraube ausschließlich die Bauteile für ein Produkt Verwendung finden, die das bestmögliche Endergebnis für Sie liefern. Neben der Verwendung von nur besten Materialien und Fertigungsmethoden ist sich Eden auch seiner Verpflichtung der Umwelt gegenüber bewusst und arbeitet hart daran, alles zu tun, um Beeinträchtigungen der Welt, in der wir leben, zu minimieren, Ihnen aber trotzdem die erstklassigen Geräte anbieten zu können, die Sie von uns erwarten sollten.

Bitte nehmen Sie sich etwas Zeit für das aufmerksame Lesen dieser Kurzanleitung, bevor Sie Ihr Gerät in Betrieb nehmen. Wie bei jedem Gerät Ihrer Musikausrüstung beeinflusst die Art, wie Sie es verwenden, die Ergebnisse die Sie erreichen können. Indem Sie sich 5 Minuten Zeit nehmen, um unsere Hinweise zu verstehen, stellen Sie nicht nur sicher, dass Sie die maximale Leistung aus Ihrem Eden-Produkt herausholen, sondern verhindern auch möglicherweise eine versehentliche Beschädigung Ihres Gerätes durch unsachgemäßen Gebrauch.

Wir hoffen, Sie werden auch weiterhin Ihr Equipment genießen und begrüßen Kommentare und Anregungen, die Sie für Eden haben. Denn schließlich ist es die kreative Inspiration der Musiker und ihrer Musik, die uns alle antreibt.

Vielen Dank! Das Eden-Team

Warnhinweise!

Das von Ihnen erworbene Gerät wurde dazu entwickelt, Ihnen ein Werkzeug für großartigen Sound zu bieten und in einigen Fällen auch Lautstärken zu liefern, die für den Einsatz in geschlossenen Räumen oder ohne Gehörschutz ungeeignet sein können.

Jedes Stück Eden-Equipment wird für das Erzielen herausragender Ergebnisse konstruiert.

Wie auch bei anderen Hochleistungs-Produkten können Eden-Geräte in bestimmten

Situationen Pegel erzeugen, die die Anforderungen oder auch die Belastbarkeit des Benutzers übersteigen.

Verwenden Sie dieses Gerät sicher und rücksichtsvoll. Die Lautstärke eines

Hochleistungsverstärkers liegt in Ihrer Verantwortung. Ihre Ohren und die der anderen, die das Glück haben, Sie spielen zu hören, sind Ihre wichtigsten Instrumente, die Sie benötigen, um Ihre Musik genießen zu können.

Falls Sie Einschränkungen Ihres Gehörs bemerken oder Unbehagen beim Hören von lauter Musik oder anderem übermäßigen Lärm, müssen Sie in Ihrem eigenen Interesse medizinischen Rat einholen. Als Musiker muss es Ihnen genauso wichtig sein, Ihre Ohren in einwandfreiem Zustand zu erhalten, wie Ihr Instrument spielen zu können. Sie haben nur 1 Paar Ohren!

Glückwunsch zum Erwerb eines Combo-Verstärkers unserer E-Serie. Jedes Gerät wurde speziell dafür entwickelt, Ihnen eine großartig klingende Bass-Verstärkung in einem kompakten und tragbaren Format zu liefern, das Ihnen wirklich ermöglicht, die Möglichkeiten Ihres Instrumentes zu erkunden.

Wir haben jeden Combo-Amp der E-Serie mit einem Satz einfach zu verwendender Bedienelemente ausgestattet, die für maximale Spielfreude bei minimalem Aufwand für das Einstellen Ihres Sounds sorgen. Diese Kurzanleitung versorgt Sie mit den nötigen Informationen, damit Sie mit Ihrem neuen Amp sofort loslegen können. Wenn Sie eine detailliertere und umfassendere Anleitung wünschen, besuchen Sie bitte die Eden-Website und laden dort das ausführliche Benutzerhandbuch herunter.

EDEN | E SERIES COMBOS | DEUTSCH - 4

EC8

Der EC8 ist ein fantastisch einfach zu transportierender und kompakter Bass-Comboverstärker. Die Kombination aus der jahrelangen Erfahrung eines der weltweit besten Akustik-Ingenieure in der Entwicklung elektronischer Verstärker und Boxen macht den EC8 zum Höhepunkt von Tonerzeugung, Leistung und Audioqualität!

1. Input- Schließen Sie hier Ihr Instrument an.
2. Gain- Steuert den Lautstärkepegel Ihres Verstärkers.
3. Enhance- Eden's Spezial-EQ-Former, modelliert den gesamten EQ-Bereich.
4. Tone- Steht dieser Regler auf 12 Uhr, bleibt der Klang unbeeinflusst. Wenn Sie den Regler nach links drehen, heben Sie damit die tiefen Frequenzen an. Drehen Sie nach rechts, heben Sie damit die hohen Frequenzen an. Für beste Ergebnisse benutzen Sie den TONE-Regler in Verbindung mit der ENHANCE-Regelung.
5. Phones- Schließen Sie hier Standard-Kopfhörer für stilles Üben an.
6. Stereo Media Input- Schließen Sie hier einen MP3-Spieler oder ein ähnliches Gerät mit einem 3,5mm Klinkenstecker an.
7. Power- Schalter zum Ein-/Ausschalten des Gerätes.

EC8 Einheit-Spezifikation

EC8 Technische Daten Ausgangsleistung • 20 Watt Verstärker • 1 x 8 Zoll Eden-Design 35 W Bass-Lautsprecher Lautstärkeregelung • 1 x GAIN-Regler Klangregelung • 2-fach, mit Eden's Enhance-EQ-Former (Enhance-Regler) und Tiefen-Höhen-EQ-Blende (Tone-Regler) • Kopfhörer • 1 x 6,3 mm Klinkenbuchse Stereo Media Input • Eingang für CD-, MP3-Spieler oder andere Media-Player

EDEN | E SERIES COMBOS | DEUTSCH - 5

EC10

Das Modell EC10 bietet die perfekte Balance aus Kraft und erweiterten Leistungsmerkmalen, die dem Musiker eine breitere Interaktion mit seinem Verstärker erlaubt, ohne dabei zu komplex zu werden. Mit 50 Watt Leistung und einem größeren 10" Lautsprecher bietet der EC10 ein hervorragendes Übungsgerät, dessen Maße und Gewicht beherrschbar bleiben.

HI FIDELITY FOR LOW FREQUENCY | 27

EDEN | E SERIES COMBOS | DEUTSCH - 6

EC10 weiter

1. Input- Schließen Sie hier Ihr Instrument an.
2. Gain- Steuert den Lautstärkepegel (Gain) im Vorverstärker Ihres Amps.
3. Enhance- Eden's Spezial EQ-Former, modelliert den gesamten EQ-Bereich.
4. Bass- Steht dieser Regler auf 12 Uhr, bleibt die Tiefenregelung unbeeinflusst. Drehen Sie den Regler nach links, um die tiefen Frequenzen zu reduzieren, drehen Sie ihn nach rechts, um sie anzuheben.
5. Middle- Steht dieser Regler auf 12 Uhr, bleibt die Mittenregelung unbeeinflusst. Drehen Sie den Regler nach links, um die mittleren Frequenzen zu reduzieren, drehen Sie ihn nach rechts, um sie anzuheben.
6. Treble- Steht dieser Regler auf 12 Uhr, bleibt die Höhenregelung unbeeinflusst. Drehen Sie den Regler nach links, um die hohen Frequenzen zu reduzieren, drehen Sie ihn nach rechts, um sie anzuheben.
7. Master-Steuert die Gesamtlautstärke Ihres Verstärkers.
8. Stereo Media Input- Schließen Sie hier einen MP3-Spieler oder ein ähnliches Gerät mit einem 3,5mm Klinkenstecker an.
9. Tuner- Schließen Sie hier ein Stimmgerät an.
10. Send- Hier können Sie das Signal für ein externes Effektgerät abgreifen.
11. Return- Das Signal vom externen Effektgerät können Sie über diese Buchse wieder ins Gerät führen.
12. Phones- Schließen Sie hier Standard-Kopfhörer für stilles Üben an.
13. Power- Schalter zum Ein-/Ausschalten des Gerätes.

EC10 Einheit-Spezifikation

Ausgangsleistung • 50 Watt Verstärker • 1 x 10 Zoll Eden-Design 70 W Bass-Lautsprecher Lautstärkeregelung • Je 1 Regler für Vorstufe und Endstufe Klangregelung • 4-fach, mit Eden's Enhance-EQ-Former (Enhance-Regler) und separaten Reglern für Tiefen, Mitten und Höhen Kopfhörer • 1 x 6,3 mm Klinkenbuchse Stereo Media Input • Eingang für CD-, MP3-Spieler oder andere Media-Player Effekt-Loop • Send- und Return-Anschlüsse für Standard-Effekt-Loop Tuner • Spezieller Tuner-Ausgang

28 | HI FIDELITY FOR LOW FREQUENCY

DEN | E SERIES COMBOS | DEUTSCH - 7

EC28 / EC15 / EC210

Diese Combos der Eden E-Serie verfügen über eine 180 W Endstufe, die eine ausreichende Lautstärke auch für größere Probe-Situationen und kleinere Jam-Sessions produziert. Das Gehäusedesign hält Abmessungen und Gewicht in Grenzen, ohne dabei den Ton zu beeinträchtigen. Neben der höheren Ausgangsleistung bieten diese Verstärker Leistungsmerkmale wie parametrische Mittenregelung und weitergehende Funktionalität, die sonst nur bei weit teureren Geräten am Markt gefunden werden. Es gibt sogar einen symmetrischen XLR-Ausgang, sodass Sie diese Combos auch in Verbindung mit einem Mischpult und/oder PA-System verwenden können. Dadurch lassen sich die Modelle sowohl für Live-Anwendungen als auch für Recording-Zwecke einsetzen.

EDEN | E SERIES COMBOS | DEUTSCH - 8

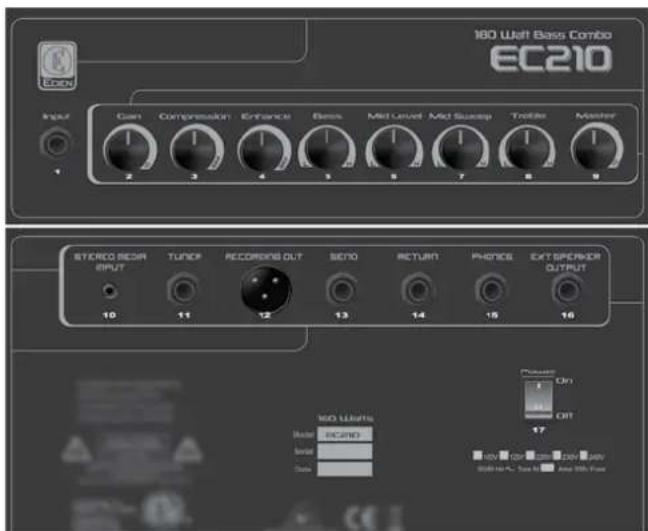

EC28 / EC15 / EC210 weiter

1. Input- Schließen Sie hier Ihr Instrument an.
2. Gain- Steuert den Lautstärkepegel (Gain) im Vorverstärker Ihres Amps.
3. Compressor- Mit diesem Regler steuern Sie die Kompressor-Funktion des Verstärkers.
4. Enhance- Eden's Spezial EQ-Former, modelliert den gesamten EQ-Bereich.
5. Bass- Steht dieser Regler auf 12 Uhr, bleibt die Tiefenregelung unbeeinflusst. Drehen Sie den Regler nach links, um die tiefen Frequenzen zu reduzieren, drehen Sie ihn nach rechts, um sie anzuheben.
6. Middle- Steht dieser Regler auf 12 Uhr, bleibt die Mittenregelung unbeeinflusst. Drehen Sie den Regler nach links, um die mittleren Frequenzen zu reduzieren, drehen Sie ihn nach rechts, um sie anzuheben.
7. Mid Sweep- Mit diesem Regler stellen Sie die Center-Frequenz für die Mittenregelung ein.
8. Treble- Steht dieser Regler auf 12 Uhr, bleibt die Höhenregelung unbeeinflusst. Drehen Sie den Regler nach links, um die hohen Frequenzen zu reduzieren, drehen Sie ihn nach rechts, um sie anzuheben.
9. Master – Steuert die Gesamtlautstärke Ihres Verstärkers.
10. Stereo Media Input- Schließen Sie hier einen MP3-Spieler oder ein ähnliches Gerät mit einem 3,5mm Klinkenstecker an.
11. Tuner- Schließen Sie hier ein Stimmgerät an.
12. Recording out- Über diese Buche können Sie den Verstärker mit einem externen Recording-Gerät oder einem Mischpult anschließen.
13. Send- Hier können Sie das Signal für ein externes Effektgerät abgreifen.
14. Return- Das Signal vom externen Effektgerät können Sie über diese Buche wieder ins Gerät führen.
15. Phones- Schließen Sie hier Standard-Kopfhörer für stilles Üben an.
16. EXT speaker out- Hier können Sie eine zusätzliche Box anschließen, um einen noch größeren Sound zu schaffen.
17. Power- Schalter zum Ein-/Ausschalten des Gerätes.

EC28 / EC15 / EC210 Einheiten Spezifikationen

Ausgangsleistung • 180 Watt Verstärker • EC28 - 2 x 8 Zoll Eden-Design 200 W Bass-Lautsprecher • EC15 - 1 x 15 Zoll Eden-Design 300 W Bass-Lautsprecher • EC210 - t2 x 10 Zoll Eden-Design 200 W Bass-Lautsprecher. Lautstärkeregelung • In Vor- und Endverstärker Klangregelung •

5-fach, mit Eden's Enhance-EQ-Former (Enhance-Regler) und separaten Reglern für Tiefen, Mitten, Mittenfrequenz und Höhen • Kompressor • Eingebauter Kompressor mit Pegelregler • Kopfhörer • 1 x 6,3 mm Klinkenbuchse. Stereo Media Input • Eingang für CD-, MP3-Spieler oder andere Media-Player. Recording Out • Symmetrisches XLR-Signal zur Verwendung mit Aufnahmegeräten oder einem PA-System • Effects Loop • Send- und Return-Anschlüsse für Standard-Effekt-Loop • Ext Speaker Out • Ermöglicht den Anschluss einer weiteren Lautsprecherbox • Tuner • Spezieller Tuner-Ausgang.

30 | HI FIDELITY FOR LOW FREQUENCY

Produkt-Support

Ihre Eden-Gerät wurde dazu entwickelt, Ihnen jahrelang treu zu dienen. Sollten Sie trotzdem jemals Hilfe für eines unserer Produkte benötigen, stehen dafür Support-Teams auf der ganzen Welt bereit. Besuchen Sie Ihren lokalen Eden-Händler oder kontaktieren Sie Ihren regionalen Vertrieb für weitere Details. Alternativ besuchen Sie unsere Website, um eventuell dort eine Lösung zu finden: www.edenamps.com

Einige einfache Regeln für den Umgang mit Ihrem Gerät

JA: Halten Sie Ihr Gerät sauber und frei von Staub und anderen Einflüssen, die eine ausreichende Kühlung und damit maximale Leistung behindern.

JA: Um Höchstleistungen zu erzielen, verwenden Sie nur Kabel und Verbindungen bester Qualität mit Ihrem Gerät.

NEIN: Verwenden Sie das Gerät niemals mit einem anderen Netzkabel, als dem von Eden gelieferten.

NEIN: Stellen Sie niemals Gegenstände mit Flüssigkeiten auf oder neben dem Gerät ab. Lagern Sie das Gerät niemals in übermäßig feuchter Umgebung.

NEIN: Versuchen Sie niemals, das Gerät zu modifizieren. Es gibt keinerlei vom Benutzer zu wartende Teile im Inneren. Durch jeden versuchten Eingriff in das Gerät durch dazu nicht autorisierte Personen erlischt die Gewährleistung und es besteht Lebensgefahr durch elektrischen Schlag.

NEIN: Verwenden Sie das Gerät niemals anders, als für den in dieser Anleitung beschriebenen bestimmungsgemäßen Gebrauch.

IMMER DRAN DENKEN: Befolgen Sie alle Warnungen und Anweisungen, die in diesem Handbuch gegeben werden. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Eden hat das Gerät getestet oder testen lassen und zum Verkauf in Ihrer Region zugelassen. Jede Zulassungs-Kennzeichnung und/oder Warnhinweis auf einem Eden-Produkt sollen Ihnen als Nutzer versichern, dass Eden alles getan hat um sicherzustellen, dass Ihr Produkt für den Einsatz in Ihrem Land geeignet ist. Wenn Sie irgendwelche Bedenken im Zusammenhang mit Ihrem Produkt haben, dann wenden Sie sich bitte sofort an Eden. Bitte überprüfen Sie Ihr Gerät bezüglich der anwendbaren entsprechenden Kennzeichnungen und Symbole.

Eden ist Teil der Firmengruppe Marshall Amplification. Für weitere Informationen oder um einen Eden-Händler in Ihrer Nähe zu finden, besuchen Sie unsere Website www.edenamps.com.
