Tipo di prodotto	Climatizzatore mobile monoblocco
Marca	Eden
Modello	ED7009
Alimentazione elettrica	AC 220-240 V / 50 Hz
Refrigerante	R290 (0.16 kg)
Potenziale di riscaldamento globale (PRP)	3
Modalità di funzionamento	Raffreddamento, deumidificazione, ventilazione
Intervallo di temperatura	16 °C a 31 °C
Timer	Programmazione accensione/spegnimento da 0 a 24 ore
Velocità del ventilatore	Più velocità regolabili
Capacità del serbatoio dell'acqua	Circa 1 L (con allarme di livello acqua pieno)
Drenaggio	Svuotamento manuale tramite tappo di scarico
Filtro dell'aria	Lavabile, da pulire ogni 2 settimane
Lunghezza del tubo di scarico	Circa 1.5 m (incluso)
Kit di installazione finestra	Kit scorrevole regolabile con tasselli
Telecomando	Sì (con pile)
Ruote	Sì, per mobilità
Dimensioni (circa)	35 x 35 x 70 cm (stima)
Peso (circa)	25 kg (stima)
Livello sonoro	Circa 50-60 dB (stima)
Sicurezza	Allarme serbatoio pieno, arresto automatico per surriscaldamento, protezione bambini
Manutenzione	Pulizia esterna con panno umido, filtro con acqua tiepida

Domande frequenti - ED7009 EDEN

Come accendere il climatizzatore EDEN ED7009?

Collegare l'apparecchio a una presa 220-240V, quindi premere il pulsante Accensione/Spegnimento sul pannello di controllo o sul telecomando.

Come utilizzare la modalità raffreddamento?

Premere il pulsante Modalità finché non si vede l'icona 'Cool'. Regolare la temperatura con i pulsanti +/- e attendere 5 minuti che inizi il raffreddamento. Regolare la velocità del ventilatore se necessario.

Come programmare il timer?

Apparecchio spento: premere Timer, regolare l'ora di accensione (ON) con i tasti della temperatura. Apparecchio acceso: premere Timer, regolare l'ora di spegnimento (OFF). La durata va da 0 a 24 ore.

Cosa fare se la spia del serbatoio dell'acqua pieno lampeggia?

L'allarme indica che il serbatoio interno è pieno. Svuotare l'acqua rimuovendo il tappo di scarico nella parte inferiore dell'apparecchio e raccogliendo l'acqua in un contenitore. Riavvitare il tappo dopo lo svuotamento.

Come pulire il filtro dell'aria?

Scollegare l'apparecchio. Aprire la griglia di ingresso dell'aria, rimuovere il filtro. Pulire con un detergente neutro in acqua tiepida (max 40°C), sciacquare e lasciare asciugare all'ombra. Reinserire nella griglia.

Cosa significa il codice di errore E0?

Il codice E0 indica un sensore di temperatura ambiente difettoso. Contattare un tecnico autorizzato per sostituire il sensore.

Quali precauzioni di sicurezza devo osservare?

Non utilizzare vicino all'acqua o a fiamme. Non ostruire le entrate/uscite d'aria. Scollegare prima della pulizia. Utilizzare solo su una presa con messa a terra. Non forare il circuito di refrigerazione (contiene R290).

Come installare il tubo di scarico dell'aria calda?

Avvitare le due estremità del tubo sui raccordi (lato climatizzatore e lato finestra). Inserire il raccordo climatizzatore nelle aperture posteriori dell'apparecchio. Fissare il raccordo finestra sul bordo della finestra.

Posso utilizzare il climatizzatore in una stanza senza finestra?

No, il tubo di scarico dell'aria calda deve essere diretto all'esterno (tramite una finestra o un'apertura) per evacuare l'aria calda. L'apparecchio richiede una ventilazione verso l'esterno.

Cosa fare se l'apparecchio non raffredda abbastanza?

Verificare che porte e finestre siano chiuse, che il tubo di scarico non sia ostruito, che la temperatura impostata non sia troppo alta e che l'ingresso dell'aria non sia bloccato. Rimuovere le fonti di calore se possibile.

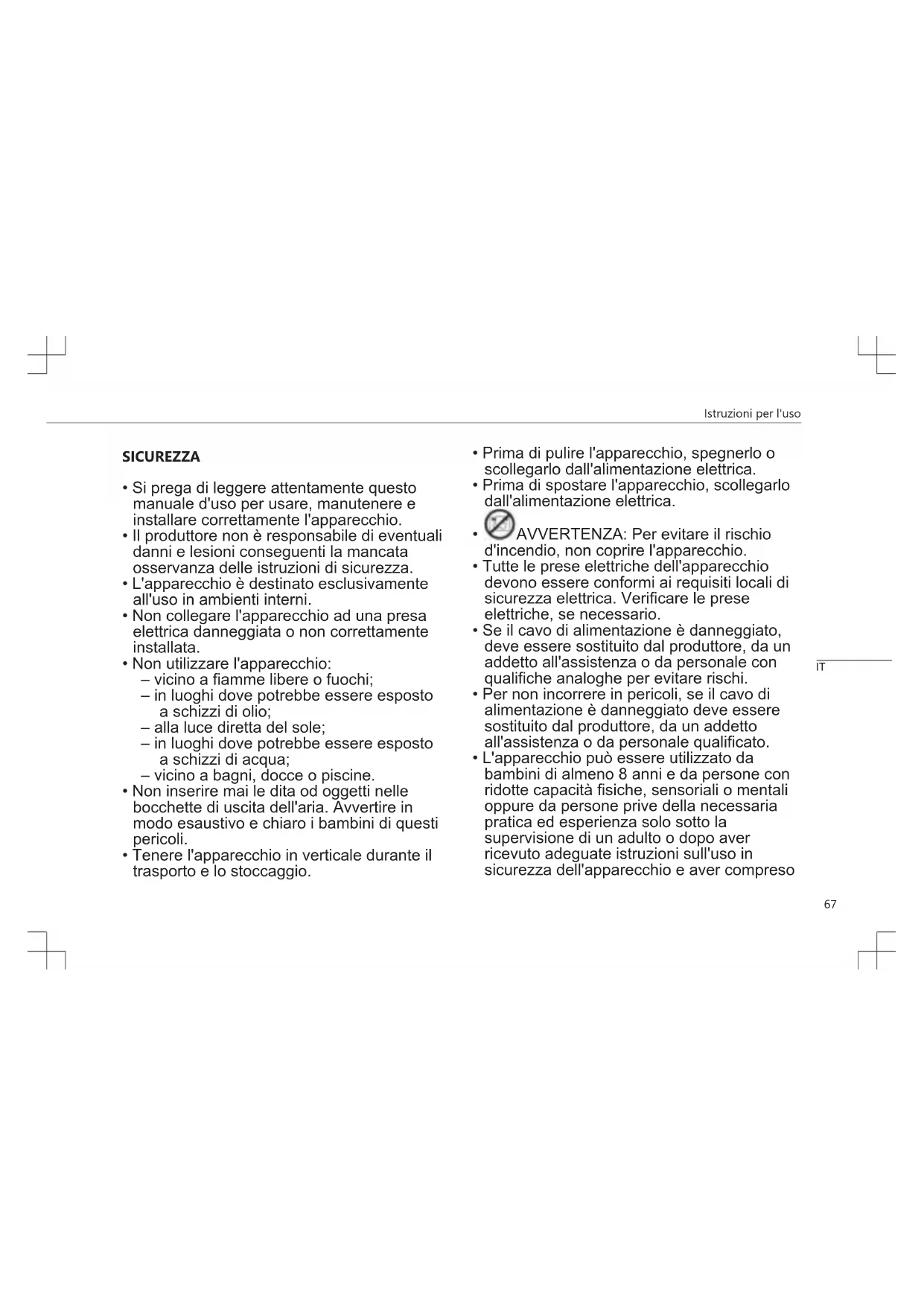

MANUALE UTENTE ED7009 EDEN

• Si prega di leggere attentamente questo manuale d'uso per usare, manutenere e installare correttamente l'apparecchio.
• Il produttore non è responsabile di eventuali danni e lesioni conseguenti la mancata osservanza delle istruzioni di sicurezza.
• L'apparecchio è destinato esclusivamente all'uso in ambienti interni.
• Non collegare l'apparecchio ad una presa elettrica danneggiata o non correttamente installata.
  • Non utilizzare l'apparecchio:
  – vicino a fiamme libere o fuochi;
  – in luoghi dove potrebbe essere esposto a schizzi di olio;
• alla luce diretta del sole;
  – in luoghi dove potrebbe essere esposto a schizzi di acqua;
  – vicino a bagni, docce o piscine.
• Non inserire mai le dita od oggetti nelle bocchette di uscita dell'aria. Avvertire in modo esaustivo e chiaro i bambini di questi pericoli.

• Tenere l'apparecchio in verticale durante il trasporto e lo stoccaggio.

• Prima di pulire l'apparecchio, spegnerlo o scollegarlo dall'alimentazione elettrica.

• Prima di spostare l'apparecchio, scollegarlo dall'alimentazione elettrica.
  • AVVERTENZA: Per evitare il rischio d'incendio, non coprire l'apparecchio.
• Tutte le prese elettriche dell'apparecchio devono essere conformi ai requisiti locali di sicurezza elettrica. Verificare le prese elettriche, se necessario.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto all'assistenza o da personale con qualifiche analoghe per evitare rischi.
• Per non incorrere in pericoli, se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, da un addetto all'assistenza o da personale qualificato.
• L'apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure da persone prive della necessaria pratica ed esperienza solo sotto la supervisione di un adulto o dopo aver ricevuto adeguate istruzioni sull'uso in sicurezza dell'apparecchio e aver compreso

Istruzioni per l'uso

i possibili rischi. I bambini non devono giocare con l'apparecchio. I bambini non devono eseguire interventi di manutenzione e pulizia in assenza di idonea supervisione.

• Questo apparecchio è destinato a un uso esclusivamente domestico e deve essere utilizzato soltanto per gli scopi previsti.
• Note:

- In caso di qualsiasi tipo di danno, scollegare l'alimentazione elettrica e contattare il rivenditore o un centro di assistenza specializzato.

• La presa elettrica a cui collegare il cavo di alimentazione deve essere sempre correttamente collegata a terra.
• Per evitare pericoli, se il cavo di alimentazione è danneggiato, scollegare l'alimentazione elettrica. Il cavo di alimentazione deve essere sostituito dal rivenditore o da un centro di assistenza specializzato.

Avvertenza

- Utilizzare esclusivamente il processo di sbrinamento e pulizia consigliato dal produttore. Non accelerare in nessun altro modo il processo di sbrinamento o di pulizia.

• L'apparecchio deve essere riposto in un locale in cui non vi sia la presenza costante di fonti di ignizione (ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzione).
• Non perforare e non incendiare.
- Tenere presente che i gas refrigeranti potrebbero non essere addizionati con sostanze odorizzanti.
- L'apparecchio deve essere installato, utilizzato e riposto in un locale di superficie superiore a X m2. (X=4 per 5000 BTU/ora, 7000 BTU/ora, 8000 BTU/ora; X=7,7 per 9000 BTU/ora. 10000 BTU/ora, 10500 BTU/ora)
- Per la riparazione o la manutenzione di questo apparecchio, contattare esclusivamente un tecnico dell'assistenza autorizzato.
- Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. La trazione o l'uso improprio del cavo di alimentazione può causare danni all'apparecchio ed esporre al pericolo di folgorazione.
- La conformità alle normative nazionali in materia di gas deve essere osservata.

- Tenere le aperture di ventilazione libere da ostruzioni.

- Chiunque effettui interventi sul circuito del refrigerante, inclusa la sua apertura, deve essere in possesso di un certificato in corso di validità rilasciato da un'autorità accreditata del settore, che ne autorizza la competenza a manipolare i refrigeranti in modo sicuro e in conformità con le specifiche normative in vigore.

- La manutenzione deve essere eseguita solo secondo le raccomandazioni del produttore dell'apparecchio. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere effettuate sotto la supervisione di un operatore autorizzato all'uso di refrigeranti infiammabili.

- Non spegnere l'apparecchio scollegando la spina di alimentazione mentre l'apparecchio è in funzione, poiché si potrebbe incorrere nel rischio di folgorazione o di causare un incendio a causa di surriscaldamento, a meno che l'apparecchio non emetta rumori od odori inconsueti o fumo.

Informazioni specifiche per gli apparecchi contenenti gas refrigerante R290.

• Leggere attentamente tutte le avvertenze.

- Per lo sbrinamento e la pulizia dell'apparecchio, non utilizzare attrezzi diversi da quelli raccomandati dall'azienda produttrice.

- L'apparecchio non deve essere riposto in locali in cui vi sia la presenza costante di fonti di ignizione (ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzione).

• Non forare e non incendiare.

• L'apparecchio deve essere installato, utilizzato e riposto in un locale di superficie superiore a X m2. (X=4 per 5000 BTU/ora, 7000 BTU/ora, 8000 BTU/ora; X=7,7 per 9000 BTU/ora. 10000 BTU/ora, 10500 BTU/ora)

- Questo apparecchio contiene Y g (vedere la targhetta identificativa dell'apparecchio) di gas refrigerante R290.

Istruzioni per l'uso

• R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare alcuna porzione del circuito del refrigerante.
- Se l'apparecchio è installato, è in funzione o è stato riposto in un locale non ventilato, tale locale deve essere progettato in modo da evitare l'accumulo di perdite di refrigerante, che potrebbero infiammarsi in presenza di riscaldatori elettrici, stufe o altre fonti di ignizione, causando incendi o esplosioni.
• L'apparecchio deve essere riposto in modo da evitare guasti meccanici.
- Chiunque effettui interventi di installazione, riparazione, ricerca perdite e manutenzione di impianti contenenti gas refrigeranti deve essere in possesso di un certificato in corso di validità rilasciato da un'autorità accreditata del settore.
- Le riparazioni devono essere eseguite secondo le raccomandazioni dell'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere effettuate sotto la supervisione dell'operatore autorizzato all'uso di refrigeranti infiammabili.

• Non esporre la batteria a temperature elevate o alla luce solare diretta. Non gettare mai le batterie nel fuoco. Pericolo di esplosione!
- Conservare le batterie fuori dalla portata dei bambini. Le batterie non sono giocattoli.
• Non aprire le batterie.
- Evitare il contatto con oggetti metallici, come anelli, chiodi, viti, ecc., in quanto possono causare cortocircuiti.
- Come conseguenza di un cortocircuito, le batterie possono riscaldarsi notevolmente o addirittura incendiarsi. Pericolo di ustioni.
- Per sicurezza, durante il trasporto, i poli della batteria devono essere coperti con del nastro adesivo.
- Non toccare una batteria rotta e/o con perdite. Se il liquido della batteria entra in contatto con gli occhi, sciacquare non appena possibile con acqua pulita, senza strofinare. Recarsi immediatamente presso un ospedale. Se non trattato adeguatamente, può causare problemi agli occhi.

Refrigerante

Batterie
