ED7009 - Ar condicionado EDEN - Manual de utilização gratuito

Tipo de produto	Climatização móvel monobloco
Marca	Eden
Modelo	ED7009
Alimentação elétrica	AC 220-240 V / 50 Hz
Refrigerante	R290 (0.16 kg)
Potencial de aquecimento global (PRP)	3
Modos de funcionamento	Refrigeração, desumidificação, ventilação
Faixa de temperatura	16 °C a 31 °C
Temporizador	Programação ligar/desligar de 0 a 24 horas
Velocidade do ventilador	Várias velocidades ajustáveis
Capacidade do reservatório de água	Aprox. 1 L (com alarme de nível de água cheio)
Drenagem	Drenagem manual por tampão de drenagem
Filtro de ar	Lavável, a limpar a cada 2 semanas
Comprimento da mangueira de exaustão	Aprox. 1,5 m (incluído)
Kit de instalação de janela	Kit deslizante ajustável com buchas
Controle remoto	Sim (com pilhas)
Rodízios	Sim, para mobilidade
Dimensões (aprox.)	35 x 35 x 70 cm (estimativa)
Peso (aprox.)	25 kg (estimativa)
Nível de ruído	Aprox. 50-60 dB (estimativa)
Segurança	Alarme reservatório cheio, desligamento automático em superaquecimento, proteção infantil
Manutenção	Limpeza externa com pano úmido, filtro com água morna

Perguntas frequentes - ED7009 EDEN

Como ligar o climatizador EDEN ED7009?

Conecte o aparelho a uma tomada 220-240V, depois pressione o botão Ligar/Desligar no painel de controle ou no controle remoto.

Como usar o modo refrigeração?

Pressione o botão Modo até ver o ícone 'Frio'. Ajuste a temperatura com os botões +/-, depois aguarde 5 minutos para o resfriamento iniciar. Ajuste a velocidade do ventilador se necessário.

Como programar o temporizador?

Aparelho desligado: pressione Timer, ajuste a hora de ligar (ON) com as teclas de temperatura. Aparelho ligado: pressione Timer, ajuste a hora de desligar (OFF). A duração varia de 0 a 24 horas.

O que fazer se o indicador de reservatório de água cheio piscar?

O alarme indica que o reservatório interno está cheio. Drene a água removendo o tampão de drenagem na parte inferior do aparelho e coletando a água em um recipiente. Recoloque o tampão após a drenagem.

Como limpar o filtro de ar?

Desconecte o aparelho. Abra a grade de entrada de ar, retire o filtro. Limpe-o com detergente neutro em água morna (máx. 40°C), enxágue e deixe secar à sombra. Recoloque-o na grade.

O que significa o código de erro E0?

O código E0 indica um sensor de temperatura ambiente com defeito. Contate um técnico autorizado para substituir o sensor.

Quais precauções de segurança devo seguir?

Não usar perto de água ou chamas. Não obstruir as entradas/saídas de ar. Desconectar antes da limpeza. Usar apenas em tomada aterrada. Não perfurar o circuito de refrigeração (contém R290).

Como instalar a mangueira de exaustão de ar quente?

Enrosque as duas extremidades da mangueira nos conectores (lado do climatizador e lado da janela). Insira o conector do climatizador nas aberturas na parte traseira do aparelho. Fixe o conector da janela no peitoril da janela.

Posso usar o climatizador em um cômodo sem janela?

Não, a mangueira de exaustão de ar quente deve ser direcionada para o exterior (através de uma janela ou abertura) para expelir o ar quente. O aparelho requer ventilação para o exterior.

O que fazer se o aparelho não resfriar o suficiente?

Verifique se portas e janelas estão fechadas, se a mangueira de exaustão não está obstruída, se a temperatura ajustada não está muito alta e se a entrada de ar não está bloqueada. Remova fontes de calor se possível.

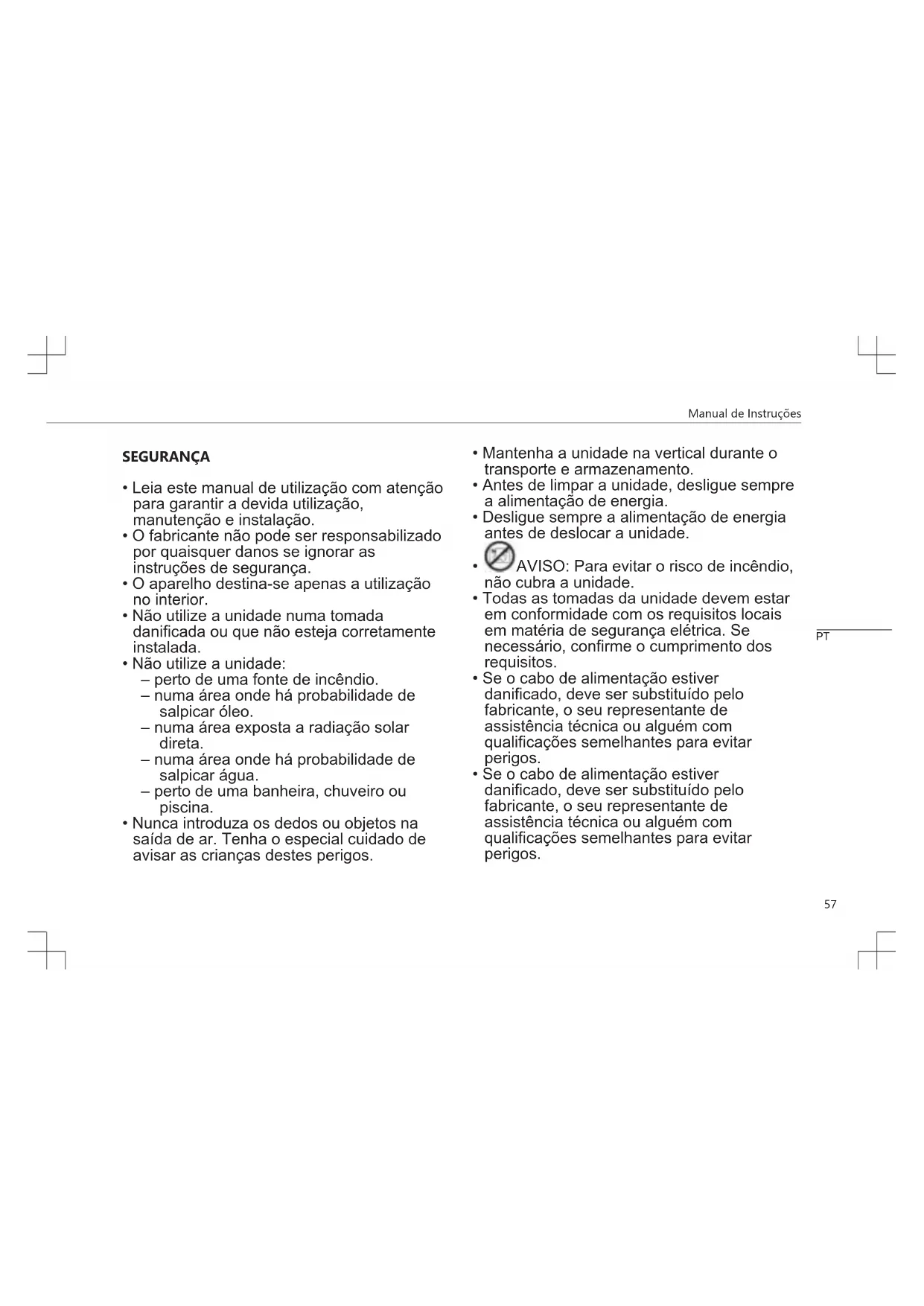

MANUAL DE UTILIZADOR ED7009 EDEN

• Leia este manual de utilização com atenção para garantir a devida utilização, manutenção e instalação.
• O fabricante não pode ser responsabilizado por quaisquer danos se ignorar as instruções de segurança.
• O aparelho destina-se apenas a utilização no interior.
• Não utilize a unidade numa tomada danificada ou que não esteja corretamente instalada.
• Não utilize a unidade:
• perto de uma fonte de incêndio.
  – numa área onde há probabilidade de salpicar óleo.
• numa área exposta a radiação solar direta.
  – numa área onde há probabilidade de salpicar água.
• perto de uma banheira, chuveiro ou piscina.

• Nunca introduza os dedos ou objetos na saída de ar. Tenha o especial cuidado de avisar as crianças destes perigos.

• Mantenha a unidade na vertical durante o transporte e armazenamento.

• Antes de limpar a unidade, desligue sempre a alimentação de energia.
• Desligue sempre a alimentação de energia antes de deslocar a unidade.
  • AVISO: Para evitar o risco de incêndio, não cubra a unidade.
• Todas as tomadas da unidade devem estar em conformidade com os requisitos locais em matéria de segurança elétrica. Se necessário, confirme o cumprimento dos requisitos.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu representante de assistência técnica ou alguém com qualificações semelhantes para evitar perigos.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu representante de assistência técnica ou alguém com qualificações semelhantes para evitar perigos.

Manual de Instruções

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, assim como com falta de experiência e conhecimentos, caso sejam supervisionadas ou instruídas sobre como utilizar o aparelho de modo seguro e compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão.
• Este aparelho destina-se apenas a utilização doméstica e para os fins para os quais foi concebido.

• Notas:

• Em caso de danos, desligue a alimentação de energia e contacte o revendedor ou uma loja de reparações designada.

• Em qualquer caso, o cabo de alimentação deve estar bem ligado à terra.
• Para evitar qualquer perigo, se o cabo de alimentação estiver danificado, desligue a alimentação de energia. O

cabo deve ser substituído pelo revendedor ou por uma loja de reparações designada.

Aviso

• Use apenas o processo de descongelação e limpeza recomendado pelo fabricante. Não acelere, de qualquer outra forma, o processo de descongelação ou limpeza.
• O aparelho deve ser guardado num espaço sem fontes de ignição contínua (por exemplo: chamas vivas, aparelho a gás ligado ou aquecedor elétrico ligado).
• Não fure nem queime.
• Tenha em atenção que os refrigerantes podem não ter odor.
• O aparelho deve ser instalado, colocado a funcionar e armazenado numa divisão com área superior a X m2. (X=4 para 5000Btu/h, 7000Btu/h, 8000Btu/h; X=7,7 para 9000Btu/h. 10000Btu/h, 10500Btu/h)

• Contacte apenas um técnico de assistência autorizado para reparação ou manutenção desta unidade.

• Não puxe, deforme ou modifique o cabo de alimentação nem o mergulhe em água.
  Puxar ou manipular indevidamente o cabo de alimentação pode resultar em danos na unidade e provocar choque elétrico.

• Deve cumprir a legislação nacional em matéria de gás.
• Mantenha os orifícios de ventilação desobstruídos.
• Qualquer pessoa envolvida em trabalhos ou na abertura de um circuito de refrigeração deve possuir um certificado válido emitido por uma entidade de avaliação competente, acreditada pela indústria, que ateste a sua competência para manusear refrigerantes com segurança, de acordo com os critérios de avaliação reconhecidos pelo setor.
• A assistência técnica deve ser executada unicamente conforme recomendado pelo fabricante do equipamento. A manutenção e reparação que requerem a assistência de outro pessoal qualificado devem ser efetuadas sob a supervisão de uma pessoa ou pessoas competente(s) na utilização de refrigerantes inflamáveis.

- Não pare a unidade puxando a ficha de alimentação durante o funcionamento, pois pode provocar um choque elétrico ou incêndio devido ao calor gerado, a não ser que escute ruídos estranhos, sinta um cheiro estranho ou verifique a saída de fumo da unidade.

Informação específica relativa a aparelhos com gás refrigerante R 290.

• Leia com atenção todos os avisos.
• Quando descongelar e limpar o aparelho, não use quaisquer ferramentas que não tenham sido recomendadas pela empresa fabricante.
• O aparelho não deve ser guardado num espaço com fontes de ignição contínua (por exemplo: chamas vivas, aparelho a gás ligado ou aquecedor elétrico ligado).
• Não fure nem queime.

Manual de Instruções

• O aparelho deve ser instalado, colocado a funcionar e armazenado numa divisão com área superior a X m2. (X=4 para 5000Btu/h, 7000Btu/h, 8000Btu/h; X=7,7 para 9000Btu/h. 10000Btu/h, 10500Btu/h)
• Este aparelho contém Y g (ver etiqueta com classificação na traseira da unidade) de gás refrigerante R290.
• O R290 é um gás refrigerante que cumpre as diretivas europeias sobre o ambiente. Não fure qualquer parte do circuito de refrigeração.
• Se o aparelho for instalado, colocado a funcionar ou armazenado numa área não ventilada, o espaço deve ter condições para evitar a acumulação de fugas de refrigerante que podem resultar num risco de incêndio ou explosão devido à ignição do refrigerante causada por aquecedores elétricos, fogões ou outras fontes de ignição.
• O aparelho deve ser armazenado de forma a evitar uma falha mecânica.
• Os indivíduos que operam ou trabalham no circuito de refrigeração devem ter uma certificação adequada, emitida por uma organização acreditada que garanta a respetiva competência no manuseio de

refrigerantes, de acordo com uma avaliação específica, reconhecida por associações do setor.

- Eventuais reparações devem ser efetuadas com base na recomendação da empresa fabricante. A manutenção e reparação que requerem a assistência de outro pessoal qualificado devem ser efetuadas sob a supervisão de uma pessoa competente na utilização de refrigerantes inflamáveis.

Baterias

• Não exponha a pilha a temperaturas elevadas ou luz solar direta. Nunca atire as pilhas para uma fogueira. Existe perigo de explosão!
• Mantenha as pilhas afastadas das crianças. As pilhas não são brinquedos!
• Não abra as pilhas à força.
• Evite o contacto com objetos metálicos (anéis, pregos, parafusos etc.); existe o perigo de curto-circuito!

• Em resultado de um curto-circuito, as pilhas podem aquecer consideravelmente ou mesmo incendiar. Isto poderá resultar em queimaduras.

• Para sua segurança, os polos das pilhas deverão ser cobertos com fitas adesivas durante o transporte.

• Não toque numa pilha com ruturas e/ou com fugas. Se o líquido da pilha entrar em contacto com os seus olhos, lave-os o mais rapidamente possível com água limpa, sem esfregar os olhos. Dirija-se imediatamente ao hospital. Se não for devidamente tratado, poderá resultar em problemas oculares.

Refrigerante

(CE) N 842/2006: Esta unidade contém o refrigerante R290. A quantidade de refrigerante é inferior a 1kg e encontra-se num circuito de refrigeração fechado. O refrigerante tem zero potencial de destruição da camada de ozono, mas é um dos chamados gases com efeito de estufa, segundo o Protocolo de Quioto, pelo que pode contribuir para o aquecimento global se for libertado para a atmosfera. Neste sentido, o enchimento o esvaziamento do circuito deve ser efetuado unicamente por técnicos qualificados. O seu aparelho não tem de ser reabastecido com refrigerante se utilizado corretamente e possui um circuito de refrigeração intacto. GWP: R290: 3

DESCRIÇÃO DAS PEÇAS

1. Entrada de ar 8. Conector de mangueira (lado da janela)

2. Filtro de ar 9. Mangueira de exaustão do ar quente

3. Painel de controlo	10. Conector de mangueira (lado do aparelho de ar condicionado)
4. Cabo de alimentação	11. Kit de barra deslizante para janela +buchas de fixação
5. Saída de ar 12.	Controlo remoto
6. Rodinha 13. Baterias
7. Orifício de drenagem

FUNÇÃO DO PAINEL DE CONTROLO

1. Botão de ligar/desligar (on/off)
2. Botões de temperatura
3. Botão de modo
4. Botão de ajuste da velocidade da ventoinha
5. Botão do temporizador (on/off)

1 2 3 4 5 SUV HIGH LOW THBS POWER TEMPH TEMPH LOW THBS MODE MOOD SWEAM FATH RHOOD TIMER 1 2 3 4

CONTROLO REMOTO

1. Botão para aumentar a temperatura
2. Botão de modo
3. Botão de ajuste da velocidade da ventoinha

Manual de Instruções

1. Botão do temporizador (on/off)
2. Botão para diminuir a temperatura
3. Botão de ligar/desligar (on/off)

1 2 3 4 5 6

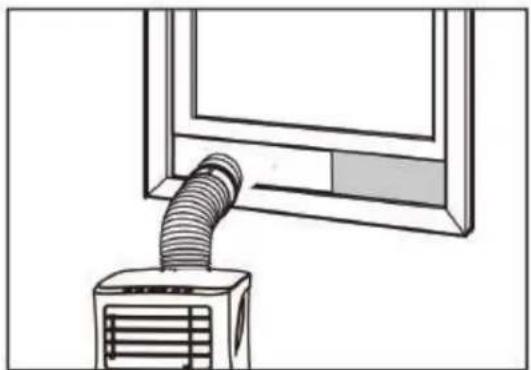

ANTES DA PRIMEIRA UTILIZAÇÃO

Antes de iniciar as operações nesta secção:

• Encontre um lugar com uma rede elétrica próxima.
• Instale a mangueira de exaustão e ajuste bem a posição da janela.

- Os clipes brancos pequenos que são fornecidos devem ser montados no kit de janela.

• Insira o cabo de alimentação numa tomada de AC220\~240V/50Hz ligada à terra.
• Prima o botão de alimentação para ligar o ar condicionado.
• Regule os limites de temperatura: 16°C-31°C.
• Verifique se a mangueira de exaustão ficou corretamente montada.
• Quando usar as funções de refrigeração e desumidificação, aguarde pelo menos 3 minutos entre a desconexão e nova ligação.

UTILIZAÇÃO

Operação de refrigeração

• Prima o botão "Mode" (Modo) até aparecer o ícone "Cool" (Refrigerar).
• Prima o botão ▲ ou ▼ para selecionar a temperatura ambiente desejada.
• O processo de refrigeração deve demorar cerca de 5 minutos a iniciar.
• Prima o botão "fan speed" (velocidade da ventoinha) para ajustar o fluxo de ar.

Operação de desumidificação

• Prima o botão "Mode" (modo) até que a luz indicadora de desumidificação comece a piscar.
• A temperatura será selecionada automaticamente.
• A velocidade da ventoinha será selecionada automaticamente.

Operação do temporizador

Configuração de Temporizador ON (LIGADO)

• Com o ar condicionado desligado (OFF), prima o botão "Timer" (temporizador) e selecione a hora de ativação (ON) desejada com os botões de temperatura.
• A hora de ativação pode ser ajustada para qualquer hora do período de 0-24 horas.

Configuração de Temporizador OFF (DESLIGADO)

• Com o ar condicionado ligado (ON), prima o botão "Timer" (temporizador) e selecione a hora de desativação (OFF) desejada com os botões de temperatura.
• A hora de desativação pode ser ajustada para qualquer hora do período de 0-24 horas.

Drenagem

- É necessário drenar a água acumulada no aparelho depois de um longo período de funcionamento e antes do respetivo armazenamento. Prepare um local ou tabuleiro adequado para recolha da água e remova o bujão de borracha do orifício de drenagem que se encontra na base da unidade. A água irá começar a escoar para fora da unidade. Assim que parar, pode voltar a inserir o bujão de drenagem.

Função de alarme de depósito de água interno cheio

- O depósito de água interno do ar condicionado tem um interruptor de segurança que controla o nível de água. Quando o nível de água alcança uma altura antecipada, a luz indicadora de nível máximo acende. Siga os passos atrás para drenar a água.

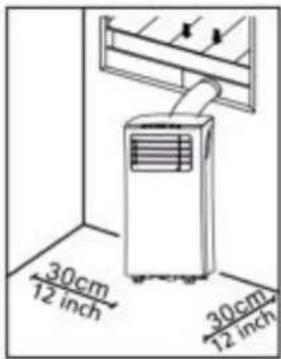

INSTALAÇÃO

- O ar condicionado deve ser instalado sobre uma superfície plana e estável. Não bloqueie a saída de ar e deixe pelo menos 30 cm de espaço livre à volta da unidade.

Manual de Instruções

- A instalação elétrica deve estar de acordo com os requisitos locais em matéria de segurança elétrica.

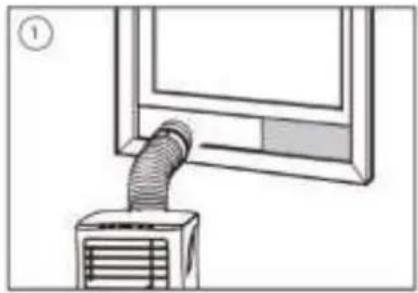

Instalação da mangueira de exaustão

• Insira as duas extremidades da mangueira de exaustão do ar quente (9) no conector de mangueira do lado da janela (8) e no conector de mangueira do lado do ar condicionado (10), respetivamente.
• Insira o conector da mangueira do lado do ar condicionado (10) nas aberturas que se encontram na traseira do aparelho.
• Fixe o conector de mangueira do lado da janela (8) ao parapeito mais próximo.

Instalação do kit de barra deslizante para janela

• Ajuste a largura (imagem 1) ou a altura (imagem 2) da barra deslizante para janela (11) de modo que encaixe na abertura da janela e fixe a posição da barra deslizante (11) com as buchas de fixação.
• Desloque a janela até à barra deslizante.

LIMPEZA E MANUTENÇÃO

• Antes de limpar, desligue a unidade de qualquer fonte de alimentação elétrica.
• Primeiro, limpe a superfície com um detergente neutro e um pano húmido, depois passe um pano seco.
• Não use gasolina ou outros químicos para limpar a unidade.
• Não lave diretamente a unidade.

Filtro de ar

• O filtro de ar deve ser limpo de duas em duas semanas.
• Abra a grade de entrada de ar e retire o filtro.
• Limpe o filtro de ar com detergente neutro em água morna a 40 °C e deixe secar (sem luz solar direta).
• Reinstale o filtro de ar na grade de entrada.

RESOLUÇÃO DE PROBLEMAS

Problemas

Possíveis Causas Resoluções

Sugeridas

A unidade não começa a funcionar quando se prime o bolão de ligar/ desligar.	• A luz indicadora de depósito de água cheio pisca e o depósito está cheio.• A temperatura ambiente é superior à temperatura definida. (modo de aquecimento elétrico)• A temperatura ambiente é inferior à temperatura definida. (modo de refrigeração)	• Drene o depósito de água.• Ajuste a temperatura.
A unidade não refrigera suficientemente.	• As portas ou janelas não estão fechadas.• Existem fontes de calor no local.• A mangueira de exaustão do ar quente não está ligada ou está bloqueada.• A temperatura definida é demasiado elevada.• A entrada de ar está bloqueada.	• Certifique-se de que todas as janelas e portas estão fechadas.• Remova as fontes de calor, se possível.• Ligue ou limpe a mangueira de exaustão do ar quente.• Redefina a temperatura.• Limpe a entrada de ar.

Manual de Instruções

Desconexão automática no modo de aquecimento.	• Proteção contra o calor, quando a temperatura na saída de ar ultrapassa os 70 graus, a unidade desliga-se automaticamente.	• Aguarde que a temperatura ambiente diminua antes de reiniciar a unidade.
Ruidoso.	• O piso não é suficientemente nivelado ou plano.• O som é produzido pela circulação do refrigerante dentro do aparelho de ar condicionado.	• Coloque a unidade sobre um piso plano e nivelado, se possível.
Código E0.	• O sensor de temperatura ambiente falhou.	• Substitua o sensor de temperatura ambiente.
Código E2.	• Depósito de água cheio • Esvazie o depósito de água.

O PRODUTO OU EQUIPAMENTO CONTÉM GÁS FLUORADO COM EFEITO DE ESTUFA.

No artigo ED-7007
Refrigerante: R290
Quantidade em kg: 0.14

Potencial para aquecimento global:	3
No artigo ED-7009
Refrigerante; R290
Quantidade em kg: 0.16
Potencial para aquecimento global:	3

AMBIENTE

Este aparelho não deve ser depositado no lixo doméstico no fim da sua vida útil, mas deve ser entregue num ponto central de reciclagem de aparelhos domésticos elétricos e eletrónicos. Este símbolo indicado no aparelho, no manual de instruções e na embalagem chama a sua atenção para a importância desta questão. Os materiais utilizados neste aparelho podem ser reciclados. Ao reciclar aparelhos domésticos usados, está a contribuir de forma significativa para a proteção do nosso ambiente. Solicite às autoridades locais informações relativas aos pontos de recolha.
