BEDIENUNGSANLEITUNG VC 82 VOLTCRAFT

DBEDIENUNGSANLEITUNG Seite 4 - 22

Pen-type multimeter VC-86

⑧OPERATING INSTRUCTIONS Page 23 - 41

Best.-Nr. / Item-No. /

N° de commande:

VC-82 12 15 11

VC-86 12 15 12

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

Sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

	Seite
Einführung	4
Inhaltsverzeichnis	4
Bestimmungsgemäße Verwendung	5
Sicherheitshinweise	6
Lieferumfang	10
Bedienelemente (siehe Ausklappseite)	10
Durchführung von Messungen	11
Wartung und Reinigung	17
Entsorgung von gebrauchten Batterien	19
Behebung von Störungen	20
Entsorgung	20
Technische Daten und Messtoleranzen	21

Bestimmungsgemäße Verwendung

Das Pentype-Multimeter ist ein digitales Messgerät mit einer Flüssig-kristallanzeige (LCD).

Die Stiftform erlaubt eine Ablesung der Messwerte, während die Messung beidhändig durchgeführt werden kann.

Das Auto-Range-Multimeter besitzt folgende Messfunktionen:

• Messung von Gleich- und Wechselspannung bis max. 250 V
• Messung von Gleich- und Wechselströmen bis max. 400 mA (nur VC-86)
• Messung von Widerständen bis 40 MOhm (VC-82 bis 20 MOhm)
• Durchgangsprüfung (< 35 Ohm akustisch) und Diodentest.

Die Messimpedanz kann zur Unterdrückung von Phantom-Spannungswerten kurzzeitig reduziert werden (!) (nur VC-86).

Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach bzw. bei fehlenden Gehäuseteilen, nicht betrieben werden. Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

• Nässe oder hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Das Pentype-Multimeter darf nur in Bereichen der Überspannungskategorie CATII bis 250 V und CATIII bis 250 V verwendet werden.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

Hinweis! Lesen Sie die Gebrauchsanweisung!

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Gerät ist CE-geprüft und erfüllt somit die erforderliche EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie 73/23/EWG.

Schutzklasse 2 (doppelte Isolierung)

CATII Überspannungskategorie 2 für Messungen an elektrischen Geräten im Haushalt.

CATIII Überspannungskategorie 3 für Messungen in der Gebäudeinstallation.

Erdpotential

Ein in einem Dreieck befindliches Blitzsymbol weist auf Gefahren hin, welche zu Verletzungen führen können. Diese Hinweise sind unbedingt zu beachten!

Das Handsymbol weist auf nützliche Tipps hin, die Ihnen beim Umgang mit dem Produkt helfen können.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht im Strommessbereich befindet.

Die Spannung zwischen den beiden Messkontakten des Messgerätes und Erde darf 250 V DC/AC in Überspannungskategorie III bzw. 250 V DC/AC in Überspannungskategorie II nicht überschreiten.

Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.

Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >25 V Wechsel- (AC) bzw. >35 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen Lebensgefährlichen elektrischen Schlag erhalten.

Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.

Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse /Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungs- teile usw. unbedingt trocken sind.

Arbeiten Sie mit dem Messgerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind

oder vorhanden sein können. Vermeiden Sie den Betrieb in unmittelbarer Nähe von:

• Starken magnetischen oder elektromagnatischen Feldern
• Sendeantennen oder HF-Generatoren.
  Dadurch kann der Messwert verfälscht werden.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder
• nach schweren Transportbeanspruchungen.

Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

Vor einem Öffnen, muss das Gerät von allen Spannungsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

Lieferumfang

Pentype-Multimeter mit Batterien

2 Ersatz-Knopfzellen

1 Ersatzsicherung (nur VC-86)

1 Wechselspitze 70 mm lang

1 Krokoklemme (aufschraubbar)

Tragetasche

Bedienungsanleitung

Bedienelemente

(siehe Ausklappseite)

1 Prüfspitze abschraubbar (Pluspol + bei DC-Messung)
2 Vordere Abdeckkappe mit Griffschutzkragen
3 Data-Hold-Taste
4 Range-Hold-Taste
5 Select-Taste
6 Flüssigkristallanzeige (LCD)
7 Lo-Impedance-Taste (bei VC-82 MAX-Taste)
8 Hintere Abdeckkappe (Batteriefach)
9 Verbindungsleitung
10 Betriebsschalter
11 Halterung für Prüfspitzen-Schutzkappe
12 Prüfspitze (Minuspol - bei DC-Messung)

Display-Symbole

AC Wechselgröße für Spannung und Strom

DC Gleichgröße für Spannung und Strom

Momentaner Messbereich wird festgehalten; keine "automatische Messbereichswahl"

H steht für Data-Hold; der Messwert wird festgehalten (z.B. zur Protokollierung) bis die "DH"-Taste erneut oder das Multimeter ausgeschaltet wird.

OL steht für Overload = Überlauf; der Messbereich wurde überschritten

Batteriewechselsymbol; bitte umgehendst die Batterien wechseln um Messfehler zu vermeiden!

Symbol für den Diodentest

Symbol für den akustischen Durchgangsprüfer

Anzeige des Messwertes als analoge Balkenanzeige (nur VC-86)

Durchführung von Messungen

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen in der Überspannungskategorie II bzw. III (Haus- und gewerblicher Bereich).

Die Frequenz der Wechselgrößen darf 400 Hz nicht überschreiten!

Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V ACrms oder 35 V DC anliegen können! Lebensgefahr!

Kontrollieren Sie vor Messbeginn die Messleitung auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen.

Defekte Messleitungen dürfen nicht mehr benutzt werden! Lebensgefahr!

Zum Schutz vor Verletzungen durch die Messspitze am Pentype ist eine Schutzkappe vorhanden. Diese Schutzkappe kann im abgezogenen Zustand in die Aufbewahrungsöffnung (11) an der Vorderseite gesteckt werden.

Messspitzenwahl

Am Pentype-Multimeter kann die Messspitze einfach durch die beiliegende 70 mm lange Zweitspitze ersetzt werden. Diese dient zur Messung an tiefer gelegenen Messpunkten.

Schrauben Sie dazu entgegen dem Uhrzeigersinn die Messspitze ab und ersetzen diese durch die lange Messspitze.

Die beiliegende Krokoklemme kann an die schwarze Messleitung aufgeschraubt werden.

Achten Sie beim Wechseln der Messspitzen darauf, dass alle Spannungsquellen vom Messgerät entfernt sind.

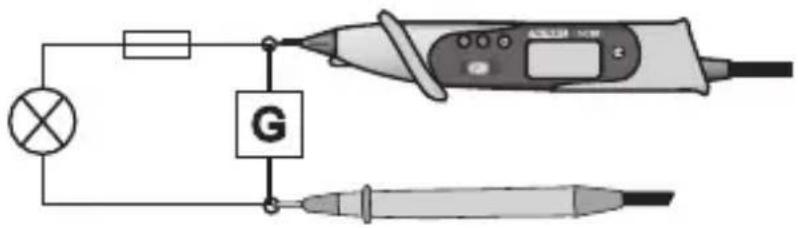

Spannungsmessung

Zur Messung von Gleichspannungen (DC) gehen Sie wie folgt vor:

• Stellen Sie den Betriebsschalter (10) auf Position "V"
• Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie, Schaltung usw.)
• Die jeweilige Polarität des Messwertes wird zusammen mit dem augenblicklichen Messwert im Display (6) angezeigt.

Für die Messung von Wechselspannung (AC) drücken Sie die Taste "S" (5) um in den AC-Bereich zu wechseln. Ein erneutes Drücken schaltet wieder in den DC-Messbereich.

Der Spannungsbereich "V" weist einen Eingangswiderstand von ca. 10 MOhm auf. Sobald bei der Gleichspannung ein Minus "-" vor dem Messwert erscheint, ist die gemessene Spannung negativ (oder die Messspitzen sind vertauscht).

"LI" Low Impedance 400 kΩ (nur VC-86)

Diese Funktion darf nur bei Spannungen bis max. 250 V und nur bis max. 3 Sekunden verwendet werden!

Diese Messfunktion ermöglicht die Herabsetzung der Messimpedanz von 10 MΩauf 400 kΩ. Durch die Senkung der Messimpedanz werden mögliche Phantomspannungen unterdrückt, die das Messergebnis abfälschen könnten.

Drücken Sie die Taste "LI" (7) während der Spannungsmessung (max. 250V!) für max. 3 Sekunden. Nach dem Loslassen hat das Multimeter wieder die normale Messimpedanz von 10 MΩ.

Widerstandsmessung/Durchgangsprüfung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt Spannungslos sind.

Zur Widerstandsmessung und akustischer Durchgangsprüfung gehen Sie wie folgt vor:

• Stellen Sie den Bereichswahlschalter (10) auf Position Ω.
• Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen miteinander verbinden. Daraufhin muss sich ein Widerstandswert von ca. 0 Ohm einstellen.
• Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt. Der Messwert wird, sofern das Messobjekt nicht hochohmig oder unterbrochen ist, im Display (6) angezeigt.

Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Messpunkte, welche Sie mit den Messpitzen zum Messen berühren, frei von Schmutz, Öl, Löt-lack oder ähnlichem sind. Solche Umstände können das Messergebnis verfälschen.

Für die Durchgangsprüfung drücken Sie die Taste "S" (5), bis das Symbol im Display erscheint. Weiteres Drücken schaltet in den nächsten Messbereich (Diodentest, Widerstand, Durchgang ...).

Sobald "OL" (für Overflow = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten bzw. der Messkreis ist unterbrochen.

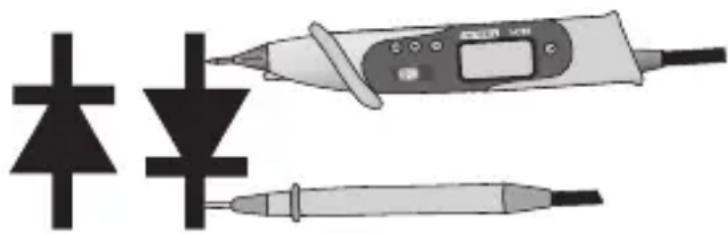

Diodentest

Zu dieser Messung gehen sie wie folgt vor:

• Stellen Sie den Bereichswahlschalter (10) auf Position 9.
• Drücken Sie zweimal die Taste "S"(5) um in den Diodentestbereich umzuschalten.

In der Anzeige erscheint das Diodensymbol.

- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt (Diode). Die Durchlassspannung wird angezeigt.

Wenn Sie eine Diode in Durchlassrichtung prüfen (rote Messspitze an der Anode = Diodenseite ohne Ringmarkierung), werden Sie eine Spannung ab ca. 0,6 V (Siliziumdiode) messen, sofern die Diodenstrecke nicht defekt ist.

Messen Sie dagegen in Sperrrichtung (rote Messleitung an der Kathode = Diodenseite mit Ringmarkierung), so erscheint im Display "OL".

Wird dagegen ein "Spannungswert" angezeigt, so haben Sie entweder das Messobjekt falsch angeschlossen oder es ist defekt.

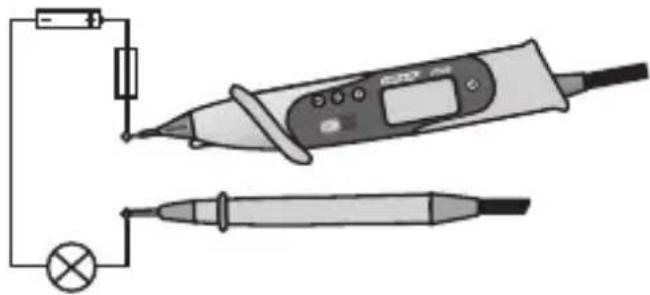

Strommessung (nur VC-86)

Im Strommessbereich können Strome bis 400mA gemessen werden. Der Strommessbereich ist abgesichert und somit gegen Überlastung geschützt.

Zur Messung von Gleichströmen gehen Sie wie folgt vor:

• Stellen Sie den Bereichswahlschalter (10) auf Position "A".
• Verbinden Sie nun die beiden Messspitzen in Reihe mit dem Messobjekt (Batterie, Schaltung usw.); die jeweilige Polarität des Messwertes wird zusammen mit dem augenblicklichen Messwert im Display (6) angezeigt.

Zur Messung von Wechselströmen gehen Sie wie folgt vor:

• Drücken Sie im Strommessbereich die Taste "S" (5), um in den AC-Bereich zu wechseln; ein erneutes Drücken schaltet wieder in den DC-Bereich zurück.
• Verbinden Sie nun die beiden Messspitzen in Reihe mit dem Messobjekt (Generator, Schaltung usw.); der Messwert wird nun im Display (6) angezeigt.

Messen Sie im mA-Bereich auf keinen Fall Ströme über 400 mA.

Max-Hold Funktion (nur VC-82)

Das VC-82 ist mit einer MAX-Hold Funktion ausgestattet. Wird während einer Messung die MAX-Taste (7) gedrückt, wird automatisch der höchste aufgetretene Messwert im LCD (6) angezeigt. Zur Deaktivierung MAX-Taste (7) erneut drücken.

Auto-Power-OFF-Funktion

Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist eine automatische Abschaltung eingebaut. Das Messgerät wird abgeschaltet, wenn 10 Minuten lang keine Taste gedrückt oder der Schiebeschalter nicht betätigt wurde. Durch einfaches Drücken einer beliebigen Taste (ausgenommen "LI") kann das Messgerät wieder eingeschaltet werden.

Wartung und Reinigung

Bis auf den Sicherungs-/Batteriewechsel und eine gelegentliche Reinigung ist das Pentype-Multimeter wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

Sicherungswechsel (nur VC-86)

Wird im Strommessbereich kein Messwert mehr angezeigt, so ist vermutlich die Sicherung defekt.

Zum Auswechseln der Sicherung gehen Sie wie folgt vor:

• Schalten Sie das Multimeter aus und entfernen das Messgerät von allen Messkreisen.
• Drehen Sie die rote Messspitze am geriffelten Kunststoffring entgegen dem Uhrzeigersinn und nehmen die Spitze ab.
• Ziehen Sie die hellgraue Abdeckung nach vorne ab.
• Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5 x 20 mm) des selben Typs und Nennstromstärke (500 mA 250 V)
• Verschließen Sie das Pentype-Multimeter wieder sorgfältig in umgekehrter Reihenfolge

Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke als Ersatz verwendet werden. Die Verwendung geflickter Sicherungen oder Überbrücken des Sicherungshalters ist unzulässig.

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

Batteriewechsel

Wird im Display das Batteriesymbol sichtbar, so müssen umgehendst die Batterien gewechselt werden, um Fehlmessungen zu vermeiden.

Zum Auswechseln der Batterien gehen Sie wie folgt vor:

• Schalten Sie das Multimeter aus und entfernen das Messgerät von allen Messkreisen.
• Drehen Sie den grauen geriffelten Kunststoffring an der Heckseite entgegen dem Uhrzeigersinn und lösen ihn vom Messgerät.
• Ziehen Sie die hellgraue Abdeckung nach hinten ab.
• Ersetzen Sie die verbrauchten Batterien gegen neue des selben Typs (2xLR44). Die Batterien können seitlich am Gehäuse mit der Messspitze oder einem spitzen Gegenstand aus der Batteriehalterung gehebelt werden.
• Verschließen Sie das Pentype-Multimeter wieder sorgfältig in umgekehrter Reihenfolge

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.

Im Gehäuse wurden seitliche Aussparungen für die Ersatzbatterien angebracht. Diese werden durch die hell-graue Abdeckung sicher verdeckt. Somit haben Sie immer Ersatzbatterien zur Hand.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Behebung von Störungen

Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Multimeter Sind die funktioniert nicht. Kontrollieren Sie den Batteriezustand.	Batterien verbraucht?
Keine Strommessung Ist möglich (nur VC-86). bereich defekt?Kontrollieren Sie die Sicherung (Sicherungswechsel)	die Sicherung für den Strommess-
Keine Ist die HOLD-Funktion aktiv?Messwertänderung. Betätigen Sie die Taste "DH".

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfügung:

Voltcraft, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 723 8

Entsorgung

Ist das Gerät nicht mehr funktionsfähig so entsorgen Sie das unbrauchbar gewordene Gerät gemäß den geltenden gesetzlichen Vorschriften.

Technische Daten und Messtoleranzen

Technische Daten

Anzeigeumfang. 4000 (VC-86), 2000 (VC-82) counts

Eingangswiderstand. . . . . . . ca. 10 MOhm

Batterien. 2x 1,5 V Knopfzellen LR44 / AG

Stromaufnahme . . . . . . . . . ca. 2 mA

Betriebszeit. . . . . . . . . . . . . ca. 80 h

Arbeitstemperatur. . . . . . . . . . 0°C bis 40°C

Lagertemperatur. . . . . . . . . . . -10°C bis 50°C

Rel. Luftfeuchtigkeit ..... <75%, nicht kondensierend

von 0 bis 30°C

Arbeitshöhe . . . . . . . . . . . . . . bis max. 2 000 m über NN

Temp. für gar. Genauigkeit. . . . +18°C bis +28°C

Masse (inkl. Batterie) . . . . . . ca. 140 g

Abmessungen (LxBxH). ..... 230 mm x 35 mm x 20 mm

Messtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung (= reading = rdg) +

Anzeigefehler in digits (= dgt = Anzahl der kleinsten Stellen)). Die

Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C ± 5°C, bei einer rel. Luftfeuchtigkeit von kleiner als 75 %, nicht kondensierend.

Betriebsart DC Volt

Messbereich VC-82 Messbereich VC-86 Genauigkeit Auflösung
200,0 mV 400,0 mV ± (1,0% + 4 dgt) 0,1m V
2,000 V	4,000 V	± (1,3% + 3 dgt)	0,001 V
20,00 V	40,00 V	± (1,3% + 3 dgt)	0,01 V
200,0 V	250,0 V	± (1,3% + 3 dgt)	0,1 V
250 V	-	± (1,5% + 3 dgt)	1 V
"Überlastschutz 250 V; Eingangswiderstand: 10 MΩ"

Betriebsart AC Volt (40Hz bis 400Hz)

Messbereich	VC-82	Messbereich	VC-86	Genauigkeit	Auflösung
200,0	mV	-		± (1,8% + 40 dgt)		0,1 mV

$$ 2,000 \text{ V} 3,400 \text{ V} \pm (1,8\% + 4 \text{ dgt}) 0,001 \text{ V} $$

$$ 20,00 \text{ V } 40,00 \text{ V } \pm (1,8\% + 4 \text{ dgt}) 0,01 \text{ V } $$

$$ 200,0 \text{ V} 250,0 \text{ V} \pm (1,8\% + 4 \text{ dgt}) 0,1 \text{ V} $$

$$ 250 \mathrm{V} - \pm (1,8 \% + 8 \mathrm{dgt}) 1 \mathrm{V} $$

"Überlastschutz 250 V; Eingangswiderstand: 10 MΩ"

Betriebsart DC A (nur VC-86)

Messbereich VC-82 Messbereich VC-86 Genauigkeit Auflösung

$$ - 40,00 \mathrm{mA} \pm (2,0 \% + 2 \mathrm{dgt}) 0,01 \mathrm{mA} $$

$$ - 400,0 \mathrm{mA} \pm (1,5 \% + 2 \mathrm{dgt}) 0,1 \mathrm{mA} $$

Überlastschutz 400mA 250 V flinke Sicherung

Betriebsart AC A 40 bis 400 Hz (nur VC-86)

Messbereich VC-82 Messbereich VC-86 Genauigkeit Auflösung

$$ - 40,00 \mathrm{mA} \pm (2,2 \% + 3 \mathrm{dgt}) 0,01 \mathrm{mA} $$

$$ - 400,0 \mathrm{mA} \pm (2,5 \% + 3 \mathrm{dgt}) 0,1 \mathrm{mA} $$

Überlastschutz 400mA 250 V flinke Sicherung

Betriebsart Widerstand

Messbereich VC-82 Messbereich VC-86 Genauigkeit Auflösung

$$ 200,0 \Omega \quad 400,0 \Omega \quad \pm (1,2\% + 12 \text{dgt}) \quad 0,1 \Omega $$

$$ 2,000 \mathrm{k}\Omega \quad 4,000 \mathrm{k}\Omega \quad \pm (2,0\% +5 \mathrm{dgt}) \quad 0,001 \mathrm{k}\Omega $$

$$ 20,00 \mathrm{k}\Omega \quad 40,00 \mathrm{k}\Omega \quad \pm (2,0\% +5 \mathrm{dgt}) \quad 0,01 \mathrm{k}\Omega $$

$$ 200,0 \Omega \quad 400,0 \text{ k}\Omega \quad \pm (2,0\% +5 \text{ dgt}) \quad 0,1 \text{ k}\Omega $$

$$ 2,000 \mathrm{M} \Omega \quad 4,000 \mathrm{M} \Omega \quad \pm (3,0\% + 2 \mathrm{dgt}) \quad 0,001 \mathrm{M} \Omega $$

$$ 20,00 \mathrm{M} \Omega \quad 40,00 \mathrm{M} \Omega \quad \pm (5,0\% + 2 \mathrm{dgt}) \quad 0,01 \mathrm{M} \Omega $$

Überlastschutz 250 V

Durchgangsprüfer: akustisches Signal bei Widerständen < ca. 35 Ω

"Diodentest: Prüfspannung max. 3,4V; Anzeige ""OL"" > 2 V"

Achtung!

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V Acrms oder 35 V DC anliegen können! Lebensgefahr!

Introduction

Dear Customer,

Das VC-82 ist mit einer MAX-Hold Funktion ausgestattet. Wird während einer Messung die MAX-Taste (7) gedrückt, wird automatisch der höchste aufgetretene Messwert im LCD (6) angezeigt. Zur Deaktivierung MAX-Taste (7) erneut drücken.

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
