BEDIENUNGSANLEITUNG OMNIVSX650D Tripp Lite

Wichtige Sicherheitshinweise....30

Schnelle Installation ....31

Standardbetrieb......32

UVS An/Aus....32

LED-Anzeigen 32

Funktionen....33

UVS-Funktionen....33

Akkuwechsel ....34

Lagerung und Service ....34

Regulatorische Konformität......35

English....1

Español....8

Français....15

Русский 22

TRIPP·LITE

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Diese Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation, Betrieb und Lagerung des hierin beschriebenen Produkts befolgt werden sollten. Die Nichtbeachtung dieser Warnungen kann die Garantie beeinträchtigen.

Warnhinweise zum USV-Aufstellungsort

• Installieren Sie Ihre USV in einem Innenbereich und stellen Sie diese geschützt vor übermäßiger Feuchtigkeit und Hitze sowie vor leitfähigen Substanzen, Staub und direkter Sonneneinstrahlung auf.
• Für eine optimale Leistungsfähigkeit sollte die Raumtemperatur zwischen 0^ und 40^ gehalten werden.
• Lassen Sie an allen Seiten der USV genügend Platz für eine angemessene Belüftung.
• Stellen Sie die USV nur aufrecht auf einer stabilen, flachen Oberfläche auf. Blockieren Sie keine Ventilatoren oder Belüftungslöcher, da dies die interne Kühlung der Einheit ernsthaft beeinträchtigt und Produktschaden verursachen kann, der nicht durch diese Garantie abgedeckt ist.

Warnhinweise zum Anschluss der USV

• Schließen Sie Ihre USV direkt an eine ordnungsgemäß geerdete Wechselspannungssteckdose an. Verbinden Sie den Anschlussstecker der USV nicht mit einem ihrer eigenen Ausgangssteckdosen, da dies zur Beschädigung der USV führt.
• Nehmen Sie keine Veränderungen am Netzstecker der USV vor und verwenden Sie keinen Anschlussadapter, der den Schutzerdeanschluss der USV unterbrechen würde.
• Verwenden Sie keine Verlängerungskabel, um die USV an eine Wechselspannungssteckdose anzuschließen.
• Wenn die USV von einem motorbetriebenen Wechselspannungsgenerator gespeist wird, muss der Generator einen sauberen, gefilterten Ausgang in Computerqualität bieten.
  • Die Netzsteckdose sollte einfach zugänglich sein und sich in der Nähe der USV befinden.

Warnhinweise zu den Geräteanschlüssen

Zusätzlicher Kurzschlussschutz und Überspannungsschutz wird durch die Gebäudeinstallation bereitgestellt. Um das Brandrisiko zu reduzieren, schließen Sie die Einheit nur an einen Stromkreis an, der Überspannungsschutz für einen Zweigstromkreis liefert. Der Stecker am Netzkabel dient als Trennvorrichtung. Stellen Sie sicher, dass die Steckdose in der Nähe der Ausstattung installiert und leicht zugänglich ist.

• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.
• Schließen Sie keinen Überspannungsschutz und keine Verlängerungskabel an den Ausgang Ihrer USV an. Dies könnte zur Beschädigung der USV sowie zur Beeinträchtigung des Überspannungsschutzes und Ihrer USV-Garantie führen.
• Schließen Sie die USV an eine Steckdose an, die als Teil der Gebäudeinstallation ausreichend gegen Überstrom, Kurzschluss und Erdschluss geschützt ist.

Warnungen zu den Batterien

- Batterien können die Gefahr eines Stromschlages oder einer Verbrennung durch hohe Kurzschlussströme in sich bergen. Halten Sie die korrekten Vorsichtsmaßnahmen ein. Die USV enthält keine Teile, die vom Benutzer gewartet werden können. Öffnen Sie die USV nicht, außer um die Batterien zu wechseln. Die Batterien dürfen weder geöffnet noch beschädigt werden. Lassen Sie keine Kurzschlüsse oder Überbrückungen der Batterieanschlüsse mit Fremdkörpern zu. Werfen Sie die Batterien zur Entsorgung nicht ins Feuer, die Batterien könnten explodieren. Die dabei freigesetzten Elektrolyte sind schädlich für Haut und Augen und können toxisch sein. Vor dem Batteriewechsel ist die USV auszuschalten und ihr Netzstecker herauszuziehen. Verwenden Sie Werkzeuge mit isolierten Griffen. Die Batterie darf nur von einem autorisierten Servicemitarbeiter gegen eine Batterie mit demselben Anschlusswert und Typ (versiegelter Bleiakku) ausgewechselt werden. Die Batterien sind recyclingfähig. Informationen zur Entsorgung finden Sie in Ihren örtlichen Entsorgungsvorschriften. Alternativ dazu können Sie Informationen zum Recycling auch unter www.tripplite.com finden. Tripp Lite bietet eine Komplettauswahl an Ersatzbatteriekassetten (R.B.C.) für USV-Systeme an. Bitte besuchen Sie Tripp Lite im Internet unter www.tripplite.com/products/battery-finder, um die spezifische Ersatzbatterie für Ihre USV zu finden.

ACHTUNG: Eine Batterie kann die Gefahr eines Stromschlages und eines hohen Kurzschlussstroms in sich bergen. Die Berührung einer geerdeten Batterie kann einen Stromschlag zur Folge haben. Halten Sie die folgenden Vorsichtsmaßnahmen ein, wenn Sie mit Batterien arbeiten:

• Legen Sie Uhren, Ringe oder andere Metallobjekte ab.
• Verwenden Sie Werkzeuge mit isolierten Griffen.

Wichtige Sicherheitshinweise

• Tragen Sie Gummihandschuhe und -schuhe.
• Legen Sie keine Werkzeuge oder Metallteile auf Batterien ab.
• Diskonnektieren Sie Ladequellen und Lasten, bevor Sie die Batterie installieren und warten.
• Entfernen Sie Batterieerdungen bei der Installation und Wartung, um die Wahrscheinlichkeit von Stromschlägen zu reduzieren.
• Entfernen Sie die Erdungsleitung, wenn festgestellt wurde, dass ein Teil der Batterie geerdet ist.

USV- und Batterierentsorgung

Pb

Bitte führen Sie die Batterien Ihrer Tripp-Lite-Produkte dem Recycling zu. Die in Tripp-Lite-Produkten verwendeten Batterien sind geschlossene Blei-Säure-Batterien. Diese Batterien sind sehr gut recyclingfähig. Bitte ziehen Sie die örtlichen Entsorgungsvorschriften zu Rate.

Rufen Sie Tripp Lite unter [phone] an, um Recyclinginformationen zu erhalten.

Aktuelle Informationen zum Recycling von Akkus oder Tripp-Lite-Produkten finden Sie auf der Tripp-Lite-Website. Bitte folgen Sie diesem Link: http://www.tripplite.com/support/recycling-program/

Schnelle Installation

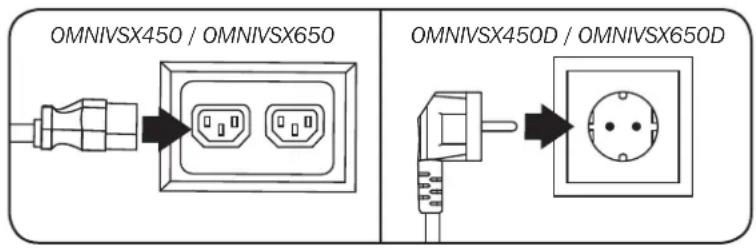

SCHRITT 1: Schließen Sie die USV an einer ordnungsmäßig geerdeten Steckdose an.

Nachdem die USV in einer Wandsteckdose eingesteckt wurde, drücken Sie die Haupttaste (!) um die USV einzuschalten (siehe Grundlegender Betrieb).

Hinweis: Die USV schaltet sich nicht automatisch an, wenn Netzstrom vorhanden ist.

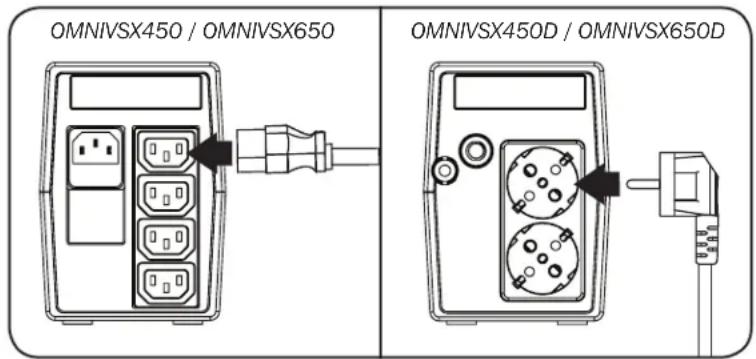

SCHRITT 2: Schließen Sie Ihre Geräte an die USV an.

Anschlüsse, die mit „BATTERY & SURGE“ gekennzeichnet sind, bieten Backup-Unterstützung bei Stromausfällen. Schließen Sie Ihre wichtigste Computerausstattung an diesen Anschlüssen an.

Ihre USV wurde nur für die Unterstützung von elektronischen Geräten entwickelt. Sie werden die USV überladen, wenn die gesamte Volt-Ampere-Nennleistung (VA) von allen an die BATTERIE/KURZSCHLUSSSCHUTZ-Anschlüsse angeschlossenen Geräte die Ausgangskapazität der USV überschreitet. Die VA-Nennwerte für Ihre Geräte finden Sie auf den Geräteetiketten. Wenn der Nennwert in Ampere (A) angegeben ist, multiplizieren Sie die Anzahl der Ampere mit 230, um den VA-Nennwert zu bestimmen. Zum Beispiel: 1 A × 230 = 230 VA. Sollten Sie vermuten, dass Sie die Steckdosen überlastet haben, überprüfen Sie den Lastmessungsbildschirm (siehe UVS/Strombedingungen anzeigen in Grundlegender Betrieb).

Wenn das Netz-AC-Strom-Symbol nicht aufleuchtet, wenn die USV eingeschaltet ist, versuchen Sie Folgendes:

1. Stellen Sie sicher, dass die UVS an einem stromführenden Netzanschluss angeschlossen ist.
2. Drücken Sie die Haupttaste, um die UVS einzuschalten. Es sollte ein Piepton ertönen, wenn die UVS startet.
3. Wenn die UVS noch immer nicht startet, kontaktieren Sie den technischen Support von Tripp Lite.

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

Standardbetrieb

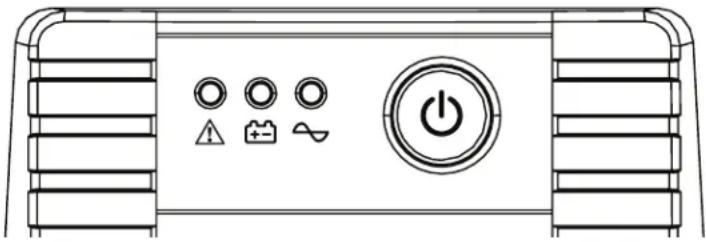

UVS AN/AUS

• Stecken Sie die UVS in einer stromführenden, geerdeten Steckdose ein.
  Das grüne LED leuchtet auf, die Batterieladevorrichtung schaltet sich bei Bedarf ein und die KURZSCHLUSSGESCHÜTZTEN Anschlüsse beginnen Strom zu leiten.
• Schließen Sie Geräte an der UVS an: Sie werden die USV überladen, wenn die gesamte Volt-Ampere-Nennleistung (VA) von allen an die BATTERIE/KURZSCHLUSSSCHUTZ-Anschlüsse angeschlossenen Geräte die Ausgangskapazität der USV überschreitet. Die VA-Nennwerte für Ihre Geräte finden Sie auf den Geräteetiketten. Wenn der Nennwert in Ampere (A) angegeben ist, multiplizieren Sie die Anzahl der Ampere mit 230, um den VA-Nennwert zu bestimmen. Zum Beispiel: 1 ~A × 230 = 230 ~VA .
• Schalten Sie die UVS an: Drücken Sie die Starttaste ⚠. Der UVS-Alarm wird 2 Sekunden lang ertönen. Die BATTERIE/KURZSCHLUSSSCHUTZ-Anschlüsse werden beginnen, Netz-AC-Strom zu leiten. Die UVS wird interne Batterien bei Bedarf automatisch aufladen. Einmal eingeschaltet, ist Ihre USV bereit, angeschlossene Geräte vor Stromausfällen, Spannungsabfällen, Überspannungen und transienten Überspannungen zu schützen.
  • Die USV ausschalten: Drücken Sie die Haupttaste (!)

LED-Anzeigen

Beschreibung	Fehler-LED (Rot)	Batterie-LED (Gelb)	Online-LED (Grün) Alarm
Netzmodus Aus Aus Ein Aus
Batteriemodus Aus		Leuchtet alle 10 Sekunden auf	Aus Aus
Batteriestand niedrig Ein		Leuchtet einmal pro Sekunde auf	Aus	Ertönt einmal pro Sekunde
Überlastungsalarm – Netzmodus	Aus Aus Ein			Ertönt alle 0,5 Sekunden
Überlastungsalarm – Batteriemodus	Aus	Leuchtet einmal pro Sekunde auf	Aus	Ertönt alle 0,5 Sekunden
Überlastung – Netzmodus	Ein Aus Aus Ertönt durchgängig
Überlastung – Batteriemodus	Aus Aus Aus Aus
Batterie wechseln	Leuchtet jede Minute auf	Aus Ein		Ertönt jede Minute
Fehlerzustand Ein Aus Aus				Ertönt durchgängig

Funktionen

UVS-Funktionen

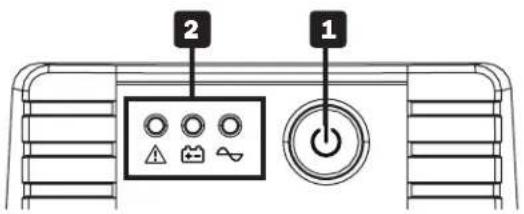

Vorderplatte

2 1

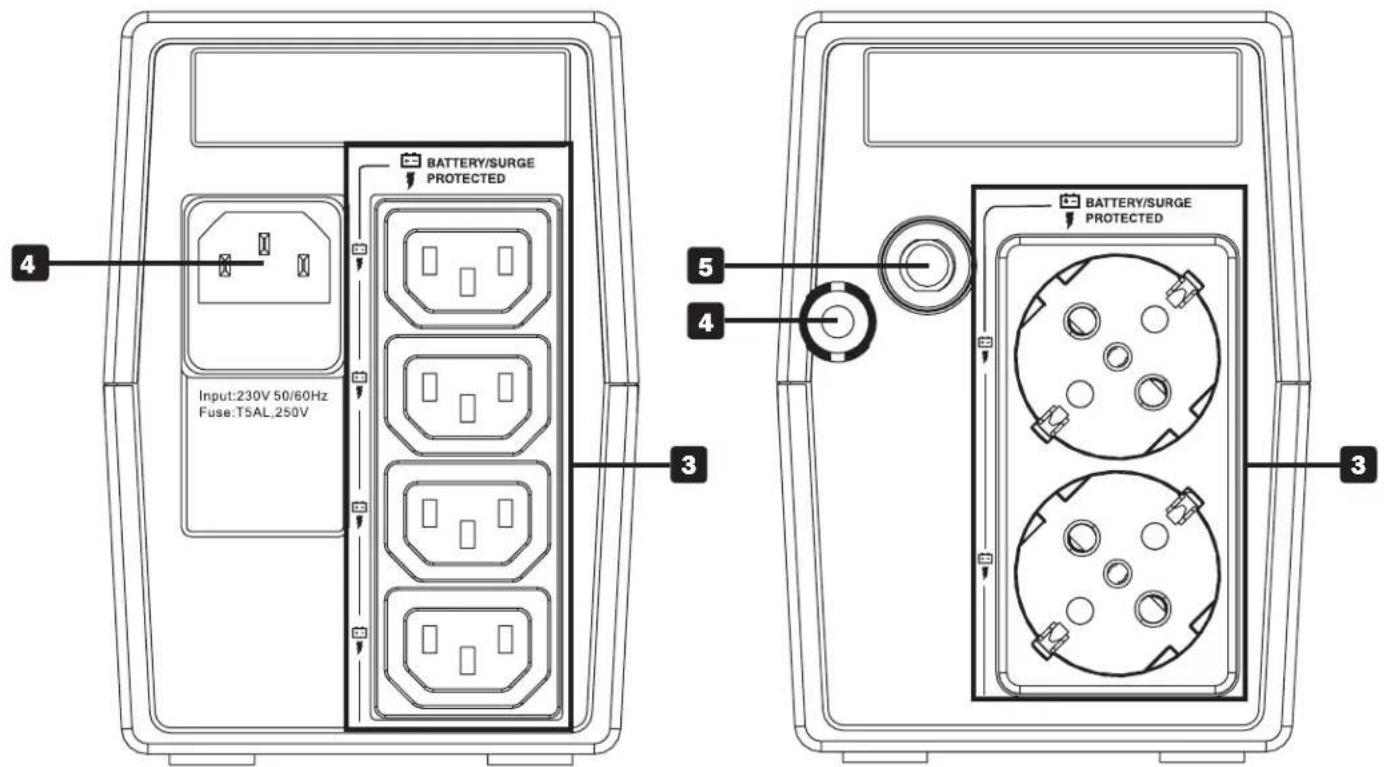

Hinterplatte

BATTERY/SURGE PROTECTED Input:230V 50/60Hz Fuse:T5AL,250V 4 5 4 3 BATTERY/SURGE PROTECTED 3

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

1 AN/AUS-Taste: Wenn die USV an ist, drücken Sie diese Taste, um die USV auszuschalten.
2 LED-Anzeigen: Liefern den aktuellen Status der USV. Siehe LED-Anzeigen für eine detaillierte Beschreibung.
3 Anschlüsse mit Ersatzbatterie/Kurzschlussschutz: Diese Anschlüsse bieten eine Ersatzbatterie und einen hervorragenden Überspannungsschutz für kritische Geräte, die Batterieunterstützung benötigen.
4 AC-Strom-Eingang: Schließen Sie ein C14-Stromkabel (Modelle OMNIVSX450 und OMNIVSX650) an oder verwenden Sie das mitgelieferte 1,5-m-Stromkabel mit Schuko-Stecker (Modelle OMNIVSX450D und OMNIVSX650D), um die UVS an die Netzstromquelle anzuschließen.
5 Zurücksetzbarer Eingangsstromunterbrecher: Schützt Ihren elektrischen Stromkreis vor zu hoher Strombelastung durch die UVS-Last. Wenn der Unterbrecher ausgelöst wird, entfernen Sie einige Last und setzen Sie den Schalter zurück, indem Sie ihn eindrücken. Unterbrecher hat die Nennwerte 5 A, 250 V AC.

Akkuwechsel

Unter normalen Bedingungen hält der Originalakku in Ihrer USV mehrere Jahre lang. Ein Akkuwechsel darf nur von qualifizierten Servicemitarbeitern vorgenommen werden. Ausführliche Sicherheitshinweise zu Akkus finden Sie unter Akku-Warnhinweise.

Die Modelle OMNIVSX450 und OMNIVSX450D erfordern einen 12 V DC, 4,5 Ah Ersatzakku.

Die Modelle OMNIVSX650 und OMNIVSX650D erfordern einen 12 V DC, 4,5Ah Ersatzakku.

Weitere Informationen über Kompatibilität und Bestellung von Ersatzakkus finden Sie auf www.tripplite.com/products/battery-finder.

Der Akkuersatz muss unter Einsatz von Akkus derselben Art und Stückzahl erfolgen: 12 V DC Bleiakku (SLA), 6 Zellen, in Übereinstimmung mit UL 1989.

Stromschlaggefahr. Entfernen Sie vor dem Austausch der Akkus leitfähigen Schmuck wie z. B. Ketten, Armbanduhren und Ringe. Hohe Energie, die durch leitfähige Materialien übertragen wird, kann zu schweren Verbrennungen führen.

Lagerung und Service

Lagerung

Um eine Batterieentladung zu verhindern, sollten alle angeschlossenen Geräte ausgeschaltet und von der USV getrennt werden. Drücken und halten Sie die Haupttaste ⏻ eine Sekunde lang und trennen Sie die Einheit vom AC-Strom. Ihre USV wird vollständig abgeschaltet (deaktiviert) und ist bereit, gelagert zu werden. Falls Sie planen, Ihre USV über einen längeren Zeitraum zu lagern, laden Sie die USV-Batterien einmal alle drei Monate vollständig auf. Schließen Sie die USV an einer stromführenden AC-Steckdose an, schalten Sie sie durch Drücken und Halten der Haupttaste ⏻ für eine Sekunde an und lassen Sie die Batterien vier bis sechs Stunden aufladen. Wenn die USV-Batterien lange Zeit nicht geladen werden, wird die Batteriekapazität verringert.

Wartung

Tripp Lite bietet verschiedene Pläne für die Garantieverlängerung und Vor-Ort-Service an. Weitere Informationen zum Service finden Sie unter www.triplite.com/support. Bevor Sie Ihr Produkt zur Reparatur zurücksenden, führen Sie die folgenden Schritte aus:

1. Überprüfen Sie die Installations- und Betriebsverfahren, die in diesem Handbuch beschrieben sind, um sicherzustellen, dass das Problem nicht durch falsche Handhabung verursacht wurde.
2. Wenn das Problem erneut auftritt, wenden Sie sich nicht an den Händler und geben Sie das Produkt nicht an den Händler zurück. Besuchen Sie stattdessen www.tripplite.com/support.
3. Wenn das Problem den Service erforderlich macht, besuchen Sie www.tripplite.com/support und klicken Sie auf den Link „Product Returns“. Hier können Sie eine RMA-Nummer (Returned Material Authorization) anfordern, die für den Service erforderlich ist. Geben Sie das Modell und die Seriennummer des Produkts sowie andere allgemeine Käuferinformationen im Online-Formular ein. Sie erhalten die RMA-Nummer und die Versandinformationen in einer E-Mail. Beschädigungen (direkte, indirekte, besondere oder Folgeschäden) des Produkts, die während des Transports an Tripp Lite oder ein autorisiertes Tripp Lite-Servicecenter verursacht werden, sind nicht von der Garantie abgedeckt. Die Transportkosten für Produkte, die an an Tripp Lite oder ein autorisiertes Tripp Lite-Servicecenter gesendet werden, müssen im Voraus bezahlt werden. Geben Sie die RMA-Nummer auf dem Paket an. Wenn die Produktgarantie nicht abgelaufen ist, legen Sie dem Paket eine Kopie des Kaufbelegs bei. Senden Sie das Produkt mit einem versicherten Transportunternehmen an die Adresse, die Sie zusammen mit der RMA-Nummer erhalten haben.

Regulatorische Konformität

Identifizierungsnummern für ordnungsrechtliche Compliance

Für den Zweck von Zertifizierungen und Identifizierung von gesetzlichen Bestimmungen wurde Ihrem Tripp Lite-Produkt eine einmalige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Genehmigungskennzeichen und Informationen. Wenn Sie Compliance-Informationen für dieses Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer sollte nicht mit dem Marketingnamen oder der Modellnummer des Produkts verwechselt werden.

EMV-Angaben zu den Modellen mit EMV-Zulassung Kategorie C2 (ausgewählte Modelle):

WARNUNG: Dies ist ein USV-Produkt der Kategorie C2. In Wohnumgebungen kann dieses Produkt Funkstörungen verursachen. In einem solchen Fall muss der Benutzer möglicherweise geeignete Zusatzmaßnahmen ergreifen.

WEEE-Compliance-Informationen für Tripp Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Produktspezifikationen können ohne Ankündigung geändert werden.

Hinweis zur Etikettierung

Auf dem Etikett werden zwei Symbole verwendet.

V\~ : AC-Spannung

V= DC-Spannung
