Тип продукта	Источник бесперебойного питания (ИБП)
Бренд	Tripp Lite
Модель	OMNIVSX650D
Номинальное входное напряжение	230 В переменного тока, 50/60 Гц
Входной предохранитель	T5AL, 250 В
Перезапускаемый автоматический выключатель	5 A, 250 В переменного тока
Выходные розетки	Розетки BATTERY/SURGE PROTECTED
Аккумулятор	12 В пост. тока, 7 А·ч, герметичный свинцово-кислотный, 6 элементов
Выходная мощность (приблизительно)	650 ВА
Светодиодные индикаторы	Зеленый (сетевой режим), Оранжевый (батарея), Красный (неисправность)
Звуковая сигнализация	Да (звуковой сигнал при низком заряде батареи, перегрузке и т.д.)
Защита	От скачков напряжения, понижений напряжения, отключений электроэнергии
Замена аккумулятора	Возможна квалифицированным персоналом
Хранение	Полная зарядка аккумуляторов каждые 3 месяца
Обслуживание	Ремонт через авторизованный сервисный центр Tripp Lite (www.tripplite.com/support)
Соответствие	WEEE (Европейский Союз)
В комплекте	Кабель питания с вилкой Schuko
Рабочая температура	от 0 °C до 40 °C
Вентиляция	Вентиляционные отверстия - не загораживать
Защита от перегрузки	Перезапускаемый входной автоматический выключатель

Часто задаваемые вопросы - OMNIVSX650D Tripp Lite

Как установить мой ИБП OMNIVSX650D?

Установите ИБП на твердую ровную поверхность внутри помещения, защищенную от влаги и чрезмерного тепла. Подключите его непосредственно к заземленной розетке без использования удлинителя. Нажмите кнопку ВКЛ, чтобы включить его (он не включается автоматически). Подключайте чувствительные устройства к розеткам BATTERY/SURGE PROTECTED.

Что делать, если ИБП не включается?

Проверьте, что ИБП подключен к розетке с питанием. Нажмите кнопку ВКЛ/ВЫКЛ. Вы должны услышать звуковой сигнал при запуске. Если ничего не происходит, обратитесь в службу технической поддержки Tripp Lite.

Как интерпретировать светодиодные индикаторы?

Зеленый светодиод зеленый указывает на сетевой режим (питание от сети). Мигающий оранжевый светодиод сигнализирует о работе от батареи. Красный светодиод указывает на неисправность или перегрузку. Подробнее см. таблицу индикаторов в руководстве.

Как заменить аккумулятор?

Замену должен производить квалифицированный персонал. Используйте сменную герметичную свинцово-кислотную батарею 12 В пост. тока, 7 А·ч (артикул Tripp Lite R.B.C.). Отключите ИБП от сети, снимите металлические украшения и соблюдайте инструкции по безопасности. Обратитесь в Tripp Lite для подходящей батареи.

Можно ли подключить удлинитель или сетевой фильтр к ИБП?

Нет, не подключайте удлинители или сетевые фильтры к выходным розеткам ИБП. Это может повредить его и аннулировать гарантию.

Что делать при перегрузке?

Если сигнал тревоги звучит каждые полсекунды или непрерывно, отключите одно или несколько устройств от розеток BATTERY/SURGE PROTECTED, чтобы снизить нагрузку. Убедитесь, что общая мощность (ВА) устройств не превышает 650 ВА.

Как хранить ИБП в течение длительного времени?

Выключите и отключите все оборудование, затем нажмите и удерживайте кнопку ВКЛ/ВЫКЛ в течение одной секунды, чтобы полностью выключить ИБП. Заряжайте аккумуляторы каждые три месяца, подключая ИБП к сети и оставляя его заряжаться на 4-6 часов.

Что делать, если сигнал тревоги звучит непрерывно?

Непрерывный сигнал тревоги указывает на неисправность ИБП или перегрузку. Если это перегрузка, уменьшите нагрузку. Если проблема не устранена, обратитесь в службу технической поддержки Tripp Lite.

Какой тип сменной батареи использовать для OMNIVSX650D?

Используйте герметичную свинцово-кислотную батарею 12 В пост. тока, 7 А·ч, соответствующую стандарту UL 1989. Посетите сайт www.tripplite.com/products/battery-finder для точного артикула.

Как связаться со службой технической поддержки Tripp Lite?

Посетите сайт www.tripplite.com/support, чтобы получить помощь, запросить номер RMA для ремонта или найти информацию об утилизации. Вы также можете позвонить по телефону +1.773.869.1234.

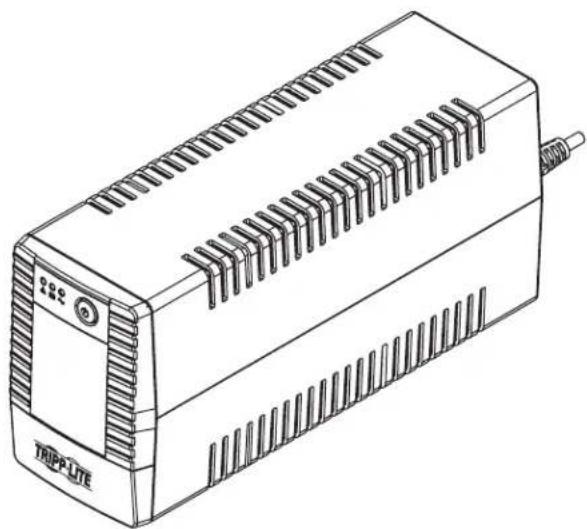

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OMNIVSX650D Tripp Lite

Руководство пользователя

ИБП

Модели:

OMNIVSX450D, OMNIVSX450, OMNIVSX650D, OMNIVSX650

(Номера серий: AG-87DD, AG-02FA, AG-87DF, AG-02FB)

Важные указания по технике безопасности.23

Порядок быстрой установки .....24

Основной режим работы.....25

Включение/выключение ИБП......25

Светодиодные индикаторы......25

Функциональные возможности......26

Функциональные возможности ИБП ...... 26

Замена батарей ......27

Хранение и техническое обслуживание......27

Соблюдение установленных норм ......28

English....1

Español....8

Français 15

Deutsch....29

TRIPP·LITE

Продукция высшего кенества

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки, эксплуатации и хранения данного изделия. Игнорирование этих предупреждений может привести к потере гарантии.

Предупреждения относительно места размещения ИБП

• Устанавливайте ИБП в закрытом помещении вдали от источников избыточной влаги или тепла, электропроводных загрязнителей, пыли и прямого солнечного света.
• В целях обеспечения максимальной производительности поддерживайте в помещении температуру от 0 до 40°C.
• Со всех сторон ИБП необходимо обеспечить достаточно свободного пространства для его надлежащего проветривания.
• ИБП может устанавливаться только в вертикальном положении на устойчивой и ровной поверхности. Не загораживайте вентиляторы или вентиляционные отверстия, поскольку это существенно снижает эффективность внутреннего охлаждения устройства и может привести к его поломке, на которую не распространяется действие гарантии.

Предупреждения относительно подключения ИБП

• Подключайте ИБП непосредственно к надлежащим образом заземленной розетке сети переменного тока. Не подключайте ИБП к самому себе — это приведет к его выходу из строя.
• Не переделывайте электрическую вилку ИБП и не используйте переходник, не обеспечивающий его заземления.
• Не используйте удлинители для подключения ИБП к розетке сети переменного тока.
• В случае питания ИБП от дизельного генератора переменного тока последний должен обеспечивать на выходе чистый отфильтрованный сигнал, безопасный для электропитания вычислительного оборудования.
• Сетевая розетка, питающая ИБП, должна быть легкодоступной и располагаться рядом с ИБП.

Предупреждения относительно подключения оборудования

При монтаже электропроводки в здании должно предусматриваться наличие резервной защиты от короткого замыкания и защиты от перегрузок по току.

Для снижения риска возгорания следует производить подключение только к контуру, оснащенному защитой от перегрузок по току с использованием шунтирующей цепи. Штепсельный разъем шнура питания должен быть рассчитан на возможность использования в качестве устройства защитного отключения. Розетка электрической сети должна быть установлена рядом с оборудованием и находиться в свободном доступе.

• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.
• Не подключайте сетевые фильтры или кабели-удлинители к выходу ИБП. Это может привести к выходу ИБП из строя с потерей гарантий как на сетевой фильтр, так и на ИБП.
• Подключите ИБП к розетке, надлежащим образом защищенной от избыточных токов, коротких замыканий и замыканий на землю в процессе монтажа здания.

Предупреждения относительно батарей

- Батареи могут являться источником опасности электрического удара, а также воспламенения в результате короткого замыкания. Соблюдайте надлежащие меры предосторожности. Внутри ИБП нет деталей, обслуживаемых пользователем. Не открывайте корпус ИБП, за исключением случаев замены батареи. Не вскрывайте корпуса батарей и не допускайте их повреждения. Не замыкайте и не шунтируйте клеммы батареи какими-либо предметами. Не утилизируйте батареи путем сжигания, поскольку в этом случае они становятся взрывоопасными. Выплеснутый наружу электролит опасен для кожи и глаз. Кроме того, он может являться токсичным. Перед заменой батарей выключите ИБП и отключите его от электрической сети. Используйте инструменты с изолированными ручками. Замена батарей должна производиться авторизованным сервисным персоналом с использованием батарей аналогичного типа (герметичных свинцово-кислотных аккумуляторных батарей) и в том же количестве. Батареи пригодны для вторичной переработки. См. местные нормативы и требования по утилизации либо руководствуйтесь информацией по утилизации на странице www.rbrc.com. Ассортимент Tripp Lite включает в себя сменные батарейные картриджи для всех моделей ИБП. Посетите веб-страницу Tripp Lite по адресу www.triplite.com/products/battery-finder/, где вы сможете подобрать сменную батарею для вашей модели ИБП.

ВНИМАНИЕ! Батарея может являться источником опасности электрического удара и короткого замыкания. Прикосновение к любой части заземленной батареи может привести к поражению электрическим током. При работе с батареями необходимо соблюдение следующих мер предосторожности:

• Перед работой снимите с себя наручные часы, кольца и другие металлические предметы.

Важные указания по технике безопасности

• Используйте инструменты с изолированными ручками.
• Надевайте резиновые перчатки и обувь.
• Не кладите инструменты или металлические детали на верхние поверхности батарей.
• Перед установкой или техническим обслуживанием батареи отсоединяйте ее от источника зарядного тока и нагрузки.
• Устраняйте заземление батареи на время ее установки и технического обслуживания с целью снижения вероятности поражения электрическим током.
• Если какая-либо деталь батареи заземлена, устраните ее контакт с землей.

Утилизация ИБП и батарей

Pb

Утилизируйте изделия Tripp Lite. В качестве батарей для изделий марки Tripp Lite используются герметичные свинцово-кислотные аккумуляторные батареи. Батареи пригодны для глубокой вторичной переработки. Требования по утилизации определяются местными нормами и правилами.

За информацией по утилизации можно обращаться в компанию Tripp Lite по телефону +1.773.869.1234.

Самая актуальная информация об утилизации батарей и прочих изделий Tripp Lite содержится на веб-сайте компании Tripp Lite.

Для получения этой информации перейдите по следующей ссылке: http://www.tripplite.com/support/recycling-program/

Порядок быстрой установки

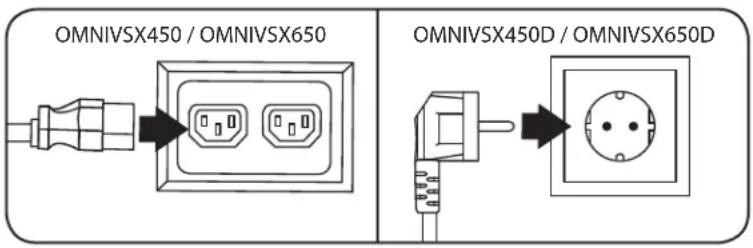

ШАГ 1. Включите вилку ИБП в надлежащим образом заземленную розетку.

После подключения ИБП к настенной розетке нажмите на кнопку питания (для включения ИБП (см. раздел Основной режим работы).

Примечание. При наличии сетевого электропитания автоматическое включение ИБП не производится.

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

ШАГ 2. Включите сетевую вилку своего устройства в ИБП.

Розетки с маркировкой BATTERY & SURGE (БАТАРЕЯ и CETЕВАЯ ФИЛЬТРАЦИЯ) обеспечивают резервное питание от батарей ИБП при отключениях электричества. К этим розеткам следует подключить наиболее важное компьютерное оборудование.

Ваш ИБП предназначается только для поддержания работоспособности электронного оборудования. Если сумма номинальных значений потребляемой мощности в вольтамперах (ВА) всех элементов оборудования, подключенного к розеткам с маркировкой BATTERY/SURGE PROTECTED, превысит выходную мощность ИБП, то это приведет к перегрузке последнего. Номинальные значения потребляемой мощности элементов оборудования указаны на их паспортных табличках. Если номинальное значение потребляемой мощности оборудования указано в амперах (А), то для определения соответствующего значения в ВА умножьте его на 230. Например: 1 А × 230 = 230 ВА. В случае сомнений относительно возможной перегрузки розеток проверьте показание измерителя нагрузки на экране (см. описания режимов работы ИБП/электропитания в разделе Основной режим работы).

Если при включении ИБП на экране ✅ не появляется пиктограмма "Питание от сети переменного тока", выполните следующие действия:

1. Убедитесь в том, что сетевая вилка ИБП включена в розетку сети переменного тока, находящуюся под напряжением.
2. Нажмите на кнопку питания для включения ИБП. При запуске ИБП подается звуковой сигнал.
3. Если ИБП не запускается и после этого, обратитесь за помощью в Службу технической поддержки компании Tripp Lite.

Основной режим работы

Включение/выключение ИБП

• Вставьте сетевую вилку ИБП в заземленную розетку, находящуюся под напряжением.
После этого загорается светодиодный индикатор зеленого цвета, в случае необходимости начинает работать устройство заряда батарей, а розетки с маркировкой SURGE PROTECTED (СЕТЕВАЯ ФИЛЬТРАЦИЯ) начинают пропускать через себя электропитание.
- Подключите оборудование к ИБП. Если сумма номинальных значений потребляемой мощности в вольт-амперах (ВА) всех элементов оборудования, подключенного к розеткам с маркировкой BATTERY/SURGE PROTECTED, превысит выходную мощность ИБП, то это приведет к перегрузке последнего. Номинальные значения потребляемой мощности элементов оборудования указаны на их паспортных табличках. Если номинальное значение потребляемой мощности оборудования указано в амперах (А), то для определения соответствующего значения в ВА умножьте его на 230. Например: 1 А × 230 = 230 ВА.
- Включите ИБП нажатием на кнопку питания ⏻. ИБП издает звуковой сигнал длительностью 2 секунды. Розетки с маркировкой BATTERY/ SURGE PROTECTED начинают пропускать через себя мощность от сети электропитания переменного тока. При необходимости ИБП производит автоматическую подзарядку своих внутренних батарей. После включения ваш ИБП готов к защите подключенного к нему оборудования в случае отключений электричества, понижений или повышений напряжения и возникновения переходных процессов.
- Выключите ИБП нажатием на кнопку питания

Светодиодные индикаторы

Описание	СИД Fault/Отказ(красный)	СИД Battery/Батарея(желтый)	СИД Online/Он-лайн(зеленый)	Предупредительный сигнал
Режим питания от сети Не горит Не горит	Горит Горит Не горит
Режим питания от батарей Не горит	Мигает каждые 10 секунд Не горит	Горит Не горит
Низкий заряд батарей	Горит	Мигает каждую секунду	Не горит	Одиночный звуковой сигнал каждую секунду
Сигнал перегрузки — Режим питания от сети	Не горит Не горит Горит			Одиночный звуковой сигнал каждые 0,5 с
Сигнал перегрузки — Режим питания от батарей	Не горит	Мигает каждую секунду	Не горит	Одиночный звуковой сигнал каждые 0,5 с
Перегрузка — Режим питания от сети	Горит Не горит Не горит			Непрерывный звуковой сигнал
Перегрузка — Режим питания от батарей	Не горит Не горит Не горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He горит He
Заменить батарею	Мигает каждую минуту	Не горит Горит		Одиночный звуковой сигнал каждую минуту
Неисправность	Горит Не горит Не горит			Непрерывный звуковой сигнал

Функциональные возможности

Функциональные возможности ИБП

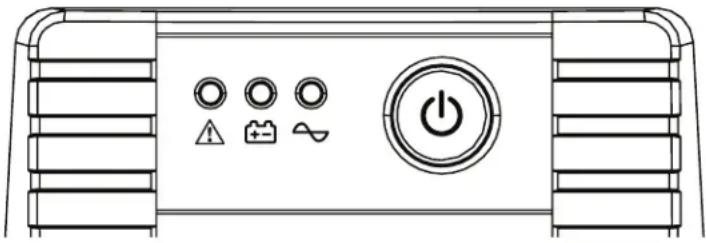

Передняя панель

2 1

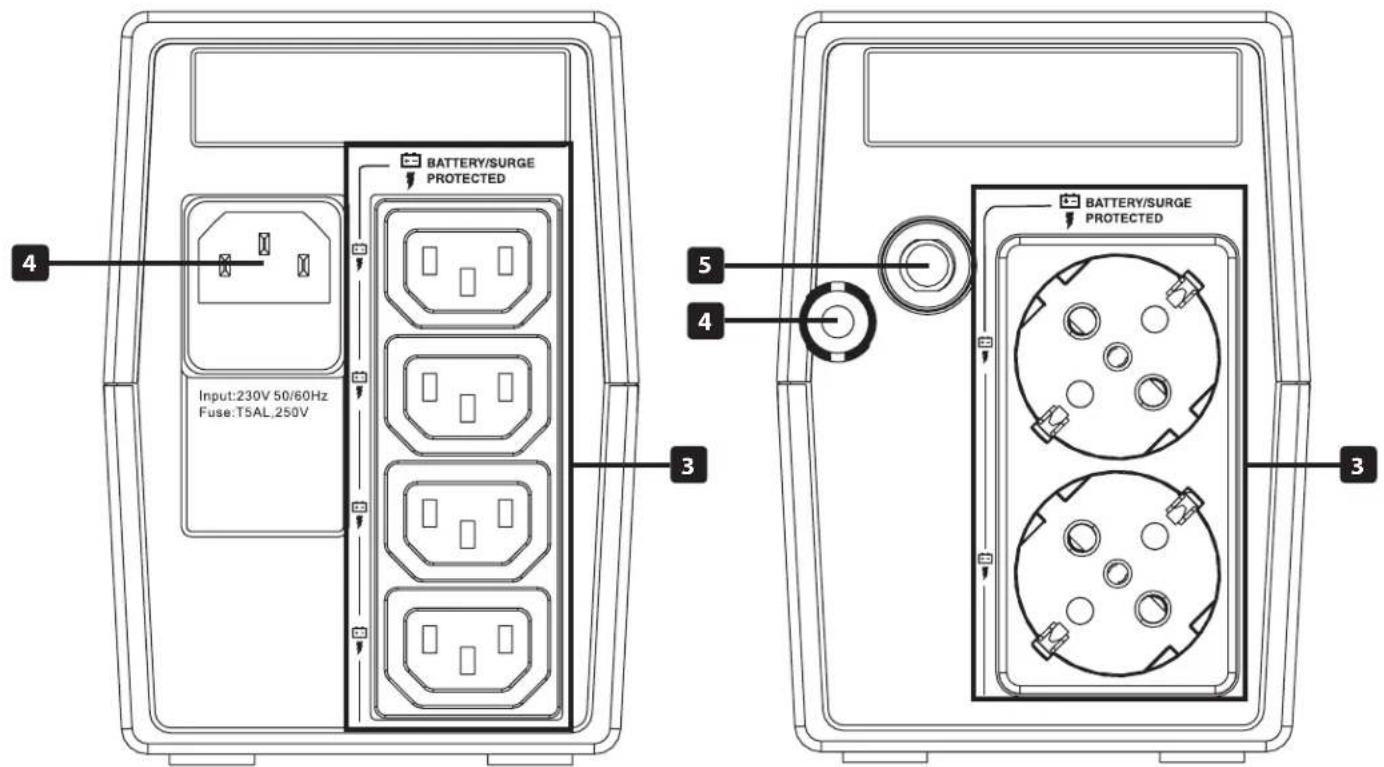

Задняя панель

BATTERY/SURGE PROTECTED Input:230V 50/60Hz Fuse:T5AL,250V 4 5 4 3 BATTERY/SURGE PROTECTED 3

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

1 Кнопка ON/OFF ("ВКЛ/ВЫКЛ"): при включенном ИБП данная кнопка используется для его выключения.
2 Светодиодные индикаторы: представляют информацию о текущем статусе ИБП. Подробное описание см. в разделе Светодиодные индикаторы.
3 Розетки, обеспечивающие резервное питание от батарей/сетевую фильтрацию: эти розетки обеспечивают резервное питание от батарей с высококачественным подавлением выбросов напряжения для критически важных устройств, нуждающихся в поддержании работоспособности за счет резервного питания от батарей.
4 Вход питания переменного тока: используя шнур питания с разъемом C14 (для моделей OMNIVSX450 и OMNIVSX650) или входящий в комплект шнур питания длиной 1,5 м с разъемом Шуко (для моделей OMNIVSX450D и OMNIVSX650D), подключите ИБП к источнику сетевого электропитания.
5 Переустанавливаемый входной автоматический выключатель: обеспечивает защиту вашей электрической цепи от перегрузки по току, создаваемой потребителями, подключенными к ИБП. В случае срабатывания автоматического выключателя отключите часть потребителей, а затем установите его повторно, вдавив кнопку внутрь. Автоматический выключатель рассчитан на 5 А / 250 В переменного тока.

Замена батарей

В нормальных условиях оригинальная батарея вашего ИБП прослужит несколько лет. Замена батареи должна производиться только квалифицированными специалистами. Полную информацию, связанную с обеспечением безопасности батарей, см. в пункте Предупреждения относительно батарей.

Для моделей OMNIVSX450 и OMNIVSX450D требуется одна сменная батарея на 12 В=емкостью 4,5 А·ч.

Для моделей OMNIVSX650 и OMNIVSX650D требуется одна сменная батарея на 12 В=емкостью 7 А·ч.

Для получения более подробной информации о совместимости батарей при замене и порядке оформления заказов приглашаем вас посетить страницу www.triplite.com/products/battery-finder.

В качестве сменных должны использоваться батареи того же типа и в том же количестве: герметичная свинцово-кислотная аккумуляторная батарея (SLA) на 12 В, 6 элементов, в соответствии с требованиями UL 1989.

Имеет место энергетический опасный фактор. Перед заменой батарей следует снимать с себя токопроводящие ювелирные украшения, такие как цепочки, наручные часы и кольца. Большое количество энергии, проходящее через такие материалы, может вызывать серьезные ожоги.

Хранение и техническое обслуживание

Хранение

Во избежание саморазряда батарей все подключенное оборудование должно быть выключено и отсоединено от ИБП. Для отключения устройства от источника питания переменного тока нажмите на кнопку питания ⏻ и удерживайте ее в течение одной секунды. После этого ИБП будет полностью выключен (обесточен) и готов к хранению. Если вы планируете хранение своего ИБП в течение длительного периода времени, производите полную подзарядку батарей ИБП каждые три месяца. Для этого включите сетевую вилку ИБП в розетку сети переменного тока, включите его путем нажатия кнопки кнопки питания ⏻ и ее удержания в течение одной секунды и оставьте батареи для подзарядки на 4-6 часов. Хранение ИБП с разряженными батареями в течение длительного срока может привести к невозобновляемой потере их емкости.

Техническое обслуживание

Компания Tripp Lite предлагает ряд Программ расширенной гарантии и обслуживания на объекте. Более подробная информация о техническом обслуживании изложена на странице

www.triplite.com/support. Перед возвратом своего изделия в целях технического обслуживания просьба выполнить следующие действия:

1. Внимательно изучите порядок монтажа и эксплуатации устройства, приведенный в настоящем руководстве, во избежание проблем, которые могут возникнуть в ходе работы из-за неправильного понимания приведенных в руководстве указаний.
2. Если проблему решить не удалось, не обращайтесь к продавцу и не возвращайте изделие ему. В этом случае посетите интернет-страницу по адресу: www.tripplite.com/support.
3. Если возникшая проблема требует проведения ремонта или технического обслуживания, зайдите на страницу www.triplite.com/support и нажмите на ссылку Product Returns (Возврат изделий). Здесь вы можете запросить номер Returned Material Authorization (RMA) (разрешение на возврат материалов), который необходим для проведения технического обслуживания. Для заполнения этой простой онлайн-формы потребуется указать номер модели и серийный номер вашего изделия, а также общие сведения о покупателе. Номер RMA вместе с указаниями по транспортировке будет направлен вам по электронной почте. Действие гарантии не распространяется на какие бы то ни было убытки (прямые, косвенные, последующие или вызванные особыми обстоятельствами), связанные с транспортировкой изделия в адрес компании Tripp Lite или ее уполномоченного сервисного центра. Стоимость транспортировки изделий в адрес компании Tripp Lite или ее уполномоченного сервисного центра должна быть оплачена авансом. Номер RMA должен быть указан на внешней стороне упаковки. Если возврат изделия производится в период действия гарантии, то необходимо приложить копию товарного чека продавца. Возврат изделия для проведения ремонта или технического обслуживания должен производиться застрахованным перевозчиком по адресу, указанному в ответе на ваш запрос номера RMA.

Соблюдение установленных норм

Идентификационные номера соответствия нормативным требованиям

В целях сертификации на соответствие нормативным требованиям и опознавания приобретенному вами изделию марки Tripp Lite присвоен уникальный серийный номер. Серийный номер располагается на заводской табличке вместе со всеми необходимыми отметками о приемке и прочей информацией. При запросе информации о соответствии данного изделия нормативным требованиям обязательно указывайте его серийный номер. Номер серии не следует путать с торговым наименованием изделия или номером его модели.

Требования ЭМС для моделей с сертификатами ЭМС категории С2 (для отдельных моделей):

ВНИМАНИЕ! Данный ИБП относится к категории С2. При использовании в жилом помещении данное изделие может вызывать радиопомехи, в случае чего пользователю может быть необходимо предпринять дополнительные меры.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
- Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.

Примечание относительно маркировки

На маркировке использованы два символа.

V\~ : напряжение переменного тока

В-напряжение постоянного тока
