OMNIVSX650D - Onduleur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS)
Marque	Tripp Lite
Modèle	OMNIVSX650D
Tension d'entrée nominale	230 V CA, 50/60 Hz
Fusible d'entrée	T5AL, 250 V
Disjoncteur réarmable	5 A, 250 V CA
Prises de sortie	Prises BATTERY/SURGE PROTECTED
Batterie	12 V CC, 7 Ah, plomb scellé, 6 cellules
Capacité de sortie (estimation)	650 VA
Indicateurs DEL	Verte (mode ligne), Orange (batterie), Rouge (défaillance)
Alarme sonore	Oui (bip pour batterie faible, surcharge, etc.)
Protection	Contre les surtensions, baisses de tension, coupures de courant
Remplacement de batterie	Possible par un personnel qualifié
Stockage	Recharge complète des batteries tous les 3 mois
Entretien	Réparation via service agréé Tripp Lite (www.tripplite.com/support)
Conformité	DEEE (Union Européenne)
Accessoires inclus	Cordon d'alimentation avec fiche Schuko
Température de fonctionnement	0 °C à 40 °C
Ventilation	Orifices de ventilation - ne pas obstruer
Protection contre les surcharges	Disjoncteur d'entrée réarmable

FOIRE AUX QUESTIONS - OMNIVSX650D Tripp Lite

Comment installer mon onduleur OMNIVSX650D ?

Placez l’onduleur sur une surface solide et plane, à l’intérieur, à l’abri de l’humidité et de la chaleur excessive. Branchez-le directement sur une prise secteur avec terre, sans utiliser de rallonge. Appuyez sur le bouton MARCHE pour l’allumer (il ne s’allume pas automatiquement). Branchez vos appareils sensibles sur les prises BATTERY/SURGE PROTECTED.

Que faire si l’onduleur ne s’allume pas ?

Vérifiez que l’onduleur est branché sur une prise secteur alimentée. Appuyez sur le bouton MARCHE/ARRÊT. Vous devez entendre un bip lors du démarrage. Si rien ne se produit, contactez le service d’assistance technique Tripp Lite.

Comment interpréter les voyants DEL ?

La DEL verte indique le mode ligne (alimentation secteur). La DEL orange clignotante signale le mode batterie. La DEL rouge indique une défaillance ou une surcharge. Consultez le tableau des indicateurs dans le manuel pour les détails.

Comment remplacer la batterie ?

Le remplacement doit être effectué par un personnel qualifié. Utilisez une batterie de remplacement de 12 V CC, 7 Ah, au plomb scellé (référence Tripp Lite R.B.C.). Débranchez l’onduleur du secteur, retirez tout bijou métallique, et suivez les instructions de sécurité. Contactez Tripp Lite pour la batterie adaptée.

Puis-je brancher une multiprise ou un parasurtenseur sur l’onduleur ?

Non, ne branchez pas de multiprise ou de parasurtenseur sur les prises de sortie de l’onduleur. Cela risquerait de l’endommager et d’annuler la garantie.

Que faire en cas de surcharge ?

Si l’alarme retentit toutes les demi-secondes ou en continu, débranchez un ou plusieurs appareils des prises BATTERY/SURGE PROTECTED pour réduire la charge. Vérifiez que la puissance totale (VA) des appareils ne dépasse pas 650 VA.

Comment stocker l’onduleur pendant une longue période ?

Éteignez et débranchez tous les équipements, puis appuyez sur le bouton MARCHE/ARRÊT pendant une seconde pour éteindre complètement l’onduleur. Rechargez les batteries tous les trois mois en branchant l’onduleur sur le secteur et en le laissant charger 4 à 6 heures.

Que faire si l’alarme retentit en continu ?

Une alarme continue indique une défaillance de l’onduleur ou une surcharge. Si c’est une surcharge, réduisez la charge. Si le problème persiste, contactez le support technique Tripp Lite.

Quel type de batterie de remplacement utiliser pour le OMNIVSX650D ?

Utilisez une batterie au plomb scellée de 12 V CC, 7 Ah, conforme à la norme UL 1989. Consultez le site www.tripplite.com/products/battery-finder pour la référence exacte.

Comment contacter le support technique Tripp Lite ?

Visitez le site www.tripplite.com/support pour obtenir de l’aide, demander un numéro RMA pour une réparation ou trouver des informations sur le recyclage. Vous pouvez également appeler le +1.773.869.1234.

MODE D'EMPLOI OMNIVSX650D Tripp Lite

Onduleurs (UPS)

Modèles :

OMNIVSX450D, OMNIVSX450, OMNIVSX650D, OMNIVSX650

(Numéros de série : AG-87DD, AG-02FA, AG-87DF, AG-02FB)

Importantes consignes de sécurité.....16

Installation rapide......17

Opérations de base......18

Marche/Arrêt de l'onduleur....18

Indicateurs DEL 18

Caractéristiques...19

Caractéristiques de l'onduleur......19

Remplacement de la batterie.....20

Stockage et entretien....20

Conformité aux normes......21

English....1

Español....8

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 États-Unis • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Tous droits réservés.

Importantes consignes de sécurité

Ce manuel contient des instructions et des avertissements devant être suivis pour l'installation, l'utilisation et le rangement de ce produit. Le non-respect de ces avertissements pourrait annuler votre garantie.

Avertissements concernant l'emplacement de l'onduleur

• Installez votre onduleur à l'intérieur et veillez à ce qu'il ne soit pas dans un endroit trop humide ou trop chaud, ou en contact avec des contaminants conducteurs, de la poussière ou la lumière directe du soleil.
• Pour des performances optimales, veillez à ce que la température intérieure soit maintenue entre 0 °C et 40 °C.
• Laissez un espace suffisant tout autour de l'onduleur afin d'assurer une ventilation adéquate.
• L'onduleur doit toujours être posé verticalement sur une surface solide et plane. Ne bloquez pas les ventilateurs ou les orifices de ventilation, car cela empêcherait le bon refroidissement de l'intérieur de l'appareil et pourrait causer des dommages non couverts par la garantie.

Avertissements concernant le branchement de l'onduleur

• Branchez directement votre onduleur à une prise secteur avec terre. Ne branchez pas l'onduleur sur lui-même : cela l'endommagerait gravement.
• Ne modifiez pas la fiche de l'onduleur et n'utilisez pas un adaptateur qui empêcherait la connexion à la terre de l'onduleur.
• N'utilisez pas de rallonge pour brancher l'onduleur à une prise secteur.
• Si l'onduleur est alimenté par un générateur CA motorisé, celui-ci doit fournir un courant filtré, de haute qualité et convenant aux ordinateurs.
• La prise secteur à laquelle l'onduleur est branché doit être située à proximité de celui-ci et facilement accessible.

Avertissements concernant le branchement de l'équipement

La protection contre les court-circuits et contre les surtensions est fournie par l'installation du bâtiment.

Pour réduire le risque d'incendie, branchez l'appareil uniquement à un circuit fournissant une protection contre les surtensions au circuit de dérivation. La fiche du cordon d'alimentation sert de dispositif de déconnexion. Assurez-vous que la prise secteur à laquelle l'appareil est branché est située près de celui-ci et facilement accessible.

• L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée car une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à la sécurité ou à l'efficacité d'un tel dispositif.
• Ne branchez pas de parasurtenseurs ou de rallonges en sortie de votre onduleur. Cela risquerait d'endommager l'onduleur et d'annuler la garantie à la fois de l'onduleur et du parasurtenseur.
• Branchez l'onduleur à une prise secteur correctement protégée contre les surtensions, les courts-circuits et les défauts de terre, et intégrée dans l'installation du bâtiment.

Avertissements concernant les batteries

- Les batteries peuvent présenter un risque de décharge électrique et de brûlures en raison d'un courant de court-circuit élevé. Observez les précautions d'usage. Vous ne pouvez réparer aucun des composants internes de l'onduleur. N'ouvrez jamais l'onduleur, sauf pour remplacer les batteries. N'ouvrez jamais et n'endommagez jamais les batteries. Ne court-circuitez pas et ne pontez pas les bornes des batteries avec un objet quelconque. Ne jetez pas les batteries au feu car elles pourraient exploser. L'électrolyte libéré est nocif pour la peau et les yeux, et peut être toxique. Débranchez et éteignez l'onduleur avant de remplacer les batteries. Utilisez des outils munis de poignées isolées. Le remplacement des batteries doit uniquement être effectué par un personnel de service agréé, en utilisant le même nombre et le même type de batteries (au plomb scellées). Les batteries sont recyclables. Consultez la réglementation locale relative à leur mise au rebut ou visitez le site www.rbrc.com pour en savoir plus sur le recyclage des batteries. Tripp Lite propose une gamme complète de recharges de batteries de rechange pour onduleurs (R.B.C.). Visitez le site www.triplite.com/products/battery-finder pour trouver la batterie de rechange spécifique à votre onduleur.

ATTENTION : une batterie peut présenter un risque de choc électrique et un courant de court-circuit élevé. Entrer en contact avec une batterie reliée à la terre peut entraîner un choc électrique. Les précautions suivantes doivent être respectées lorsque vous travaillez sur des batteries :

• Enlevez votre montre, vos bagues et tout autre objet métallique.
• Utilisez des outils munis de poignées isolées.
• Portez des gants et des bottes en caoutchouc.
• Ne posez pas d'outils ou de pièces métalliques sur les batteries.

Importantes consignes de sécurité

• Débranchez la source de recharge et les charges avant d'installer ou d'entretenir les batteries.
• Retirez les masses des batteries pendant l'installation et l'entretien afin de réduire les risques de choc électrique.
• Débranchez la liaison à la terre si une partie de la batterie se trouve être mise à la terre.

Recyclage de l'onduleur et des batteries

Veuillez recycler les produits Tripp Lite. Les batteries utilisées dans les produits Tripp Lite sont des batteries au plomb scellées. Ces batteries sont facilement recyclables. Consultez la réglementation locale pour connaître les exigences de mise au rebut.

Pour toute information sur le recyclage, vous pouvez contacter Tripp Lite au : +1.773.869.1234.

Visitez le site Web de Tripp Lite pour les dernières informations sur le recyclage des batteries ou sur les produits Tripp Lite.

Veuillez suivre ce lien : http://www.tripplite.com/support/recycling-program/

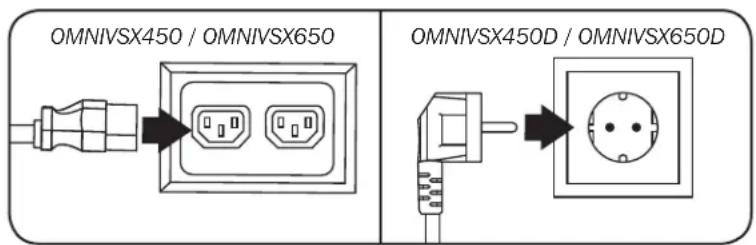

Étape 1 : branchez l'onduleur à une prise secteur avec terre.

Après avoir branché l'onduleur à la prise secteur, appuyez sur le bouton pour allumer l'onduleur (Voir Opérations de base).

Remarque : l'onduleur ne s'allume pas automatiquement lorsqu'il est branché au secteur.

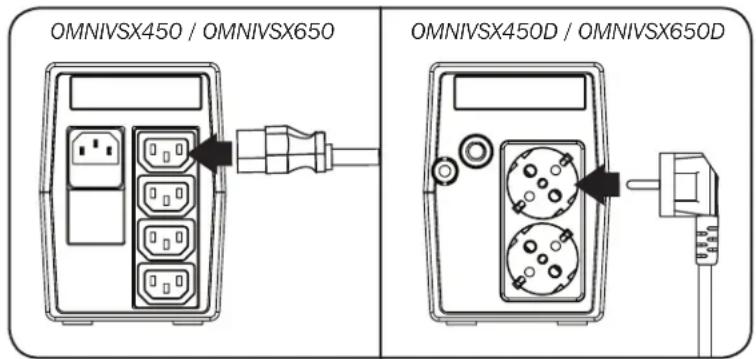

Étape 2 : branchez votre équipement à l'onduleur.

Les prises marquées BATTERY & SURGE offrent une prise en charge par la batterie de secours de l'onduleur en cas de coupure de courant. Branchez votre matériel informatique sensible à ces prises.

Votre onduleur est conçu pour prendre en charge les équipements électroniques uniquement. Vous surchargerez l'onduleur si le total des puissances électriques apparentes (VA) de tous les équipements connectés aux prises BATTERY / SURGE PROTECTED dépasse la capacité de sortie de l'onduleur. La valeur de la puissance électrique apparente (VA) de vos appareils se trouve sur leur plaque signalétique. Si la puissance de l'appareil est exprimée en ampères (A), multipliez ce nombre par 230 pour déterminer la puissance électrique apparente (VA). Par exemple : 1 A × 230 = 230 VA. Si vous pensez avoir surchargé les prises, consultez les écrans Load Meter (voir Affichage des conditions d'alimentation / de l'onduleur sous Opérations de base).

Si l'icône d'alimentation CA ne s'allume pas lorsque l'onduleur est mis sous tension, essayez ce qui suit :

1. Vérifiez que l'onduleur est branché à une prise secteur alimentée.
2. Appuyez sur le bouton pour allumer l'onduleur. Vous devez entendre un bip lorsque l'onduleur démarre.
3. Si l'onduleur ne démarre toujours pas, contactez le service d'assistance technique de Tripp Lite.

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

Marche/arrêt de l'onduleur

• Branchez l'onduleur à une prise secteur avec terre. La DEL verte s'allume, le chargeur de batterie s'enclenche au besoin et les prises « SURGE PROTECTED » commencent à faire passer l'alimentation CA.
• Branchez l'équipement à l'onduleur : vous surchargerez l'onduleur si le total des puissances électriques apparentes (VA) de tous les équipements connectés aux prises « BATTERY / SURGE PROTECTED » dépasse la capacité de sortie de l'onduleur. La valeur de la puissance électrique apparente (VA) de vos appareils se trouve sur leur plaque signalétique. Si la puissance de l'appareil est exprimée en ampères (A), multipliez ce nombre par 230 pour déterminer la puissance électrique apparente (VA). Par exemple : 1 A × 230 = 230 VA.
• Allumez l'onduleur : appuyez sur le bouton ⏻. L'alarme de l'onduleur retentit pendant 2 secondes. Les sorties « BATTERY/SURGE PROTECTED » commencent à envoyer le courant de ligne CA. L'onduleur recharge automatiquement les batteries internes si nécessaire. Une fois allumé, votre onduleur est prêt à protéger l'équipement connecté contre les coupures de courant, les baisses de tension, les surtensions et les surtensions transitoires.
• Éteignez l'onduleur : appuyez sur le bouton

Indicateurs DEL

Description	DEL de défaillance (Rouge)	DEL de batterie (Orange)	DEL du mode On-line (Verte) Alarme
Mode ligne Éteinte Éteinte Allumée	Éteinte
Mode batterie Éteinte		Clignote toutes les 10 secondes	Éteinte Éteinte
Batterie faible Allumée		Clignote toutes les secondes	Éteinte	Retentit toutes les secondes
Alarme de surcharge - Mode ligne	Éteinte Éteinte Allumée			Retentit toutes les 1/2 secondes
Alarme de surcharge - Mode batterie	Éteinte	Clignote toutes les secondes	Éteinte	Retentit toutes les 1/2 secondes
Surcharge - Mode ligne	Allumée Éteinte Éteinte Retentit en continu
Surcharge - Mode batterie	Éteinte Éteinte Éteinte Éteinte
Changer la batterie	Clignote toutes les minutes	Éteinte Allumée		Retentit toutes les minutes
Défaillance	Allumée Éteinte Éteinte Retentit en continu

Caractéristiques de l'onduleur

Face avant

2 1

Face arrière

BATTERY/SURGE PROTECTED Input:230V 50/60Hz Fuse:T5AL,250V 4 5 4 3 BATTERY/SURGE PROTECTED 3

OMNIVSX450 / OMNIVSX650 OMNIVSX450D / OMNIVSX650D

1 Bouton MARCHE/ARRÊT : lorsque l'onduleur est allumé, appuyez sur ce bouton pour l'éteindre. 2 Indicateurs DEL : indiquent l'état actuel de l'onduleur. Voir le paragraphe Indicateurs DEL pour une description complète. 3 Prises « BATTERY / SURGE PROTECTED » : ces prises offrent une prise en charge par la batterie de secours et une suppression de surtension de qualité supérieure pour les appareils sensibles nécessitant une prise en charge par la batterie de secours. 4 Alimentation secteur : utilisez un cordon d'alimentation C14 (modèles OMNIVSX450 et OMNIVSX650) ou le cordon d'alimentation de 1,5 m avec fiche Schuko fourni (modèles OMNIVSX450D et OMNIVSX650D) pour brancher l'onduleur au secteur. 5 Disjoncteur d'entrée réarmable : protège votre circuit électrique contre les surtensions provenant de la charge de l'onduleur. Si ce disjoncteur se déclenche, retirez une partie de la charge, puis réarmez-le en appuyant dessus. Calibre du disjoncteur : 5 A, 250 V CA.

Remplacement de la batterie

Dans des conditions normales, la batterie d'origine de votre onduleur durera plusieurs années. Le remplacement de la batterie ne doit être effectué que par du personnel qualifié. Reportez-vous aux Avertissements concernant la batterie pour des informations complètes concernant la sécurité des batteries.

Les modèles OMNIVSX450 et OMNIVSX450D requièrent une batterie de remplacement de 12 V CC, 4,5 Ah.

Les modèles OMNIVSX650 et OMNIVSX650D requièrent une batterie de remplacement de 12 V CC, 7 Ah.

Pour tout complément d'information sur les commandes et la compatibilité des batteries de remplacement, consultez la page www.tripplite.com/products/battery-finder.

Le remplacement de batterie doit être effectué en utilisant la même quantité et le même type de batterie : batterie au plomb scellée de 12 V CC à 6 cellules conforme à la norme UL 1989.

Risque de danger électrique. Avant de remplacer des batteries, retirez tout bijou conducteur, y compris toute chaîne, montre et bague. La puissante énergie passant dans les matériaux conducteurs peut causer de graves brûlures.

Stockage

Pour éviter de décharger la batterie, tous les équipements connectés doivent être éteints et débranchés de l'onduleur. Appuyez sur le bouton pendant une seconde, puis débranchez l'onduleur du secteur. Votre onduleur sera alors complètement hors tension (désactivé) et prêt à être rangé. Si vous envisagez de stocker votre onduleur pendant une période prolongée, rechargez complètement les batteries tous les trois mois. Branchez l'onduleur à une prise secteur alimentée, allumez-le en appuyant sur le bouton pendant une seconde et laissez les batteries se recharger pendant 4 à 6 heures. Si les batteries de votre onduleur restent déchargées trop longtemps, elles peuvent subir une perte permanente de capacité.

Entretien

Tripp Lite propose divers programmes de garantie étendue et d'entretien sur site. Pour plus de détails, veuillez visiter le site www.triplite.com/support. Avant de renvoyer votre produit pour réparation, procédez comme suit :

1. Passez en revue les procédures d'installation et d'utilisation de ce manuel pour vous assurer que le problème ne provient pas d'une interprétation incorrecte des instructions.
2. Si le problème persiste, ne contactez pas et ne retournez pas immédiatement le produit à votre revendeur. Au lieu de cela, visitez le site www.tripplite.com/support.
3. Si le problème nécessite une réparation, rendez-vous sur le site www. triplite. com/support et cliquez sur le lien « Retour du produit ». Vous pourrez alors demander un numéro d'autorisation de retour de matériel (RMA), exigé pour toute réparation. Ce simple formulaire en ligne vous demandera de fournir la référence et le numéro de série de votre appareil, ainsi que d'autres renseignements sur l'acheteur. Le numéro RMA et les consignes d'expédition vous seront envoyés par courriel. Tout dommage (direct, indirect, spécial ou consécutif) au produit encouru lors de l'expédition à Tripp Lite ou à un centre de service agréé Tripp Lite ne sera pas couvert par la garantie. Les frais de transport des produits envoyés à Tripp Lite ou à un centre de service agréé Tripp Lite doivent être payés d'avance. Indiquez le numéro RRMA sur une face extérieure du colis. Si le produit est encore sous garantie, veuillez joindre une copie de votre reçu. Renvoyez le produit pour réparation en vous adressant à un transporteur assuré dont l'adresse vous a été fournie lorsque vous avez demandé le numéro RMA.

Numéros d'identification de conformité aux règlements

Pour des raisons d'identification et de conformité aux règles de certification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série est indiqué sur la plaque signalétique du produit, où vous pouvez aussi trouver toutes les marques de certification et les informations nécessaires. Pour toute demande d'informations relatives à la conformité de ce produit, veuillez toujours mentionner le numéro de série. Le numéro de série ne doit pas être confondu avec le nom commercial ou le numéro de référence du produit.

Caractéristiques CEM pour les modèles avec homologation CEM de catégorie C2 (modèles sélectionnés) :

AVERTISSEMENT : ce produit est un onduleur de catégorie C2. Dans un environnement résidentiel, ce produit peut provoquer des interférences radio, et des mesures supplémentaires doivent donc être prises pour parer à cette éventualité.

Informations de conformité DEEE pour les clients tripp lite et les spécialistes du recyclage (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès de Tripp Lite, il est habilité à :

• Échanger l'équipement usagé devant être recyclé contre un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Envoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Tripp Lite mène une politique d'amélioration constante. Les caractéristiques techniques du produit peuvent être modifiées sans préavis.

Note sur l'étiquette

Deux symboles sont utilisés sur l'étiquette.

V~ : tension CA

V=: tension CC
