DMCS60105HDS - TV-Möbel Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler Wagen für Flachbildschirme
Marke	Tripp Lite
Modell	DMCS60105HDS
Maximale Tragfähigkeit	100 kg (220 lb)
Kompatible Bildschirmgröße	Bis zu 60 Zoll
VESA-Norm	Kompatibel mit den meisten VESA-Normen (bis 600x400 mm)
Material	Robustes Stahl
Rollen	4 robuste, verriegelbare Rollen
Verriegelungssystem	Inklusive Kombinationsschloss
Höhenverstellbar	Ja, über Montagearm
Verwendung	Nur für Innenräume
Garantie	5 Jahre beschränkt
Ungefähres Nettogewicht	25 kg
Abmessungen (L x B x H)	Ca. 80 x 60 x 150 cm (je nach Konfiguration)
Farbe	Schwarz
Zertifizierung	Entspricht den Sicherheitsnormen
Support	Tripp Lite Kundendienst
Wartung	Alle 3 Monate prüfen, mit einem weichen Tuch reinigen

Häufig gestellte Fragen - DMCS60105HDS Tripp Lite

Wie montiere ich den Wagen DMCS60105HDS?

Befolgen Sie die Anweisungen im Handbuch. Beginnen Sie mit der Montage der verriegelbaren Rollen in den vorgesehenen Schlitzen, dann montieren Sie die Montagearme mit den entsprechenden Schrauben. Es wird empfohlen, sich von einer anderen Person helfen zu lassen oder Hebezeug zu verwenden.

Wie hoch ist die maximale Tragfähigkeit dieses Wagens?

Die maximale Tragfähigkeit beträgt 100 kg (220 lb). Überschreiten Sie dieses Limit niemals, um Schäden oder Verletzungen zu vermeiden.

Ist dieser Wagen mit allen Bildschirmen kompatibel?

Er ist mit den meisten Flachbildschirmen bis 60 Zoll kompatibel und unterstützt gängige VESA-Normen. Überprüfen Sie vor der Installation die Abmessungen und das Gewicht Ihres Bildschirms.

Sind die Rollen verriegelbar?

Ja, die 4 Rollen sind robust und mit einem Verriegelungsmechanismus ausgestattet, um den Wagen sicher zu arretieren.

Kann ich den Wagen im Freien verwenden?

Nein, dieses Produkt ist nur für die Innenverwendung konzipiert. Witterungseinflüsse könnten zu Ausfällen oder Verletzungen führen.

Wie sichere ich den Bildschirm auf dem Wagen?

Verwenden Sie das mitgelieferte Kombinationsschloss oder die mitgelieferte Hardware, um den Bildschirm zu befestigen. Stellen Sie sicher, dass alle Schrauben ordnungsgemäß angezogen sind, ohne übermäßige Kraft anzuwenden.

Wie hoch ist die Garantie dieses Produkts?

Tripp Lite bietet eine beschränkte 5-jährige Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler bei normaler Nutzung abdeckt.

Wie pflege ich den Wagen?

Überprüfen Sie regelmäßig (mindestens alle 3 Monate), ob alle Befestigungen fest sind und der Wagen in gutem Zustand ist. Reinigen Sie ihn mit einem weichen, trockenen Tuch.

Sind Ersatzteile erhältlich?

Ja, für fehlende oder defekte Teile wenden Sie sich an den Tripp Lite Kundendienst unter tripplite.com/support, um Unterstützung zu erhalten.

Kann ich einen gebogenen Bildschirm auf diesem Wagen montieren?

Das hängt von der VESA-Kompatibilität und dem Gewicht ab. Überprüfen Sie die Spezifikationen Ihres Bildschirms. Der Wagen nimmt Flachbildschirme auf und kann für einige gebogene Bildschirme geeignet sein, wenn die VESA-Halterung kompatibel ist.

BEDIENUNGSANLEITUNG DMCS60105HDS Tripp Lite

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

400 x 400/600 x 400 800 x 400/800 x 600 1000 x 600

DVD

220 lb. (100 kg)

EINGESTUFT

25 kg

(55 lb.)

EINGESTUFT

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden darf. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit gutem mechanischen Geschick und Grundkenntnissen im Bauen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produkts im Freien kann zu Fehlfunktionen und/oder Verletzungen führen.

Garantie

5 Jahre eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

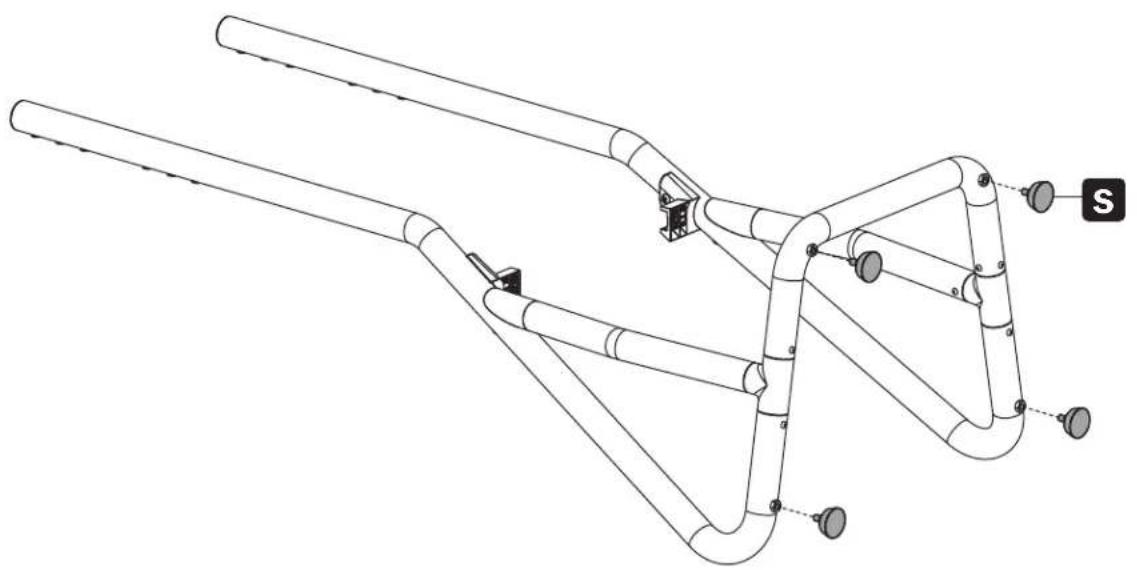

Zur Verwendung als fester Ständer

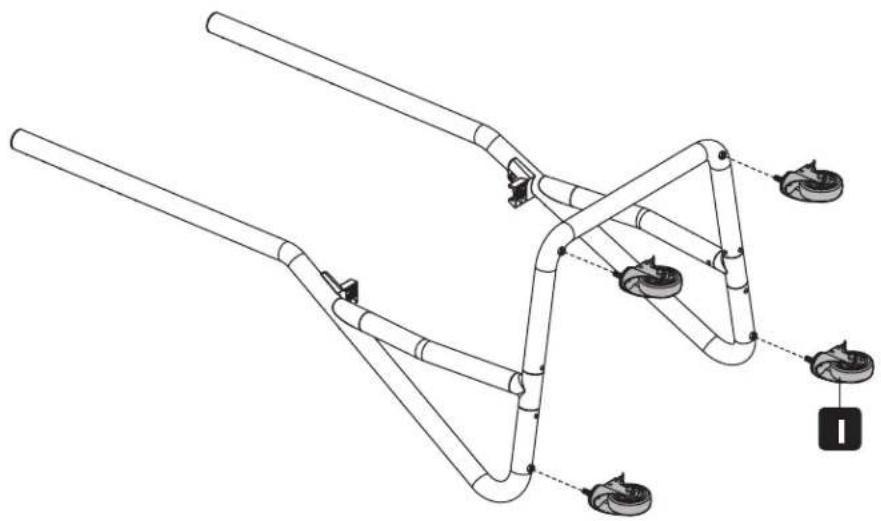

Zur Verwendung als mobiler Wagen

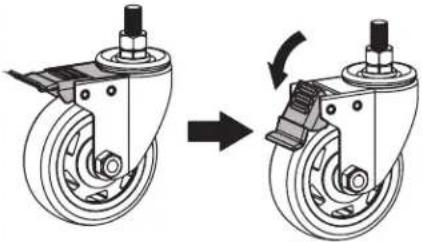

Installieren Sie die Schwerlast-Rollen mit Verriegelung in die dafür vorgesehenen Aussparungen mit Innengewinde. Ziehen Sie die Rollen mit dem Schraubenschlüssel R fest.

Für Bildschirme mit flacher Rückseite

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

ACHTUNG:

Ziehen Sie die Schrauben nicht zu fest an.

Montage

6b

Für Bildschirme mit vertiefter Rückseite oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

ACHTUNG:

Ziehen Sie die Schrauben nicht zu fest an.

Montage

7

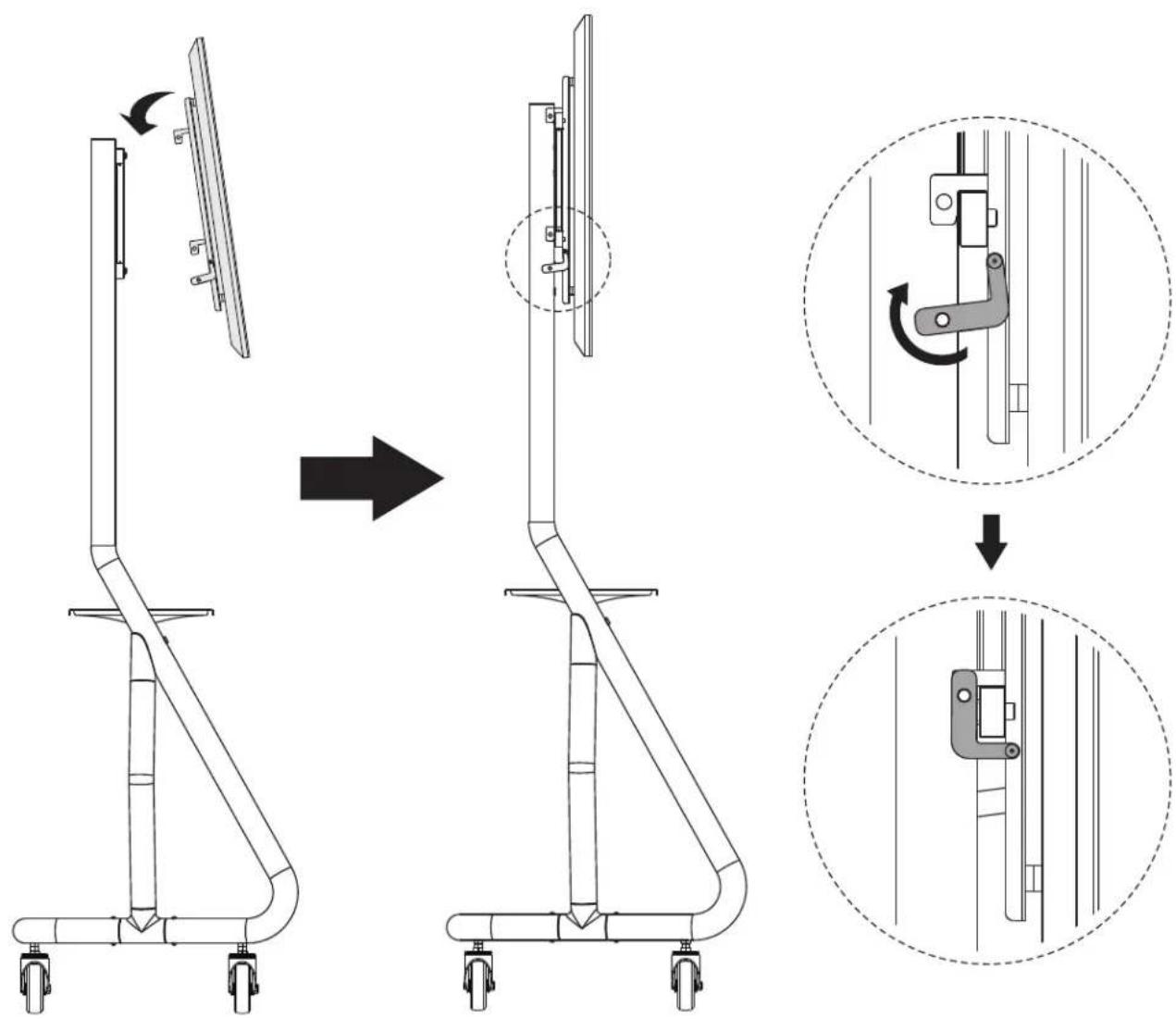

Hinweis: Hängen Sie die Montagearme mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung auf die Montagehalterungen.

ACHTUNG:

Stellen Sie sicher, dass der Bildschirm richtig montiert ist, bevor Sie ihn loslassen.

Montage

8

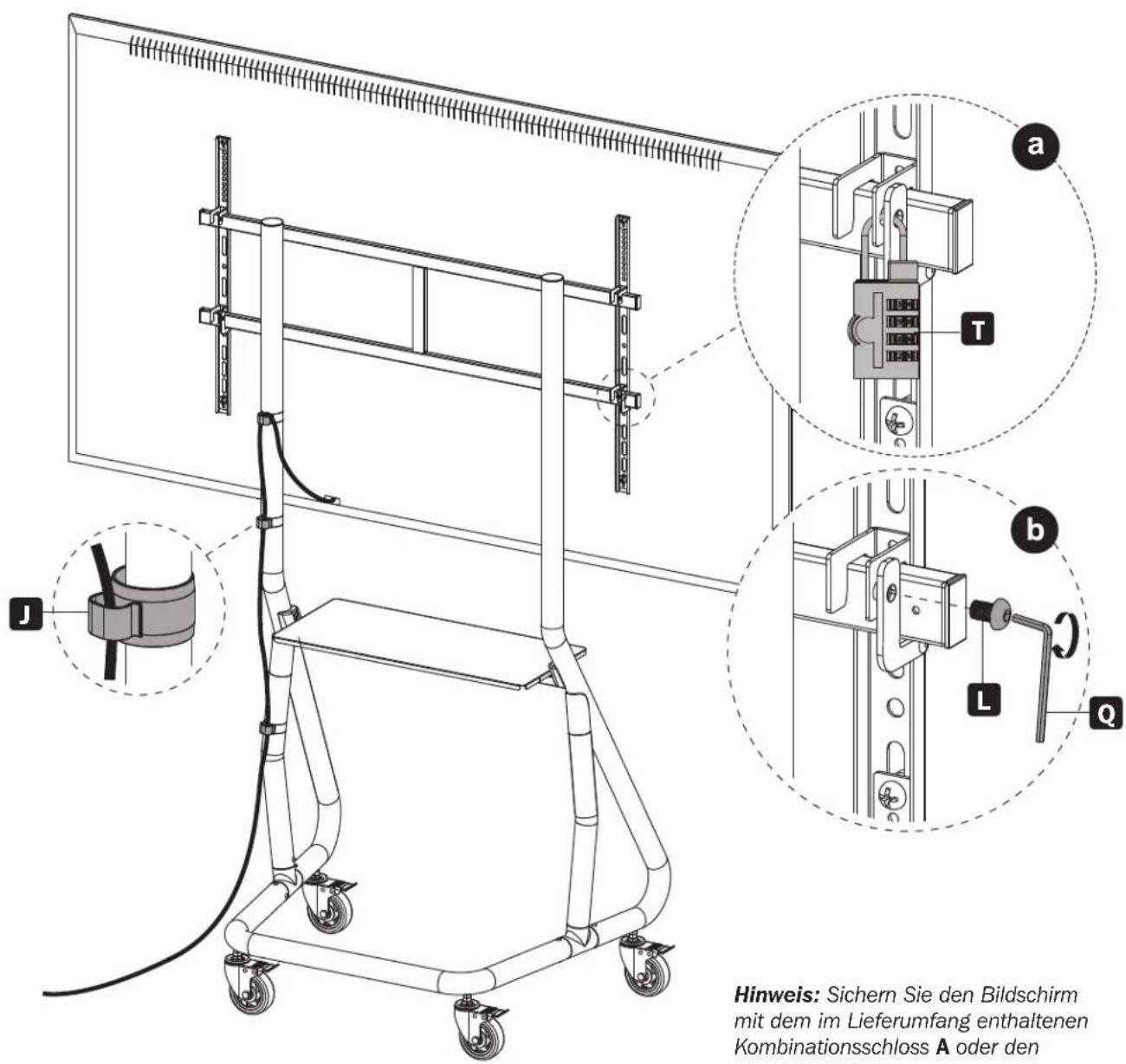

Hinweis: Sichern Sie den Bildschirm mit dem im Lieferumfang enthaltenen Kombinationsschloss A oder den Montageteilen B.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
