Тип продукта	Передвижная тележка для плоского экрана
Марка	Tripp Lite
Модель	DMCS60105HDS
Максимальная нагрузка	100 кг (220 фунтов)
Совместимый размер экрана	До 60 дюймов
Стандарт VESA	Совместимость с большинством стандартов VESA (до 600x400 мм)
Материал	Прочная сталь
Колесики	4 прочных фиксируемых колесика
Запирающий механизм	Встроенный кодовый замок
Регулируемая высота	Да, с помощью монтажного кронштейна
Использование	Только для помещений
Гарантия	Ограниченная 5 лет
Примерный чистый вес	25 кг
Размеры (Д x Ш x В)	Примерно 80 x 60 x 150 см (в зависимости от конфигурации)
Цвет	Черный
Сертификация	Соответствует стандартам безопасности
Поддержка	Служба поддержки клиентов Tripp Lite
Обслуживание	Проверять каждые 3 месяца, протирать мягкой тканью

Часто задаваемые вопросы - DMCS60105HDS Tripp Lite

Как собрать тележку DMCS60105HDS?

Следуйте инструкциям, приведенным в руководстве. Начните с установки фиксируемых колесиков в предусмотренные пазы, затем соберите монтажные кронштейны с помощью соответствующих винтов. Рекомендуется привлечь помощника или использовать подъемное оборудование.

Какова максимальная нагрузка, которую выдерживает эта тележка?

Максимальная нагрузка составляет 100 кг (220 фунтов). Никогда не превышайте этот предел, чтобы избежать повреждений или травм.

Совместима ли эта тележка со всеми экранами?

Она совместима с большинством плоских экранов до 60 дюймов и поддерживает распространенные стандарты VESA. Перед установкой проверьте размеры и вес вашего экрана.

Можно ли заблокировать колесики?

Да, все 4 колесика прочные и оснащены запирающим механизмом для надежной фиксации тележки.

Можно ли использовать тележку на улице?

Нет, это изделие предназначено только для использования в помещении. Воздействие непогоды может привести к поломке или травмам.

Как закрепить экран на тележке?

Используйте входящий в комплект кодовый замок или прилагаемые крепежные детали, чтобы зафиксировать экран. Убедитесь, что все винты затянуты правильно, без чрезмерного усилия.

Какова гарантия на это изделие?

Tripp Lite предоставляет ограниченную гарантию на 5 лет с даты покупки, покрывающую дефекты материалов и изготовления при нормальных условиях эксплуатации.

Как ухаживать за тележкой?

Регулярно (не реже одного раза в 3 месяца) проверяйте, чтобы все крепления были затянуты и тележка была в хорошем состоянии. Протирайте ее мягкой сухой тканью.

Доступны ли запасные части?

Да, в случае отсутствия или неисправности деталей обращайтесь в службу поддержки клиентов Tripp Lite через tripplite.com/support для получения помощи.

Можно ли установить на эту тележку изогнутый экран?

Это зависит от совместимости VESA и веса. Проверьте характеристики вашего экрана. Тележка подходит для плоских экранов и может подойти для некоторых изогнутых экранов, если крепление VESA совместимо.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS60105HDS Tripp Lite

Руководство пользователя

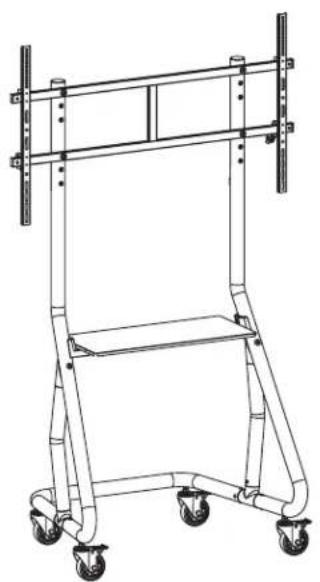

Передвижная тележка Streamline повышенной прочности

Модель: DMCS60105HDS

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

400 x 400/600 x 400 800 x 400/800 x 600 1000 x 600

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Данное изделие предназначено для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что данное изделие может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИИ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕЧИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТЫ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышееизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

Упаковочный комплект М

M-A
M5x14 (4 шт.)

M-B
M6x14(4 шт.)

M-C
M6x30 (4 шт.)

M-D
M8x30(4шт.)

M-E
M8x50 (4 шт.)

M-F
4шт.

M-G
8 шт.

M-H
8 шт.

Упаковочный комплект Р

K
M6x10(6 шт.)

L
M8x15 (1 шт.)

M
M8x35 (6 шт.)

N
D8 (4 шт.)

0
M6x16 (2 шт.)

P
4 MM (1 шт.)

Q

5 MM (1 шт.)

R
M10(1 шт.)

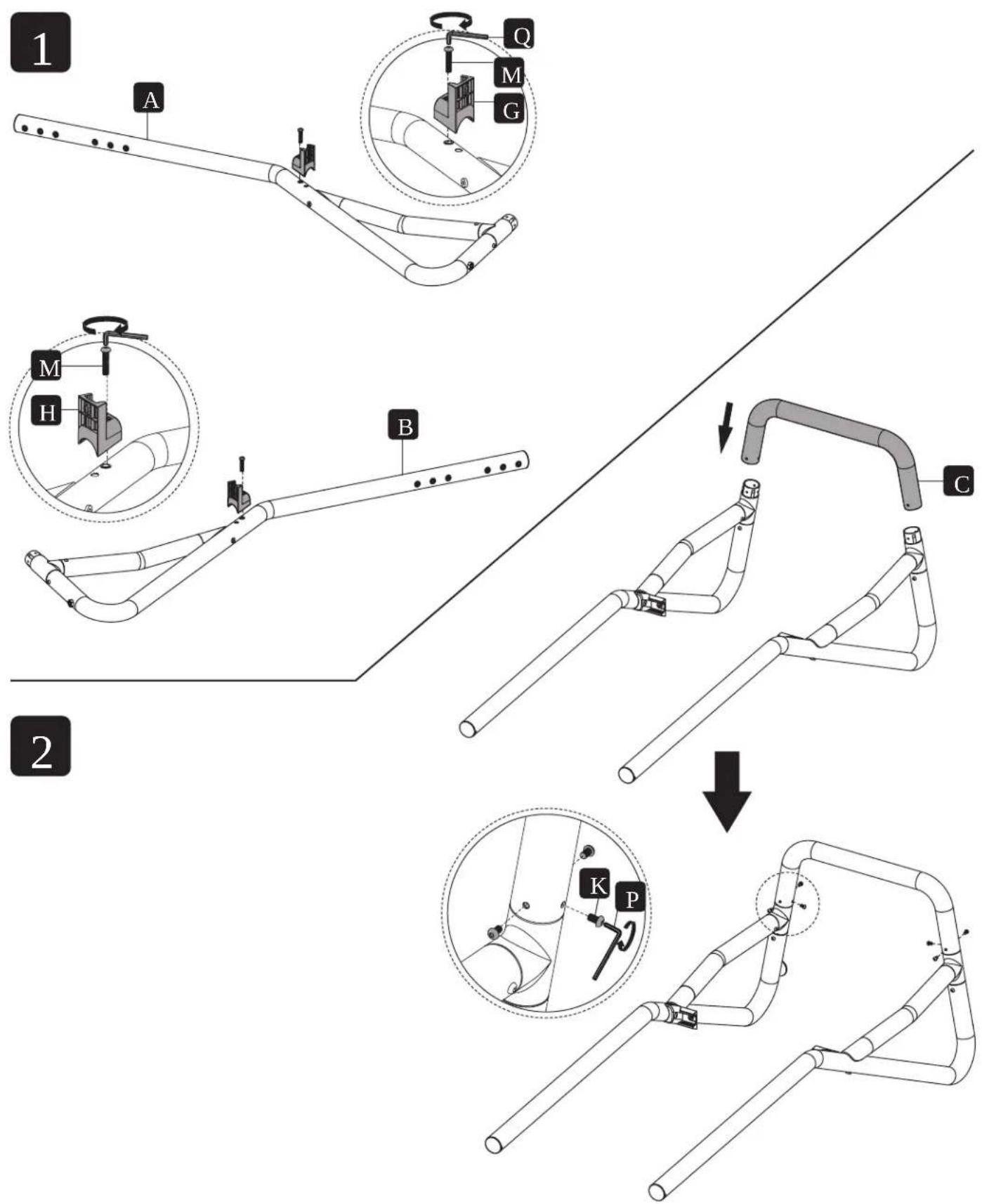

Порядок сборки

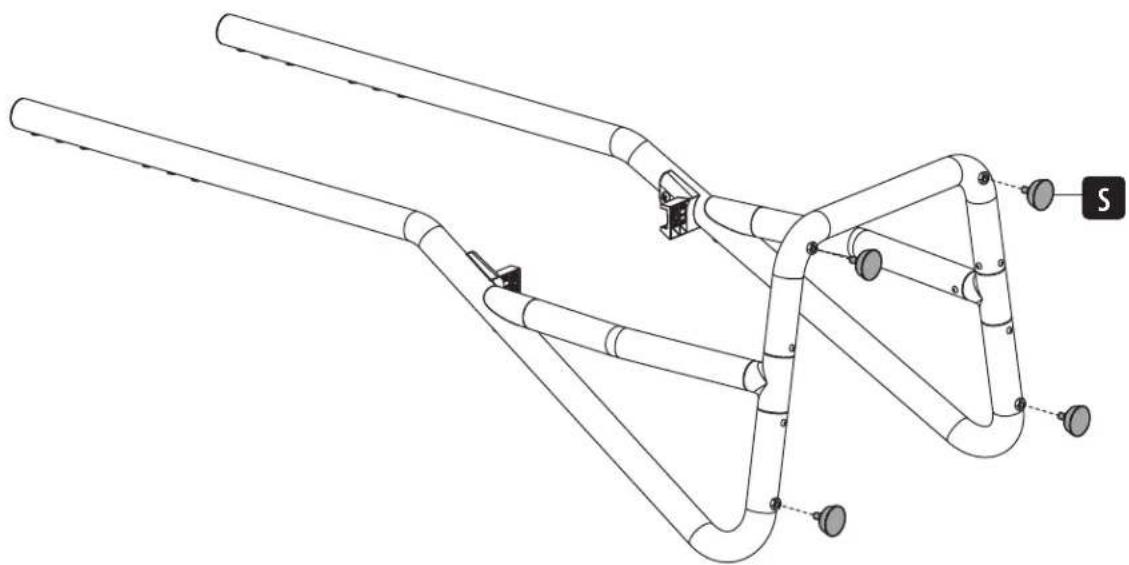

Для использования в качестве неподвижной подставки

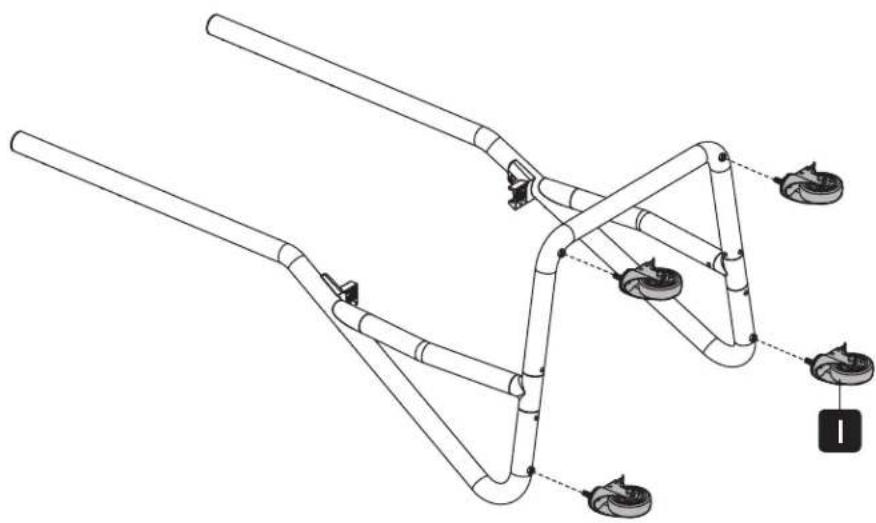

Для использования в качестве тележки

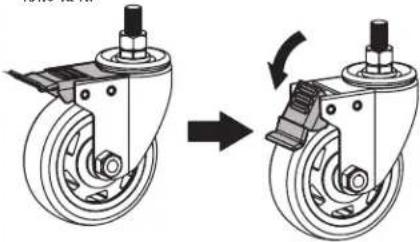

Установите ролики повышенной прочности с блокировочным приспособлением в предназначенные для них резьбовые гнезда. Плотно затяните ролики с помощью гаечного ключа R.

Для экранов с плоской задней поверхностью

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора.

ВНИМАНИЕ!

Не перетягивайте винты.

Порядок сборки

6b

Для мониторов, устанавливаемых заподлицо, или для получения доступа к аудио-/видеовходам

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора.

ВНИМАНИЕ!

Не перетягивайте винты.

Порядок сборки

7

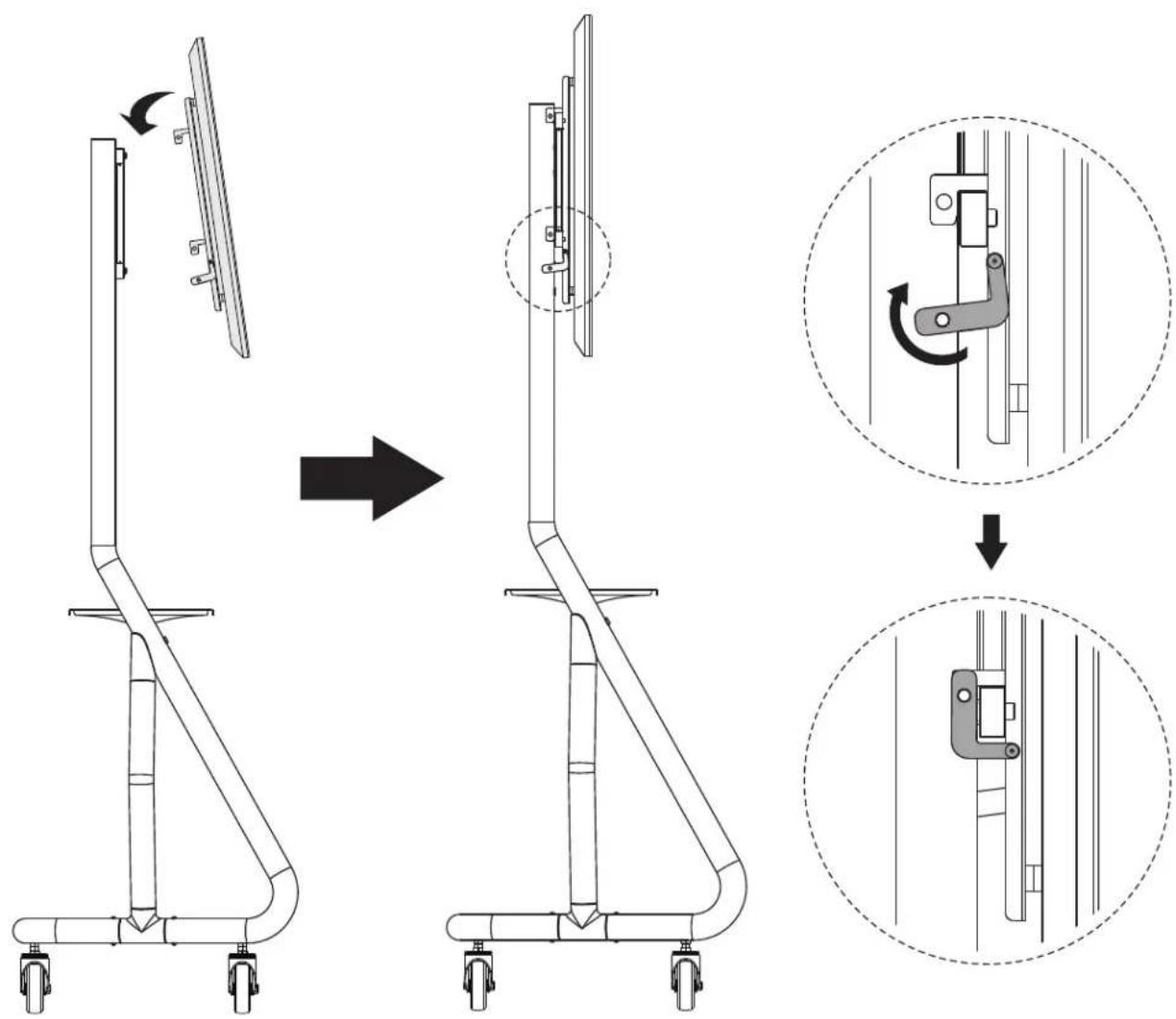

Примечание. С помощью другого сотрудника или механического подъемного оборудования прикрепите монтажные рычаги к монтажным кронштейнам.

ВНИМАНИЕ!

Прежде чем отпустить дисплей, убедитесь в том, что он закреплен надлежащим образом.

8

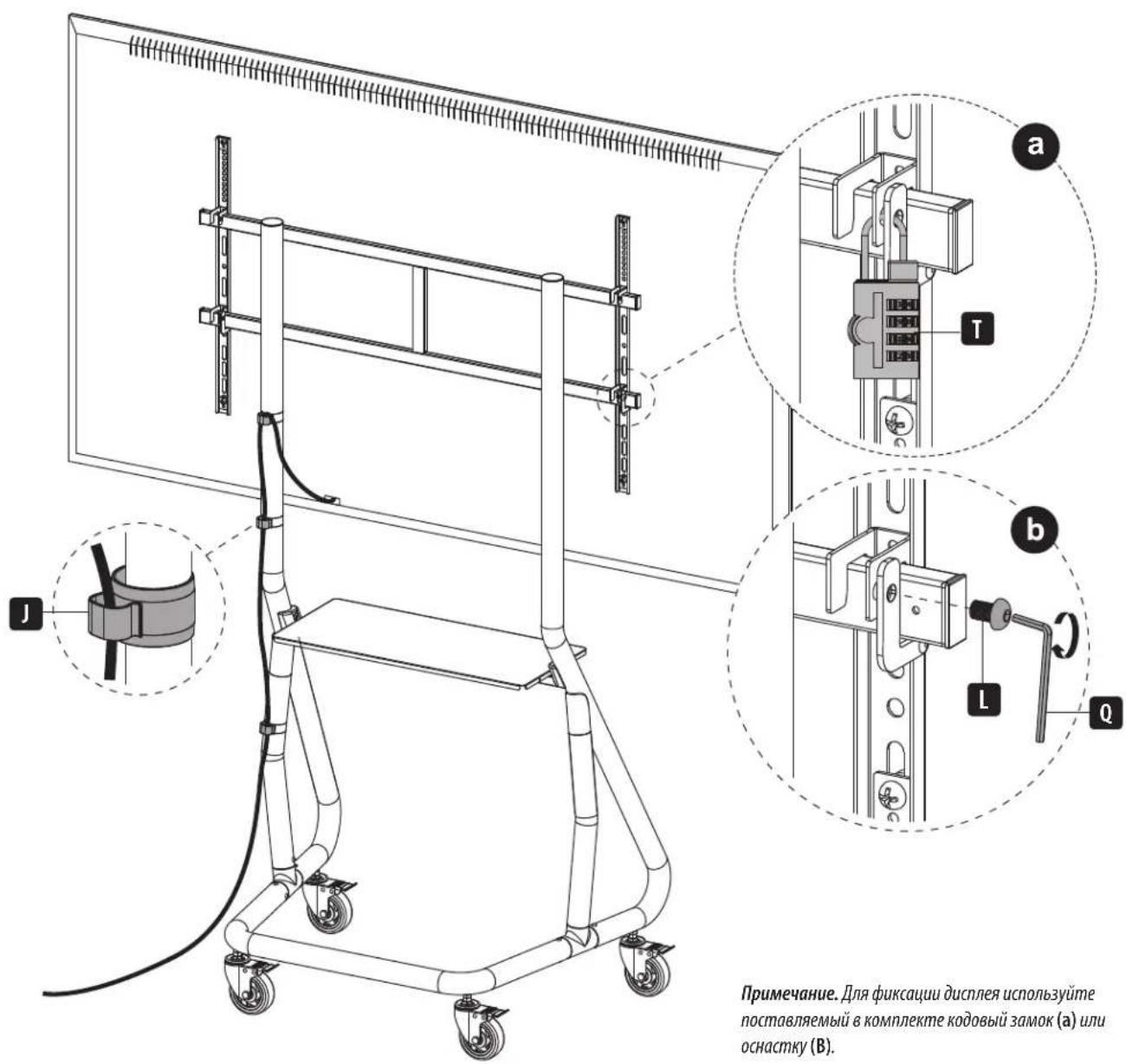

Примечание. Для фиксации дисплея используйте поставляемый в комплекте кодовый замок (а) или оснастку (В).

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов посетите страницу triplite.com/support.
