Produkttyp	Temperaturregler
Marke	Carel
Modell	PT1000
Stromversorgung	24 VAC/VDC ±10%, 50/60 Hz
Abmessungen (L x H x T)	75 x 34 x 60 mm
Gewicht	150 g
Anzeige	LED 2-stellig + Symbol
Hauptfunktionen	PID-Regelung, Ein/Aus, Alarm, Abtauung, HACCP
Eingänge	1 Eingang für Fühler NTC/PT100/PT1000 (konfigurierbar)
Ausgänge	1 Relais 16A (250 VAC) + 1 Analogausgang 0-10 V oder 4-20 mA (optional)
Kommunikation	Modbus RS485 (optional)
Messbereich	-50 bis +150 °C (je nach Fühler)
Genauigkeit	±0,5 °C bei 25 °C
Schutzart	IP65 (Frontseite)
Betriebstemperatur	0 bis 50 °C
Betriebsfeuchte	10 bis 90 % rF ohne Kondensation
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Schutz vor Verpolung und Überspannung
Garantie	2 Jahre (Teile und Arbeit)
Enthaltenes Zubehör	Bedienungsanleitung, Montagesatz

Häufig gestellte Fragen - PT1000 Carel

Wie installiere ich den PT1000-Regler?

Befestigen Sie den Regler auf einer DIN-Schiene oder einer ebenen Fläche. Schließen Sie die Stromversorgung 24 VAC/VDC an die Klemmen L und N an. Verbinden Sie den Temperaturfühler (NTC/PT100/PT1000) mit den vorgesehenen Klemmen. Befolgen Sie den Anschlussplan in der Anleitung.

Welchen Temperaturfühler mit dem PT1000 verwenden?

Der PT1000 akzeptiert passive NTC-Fühler (10kΩ@25°C, B=3435 oder 50kΩ@25°C, B=3977) und RTD-Fühler PT100/PT1000 (Klasse B). Verwenden Sie vorzugsweise einen empfohlenen Carel-Fühler für Kompatibilität.

Wie konfiguriere ich den Fühlertyp?

Rufen Sie das Konfigurationsmenü über die Tasten auf. Wählen Sie den Parameter 'Snd' oder 'Fühlertyp' und stellen Sie NTC oder PT1000 je nach Fühler ein. Beachten Sie die Anleitung für den genauen Code.

Was tun, wenn der Regler einen Fehler anzeigt?

Häufige Fehlercodes: E1 = Fühler defekt, E2 = Temperatur außerhalb des Bereichs, E3 = Stromversorgungsfehler. Überprüfen Sie die Verkabelung, tauschen Sie den Fühler bei Bedarf. Bei anhaltenden Fehlern wenden Sie sich an den Carel-Kundendienst.

Wie kalibriere ich den PT1000?

Die Werkskalibrierung ist ausreichend. Bei Bedarf kann eine Neukalibrierung über einen erweiterten Parameter (Offset) durchgeführt werden. Platzieren Sie den Fühler bei einer Referenztemperatur (0°C oder 25°C) und passen Sie den Offset im Menü an.

Kann ich einen PT100-Fühler mit diesem Regler verwenden?

Ja, der PT1000 unterstützt PT100-Fühler bei Auswahl des entsprechenden Fühlertyps. Beachten Sie, dass die Genauigkeit etwas geringer sein kann. Verwenden Sie einen PT100-Fühler Klasse B.

Wie setze ich den Regler auf Werkseinstellungen zurück?

Halten Sie die Taste 'SET' 10 Sekunden lang gedrückt, bis 'rSt' angezeigt wird. Bestätigen Sie mit 'SET'. Der Regler startet mit den Standardeinstellungen neu.

Wie ist die Garantie des Carel PT1000?

Die Garantie beträgt 2 Jahre ab Herstellungsdatum, ausgenommen Verschleißteile. Sie deckt Fabrikationsfehler unter normalen Betriebsbedingungen ab.

Wie reinige ich den Regler?

Trennen Sie die Stromversorgung. Reinigen Sie die Frontseite mit einem weichen, leicht feuchten Tuch (Seifenwasser). Niemals Lösungsmittel, Alkohol oder Scheuermittel verwenden. Vor dem Wiedereinschalten vollständig trocknen.

Wo finde ich die vollständige Anleitung des PT1000?

Die Anleitung kann auf der Website www.carel.com oder auf notice-facile.com heruntergeladen werden. Sie ist auf Französisch und Englisch im PDF-Format verfügbar.

BEDIENUNGSANLEITUNG PT1000 Carel

Die Entwicklung der CAREL-Produkte gründet auf jahrzehntelanger Erfahrung auf dem HILK-Sektor, auf der ständigen Investition in die technologische Produktinnovation, auf strengen Qualitätsverfahren/prozessen mit In-Circuit- und Funktionstests an der gesamten Produktion sowie auf den innovativsten, marktgängigen Produktionstechniken. CAREL und seine Niederlassungen/Tochtergesellschaften garantieren nicht dafür, dass alle Produkt- und Softwareeigenschaften den Anforderungen der Endanwendungen entsprechen, obwohl das Produkt nach dem gegenwärtigen Stand der Technik gebaut ist.

Der Kunde (Hersteller, Planer oder Installateur der Anlagenendausstattung) übernimmt jegliche Haftung und Risiken in Bezug auf die Produktkonfiguration zur Erzielung der bei der Installation und/oder spezifischen Endausstattung vorgesehenen Resultate. CAREL kann bei Bestehen spezifischer Vereinbarungen als Berater für eine korrekte Inbetriebnahme der Endanlage/Anwendung eingreifen, in keinem Fall jedoch für die Betriebstüchtigkeit der Endausstattung/Anlage verantwortlich gemacht werden.

Das CAREL-Produkt ist ein nach dem neuesten Stand der Technik gebautes Gerät, dessen Betriebsanleitung in den beiliegenden technischen Unterlagen enthalten ist oder - auch vor dem Kauf - von der Internetseite www.carel.com heruntergeladen werden kann. Jedes CAREL-Produkt benötigt in Abhängigkeit seines Technologiestandes eine Prüf-/Konfigurations-/Programmier-/Inbetriebnahme-Phase, damit es optimal an die spezifische Anwendung adaptiert werden kann. Die Unterlassung dieser Phase kann, wie im Technischen Handbuch angegeben, zu Funktionsstörungen der Endprodukte führen, für welche CAREL nicht verantwortlich gemacht werden kann. Nur qualifiziertes Fachpersonal darf das Produkt installieren oder technische Eingriffe vornehmen.

Der Endkunde darf das Produkt nur auf die in den Produktspezifikationen beschriebenen Weisen verwenden.

Vorbehaltlich aller weiteren, im Technischen Handbuch enthaltenen Hinweise gilt für jedes CAREL-Produkt:

• Die elektronischen Schaltkreise dürfen nicht benässt werden: Regen, Feuchte und jegliche Art von Flüssigkeit oder Kondensat enthalten korrosive Mineralien, welche die elektronischen Schaltkreise beschädigen können. Das Produkt ist in Umgebungen zu verwenden oder zu lagern, die den im Handbuch angeführten Temperatur- und Feuchtegrenzwerten entsprechen.
• Das Gerät darf nicht in besonders warmen Umgebungen installiert werden. Zu hohe Temperaturen können die Lebensdauer der elektronischen Geräte reduzieren, sie beschädigen, verformen oder die Kunststoffteile schmelzen lassen. Das Produkt ist in Umgebungen zu verwenden oder zu lagern, die den im Handbuch angeführten Temperatur- und Feuchtegrenzwerten entsprechen.
• Das Gerät darf auf keine andere Weise als im Handbuch beschrieben geöffnet werden.
• Das Herunterfallen oder eine Erschütterung des Gerätes können die internen Schaltkreise und Mechanismen irreparabel beschädigen.
• Es dürfen keine korrosiven chemischen Produkte, aggressiven Lösungs- oder Reinigungsmittel zur Reinigung des Gerätes verwendet werden.
• Das Produkt darf in keiner anderen als im Technischen Handbuch beschriebenen Anwendungsumgebung verwendet werden.

Alle vorgenannten Empfehlungen gelten auch für andere Steuerungen, serielle Karten, Programmierschlüssel und für jedes weitere Zubehör der CAREL-Produktbandreihe.

Die CAREL-Produkte unterliegen einer ständigen Weiterentwicklung, weshalb sich CAREL das Recht vorbehält, an jedem hier beschriebenen Gerät ohne Vorankündigung Änderungen und Besserungen vornehmen zu können.

Die im Technischen Handbuch enthaltenen technischen Daten können ohne Vorankündigung Änderungen unterzogen werden.

Die Haftung CARELS für die eigenen Produkte ist von den allgemeinen CAREL-Vertragsbedingungen (siehe Internetseite www.carel.com) und/oder von spezifischen Vereinbarungen mit den Kunden geregelt; in Anwendung der geltenden Gesetzgebung haften CAREL, seine Mitarbeiter oder Niederlassungen/Tochtergesellschaften keinesfalls für eventuelle Gewinn- oder Verkaufsausfälle, Daten- und Informationsverluste, Warenkosten oder Ersatzdienstleistungen, Sach- oder Personenschäden, Betriebsunterbrechungen oder eventuelle, auf jegliche Art verursachte direkte, indirekte, unbeabsichtigte Schäden, Vermögensschäden, Versicherungsschäden, Strafschäden, Sonder- oder Folgeschäden, sei es vertragliche, nicht vertragliche Schäden oder solche, die auf Fahrlässigkeit oder eine andere Haftung infolge der Installation, Verwendung oder Unmöglichkeit des Gebrauchs des Produktes zurückzuführen sind, auch wenn CAREL oder seine Niederlassungen/Tochtergesellschaften von der möglichen Beschädigung benachrichtigt wurden.

ENTSORGUNG

INFORMATION ÜBER DIE KORREKTE ENTSORGUNG DER ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEABFÄLLE

In Bezug auf die Richtlinie 2002/96/EG des Europäischen Parlaments und des Europäischen Rats vom 27. Januar 2003 sowie auf die einschlägigen nationalen Durchführungsbestimmungen informieren wir:

1. Die Bestandteile der elektrischen und elektronischen Geräte dürfen nicht als Siedlungsabfälle entsorgt werden. Somit muss das Verfahren der Mülltrennung zur Anwendung kommen.
2. Für die Entsorgung müssen die von der örtlichen Gesetzgebung vorgesehenen öffentlichen oder privaten Entsorgungssysteme benutzt werden. Außerdem kann das Gerät beim Einkauf eines neuen Produktes dem Händler rückerstattet werden.
3. DiesesGerätkanngefährliche Substanzenenthalten: Einnichtsachgemäßer Gebrauch oder eine nicht korrekte Entsorgung können negative Folgen für die menschliche Gesundheit und die Umwelt mit sich bringen.
4. Das auf dem Produkt oder auf der Verpackung angebrachte und in der Betriebsanleitung enthaltene Symbol (durchgestrichener Abfallcontainer auf Rädem) weist darauf hin, dass das Gerät nach dem 13. August 2005 auf den Markt gebracht wurde und somit nach dem Verfahren der Mülltrennung zu entsorgen ist.
5. Im Falle einer nicht vorschriftsmäßigen Entsorgung der elektrischen und elektronischen Abfälle werden die von den örtlichen Entsorgungsnormen vorgesehenen Strafen auferlegt.

Materialgarantie: 2 Jahre (ab Produktions-/Lieferdatum, Verschleißteile ausgenommen).

Bauartzulassungi: Die Qualität und Sicherheit der Produkte von CAREL INDUSTRIES Hq werden durch das ISO 9001-Zertifikat für Bauart und Produktion garantiert.

ACHTUNG: Die Kabel der Fühler und der digitalen Eingänge soweit wie möglich von den Kabeln der induktiven Lasten und von den Leistungskabeln zur Vermeidung von elektromagnetischen Störungen trennen.

Die Leistungskabel und Signalkabel nie in dieselben Kabelkanäle (einschließlich Stromkabelkanäle) stecken.

READ CAREFULLY IN THE TEXT!

HACCP - ACHTUNG!

Wenn die Temperaturmessung für die Sicherheit von Lebensmitteln ausschlaggebend ist (cfr. HACCP), sollten ausschließlich die von CAREL empfohlenen Temperaturfühler verwendet werden.

Die geltenden Vorschriften können die Dokumentierung aller Maßnahmen und die Aufbewahrung der Dokumentation sowie periodische Prüfungen der Geräte- und Fühlerausstattung verlangen.

Wenden Sie sich im Zweifelsfalle an den Verantwortlichen für Lebensmittelsicherheit oder an den Anlagenverantwortlichen.

Inhalt

1. EINFÜHRUNG 7

1.1 Bechreibung....7

2. TECHNISCHE SPEZIFIKATIONEN DER NTC-FÜHLER 7

2.1 Modelle NTC*HP* 7
2.2 Modelle NTC*AC ^x 7
2.3 Modelle NTC*WF* 8
2.4 Modelle NTC*WH* 8
2.5 Modelle NTC*WP* 9

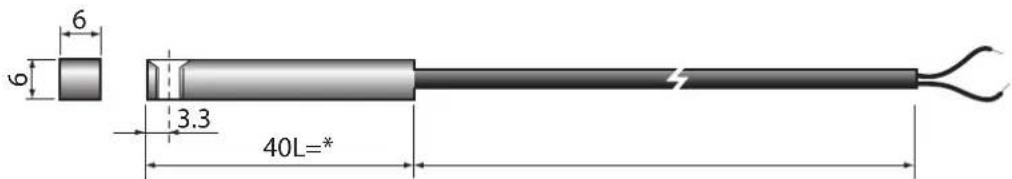

2.6 Modelle NTC*WG ^x 10
2.7 Modelle NTC*HT ^* 10
2.8 Modelle NTC*HF* 11
2.9 Modelle NTC*WS* 11
2.10 Modelle NTC*LT* 12
2.11 Modelle NTC*PS ^x 13

3. TECHNISCHE SPEZIFIKATIONEN DER NTC-TAUCHFÜHLER 14

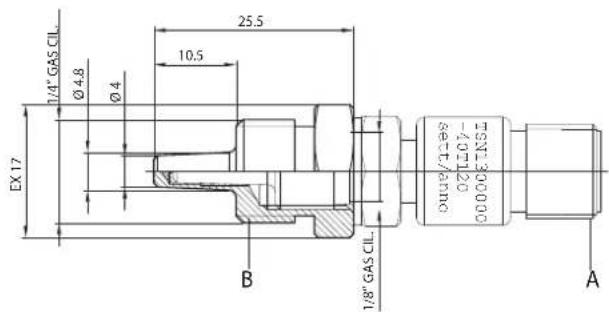

3.1 Modell TSN1300000....14

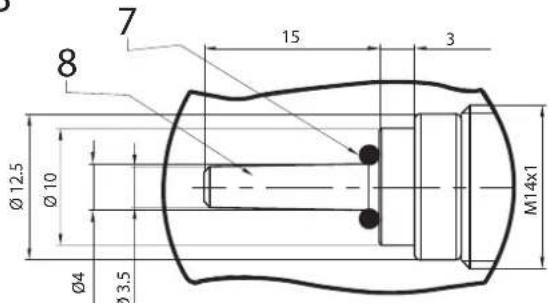

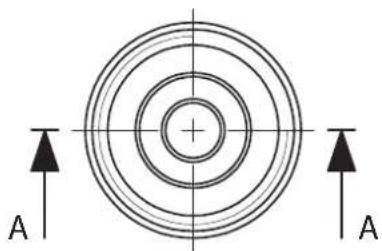

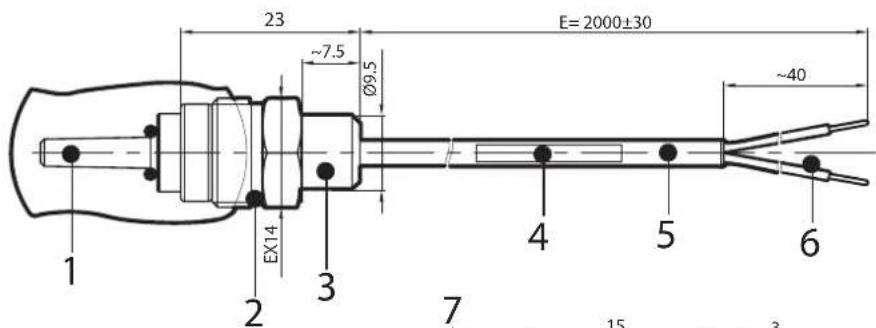

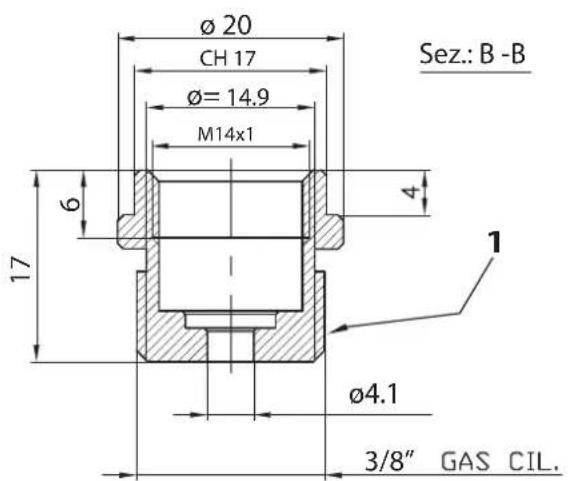

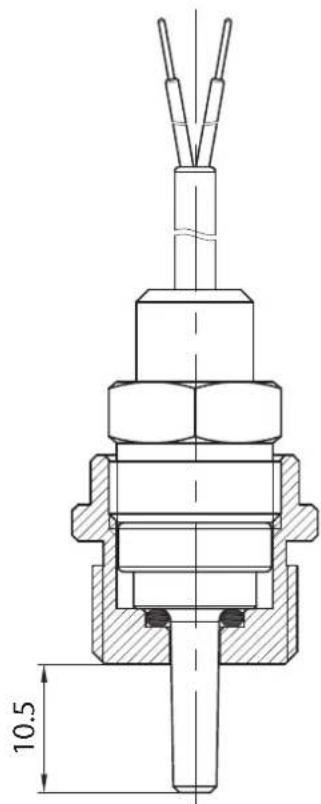

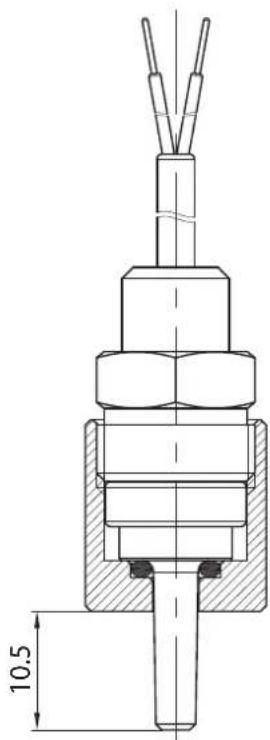

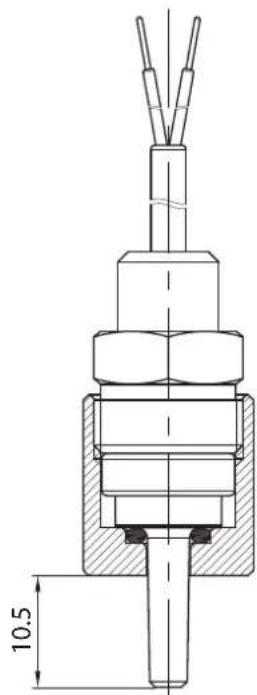

3.2 Modell TSC1500030 15

4. TECHNISCHE SPEZIFIKATIONEN DER NTC-CORE-SENSOREN 17

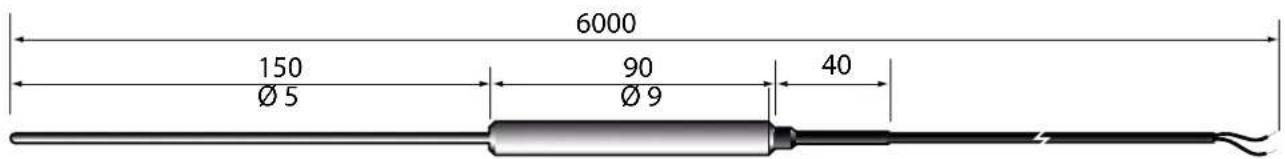

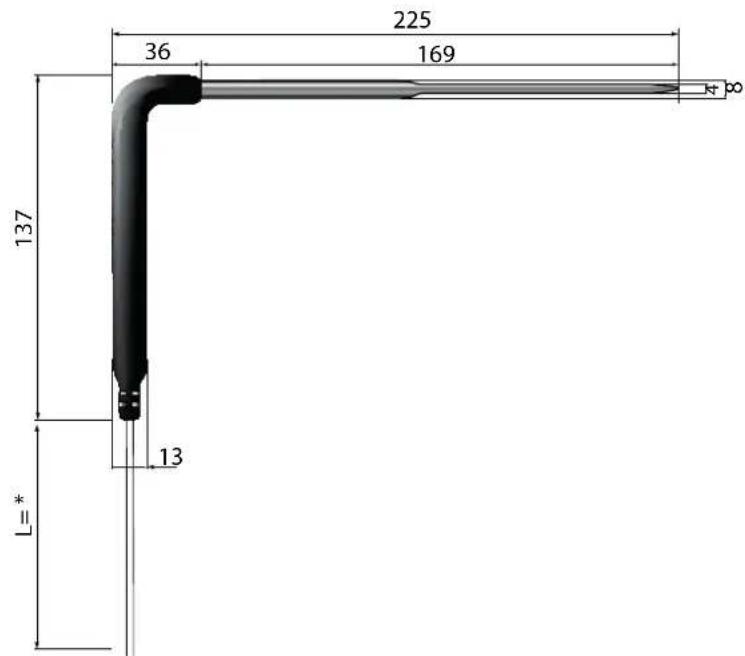

4.3 Modelle NTC*INF* 17

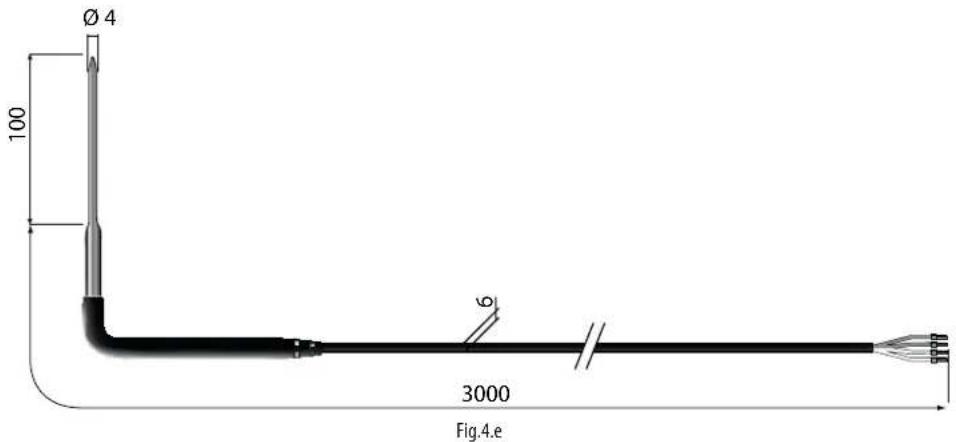

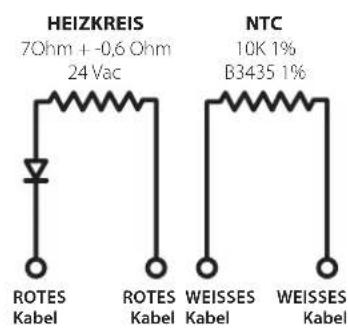

4.4 Modell NTCINF0340 e NTCINF0640 18
4.5 Modell NTCINF0150....18

5. TABELLE DER TEMPERATURWERTE 19

5.1 Tabelle der Temperatur-Widerstandswerte NTC-Fühler 10K@25°C B 3435....19
5.2 Tabelle der Temperatur-Widerstandswerte NTC-Fühler 50K@25°C B 3977....20
5.3 Tabelle der Temperatur-Widerstandswerte NTC-Fühler 750 Ohm @25°C B 3969 21

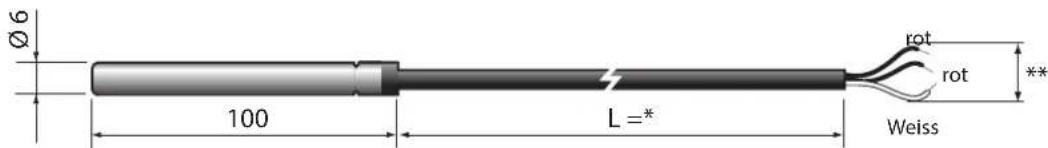

6. TECHNISCHE SPEZIFIKATIONEN DER PT100-FÜHLER 21

6.1 Modelle PT100 21

7. TABELLE DER PT100-FÜHLERWERTE 22

7.1 Tabelle der Temperatur-Widerstandswerte PT100-Fühler Klasse B....22

8. TECHNISCHE SPEZIFIKATIONEN DER PT1000-FÜHLER 22

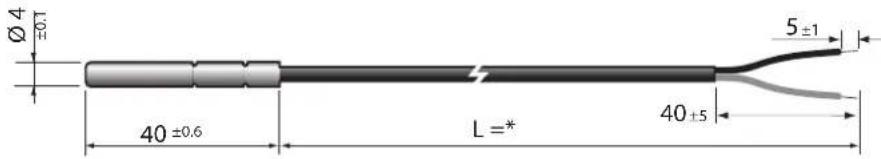

8.1 Modelle PT1*HP* 22
8.2 Modelle PT1*WF* 23
8.3 Modelle PT1*WP* 23
8.4 Modelle PT1*HT* 24
8.5 Modelle PT1*HF 24
8.6 Modelle PT1*PS* 25
8.7 Modelle PT1*MC 25

9. TECHNISCHE SPEZIFIKATIONEN DER PT1000-TAUCHFÜHLER 26

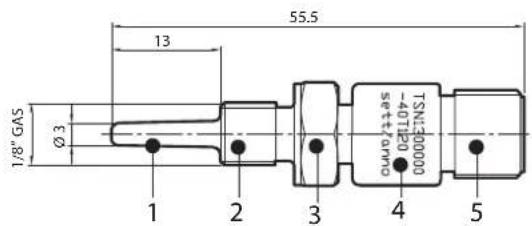

9.1 Modell TST1300000 76
9.2 Modell TSM1500B30 27

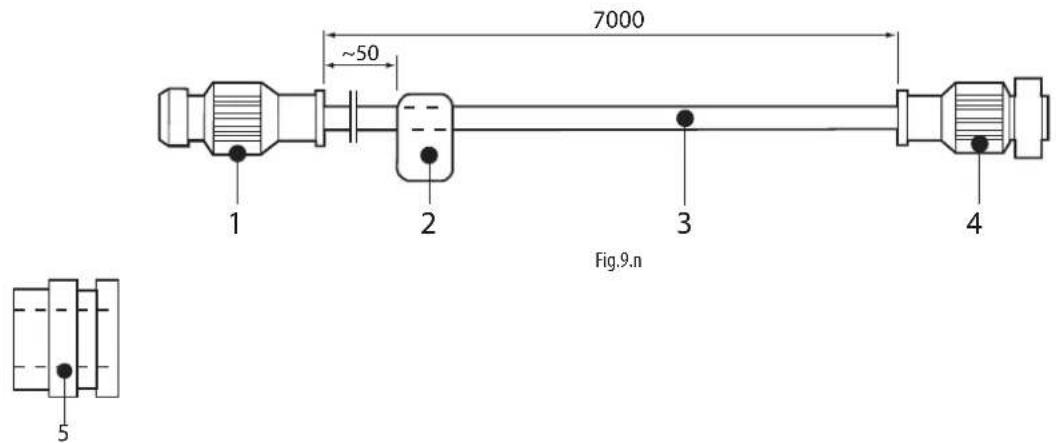

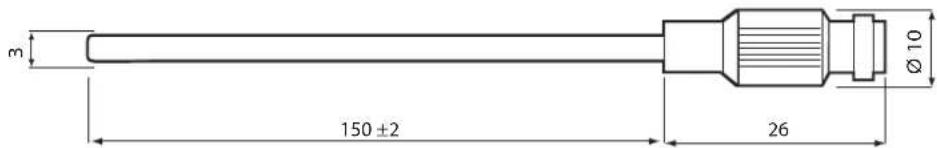

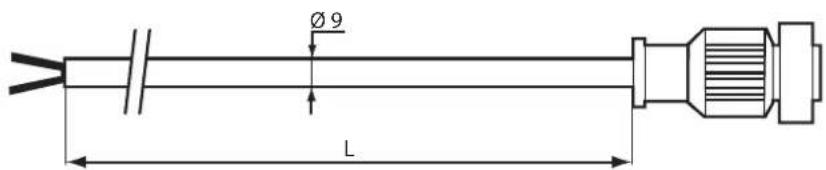

9.3 Modelle TSQ15MAB00 78

10. TECHNISCHE SPEZIFIKATIONEN DER PT1000-CORE-SENSOREN 29

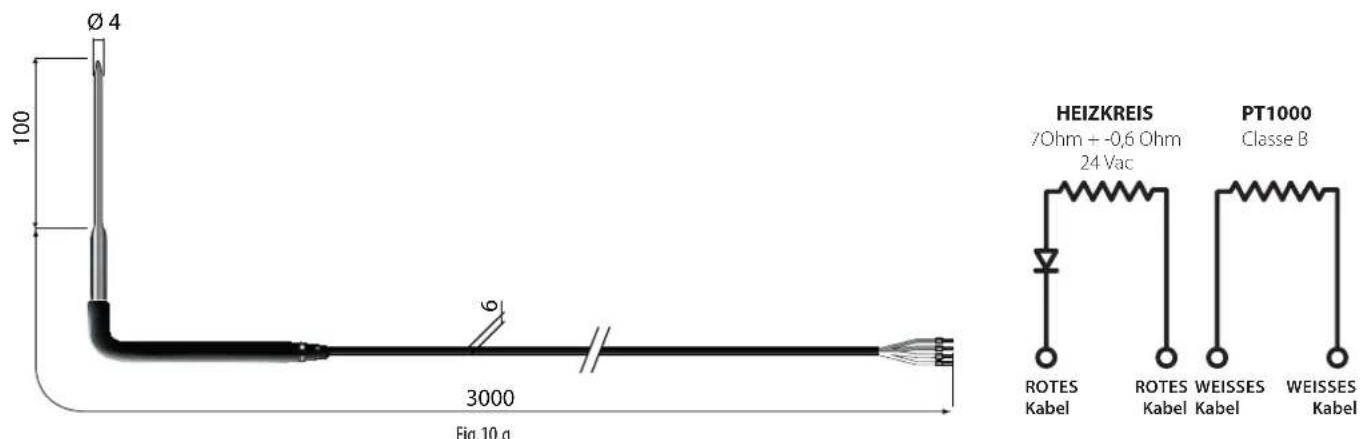

10.1 Modell PT1INF0340 29

11. PT1000-SONDENWERTETABELLE 30

11.1 Tabelle der Temperatur-Widerstandswerte PT1000-Fühler Klasse B....30

12. EIGENSCHAFTEN PTC-TECHNIKEN 31

12.1 Modelle PTC0150000 - PTC0600000 31
12.2 Modelle PTC015W000 - PTC060W000 - PTC060WA00 31
12.3 Modelle PTC03000W1 - PTC03000D1 - PTC03000G1 32

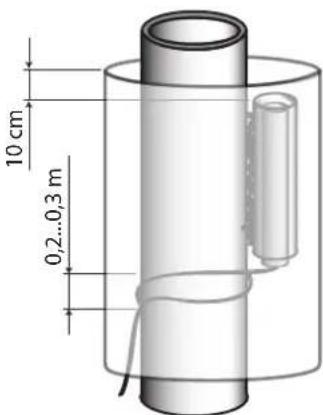

13. INSTALLATIONSANLEITUNG FÜR TEMPERATURFÜHLER 33

14. TECHNISCHE SPEZIFIKATIONEN DES LICHTSENSORS 34

14.1 Modell PSOPZLHT00 34
14.2 Technische Spezifikationen des Messelements....34

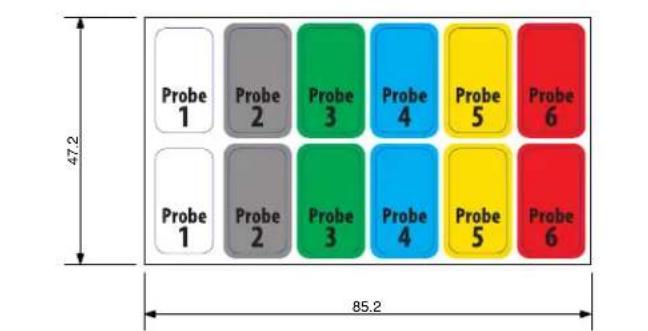

15. ZUBEHÖR 34

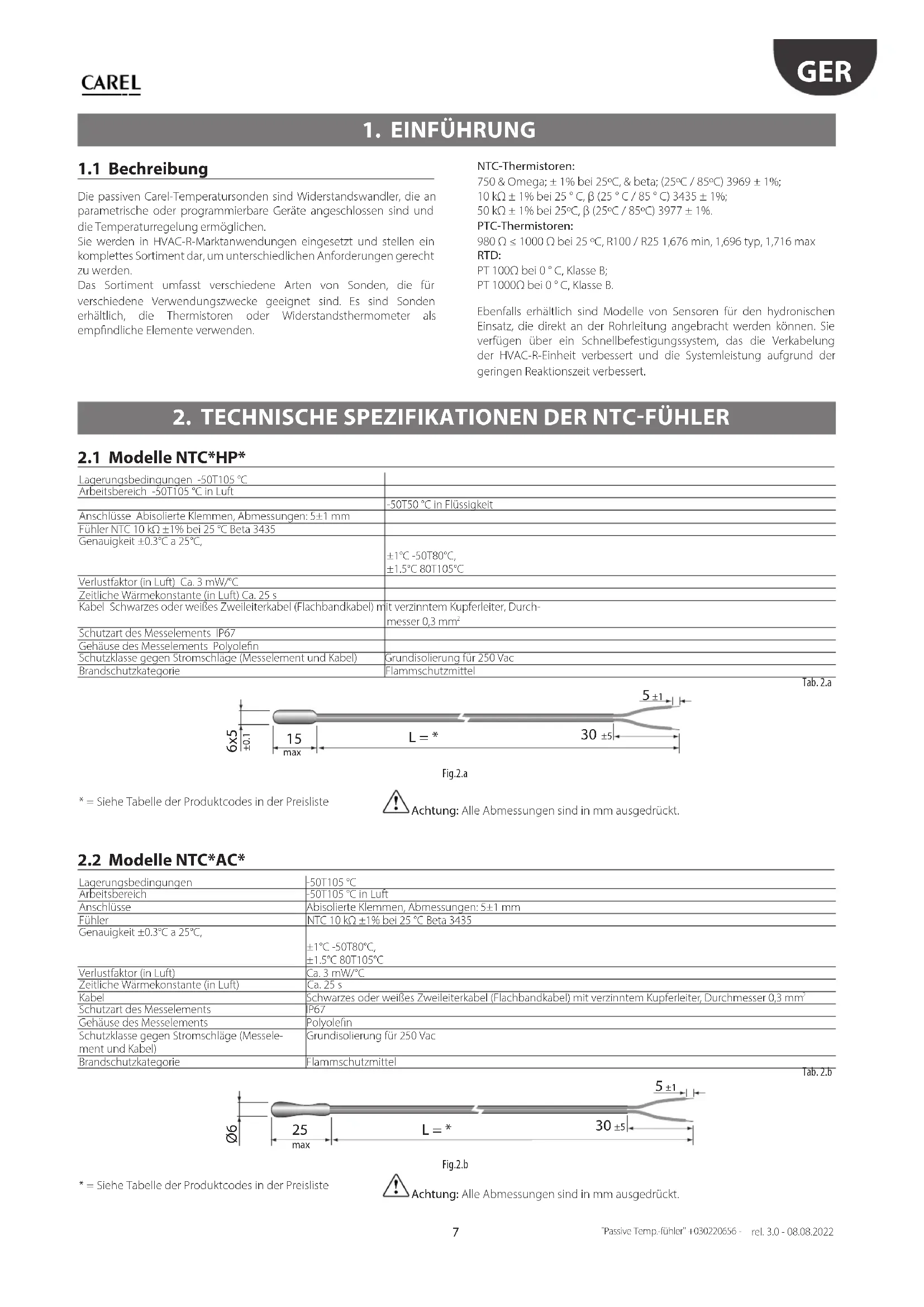

1. EINFÜHRUNG

1.1 Bechreibung

Die passiven Carel-Temperatursonden sind Widerstandswandler, die an parametrische oder programmierbare Geräte angeschlossen sind und die Temperaturregelung ermöglichen.

Sie werden in HVAC-R-Marktanwendungen eingesetzt und stellen ein komplettes Sortiment dar, um unterschiedlichen Anforderungen gerecht zu werden.

Das Sortiment umfasst verschiedene Arten von Sonden, die für verschiedene Verwendungszwecke geeignet sind. Es sind Sonden erhältlich, die Thermistoren oder Widerstandsthermometer als empfindliche Elemente verwenden.

NTC-Thermistoren:

750 & Omega; ± 1% bei 25°C, & beta; (25°C / 85°C) 3969 ± 1%;

10 kΩ ± 1% bei 25 °C, β (25 °C / 85 °C) 3435 ± 1%;

50 kΩ ± 1% bei 25°C, β (25°C / 85°C) 3977 ± 1%.

PTC-Thermistoren:

980 Ω ≤ 1000 Ω bei 25 °C, R100 / R25 1,676 min, 1,696 typ, 1,716 max RTD:

PT 100Ω bei 0°C, Klasse B;

PT 1000Ω bei 0 °C, Klasse B.

Ebenfalls erhältlich sind Modelle von Sensoren für den hydronischen Einsatz, die direkt an der Rohrleitung angebracht werden können. Sie verfügen über ein Schnellbefestigungssystem, das die Verkabelung der HVAC-R-Einheit verbessert und die Systemleistung aufgrund der geringen Reaktionszeit verbessert.

2. TECHNISCHE SPEZIFIKATIONEN DER NTC-FÜHLER

2.1 Modelle NTC*HP*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C in Luft
	-50T50 °C in Flüssigkeit
Anschlüsse Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler NTC 10 kΩ ±1% bei 25 °C Beta 3435
Genauigkeit ±0.3°C a 25°C,	±1°C -50T80°C, ±1.5°C 80T105°C
Verlustfaktor (in Luft) Ca. 3 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 25 s
Kabel Schwarzes oder weißes Zweileiterkabel (Flachbandkabel) mit verzinntem Kupferleiter, Durchmesser 0,3 mm2
Schutzart des Messelements IP67
Gehäuse des Messelements Polyolefin
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel

Tab. 2.a

Fig.2.a
* = Siehe Tabelle der Produktcodes in der Preisliste

Achtung: Alle Abmessungen sind in mm ausgedrückt.

2.2 Modelle NTC*AC*

Lagerungsbedingungen	-50T105 °C
Arbeitsbereich	-50T105 °C in Luft
Anschlüsse	Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler	NTC 10 kΩ ±1% bei 25 °C Beta 3435
Genauigkeit ±0.3°C a 25°C,	±1°C -50T80°C, ±1.5°C 80T105°C
Verlustfaktor (in Luft)	Ca. 3 mW/°C
Zeitliche Wärmekonstante (in Luft)	Ca. 25 s
Kabel	Schwarzes oder weißes Zweileiterkabel (Flachbandkabel) mit verzinntem Kupferleiter, Durchmesser 0,3 mm ^2
Schutzart des Messelements	IP67
Gehäuse des Messelements	Polyolefin
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel

Tab. 2.b

Fig.2.b
* = Siehe Tabelle der Produktcodes in der Preisliste

Achtung: Alle Abmessungen sind in mm ausgedrückt.

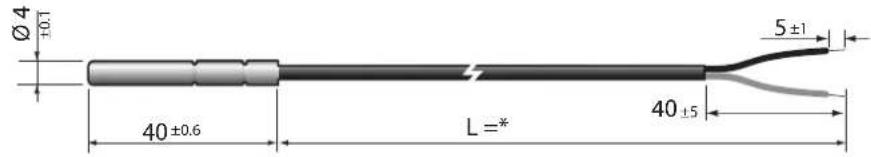

2.3 Modelle NTC\*WF\*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler NTC 10 kΩ ±1% bei 25 °C Beta 3435
Genauigkeit ±0.3°C a 25°C, ±1°C -50T80°C, ±1.5°C 80T105°C
Verlustfaktor (in Luft) Ca. 7 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 10 s
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand ≤63 Ω/km - Isolierstoff: spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser max. 3,5 mm
Schutzart des Messelements IP67
Gehäuse des Messelements Edelstahl AISI	316, Durchmesser 4 mm - L = 30 mm
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie Flammschutzmitte

Tab. 2.c

Fig.2.c
* = Siehe Tabelle der Produktcodes in der Preisliste

2.4 Modelle NTC\*WH\*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich	-50T105 °C
Anschlüsse	Absolierte Klemmen, Abmessungen: 5±1 mm
Fühler	NTC 10 kΩ ±1% bei 25 °C Beta 3435
Genauigkeit	±0,3 °C @ 25 °C - ±1 °C @ 80 °C - ±1,2 °C @ -20 °C
Verlustfaktor (in Luft)	Ca. 2,2 mW/°C
Zeitliche Wärmekonstante (in Luft)	Ca. 30 s
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand ≤63 Ω/km - Isolierstoff: spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser max. 3,5 mm
Schutzart des Messelements	IP68
Gehäuse des Messelements	PPcop. mit Kappe aus Edelstahl AISI 316, extern
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Zusätzliche Isolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel
Zertifizierungen	NSF (nur für Versionen: 1,5-3-6 m)
	Tab. 2.d

Version 1

* = Siehe

Tabelle der

Produktcodes in

der Preisliste

Ø6 +0.7 50±0.75 L=* 40±5 5±1

Fig.2.d

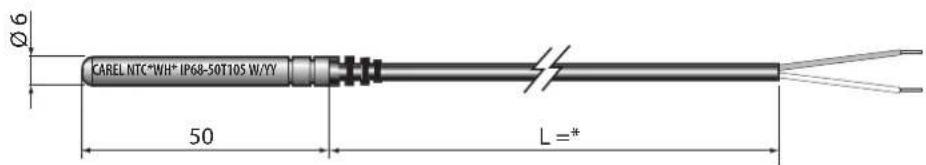

Version 2

Ø 6 CAREL NTC*WH* IP68-50T105 W/YY 50 L =* *

Fig.2.e

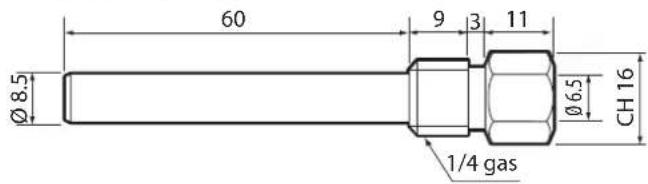

Zubehör

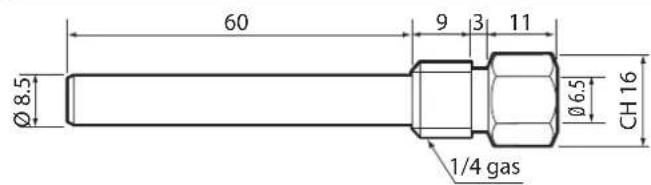

• Tauchhülse: vernickeltes Messing - 1413306AXX

• Max. Arbeitsdruck 35 bar
• Temperatur -20...95°C

60 9 3 11 Ø8.5 Ø6.5 CH 16 1/4 gas

Fig.2.a

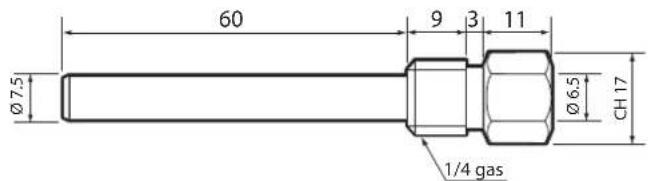

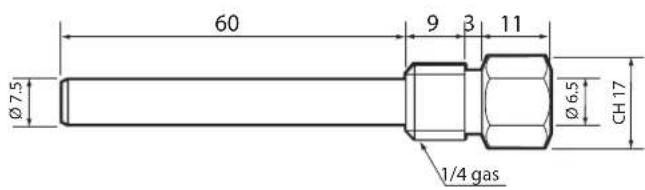

• Tauchhülse 2: AISI 316 - Code 1413309AXX

• Max. Arbeitsdruck 40 bar
• Temperatur -20...95°C

60 9 3 11 Ø7.5 Ø6.5 CH17 1/4 gas

Fig.2.b

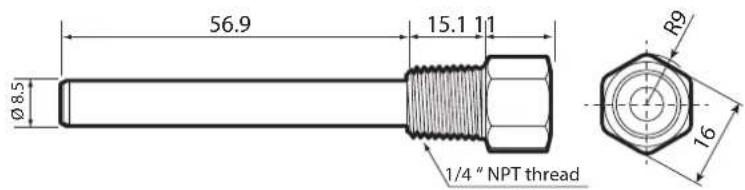

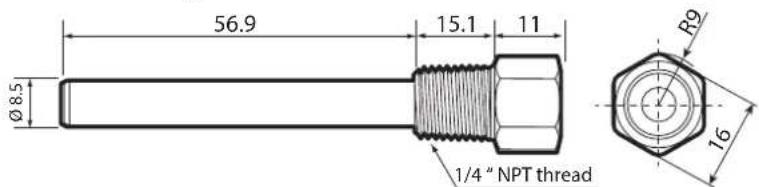

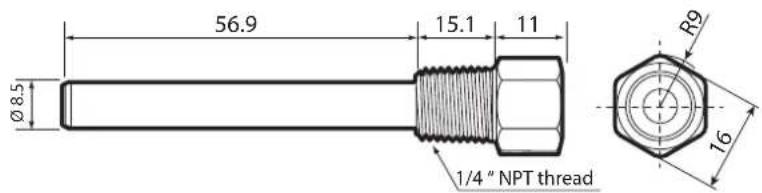

• Tauchhülse: Messing - 1413311AXX

56.9 15.1 1/1 Ø8.5 1/4" NPT thread R9 16

Fig.2.c

NB: Kabelbefestigung mit Kabelverschraubung PG7 - IP68 an sechskantigem Ende; es ist ein kompletter Bausatz mit Tauchhülse und Kabelverschraubung verfügbar.

- Kompressionsverbindungsstück mit Metalldruckring - Code 1309589AXX

29.5 10 CH 17 1/4" GAS Ø 6 mm AISI 316

Max. Arbeitsdruck: 40 bar Temperatur: -50...250°C

Fig.2.f
2.5 Modelle NTC*WP*

Lagerungsbedingungen	-50T105 °C
Arbeitsbereich	-50T105 °C
Anschlüsse	Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler	NTC 10 kΩ ±1% bei 25 °C Beta 3435
Verlustfaktor (in Luft)	Ca. 2,2 mW/°C
Zeitliche Wärmekonstante (in Luft)	Ca. 30 s
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand ≤63 Ω/km - Isolierstoff spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser max. 3,5 mm
Schutzart des Messelements	IP67
Gehäuse des Messelements	PPcop. mit Kappe aus Edelstahl AISI 316, extern
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Zusätzliche Isolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel

Tab. 2.e

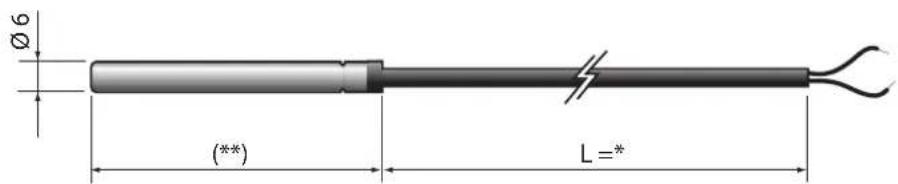

Ø6 (**) L=*

Fig.2.g

* = Siehe Tabelle der Produktcodes in der Preisliste; (**) = 100, 200, 300.

NB: Kabelbefestigung mit Kabelverschraubung PG7 - IP68 an sechskantigem Ende; es ist ein kompletter Bausatz mit Tauchhülse und Kabelverschraubung verfügbar.

- Kompressionsverbindungsstück mit Metalldruckring - Code 1309589AXX

29.5 10 CH 17 1/4" GAS Ø 6 mm AISI 316

Max. Arbeitsdruck: 40 bar Temperatur: -50...250°C

Fig.2.h

2.6 Modelle NTC\*WG\*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler NTC 10 kΩ ±1% bei 25 °C Beta 3435
Verlustfaktor (in Luft) Ca. 1 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 20 s
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand ≤63 Ω/km - Isolierstoff: spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser max. 3,5 mm
Schutzart des Messelements IP67 (aus Polyurethanharz)
Gehäuse des Messelements Aluminium 6x6x40
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie Flammschutzmittel

Tab. 2.f

Kappe für Messelement

6 6 3.3 40L=* *

Fig.2.i
* = Siehe Tabelle der Produktcodes in der Preisliste

2.7 Modelle NTC\*HT\*

Lagerungsbedingungen -30T150 °C
Arbeitsbereich -30T100, RH95% in Luft 100T150, Anschlüsse	in trockener UmgebungAbisolierte Klemmen, Abmessungen: 6±1mm
Fühler	R(25 °C)= 50 kOhm 1%; Beta (25/85)3977±1%
Genauigkeit	± 1°C; -30T50 ± 1,3°C; 50T85± 1,9°C; 85T120 ± 2,4°C; 120T150
Verlustfaktor (in Luft)	Ca. 3 mW
Zeitliche Wärmekonstante (in Luft)	Ca. 30 s
Kabel	Flachkabel 3 mm x 1,2 mm -einfache Isolierung, zwei Leiter, 24 AWG, verzinnte Kupferleiter, Polyesterisolierung für hohe Temperaturen, beständig gegen Hydrolyse nach ISO 6722 (Punkt 11.5, Beständigkeit gegen heißes Wasser).
Schutzart des Messelements	IP67
Gehäuse des Messelements	Hochtemperaturbeständiger Polyester Abm. 20x5 mm (verfügbar in der Version mit Kappe aus INOX AISI 316)
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Übereinstimmend mit EN 60332-1
Isolierwiderstand bei 1000 Vdc	>100 MOhm
Dielektrische Durchschlagsfestigkeit	1500 Vac

Tab. 2.g

NB: Das Tauchhülse-Version kann nur in Kontakt verwendet werden, wenn das Rohr im Deckel mit Klebeband fixiert ist.

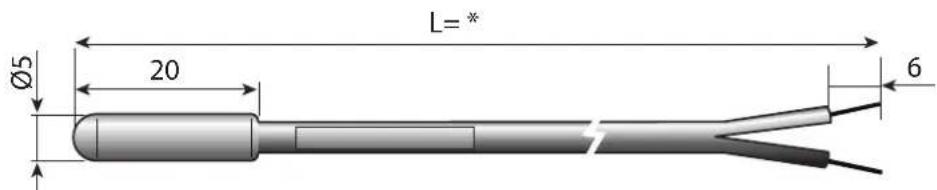

Version für Tauchhülse

L=* Ø5 20 6

Fig.2.j

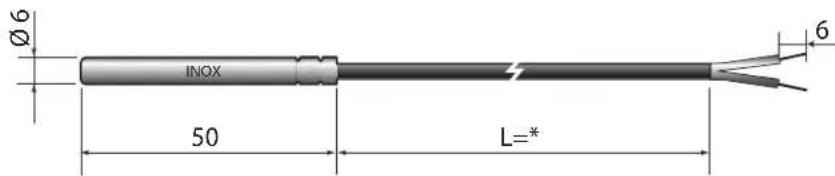

Version mit Kappe aus INOX

Ø6 INOX 50 L=* 6

Fig.2.k
* = Siehe Tabelle der Produktcodes in der Preisliste

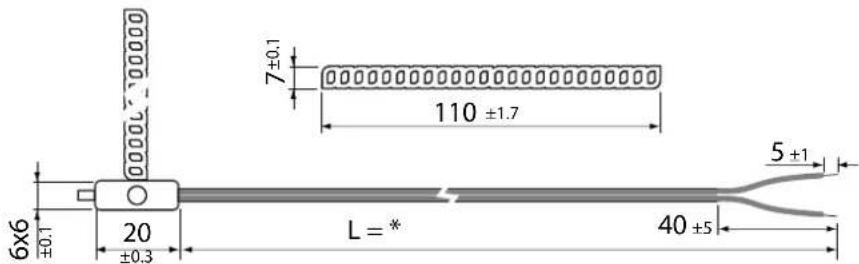

2.8 Modelle NTC\*HF\*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 6±1 mm
Fühler R(25 °C)= 10 kOhm 1%; Beta 3435
Genauigkeit +/- 0,5 °C bei 25 °C; +/- 1,0 °C -50T90 °C
Verlustfaktor (in Luft) 3 mW
Zeitliche Wärmekonstante (in Luft) Ca. 50 s
Kabel Flachbandkabel aus schwarzem thermoplastischem Gummi (Durchm. 3,6x1,6 max.)
Schutzart des Messelements IP67
Gehäuse des Messelements Thermoplastisch mit Befestigungsschelle
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie Kabel UL/HB
Isolierwiderstand bei 500 Vdc >20 mOhm
Dielektrische Durchschlagsfestigkeit	1500 Vac

Tab. 2.h

Fig.2.1
* = Siehe Tabelle der Produktcodes in der Preisliste

2.9 Modelle NTC\*WS\*

Lagerungsbedingungen	-40T105 °C
Arbeitsbereich -40T105 °C
Anschlüsse Adernendhülsen am Kabel
Fühler	R(25 °C)= 10 kOhm 1%; Beta 3435
Genauigkeit	±0.3°C a 25°C, ±1°C -40180°C, ±1.5°C 80T105°C
Verlustfaktor (in Luft)	3 mW
Zeitliche Wärmekonstante (in Luft)	Ca. 50 s
Kabel	Thermoplastischer schwarzer Gummi mit weiß-schwarzen internen Leitern, Querschnitt 2x0,25 mm2, Durchm. 3,3 mm
Schutzart des Messelements	IP67
Gehäuse des Messelements Kupferkappe - Größe	4x16mm ±1,5% mit Füllmaterial aus Polyurethanharz
Drehmoment des Kabelbinders	Typisch 250 N (Position 6 der Zange); maximal 260 N (Position 7 der Zange)
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie Kabel UL/HB
Isolierwiderstand bei 500 Vdc	>20 mOhm 500Vdc
Dielektrische Durchschlagsfestigkeit	1500 Vac

Tab. 2.i

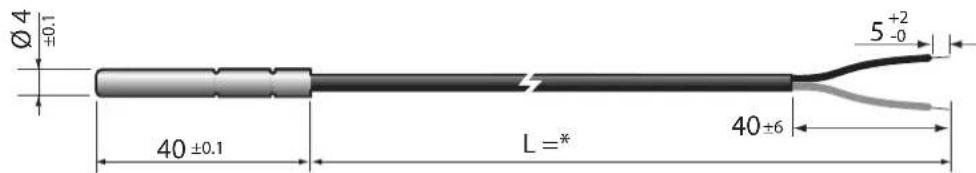

Kontaktstelle Kupfer

Fig.2.n
* = Siehe Tabelle der Produktcodes in der Preisliste

Kabelbinderzange mit integrierter Federwaage (Carel-Code CM00000006)

Nützliches Gerät zum Festziehen des Kabelbinders mit kalibrierter und konstanter Kraft für eine kontinuierliche Anliegequalität des Fühlers auf der Rohroberfläche.

Das Drehmoment des Kabelbinders kann durch Betätigung der Stellschraube am Griff (Skala von 1 bis 8) reguliert werden. Die Entsprechung der angewandten Kraft ist in der folgenden Tabelle angeführt:

Tool	1	2	3	4	5	6	7	8
	Low		Medium			High			Tolerance
MK6	135	160	180	235	250	250	260	290	±2

Tab. 1.a

Die Werte sind in Newton (N) ausgedrückt

Montageanleitung für die Fühler NTC*WS in Verwendung einer Kabelbinderzange mit Federwaage

1) Den Kabelbinder um das Rohr binden und schließen.

2) Auf der Kabelbinderzange mit Federwaage (Code CM00000006) das Drehmoment 250 N einstellen (Position 6 auf der Zange).

3) Den Kabelbinder mit der Zange so lange festziehen, bis der Kabelbinder abgeschnitten ist.

4) Das elektrische Kabel zweimal um das Rohr herumwickeln.

5) Den Fühler mit Isolierstoff für mindestens 10 cm an den Enden der Kappe und des gewickelten Kabels abdecken.

2.10 Modelle NTC*LT*

Lagerungsbedingungen -80T105 °C
Arbeitsbereich -80T105 °C
Anschlüsse mit männlichem Stecker M8
Fühler R(25 °C)= 750 Ohm 1%; Beta 3969
Genauigkeit +/- 0,2 °C a 25 °C; +/- 1,15 °C da -80T105 °C
Verlustfaktor (in Luft) 3 mW
Zeitliche Wärmekonstante (in Luft) ca. 35 s in Wasser - 10 s in aria
Kabel Messing für Kabelbinders-Montage
Schutzart des Messelements IP67
Gehäuse des Messelements	mineralische Oxid-Isolations MgO - Hülle 316 - ∅ 3 mm Krümmungsradius (mit Ausnahme des empfindlichen Teils)
Drehmoment des Kabelbinders Typisch 250 N (Position 6 der Zange); maximal 260 N (Position 7 der Zange)
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel
Isolierwiderstand bei 500 Vdc	100 MOhm @ 500Vdc
Dielektrische Durchschlagsfestigkeit	1500 Vac
Max. Arbeitsdruck:	40 bar

Tab. 2.j

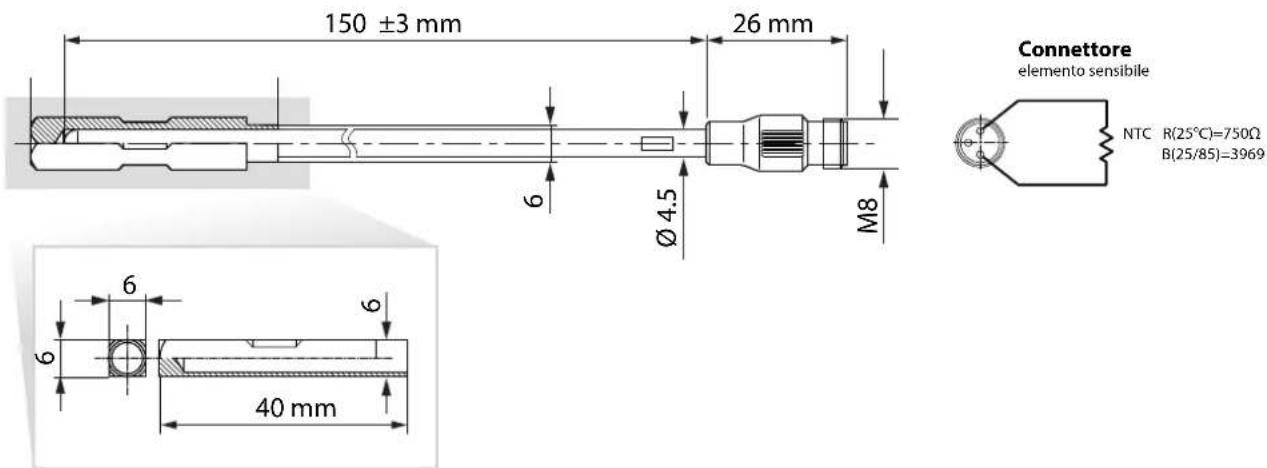

150 ±3 mm 26 mm 6 Ø 4,5 M8 Connettore elemento sensibile NTC R(25°C)=750Ω B(25/85)=3969 6 6 40 mm

Fig.2.p

Kabelcodes für den Anschluss des Fühlers NTC*LT

A	TSOPZCV030: Silikonkabel mit Stecker M8, Länge 3 m
	TSOPZCV100: Silikonkabel mit Stecker M8, Länge 10 m
B	TSOPZCV070: Silikonkabelverlängerung mit männlichem/weiblichem Stecker M8, Länge 7 m

A

Ø 9 L

Fig.2.q

B

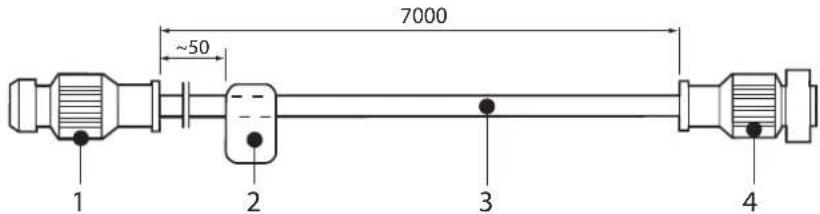

7000 ~50 1 2 3 4

Fig.2.r

Legende:

1 Stecker M8 3 Kabel 24 AWG 2 Leiter, isoliert mit Silikonqummi
2 Klebeetikett 4 Spritzgegossener Stecker M8 Fe

Montageanleitung für die Fühler NTC*LT in Verwendung einer Kabelbinderzange mit Federwaage

1) Den Fühler am Rohr positionieren. Die Kabelbinder herumbinden und an beiden Enden schließen.

2) Auf der Kabelbinderzange mit Federwaage (Code CM00000006) das Drehmoment 250 N einstellen (Position 6 auf der Zange).

3) Den Kabelbinder Code 1209874AXX mit der Zange so lange festziehen, bis der Kabelbinder abgeschnitten ist.

4) Das elektrische Kabel am Boden des Fühlers zweimal um das Rohr herumwickeln.
5) Den Fühler mit Isolierstoff für mindestens 10 cm an den Enden der Kappe und des gewickelten Kabels abdecken.

2.11 Modelle NTC*PS*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte und verzinnte Klemmen; Abmessungen: 4±1 mm
Fühler NTC 10 kΩ ±1% bei 25 °C Beta 3435
Verlustfaktor (in Luft) 2 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 50 min (V=1 m/s)
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand ≤73,9 Ω/km - Isolierstoff: spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser 3.30+/-0.10 mm
Schutzart des Messelements IP67
Gehäuse	Santoprene Grau RAL7032
	Geeignet für Nahrungsmittel
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel
Brandschutzkategorie	Flammschutzmittel
Isolierwiderstand bei 500 Vdc	100 MOhm @ 500Vdc
Dielektrische Durchschlagsfestigkeit	1500 Vac
Max. Arbeitsdruck:	40 bar

Tab. 2.k

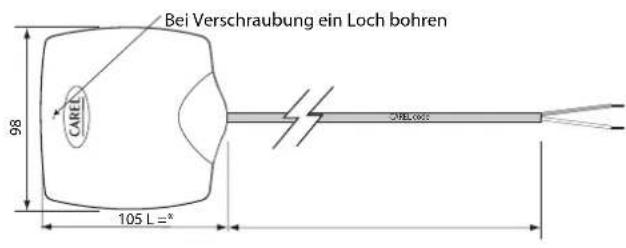

Magnetbasis 20

Fig.2.s

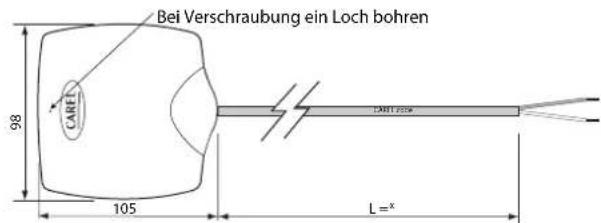

Bei Verschraubung ein Loch bohren 98 CARE 105 L=^x

* = Siehe Tabelle der Produktcodes in der Preisliste

3. TECHNISCHE SPEZIFIKATIONEN DER NTC-TAUCHFÜHLER

3.1 Modell TSN1300000

Das Messelement der Tauchfühler ist direkt mit der Flüssigkeit in Kontakt und wird auf der Rohrleitung installiert. Die Verdrahtung erfolgt mit einem Stecker.

Lagerungsbedingungen -40T120 °C
Arbeitsbereich -40T120 °C
Fühler NTC 10 kΩ +1% bei 25 °C Beta 3435
Bauart Monolithische, direkte Tauchung mit Prozessanschluss 1/8' GAS UNI 338 männlich
Anschluss Spritzgegossenes Nylon 4-polig M12x1 (DIN-VDE0627) Metallgewinde IP67 max. Temp. 90 °C
Zeitliche Wärmekonstante Ca. 5 s in Wasser - 30 s in Luft
Gehäuse des Messelements AISI 316
Isolierung 100 Mohm bei 500 Vcc
Max. Arbeitsdruck 40 bar

Tab.3.a

Legende:

1	Messelement NTC 10 Kohn
2	Tauchhülse INOX
3	EX14
4	Spritzgegossener Körper
5	Stecker M12 männlich

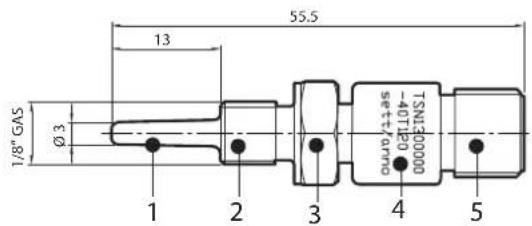

1/8" GAS Ø3 13 55.5 TSNL-00000 -40T20 settyanno 1 2 3 4 5

Fig.3.a

Zubehör:

• 4-poliger Stecker M12 für Fühler 1/8 Gas - Kabellänge 3 m Code TSOPZCW030

L=× 150

Fig.3.b

Elektrische Anschlüsse: NTC 10kohm

1	Rot
2	Rot
3	Weiß

• 4-poliger Stecker M12 für Fühler 1/8 GAS - Code TSOPZCM000
- Stecker M12 vor Ort konfektionierbar, empfohlenes Kabel 3x0.2 mm² mit externer Hülle

Fig.3.c

Elektrische Anschlüsse:
Fühleransicht von Steckerseite

NTC10K

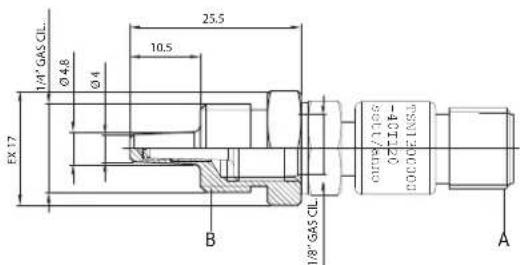

• Tauchhülse 1/4 Gas Code TSOPZPT000

A Fühleranschluss 1/8" GAS ZYL.
B	Prozessanschluss 1/4" GAS ZYL. mit Tauchung L= 10,5 mm

25.5 10.5 Ø 4.8 Ø 4 1/4" GAS CIL. EX 17 B 1/8" GAS CIL. ISSN 3-00000 -401.20 ###c A

Fig.3.d

- Zu lötendes Verbindungsstück Code TSOPZRT000

Fig.3.e

3.2 Modell TSC1500030

Das Messelement der Tauchfühler ist in direktem Kontakt mit der Flüssigkeit. Die Befestigung an der Rohrleitung erfolgt mit einem Verbindungsstück, das mit Schraub- oder Lötanschluss erhältlich ist.

Der Körper aus vernickeltem Messing besitzt die Schutzart IP67; die Dichtung (O-Ring) wird zusammen mit dem Fühler geliefert.

Lagerungsbedingungen -40T90 °C
Arbeitsbereich -40T90 °C
Fühler NTC 10 kΩ ±1% bei 25 °C Beta 3435
Bauart Monolithische, direkte Tauchung mit Prozessanschluss M14 männlich
Kabel 2 Leiter AWG 72, mit Hülle aus TPE
Zeitliche Wärmekonstante Ca. 5 s in Wasser - 45 s in Luft
Gehäuse des Messelements Vernickeltes Messing und spritzgegossener Körper PA6 Grau
Isolierung 100 Mohm bei 100 Vcc
Max. Arbeitsdruck 25 bar
Kompatible Flüssigkeiten Wasser

Tab. 3.b

Legende:

1 Messelement

2 Befestigungsring aus vernickeltem Messing

3 Spritzgegossener Körper

4 Kabelmarkierung

5 Verzinntes Kupferkabel mit 2 Leitern

6 NTC-Fühler

7 O-Ring 2015

8 Thermometrische Tauchhülse aus vernickeltem Messing

23 ~7.5 Ø9.5 E=2000±30 ~40 EX14 1 2 3 4 5 6 7 15 3

7 8 15 3 Ø 12.5 Ø 10 Ø4 Ø 3.5 M14x1

Fig.3.f

Elektrische Anschlüsse:

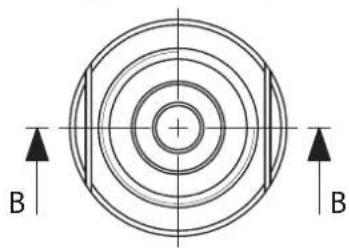

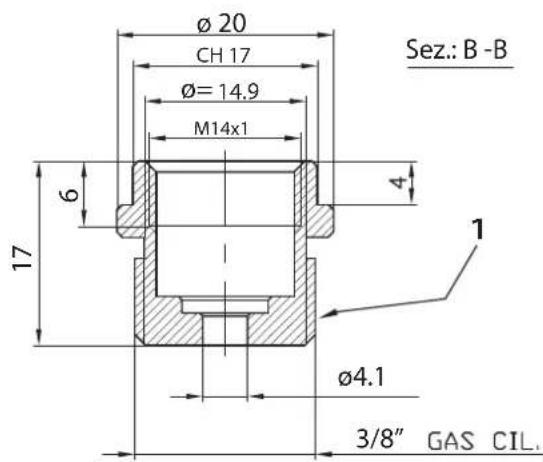

- Adapter-Verbindungsstück von M14 3/8 GAS - Code TSOPZRV000

Ø 20 CH 17 Ø= 14.9 M14x1 6 17 4 Sez.: B -B Ø4.1 3/8" GAS CIL. 1

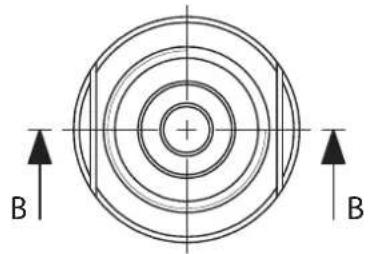

B B

Fig.3.h

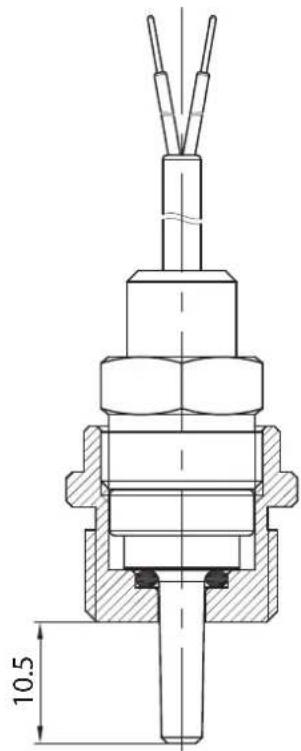

8 2 7

10.5

Fig.3.i

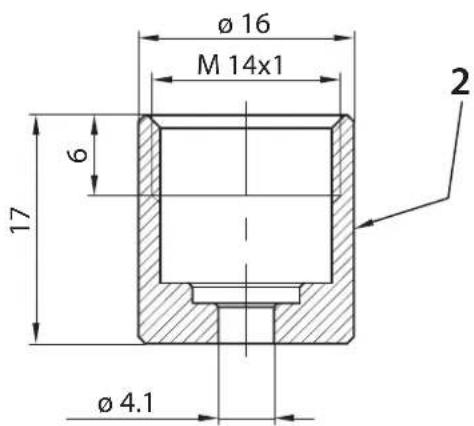

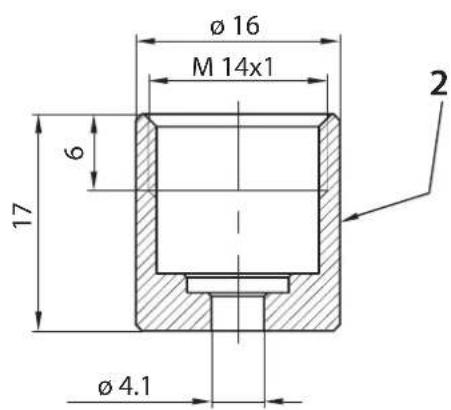

- Zu lötendes Adapter-Verbindungsstück für M14 - Code TSOPZRS000

ø 16 M 14x1 2 6 17 ø 4.1

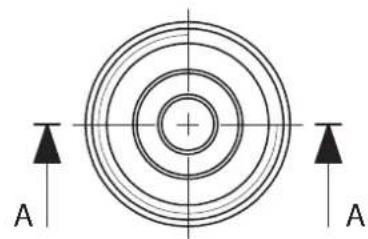

A A

Fig.3.j

10.5

Fig.3.k

Legende:

1 Gewindegebohrter Anschluss 3/8 zyl. mit Rundsitz aus vernickeltem Messing cod: C058042A04
2 Zylinderförmiger Lötanschluss mit Rundsitz aus Messing Code C058042A03

4. TECHNISCHE SPEZIFIKATIONEN DER NTC-CORE-SENSOREN

4.3 Modelle NTC\*INF\*

Core-Sensoren mit 90°- und 180°-Griff

Lagerungsbedingungen -50T90 °C
Arbeitsbereich -50T90 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler NTC 10 kOhm ±1% bei 25 °C Beta 3435
Verlustfaktor (in Luft) Ca. 2,2 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 45 s
Kabel Zweileiterkabel mit doppelter Isolierhülle, aus verzinntem elektrischem Widerstand ≤63 Ohm/km	2 mit
Schutzart des Messelements IP67
Gehäuse des Messelements Edelstahl INOX AISI 304 mit Füllmaterial aus Silikonharz
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Isolierstoff: Silikon sowohl auf externer Hülle als auch auf internen Leitern
Brandschutzkategorie	Flammschutzmittel
Lebensmittelverträglichkeit	Geeignet für die permanente Verwendung in der Lebensmittelindustrie

Tab. 4.a

NTCINF600*

6000 150 Ø 5 90 Ø 9 40

Fig.4.1

NTCINF610*

225 36 169 137 13 L=* ∞

Fig.4.m

* = Siehe Tabelle der Produktcodes in der Preisliste

4.4 Modell NTCINF0340 e NTCINF0640

Core-Sensor mit 90°-Griff mit Heizsystem

Lagerungsbedingungen -50T90 °C
Arbeitsbereich -50T90 °C
Anschlüsse Abisolierte Klemmen, mit Adernendhülsen
Fühler NTC 10 kOhm ± 1% bei 25 °C Beta 3435
Zeitliche Wärmekonstante (in Luft) Ca. 45 s
Kabel Thermoplastische Hülle, geeignet für Nahrungsmittel, mit 4 Leitern, Leiterquerschnitt 0,15 mm	^2
Kabelfarben Weiß-Schwarz, NTC-Widerstand / Rot, elektrischer Widerstand
Max. Spannung des elektrischen Widerstandes 24 Vac (20 W)
Elektrischer Heizwiderstand 7 Ohm ± 0,6 mit einer Diode in Reihe der Widerstand (siehe internes Diagramm)
Kabellänge 3 m
Schutzart des Messelements IP67
Gehäuse des Messelements Edelstahl INOX AISI 316. Länge 100 mm Durchmesser 4 mm. Mit Nadelspitze
Füllmaterial der Kappe Aluminia
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Isolierstoff: Sowohl auf externer Hülle als auch auf internen Leitern
Brandschutzkategorie	Flammschutzmittel
Isolationswiderstand	20 Mohm 500 Vcc
Durchschlagsfestigkeit	500 Vac
Lebensmittelverträglichkeit	Geeignet für die permanente Verwendung in der Lebensmittelindustrie

Tab. 4.b

Ø 4 100 3000 Fig.4.e

a |Rot, elektrischer Widerstand
b Weiß/Weiß, NTC-Widerstand

HEIZKREIS 7Ohm + -0.6 Ohm 24 Vac NTC 10K 1% B3435 1% ROTES Kabel ROTES Kabel WEISSES Kabel WEISSES Kabel

4.5 Modell NTCINF0150

Core-Sensor mit Griff 180° aus thermoplastischem Gummi und Spiralkabel

Lagerungsbedingungen	-40T90 °C
Arbeitsbereich	-40T90 °C
Anschlüsse	Abisolierte Klemmen, mit Adernendhülsen
Sensor	NTC 10 kOhm ± 1% bei 25 °C Beta 3435
Zeitliche Wärmekonstante (in Luft)	Ca. 45 s
Kabel	Spiralkabel schwarz 2 Leiter Durchm. 4 mm
Farben	Weiß-rotes Kabel Querschnitt 2x0,22mm ^2
Kabellänge	1,5 m ausziehbar bis 3 m
Schutzart des Messelements	IP67
Gehäuse des Messelements	Rostfreier Stahl AISI 316. Länge 150 mm. Durchm. 4 mm. Abgerundete Spitze
Füllmaterial Polyurethanharz
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Isolierstoff: sowohl auf externer Hülle als auch auf internen Leitern
Brandschutzkategorie	Flammschutzmittel
Isolationswiderstand	20 Mohm 500 Vcc
Durchschlagsfestigkeit	2000 Vac
Lebensmittelverträglichkeit	Geeignet für die permanente Verwendung in der Lebensmittelindustrie

Tab. 4.c

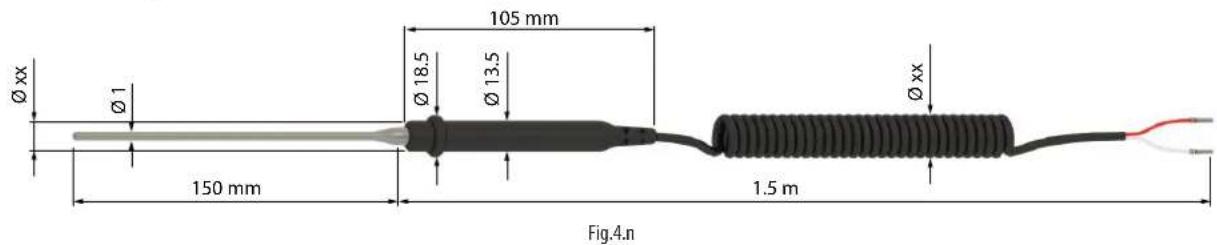

Mechanische Zeichnung

Ø xx Ø 1 150 mm 105 mm Ø 18.5 Ø 13.5 Ø xx 1.5 m Fig.4.n

5. TABELLE DER TEMPERATURWERTE

5.1 Tabelle der Temperatur-Widerstandswerte NTC-Fühler 10K@25°C B 3435

Temp. Widerstandswert Temp. Widerstandswert Temp. Widerstandswert

	Max. Typisch	Min. Max.	Typisch Min.	Max. Typisch	Min.
°C	KΩ	KΩ	KΩ	°C	KΩ	KΩ	KΩ
-50	344,60	329,50	314,90	1	26,65	26,13	25,62
-49	325,00	310,90	297,30	2	25,52	25,03	24,55
-48	306,60	293,50	280,90	3	24,44	23,99	23,54
-47	289,40	277,20	265,40	4	23,42	23,00	22,57
-46	273,40	262,00	251,00	5	22,45	22,05	21,66
-45	258,30	247,70	237,40	6	21,53	21,15	20,78
-44	244,20	234,30	224,70	7	20,64	20,30	19,95
-43	231,00	221,70	212,80	8	19,81	19,48	19,15
-42	218,60	209,90	201,60	9	19,01	18,70	18,39
-41	207,00	198,90	191,00	10	18,25	17,96	17,67
-40	196,00	188,50	181,10	11	17,51	17,24	16,97
-39	185,50	178,50	171,60	12	16,81	16,56	16,30
-38	175,60	169,00	162,60	13	16,14	15,90	15,67
-37	166,30	160,20	154,20	14	15,50	15,28	15,06
-36	157,60	151,90	146,30	15	14,89	14,69	14,48
-35	149,40	144,10	138,80	16	14,31	14,12	13,92
-34	141,70	136,70	131,80	17	13,75	13,58	13,39
-33	134,50	129,80	125,20	18	13,22	13,06	12,89
-32	127,70	123,30	119,00	19	12,72	12,56	12,40
-31	121,20	117,10	113,10	20	12,24	12,09	11,94
-30	115,20	111,30	107,50	21	11,77	11,63	11,50
-29	109,40	105,70	102,20	22	11,32	11,20	11,07
-28	103,90	100,50	97,20	23	10,90	10,78	10,66
-27	98,68	95,52	92,45	24	10,49	10,38	10,27
-26	93,80	90,84	87,97	25	10,10	10,00	9,90
-25	89,20	86,43	83,73	26	9,73	9,63	9,53
-24	84,85	82,26	79,74	27	9,38	9,28	9,18
-23	80,76	78,33	75,96	28	9,04	8,94	8,84
-22	76,89	74,61	72,39	29	8,72	8,62	8,52
-21	73,23	71,10	69,01	30	8,41	8,31	8,21
-20	69,77	67,77	65,82	31	8,11	8,01	7,92
-19	66,44	64,57	62,74	32	7,83	7,73	7,63
-18	63,30	61,54	59,83	33	7,55	7,45	7,36
-17	60,32	58,68	57,07	34	7,29	7,19	7,10
-16	57,51	55,97	54,46	35	7,04	6,94	6,85
-15	54,85	53,41	51,99	36	6,79	6,70	6,61
-14	52,33	50,98	49,65	37	6,56	6,47	6,37
-13	49,95	48,68	47,43	38	6,34	6,25	6,15
-12	47,69	46,50	45,32	39	6,12	6,03	5,94
-11	45,55	44,43	43,33	40	5,92	5,83	5,74
-10	43,52	42,47	41,43	41	5,72	5,63	5,54
-9	41,55	40,57	39,60	42	5,53	5,44	5,35
-8	39,69	38,77	37,86	43	5,34	5,26	5,17
-7	37,92	37,06	36,21	44	5,17	5,08	4,99
-6	36,25	35,44	34,64	45	5,00	4,91	4,83
-5	34,66	33,90	33,15	46	4,83	4,75	4,67
-4	33,15	32,44	31,73	47	4,68	4,59	4,51
-3	31,72	31,05	30,39	48	4,52	4,44	4,36
-2	30,36	29,73	29,11	49	4,38	4,30	4,22
-1	29,06	28,48	27,89	50	4,24	4,16	4,08
0	27,83	27,28	26,74	51	4,10	4,03	3,95
				52	3,97	3,90	3,82
				53	3,85	3,77	3,70

°C	KΩ	KΩ	KΩ
56	3,50	3,43	3,35
57	3,39	3,32	3,25
58	3,28	3,22	3,15
59	3,18	3,12	3,05
60	3,09	3,02	2,95
61	2,99	2,93	2,86
62	2,90	2,84	2,77
63	2,82	2,75	2,69
64	2,73	2,67	2,61
65	2,65	2,59	2,53
66	2,57	2,51	2,45
67	2,50	2,44	2,38
68	2,42	2,36	2,31
69	2,35	2,30	2,24
70	2,28	2,23	2,17
71	2,22	2,16	2,11
72	2,15	2,10	2,05
73	2,09	2,04	1,99
74	2,03	1,98	1,93
75	1,98	1,92	1,87
76	1,92	1,87	1,82
77	1,87	1,82	1,77
78	1,81	1,77	1,72
79	1,76	1,72	1,67
80	1,72	1,67	1,62
81	1,67	1,62	1,58
82	1,62	1,58	1,53
83	1,58	1,53	1,49
84	1,54	1,49	1,45
85	1,49	1,45	1,41
86	1,45	1,41	1,37
87	1,42	1,37	1,33
88	1,38	1,34	1,30
89	1,34	1,30	1,26
90	1,31	1,27	1,23
91	1,27	1,23	1,19
92	1,24	1,20	1,16
93	1,21	1,17	1,13
94	1,17	1,14	1,10
95	1,14	1,11	1,07
96	1,12	1,08	1,04
97	1,09	1,05	1,02
98	1,06	1,02	0,99
99	1,03	1,00	0,97
100	1,01	0,97	0,94
101	0,98	0,95	0,92
102	0,96	0,92	0,89
103	0,93	0,90	0,87
104	0,91	0,88	0,85
105	0,89	0,86	0,83
106	0,87	0,84	0,81
107	0,84	0,82	0,79
108	0,82	0,80	0,77
109	0,80	0,78	0,75
110	0,79	0,76	0,73

Tab. 5.a

5.2 Tabelle der Temperatur-Widerstandswerte NTC-Fühler 50K@25°C B 3977

Temp. Widerstandswert Temp. Widerstandswert Temp. Widerstandswert

	Max. Typisch	Min. Max.	Typisch Min.	Max. Typisch Min.
°C	Ohms	Ohms	Ohms	°C	Ohms	Ohms	Ohms
0	165239	161638	158036	51	17760	17401	17042
1	157036	153694	150352	52	17109	16757	16405
2	149288	146187	143086	53	16485	16140	15795
3	141965	139088	136211	54	15887	15549	15211
4	135043	132375	129706	55	15314	14982	14651
5	128498	126023	123548	56	14764	14439	14114
6	122307	120012	117717	57	14236	13918	13600
7	116449	114321	112194	58	13730	13418	13107
8	110904	108932	106961	59	13244	12939	12634
9	105654	103827	102001	60	12778	12479	12181
10	100682	98990	97298	61	12330	12038	11746
11	95971	94405	92838	62	11901	11615	11329
12	91507	90057	88608	63	11488	11208	10928
13	87276	85934	84593	64	11092	10818	10544
14	83263	82022	80782	65	10711	10443	10175
15	79456	78310	77163	66	10345	10083	9821
16	75845	74786	73727	67	9993	9737	9481
17	72417	71440	70462	68	9655	9405	9154
18	69163	68261	67359	69	9330	9085	8840
19	66073	65241	64410	70	9018	8778	8538
20	63137	62372	61606	71	8717	8483	8248
21	60348	59643	58939	72	8428	8199	7969
22	57697	57049	56401	73	8150	7926	7701
23	55177	54582	53987	74	7882	7663	7443
24	52780	52234	51688	75	7625	7410	7195
25	50500	50000	49500	76	7377	7167	6957
26	48373	47873	47373	77	7138	6933	6727
27	46348	45848	45349	78	6908	6707	6506
28	44417	43920	43422	79	6686	6490	6294
29	42577	42082	41587	80	6473	6281	6089
30	40823	40332	39840	81	6267	6080	5892
31	39151	38663	38174	82	6069	5886	5702
32	37556	37072	36588	83	5878	5699	5520
33	36034	35554	35075	84	5694	5519	5343
34	34581	34107	33633	85	5517	5345	5174
35	33195	32726	32258	86	5346	5178	5010
36	31871	31408	30945	87	5181	5017	4853
37	30607	30150	29694	88	5022	4861	4701
38	29400	28949	28499	89	4868	4711	4554
39	28246	27802	27358	90	4720	4566	4413
40	27143	26706	26269	91	4577	4427	4277
41	26090	25659	25229	92	4439	4292	4145
42	25082	24659	24235	93	4306	4162	4019
43	24118	23702	23286	94	4177	4037	3896
44	23197	22787	22378	95	4053	3916	3778
45	22315	21913	21511	96	3933	3799	3664
46	21471	21076	20681	97	3817	3686	3554
47	20663	20275	19888	98	3705	3577	3448
48	19890	19509	19129	99	3597	3471	3346
49	19149	18776	18402	100	3492	3369	3246
50	18440	18074	17707	101	3391	3271	3151

°C	Ohms	Ohms	Ohms
102	3293	3176	3058
103	3199	3084	2969
104	3108	2995	2883
105	3019	2909	2799
106	2934	2826	2719
107	2851	2746	2641
108	2771	2668	2565
109	2694	2593	2492
110	2619	2520	2422
111	2547	2450	2354
112	2477	2382	2288
113	2409	2316	2224
114	2343	2252	2162
115	2279	2191	2102
116	2218	2131	2044
117	2158	2073	1988
118	2100	2017	1934
119	2044	1962	1881
120	1989	1910	1830
121	1937	1859	1781
122	1886	1809	1733
123	1836	1761	1687
124	1788	1715	1642
125	1742	1670	1598
126	1697	1626	1556
127	1653	1584	1515
128	1610	1543	1476
129	1569	1503	1437
130	1529	1465	1400
131	1490	1427	1364
132	1453	1391	1329
133	1416	1355	1295
134	1381	1321	1262
135	1346	1288	1230
136	1313	1256	1199
137	1280	1224	1168
138	1249	1194	1139
139	1218	1164	1111
140	1189	1136	1083
141	1160	1108	1056
142	1132	1081	1030
143	1104	1055	1005
144	1078	1029	980
145	1052	1004	956
146	1027	980	933
147	1003	957	911
148	979	934	889
149	956	912	868
150	933	890	847

Tab. 5.b

5.3 Tabelle der Temperatur-Widerstandswerte NTC-Fühler 750 Ohm @25°C B 3969

°C Ohms °C Ohms °C Ohms °C Ohms °C Ohms

-80 577	421,72 -40 25693,65 0 2457,67 40 39	9,77 80 94,66
-79 527	949,43 -39 24032,58 1 2335,27 41 38	4,06 81 91,67
-78 483	039,76 -38 22489,43 2 2219,68 42 36	9,06 82 88,78
-77 442	244,46 -37 21055,15 3 2110,50 43 35	4,73 83 86,00
-76 405	161,84 -36 19721,40 4 2007,32 44 34	1,03 84 83,32
-75 371	431,66 -35 18480,57 5 1909,80 45 32	7,93 85 80,73
-74 340	730,65 -34 17325,63 6 1817,58 46 31	5,40 86 78,24
-73 312	768,50 -33 16250,14 7 1730,35 47 30	3,42 87 75,84
-72 287	284,35 -32 15248,17 8 1647,82 48 29	1,96 88 73,52
-71 264	043,66 -31 14314,26 9 1569,70 49 28	1,00 89 71,29
-70 242	835,52 -30 13443,41 10 1495,74 50 2	70,50 90 69,13
-69 223	469,52 -29 12630,97 11 1425,69 51 2	60,45 91 67,05
-68 205	774,90 -28 11872,71 12 1359,32 52 2	50,83 92 65,04
-67 189	697,20 -27 11164,69 13 1296,43 53 2	41,61 93 63,10
-66 174	797,23 -26 10503,29 14 1236,81 54 2	32,78 94 61,23
-65 161	249,35 -25 9885,19
-64 148	840,08 -24 9307,28
-63 137	466,39 -23 8766,74
-62 127	036,93 -22 8260,92
-61 117	466,39 -21 7787,41
-60 108	679,25 -20 7343,85
-59 100	606,67 -19 6928,47
-58	93186,24
-57	86361,37
-56	80080,67
-55	74297,50
-54 689	69,45
-53 640	57,99
-52 595	28,05
-51 553	47,72
-50 514	89,92
-49	47922,16
-48	44626,30
-47	41578,30
-46	38758,05
-45	36147,17
-44	33728,89
-43	31487,85
-42	29410,02
-41	27482,54

59,43
57,68
56,00
54,37
52,80
51,28
49,81
22	857,36
23	819,99
24	784,46
25	750,00
52 66 15	27
93 67 14	6,12
81 68 14	17
09 69 13	41
69 70 13	84
31	579,54
32	555,57
33	532,73
34	510,95
35	490,18
36	470,37
37	451,47
38	433,43
39	416,21

62	174,10
63	168,04
64	162,22
65	156,64
71	127,44
72	123,21
73	119,15
74	115,23
75	111,47
76	107,85
77	104,36
78	101,01
79	97,78

102	48,39
103	47,02
104	45,69
105	44,41

Tab. 5.c

6. TECHNISCHE SPEZIFIKATIONEN DER PT100-FÜHLER

6.1 Modelle PT100

Lagerungsbedingungen	-50T250 °C
Arbeitsbereich des Messelements	PT100000A1: -50 °C...+250 °C; PT100000A2: 0 °C...+400 °C
Fühler	Pt100 Klasse B gemäß DIN-Normen IEC751 3-drahtig
Genauigkeit	+/- Klasse B=(0,005xt)+0,3, bei 100°C = ±0,8°C
Anschlüsse Versorgung und Ausgang	Abisolierte Klemmen, Abmessungen: 6±1mm
Kabel	PT100000A1: Silikongummi HALOGENVERBINDUNGEN ≤ 1.1 x 10-3 mg/gPT100000A2: 3x0,5 mm2 Isolierung der Leiter und Sekundärwicklung aus Fiberglas
Verlustfaktor (in Luft)	0,3 K/mW bei 0 °C
Zeitliche Wärmekonstante (in Luft)	Ca. 20 s
Brandschutzkategorie Bereich -20 °C +200 °C für PT100000A1, +500 °C für PT100000A2
Isolationswiderstand	>500 Mohm / 250 V
Dielektrische Durchschlagsfestigkeit	250 Vac (nur für Code PT100000A1), nicht anwendbar auf PT100000A2
Grundisolierung (Fühler und Kabel)	250 Vac
Schutzart des Messelements	IP65
Gehäuse des Messelements	Edelstahl Inox AISI 316

Tab. 6.a

Ø6 100 L=* rot rot Weiss **

Fig.6.a
* = Siehe Tabelle der Produktcodes in der Preisliste; ** = Der 3-Draht-Fühler kompensiert den vom Kabel eingeführten Widerstand

7. TABELLE DER PT100-FÜHLERWERTE

7.1 Tabelle der Temperatur-Widerstandswerte PT100-Fühler Klasse B

R(0)=100,00 Ω α=0,003 850 1/°C

°C0123456789		10	°C
-50	80,31	79,91	79,51	79,11	78,72	78,32	77,92	77,52	77,13	76,73	76,33	-50
-40	84,27	83,88	83,48	83,08	82,69	82,29	81,89	51,50	81,10	80,70	80,31	-40
-30	88,22	87,83	87,43	87,04	86,64	86,25	85,85	85,46	85,06	84,67	84,27	-30
-20	92,16	91,77	91,37	90,98	90,59	90,19	89,80	89,40	89,01	88,62	88,22	-20
-10	96,09	95,69	95,30	94,91	94,52	94,12	93,73	93,34	92,95	92,55	92,16	-10
0	100,00	99,61	99,22	98,83	98,44	98,04	97,65	97,26	96,87	96,48	96,09	0
0	100,00	100,390	100,78	101,17	101,56	101,95	102,34	102,73	103,12	103,51	103,90	0
10	103,90	104,29	104,68	105,07	105,46	105,85	106,24	106,63	107,02	107,40	107,79	10
20	107,79	108,18	108,57	108,96	109,35	109,73	110,12	110,51	110,90	111,28	111,67	20
30	111,67	112,06	112,45	112,83	113,22	113,61	113,99	114,38	114,77	115,15	115,54	30
40	115,54	115,93	116,31	116,70	117,08	117,47	117,85	118,24	118,62	119,01	119,40	40
50	119,40	119,78	120,16	120,55	120,93	121,32	121,70	122,09	122,47	122,86	123,24	50
60	123,24	123,62	124,01	124,39	124,77	125,16	125,54	125,92	123,31	126,69	127,07	60
70	127,07	127,45	127,84	128,22	128,60	128,98	129,37	129,75	130,13	130,51	130,89	70
80	130,89	131,27	131,66	132,04	132,42	132,80	133,18	133,56	133,94	134,32	134,70	80
90	134,70	135,08	135,46	135,84	136,22	136,60	136,98	137,36	137,74	138,12	138,50	90
100	138,50	138,88	139,26	139,64	140,02	140,39	140,77	141,15	141,53	141,91	142,29	100
110	142,29	142,66	143,04	143,42	143,80	144,17	144,55	144,93	145,31	145,68	146,06	110
120	146,06	146,44	146,81	147,19	147,57	147,94	148,32	148,70	149,07	149,45	149,82	120
130	149,82	150,20	150,57	150,95	151,33	151,70	152,08	152,45	152,83	153,20	153,58	130
140	153,58	153,95	154,32	154,70	155,07	155,45	155,82	156,19	156,57	156,94	157,31	140
150	157,31	157,69	158,06	158,43	158,81	159,18	159,55	159,93	160,30	160,67	161,04	150
160	161,04	161,42	161,79	162,16	162,53	162,90	163,27	163,65	164,02	164,39	164,76	160
170	164,76	165,13	165,50	165,87	166,24	166,61	166,98	167,35	167,72	168,09	168,46	170
180	168,46	168,83	169,20	169,57	169,94	170,31	170,68	171,05	171,42	171,79	172,16	180
190	172,16	172,53	172,90	173,26	173,63	174,00	174,37	174,74	175,10	175,47	175,84	190
200	175,84	176,21	176,57	176,94	177,31	177,68	178,04	178,41	178,78	179,14	179,51	200
210	179,51	179,88	180,24	180,61	180,97	181,34	181,71	182,07	182,44	182,80	183,17	210
220	183,17	183,53	183,90	184,26	184,63	184,99	185,36	185,72	186,09	186,45	186,82	220
230	186,82	187,18	187,54	187,91	188,27	188,63	189,00	189,36	189,72	190,09	190,45	230
240	190,45	190,81	191,18	191,54	191,90	192,26	192,63	192,99	193,35	193,71	194,07	240
250	194,07	194,44	194,80	195,16	195,52	195,88	196,24	196,60	196,96	197,33	197,69	250
260	197,69	198,05	198,41	198,77	199,13	199,49	199,85	200,21	200,57	200,93	201,29	260
270	201,29	201,65	202,01	202,36	202,72	203,08	203,44	203,80	204,16	204,52	204,88	270
280	204,88	205,23	205,59	205,95	206,31	206,67	207,02	207,38	207,74	208,10	208,45	280
290	208,45	208,81	209,17	209,52	209,88	210,24	210,59	210,95	211,31	211,66	212,02	290
300	212,02	212,37	212,73	213,09	213,44	213,80	214,15	214,51	214,86	215,22	215,57	300
310	215,57	215,93	216,28	216,64	216,99	217,35	217,70	218,05	218,41	218,76	219,12	310
320	219,12	219,47	219,82	220,18	220,53	220,88	221,24	221,59	221,94	222,29	222,65	320

Tab.7.a

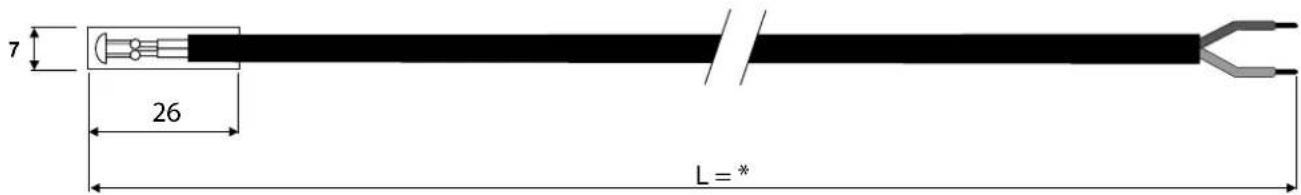

8. TECHNISCHE SPEZIFIKATIONEN DER PT1000-FÜHLER

8.1 Modelle PT1\*HP\*

Lagerungsbedingungen	-50T105 °C in Luft
Arbeitsbereich	-50T105 °C in Luft
Anschlüsse	Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler	Pt1000 - Klasse B
Verlustfaktor (in Luft)	Ca. 3 mW/°C
Zeitliche Wärmekonstante (in Luft)	Ca. 20 s
Kabel	Schwarzes Zweileiterkabel (Flachbandkabel) mit verzinntem Kupferleiter, Durchmesser 0,3 mm2
Schutzart des Messelements	IP67
Gehäuse des Messelements	Polyolefin
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel

Tab. 8.a

Fig.8.a
* = Siehe Tabelle der Produktcodes in der Preisliste

8.2 Modelle PT1*WF*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler Pt1000 - Klasse B
Verlustfaktor (in Luft) Ca. 7 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 15 s
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand ≤63 O/km - Isolierstoff: spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser max. 3,5 mm
Schutzart des Messelements IP67
Gehäuse des Messelements Edelstahl AISI 316, Durchmesser 4 mm - L = 30 mm
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie Flammschutzmittel

Tab. 8.b

Ø4 ±0.1 40 ±0.6 L=* 5 ±1 40 ±5

Fig.8.b
* = Siehe Tabelle der Produktcodes in der Preisliste

8.3 Modelle PT1*WP*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 5±1 mm
Fühler	Pt1000 - Klasse B
Verlustfaktor (in Luft)	Ca. 2,2 mW/°C
Zeitliche Wärmekonstante (in Luft)	Ca. 25 s
Kabel	Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem Widerstand <63 O/km - Isolierstoff: spezif. TPE mit Wassertauchung in Außenhülle, PPcop. auf internen Leitern, Außendurchmesser max. 3,5 mm
Schutzart des Messelements	IP67
Gehäuse des Messelements	PPcop. mit Kappe aus Edelstahl AISI 316, extern
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Zusätzliche Isolierung für 250 Vac
Brandschutzkategorie	Flammschutzmittel

Tab. 8.c

Ø6 ±0.1 50 ±0.75 L=* 40 ±5 5±1

Fig.8.c
^* = Siehe Tabelle der Produktcodes in der Preisliste

Zubehör

• Tauchhülse: vernickeltes Messing - 1413306AXX

• Max. Arbeitsdruck 35 bar
• Temperatur -20...95°C

60 9 3 11 Ø8.5 Ø6.5 CH 16 1/4 gas

Fig.8.d

• Tauchhülse 2: AISI 316 - Code 1413309AXX

• Max. Arbeitsdruck 40 bar
• Temperatur -20...95°C

60 9 3 11 Ø7.5 Ø6.5 CH 17 1/4 gas

Fig.8.e

• Tauchhülse: Messing - 1413311AXX

56.9 15.1 11 Ø8.5 1/4" NPT thread R9 16

Fig.8.f

NB: Kabelbefestigung mit Kabelverschraubung PG7 - IP68 an sechskantigem Ende; es ist ein kompletter Bausatz mit Tauchhülse und

Kabelverschraubung verfügbar.

- Kompressionsverbindungsstück mit Metalldruckring - Code 1309589AXX

29.5 10 CH 17 1/4" GAS Ø 6 mm AISI 316

Max. Arbeitsdruck 40 bar
Temperatur -50...250°C

Fig.8.g
8.4 Modelle PT1*HT*

Lagerungsbedingungen -50T250 °C
Arbeitsbereich -50T250 °C
Anschlüsse Mit Ademendhülsen
Fühler Pt1000 - Klasse B (2-drahtig)
Verlustfaktor (in Luft) Ca. 7 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 20 s (V=2m/s)
Kabel Weißes Teflon mit zwei Dränten, rot und weiß. Querschnitt 2x0,22 mm	± 0 3mm
Schutzart des Messelements IP67
Gehäuse des Messelements Silikonharz
Material der Kappe Edelstahl Aisi 304
Abmessungen der Fühlerkappe 6x40 mm
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Zusätzliche Isolierung
Brandschutzkategorie	Flammschutzmittel
Isolierwiderstand	20 Mohm 500 Vcc
Dielektrische Durchschlagsfestigkeit	2000Vac

Tab. 8.d

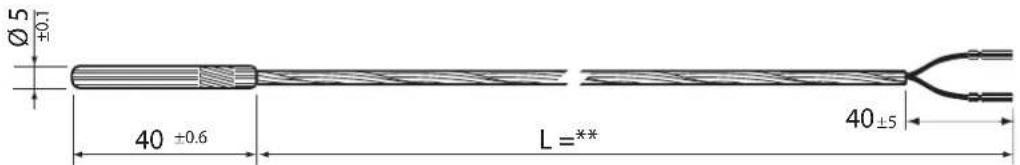

Ø5 ±0.1 40 ±0.6 L=** 40±5

Fig.8.h

NB:

(*) ww/yyR*: ww = Produktionsdatum; yy = Produktionsjahr; R* = Revision.

(**) Siehe Tabelle der Produktcodes in der Preisliste

8.5 Modelle PT1*HF

Fühlerbefestigung mit Schelle
Lagerungsbedingungen	-50T105 °C
Arbeitsbereich des Messelements	-50T105 °C
Anschlüsse	Abisolierte Klemmen, Abmessungen: 6±1 mm
Fühler	Pt1000 Klasse B
Genauigkeit	+/- 0,8 °C; -50T90 °C
Verlustfaktor (in Luft)	3 mW
Zeitliche Wärmekonstante (in Luft)	Ca. 15 s
Kabel	Flachbandkabel aus schwarzem thermoplastischem Gummi (Durchm. 3,6x1,6 max.)
Schutzart des Messelements	IP67
Gehäuse des Messelements	Thermoplastisch mit Befestigungsschelle
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Brandschutzkategorie	Kabel UL/IIB
Isolierwiderstand bei 1000 Vdc	>20 Mohm
Dielektrische Durchschlagsfestigkeit	1500 Vac

Tab. 8.e

* = Siehe Tabelle der Produktcodes in der Preisliste

8.6 Modelle PT1*PS*

Lagerungsbedingungen -50T105 °C
Arbeitsbereich -50T105 °C
Anschlüsse Abisolierte und verzinnte Klemmen; Abmessungen: 4±1 mm
Fühler Pt1000 Klasse B
Verlustfaktor (in Luft) 2 mW/°C
Zeitliche Wärmekonstante (in Luft) Ca. 50 min (V=1 m/s)
Kabel Zweileiterkabel mit doppelter Isolierhülle, AWG22 aus verzinntem Kupfer mit elektrischem
Schutzart des Messelements IP67
Gehäuse Santoprene Grau RAL7032
	Geeignet für Nahrungsmittel
Schutzklasse gegen Stromschläge (Messelement und Kabel) Grundisolierung für 250 Vac
Brandschutzkategorie Flammschutzmittel

Tab. 8.f

Magnetbasis 20

Fig.8.j

Bei Verschraubung ein Loch bohren 98 105 L =° CARREL

* = Siehe Tabelle der Produktcodes in der Preisliste

8.7 Modelle PT1*MC

Lagerungsbedingungen	-100T200 °C
Arbeitsbereich -100T200 °C
Anschlüsse	Abisolierte Klemmen, Abmessungen: 5 (+2 -0) mm
Fühler	Pl1000 - Klasse B
Verlustfaktor (in Luft)	ca. 7 mW/°C
Zeitliche Wärmekonstante (in Luft)	ca. 10 s
Kabel	Verzinntes Kupferkabel mit 2 Leitern AWG 24 trefolo PFA PFA, weiße Leiter ∅1.0±0.05mm, schwarze Scheide, Durchmesser 2.5 ±0.1 mm.
Schutzart des Messelements	IP68
Gehäuse des Messelements	Geschlossenes Rohr ∅4x3.4 INOX L= 40 mm
Brandschutzkategorie	Flammschutzmittel
Isolierwiderstand	20 Mohm 1000 Vcc
Dielektrische Durchschlagsfestigkeit	2500Vac

Tab. 8.g

Ø4 ±0.1 40 ±0.1 L=* 40±6 5+2 -0

Fig.8.k
* = Siehe Tabelle der Produktcodes in der Preisliste

9. TECHNISCHE SPEZIFIKATIONEN DER PT1000-TAUCHFÜHLER

9.1 Modell TST1300000

Das Messelement der Tauchfühler ist direkt mit der Flüssigkeit in Kontakt und wird auf der Rohrleitung installiert. Die Verdrahtung erfolgt mit einem Stecker.

Lagerungsbedingungen -40T120 °C
Arbeitsbereich -40T120 °C
Fühler Pt1000 Klasse B
Bauart Monolithische, direkte Tauchung mit Prozessanschluss 1/8' GAS UNI 338 männlich
Elektrischer Anschluss Spritzgegossenes Nylon 4-polig M12x1 (DIN-VDE0627) Metallgewinde IP67 max. Temp. 90 °C
Zeitliche Wärmekonstante Ca. 5 s in Wasser - 30 s in Luft
Gehäuse des Messelements AISI 316
Isolierung 100 Mohm bei 500 Vcc
Max. Arbeitsdruck 40 bar

Tab. 9.a

Legende:

1/8" GAS Ø3 13 55.5 TSN:00000 -40TIE20 settforno 1 2 3 4 5

Fig.9.a

Zubehör:

• 4-poliger Stecker M12 für Fühler 1/8 Gas - Kabellänge 3 m Code TSOPZCW030

L=x 150

Fig.9.b

Elektrische Anschlüsse: PT1000

• 4-poliger Stecker M12 für Fühler 1/8 GAS - Code TSOPZCM000
- Stecker M12, vor Ort konfektionierbar, empfohlenes Kabel 3x0.2mm² mit externer Hülle

Fig.9.c

• Zu lötendes Verbindungsstück Code TSOPZP T000

A Kompakter Thermistor mit Anschluss 1/8"GAS ZYL

B Prozessanschluss 1/4"GAS ZYL, mit Tauchung L=10,5 mm

• Zu lötendes Verbindungsstück Code TSOPZRT000

Elektrische Anschlüsse:

NB: Der 3-Draht-Anschluss für pt100 ist bei hierfür ausgelegterung zu realisieren. Sollte die Steuerung nicht hierfür ausgelegt sind die Enden an dieselbe Klemme zu schließen.

PT1000

Fühleransicht von Steckerseite

1/4" GAS CL. Ø 4.8 Ø 4 25.5 10.5 EX 17 B 1/8" GAS CL. Ø10" X108 Ø10" X104- COCOENING A

Fig.9.d

Fig.9.e

9.2 Modell TSM1500B30

Das Messelement der Tauchfühler ist in direktem Kontakt mit der Flüssigkeit. Die Befestigung an der Rohrleitung erfolgt mit einem Verbindungsstück, das mit Schraub- oder Lötanschluss erhältlich ist. Der Körper aus vernickeltem Messing besitzt die Schutzart IP67; die Dichtung (O-Ring) wird zusammen mit dem Fühler geliefert.

Lagerungsbedingungen -40T90 °C
Arbeitsbereich -40T90 °C
Fühler Pt1000 Klasse B
Bauart Monolithische, direkte Tauchung mit Prozessanschluss M14 männlich
Kabel 2 Leiter AWG 22, mit Hülle aus TPE
Zeitliche Wärmekonstante Ca. 5 s in Wasser - 45 s in Luft
Gehäuse des Messelements Vernickeltes Messing und spritzgegossener Körper PA6 Grau
Isolierung 100 Mohm bei 100 Vcc
Max. Arbeitsdruck 25 bar
Kompatible Flüssigkeiten Wasser

Tab. 9.b

Legende:

1 Messelement
2 Befestigungsring aus vernickeltem Messing
3 Spritzgegossener Körper
4 Kabelmarkierung
5 Verzinntes Kupferkabel mit 2 Leitern
6 NTC-Fühler
7 O-Ring 2015
8 Thermometrische Tauchhülse aus vernickeltem Messing

Elektrische Anschlüsse:

- Adapter-Verbindungsstück von M14 3/8 GAS - Code TSOPZRV000

Ø 20 CH 17 Ø= 14.9 M14x1 6 17 4 Sez.: B -B 1 Ø4.1 3/8" GAS CIL.

B B

Fig.9.h

8 2 7

10.5

Fig.9.i

- Zu lötendes Adapter-Verbindungsstück für M14 - Code TSOPZRS000

Ø 16 M 14x1 2 6 17 Ø 4.1

A A

Fig.9.j

10.5

Fig.9.k

Legende:

1 Gewindegebohrter Anschluss 3/8 zyl. mit Rundsitz aus vernickeltem Messing Code: C058042A04
2 Zylinderförmiger Lötanschluss mit Rundsitz aus Messing Code: C058042A03

9.3 Modelle TSQ15MAB00

Lagerungsbedingungen	-50T350 °C
Arbeitsbereich des Messelements	-50T350 °C
Anschlüsse	3-poliger DIN-Stecker
Fühler	Pt1000 Klasse B
Zeitliche Wärmekonstante	Ca. 2,5 s in Wasser - 10 s in Luft
Kabel Code TSOPZCV030 und Code TSOPZCV100und Verlängerungskabel Code TSOPZCV070	Silokonkabel L= 3 m, 10 m (max.T. = 180 °C) mit 3-poligem DIN-Stecker (max. T. Anschluss =90 °C) gemäß DIN-Normen VDE0627 mit Schraubkupplung M8x1
Optionen für Gleitverbindungsstück Code TSOPZFGD30	AISI 316, 1/4 GAS (siehe Absatz 4.4)
Schutzart des Anschlusses	IP65
Gehäuse des Messelements	Edelstahl AISI 316
Isolationswiderstand	Isolierung bei 100 Vdc > 100 M Ohm
Brandschutzkategorie	Flammschutzmittel
Max. Arbeitsdruck	40 bar

Tab. 9.c

A

3 150 ±2 26 Ø 10

Fig.9.1

Zubehör:

A	TSOPZCV030:	Silikonkabel mit Stecker M8, Länge 3 m
	TSOPZCV100:	Silikonkabel mit Stecker M8, Länge 10 m
B	TSOPZCV070:	Silikonkabelverlängerung mit männlichem/weiblichem Stecker M8, Länge 7 m
C	TSOPZFGD30:	Gleitverbindungsstück geeignet für 3 mm

B

Ø 9 L

Fig.9.m

C

7000 ~50 Fig.9.n 1 2 3 4 5

Fig.9.0

Legende:

1	Stecker M8
2	Klebeetikett
3	Kabel 24 AWG 2 Leiter, isoliert mit Silikongummi
4	Spritzgegossener Stecker M8 Fe
5	Gleitkompressionsverbindungsstück 1/4" - D= 3 mm, Edelstahl AISI316

10. TECHNISCHE SPEZIFIKATIONEN DER PT1000-CORE-SENSOREN

10.1 Modell PT1INF0340

Core-Sensor mit 90°-Griff mit Heizsystem.

Lagerungsbedingungen -50T200 °C
Arbeitsbereich -50T200 °C
Anschlüsse Abisolierte Klemmen, mit Adernendhülsen
Fühler Pt1000 Klasse B
Zeitliche Wärmekonstante (in Luft): Ca. 45 s
Kabel Thermoplastische Hülle, geeignet für Nahrungsmittel, mit 4 Leitern, Leiterquerschnitt 0,15 mm
Kabelfarben Weiß-Schwarz, PT1000-Widerstand / Rot, elektrischer Widerstand
Max. Spannung des elektrischen Widerstandes 24 Vac
Elektrischer Heizwiderstand 7 Ohm ± 0,6 mit einer Diode in Reihe der Widerstand (siehe internes Diagramm)
Kabellänge 3 m
Schutzart des Messelements IP67
Gehäuse des Messelements Edelstahl INOX AISI 316. Länge 100 mm Durchmesser 4 mm.Mit Nadelspitze
Füllmaterial der Kappe	Aluminia
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Isolierstoff: Sowohl auf externer Hülle als auch auf internen Leitern
Brandschutzkategorie	Flammschutzmittel
Isolationswiderstand	20 Mohm 500 Vcc
Durchschlagsfestigkeit	500 Vac
Lebensmittelverträglichkeit	Geeignet für die permanente Verwendung in der Lebensmittelindustrie

Tab. 10.a

Ø 4 100 3000 Fig.10.q HEIZKREIS /Ohm + -0,6 Ohm 24 Vac PT1000 Classe B ROTES Kabel ROTES Kabel WEISSES Kabel WEISSES Kabel

a | Rot, elektrischer Widerstand
b Weiß/Weiß, NTC-Widerstand

11. PT1000-SONDENWERTETABELLE

11.1 Tabelle der Temperatur-Widerstandswerte PT1000-Fühler Klasse B

R(0)=1000,00Ω;α=0,0038501/°C
Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]
-19620,47-125500,60-54787,171/1066,27881339,461591606,82
-195206,77-124504,70-53791,14181070,16891343,26160160,54
-194211,08-123508,81-52795,12191074,05901347,07161164,27
-193215,38-122512,91-51799,09201077,94911350,871621617,99
-192219,67-121517,00-50803,06211081,82921354,681631621,71
-191223,97-120521,10-49807,03221085,70931358,481641625,43
-190228,25-119525,19-48811,00231089,59941362,281651629,15
-189232,54-118529,28-47814,97241093,47951366,081661622,86
-188236,82-117533,37-46818,94251097,35961369,871671636,58
-187241,10-116537,46-45822,90261101,23971373,671681640,30
-186245,38-115541,54-44826,87271105,10981377,471691644,01
-185249,65-114545,62-43830,83281108,98991381,261701647,72
-184255,92-113549,70-42834,79291112,861001385,061711651,43
-183258,19-112553,78-41838,75301116,731011388,851721655,14
-182262,45-111557,86-40842,71311120,601021392,641731658,85
-181266,71-110561,93-39846,66321124,471031396,431741662,56
-180270,96-109566,00-38850,62331128,351041400,221751666,27
-179275,22-108570,07-37854,57341132,211051404,001761669,97
-178279,47-107574,14-36858,53351136,081061407,791771673,68
-177283,71-106578,21-35862,48361139,951071411,581781677,38
-176287,96-105582,27-34866,43371143,821081415,361791681,08
-175292,20-104586,33-33870,38381147,681091419,141801684,78
-174296,43-103590,39-32874,32391151,551101422,931811688,48
-173300,67-102594,45-31878,27401155,411111426,711821692,18
-172304,90-101598,50-30882,22411159,271121430,491831695,88
-171309,13-100602,56-29886,16421163,131131434,261841699,58
-170313,35-99606,61-28890,10431166,99141438,041851703,27
-169317,57-98610,66-27894,04441170,85151441,821861706,96
-168321,79-97614,71-26897,98451174,70161445,59187170,66
-167326,01-96618,76-25901,92461178,56171449,371881714,35
-166330,22-95622,80-24905,86471182,41181453,141891718,04
-165334,43-94626,84-23909,80481186,27191456,911901721,73
-164338,64-93630,88-22913,73491190,121201460,681911725,42
-163342,84-92634,92-21917,67501193,971211464,451921729,10
-162347,04-91638,96-20921,60511197,821221468,221931782,79
-161351,24-90643,00-19925,53521201,671231471,981941786,48
-160355,43-89647,03-18929,46531205,521241475,751951740,16
-159359,63-88651,06-17933,39541209,361251479,511961743,84
-158363,82-87655,09-16937,32551213,21261483,281971747,52
-157368,00-86659,12-15941,24561217,051271487,041981751,20
-156372,19-85663,15-14945,17571220,901781490,801991754,88
-155376,37-84667,17-13949,09581224,741291494,562001758,56
-154380,55-83671,20-12953,02591228,581301498,322011762,24
-153384,72-82675,22-11956,94601232,421311502,082021765,91
-152388,89-81679,24-10960,86611236,261321505,832031769,59
-151395,06-80683,25-9964,78621240,091331509,592041778,26
-150397,23-79687,27-8968,70631243,931341513,342051778,93
-149401,40-78691,29-7972,61641247,771351517,102061780,60
-148405,56-77695,30-6976,53651251,601361520,852071784,27
-147406,72-76699,31-5980,44661255,431371524,602081787,94
-146413,88-75703,32-4984,36671259,261381528,3520917916,1
-145418,03-74707,33-3988,27681263,091391532,102101795,28
-144420,18-73711,34-2992,18691266,921401535,842111795,94
-143426,33-72715,34-1996,09701270,751411539,592121802,60
-142430,48-7/719,340/1000,00	71	1274,58	142	1543,33	213	1806,27
-141434,62-70723,351/1003,91	72	1278,40	143	1547,08	214	1809,93
-140438,76-69727,352/1007,81	73	1282,23	144	1550,82	215	1813,59
-139442,90-68731,343/74/1011,72	74	1286,05	145	1554,56	216	1817,25
-138447,04-67735,344/4/1015,62	75	1289,87	146	1558,30	217	1820,91
-137451,17-66739,345/1019,53	76	1293,70	147	1562,04	218	1824,56
-136455,31-65743,336/5/1023,43	77	1297,52	148	1565,78	219	1828,22
-135459,44-64747,327/7/1027,33	78	1301,33	149	1569,52	220	1831,88
-134463,56-63751,318/8/8/1031,23	79	1305,15	150	1573,25	221	1835,53
-133467,69-62755,309/1035,35/158/603,092291864,72	80	1308,97	151	1576,99	222	1839,18
-132471,81-61759,29/10/1039,038/1312,78/152 1580,72 223 1842,83
-131475,93-60763,28/11/042,928/2 1316,60/153 1584,45 224 1846,48
-130480,05-59767,26/12/046,828/3 1320,41/54 1588,18 225 1850,13
-129484,16-58771,25/13/050,718/6 1324,22/55 1591,91 226 1853,78
-128488,28-57775,23/14/054,608/5 1328,03/56 1595,64 227 1857,43
-127492,39-56779,21/15/058,498/6 1331,84/57 1599,37 228 1861,07
-126496,49-55783,19/16/062,38/7 1335,65/58 1603,09 229 1864,72
-230 1868,36 281 2052,63 332 2233,90 383 2412,17 434 2587,43 485 2759,68
-231 1872 200 282 2056,22 333 2237,43 384 2415,63 435 2590,83 486 2763,03
-232 1875 64 283 2059,80 334 2240,95 385 2419,10 436 2594,24 487 2766,38
-233 1879 28 284 2063,38 335 2244,47 386 2422,56 437 2597,64 488 2769,72
-234 1882 92 285 2066,96 336 2247,99 387 2426,02 438 2601,05 489 2773,07
-235 1886 56 286 2070,54 337 2251,51 388 2429,48 439 2604,45 490 2776,41
-236 1890 9,19 287 2074,11 338 2255,08 389 2432,94 440 2607,85 491 2779,75
-237 1893 83 288 2077,69 339 2258,55 390 2436,40 441 2611,25 492 2783,09
-238 1897 46 289 2081,27 340 2262,06 391 2439,86 442 2614,65 493 2786,43
-239 1901 10 290 2084,84 341 2265,58 392 2443,31 443 2618,04 494 2789,77
-240 1904 73 291 2088,41 342 2269,09 393 2446,77 444 2621,44 495 2793,11
-241 1908 36 292 2091,98 343 2272,60 394 2450,22 445 2624,83 496 2796,44

Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]	Temper.[°C]	Wider.[Ω]
242 191	1,99 293 2095,55	344 2276,1	2 395 2453,67	446 2628,23 49	2799,78
243 191	5,62 294 2099,12	345 2279,6	3 396 2457,13	447 2631,62 49	2803,11
244 191	9,24 295 2102,69	346 2283,1	4 397 2460,58	448 2635,01 49	2806,44
245 192	2,87 296 2106,26	347 2286,6	4 398 2464,03	449 2638,40 50	2809,78
246 192	6,49 297 2109,82	348 2290,1	5 399 2467,47	450 2641,79
247 193	0,12 298 2113,39	349 2293,6	6 400 2470,92	451 2645,18
248 193	3,74 299 2116,95	350 2297,1	6 401 2474,37	452 2648,57
249 193	7,36 300 2120,52	351 2300,6	6 402 2477,81	453 2651,95
250 194	0,98 301 2124,08	352 2304,1	7 403 2481,25	454 2655,34
251 194	4,60 302 2127,64	353 2307,6	7 404 2484,70	455 2658,72
252 194	8,22 303 2131,20	354 2311,1	7 405 2488,14	456 2662,10
253 195	1,83 304 2134,75	355 2314,6	7 406 2491,58	457 2665,48
254 195	5,45 305 2138,31	356 2318,1	6 407 2495,02	458 2668,86
255 195	9,06 306 2141,87	357 2321,6	6 408 2498,45	459 2672,24
256 196	2,68 307 2145,42	358 2325,1	6 409 2501,89	460 2675,62
257 196	6,29 308 2148,97	359 2328,6	5 410 2505,33	461 2679,00
258 196	9,90 309 2152,52	360 2332,1	4 411 2508,76	462 2682,37
259 197	3,51 310 2156,08	361 2335,6	4 412 2512,19	463 2685,74
260 197	7,12 311 2159,62	362 2339,1	3 413 2515,62	464 2689,12
261 198	0,73 312 2163,17	363 2342,6	2 414 2519,06	465 2692,49
262 198	4,33 313 2166,72	364 2346,1	0 415 2522,48	466 2695,86
263 198	7,94 314 2170,27	365 2349,5	9 416 2525,91	467 2699,23
264 199	1,54 315 2173,81	366 2353,0	8 417 2529,34	468 2702,60
265 199	5,14 316 2177,36	367 2356,5	6 418 2532,77	469 2705,97
266 199	8,75 317 2180,90	368 2360,0	5 419 2536,19	470 2709,33
267 200	2,35 318 2184,44	369 2363,5	3 420 2539,62	4/1 2712,70
268 200	5,95 319 2187,98	370 2367,0	1 421 2543,04	4/2 2716,06
269 200	9,54 320 2191,52	371 2370,4	9 422 2546,46	4/3 2719,42
270 201	3,14 321 2195,06	372 2373,9	7 423 2549,88	4/4 2722,78
271 201	6,74 322 2198,60	373 2377,4	5 424 2553,30	4/5 2726,14
272 202	0,33 323 2202,13	374 2380,9	3 425 2556,72	4/6 2729,50
273 202	3,93 324 2205,67	375 2384,4	0 426 2560,13	4/7 2732,86
274 202	7,52 325 2209,20	376 2387,8	8 427 2563,55	4/8 2736,22
275 203	1,11 326 2212,73	377 2391,3	5 428 2566,96	4/9 2739,57
276 203	4,70 327 2216,26	378 2394,8	2 429 2570,38	4/10 2742,93
277 203	8,29 328 2219,79	379 2398,2	9 430 2573,79	4/11 2746,28
278 204	1,88 329 2223,32	380 2401,7	6 431 2577,20	4/12 2749,63
279 204	4,56 330 2226,85	381 2405,2	3 432 2580,61	4/13 2752,98
280 204	9,05 331 2230,38	382 2408,7	0 433 2584,02	4/14 2756,33

12. EIGENSCHAFTEN PTC-TECHNIKEN

Lagerungsbedingungen 0T150 °C
Arbeitsbereich 0T150 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 6 ± 1 mm
Fühler SEN.KTY81/121-20/5
Genauigkeit ± 2 °C; 0T50 °C; ± 3 °C; -50T90 °C; ± 4 °C; 90T120 °C.
Verlustfaktor (in Luft) 3 mW
Zeitliche Wärmekonstante (in Luft) Ca. 15 s
Kabel Silikon
Schutzart des Messelements IP65
Gehäuse des Messelements Abm. 40x6 mm
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Isolierwiderstand bei 500 Vdc	>20 MOhm
Dielektrische Durchschlagsfestigkeit	2000 Vac

Tab. 12.a

12.2 Modelle PTC015W000 - PTC060W000 - PTC060WA00

Lagerungsbedingungen	-50T100 °C
Arbeitsbereich	-50T100 °C
Anschlüsse	Abisolierte Klemmen, Abmessungen: 6±1mm
Fühler	SEN.KTY81/121-20/5
Genauigkeit	± 2 °C; 0T50 °C; ± 3 °C; -50T90 °C; ± 4 °C; 90T120 °C.
Verlustfaktor (in Luft)	3 mW
Zeitliche Wärmekonstante (in Luft)	Ca. 15 s
Kabel	Silikon
Schutzart des Messelements	P67
Gehäuse des Messelements	Abm. 40x6 mm - 180x6 mm (PTC060WA00)
Schutzklasse gegen Stromschläge (Messelement und Kabel)	Grundisolierung für 250 Vac
Isolierwiderstand bei 500 Vdc	>20 mOhm
Dielektrische Durchschlagsfestigkeit	2000 Vac

Tab. 12.b

12.3 Modelle PTC03000W1 - PTC03000D1 - PTC03000G1

Lagertemperatur	-30T105 °C
Arbeitstemperatur	PTC03000W1 = Bereich -30*105 °C; PTC03000D1 = Bereich -30*105 °C; PTC03000G1 = Bereich -50*120 °C
Anschlüsse Abisolierte Klemmen, Abmessungen: 6±1mm
Fühler	KTY81/121
Genauigkeit	±2°C, 0T50 - ±3°C, -50T90 - ±4°C, 90T120
Verlustfaktor (in Luft)	3mW
Zeitliche Wärmekonstante (in Luft) Ca. 15 s
Kabel	Doppelte Isolierung, ∅4,6 mm, 2 Leiterquerschnitt 0,25 mm2;
	PTC03000W1, weißer PVC-Mantel, blau / braune Aderisolation.PTC03000D1, schwarzer PVC-Mantel, blau / braune Aderisolation.PTC03000G1, grauer Silikonmantel, rot / weißer Leiterisolator.
Schutzart des Messelements IP67
Gehäuse des Messelements Abm. 40x6 mm
Schutzklasse gegen Stromschläge(Messelement und Kabel)	Grundisolierung für 250 Vac
Isolationswiderstand >20 MΩ a 500Vdc
Spannungsfestigkeit 2kVac

Tab. 12.c

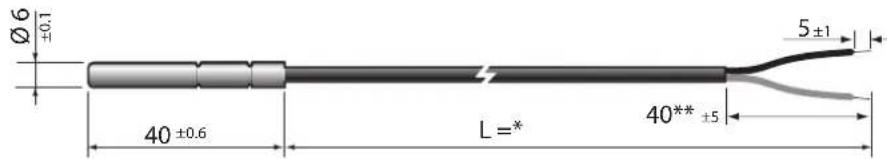

Ø6 ±0.1 40 ±0.6 L=* 5 ±1 40** ±5

Fig.12.a
* = Siehe Tabelle der
Produktcodes in der Preisliste
**=PTC03000G1 30 ±5

RT KTY81/121 NXP

t [°C]	R min [Ω]	R typ [Ω]	R max [Ω]	t error [°C]
-504	95 510 524	± 3
-405	47 562 576	± 3
-306	03 617 632	± 3
-206	62 677 691	± 3
-107	26 740 754	± 3
0	794 807	820	± 2
10	865 877	889	± 2

RT KTY81/121 NXP

t [°C]	R min [Ω]	R typ [Ω]	R max [Ω]	t error [°C]
20	941 951	962	± 2
25	980 990	1000	± 2
30	1018	1029	1041	± 2
40	1097	1111	1125	± 2
50	1180	1196	1213	± 2
60	1266	1286	1305	± 3
70	1355	1378	1402	± 3

RT KTY81/121 NXP

t [°C]	R min [Ω]	R typ [Ω]	R max [Ω]	t error [°C]
80	1447	1475	1502	±3
90	1543	1575	1607	±3
100	1642	1679	1716	±4
110	1745	1786	1828	±4
120	1849	1896	1943	±4

Tab. 12.a

Zubehör

60 9 3 11 Ø8.5 Ø6.5 CH 16 1/4 gas

Fig.12.b

60 9 3 11 Ø7.5 Ø6.5 CH 17 1/4 gas

Fig.12.c

• Tauchhülse: vernickeltes Messing - 1413306AXX

• Max. Arbeitsdruck 35 bar
• Temperatur -20...95°C

• Tauchhülse 2: AISI 316 - Code 1413309AXX

• Max. Arbeitsdruck 40 bar
• Temperatur -20...95°C

• Tauchhülse: Messing - 1413311AXX

56.9 15.1 11 Ø8.5 1/4" NPT thread R9 16

Fig.12.d

NB:

• Kabelbefestigung mit Kabelverschraubung PG7 - IP68 an sechskantigem Ende;
• es ist ein kompletter Bausatz mit Tauchhülse und Kabelverschraubung verfügbar.

- Kompressionsverbindungsstück mit Metalldruckring - Code 1309589AXX

29.5 10 CH17 1/4" GAS Ø 6 mm AISI 316

Max. Arbeitsdruck: 40 bar Temperatur -50...250 °C

Fig.12.p

13. INSTALLATIONSANLEITUNG FÜR TEMPERATURFÜHLER

1

1. Verlötung der Tauchhülse an Rohrleitung
2. Geschlossene Seite der Tauchhülse - oberer Teil
3. Rohrinnendurchmesser 6 mm - Mindestlänge 70 mm

Die Tauchhülse so verlöten, dass eine gute thermische Bindung entsteht.

3

Die Tauchhülse mit Wärmeleitmasse füllen.

Den gesamten Fühler in die Tauchhülse einfügen.

0,2...0,3 m Kabel um das Rohr wickeln.

5

10 cm 0,2...0,3 m

Die Kopplung gut wärmeisolieren.

NB: Bei der Installation an einer horizontalen Rohrleitung gelten

dieselben Anleitungen, jedoch ohne Einschränkungen für den geschlossenen Teil der Tauchhülse.

14. TECHNISCHE SPEZIFIKATIONEN DES LICHTSENSORS

14.1 Modell PSOPZLHT00

Lagerungsbedingungen -20T70 °C

Arbeitsbereich des Messelements -20T70 °C

Fühler Fühler Perkin Elmer Optoelectronics A906011

Material der Kapsel Transparentes Polypropylen mit Epoxidharz

Kabel PVC Schwarz Durchm. 4,6 mm

Anschlüsse Versorgung und Ausgang Abisolierte Klemmen, Abmessungen: 6 ± 1 mm

Isolationswiderstand 20 Mohm 500 V

Dielektrische Durchschlagsfestigkeit 2000 Vac

Gehäuse des Messelements Transparentes Polypropylen

Gehäuse des Messelements Abm. 7x26 mm

Tab. 14.a

14.2 Technische Spezifikationen des Messelements

Typ	R10	R100	R01	R05	Vmax	Pmax	γ10/100	λpeak
M.E.	KΩ	KΩ typ.	M Ωmin	MΩ min	V	mW	typ	nm
A 9060 11	9...20	3,5	0,06	0,18	150	90	0,65	600

Tab. 14.b

15. ZUBEHÖR

Farbetiketten, anzubringen an den Fühlerenden. Damit wird der Anschluss an die Steuerung vereinfacht.

Für allgemeine Anwendungen

Für kältetechnische Anwendungen

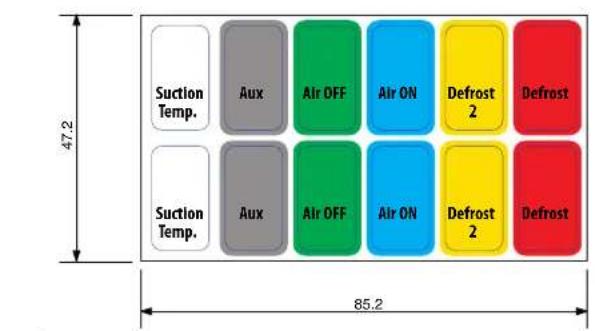

Fig.15.b

Beispiel

Probe 2 Probe 2

Fig.15.c

CAREL behält sich das Recht vor, an den eigenen Produkten ohne Vorankündigung Änderungen vornehmen zu können.

CAREL
