| Produkttyp | Sicherheitsschalter für Sauna |
| Marke | Harvia |
| Modell | SFE500500 |
| Hauptfunktion | Unterbrechung der Stromversorgung des Ofens bei Abdeckung durch einen Gegenstand (Handtuch, Kleidungsstück) |
| Kompatibilität | Harvia-Öfen und andere gemäß Tabelle 1 der Anleitung |
| Installation | Durch einen qualifizierten Elektriker gemäß den örtlichen Vorschriften |
| Montageort | Ausgerichtet auf der Mittellinie des Ofens, in einer Höhe, in der der Ring den Ofen oder die Steine in der unteren Position nicht berührt |
| Anschlusskabel | Silikonkabel, beständig bis 150 °C, Mindestquerschnitt 0,5 mm², Gesamtlänge max. 20 m |
| Elektrischer Anschluss | Je nach Art der Steuereinheit (Harvia, Sentiotec usw.) – siehe Schaltpläne in der Anleitung |
| Funktionstest | Den Ring in die untere Position drücken; die Steuereinheit muss den Ofen abschalten und einen Fehler anzeigen |
| Sicherheitsnorm | Entspricht EN 60335-2-53 (Abdecktest Abschnitt 19.101) |
| Garantie | 2 Jahre Hausgebrauch, 1 Jahr Wohnanlage, 3 Monate gewerbliche Nutzung |
| Wartung | Regelmäßig die freie Beweglichkeit des Rings und die ordnungsgemäße Funktion überprüfen |
| Material | Hitzebeständiger Kunststoff (Gehäuse), Metallring |
Häufig gestellte Fragen - SFE500500 HARVIA
Benutzerfragen zu SFE500500 HARVIA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Sicherheitsschalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch SFE500500 - HARVIA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SFE500500 von der Marke HARVIA.
BEDIENUNGSANLEITUNG SFE500500 HARVIA
Folgende Teile und Artikel sind im Lieferumfang enthalten:
- Sicherheitsschalter
• Silikonverbindungskabel - Montageartikel
• Montage- und Gebrauchsanweisung
Tarnekomplekt
Diese Gebrauchs- und Wartungsanweisung ist für den Eigentümer des Sicherheitsschalters und Steuergeräts oder die für die Instandhaltung der Sauna verantwortliche Person sowie für den für die Montage des Sicherheitsschalters, Steuergeräts und Saunaofens verantwortlichen Elektroinstallateur gedacht. Wenn der Sicherheitsschalter montiert ist, wird diese Gebrauchs- und Wartungsanweisung an den Eigentümer der Sauna oder an die für die Instandhaltung der Sauna verantwortliche Person übergeben. Lesen Sie vor der Inbetriebnahme die Gebrauchsanweisung sorgfältig durch.
Der Sicherheitsschalter dient dazu, den Strom vom Saunaofen abzuschalten, wenn ein Gegenstand darauf fällt oder gelegt wird. Die Nutzung für andere Zwecke ist verboten.
Herzlichen Glückwunsch zur Ihrem guten Sicherheitsgerät!
Garantie:
- Bei Familiennutzung beläuft sich die Garantie für die Öfen und Steuergeräte auf zwei (2) Jahre.
- Bei öffentlicher Nutzung beläuft sich die Garantie für die Öfen und Steuergeräte auf drei (3) Monate.
- Bei gewerblicher Nutzung beläuft sich die Garantie für die Öfen und Steuergeräte auf ein (1) Jahr.
• Die Garantie verfällt bei Fehlern aufgrund nicht korrekter Montage, Verwendung oder Instandhaltung.
INHALT
Lieferumfang 2
MONTAGE- UND GEBRAUCHSANWEISUNG 15
Kompatible Öfen....15
Maße und Abstände 17
Montage 18
Montageort des Sicherheitsschalters 18
Befestigung des Sicherheitsschalters 19
Anschluss des Sicherheitsschalters 19
Nutzung des Sicherheitsschalters 21
RU
MONTAGE- UND GEBRAUCHSANWEISUNG
Der Sicherheitsschalter schaltet den Strom des Saunaofens ab, wenn ein Gegenstand darauf fällt oder gelegt wird, wie z.B. ein Kleidungsstück oder Handtuch, welches ein Brandrisiko darstellen würde, wenn der Ofen weiter heizt.
Kompatible Öfen
Der Sicherheitsschalter SFE wurde für die in Tabelle 1 aufgelisteten Saunaöfen entworfen und in verbindung mit diesen getestet.
| Safety switch model | Modell des Sicherheitsschalters | |||||||
| Heater Ofen | Output Leistung | SFE-220400 | SFE-350400 | SFE-500500 | SFE-D350 | SFE-D450 | SFE-D530 |
| Cilindro 7 - 11 kW x | |||||||
| Cilindro Pro 10 - 13,5 kW x | |||||||
| Cilindro Pro 16,5 - 20 kW x | |||||||
| Club 11 - 15 kW x | |||||||
| Club Combi 11 - 15 kW x | |||||||
| Concept R 9 - 15 kW x | |||||||
| Concept R Combi 9 - 10,5 kW x | |||||||
| Concept R Mini 3,5 - 7,5 kW x | |||||||
| Concept R Mini Combi | 3,5 - 7,5 kW | x | |||||
| Elegance | 10,5 - 18 kW | x | |||||
| Figaro | 7 - 9 kW | x | |||||
| Glow | 7 - 9 kW | x | |||||
| Home fin | 4,5 - 9 kW | x | |||||
| Home Combi | 6 - 9 kW | x | |||||
| Home Premium | 7 - 11 kW | x | |||||
| Home Premium Combi | 7 - 11 kW | x | |||||
| KIP | 6 - 9 kW | x | |||||
| Legend | 11 - 16,5 kW | x | |||||
| Moderna | 4,5 - 8 kW | x | |||||
| Table 1. Compatible heatersTabelle 1. Kompatible Öfen | 220x400 mm | 350x400 mm | 500x500 mm | D 350 mm | D 450 mm | D 530 mm | |
Table 1. Compatible heaters
Tabelle 1. Kompatible Öfen
| Safety switch model | Modell des Sicherheitsschalters | |||||||
| Heater Ofen | Output Leistung | SFE-220400 | SFE-350400 | SFE-500500 | SFE-D350 | SFE-D450 | SFE-D530 |
| Modulo 13,5 - 18 kW x | |||||||
| Modulo Alto 16,5 - 20 kW x | |||||||
| Modulo Combi 13,5 - 18 kW x | |||||||
| Profi 20 - 33 kW x (2 kpl/st) | |||||||
| Qube 9 - 10,5 kW x | |||||||
| Qube 12 - 15 kW x | |||||||
| Qube 18 - 24 kW x | |||||||
| Senator 9 - 10,5 kW x | |||||||
| Senator Combi 7 - 9 kW x | |||||||
| sentiotec 100 3,6 - 9 kW x | |||||||
| sentiotec 200 4,5 - 9 kW x | |||||||
| Sound | 9 kW | x | |||||
| Topclass | 4,5 - 8 kW | x | |||||
| Topclass Combi | 5 - 8 kW | x | |||||
| Vega | 4,5 - 9 kW | x | |||||
| Virta | 7 - 9 kW | x | |||||
| Virta Combi | 7 - 9 kW | x | |||||
| Virta | 11 kW | x | |||||
| Virta Combi | 11 kW | x | |||||
| Virta Pro | 13,5 - 16 kW | x (2 kpl/st) | |||||
| Virta Pro | 22 kW | x | |||||
| Virta Pro Combi | 13,5 - 16 kW x | ||||||
| Virta Pro Combi | 22 kW | x | |||||
| Viking | 4,5 - 9 kW | x | |||||
| Viking combi | 6 - 9 kW | x | |||||
| Wall | 4,5 - 9 kW | x | |||||
| Wall Combi | 4,5 - 9 kW | x | |||||
| Table 1. Compatible heatersTabelle 1. Kompatible Öfen | 220x400mm | 350x400mm | 500x500mm | D 350mm | D 450mm | D 530mm | |
Table 1. Compatible heaters Tabelle 1. Kompatible Öfen
ENDE

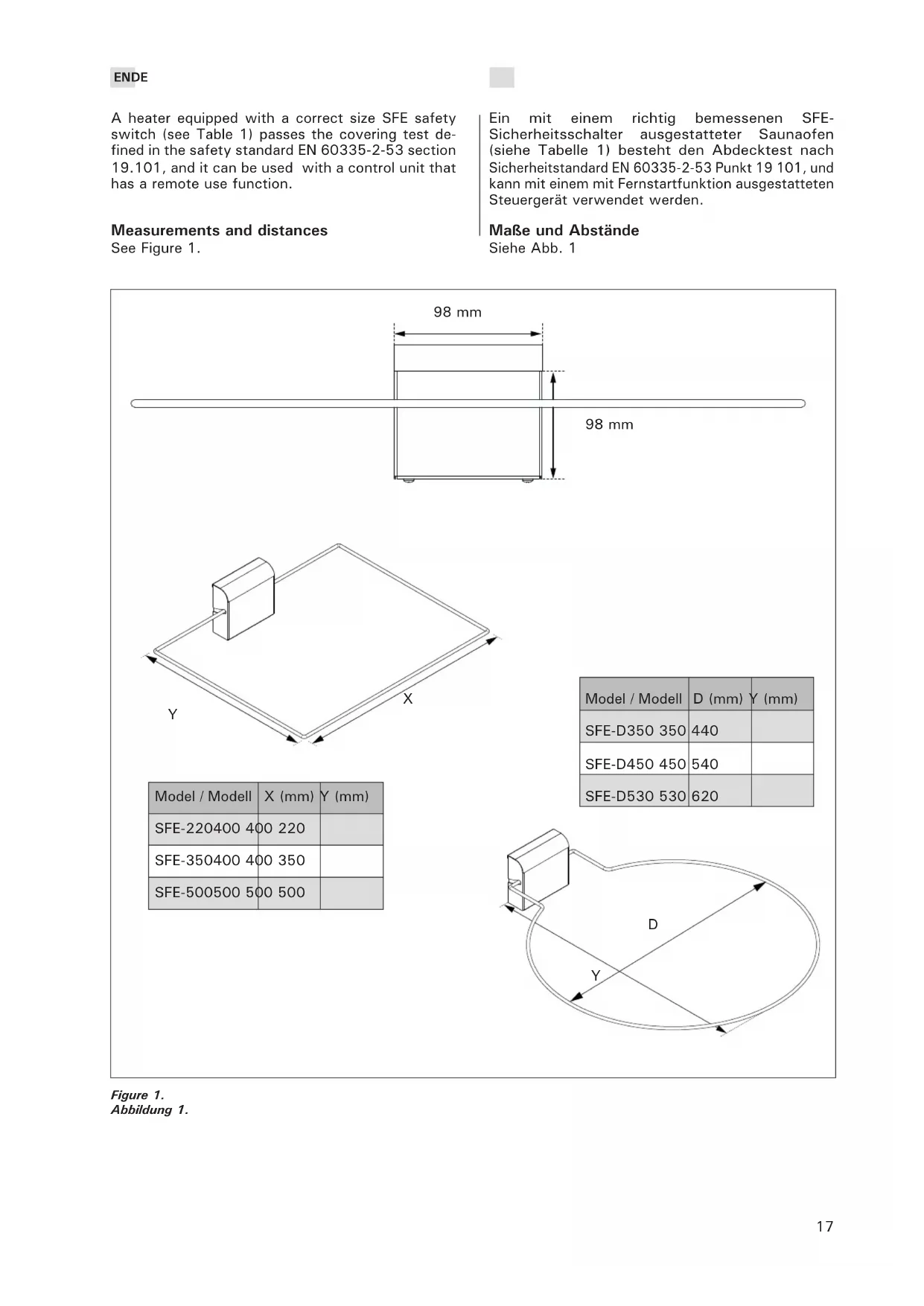

Ein mit einem richtig bemessenen SFE-Sicherheitsschalter ausgestatteter Saunaofen (siehe Tabelle 1) besteht den Abdecktest nach Sicherheitstandard EN 60335-2-53 Punkt 19 101, und kann mit einem mit Fernstartfunktion ausgestatteten Steuergerät verwendet werden.

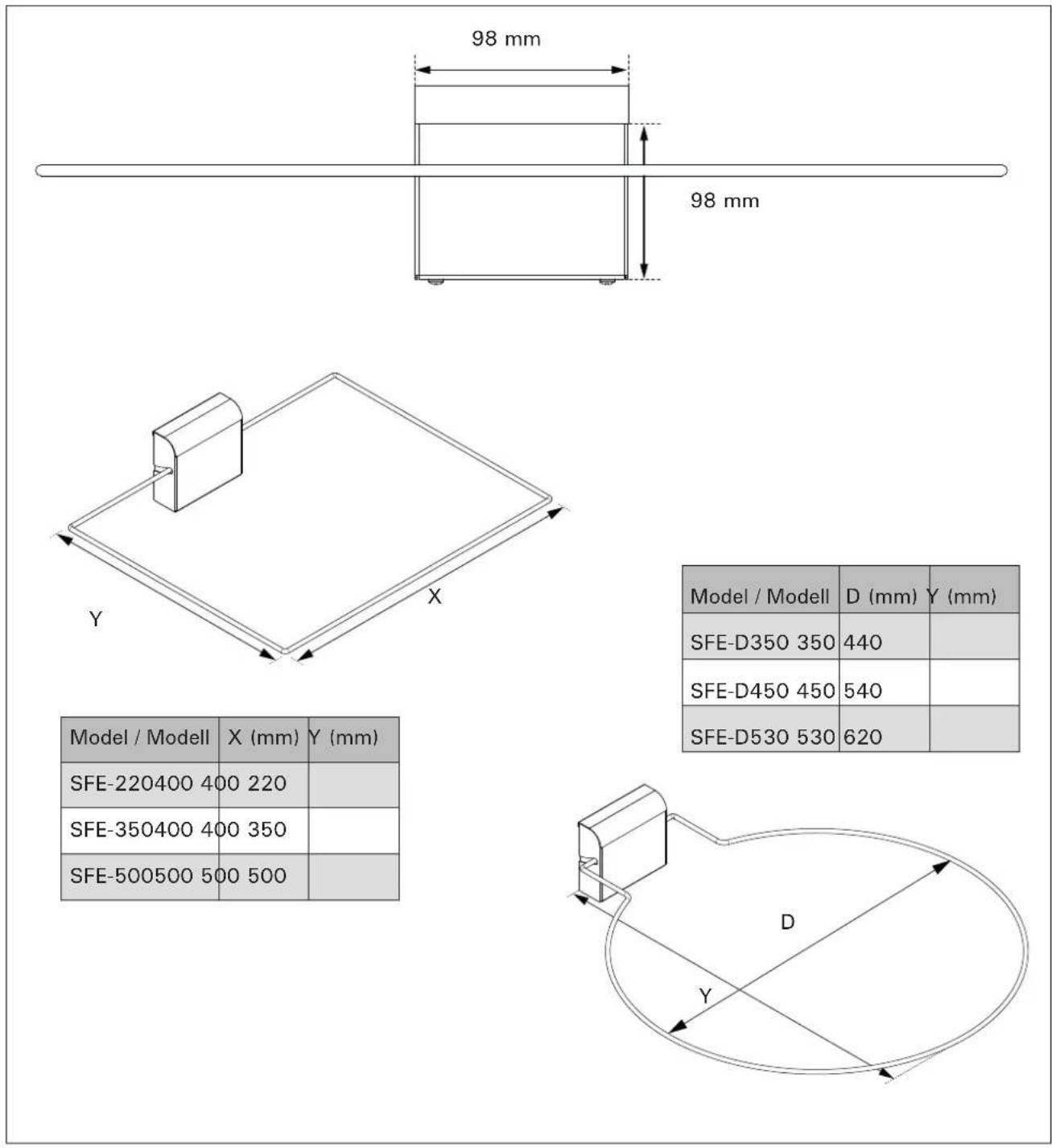

Maße und Abstände
Siehe Abb. 1
Mounting
Stellen Sie vor der Montage sicher, dass der Sicherheitsschalter mit dem Saunaofenmodell und der Leistung kompatibel ist. Nur ein richtig bemessener Sicherheitsschalter erfüllt die Anforderungen von Standard EN 60335-2-53 und schaltet den Saunaofen zuverlässig ab.
Montageort des Sicherheitsschalters

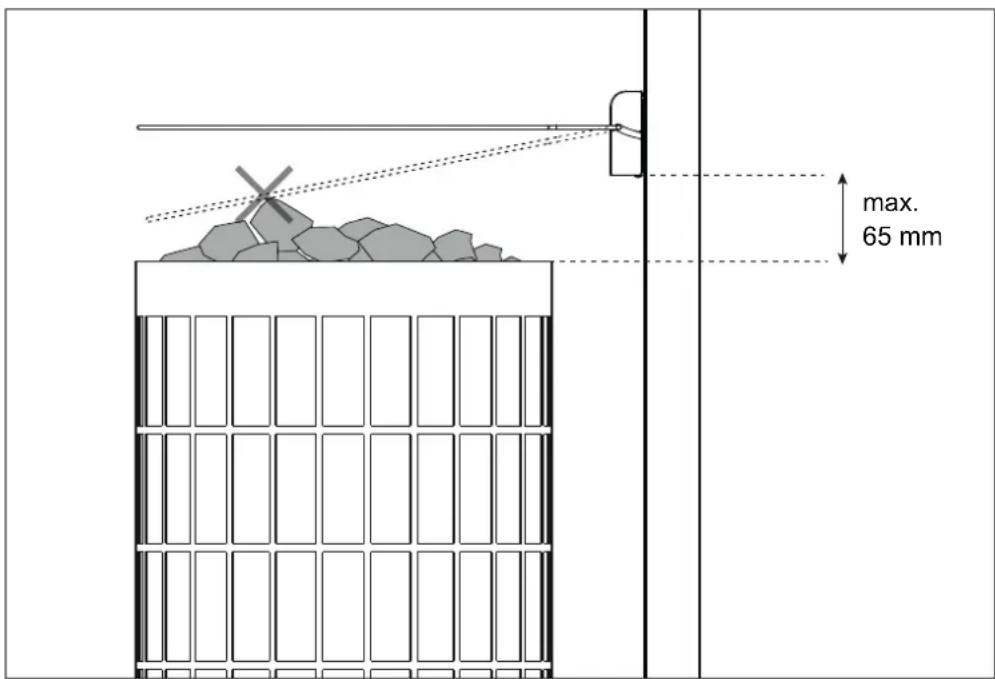

Damit der Sicherheitsschalter zuverlässig funktioniert, muss er in ausreichender Höhe über dem Saunaofen und den Saunasteinen montiert werden. In der richtigen Höhe kann sich der Ring des Sicherheitsschalters in seine Endposition absenken, ohne den Ofen oder die Steine zu berühren (siehe Abb. 2). ACHTUNG! Wird der Sicherheitsschalter zu hoch montiert, können zwischen ihn und den Ofen entzündbare Gegenstände gelangen.
Der Sicherheitsschalter muss von vorne betrachtet auf der Mittellinie des Ofens montiert werden (siehe Abb. 3 Punkt 2). Wird das Kabel des Sicherheitsschalters hinter das Wandpaneel gezogen, kennzeichnen Sie den Ort des Loches durch die Rückwand des Sicherheitsschalters, bevor Sie den Schalter befestigen. Bohren Sie ein Loch in das Paneel und führen Sie durch das Loch das Kabel zum Steuergerät.


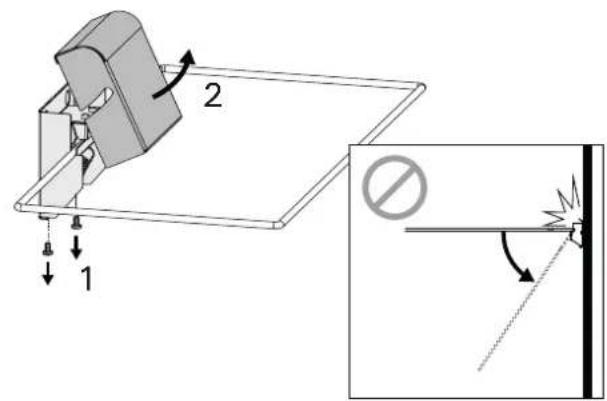

Befestigung des Sicherheitsschalters
Siehe Abb. 3
1

Drücken Sie den Ring des Sicherheitsschalters nicht mehr als 45° nach unten, wenn die Abdeckung des Schalters abgenommen worden die Rückzugfedern des Ringes könnten sonst ädigt werden.
- Entfernen Sie die Befestigungsschrauben und öffnen Sie die Abdeckung.
- Achten Sie darauf, dass sich der Sicherheitsschalter von vorne betrachtet in der Mitte des Ofens befinden muss. Kennzeichnen Sie die richtige Stelle auf dem Paneel (beachten Sie dabei auch die korrekte Montagehöhe, siehe Abb. 2) und schrauben Sie den Sicherheitsschalter an.
- Richten Sie den Ring des Sicherheitsschalters mit den Einstellschrauben in der vertikalen Position aus.
- Setzen Sie die Haube wieder auf und befestigen Sie die Befestigungsschrauben. Stellen Sie sicher, dass sich der Sicherheitsschalter frei bewegen kann.
Anschluss des Sicherheitsschalters

Der Anschluss darf nur von einem qualifizierten Elektriker gemäß den geltenden Bestimmungen erfolgen.
Das Anschlusskabel darf folgendermaßen verlängert werden:
- mit einer Silikonleitung, die Temperaturen bis 150 °C standhält,
- der Mindestquerschnitt beträgt 0,5 mm ^2
• die Gesamtlänge des Kabels ist nicht länger als 20 m.
Steuergeräte mit Anschlüssen für Sicherheitsfunktionen (z.B. Harvia Xafir und Xenio ab 2018):
- Verbinden Sie einen Leiter des Silikonkabels des Sicherheitsschalters laut Abb 4 mit An-


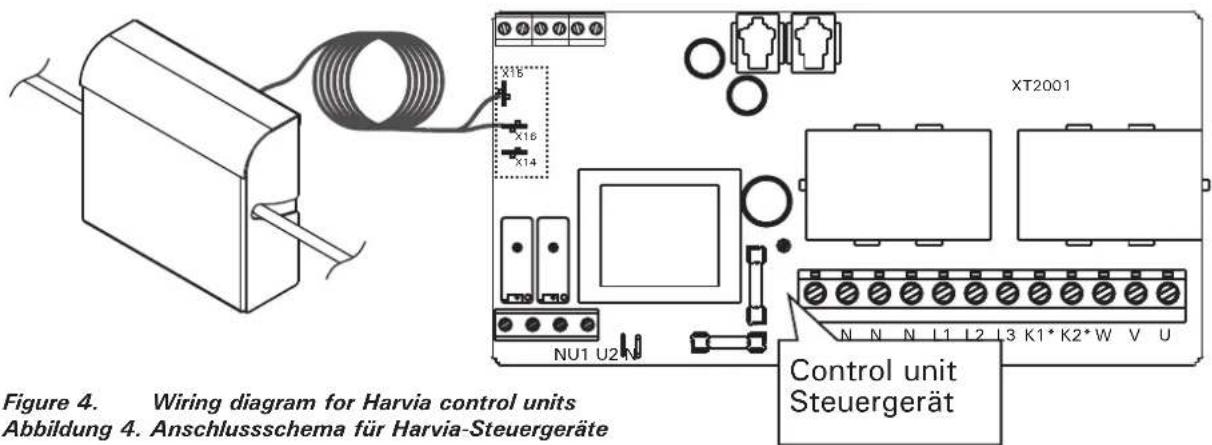

Figure 4. Wiring diagram for Harvia control units Abbildung 4. Anschlussschema für Harvia-Steuergeräte XT2001 Control unit SteuergerätX16.
schluss X15 (N) und den anderen mit An- schluss X16.
Sentiotec-Steuergeräte mit Anschlüssen für Sicherheitsfunktionen:
- Verbinden Sie die Leiter mit dem Sicherheitsgeräteanschluss (siehe Gebrauchsanweisung des Steuergeräts).
Sentiotec-Steuergeräte ohne Anschlüsse für Sicherheitsfunktionen:
- Overheat protector
- Thermostat
- Terminal for overheat protector
- Terminal for temperature sensor
-
Wire connectors
-
Sicherheitsschalter
- Überhitzungsschutz
- Temperatursensor
- Anschluss des Überhitzungsschutzes
- Anschluss des Temperatursensors
- Einzeladerverbinder

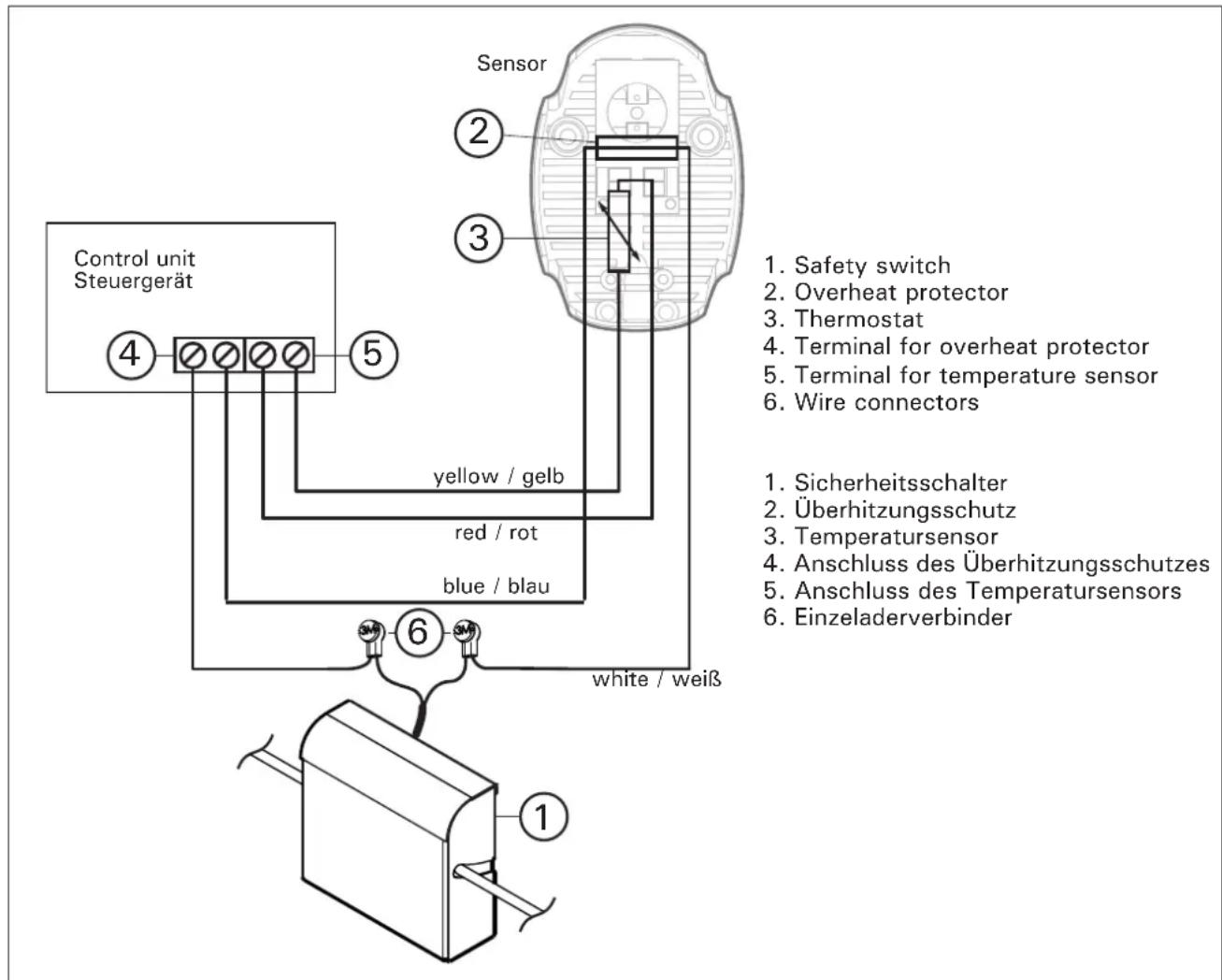

Figure 5. Wiring diagram for Sentiotec control units Abbildung 5. Anschlussschema für Sentiotec Steuergeräte
- Verbinden Sie die Leiter mit dem Kreis des Überhitzungsschutzes des Saunaofens gemäß Abb. 5. Steuergeräte ohne Anschlüsse für Sicherheitsfunktionen:

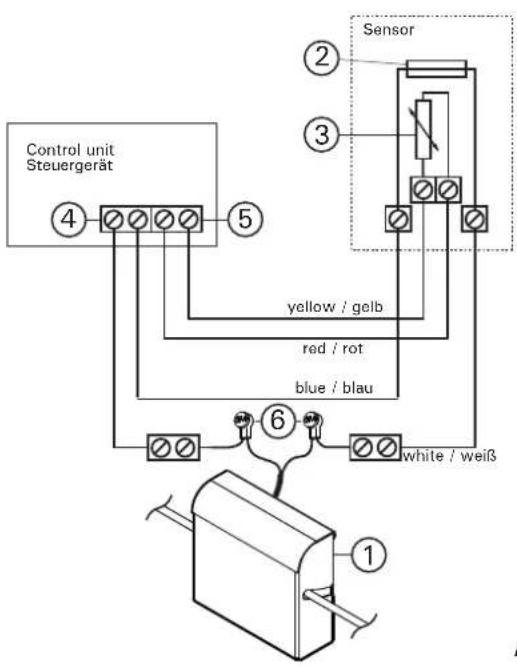

- Verbinden Sie die Leiter mit dem Kreis des Überhitzungsschutzes des Saunaofens (siehe Abb. 6).
Bei Steuergeräten ohne Abschluss für Sicherheitsgeräte wird durch das Niederdrücken des Sicherheitsschalters ein Fehler ausgelöst, der stets am Steuergerät quittiert werden muss!
Nutzung des Sicherheitsschalters
Nach der Installation muss die fehlerfreie Funktion des Sicherheitsschalters sichergestellt werden.
- Vergewissern Sie sich, dass sich der Ring des Sicherheitsschalters frei in seine untere Position bewegen kann, ohne dabei den Ofen oder die Steine zu berühren.
- Schalten Sie das Steuergerät ein.
- Drücken Sie den Ring des Sicherheitsschalters nach unten.
- Das Steuergerät muss den Ofen jetzt ausschalten und je nach Modell eine Fehlermeldung anzeigen.
- Je nach Modell des Steuergeräts muss auch der eventuelle Fernbedienungsmodus zurückgesetzt werden.
Figure 3.
Abbildung 3.
