Produkttyp	AS-i / Profibus DP Gateway-Schnittstelle
Marke	IFM
Modell	AC1375
Stromversorgung	Spezifische AS-i-Stromversorgung (z.B. AC1216), 30 V DC (AS-i-Bus)
Hauptfunktionen	AS-i-Master Version 3.0, Profibus-DP-Schnittstelle, Diagnose per LED, Konfigurationsmenü, Slave-Adressierung
Abmessungen (L x H x T)	120 x 80 x 60 mm (Schätzung)
Gewicht	200 g (Schätzung)
Gehäusematerial	Metall
Schutzart	IP20
Montage	DIN-Schiene 35 mm, Erdung erforderlich
Elektrischer Anschluss	Schraubklemmen für AS-i (+/-), Profibus DP (A/B), FE (Funktionserde)
Profibus-DP-Datenrate	9600 bis 12 MBaud
Max. Anzahl paralleler Gateways	31
Display	Bildschirm mit einstellbarem Kontrast
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, Profibus DP
Umgebungsbedingungen	Ohne Kondensation, Staub, Vibrationen und Stöße vermeiden
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Stromversorgung vor dem Anschließen trennen, korrekte Erdung der FE-Klemme
Ersatzteile und Reparierbarkeit	Hersteller IFM kontaktieren
Allgemeine Informationen	Bedienungsanleitung als kostenloses PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - AC1375 IFM

Welche Art von Stromversorgung wird für den AC1375 benötigt?

Eine spezifische AS-i-Stromversorgung (z.B. AC1216) ist erforderlich. Standard-Schaltnetzteile würden die AS-i-Datensignale unterdrücken.

Wie stelle ich den Kontrast des Bildschirms ein?

Drücken Sie gleichzeitig die rechte Taste und die Δ-Taste, um den Kontrast zu erhöhen, oder die rechte Taste und die ∇-Taste, um ihn zu verringern.

Was bedeutet die leuchtende LED PWR/COM?

Die leuchtende LED PWR/COM zeigt an, dass die AS-i-Stromversorgung vorhanden ist und mindestens ein Slave erkannt wurde.

Wie navigiere ich im Menü des Gateways?

Verwenden Sie die linke Taste MENU, um das Hauptmenü zu öffnen. Die Tasten Δ und ∇ dienen zum Navigieren durch die Optionen.

Was ist die maximale Datenrate der Profibus-DP-Schnittstelle?

Die Datenrate kann von 9600 Baud bis 12 MBaud eingestellt werden, mit einer je nach Datenrate variablen maximalen Entfernung.

Wie führe ich einen Werksreset durch?

Wählen Sie im Menü System setup die Option zum Zurücksetzen auf Werkseinstellungen. Möglicherweise ist ein Passwort erforderlich.

Kann ich ein Standardnetzteil für AS-i verwenden?

Nein, eine spezifische AS-i-Stromversorgung ist unerlässlich. Standard-Schaltnetzteile würden die AS-i-Datensignale als Störungen betrachten und unterdrücken.

Wie adressiere ich einen AS-i-Slave?

Im Menü Address slave können Sie einen an das Gateway angeschlossenen Slave adressieren oder die automatische Adressierung (Easy Startup) aktivieren.

Was tun bei einem Peripheriefehler (LED CONF/PF blinkt)?

Die blinkende LED CONF/PF zeigt einen Fehler an mindestens einem Slave an. Konsultieren Sie das Menü Diagnostics oder Slave Info, um den fehlerhaften Slave zu identifizieren.

Wo kann ich die vollständige Anleitung für den AC1375 herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können sie direkt herunterladen oder eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG AC1375 IFM

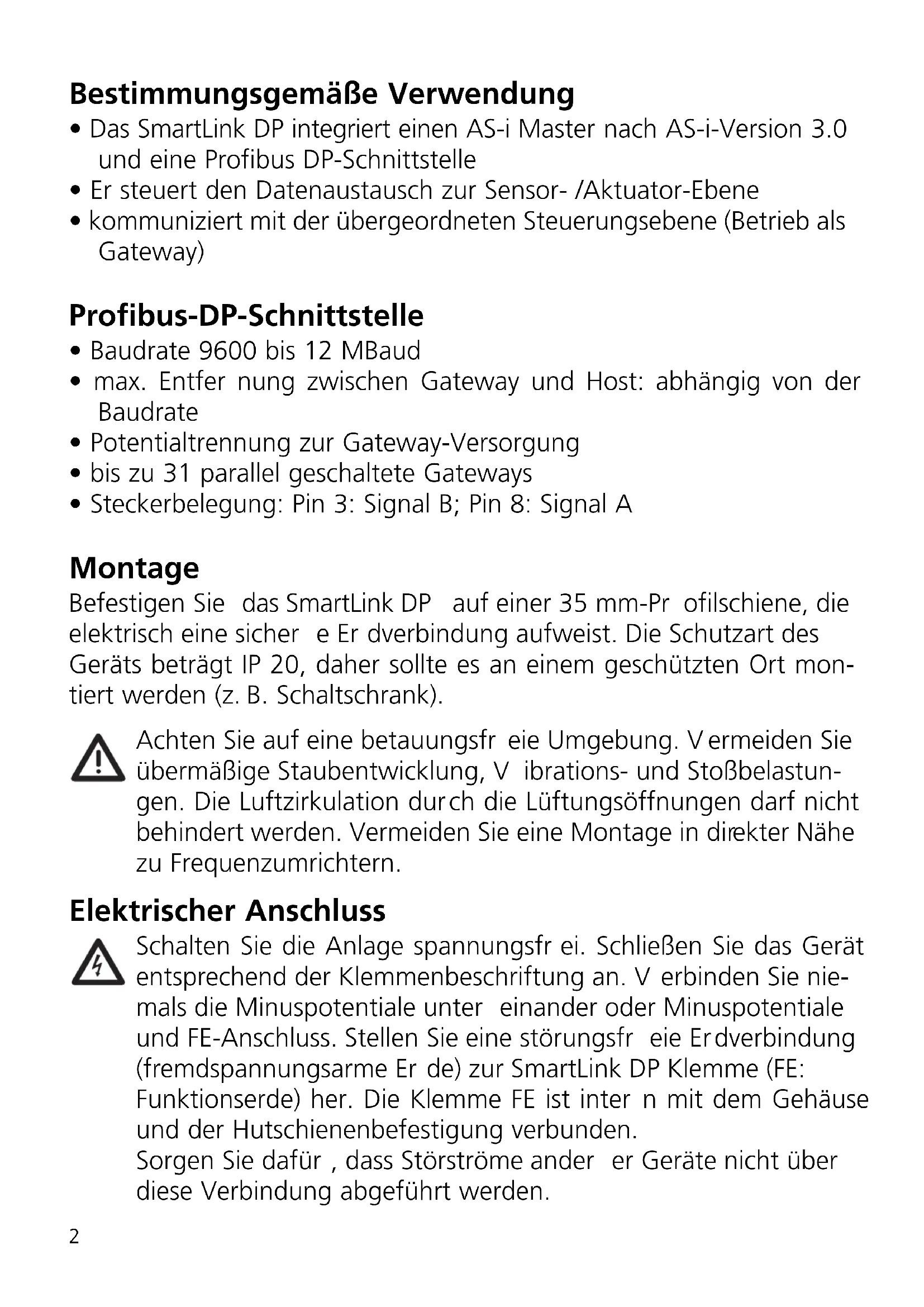

Bestimmungsgemäße Verwendung

• Das SmartLink DP integriert einen AS-i Master nach AS-i-Version 3.0 und eine Profibus DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Profibus-DP-Schnittstelle

• Baudrate 9600 bis 12 MBaud
- Potentialtrennung zur Gateway-Versorgung
- bis zu 31 parallel geschaltete Gateways
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A

- max. Entfer nung zwischen Gateway und Host: abhängig von der Baudrate

Montage

Befestigen Sie das SmartLink DP auf einer 35 mm-Pr ofilschiene, die elektrisch eine sicher e Er dverbindung aufweist. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfr eie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, V ibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden. Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfr ei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. V erbinden Sie niemals die Minuspotentiale unter einander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine störungsfr eie Erdverbindung (fremdspannungsarme Er de) zur SmartLink DP Klemme (FE:

Funktionserde) her. Die Klemme FE ist inter n mit dem Gehäuse und der Hutschienenbefestigung verbunden.

Sorgen Sie dafür, dass Störströme ander er Geräte nicht über diese Verbindung abgeführt werden.

Bedien- und Anzeigeelemente

Sie werden von vier Diagnose-LEDs auf dem SmartLink DP über den Zustand des Masters und des angeschlossenen Systems informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
- LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
- LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
• LED Profibus DP leuchtet:Profibus DP Busfehler

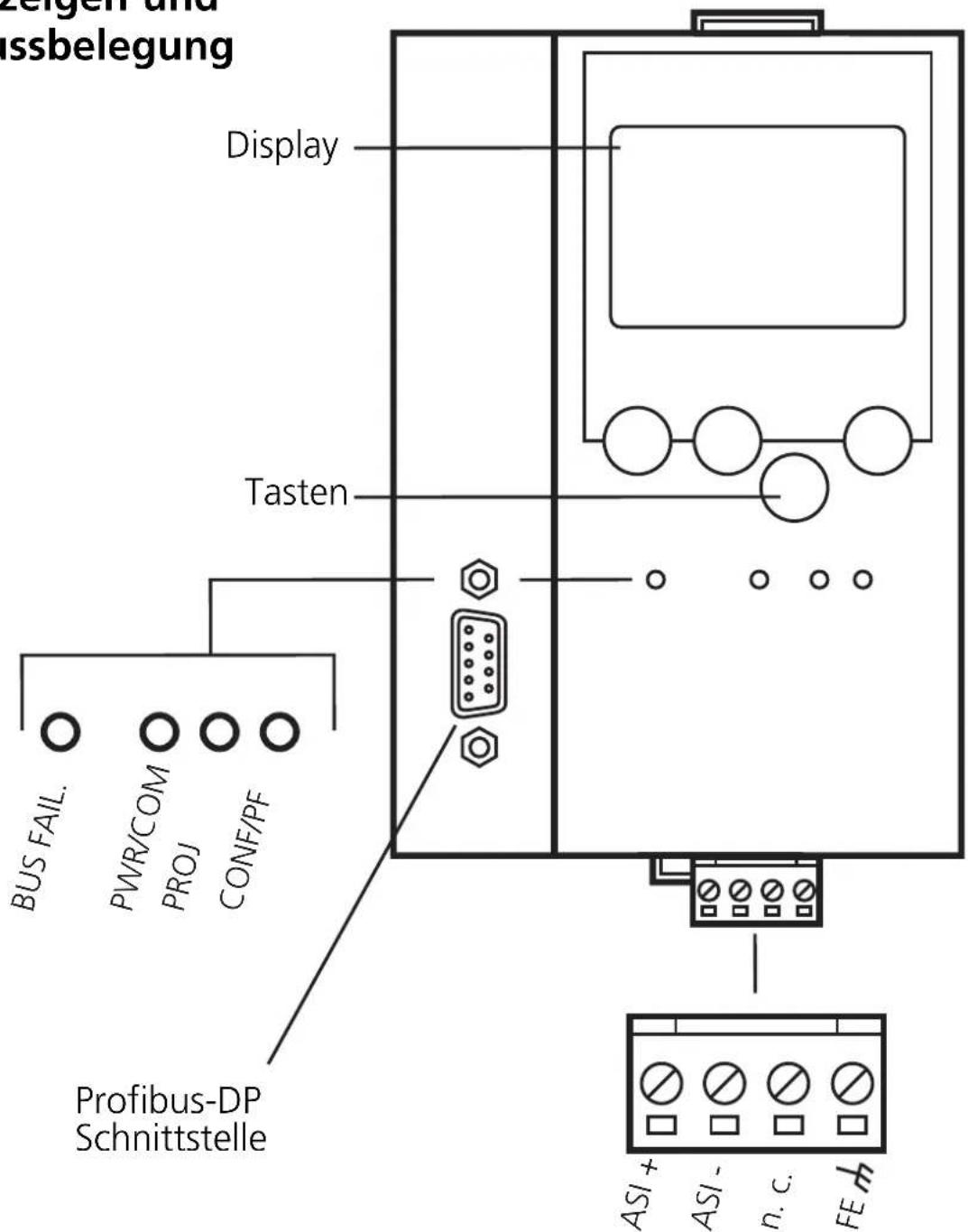

LED-Anzeigen und Anschlussbelegung

Zeigen und Issbelegung Display Tasten BUS FAIL. PWR/COM PROJ CONF/PF Profibus-DP Schnittstelle ASI+ ASI- n. c. FE

FE: Funktionserde

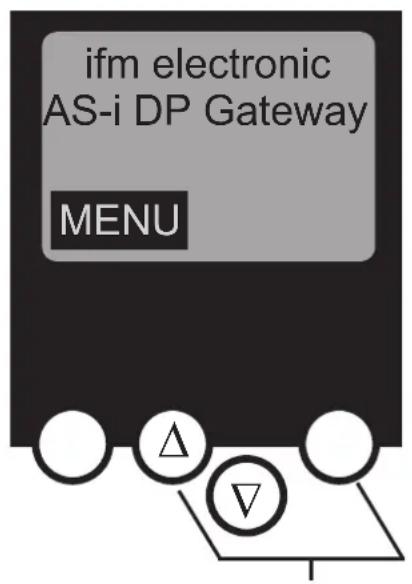

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

ifm electronic AS-i DP Gateway MENU

Kontrast erhöhen

ifm electronic AS-i DP Gateway MENU

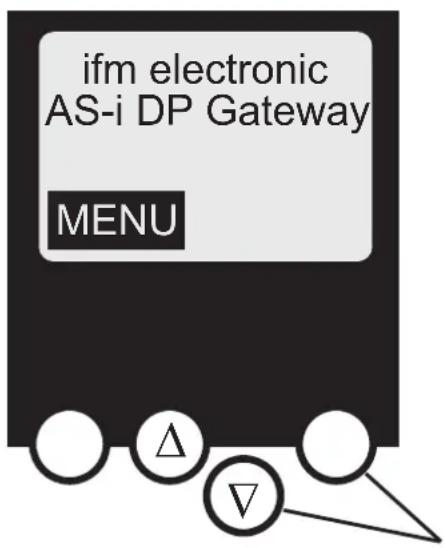

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsr egler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil str omlos, bevor Sie das AS-i DP Gateway anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

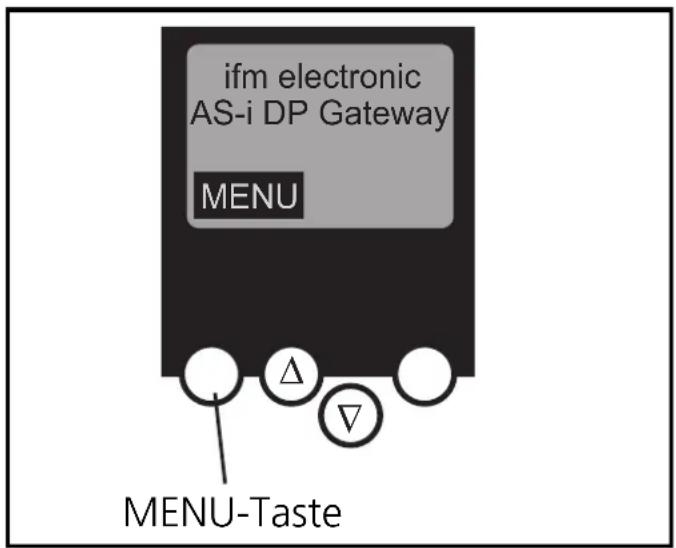

Sie err eichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

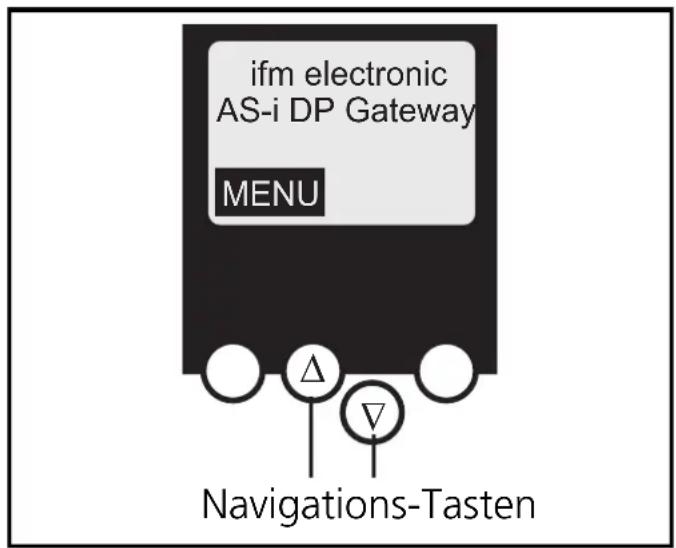

Sie navigier en innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die T asten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

ifm electronic AS-i DP Gateway MENU Δ ▽ MENU-Taste

ifm electronic AS-i DP Gateway MENU Navigations-Tasten

Menü-Navigation

O Quick Setup (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)
∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung

O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)

∇ Liste der projektierten AS-i Slaves (LPS)

∇ Liste der aktivierten AS-i Slaves (LAS)

∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave (Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Gateway angeschlossenen AS-i Slaves

∇ Automatisches Adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Diagnostics (Diagnose des AS-i Netzes sowie der Slave Kommunikation)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slave-Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des ange- schlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Info (Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Einstellung der Feldbusschnittstelle)

∇ Eingabe der Slave-Adresse des Gateways im überlagerten Profibus DP
∇ Weitere Angaben über den überlagerten Profibus DP

O System Setup (Einstellung des Gateway Gerätes)

∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Speichern der aktuellen Konfigurationseinstellung
∇ Rücksetzen der Geräts auf die Werkseinstellung

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Gateways

∇ Seriennummer dieses Gateways
