Type de produit	Interface de passerelle AS-i / Profibus DP
Marque	IFM
Modèle	AC1375
Alimentation	Alimentation AS-i spécifique (ex. AC1216), 30 V DC (AS-i bus)
Fonctions principales	Maître AS-i version 3.0, interface Profibus DP, diagnostic par LED, menu de configuration, adressage des esclaves
Dimensions (L x H x P)	120 x 80 x 60 mm (estimation)
Poids	200 g (estimation)
Matériau du boîtier	Métallique
Indice de protection	IP20
Montage	Rail DIN 35 mm, mise à la terre obligatoire
Raccordement électrique	Bornes à vis pour AS-i (+/-), Profibus DP (A/B), FE (terre fonctionnelle)
Débit Profibus DP	9600 à 12 MBaud
Nombre max de passerelles en parallèle	31
Affichage	Écran avec contraste réglable
Indicateurs LED	PWR/COM, PROJ, CONF/PF, Profibus DP
Conditions d'environnement	Sans condensation, éviter poussières, vibrations et chocs
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Déconnecter l'alimentation avant raccordement, mise à la terre correcte de la borne FE
Pièces détachées et réparabilité	Contacter le fabricant IFM
Informations générales	Notice d'utilisation disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - AC1375 IFM

Quel type d'alimentation est nécessaire pour l'AC1375 ?

Une alimentation AS-i spécifique (par exemple AC1216) est requise. Les alimentations standard à découpage supprimeraient les signaux de données AS-i.

Comment régler le contraste de l'écran ?

Appuyez simultanément sur le bouton droit et le bouton Δ pour augmenter le contraste, ou sur le bouton droit et le bouton ∇ pour le réduire.

Que signifie la LED PWR/COM allumée ?

La LED PWR/COM allumée indique que l'alimentation AS-i est présente et qu'au moins un esclave a été détecté.

Comment naviguer dans le menu de la passerelle ?

Utilisez le bouton gauche MENU pour ouvrir le menu principal. Les boutons Δ et ∇ permettent de se déplacer dans les options.

Quel est le débit maximum de l'interface Profibus DP ?

Le débit peut être réglé de 9600 baud à 12 MBaud, avec une distance maximale variable selon le débit.

Comment effectuer une mise à l'usine ?

Dans le menu System setup, sélectionnez l'option de remise aux réglages d'usine. Un mot de passe peut être requis.

Puis-je utiliser une alimentation standard pour l'AS-i ?

Non, une alimentation AS-i spécifique est indispensable. Les alimentations standard à découpage considéreraient les signaux de données AS-i comme des parasites et les supprimeraient.

Comment adresser un esclave AS-i ?

Dans le menu Address slave, vous pouvez adresser un esclave connecté à la passerelle ou activer l'adressage automatique (easy startup).

Que faire en cas de défaut périphérie (LED CONF/PF clignote) ?

La LED CONF/PF clignotante indique un défaut sur au moins un esclave. Consultez le menu Diagnostics ou Slave Info pour identifier l'esclave défaillant.

Où puis-je télécharger la notice complète de l'AC1375 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction.

MODE D'EMPLOI AC1375 IFM

Montageanleitung Installation instructions Notice de montage

ASinterface

SmartLink DP

AC1375

Fonctionnement et caractéristiques

• Le SmartLink DP intégr e un maître AS-i selon la version AS-i 3.0 et une interface Profibus DP.
• Il contrôle l'échange de données avec le niveau capteurs/ action-neurs,
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface Profibus-DP

• Débit de transmission 9600 à 12 MBaud
• Distance maximum entre la passerelle et l'hôte: en fonction du débit de transmission
• Séparation galvanique avec l'alimentation de la passer elle
• Jusqu'à 31 passerelles connectées en parallèle
• Raccordement des broches: broche 3: signal B, broche 8: signal A

Montage

Fixer le SmartLink DP sur un rail pr ofilé 35 mm qui a une connexion électrique sûre à la terre. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée. Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccor der l'appareil selon les indications sur les bor nes. Ne jamais raccor der les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la bor ne FE. S'assurer que la borne FE ( Terre Fonctionnelle ) du SmartLink DP soit raccor dée à une terr e non parasitée. La bor ne FE est raccordée en interne avec le boîtier métallique et le dispositif de serrage pour le rail DIN. S'assur er que des courants parasites d'autres appareils ne soient pas transmis via cette connexion.

Eléments de service et d'indication

L'état du maître et du système raccordé est indiqué par quatre LED de diagnostic sur le Smart Link DP.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée: Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé
  • LED Profibus DP allumée: Erreur sur le réseau Profibus DP

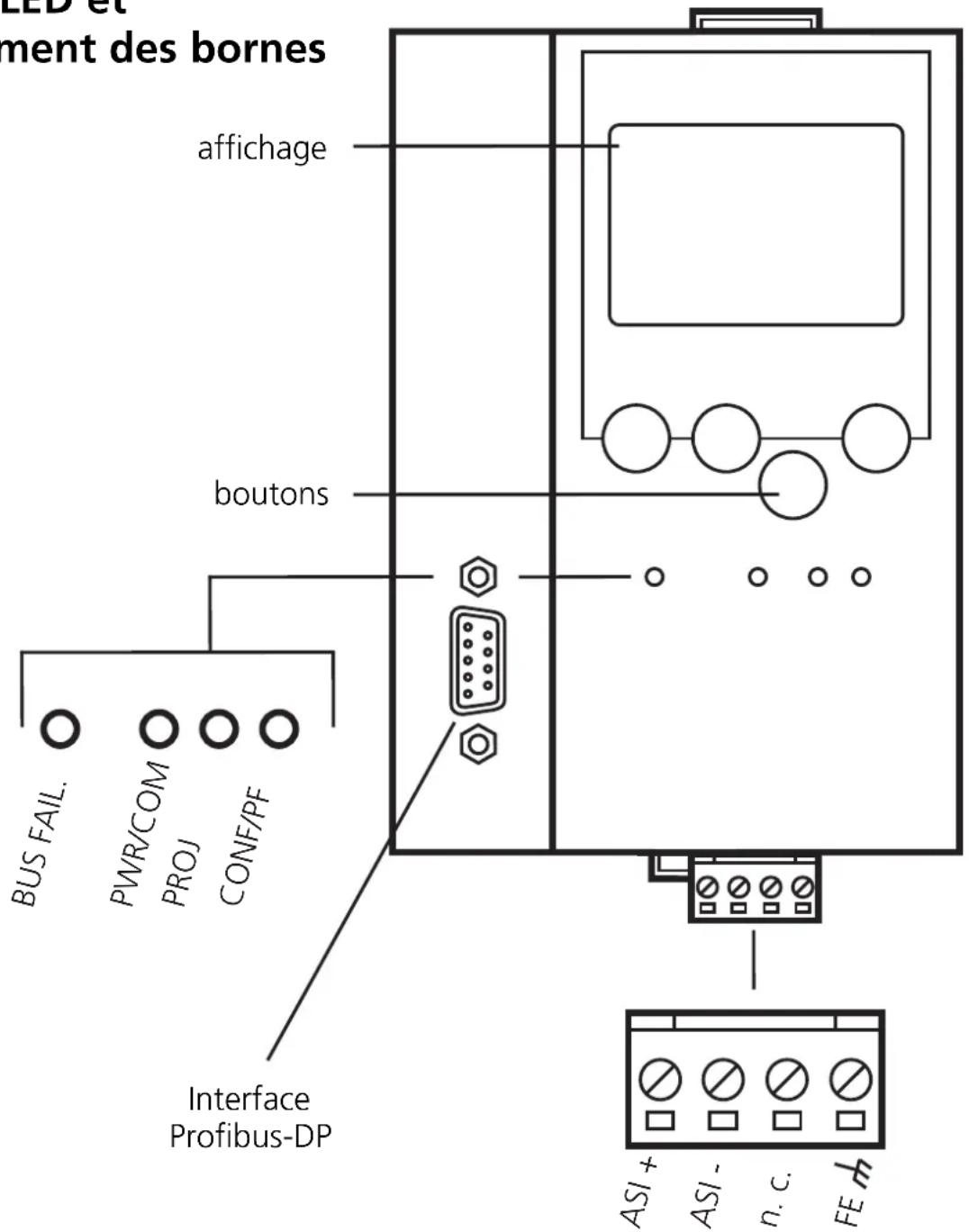

Voyants LED et raccordement des bornes

LED et ment des bornes affichage boutons BUS FAIL. PWR/COM PROJ CONF/PF Interface Profibus-DP ASI+ ASI- n. c. FE

FE: terre fonctionnelle

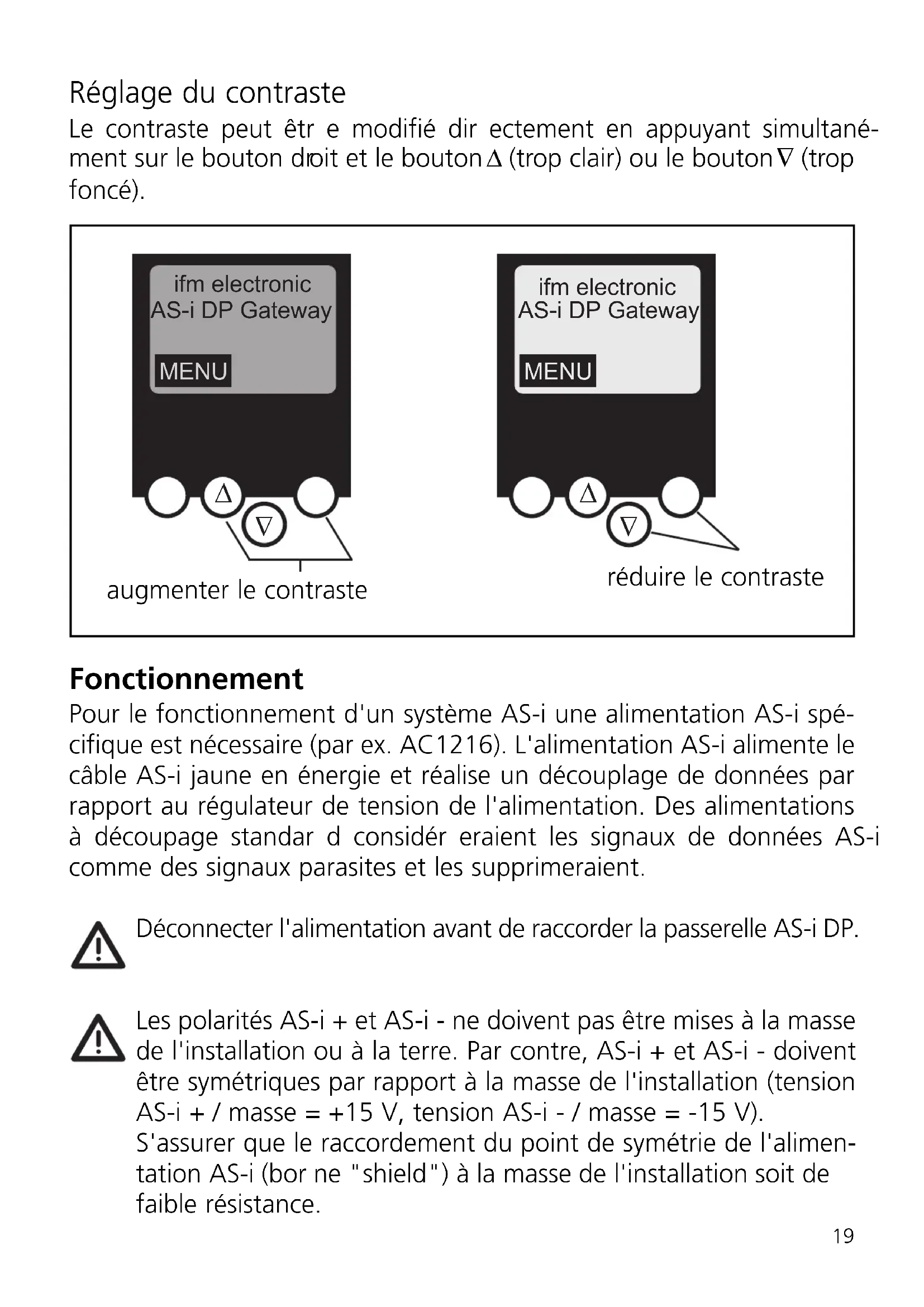

Réglage du contraste

Le contraste peut être modifié dir ectement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

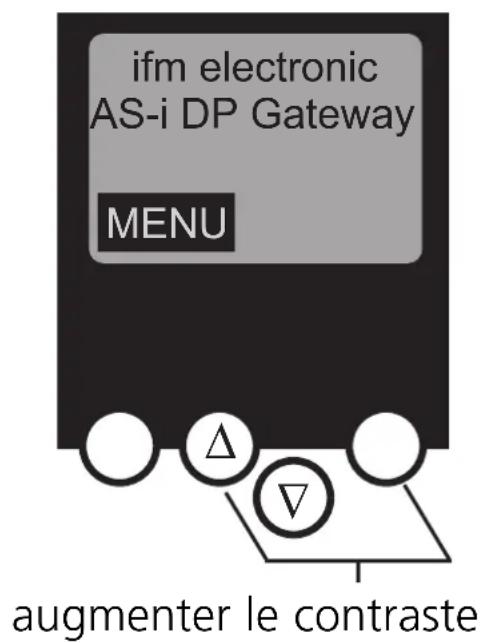

ifm electronic AS-i DP Gateway MENU augmenter le contraste

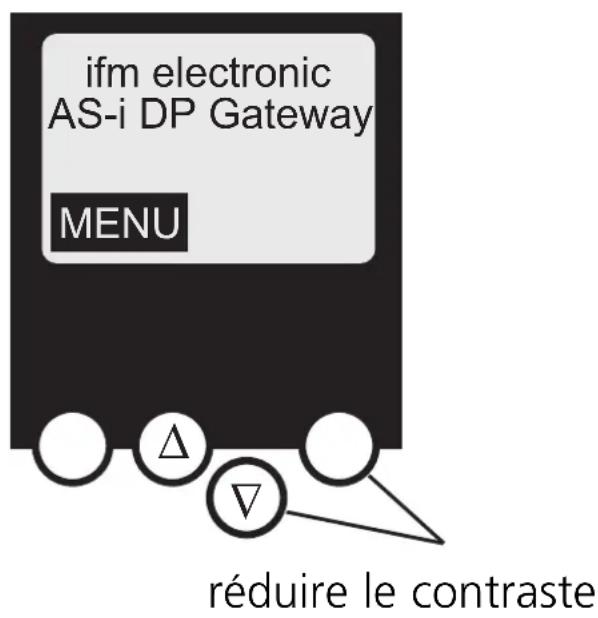

ifm electronic AS-i DP Gateway MENU réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage de données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standar d considér eraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder la passerelle AS-i DP.

Les polarités AS-i + et AS-i - ne doivent pas être mises à la masse de l'installation ou à la terre. Par contre, AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation (tension AS-i + / masse = +15 V, tension AS-i - / masse = -15 V).

S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (bor ne "shield") à la masse de l'installation soit de faible résistance.

Aperçu du menu

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entré e le menu allemand et anglais.

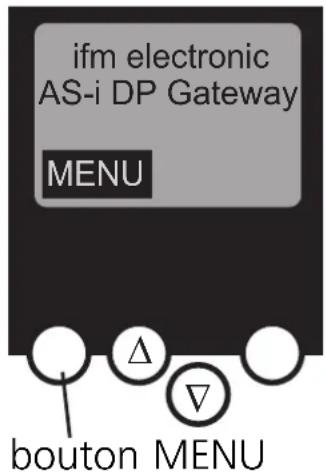

ifm electronic AS-i DP Gateway MENU Δ ▽ bouton MENU

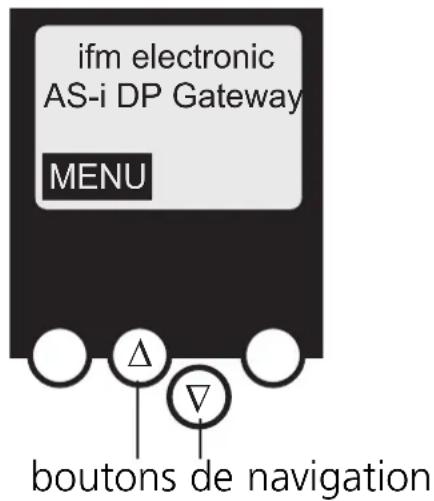

ifm electronic AS-i DP Gateway MENU Δ ∇ boutons de navigation

Navigation menu

O Quick setup (configuration rapide)

∇ Mémorisation de la configuration AS-i actuelle (config all)
∇ Réglage de la connexion au bus de terrain supérieur

O Slave lists (Vérification des adresses des esclaves AS-i raccordés)

∇ Liste des esclaves AS-i détectés (LDS)
∇ Liste des esclaves AS-i présélectionnés (LPS)
∇ Liste des esclaves AS-i activés (LAS)
∇ Liste des esclaves AS-i avec défaut périphérie (LPF)

O Address slave (adressage des esclaves AS-i raccordés)

∇ Adressage d'un esclave AS-i raccordé à la passe-relle
∇ Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

O Diagnostics (Diagnostic du réseau AS-i et de la communication des esclaves)

O Master setup (Configuration du maître AS-i)

∇ Mémorisation de la configuration AS-i actuelle (config all)
∇ Passage dans le mode projet : configuration du système AS-i
∇ Passage dans le mode protégé: fonctionnement normal (le maître surveille la configuration)
∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé
∇ Désactivation du reset des esclaves AS-i, lorsque le mode projet est quitté
∇ Affichage du compteur config-error du système AS-i raccordé
∇ Mise à zéro du compteur config-error
∇ Affichage du taux de défaut en % du système AS-i raccordé

O Slave Info (Informations détaillées sur les esclaves AS-i raccordés)

∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés
∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés
∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés
∇ Défaut message dans la communication avec les esclaves AS-i raccordés

O Fieldbus setup(Réglage de l'interface du bus de terrain supérieur)

∇ Saisie de l'adresse esclave de la passerelle sur le réseau Profibus DP supérieur

∇ Informations supplémentaires sur le Profibus DP supérieur

O System setup (Réglage de l'appareil passerelle)

∇ Saisie du mot de passe permettant de modifier la configuration du système
∇ Mémorisation du réglage de la configuration actuelle
∇ Remise de l'appareil aux réglages effectués en usine

O System info (Informations sur l'appareil)

∇ Numéros de version har dware et firmware de la passerelle

∇ Numéro de série de la passerelle

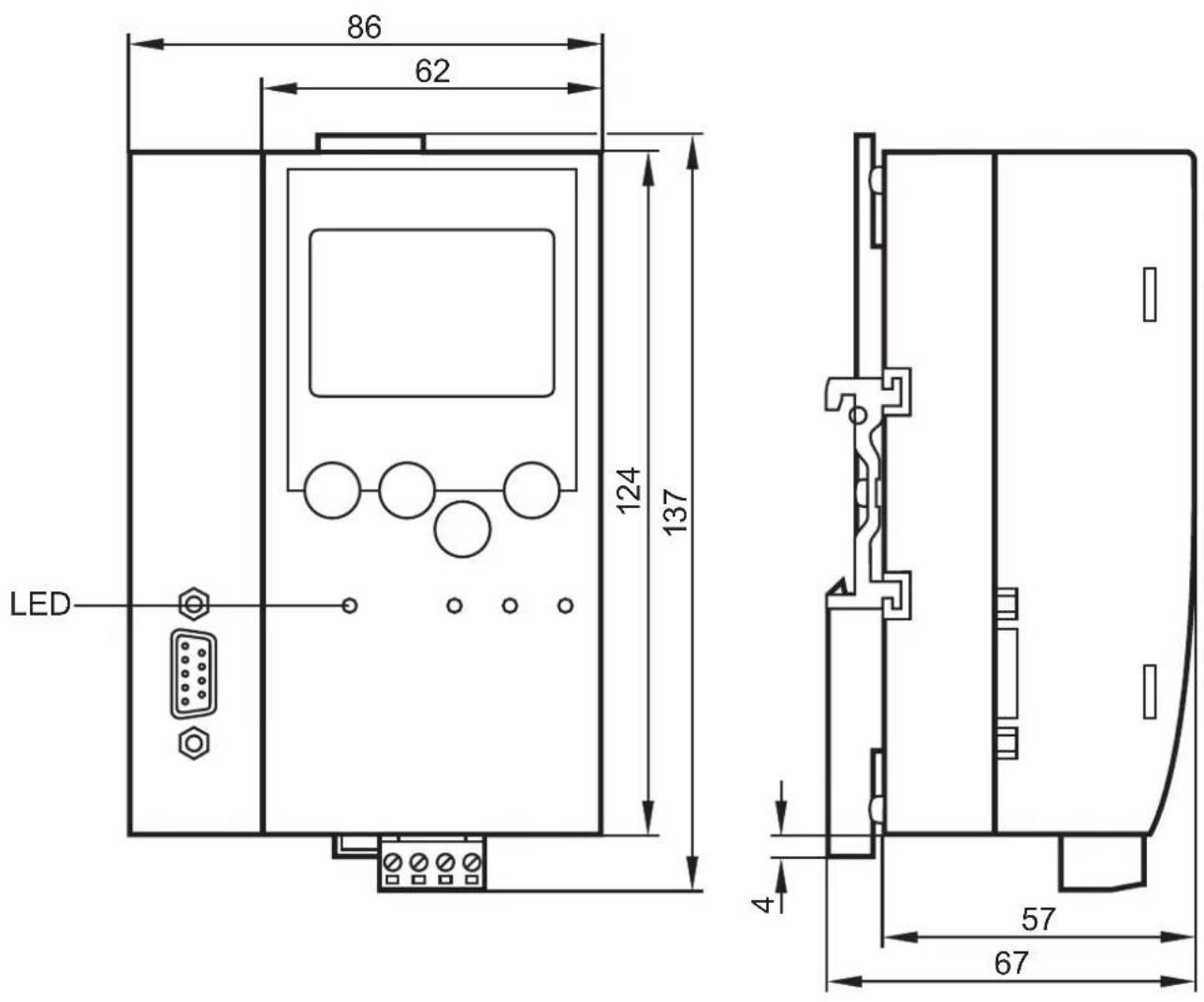

Maßzeichnung

Scale drawing

Schéma d'encombrement
