Produkttyp	AS-i AirBox-Schnittstelle (AS-i-Slave)
Marke	IFM
Modell	AC2043
Externe Spannungsversorgung	24 V DC PELV
AS-i Netzversorgung	Integriert, insgesamt 100 mA pro Modul
Sensoranschluss	2 steckbare M12-Buchsen
AS-i Anschluss	EEMS-Verdrahtungsmodul
Pneumatikanschluss	Legris 3000/8 mm, nach Norm CETOP RP 54 P
Betriebsdruck	2 bis 8 bar
Pneumatikverteilung	2 Ventile, Ausgänge O-3 und O-4
Konfigurierbare Ein-/Ausgänge	I-1, I-2, I-3/O-3, I-4/O-4
AS-i Profil	S 7.F
Adressbereich	1 bis 31 (Standardeinstellung 0)
LED-Anzeigen	Grün (AS-i Spannung), gelb (Ein-/Ausgänge), grün (externe Spannungsversorgung)
Elektromagnetische Verträglichkeit	EN 61000-4-2: Kontaktentladung ±4 kV, Luftentladung ±8 kV
Manuelle Steuerung	2 Tasten zur Betätigung der Ventile
Anzugsdrehmoment des Moduls	0,8 Nm
Erforderliche Luftqualität	Gefiltert 5 µm, geschmiert (ISO-VG10) oder ungeschmiert
Betriebstemperatur	Nicht angegeben (Schätzung Industrieumgebung: 0 bis 60 °C)

Häufig gestellte Fragen - AC2043 IFM

Wie adressiere ich die AirBox AC2043?

Verwenden Sie eine Adressiereinheit, um eine freie Adresse zwischen 1 und 31 zuzuweisen. Bei Lieferung ist die Adresse 0. Montieren Sie das Modul auf die Einheit, weisen Sie die Adresse zu und montieren Sie es dann auf das AS-i-Verdrahtungsmodul.

Welche Sensortypen kann ich anschließen?

Sie können zwei Doppelsensoren über die steckbaren M12-Buchsen anschließen (Pinbelegung in der Anleitung angegeben). Die Sensorversorgung ist integriert (insgesamt 100 mA pro Modul).

Wie schließe ich Druckluft an?

Verwenden Sie Schläuche mit 8 mm (Legris 3000-System). Schneiden Sie den Schlauch gerade, schieben Sie ihn bis zum Einrasten in den Anschluss. Beachten Sie die Drücke: 2 bis 8 bar.

Was tun, wenn eine LED nicht leuchtet?

Überprüfen Sie die externe Spannungsversorgung 24 V DC und die AS-i-Netzspannung. Die grüne LED zeigt die AS-i-Versorgung an, die gelben LEDs die Ein-/Ausgänge und eine zweite grüne LED die externe Spannungsversorgung.

Wie benutze ich die manuelle Steuerung?

Drücken Sie die manuelle Steuerung 1, um den Ausgang O-3 zu aktivieren, und Steuerung 2 für O-4. Die elektrische Steuerung hat Vorrang.

Welche EMV-Vorsichtsmaßnahmen sind zu treffen?

Die AirBox ist gemäß EN 61000-4-2 getestet (Kontaktentladung ±4 kV, Luftentladung ±8 kV). Um stärkere Entladungen zu vermeiden, beachten Sie die Installationshinweise: Potentialausgleich, Trennung von Signal-, Bus- und Versorgungskabeln.

Kann ich ungeschmierte Luft verwenden?

Ja, aber wenn die AirBox einmal mit geschmierter Luft betrieben wurde, muss sie danach immer mit geschmierter Luft versorgt werden (die anfängliche Schmierung ist nach Verwendung von geschmierter Luft nicht mehr wirksam).

Wie trenne ich die Schläuche?

Drücken Sie den schwarzen Ring des Anschlusses und ziehen Sie gleichzeitig den Schlauch.

Was passiert bei einem Ausfall der externen 24-V-Versorgung?

Die Ausgänge der AirBox müssen softwaremäßig in der Steuerung deaktiviert werden. Wenn die Spannung wiederhergestellt ist, können sie bei Bedarf wieder aktiviert werden.

Wo finde ich weitere technische Informationen?

Geben Sie auf der Website ifm-electronic.com die Artikelnummer Ihrer AirBox in das Datenblatt ein, um Hinweise zur Druckluft und EMV/ESD zu erhalten.

BEDIENUNGSANLEITUNG AC2043 IFM

Bestimmungsgemäß Verwendung

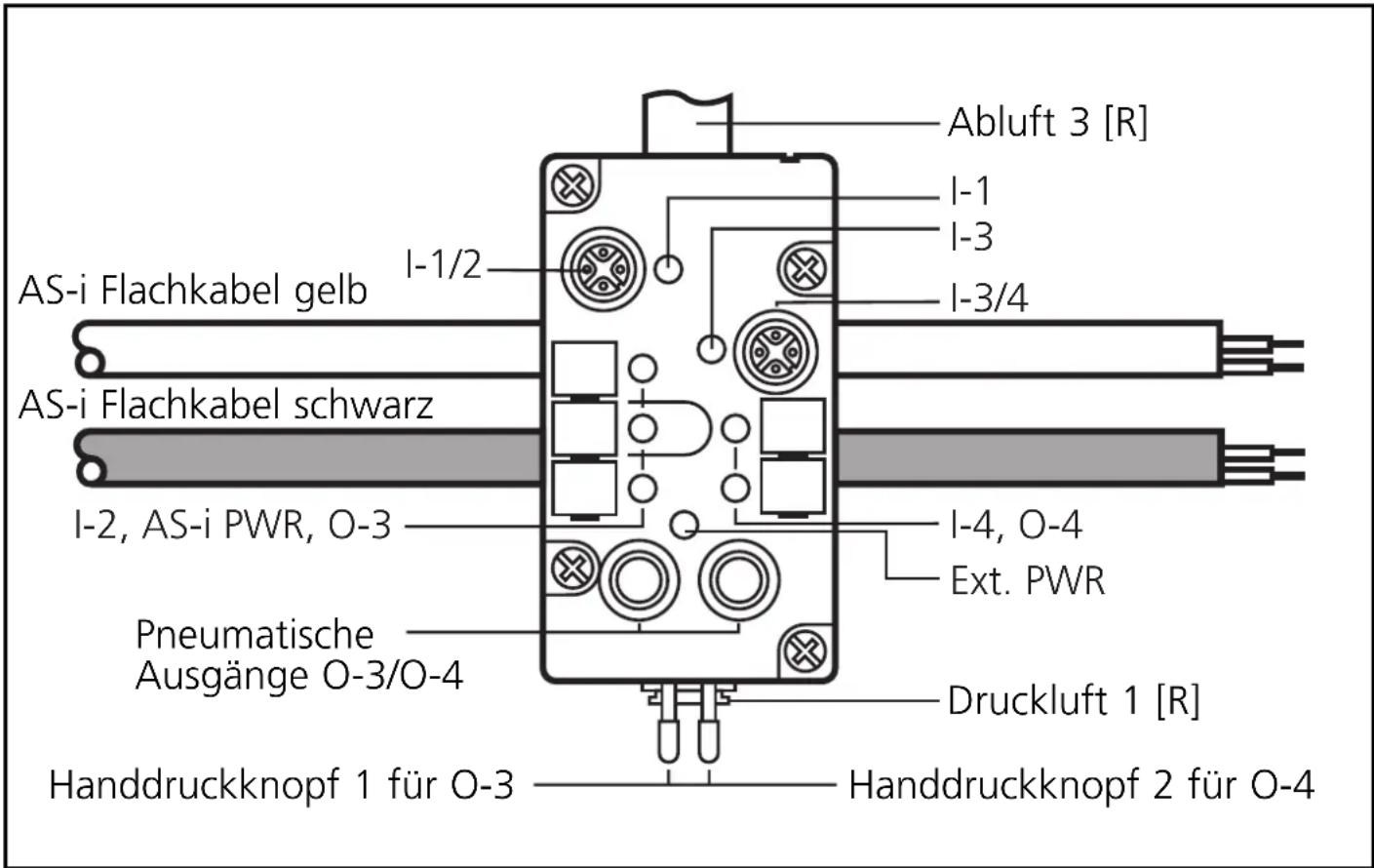

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.F). Sie verbindet zwei Doppelsensoren und zwei pneumatische Ausgänge mit dem AS-i-Master.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 2...8bar inklusive möglicher Druckspitzen (Druckspitzen >8 bar konnen dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• Spannungsvorsorgung extern 24V DC PELV

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine frei Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieren Sieihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring undziehen gleichzeitig den Schlauch hersus.

Mit den Handdruckknopfen konnen Sie die pneumatischen Ausgänge in Betrieb setzen. Lassen Sie Druckluft in die AS-i AirBox strömen. Wenn Sie dann Handdruckknopf 1 drücken, wird der Ausgang O-3 angesteuert. Drücken Sie Handdruckknopf 2, wird der Ausgang O-4 angesteuert.

Elettromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgutern, können stärkere elekrostatice Aufladungen erzeugen. Zur Vermeidung von elekrostaticen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern

• Energieleitungen

• Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
  Schädigung der AirBox
  Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang I 4
Dateneingang II 2

Datumbit D0		D1	D2 D3
Ein-/Ausgänge	I-1 I-2 I-3/O-3	I-4/O-4
Buchse	I-1/2	I-1/2	I-3/4	I-3/4
Pin	4	2	4	2

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige
• LED grün: externe Spannungsvorsorgung

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geött (ISO-VG10)1) oder ungeött). Werde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox fühden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „ Datenblatt-Suche" die Artikelnummer ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen" erhalten Sie die zusätzlichen Produktinformationen.

Wird die externe 24V-Spannung abgeschaltet (z. B. durch NotAus), sind die Ausgänge der AirBox in der Steuerung mit Hilfe der Software zurückzusetzen.

Liegt die Spannung wieder an, sind die Ausgänge bei Bedarf erneut zu setzen.
