Produkttyp	AS-i-Schnittstelle (AirBox)
Modell	AC2044
Marke	IFM
Kategorie	AS-i-Netzwerkschnittstelle
Stromversorgung	Über AS-i-Netz
Integrierte Sensorstromversorgung	Insgesamt 100 mA pro Modul
Betriebsdruck	2 bis 8 bar
Sensoranschluss	Steckbarer M12-Steckverbinder
AS-i-Anschluss	Verdrahtungsmodul EMS
Pneumatikanschluss	System Legris 3000/8 mm (CETOP RP 54 P)
Hauptfunktionen	AS-i-Slave, Master-Kommunikation, Steuerung von 2 Doppelsensoren und 2 Pneumatikventilen
Handsteuerung	Ja, zur Aktivierung der Ventile (O-3 und O-4)
Adressierung	1 bis 31 (Standard 0) über Adressierungseinheit
LED-Anzeigen	Grün (Stromversorgung), gelb (Eingänge/Ausgänge)
Elektromagnetische Verträglichkeit	EN 61000-4-2: Kontaktentladung ±4 kV, Luftentladung ±8 kV
ESD-Schutz	Potenzialausgleich, Kabeltrennung
Wartung	Gefilterte Luft 5 µm, geschmiert (ISO-VG10) oder ungeschmiert verwenden; nach erster Schmierung immer geschmiert
Montage	Auf Verdrahtungsmodul, Anzugsmoment 0,8 Nm; in staubigen Umgebungen Filter nach unten möglich
Betriebstemperatur	Nicht im Handbuch angegeben (Schätzung: -25 bis +70 °C)
Abmessungen (ca.)	Nicht angegeben (Schätzung: 80 x 50 x 30 mm)
Gewicht (ca.)	Nicht angegeben (Schätzung: 150 g)
Ersatzteile und Reparaturfähigkeit	Nicht angegeben; Handbuch oder IFM-Kundendienst konsultieren
Sicherheit	Pneumatikvorschriften beachten; Luft vor Wartung abschalten; elektrostatische Entladungen vermeiden
Allgemeine Informationen	Handbuch kostenlos als PDF verfügbar; französische Sprache enthalten

Häufig gestellte Fragen - AC2044 IFM

Wie wird das Modul AC2044 adressiert?

Verwenden Sie die Adressierungseinheit. Setzen Sie das Modul auf die Einheit, weisen Sie eine freie Adresse zwischen 1 und 31 zu (Standard 0), setzen Sie das Modul dann wieder auf das AS-i-Verdrahtungsmodul.

Welcher Druckluftdruck ist erforderlich?

Das Modul arbeitet mit Druckluft von 2 bis 8 bar. Spitzen über 8 bar können zu dauerhaften Dichtungsfehlern führen.

Wie werden die Sensoren angeschlossen?

Die Sensoren werden über steckbare M12-Steckverbinder angeschlossen. Die integrierte Sensorstromversorgung liefert insgesamt 100 mA pro Modul.

Was bedeutet die leuchtende grüne LED?

Die grüne LED zeigt an, dass die Stromversorgung über das AS-i-Netz vorhanden ist und das Modul unter Spannung steht.

Die gelben LEDs leuchten nicht, was tun?

Überprüfen Sie den Sensoranschluss und die Stromversorgung. Die gelben LEDs zeigen den Zustand der Ein-/Ausgänge an. Wenn sie aus bleiben, konsultieren Sie den Abschnitt EMV/ESD im Handbuch.

Kann ich ungeschmierte Luft verwenden?

Ja, aber wenn das Modul bereits mit geschmierter Luft verwendet wurde, muss es danach immer geschmiert werden. Eine anfängliche Schmierung ist nach Verwendung von geschmierter Luft nicht mehr wirksam.

Wie trenne ich die Pneumatikschläuche?

Drücken Sie den schwarzen Ring des Anschlusses und ziehen Sie gleichzeitig am Schlauch.

Ist das Modul gegen elektrostatische Entladungen geschützt?

Ja, es wurde nach EN 61000-4-2 getestet: Kontaktentladung ±4 kV, Luftentladung ±8 kV. Bei Umgebungen mit hoher Belastung befolgen Sie die Empfehlungen (Potenzialausgleich, Kabeltrennung).

Wie werden die Ventile manuell gesteuert?

Verwenden Sie die Handsteuerungen am Modul: Drücken Sie Steuerung 1 für Ausgang O-3, Steuerung 2 für O-4. Die elektrische Steuerung bleibt priorisiert.

Wo finde ich weitere Informationen zum Produkt?

Auf www.ifm-electronic.com geben Sie die Artikelnummer (AC2044) in 'Technisches Datenblatt' ein, um Hinweise zu Druckluft und EMV/ESD zu erhalten.

BEDIENUNGSANLEITUNG AC2044 IFM

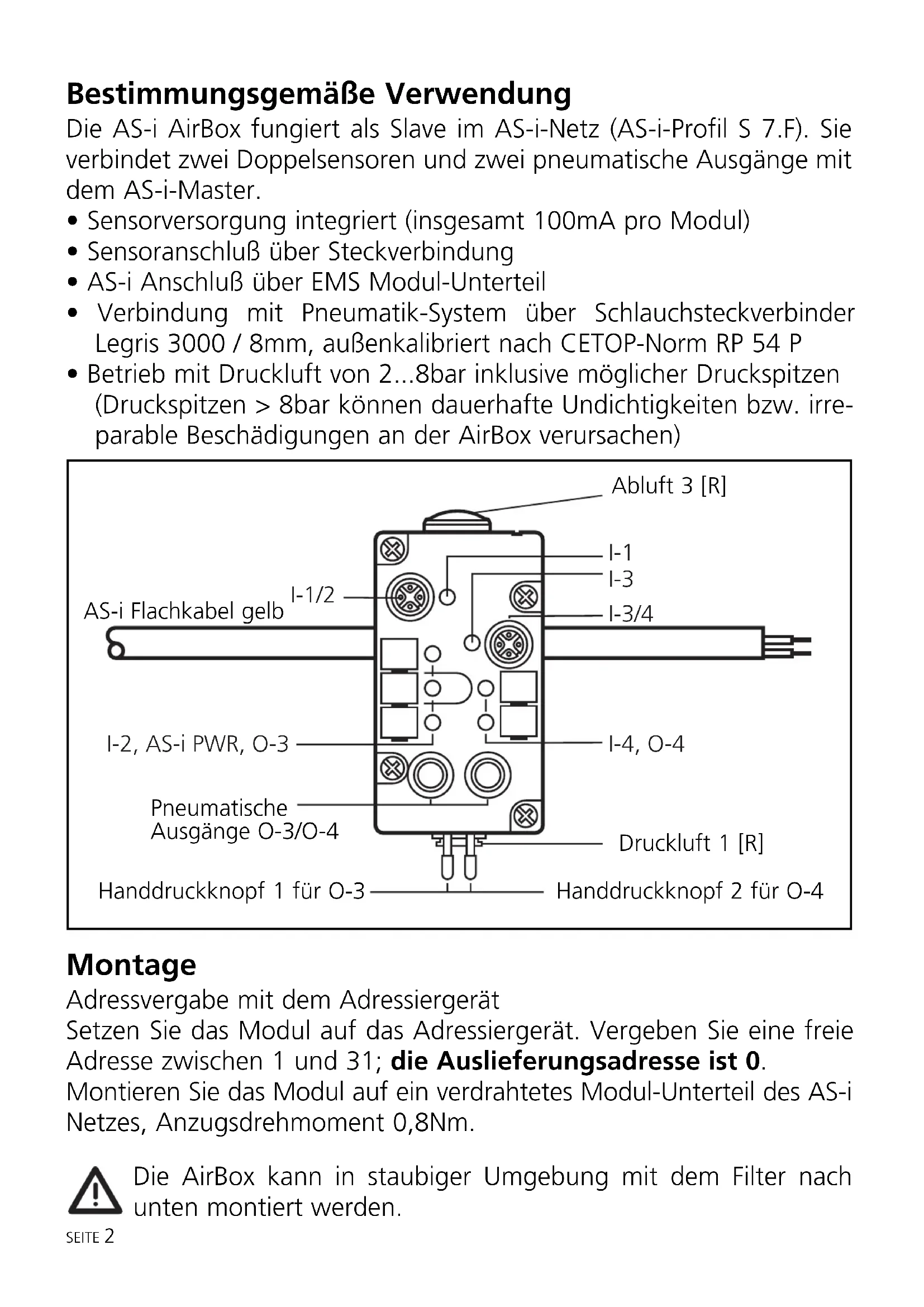

Bestimmungsgemäß Verwendung

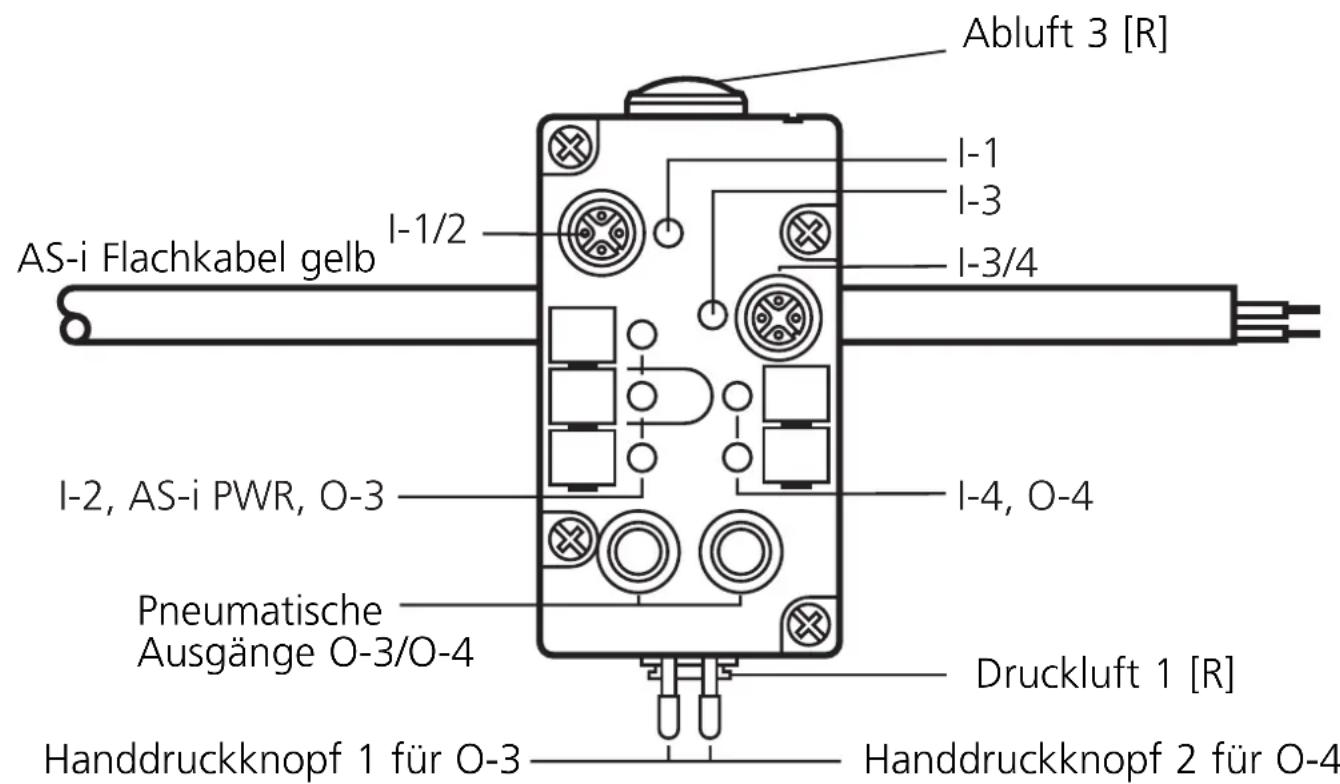

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.F). Sie verbindet zwei Doppelsensoren und zwei pneumatische Ausgänge mit dem AS-i-Master.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000 / 8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 2...8bar inklusive möglicher Druckspitzen (Druckspitzen >8 bar konnen dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine frei Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieren Sieihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring undziehen gleichzeitig den Schlauch hersus.

Mit den Handdruckknopfen konnen Sie die pneumatischen Ausgänge in Betrieb setzen. Lassen Sie Druckluft in die AS-i AirBox stromen. Wenn Sie dann Handdruckknopf 1 drucken, wird der Ausgang O-3 angesteuert. Drucken Sie Handdruckknopf 2, wird der Ausgang O-4 angesteuert.

Elettromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgutern, können stärkere elekrostatice Aufladungen erzeugen. Zur Vermeidung von elekrostaticen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften
• Getrennte Verlegung von
• Signal- und Busleitungen/Potentialausgleichsleitern/Energieleitungen
• Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/ Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung / Schädigung der AirBox
  Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang I 4
Dateneingang II 2

Datum bit D0	D1	D2	D3
Ein-/Ausgänge	I-1	I-2	I-3/O-3	I-4/O-4
Buchse I-1/2				I-3/4	I-3/4
Pin	4			2	4	2

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsvorsorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geött (ISO-VG10)1) oder ungebött). Werde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox fühden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „ Datenblatt-Suche" die Artikelnummer ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen" erhalten Sie die zusätzlichen Produktinformationen.

Die Abluft wird je nach Geräteausführung mit einem Sinterfilter gereinigt oder gefaßt abgeführt.
