Produkttyp	AS-i AirBox-Schnittstelle (pneumatisches Ein-/Ausgangsmodul)
Marke	IFM
Modell	AC2049
Spannungsversorgung	24 V DC SELV (über AS-i-Netzwerk oder extern)
Druckluftdruck	3 bis 8 bar (max. 8 bar)
Anzahl Eingänge	2 Sensoreingänge (PNP, 2/3-Leiter)
Anzahl Ausgänge	1 pneumatischer Ausgang (4/2-Wegeventil)
Elektrischer Anschluss	M12-Stecker (Sensoren) und EEMS-Verdrahtungsbasis (AS-i)
Pneumatischer Anschluss	Legris 3000-System (8 mm) für Druckluft; 4 mm für Hilfsluft
LED-Anzeigen	Grüne LED (AS-i PWR), gelbe LEDs (Eingänge/Ausgänge), grüne LED (ext. PWR)
Manuelle Bedienung	1/4-Drehschraube (drücken/loslassen oder verriegeln)
AS-i-Adressierung	Freie Adresse 1-31 (Standard 0)
Elektromagnetische Verträglichkeit	Kontaktentladung ±4 kV, Luftentladung ±8 kV (EN 61000-4-2)
Wartung	Gefilterte (5 μm), geschmierte (ISO-VG10) oder ungeschmierte Luft verwenden; nach anfänglicher Schmierung immer geschmiert
Sicherheit	8 bar nicht überschreiten; Druck vor Wartung abschalten; pneumatische Normen beachten
Schutzart	IP 67 (wenn Hilfsluft nicht angeschlossen)
Allgemeine Informationen	AS-i Slave Profil S 3.F; integrierte Sensorversorgung (100 mA max)

Häufig gestellte Fragen - AC2049 IFM

Wie weise ich dem Modul AC2049 eine AS-i-Adresse zu?

Montieren Sie das Modul auf der Adressiereinheit und weisen Sie eine freie Adresse zwischen 1 und 31 zu. Bei Auslieferung ist die Adresse 0. Montieren Sie das Modul dann auf der mit dem AS-i-Netzwerk verbundenen Verdrahtungsbasis mit einem Anzugsmoment von 0,8 Nm.

Welcher Druckluftdruck ist für die AirBox erforderlich?

Die AirBox arbeitet mit Druckluft von 3 bis 8 bar. Druckspitzen über 8 bar können das Modul beschädigen.

Kann ich eine manuelle Bedienung am pneumatischen Ausgang verwenden?

Ja, Sie können den pneumatischen Ausgang (4/2-Wegeventil) mit der manuellen Bedienschraube ¼ Drehung betätigen: drücken/loslassen oder drücken/drehen/verriegeln. Beachten Sie, dass die elektrische Steuerung vorrangig ist.

Was bedeuten die LEDs am Modul AC2049?

Die grüne PWR-LED zeigt die Spannungsversorgung über das AS-i-Netzwerk an. Die gelben LEDs zeigen den Zustand der Eingänge (I-1, I-2) und Ausgänge (O-3) an. Die grüne AUX-LED zeigt die externe 24-V-Versorgung an.

Wie schließe ich Sensoren an die AirBox an?

Verwenden Sie die M12-Stecker, um 2-Leiter- oder 3-Leiter-PNP-Sensoren anzuschließen. Die Pinbelegung ist im Handbuch angegeben (Pin 1 für L+, Pin 3 für L- usw.).

Ist Hilfsluft erforderlich?

Hilfsluft (3-8 bar) ist erforderlich, wenn der Betriebsdruck unter 3 bar liegt, wenn Sie Unterdruck verwenden, oder um einen Druckabfall durch parallel geschaltete Aktuatoren auszugleichen. Der Anschluss ist 4 mm.

Wie trenne ich Pneumatikschläuche?

Zum Entfernen eines Schlauchs drücken Sie den schwarzen Ring und ziehen gleichzeitig den Schlauch.

Welche EMV-Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Die AirBox ist gemäß EN 61000-4-2 getestet (Kontaktentladung ±4 kV, Luftentladung ±8 kV). Um Entladungen zu vermeiden, beachten Sie die Installationsregeln: Potenzialausgleich, Trennung von Signal-/Bus-/Versorgungskabeln und halten Sie das Modul von elektrostatischen Quellen fern.

Wie warte ich die AirBox?

Verwenden Sie gefilterte (5 μm), geschmierte (ISO-VG10) oder ungeschmierte Luft. Wenn das Modul bereits mit geschmierter Luft verwendet wurde, muss es immer geschmiert werden; die anfängliche Schmierung ist nicht mehr wirksam. Befolgen Sie die Anweisungen für Druckluft auf der IFM-Website.

Was tun bei Fehlfunktion der Ein-/Ausgänge?

Überprüfen Sie die LEDs: Wenn die Eingangs-LEDs nicht leuchten, kann der Sensor oder die Verkabelung defekt sein. Überprüfen Sie die AS-i- und externe Versorgung. Stellen Sie sicher, dass die Adresse korrekt ist. Konsultieren Sie das Datenblatt des Produkts auf der IFM-Website.

BEDIENUNGSANLEITUNG AC2049 IFM

Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die elektrischen Eingänge sind für den Anschluß von binären Zweileiter-bzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt. Alternativ können auch mechanische Positionsschalter zwischen Pin 1 und Pin 2/4 angeschlossen werden.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8 bar inklusive möglicher Druckspitzen (Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• Spannungsversorgung extern 24V DC PELV
• optional: mit Hilfsluft 90% Vakuum 3 ... 8bar; über Schlauchsteckverbinder Legris 3000/4mm

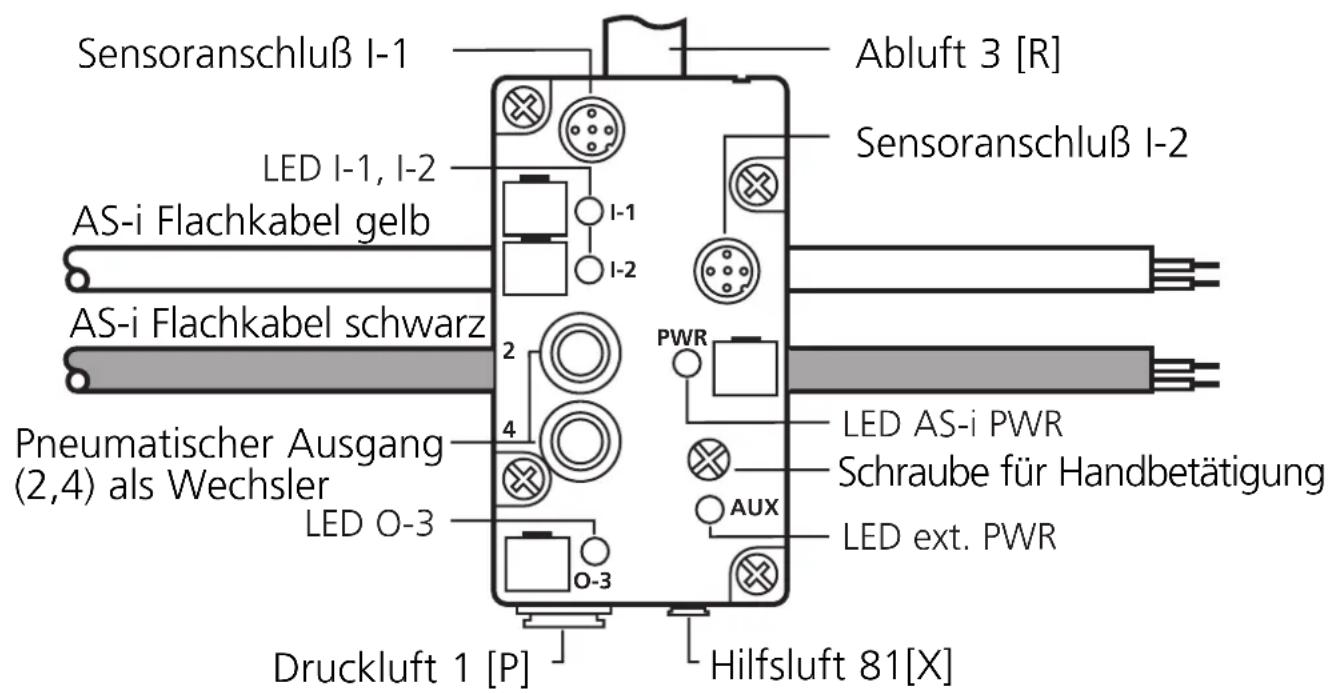

Sensoranschluß I-1 LED I-1, I-2 AS-i Flachkabel gelb AS-i Flachkabel schwarz Pneumatischer Ausgang (2,4) als Wechsler LED O-3 Druckluft 1 [P] Abluft 3 [R] Sensoranschluß I-2 PWR LED AS-i PWR Schraube für Handbetätigung AUX LED ext. PWR Hilfsluft 81[X]

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumatischen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Externe Hilfsluft

Externe Hilfsluft wird benötigt

• wenn Drücke kleiner 3bar geschaltet werden sollen
• wenn Vakuum geschaltet werden soll
• bei Parallelschaltung von Ventilen, wenn ein erheblicher Druckabfall zu erwarten ist (bei hohem Gleichzeitigkeitsfaktor)

Die Hilfsluft muß mit mindestens 3bar angelegt werden, um das Schalten des Ventils zu ermöglichen.

Der Anschluß der Steuerluft ist im Modul integriert und wird durch das Einstecken des 4mm-Druckluftschlauchs aktiviert. Wird kein Schlauch angeschlossen, ist dieser pneumatische Eingang verschlossen (IP67).

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Handbetätigung

Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube für die Handbetätigung manuell in Betrieb setzen (tastend oder drückend/drehend-rastende Funktion).

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften
- Getrennte Verlegung von

• Signal- und Busleitungen
• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

I-1 3 4 2 1 3 4 2 1 I-2

M12-Buchse	I-1/Pin	I-2/Pin
Sensorversorgung L+	1	1
Sensorversorgung L-	3	3
Dateneingang I	4	—
Dateneingang II	2	4
nicht belegt	5	2+5

Belegung der Datenbits

Datenbit	D0	D1	D2	D3
Ein- / Ausgänge	I-1	I-2	O-3	—

Wird die externe 24V-Spannung abgeschaltet (z. B. durch Not-Aus), ist der Ausgang der AirBox in der Steuerung mit Hilfe der Software zurückzusetzen.

Liegt die Spannung wieder an, ist der Ausgang bei Bedarf erneut zu setzen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige
• LED grün: externe Spannungsversorgung

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geölt (ISO-VG10) ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.
