Type de produit	Interface AS-i AirBox (module d'entrées/sorties pneumatiques)
Marque	IFM
Modèle	AC2049
Alimentation	24 V DC TBTP (via réseau AS-i ou externe)
Pression d'air comprimé	3 à 8 bar (max 8 bar)
Nombre d'entrées	2 entrées capteurs (PNP, 2/3 fils)
Nombre de sorties	1 sortie pneumatique (distributeur 4/2)
Raccordement électrique	Prise M12 (capteurs) et embase de câblage EEMS (AS-i)
Raccordement pneumatique	Système Legris 3000 (8 mm) pour air comprimé ; 4 mm pour air auxiliaire
Indicateurs LED	LED verte (AS-i PWR), LED jaunes (entrées/sorties), LED verte (ext. PWR)
Commande manuelle	Vis 1/4 tour (appuyer/relâcher ou verrouiller)
Adressage AS-i	Adresse libre 1-31 (par défaut 0)
Compatibilité électromagnétique	Décharge par contact ±4 kV, par air ±8 kV (EN 61000-4-2)
Entretien	Utiliser air filtré (5 μm), lubrifié (ISO-VG10) ou non ; après lubrification initiale, toujours lubrifié
Sécurité	Ne pas dépasser 8 bar ; couper pression avant maintenance ; respecter normes pneumatiques
Indice de protection	IP 67 (si air auxiliaire non raccordé)
Informations générales	Esclave AS-i profil S 3.F ; alimentation capteurs intégrée (100 mA max)

FOIRE AUX QUESTIONS - AC2049 IFM

Comment affecter une adresse AS-i au module AC2049 ?

Montez le module sur l'unité d'adressage et attribuez une adresse libre entre 1 et 31. À la livraison, l'adresse est 0. Ensuite, montez le module sur l'embase de câblage raccordée au réseau AS-i avec un couple de serrage de 0,8 Nm.

Quelle est la pression d'air comprimé requise pour l'AirBox ?

L'AirBox fonctionne avec de l'air comprimé de 3 à 8 bar. Des pics de pression supérieurs à 8 bar peuvent endommager le module.

Puis-je utiliser une commande manuelle sur la sortie pneumatique ?

Oui, vous pouvez actionner la sortie pneumatique (distributeur 4/2) avec la vis de commande manuelle ¼ tour : appuyer/relâcher ou appuyer/tourner/verrouiller. Notez que la commande électrique est prioritaire.

Que signifient les LED sur le module AC2049 ?

La LED verte PWR indique l'alimentation via le réseau AS-i. Les LED jaunes affichent l'état des entrées (I-1, I-2) et sorties (O-3). La LED verte AUX indique l'alimentation externe 24 V.

Comment raccorder les capteurs à l'AirBox ?

Utilisez les prises M12 pour raccorder des capteurs 2 fils ou 3 fils PNP. L'affectation des broches est indiquée dans le manuel (broche 1 pour L+, broche 3 pour L-, etc.).

L'air auxiliaire est-il obligatoire ?

L'air auxiliaire (3-8 bar) est nécessaire si la pression d'utilisation est inférieure à 3 bar, si vous utilisez une dépression, ou pour compenser une chute de pression due à des actionneurs en parallèle. Le raccord est en 4 mm.

Comment déconnecter les tuyaux pneumatiques ?

Pour retirer un tuyau, appuyez sur l'anneau noir tout en tirant le tuyau simultanément.

Quelles sont les précautions CEM pour l'installation ?

L'AirBox est testé selon EN 61000-4-2 (décharge par contact ±4 kV, par air ±8 kV). Pour éviter les décharges, respectez les règles d'installation : compensation de potentiel, séparation des câbles de signaux/bus/d'alimentation, et éloignez le module des sources électrostatiques.

Comment entretenir l'AirBox ?

Utilisez de l'air filtré (5 μm), lubrifié (ISO-VG10) ou non lubrifié. Si le module a déjà été utilisé avec de l'air lubrifié, il doit toujours l'être ; la lubrification initiale n'est plus effective. Suivez les instructions pour l'air comprimé sur le site IFM.

Que faire en cas de dysfonctionnement des entrées/sorties ?

Vérifiez les LED : si les LED d'entrée ne s'allument pas, le capteur ou le câblage peut être défectueux. Vérifiez l'alimentation AS-i et externe. Assurez-vous que l'adresse est correcte. Consultez la fiche technique du produit sur le site IFM.

MODE D'EMPLOI AC2049 IFM

LISTED IND. CONT. EQ. 92CA

Δ5 interface

AS-i AirBox 42 AC2048 monostable

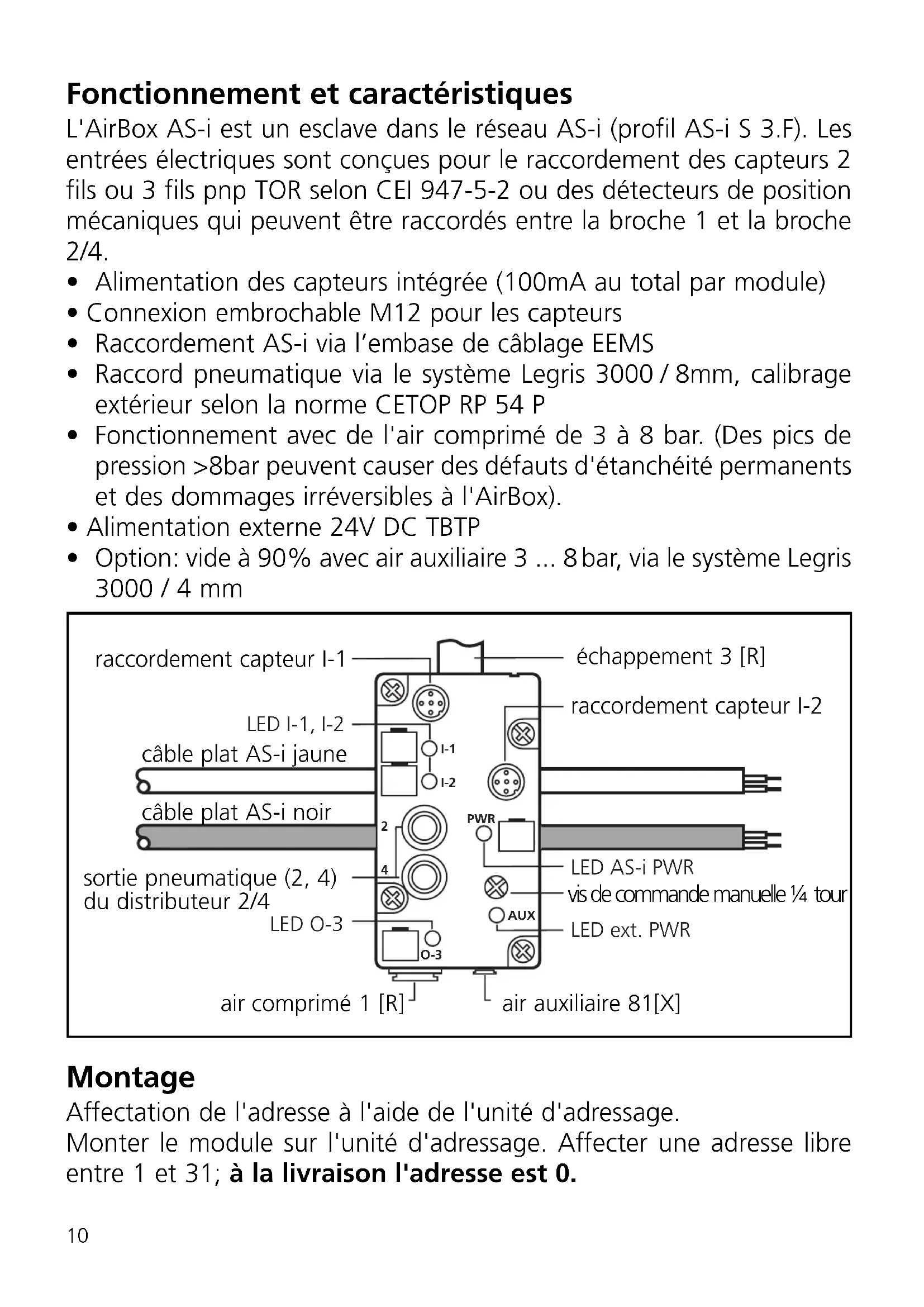

Fonctionnement et caractéristiques

L'AirBox AS-i est un esclave dans le réseau AS-i (profil AS-i S 3.F). Les entrées électriques sont conçues pour le raccordement des capteurs 2 fils ou 3 fils PNP TOR selon CEI 947-5-2 ou des détecteurs de position mécaniques qui peuvent être raccordés entre la broche 1 et la broche 2/4.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via l'embase de câblage EEMS
• Raccord pneumatique via le système Legris 3000 / 8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 3 à 8 bar. (Des pics de pression >8bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Alimentation externe 24V DC TBTP
• Option : vidage à 90% avec air auxiliaire 3... 8 bar, via le système Legris 3000 / 4 mm

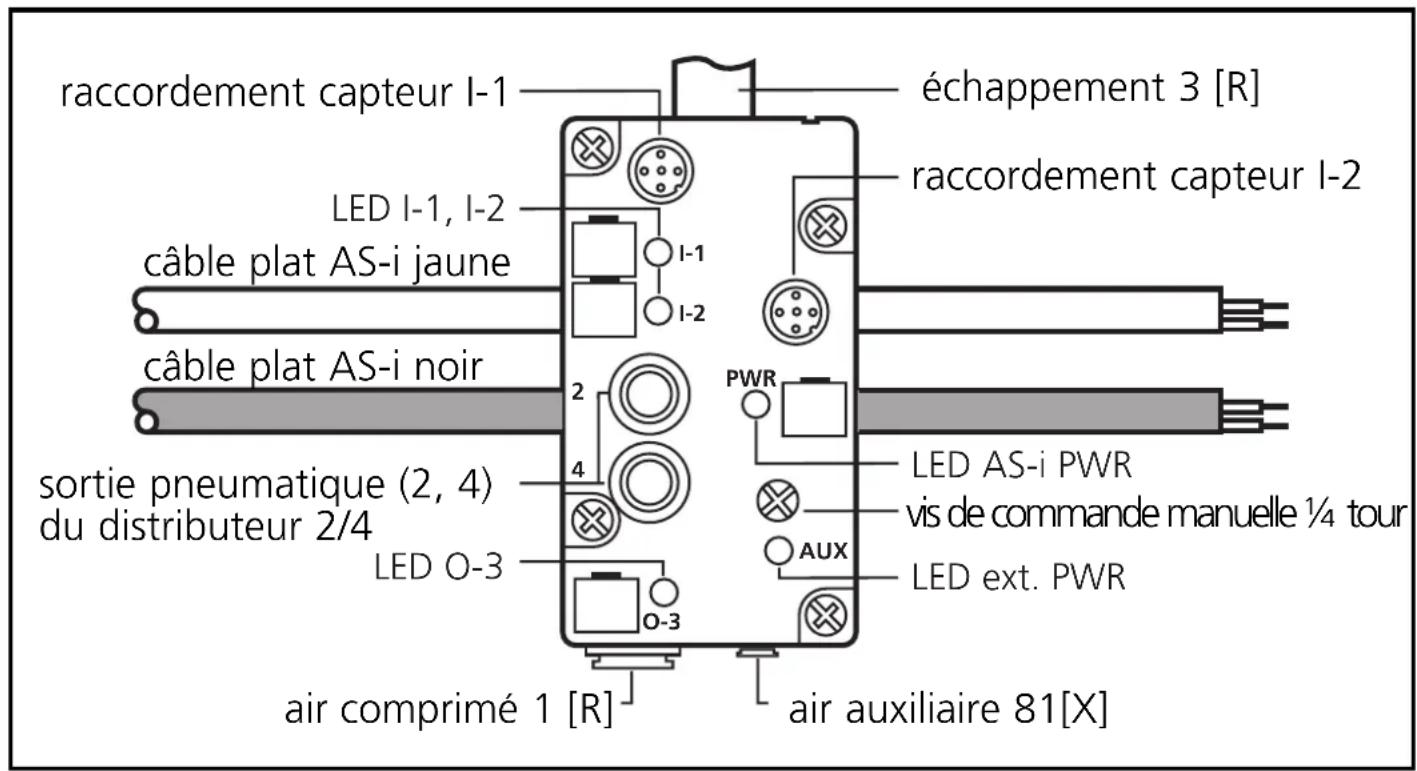

raccordement capteur I-1 échappement 3 [R] raccordement capteur I-2 LED I-1, I-2 câble plat AS-i jaune câble plat AS-i noir sortie pneumatique (2, 4) du distributeur 2/4 LED O-3 PWR LED AS-i PWR vis de commande manuelle ¼ tour AUX LED ext. PWR air comprimé 1 [R] air auxiliaire 81[X]

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31. À la livraison, l'adresse est 0.

Puis monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Dans un environnement poussiéreux, l'AirBox peut être monté avec le filtre vers le bas.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P) au système pneumatique, la sortie pneumatique 2 et 4 (distributeur 4/2) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Air auxiliaire

L'air auxiliaire est nécessaire

• si une pression d'utilisation est inférieure à 3 bar
• si une dépression (vide) doit être utilisée
• pour compenser la chute de pression due à un raccordement important d'actionneurs en parallèle

L'air auxiliaire doit être d'au moins 3 bar pour permettre le pilotage du distributeur.

Le raccord pour l'air auxiliaire est intégré dans le module via une connexion de diamètre 4 mm. Si aucun tuyau n'est raccordé, cette entrée pneumatique est fermée (IP 67).

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Vous pouvez actionner manuellement la sortie pneumatique (distributeur 4/2) à l'aide de la vis de commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Compatibilité électromagnétique (CEM)

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées, il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles • détérioration de l'AirBox • détérioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

I-1 3 4 2 1 3 4 2 1 I-2

Prise M12	I-1/broche	I-2/broche
Alimentation capteur L+	1	1
Alimentation capteur L-	3	3
Entrée données I	4	—
Entrée données II	2	4
non utilisé	5	2+5

Affectation des bits de données

Bit de données	D0 D1 D2 D3
Entrées / sorties	I-1 I-2 O-3 —

Si l'alimentation externe 24V est coupée (par ex. par arrêt d'urgence), les sorties de l'AirBox dans le contrôleur doivent être désactivées par soft.

Lorsque l'alimentation est de nouveau appliquée, les sorties peuvent être réactivées si nécessaire.

Fonctionnement

Vérifier le bon fonctionnement du module.

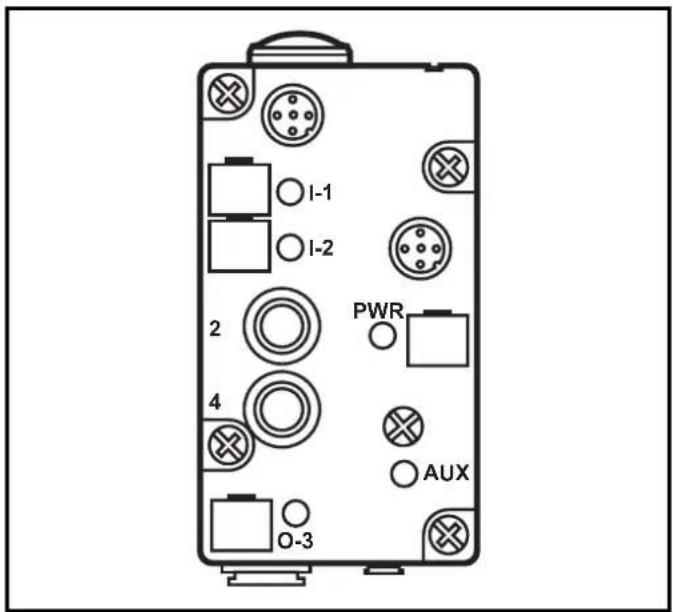

• LED verte : alimentation en tension via le réseau AS-i • LED jaunes : affichage des entrées/sorties • LED verte : alimentation externe

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5μm, lubrifié (ISO-VG10) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

Vous trouverez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

AS-i AirBox I/O module (AC2048)

Input Rating

31.6V DC 165mA

Output Rating

30V DC 100mA
