AC2058 - Schnittstelle IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i AirBox-Schnittstelle (AS-i Netzwerk-Slave)
Modell	AC2058 (AS-i AirBox 42 V2A)
Marke	IFM
AS-i Profil	S 3.F
Anzahl der Eingänge	2 Eingänge für 2- oder 3-Leiter PNP Schaltausgangssensoren
Anzahl der pneumatischen Ausgänge	1 4/2-Wegeventil (Ausgänge 2 und 4)
Stromversorgung	24 V DC SELV (über AS-i Netzwerk) + integrierte Sensorversorgung (100 mA gesamt)
Druckluftversorgung	Druckluft 3 bis 8 bar (max. 8 bar)
Sensoranschluss	Steckbare M12-Steckverbinder (Pins 1-5)
AS-i Anschluss	EEMS-Verdrahtungsbasis
Pneumatikanschluss	Legris-System 3000 / 8 mm (Außenkalibrierung CETOP RP 54 P)
Adresszuweisung	Adressen 1 bis 31 (Lieferung: 0), über Adressiereinheit
LED-Anzeigen	1 grüne (AS-i Versorgung), 2 gelbe (Eingänge/Ausgänge), 1 grüne (externe Versorgung)
Handbetätigung	Handbetätigungsschraube (drücken/loslassen oder verriegeln)
Elektromagnetische Verträglichkeit (EMV)	Getestet nach EN 61000-4-2: Kontaktentladung ±4 kV, Luftentladung ±8 kV
Druckluftbedingungen	Gefilterte Luft 5 μm, geölt (ISO-VG10) oder ungeölt; konsistente Schmierung erforderlich, wenn zu Beginn geölt
Montage	Auf Verdrahtungsbasis, Drehmoment 0,8 Nm; Filter nach unten in staubiger Umgebung
Schlauchlösen	Schwarzen Ring drücken und Schlauch ziehen
Sicherheitshinweise	Vorschriften für Pneumatiksysteme beachten; vor Eingriffen Versorgung abschalten
Zusätzliche Dokumente	Datenblatt auf www.ifm-electronic.com (Artikelnummer)

Häufig gestellte Fragen - AC2058 IFM

Wie weise ich der AirBox AC2058 eine Adresse zu?

Montieren Sie das Modul auf der Adressiereinheit. Weisen Sie eine freie Adresse zwischen 1 und 31 zu (bei Lieferung ist die Adresse 0). Montieren Sie dann das Modul auf der mit dem AS-i Netzwerk verbundenen Verdrahtungsbasis mit einem Anzugsmoment von 0,8 Nm.

Welche Stromversorgung wird benötigt?

Die AirBox wird über das AS-i Netzwerk versorgt (24 V DC SELV). Sie verfügt über eine integrierte Sensorversorgung von insgesamt 100 mA. Eine externe 24 V DC SELV-Versorgung ist ebenfalls für die Ausgänge erforderlich.

Wie werden die Sensoren angeschlossen?

2- oder 3-Leiter PNP Schaltausgangssensoren werden an die steckbaren M12-Steckverbinder angeschlossen. Die Pinbelegung ist in der Anleitung angegeben: Pin 1 für L+, Pin 3 für L-, Pin 4 für Dateneingang I, Pin 2 für Dateneingang II, Pin 5 nicht verwendet.

Wie werden die Druckschläuche gelöst?

Zum Entfernen eines Schlauchs drücken Sie den schwarzen Ring der Legris-Kupplung und ziehen gleichzeitig den Schlauch. Schneiden Sie den Schlauch vor dem Einstecken gerade ab.

Kann der pneumatische Ausgang manuell betätigt werden?

Ja, mit der Handbetätigungsschraube. Sie können drücken/loslassen oder drücken/drehen/verriegeln, um das 4/2-Wegeventil zu betätigen. Die elektrische Steuerung hat Vorrang.

Welcher Druckluftdruck wird empfohlen?

Die AirBox arbeitet mit Druckluft von 3 bis 8 bar. Druckspitzen über 8 bar können irreversible Schäden verursachen. Verwenden Sie gefilterte (5 μm) und geölte (ISO-VG10) oder ungeölte Luft.

Was tun bei elektrostatischer Entladung?

Die AirBox ist nach EN 61000-4-2 getestet (Kontaktentladung ±4 kV, Luftentladung ±8 kV). Um stärkere Entladungen zu vermeiden, sorgen Sie für Potenzialausgleich, trennen Sie Signalkabel von Stromkabeln und halten Sie die AirBox von geladenen Teilen fern.

Wie werden die LEDs der AirBox interpretiert?

Die LEDs zeigen: eine grüne LED für die AS-i Versorgung, zwei gelbe LEDs für den Zustand der Ein-/Ausgänge und eine grüne LED für die externe 24 V Versorgung.

Was tun, wenn die externe 24 V Versorgung abgeschaltet wird (Not-Halt)?

Die Ausgänge der AirBox müssen softwaremäßig im Controller deaktiviert werden. Wenn die Versorgung wiederhergestellt ist, können Sie die Ausgänge bei Bedarf wieder aktivieren.

Wo finde ich weitere technische Informationen?

Besuchen Sie die Website www.ifm-electronic.com. Geben Sie die Artikelnummer Ihrer AirBox (AC2058) unter 'Datenblatt' ein, um weitere Produktinformationen zu erhalten.

BEDIENUNGSANLEITUNG AC2058 IFM

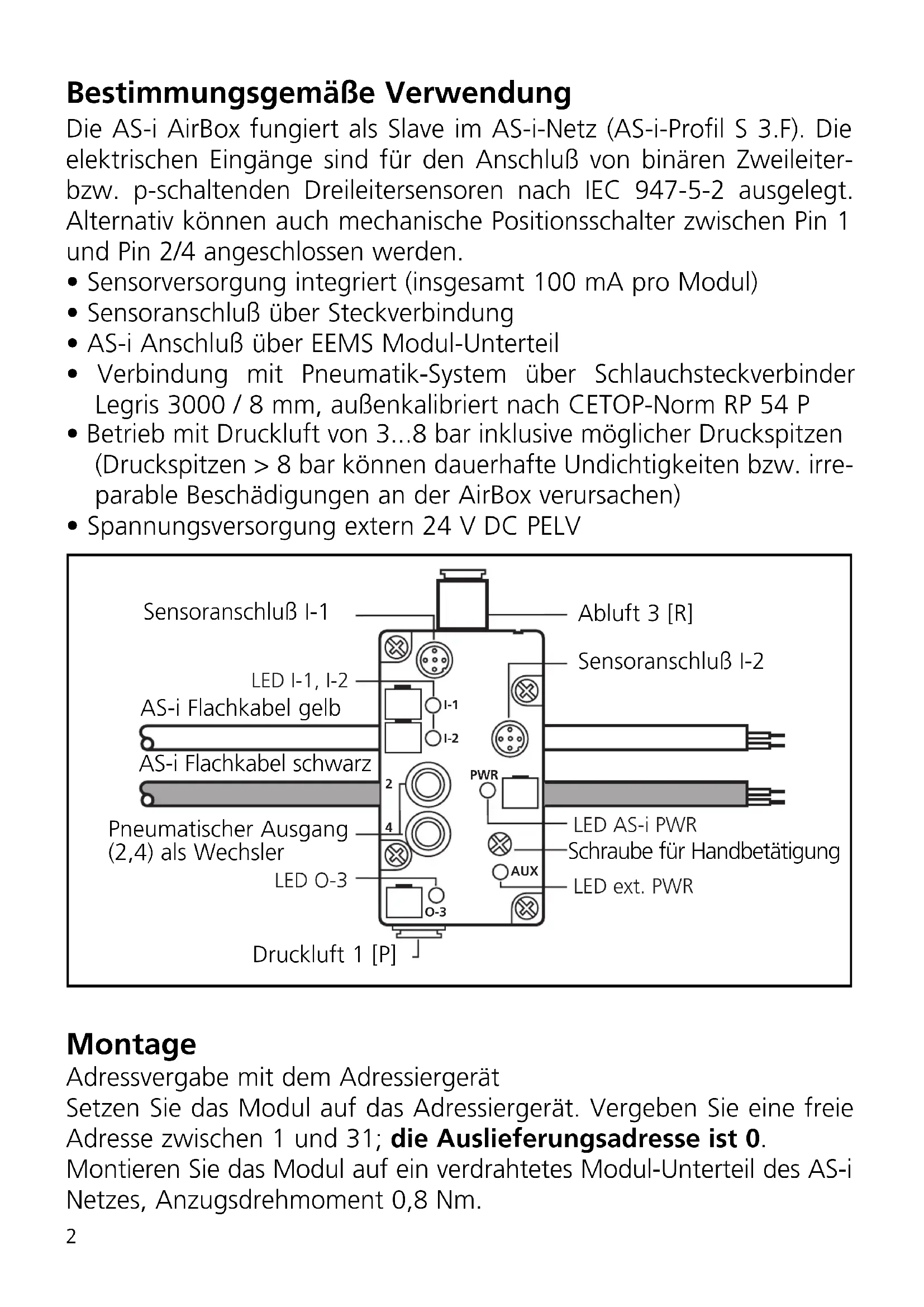

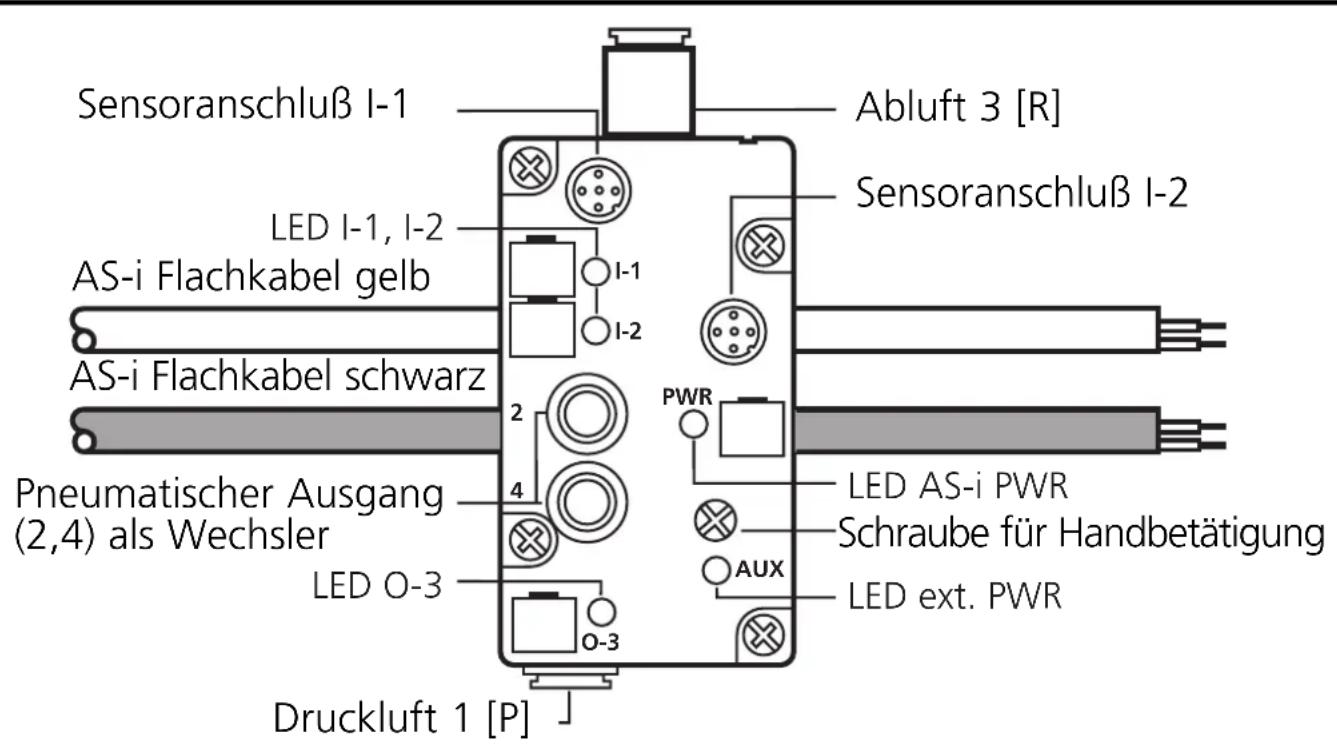

Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die elektrischen Eingänge sind für den Anschluß von binären Zweileiter-bzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt. Alternativ können auch mechanische Positionsschalter zwischen Pin 1 und Pin 2/4 angeschlossen werden.

• Sensorversorgung integriert (insgesamt 100 mA pro Modul)
• Sensoranschluß über Steckverbindung
  • AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000 / 8 mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8 bar inklusive möglicher Druckspitzen (Druckspitzen > 8 bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• Spannungsversorgung extern 24 V DC PELV

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

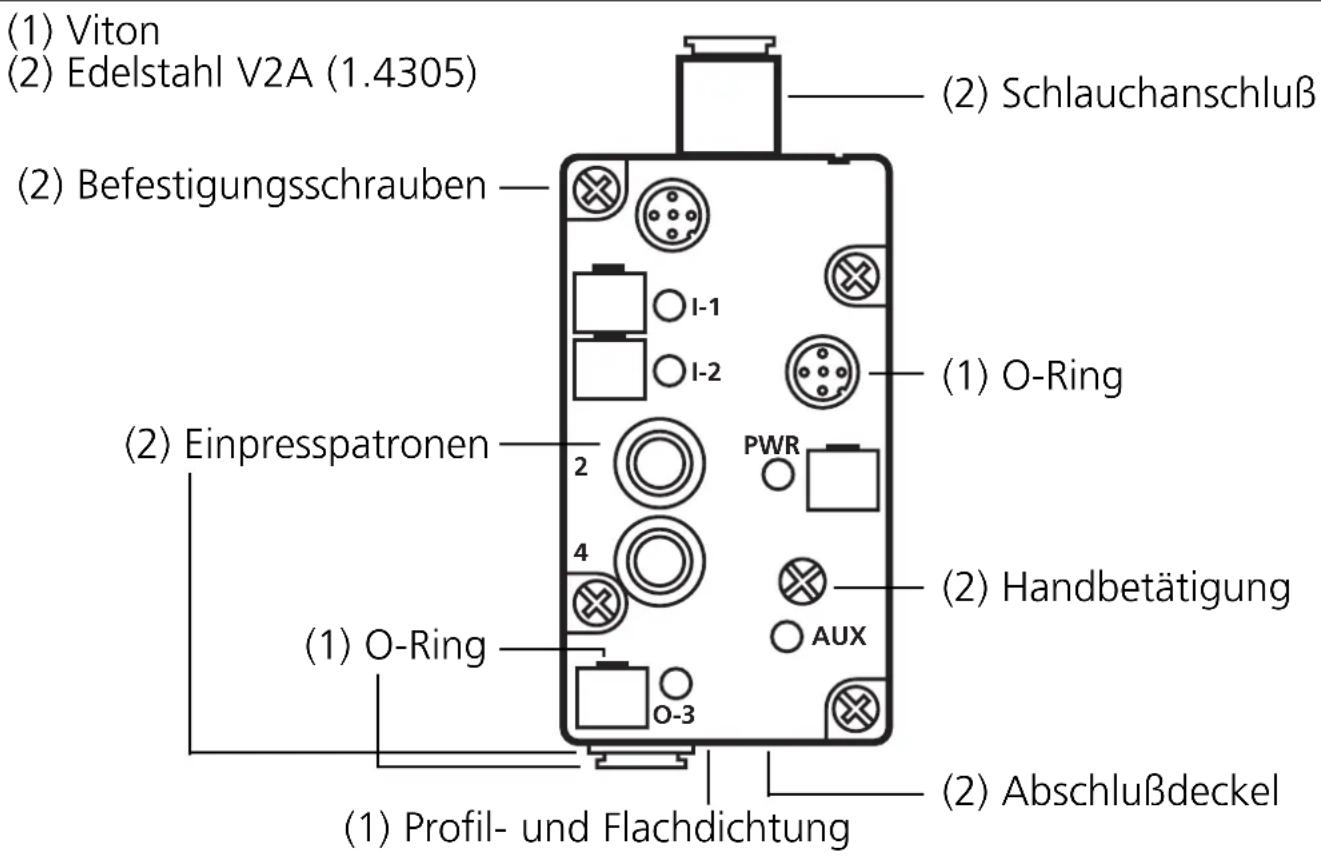

Werkstoffe

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumatischen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Handbetätigung

Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube für die Handbetätigung manuell in Betrieb setzen (tastend oder drückend/drehend-rastende Funktion).

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4 kV
• Luftentladung ±8 kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften
- Getrennte Verlegung von

• Signal- und Busleitungen
• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

M12-Buchse	I-1/PIN	I-2/PIN
Sensorversorgung L+	1	1
Sensorversorgung L-	3	3
Dateneingang I	4	—
Dateneingang II	2	4
nicht belegt	5	2+5

Belegung der Datenbits

Datenbit	D0	D1	D2	D3
Ein- / Ausgänge	I-1	I-2	O-3	—

Wird die externe 24 V-Spannung abgeschaltet (z. B. durch Not-Aus), sind die Ausgänge der AirBox in der Steuerung mit Hilfe der Software zurückzusetzen.

Liegt die Spannung wieder an, sind die Ausgänge bei Bedarf erneut zu setzen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige
• LED grün: externe Spannungsversorgung

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5 μm, geölt (ISO-VG10) ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.
