AC2058 - Interface IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface AS-i AirBox (esclave réseau AS-i)
Modèle	AC2058 (AS-i AirBox 42 V2A)
Marque	IFM
Profil AS-i	S 3.F
Nombre d'entrées	2 entrées pour capteurs 2 fils ou 3 fils PNP TOR
Nombre de sorties pneumatiques	1 distributeur 4/2 (sorties 2 et 4)
Alimentation électrique	24 V DC TBTP (via réseau AS-i) + alimentation capteur intégrée (100 mA total)
Alimentation pneumatique	Air comprimé 3 à 8 bar (max 8 bar)
Raccordement capteurs	Connecteurs embrochables M12 (broches 1-5)
Raccordement AS-i	Embase de câblage EEMS
Raccordement pneumatique	Système Legris 3000 / 8 mm (calibrage extérieur CETOP RP 54 P)
Affectation adresse	Adresses 1 à 31 (livraison : 0), via unité d'adressage
Indicateurs LED	1 verte (alimentation AS-i), 2 jaunes (entrées/sorties), 1 verte (alimentation externe)
Commande manuelle	Vis de commande manuelle (appuyer/relâcher ou verrouiller)
Compatibilité électromagnétique (CEM)	Testé selon EN 61000-4-2 : décharge contact ±4 kV, air ±8 kV
Conditions d'air comprimé	Air filtré 5 μm, lubrifié (ISO-VG10) ou non lubrifié ; lubrification cohérente requise si début lubrifié
Montage	Sur embase de câblage, couple 0,8 Nm ; filtre vers le bas en environnement poussiéreux
Déconnexion des tuyaux	Appuyer sur l'anneau noir et tirer le tuyau
Précautions de sécurité	Respecter les prescriptions pour systèmes pneumatiques ; couper l'alimentation avant intervention
Documents supplémentaires	Fiche technique sur www.ifm-electronic.com (numéro d'article)

FOIRE AUX QUESTIONS - AC2058 IFM

Comment affecter une adresse à l'AirBox AC2058 ?

Montez le module sur l'unité d'adressage. Affectez une adresse libre entre 1 et 31 (à la livraison, l'adresse est 0). Montez ensuite le module sur l'embase de câblage raccordée au réseau AS-i, avec un couple de serrage de 0,8 Nm.

Quelle est l'alimentation électrique requise ?

L'AirBox est alimentée via le réseau AS-i (24 V DC TBTP). Elle intègre une alimentation capteur de 100 mA au total. Une alimentation externe 24 V DC TBTP est également nécessaire pour les sorties.

Comment raccorder les capteurs ?

Les capteurs 2 fils ou 3 fils PNP TOR se raccordent sur les connecteurs M12 embrochables. Le brochage est indiqué dans la notice : broche 1 pour L+, broche 3 pour L-, broche 4 pour entrée données I, broche 2 pour entrée données II, broche 5 non utilisée.

Comment déconnecter les tuyaux pneumatiques ?

Pour enlever un tuyau, appuyez sur l'anneau noir du raccord Legris et tirez le tuyau en même temps. Coupez le tuyau droit avant insertion.

Peut-on actionner la sortie pneumatique manuellement ?

Oui, grâce à la vis de commande manuelle. Vous pouvez appuyer/relâcher ou appuyer/tourner/verrouiller pour actionner le distributeur 4/2. La commande électrique reste prioritaire.

Quelle pression d'air comprimé est recommandée ?

L'AirBox fonctionne avec de l'air comprimé de 3 à 8 bar. Des pics de pression supérieurs à 8 bar peuvent causer des dommages irréversibles. Utilisez de l'air filtré (5 μm) et lubrifié (ISO-VG10) ou non lubrifié.

Que faire en cas de décharge électrostatique ?

L'AirBox est testé selon EN 61000-4-2 (décharge contact ±4 kV, air ±8 kV). Pour éviter des décharges plus fortes, assurez une compensation de potentiel, séparez les câbles de signaux des câbles d'alimentation et éloignez l'AirBox des parties chargées.

Comment interpréter les LED de l'AirBox ?

Les LED indiquent : une LED verte pour l'alimentation AS-i, deux LED jaunes pour l'état des entrées/sorties, et une LED verte pour l'alimentation externe 24 V.

Que faire si l'alimentation externe 24 V est coupée (arrêt d'urgence) ?

Les sorties de l'AirBox doivent être désactivées par logiciel dans le contrôleur. Lorsque l'alimentation est rétablie, vous pouvez réactiver les sorties si nécessaire.

Où trouver des informations techniques supplémentaires ?

Consultez le site www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox (AC2058) sous 'Fiche technique' pour obtenir des informations complémentaires sur le produit.

MODE D'EMPLOI AC2058 IFM

Δ5interface

AS-i AirBox 42 V2A AC2058

monostabil

monostable

monostable

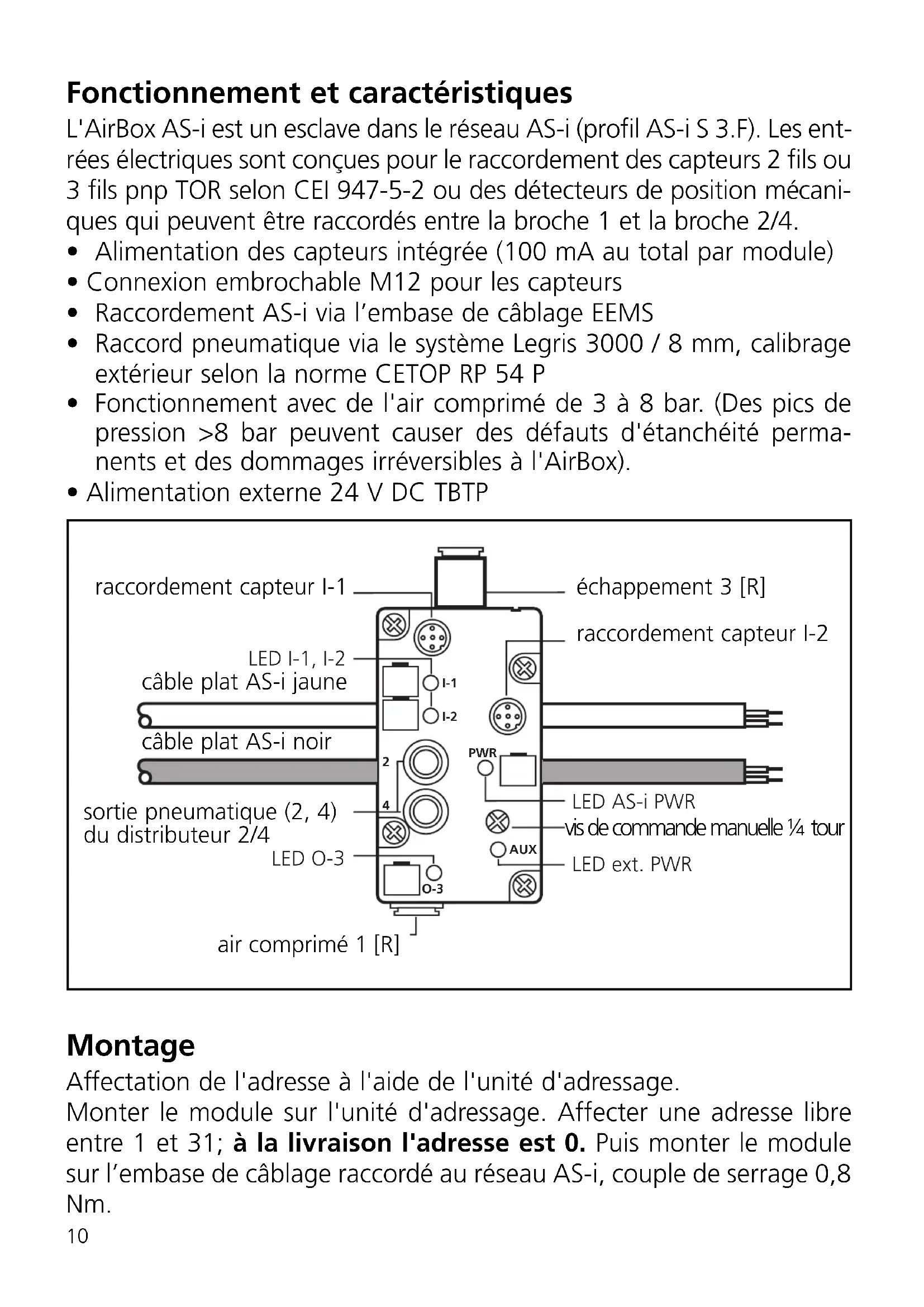

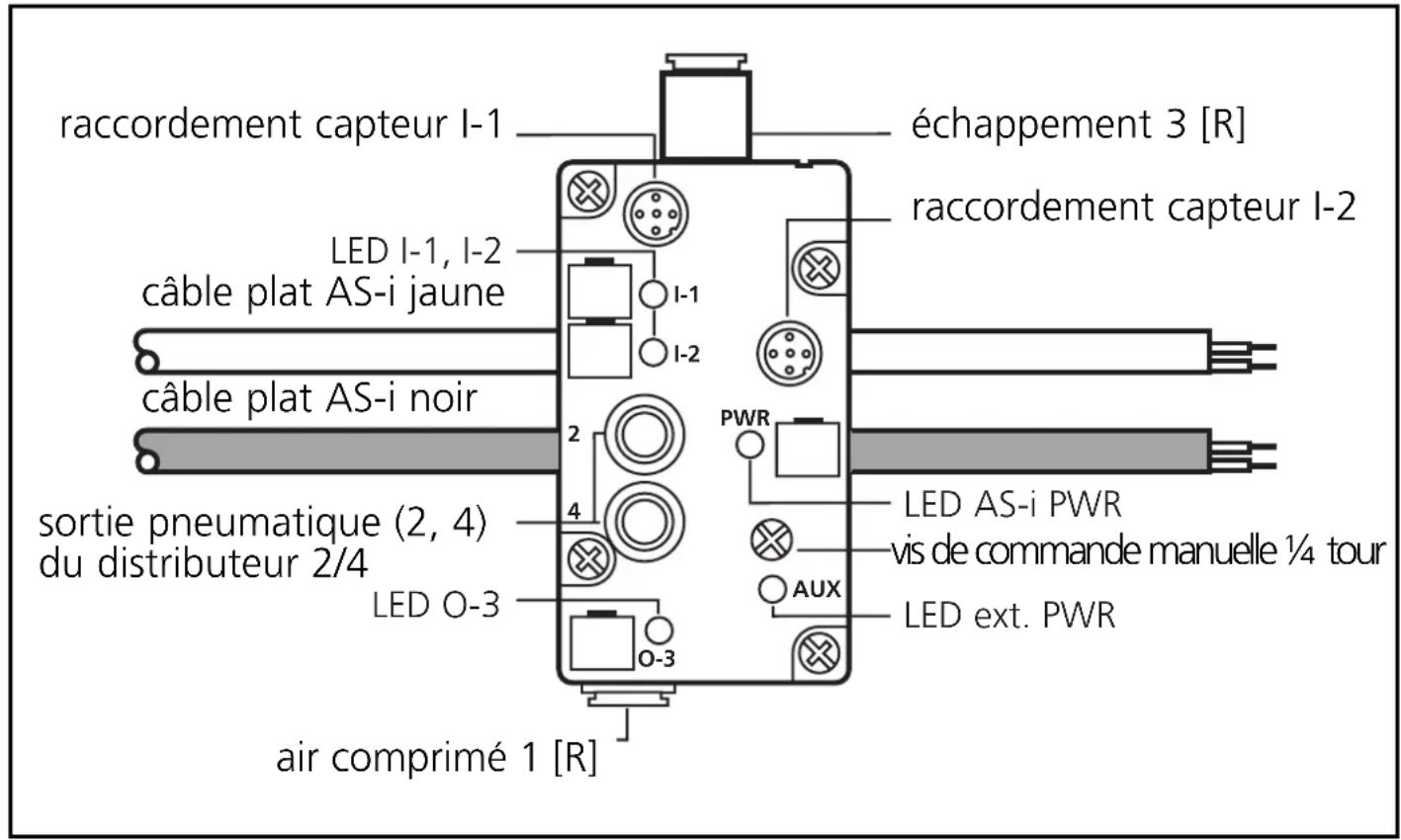

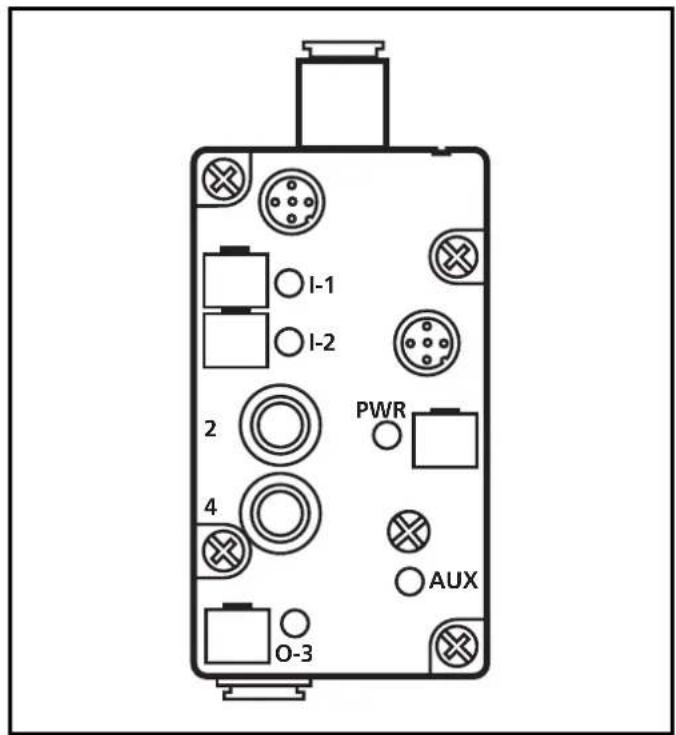

Fonctionnement et caractéristiques

L'AirBox AS-i est un esclave dans le réseau AS-i (profil AS-i S 3.F). Les entrées électriques sont conçues pour le raccordement des capteurs 2 fils ou 3 fils PNP TOR selon CEI 947-5-2 ou des détecteurs de position mécaniques qui peuvent être raccordés entre la broche 1 et la broche 2/4.

• Alimentation des capteurs intégrée (100 mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via l'embase de câblage EEMS
• Raccord pneumatique via le système Legris 3000 / 8 mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 3 à 8 bar. (Des pics de pression >8 bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Alimentation externe 24 V DC TBTP

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison, l'adresse est 0. Puis monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8 Nm.

Dans un environnement poussiéreux, l'AirBox peut être monté avec le filtre vers le bas.

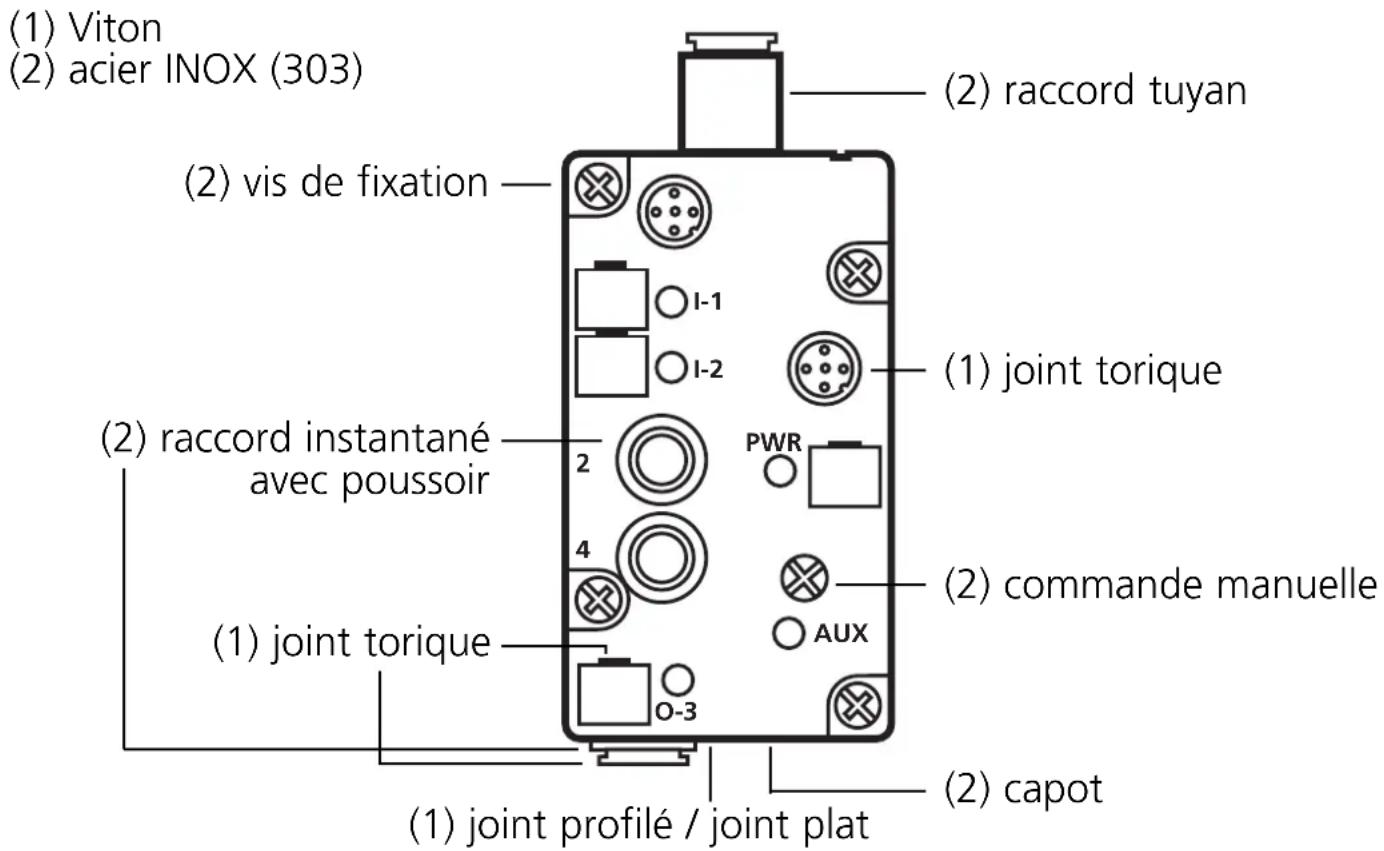

Matières

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P) au système pneumatique, la sortie pneumatique 2 et 4 (distributeur 4/2) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Vous pouvez actionner manuellement la sortie pneumatique (distributeur 4/2) à l'aide de la vis de commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Compatibilité électromagnétique (CEM)

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4 kV
• décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées, il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles • détérioration de l'AirBox • détérioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

Affectation des bits de données

Prise M12	I-1/PIN	I-2/PIN
Alimentation capteur L+	1	1
Alimentation capteur L-	3	3
Entrée données I	4	—
Entrée données II	2	4
non utilisé	5	2+5

Bit de données	D0	D1	D2	D3
Entrées / sorties	I-1	I-2	O-3	—

Si l'alimentation externe 24 V est coupée (par ex. par arrêt d'urgence), les sorties de l'AirBox dans le contrôleur doivent être désactivées par soft.

Lorsque l'alimentation est de nouveau appliquée, les sorties peuvent être réactivées si nécessaire.

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte : alimentation en tension via le réseau AS-i • LED jaunes : affichage des entrées/sorties • LED verte : alimentation externe

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5μm, lubrifié (ISO-VG10) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

1) Vous trouverez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".
