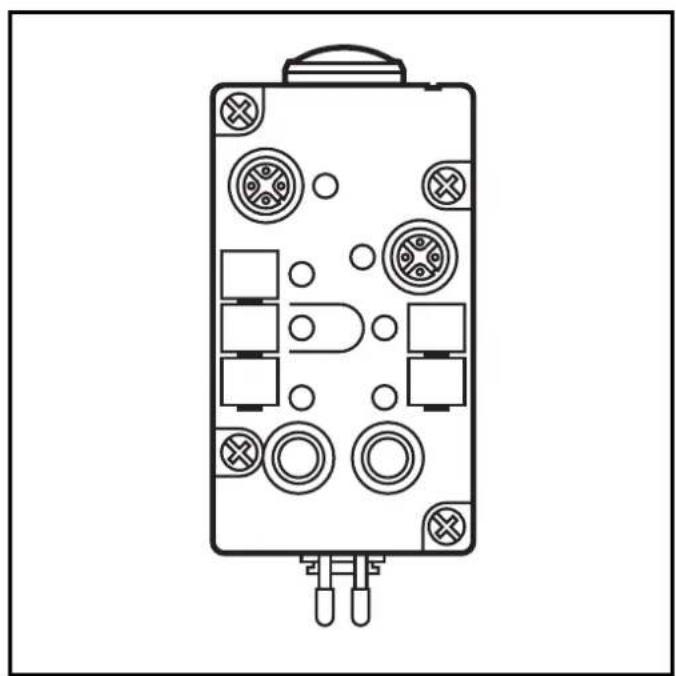

AC2044 - Interface IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface AS-i (AirBox)
Modèle	AC2044
Marque	IFM
Catégorie	Interface de réseau AS-i
Alimentation	Via réseau AS-i
Alimentation capteurs intégrée	100 mA au total par module
Pression de service	2 à 8 bar
Raccordement capteurs	Connecteur M12 embrochable
Raccordement AS-i	Module de câblage EMS
Raccordement pneumatique	Système Legris 3000/8 mm (CETOP RP 54 P)
Fonctions principales	Esclave AS-i, communication maître, commande de 2 capteurs doubles et 2 distributeurs pneumatiques
Commande manuelle	Oui, pour activation des distributeurs (O-3 et O-4)
Adressage	1 à 31 (défaut 0) via unité d'adressage
Indicateurs LED	Verte (alimentation), jaunes (entrées/sorties)
Compatibilité électromagnétique	EN 61000-4-2 : décharge par contact ±4 kV, par air ±8 kV
Protection ESD	Compensation de potentiel, séparation des câbles
Entretien	Utiliser air filtré 5 µm, lubrifié (ISO-VG10) ou non lubrifié ; après première lubrification, toujours lubrifié
Montage	Sur module de câblage, couple de serrage 0,8 Nm ; possible filtre vers le bas en environnements poussiéreux
Température de fonctionnement	Non spécifiée dans la notice (estimation : -25 à +70 °C)
Dimensions (approx.)	Non spécifiées (estimation : 80 x 50 x 30 mm)
Poids (approx.)	Non spécifié (estimation : 150 g)
Pièces détachées et réparabilité	Non spécifié ; consulter le manuel ou le service après-vente IFM
Sécurité	Respecter les prescriptions pneumatiques ; couper l'air avant maintenance ; éviter les décharges électrostatiques
Informations générales	Notice disponible en PDF gratuitement ; langue française incluse

FOIRE AUX QUESTIONS - AC2044 IFM

Comment adresser le module AC2044 ?

Utilisez l'unité d'adressage. Montez le module sur l'unité, attribuez une adresse libre entre 1 et 31 (par défaut 0), puis remontez le module sur le module de câblage AS-i.

Quelle est la pression d'air comprimé requise ?

Le module fonctionne avec de l'air comprimé de 2 à 8 bar. Des pics supérieurs à 8 bar peuvent causer des défauts d'étanchéité permanents.

Comment raccorder les capteurs ?

Les capteurs se raccordent via des connecteurs M12 embrochables. L'alimentation capteurs intégrée fournit 100 mA au total par module.

Que signifie la LED verte allumée ?

La LED verte indique que l'alimentation via le réseau AS-i est présente et que le module est sous tension.

Les LED jaunes ne s'allument pas, que faire ?

Vérifiez le raccordement des capteurs et l'alimentation. Les LED jaunes indiquent l'état des entrées/sorties. Si elles restent éteintes, consultez la section CEM/ESD de la notice.

Puis-je utiliser de l'air non lubrifié ?

Oui, mais si le module a déjà été utilisé avec de l'air lubrifié, il doit toujours l'être ensuite. Une lubrification initiale n'est plus effective après usage d'air lubrifié.

Comment débrancher les tuyaux pneumatiques ?

Appuyez sur l'anneau noir du raccord et tirez le tuyau simultanément.

Le module est-il protégé contre les décharges électrostatiques ?

Oui, il est testé selon EN 61000-4-2 : décharge par contact ±4 kV, par air ±8 kV. Pour les environnements à fortes charges, suivez les recommandations (compensation de potentiel, séparation des câbles).

Comment commander manuellement les distributeurs ?

Utilisez les commandes manuelles sur le module : appuyez sur la commande 1 pour la sortie O-3, sur la commande 2 pour O-4. La commande électrique reste prioritaire.

Où trouver des informations complémentaires sur le produit ?

Sur www.ifm-electronic.com, saisissez le numéro d'article (AC2044) dans 'Fiche technique' pour des notes sur l'air comprimé et la CEM/ESD.

MODE D'EMPLOI AC2044 IFM

ASinterface

AS-i AirBox 32

AC2042

AC2044

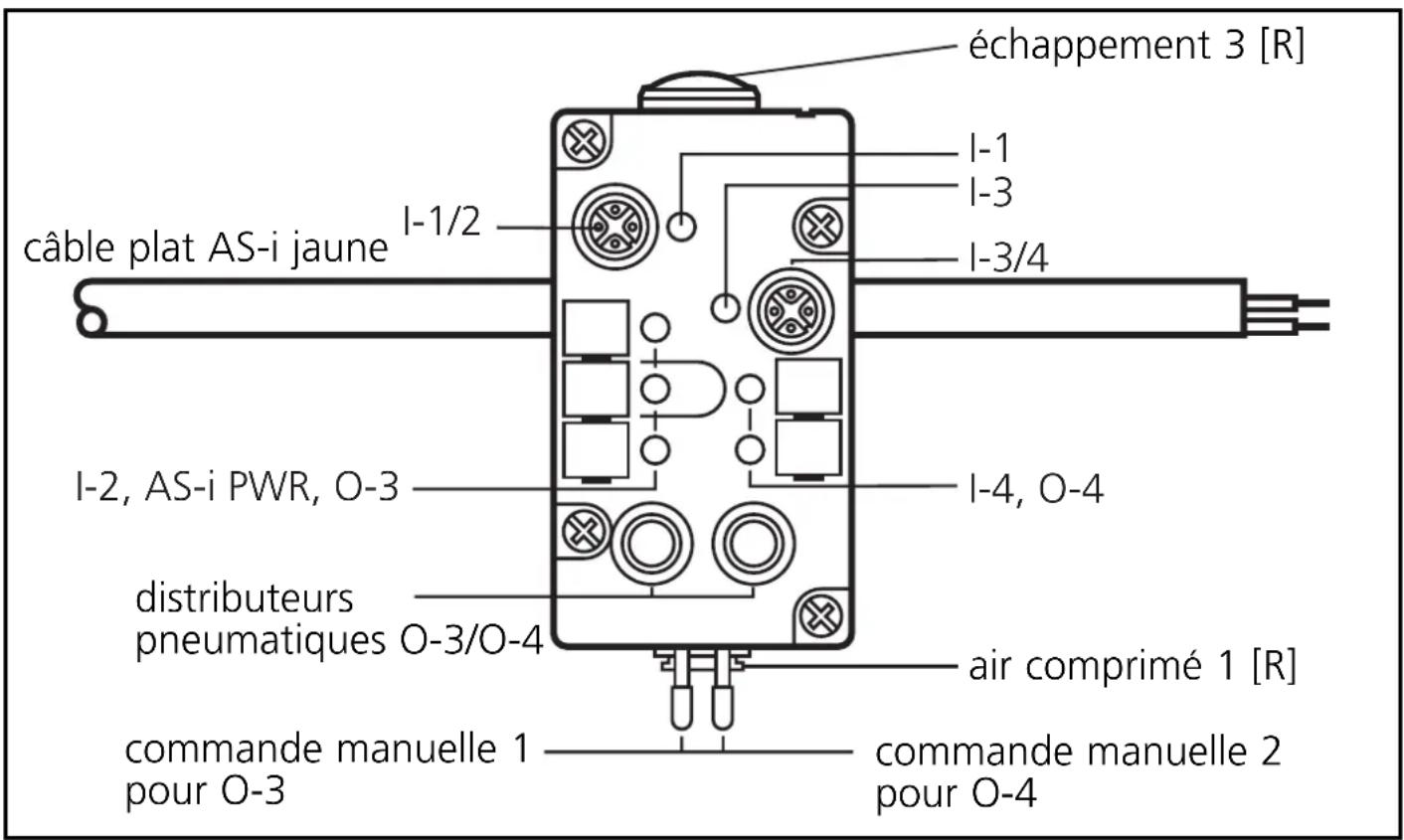

Fonctionnement et caractéristiques

L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 7.F). Il établit la communication entre le maître et les deux doubles capteurs et les deux distributeurs pneumatiques.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EMS
• Raccord pneumatique via le système Legris 3000/8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 2 à 8 bar. (Des pics de pression >8 bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affector une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module sur le module de câblage raccardé au réseau AS-i, couple de serrage 0,8Nm.

Dans un environnement poussièreux, l'AirBox peut être monté avec le filtre vers le bas.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P), les distributeurs pneumatiques (O-3, O-4) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Les commandes manuelles permettent d'activer les distributeurs pneumatiques. Si l'on appuie sur la commande manuelle 1, la sortie O-3 est commutée. Si l'on appuie sur la commande 2, la sortie O-4 est commutée.

Compatibilité électromagnétique (CEM):

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation
• séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées, il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• dépréciation de l'AirBox
• dégradation de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

prise M12 broche
alimentation des capteurs L+	1
alimentation des capteurs L-	3
entrée de données I	4
entrée de données II	2

bit de données	D0 D1 D2 D3
entrées/sorties	I-1	I-2	I-3/O-3	I-4/O-4
prise I-1/2	I-1/2	I-3/4	I-3/4
broche	4	2	4	2

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte : alimentation en tension via le réseau AS-i
• LED jaunes : affichage des entrées/sorties

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5 m, lubrifié (ISO-VG10) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

1) Vous trouvez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

Selon la version du module, l'air s'évacue via un échappement avec silencieux ou via un échappement direct.
