Type de produit	Interface AS-i AirBox (esclave AS-i)
Marque	IFM
Modèle	AC2043
Alimentation externe	24 V DC PELV
Alimentation réseau AS-i	Intégrée, 100 mA total par module
Connexion capteurs	2 prises M12 embrochables
Raccordement AS-i	Module de câblage EEMS
Raccord pneumatique	Legris 3000/8 mm, selon norme CETOP RP 54 P
Pression de service	2 à 8 bar
Distribution pneumatique	2 distributeurs, sorties O-3 et O-4
Entrées/sorties configurables	I-1, I-2, I-3/O-3, I-4/O-4
Profil AS-i	S 7.F
Plage d'adresses	1 à 31 (par défaut 0)
Indicateurs LED	Verte (tension AS-i), jaunes (entrées/sorties), verte (alimentation externe)
Compatibilité électromagnétique	EN 61000-4-2 : décharge contact ±4 kV, air ±8 kV
Commande manuelle	2 boutons pour activation des distributeurs
Couple de serrage du module	0,8 Nm
Qualité de l'air requise	Filtré 5 µm, lubrifié (ISO-VG10) ou non lubrifié
Température de fonctionnement	Non spécifié (estimation milieu industriel : 0 à 60 °C)

FOIRE AUX QUESTIONS - AC2043 IFM

Comment adresser l'AirBox AC2043 ?

Utilisez une unité d'adressage pour attribuer une adresse libre entre 1 et 31. À la livraison, l'adresse est 0. Montez le module sur l'unité, affectez l'adresse, puis montez-le sur le module de câblage AS-i.

Quels types de capteurs puis-je connecter ?

Vous pouvez connecter deux doubles capteurs via les prises M12 embrochables (brochage spécifié dans la notice). L'alimentation des capteurs est intégrée (100 mA total par module).

Comment raccorder l'air comprimé ?

Utilisez des tuyaux de 8 mm (système Legris 3000). Coupez le tuyau droit, poussez-le dans le raccord jusqu'au déclic. Respectez les pressions : 2 à 8 bar.

Que faire si une LED ne s'allume pas ?

Vérifiez l'alimentation externe 24 V DC et la tension du réseau AS-i. La LED verte indique l'alimentation AS-i, les LED jaunes les entrées/sorties, et une seconde LED verte l'alimentation externe.

Comment utiliser la commande manuelle ?

Appuyez sur la commande manuelle 1 pour activer la sortie O-3, et sur la commande 2 pour O-4. La commande électrique est prioritaire.

Quelles sont les précautions CEM à prendre ?

L'AirBox est testée selon EN 61000-4-2 (décharge contact ±4 kV, air ±8 kV). Pour éviter des décharges plus fortes, respectez les instructions d'installation : compensation de potentiel, séparation des câbles de signal, bus et alimentation.

Puis-je utiliser de l'air non lubrifié ?

Oui, mais si l'AirBox a été utilisée avec de l'air lubrifié une fois, elle doit ensuite toujours être alimentée avec de l'air lubrifié (la lubrification initiale n'est plus effective après utilisation d'air lubrifié).

Comment déconnecter les tuyaux ?

Appuyez sur l'anneau noir du raccord et tirez le tuyau simultanément.

Que se passe-t-il en cas de coupure de l'alimentation externe 24 V ?

Les sorties de l'AirBox doivent être désactivées par logiciel dans le contrôleur. Lorsque l'alimentation est rétablie, elles peuvent être réactivées si nécessaire.

Où trouver des informations techniques supplémentaires ?

Sur le site ifm-electronic.com, saisissez le numéro d'article de votre AirBox dans la fiche technique pour des notes sur l'air comprimé et la CEM/ESD.

MODE D'EMPLOI AC2043 IFM

ASinterface

AS-i AirBox 32

AC2041

AC2043

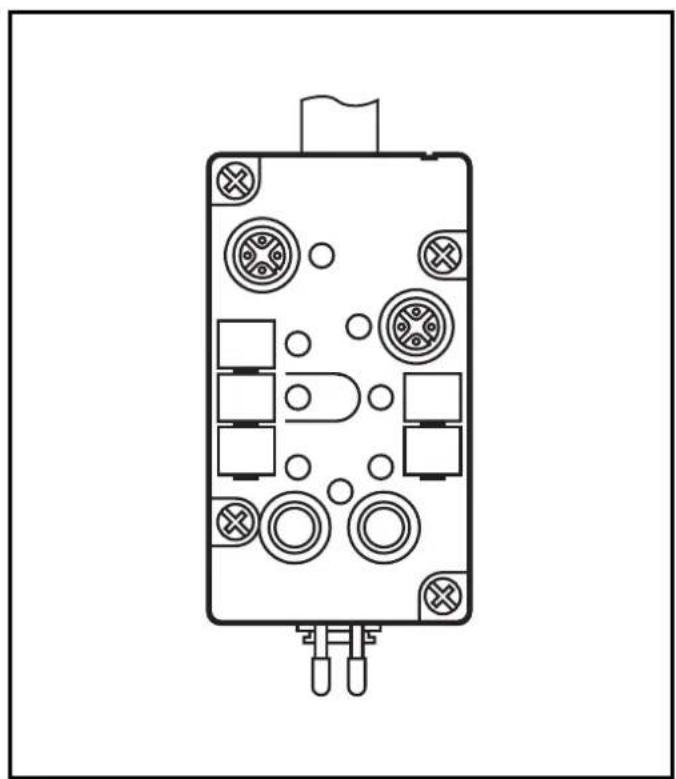

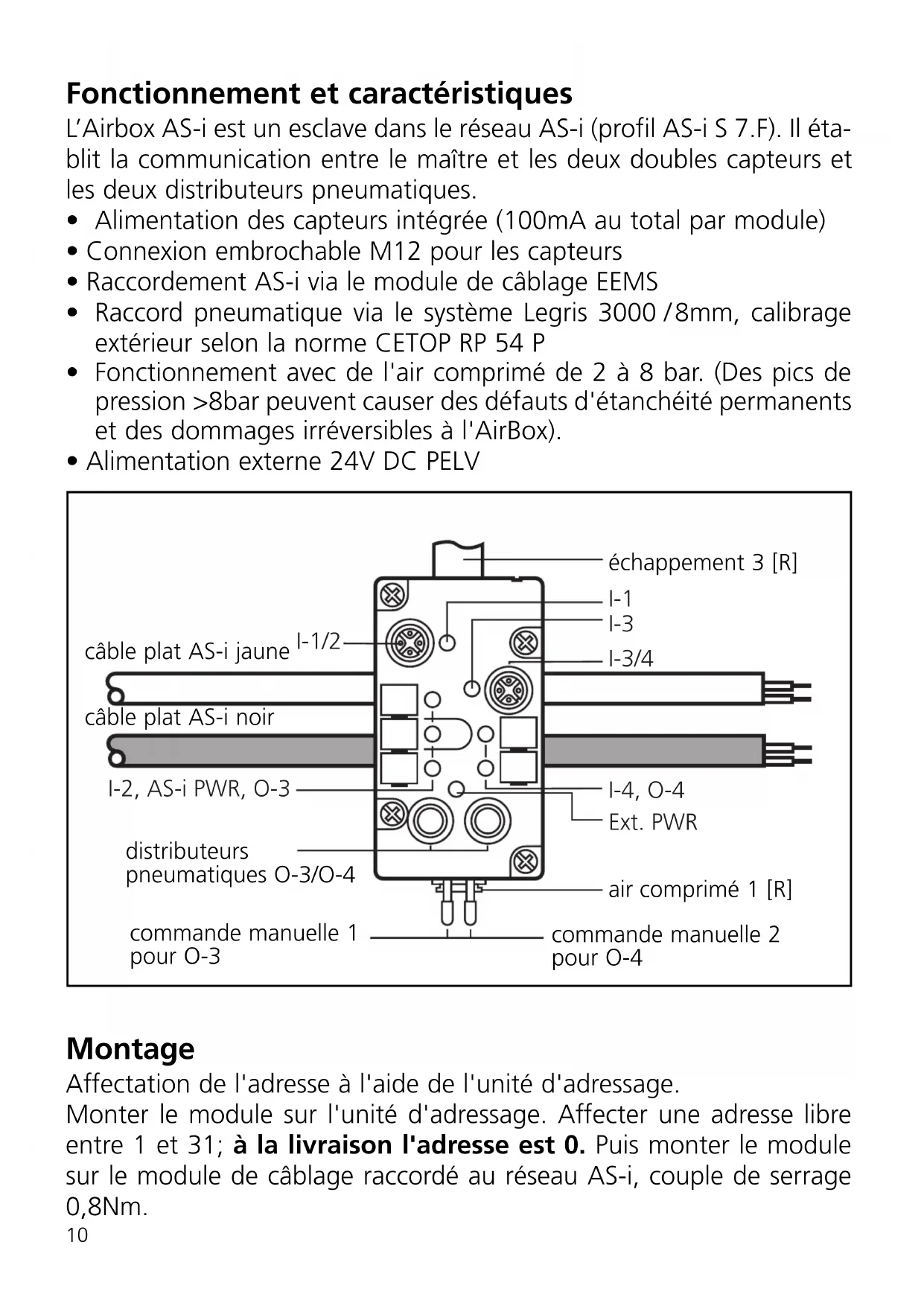

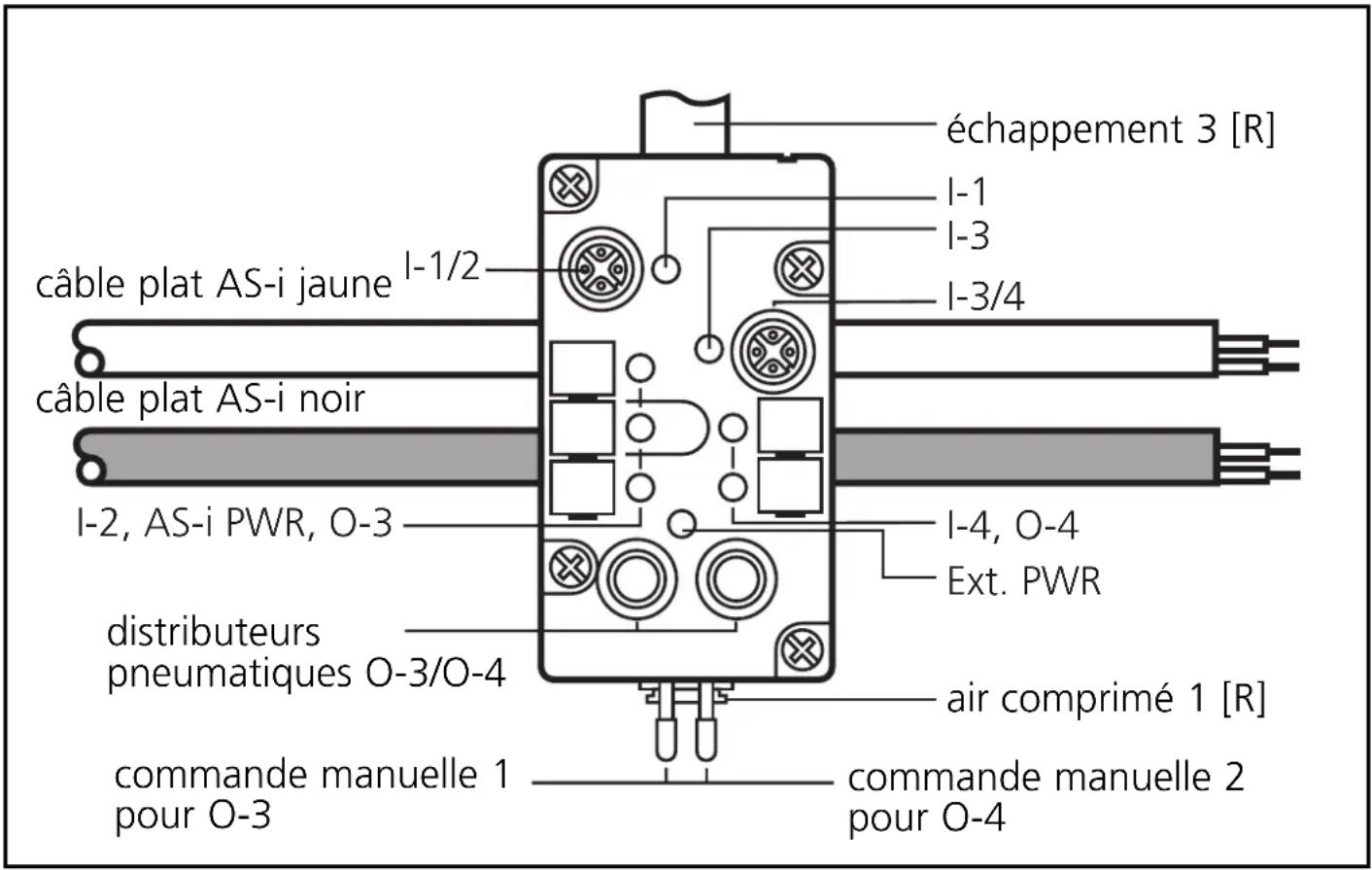

Fonctionnement et caractéristiques

L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 7.F). Il établit la communication entre le maître et les deux doubles capteurs et les deux distributeurs pneumatiques.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EEMS
• Raccord pneumatique via le système Legris 3000/8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 2 à 8 bar. (Des pics de pression >8bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Alimentation externe 24V DC PELV

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module sur le module de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P), les distributeurs pneumatiques (O-3, O-4) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Les commandes manuelles permettent d'activer les distributeurs pneumatiques. Si l'on appuie sur la commande manuelle 1, la sortie O-3 est commutée. Si l'on appuie sur la commande 2, la sortie O-4 est commutée.

Compatibilité électromagnétique (CEM):

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation
• séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées, il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• dépréciation de l'AirBox
• dégradation de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

prise M12 broche
alimentation des capteurs L+	1
alimentation des capteurs L-	3
entrée de données I	4
entrée de données II	2

bit de données	D0 D1 D2 D3
entrées/sorties	I-1	I-2	I-3/O-3	I-4/O-4
prise I-1/2	I-1/2 I-3/4 I-3/4
broche	4	2	4	2

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte : alimentation en tension via le réseau AS-i
• LED jaunes: affichage des entrées/sorties
• LED verte: alimentation externe

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5 m, lubrifié (ISO-VG10) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

1) Vous trouvez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

Si l'alimentation externe 24V est coupée (par ex. par arrêt d'urgence), les sorties de l'AirBox dans le contrôleur doivent être désactivées par soft.

Lorsque l'alimentation est de nouveau appliquée, les sorties peuvent être reactivées si nécessaire.
