Produkttyp	Kapazitiver Sensor
Marke	IFM
Modell	KB0041
Erkennbare Materialien	Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser
Einstellbare Reichweite	Ja, über Potentiometer
Spannungsversorgung	10-30 V DC / 20-250 V AC (je nach Variante)
Ausgang	Programmierbar PNP/NPN, NO/NC
Anschlussart	2 oder 3 Drähte, Stecker oder Kabel
LED-Anzeige	Gelbe LED: Schaltausgang
Schutz	Kurzschlüsse, Überlast
Betriebstemperatur	-25 °C bis 80 °C
Wartung	Keine Wartung erforderlich; aktive Fläche sauber halten
Reparierbarkeit	Nicht reparierbar
Entsorgung	Nationale Vorschriften beachten
Zertifikate	Konform mit EU-Richtlinien

Häufig gestellte Fragen - KB0041 IFM

Wie programmiere ich die Ausgangsfunktion (NO/NC)?

Verwenden Sie den Shunt im Stecker oder die Verdrahtung je nach Typ: Shunt geschlossen = NO, Shunt offen = NC. Bei den Typen KIE/KGE befindet sich der Shunt im Stecker.

Welche Materialien kann der kapazitive Sensor erkennen?

Er erkennt berührungslos Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und wässrige Flüssigkeiten.

Wie stelle ich die Reichweite des Sensors ein?

Verwenden Sie das auf der Oberseite des Geräts befindliche Potentiometer mit dem mitgelieferten Schraubendreher. Drehen Sie im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern.

Was bedeutet die gelbe LED?

Gelbe LED leuchtet = Ausgang durchgeschaltet (Objekt erkannt). Gelbe LED aus = Ausgang gesperrt (kein Objekt).

Kann dieser Sensor bündig eingebaut werden?

Ja, aber die Reichweite kann abnehmen. Beachten Sie den Freiraum um die aktive Fläche und die Mindestabstände zwischen Sensoren.

Welche Versorgungsspannung wird benötigt?

Je nach Modell: 10-30 V DC für DC-Versionen oder 20-250 V AC für AC/DC-Versionen. Prüfen Sie das Etikett des Geräts.

Wie verdrahte ich den Sensor als PNP oder NPN?

Bei 3-Draht-Modellen ist der Ausgang durch Verdrahtung programmierbar: Schließen Sie den schwarzen Draht (BK) als Ausgang an. Die Programmierung hängt vom Typ ab (KDE, KIE usw.). Konsultieren Sie das Schaltbild der Anleitung.

Ist der Sensor gegen Kurzschlüsse geschützt?

Ja, er verfügt über einen internen gepulsten Kurzschluss- und Überlastschutz. Eine externe Feinsicherung kann erforderlich sein.

Wie warte ich den Sensor?

Keine regelmäßige Wartung erforderlich. Stellen Sie sicher, dass die aktive Fläche und der Freiraum frei von Ablagerungen und Fremdkörpern sind.

Was tun bei Funktionsstörungen?

Das Gerät ist nicht reparierbar. Überprüfen Sie die Verdrahtung und die Spannungsversorgung. Wenn das Problem weiterhin besteht, ersetzen Sie das Gerät und entsorgen Sie es gemäß den Umweltvorschriften.

BEDIENUNGSANLEITUNG KB0041 IFM

1 Sicherheitshinweise 3
2 Bestimmungsgemäß Verwendung 4
3 Montage 4

3.1 Hinweise für den bündigen und nichtbündigen Einbau 4

4 Elektrischer Anschluss 5

4.1 Anschlussyteme 5
4.2 Programmierung 6
4.3 Bauform KI (mit Steckverbindung) 6

4.3.1 Programmierung über die Brücke im Stecker 6
4.3.2 Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN) 6

4.4 Bauform KDE - Zweileitertechnik 6

4.4.1 Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN) 6

4.5 Bauform KDE - Dreileitertechnik 7
4.5.1 Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN).7
4.6 Bauform KIE / KGE 8
4.6.1 Programmierung über die Drahtbrücke 8

5 Bedien- und Anzeigeelemente 8
5.1 Beispiel Bauform KB 8
6 Einstellungen 9
6.1 Schaltabstand 9

7 Betrieb 9
8 Wartung, Instandsetzung, Entsorgung 9
9 Begriffe 9

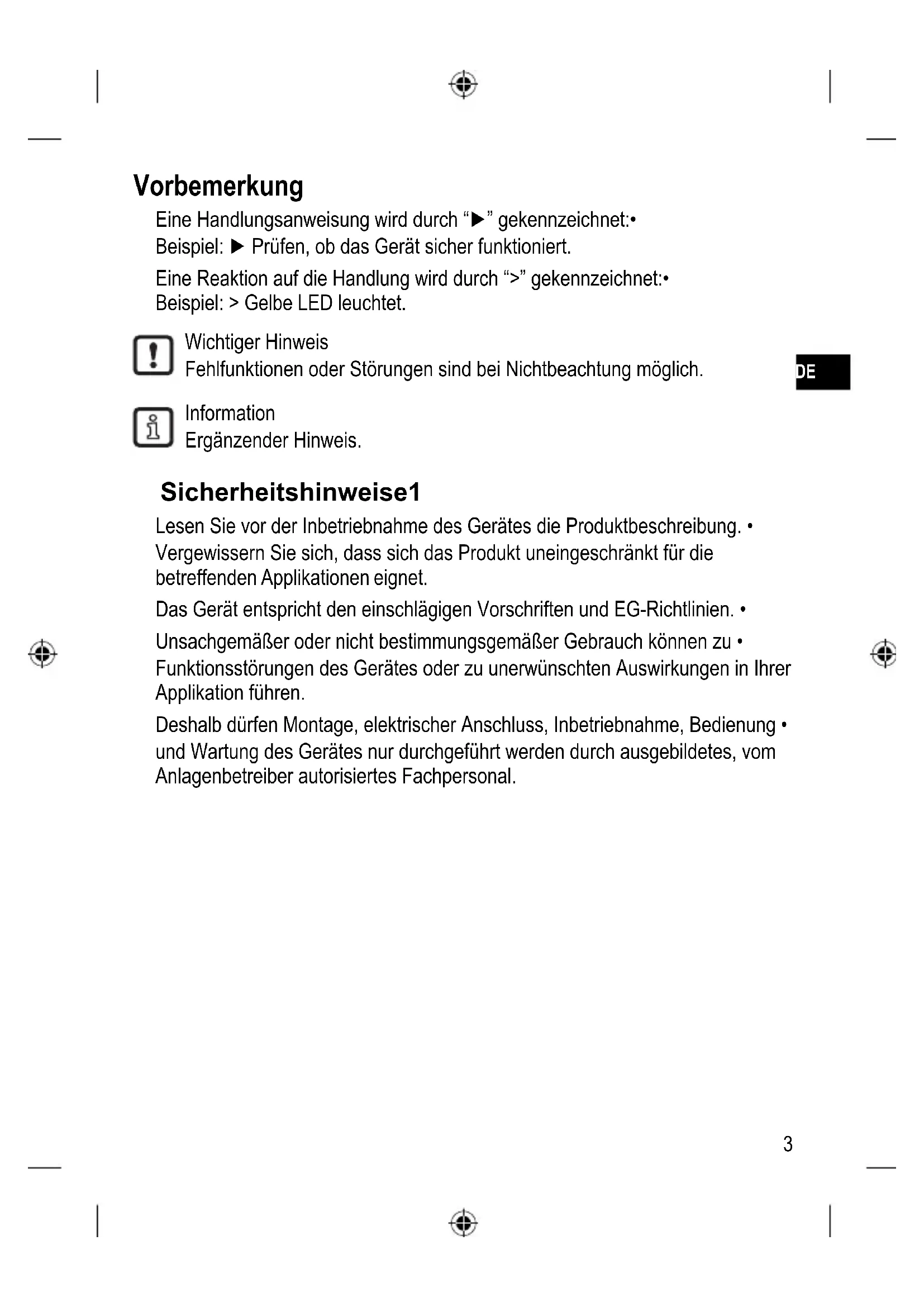

Vorbemerkung

Eine Handlungsanweisung wird durch “▶” gekennzeichnet:

Beispiel: Prufen, ob das Gerät sicher Funktioniert.

Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet:

Beispiel: > Gelbe LED leuchtet.

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

Sicherheitshinweise1

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung.

Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die

betreffenden Applicationen eignet.

Das Gerät entspricht den einschlagigen Vorschriften und EG-Richtlinien.

Unsachgemäß oder nicht bestimmungsgemäßer Gebrauch konnen zu

Funktionstörungen des Gerätes oder zu unerwänschten Auswirkungen in ihrer

Applikation fuhren.

Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung

und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom

Anlagenbetreiber autorisiertes Fachpersonal.

Bestimmungsgemäß Verwendung2

Der kapazitive Sensor erfasst berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Montage3

Hinweise für den bündigen und nichtbündigen Einbau3.1

Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschaften (Funktionsverlust).

Freiräume an der aktiven Flächche beachten.

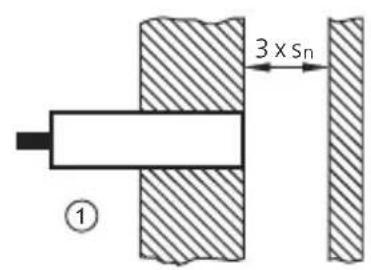

bündig1:

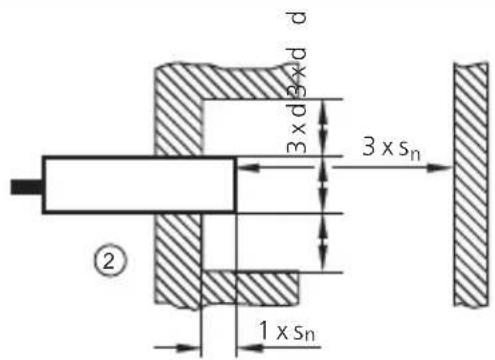

nicht bündig2:

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

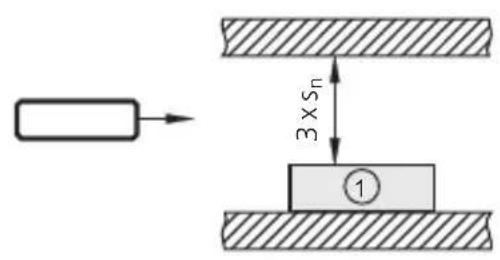

Mindestabstände bei Montage mehrerer Schalter gleichen Typs beachten.

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstand bei Montage der Bauformen KD beachten

1: Sensor Bauform KD (Einbau nur nichtbündig)

Die Abstände sind vom Anwender im Rahmen seiner Applikation selbst zu prufen und festzulegen.

Elektrischer Anschluss4

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten.

Gerät nach den Angaben auf dem Typenschild anschließen.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Anschlussyteme4.1

Zweileitertechnik

Dreileitertechnik

Miniatur-Sicherung (bei AC-Geräten)1:

n-schaltend2:

p-schaltend3:

Programmierung4.2

Bauform KI (mit Steckverbindung)4.3

Programmierung über die Brücke im Stecker4.3.1

Schließer programmiert (Auslieferungszustand)1:

Öffner programmiert2:

Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN)4.3.2

Bauform KDE - Zweileitertechnik4.4

Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN)4.4.1

Bauform KDE - Dreileitertechnik4.5

Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN)4.5.1

Adernfarben bei ifm-Kabeldosen: BN (braun), BU (blau), BK (schwarz).

Bauform KIE / KGE4.6

Programmierung über die Drahtbrücke4.6.1

Schließer programmiert (Drahtbrücke geschlossen, Auslieferungszustand)1:

Öffner programmiert (Drahtbrücke offen)2:

Drahtbrücke mit geeignetem Werkzeug trennen.

Bedien- und Anzeigeelemente5

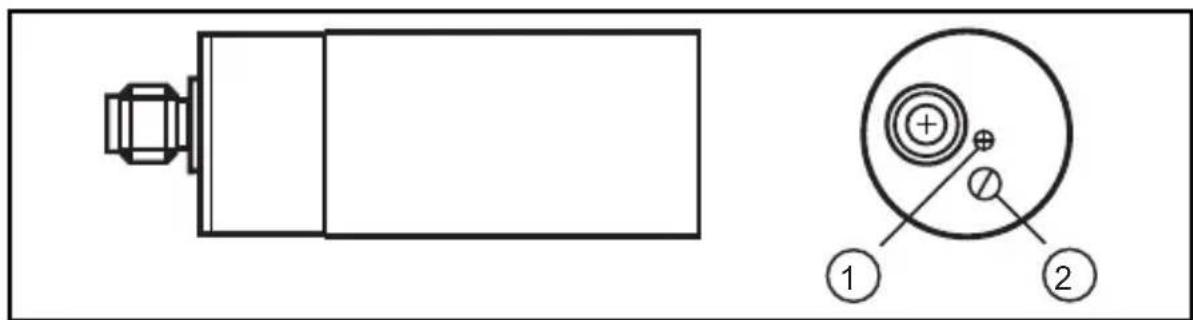

Beispiel Bauform KB5.1

LED1:

Potentiometer2:

Einstellungen6

Schaltabstand6.1

Schaltabstand am Potentiometer mit beigelegtem Schraubendreher einstellen.

Schaltabstand vergroßern1:

Schaltabstand verkleinern2:

Betrieb7

Prüfen Sie, ob das Gerät sicher Funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LED:

LED gelb aus: Schaltausgang gespert

LED gelb ein: Schaltausgang leitend

Wartung, Instandsetzung, Entsorgung8

Der Betrieb des Gerätes ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

Die aktive Fläche und ggf. ein Freiraum von Ablagerungen und Fremdkörpersn • frei halten.

Eine Instandsetzung des Gerätes ist nicht möglich.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gultigen nationalen Bestimmungen.

Begriffe9

Aktive Schaltzone/ Aktive Zone

Bereich (Raum) über der aktiven Fläche, in dem der Sensor auf die Näherung von bedämpfendem Material reagiert.

Ausgangsfunktion

Schließer: Gegenstand im Bereich der aktiven Schaltzone - Ausgang durchgeschaltet.

Öffner: Gegenstand im Bereich der aktiven Schaltzone - Ausgang gespert.

Programmierbar: Offner oder Schließer frei wahlbar.

p-schaltend: Ausgangssignal positiv (gegen L-).

n-schaltend: Ausgangssignal negativ (gegen L^+ ).

Bereitschaftsverzögerungszeit

Zeit, die der Sensor benötigt, um nach Anlagen der Betriebsspannung funktionsbereit zu sein (im Millisekundenbereich).

Hysterese

Differenz zwischen Ein- und Ausschaltpunkt.

Reststrom

Dient zur Eigenversorgung von 2-Leiter-Geräten; er fließt auch bei gesperrtem Ausgang über die Last.

Stromaufnahme

Der Strom zur Eigenversorgung von 3-Leiter-Gleichstromgeräten.

Schaltpunktdrift

Verschiebung des Schaltpunktes bei Veränderung der Umgebungsbedingungen (z. B. Temperatur, Druck, Luftfeuchtigkeit etc.).

Kurzschlusssschutz

Sind ifm-Sensoren durch getakteten Kurzschlussschutz gegen Überstrom geschützt, kann bei Gluhlampen, elektronischen Relais oder niederohmigen Verbrauchern der Kurzschlussschutz anspruchen!

Betriebsspannung

Spannungsbereich, in dem der Sensor safer arbeitet. Es sollte eine stabilisierte und gut gegliettete Gleichspannung verwendet werden! Restwelligkeit beachten!
