Type de produit	Détecteur capacitif
Marque	IFM
Modèle	KB0041
Matériaux détectés	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau
Portée réglable	Oui, via potentiomètre
Alimentation	10-30 V DC / 20-250 V AC (selon variante)
Sortie	Programmable PNP/NPN, NO/NC
Mode de raccordement	2 ou 3 fils, connecteur ou câble
Indication LED	LED jaune : sortie commutée
Protection	Courts-circuits, surcharges
Température de fonctionnement	-25 °C à 80 °C
Entretien	Aucun entretien nécessaire ; garder la face active propre
Réparabilité	Non réparable
Élimination	Respecter les réglementations nationales
Certifications	Conforme aux directives UE

FOIRE AUX QUESTIONS - KB0041 IFM

Comment programmer la fonction de sortie (NO/NF) ?

Utilisez le shunt dans le connecteur ou le câblage selon le type : shunt fermé = NO, shunt ouvert = NF. Pour les types KIE/KGE, le shunt est situé dans le connecteur.

Quels matériaux le détecteur capacitif peut-il détecter ?

Il détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux.

Comment régler la portée du détecteur ?

Utilisez le potentiomètre situé sur le dessus de l'appareil avec le tournevis fourni. Tournez dans le sens horaire pour augmenter, antihoraire pour réduire.

Quelle est la signification de la LED jaune ?

LED jaune allumée = sortie passante (objet détecté). LED jaune éteinte = sortie bloquée (aucun objet).

Peut-on utiliser ce détecteur en montage encastré ?

Oui, mais la portée peut diminuer. Respectez la zone de dégagement autour de la face active et les distances minimales entre détecteurs.

Quelle tension d'alimentation est requise ?

Selon le modèle : 10-30 V DC pour les versions DC, ou 20-250 V AC pour les versions AC/DC. Vérifiez l'étiquette de l'appareil.

Comment câbler le détecteur en PNP ou NPN ?

Pour les modèles 3 fils, la sortie est programmable par câblage : connectez le fil noir (BK) comme sortie. La programmation dépend du type (KDE, KIE etc.). Consultez le schéma de la notice.

Le détecteur est-il protégé contre les courts-circuits ?

Oui, il dispose d'une protection pulsée interne contre les courts-circuits et les surcharges. Un fusible miniature peut être requis en externe.

Comment entretenir le détecteur ?

Aucun entretien régulier nécessaire. Assurez-vous que la face active et l'espace libre soient exempts de dépôts et de corps étrangers.

Que faire en cas de dysfonctionnement ?

L'appareil n'est pas réparable. Vérifiez le câblage et l'alimentation. Si le problème persiste, remplacez l'appareil et éliminez-le selon les règles environnementales.

MODE D'EMPLOI KB0041 IFM

Notice d'utilisation

Detecteurs capacitifs

efectorso

DE

UK

FR

704550/00 01/2009

Inhalt

1 Consignes de sécurité 3
2 Fonctionnement et caractéristiques 4
3 Montage 4

3.1 Remarques sur le montage encastré ou non encastré 4

4 Raccordement electrique 5

4.1 Systèmes de raccordement 5
4.2 Programmation 6
4.3 Type KI (avec connecteur) 6

4.3.1 Programmation par shunt dans le connecteur 6
4.3.2 Programmation par raccordement (KGE - DC PNP/NPN) 6

4.4 Type KDE - technologie 2 fils 6
4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN) 6

4.5 Type KDE - technologie 3 fils
4.5.1 Programmation par raccordement (KDE - DC PNP/NPN) 7

4.6 Type KIE/KGE 8
4.6.1 Programmation par shunt 8

5 Elements de service et d'indication 8
5.1 Example type KB 8

6 Reglages. 9
6.1 Portee 9

7 Fonctionnement 9
8 Maintenance, réparation, élimination 9
9 Définitions 9

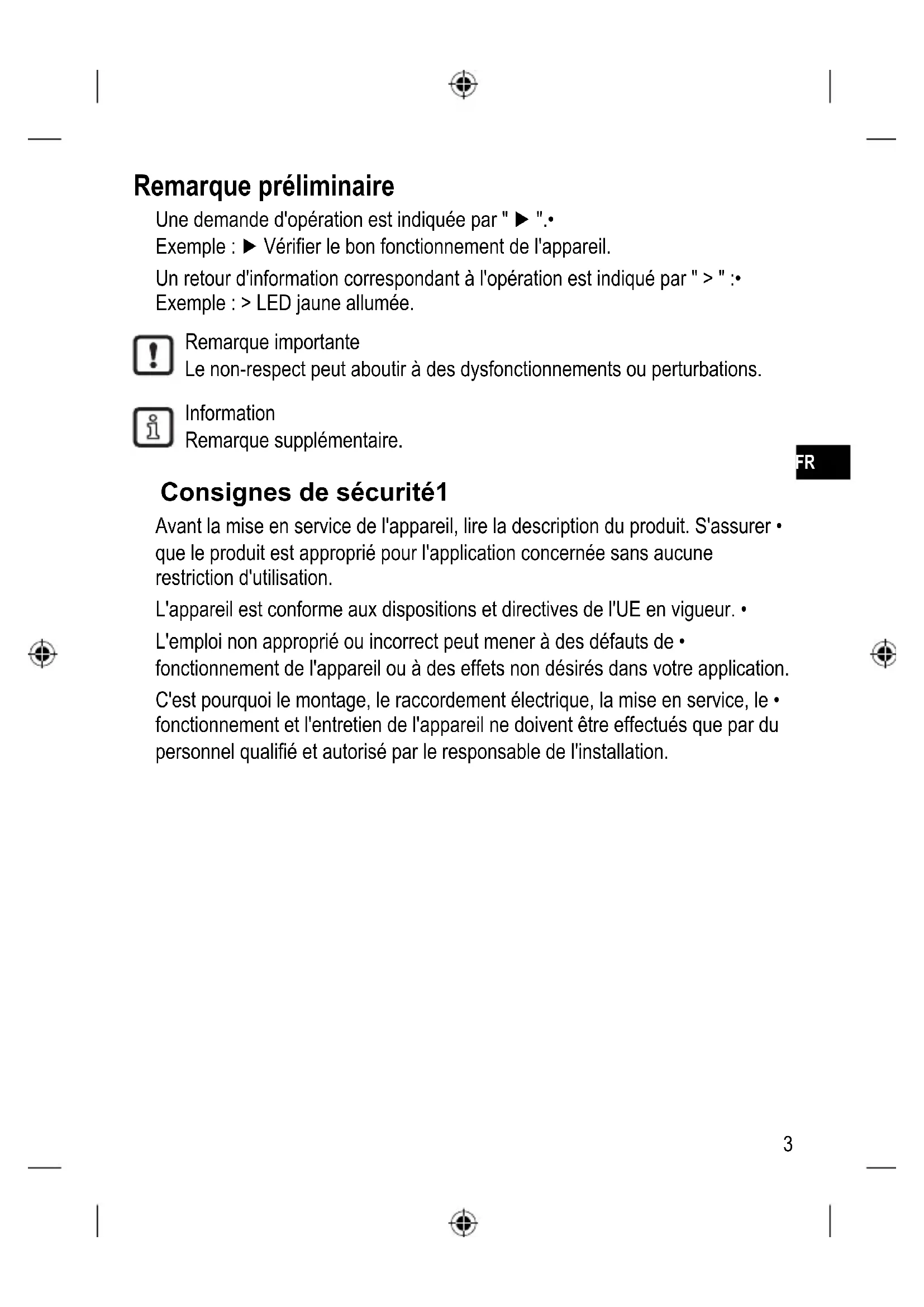

Remarque préliminaire

Une demande d'opération est indiquee par " ".

Exemple : Vérifier le bon fonctionnement de l'appareil.

Unretour d'information correspondant à l'opération est indiqué par" >''

Exemple: >LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

FR

Consignes de sécurité1

Avant la mise en service de l'appareil, lore la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des définits de · fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le · fonctionnement et l'entretien de l'appareil ne doit etre effectués que par du personnel qualifie et autorise par le responsable de l'installation.

Fonctionnement et caractéristiques2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aquareux et indique leur présence par un signal de commutation.

Montage3

Remarques sur le montage encastré ou non encastré3.1

Si des apparèils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

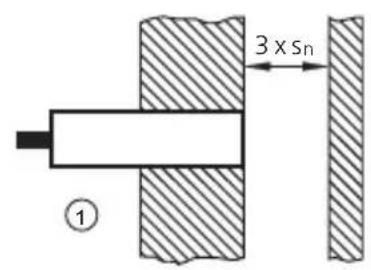

encastré1:

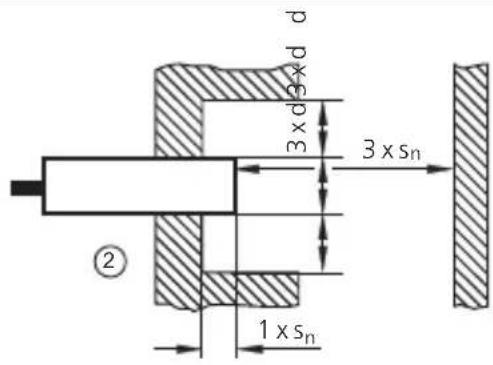

non encastré2:

S_n : portée nominale (voir fiche technique)

d: diamètre apparéil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d: diamètre apparéil

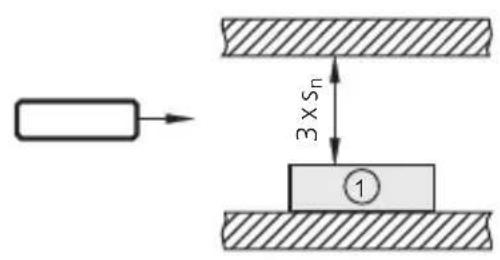

Respecter la distance minimale lors du montage du type KD

1: Détector du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

FR

Raccordement électrique4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Metre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des apparecs AC)1:

commutation negative 2:

commutation positive3:

Programmation4.2

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programme en normalement fermé2:

Programmation par raccordement (KGE - DC PNP/NPN)4.3.2

Type KDE - technologie 2 fils4.4

Programmation par raccordement (KDE - AC/DC PNP/NPN)4.4.1

Type KDE - technologie 3 fils4.5

Programmation par raccordement (KDE - DC PNP/NPN)4.5.1

Couleurs des fils conducteurs des connecteurs fémelles ifm : BN (brun), BU (bleu), BK (noir).

Type KIE / KGE4.6

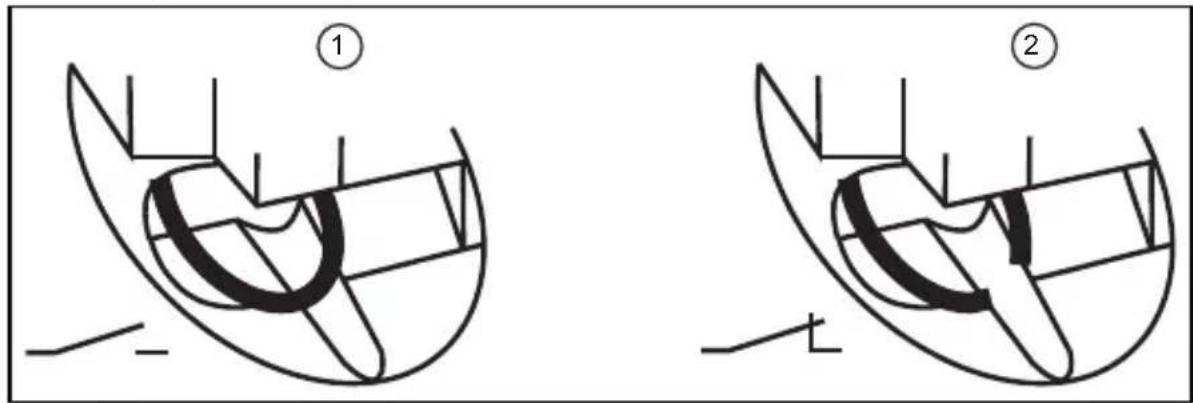

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1:

programme en normalement fermé (shunt ouvert)2:

Enlever le shunt à l'aide d'un outil approprié.

Éléments de service et d'indication5

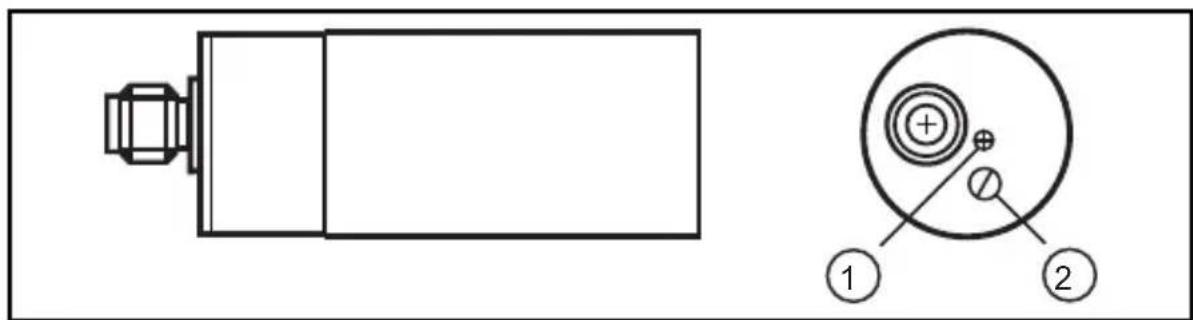

Exemple type KB5.1

LED1:

Potentiometre2:

Réglages6

Portee6.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portee1:

réduire la portee2:

Fonctionnement7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, élimination8

Cet apparéil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de • dépôts et de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Définitions9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériel approupié (métal,...).

Fonction de sortie

Normalement ouvert (NO):objet dans la zone active - sortie commutée.

Normalement fermé (NF):objet dans la zone active - sortie bloquée.

Programmable :CHOIX libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques milliseconds).

Hysteresis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils ; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Derive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuits

Les gamas de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien liée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
