OJ5085 - Bewegungsmelder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Bewegungsmelder (Reflexlichttaster)
Modell	OJ5085
Marke	IFM
Serie	efector200® / OJ51xx
Spannungsversorgung	10-30 V DC (PNP oder NPN je nach Verdrahtung)
Anschluss	3 Drähte: BN (L+), WH (Ausgang/Programmierung), BU (L-)
Hauptfunktionen	Berührungslose Erkennung transparenter Objekte, programmierbarer Öffner/Schließer-Ausgang, Empfindlichkeitseinstellung (statisch und dynamisch), elektronische Verriegelung
Reichweite	Siehe Etikett (z.B. 50 mm auf Wabenreflektor 50x50 mm E20722)
LED-Anzeigen	Grün (Betriebsbereit), Gelb (Ausgang aktiv), Rot (Fehler), Gelb+Rot blinkend (Kurzschluss oder interner Fehler)
Programmierung	Über Taster oder Programmierdraht (Pin 2/WH)
Montage	Mitgelieferter Befestigungsclip, Lichtfleck auf Reflektor ausrichten
Empfohlener Reflektor	Wabenreflektor (z.B. E20722) oder Reflexklebeband
Wartung	Linsen regelmäßig reinigen
Sicherheit	Anlage vor dem Anschließen spannungsfrei schalten
Schutz	Kurzschluss und Verpolung (implizit)

Häufig gestellte Fragen - OJ5085 IFM

Welcher Detektortyp ist der IFM OJ5085?

Es handelt sich um einen Bewegungsmelder vom Typ Reflexlichttaster (photoelektrisch), der zur berührungslosen Erkennung transparenter Objekte entwickelt wurde.

Wie wird der OJ5085 elektrisch angeschlossen?

Verwenden Sie die Drähte BN (braun) für L+, BU (blau) für L- und WH (weiß) für den Ausgang oder die Programmierung. Schalten Sie die Stromversorgung vor dem Anschließen aus.

Wie programmiert man die Ausgangsfunktion (Öffner/Schließer)?

Drücken Sie den Taster etwa 10 Sekunden lang, bis die LEDs erlöschen. Der Ausgang wechselt von Öffner zu Schließer (oder umgekehrt). Der Programmierdraht kann ebenfalls verwendet werden.

Wie stellt man die Empfindlichkeit für statische Objekte ein?

Aktivieren Sie den Programmiermodus (Taster 2 s drücken), drücken Sie dann einmal mit dem Objekt im Erfassungsbereich und einmal ohne Objekt. Befolgen Sie die in der Anleitung beschriebenen Schritte.

Wie stellt man die Empfindlichkeit für bewegliche Objekte ein?

Aktivieren Sie den Programmiermodus, lassen Sie die Objekte mit mindestens 8 Hz den Strahl durchqueren, drücken Sie einmal während des Durchgangs und lassen Sie los. Drücken Sie ein zweites Mal zur Bestätigung.

Was tun, wenn die Programmierung fehlschlägt?

Wenn die rote LED nach Schritt 3 blinkt, war die Einstellung nicht möglich (Objekt-/Hintergrundsignal zu nah). Die Zelle kehrt unverändert in den Betriebsmodus zurück. Versuchen Sie eine Einstellung auf dem Wabenreflektor.

Wie verwendet man die elektronische Verriegelung?

Aktivieren Sie den Programmierdraht (WH an L+ für PNP oder L- für NPN) für 15-20 Sekunden, um zu verriegeln. Wiederholen Sie den Vorgang zum Entriegeln.

Was bedeutet die dauerhaft leuchtende rote LED?

Eine dauerhaft leuchtende rote LED zeigt einen Fehler bei der Objekterkennung an, z.B. eine falsche Einstellung oder verschmutzte Linsen. Reinigen Sie die Linsen und überprüfen Sie die Ausrichtung.

Wie wartet man den Detektor OJ5085?

Reinigen Sie die Linsen regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Lösungsmittel.

Welchen Reflektor verwendet man mit dem OJ5085?

Verwenden Sie einen Wabenreflektor (Ref. E20722, 50x50 mm) oder ein Reflexklebeband. Die Reichweite ist auf dem Sensoretikett angegeben.

BEDIENUNGSANLEITUNG OJ5085 IFM

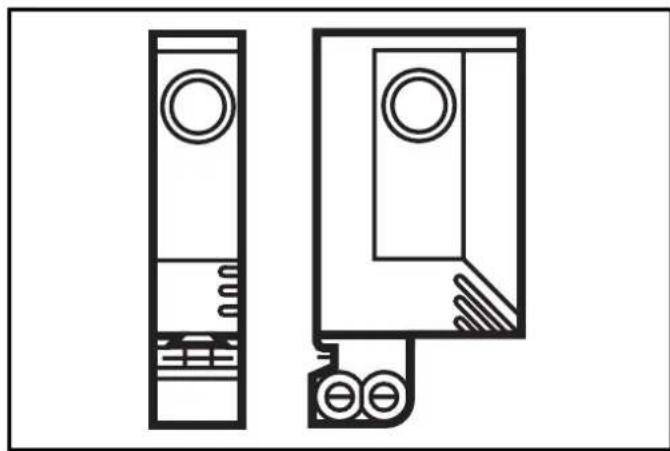

Reflexlichtschranke OJ

Retro-reflective sensor OJ

Système réflex OJ

Bestimmungsgemäße Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos transparente Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 50x50 mm, E20722).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 22 oder Typenschild).

Programmieren der Ausgangsfunktion durch Einstelltaste oder Teach Leitung (s. Seite 7).

Montage

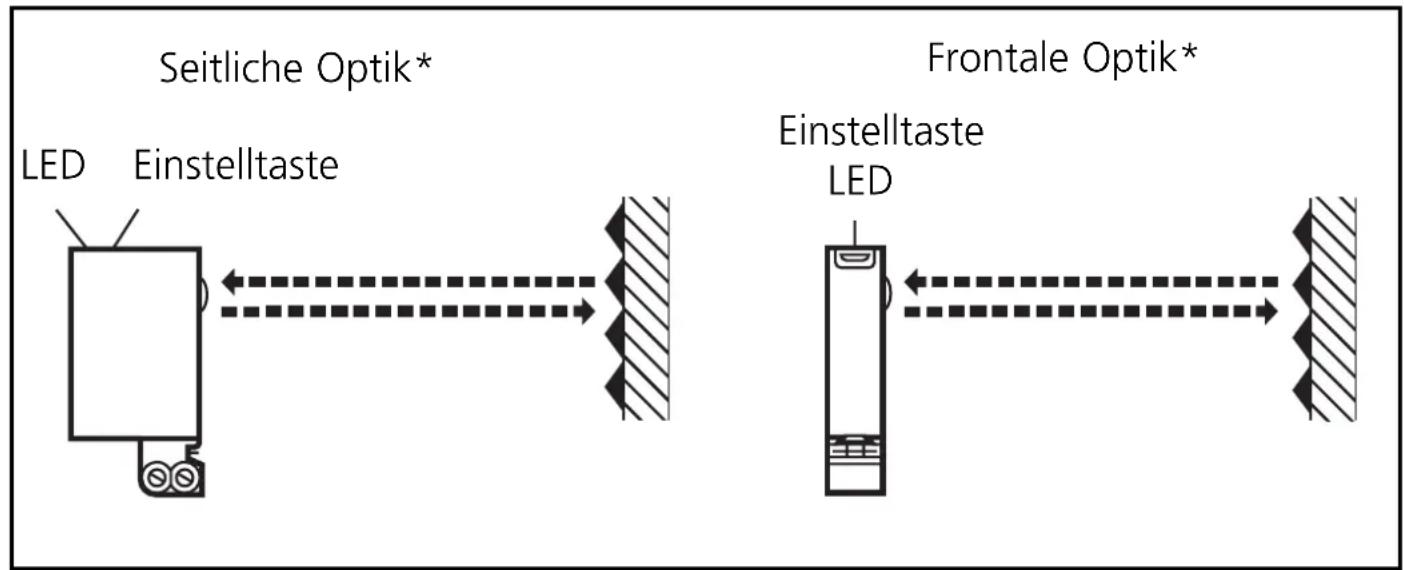

*In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-Typs mit frontaler Optik gezeigt. Die Funktionen der Geräte mit seitlicher Optik sind identisch.

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung (Montage siehe nächste Seite); der Lichtfleck muß den Tripelspiegel treffen.

Montage der Baureihe OJ51xx

Die Geräte der Baureihe OJ51xx haben seitlich zwei Befestigungslöcher für die Montage. Eine Montagehalterung wird nicht mitgeliefert.

Maximale Reichweite nur bei genauer Ausrichtung.

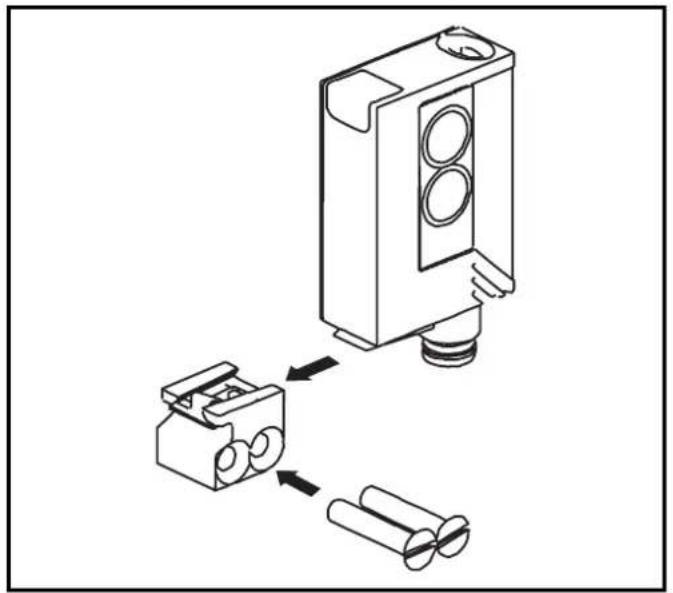

Montage der mitgelieferten Montagehalterung

Schrauben Sie die Halterung mit den beigelegten Schrauben fest und schieben Sie das Gerät in die Führung des Halters bis die Haltefeder einrastet.

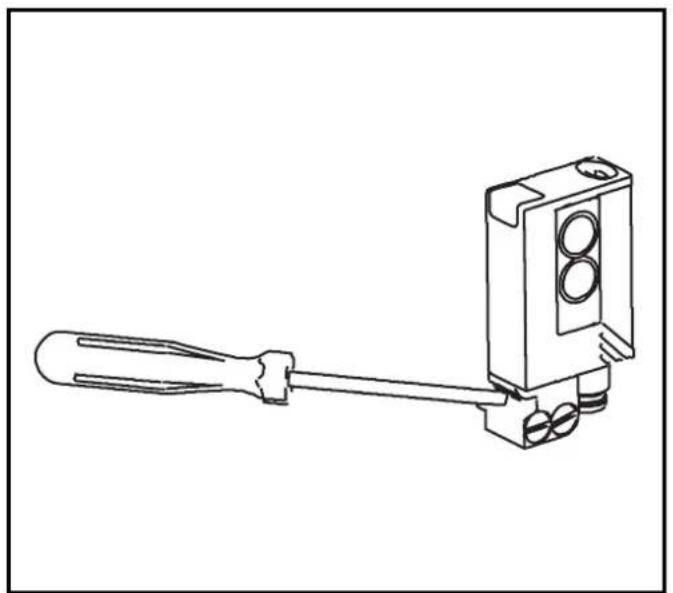

Zum Lösen des Gerätes drücken Sie die Haltefeder mit Hilfe eines Schraubendrehers nach unten und ziehen das Gerät von der Halterung.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke zur Erfassung transparenter Objekte auf jeden Fall gemäß den nachfolgend beschriebenen Einstellungen auf optimale Betriebsreserve eingestellt werden muß.

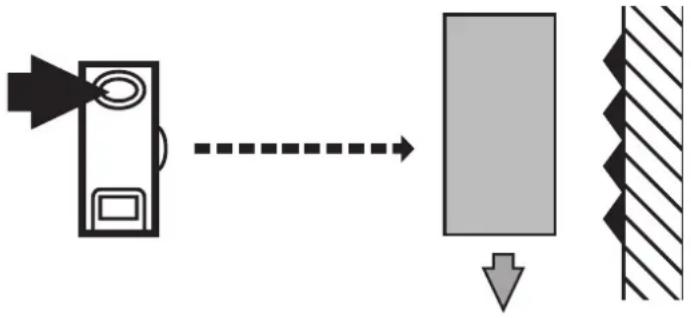

Einstellen der Empfindlichkeit bei stillstehenden Objekten\*

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s,bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

* Das Einstellen der Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten*

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s,bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

* Das Einstellen der Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

2	Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfassungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz und max. Schaltfrequenz).Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.
3	Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfassungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz und max. Schaltfrequenz).Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Zusätzlicher Einstellvorgang auf Tripelspiegel\*

Sollte sich das Gerät mit den zuvor beschriebenen Einstellungen nicht programmieren lassen, kann die Einstellung der Empfindlichkeit auf den Tripelspiegel erfolgen. Dabei ist jedoch die Betriebsreserve auf das zu erfassende Objekt reduziert.

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß der Tripelspiegel getroffen wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

* Das Einstellen ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Die Einstellung der Empfindlichkeit auf den Tripelspiegel ist auf jeden Fall möglich.

Einstellen maximaler Empfindlichkeit\*

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

* Das Einstellen der maximalen Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L-(Pin 3 / BU) verbunden.

Elektronisches Schloß

Zum Verriegeln wird die Teach-Leitung für ca. 15s - 20s aktiviert ^ . Zum Entriegeln wird die Teach-Leitung wieder für 15s - 20s aktiviert ^ .

* Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung (Pin 2 / WH) mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Programmieren der Ausgangsfunktion\*

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 10s erlöschen alle LEDs, die Ausgangsfunktion hat von Hell-schaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

* Das Programmieren der Ausgangsfunktion ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

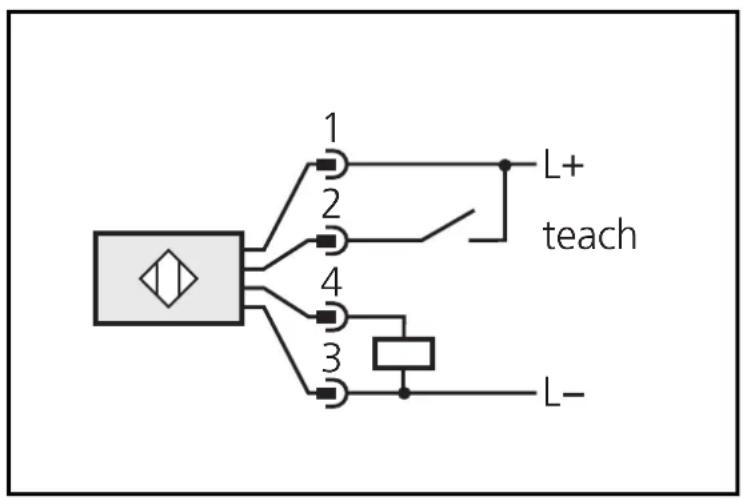

Anschlußschema / Wiring / Schéma de branchement

DC PNP


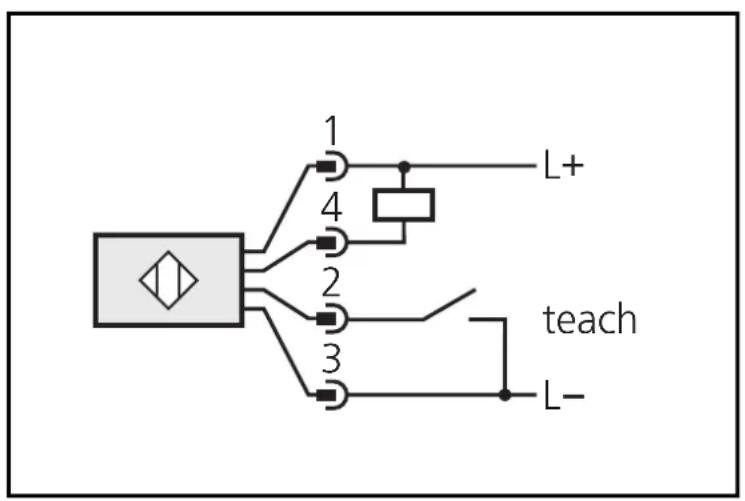

DC NPN

