IF5793 - Induktiver Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Induktiver Sensor
Marke	IFM
Modell	IF5793
Hauptfunktion	Berührungslose Metalldetektion mit Schaltsignal
Nennschaltabstand (Sn)	Auf dem Etikett angegeben (variiert je nach bündiger oder nicht bündiger Ausführung)
Montageart	Bündig (Sn = Xmm f) oder nicht bündig (Sn = Xmm nf)
Mindestabstand zur Umgebung	Gemäß Abbildung 2 des Handbuchs (Bereich um die aktive Fläche)
Mindestabstand zwischen mehreren Sensoren	Gemäß Abbildungen 3 und 4 des Handbuchs (z.B. 8 x Sn)
Versorgungsspannung	Auf dem Etikett angegeben (muss stabilisiert sein oder Kondensator verwenden, wenn nicht stabilisiert)
Maximaler Ausgangsstrom	Die auf dem Etikett angegebenen Werte (Minimum und Maximum) einhalten
Ausgangstyp	Schaltend (2-Leiter oder 3-Leiter je nach Variante)
Elektrischer Anschluss	Ungeschirmtes Kabel bis 30 m (darüber hinaus geschirmtes Kabel oder 50 cm Abstand zu Störquellen)
Überlastschutz	Schließen Sie keine niederohmigen Lasten direkt an (Relais verwenden)
Kompatibilität mit induktiven Lasten	Einen RC-Kreis parallel zur Last schalten
Kompatibilität mit kapazitiven Lasten	Sicherstellen, dass der Einschaltstrom nicht überschritten wird
Reihenschaltung	Möglich unter Berücksichtigung des Spannungsabfalls jedes Geräts
Parallelschaltung	Für 2-Leiter-Versionen vermeiden (außer in Ausnahmefällen mit Überprüfung)
Material der aktiven Fläche	Kunststoff oder Metall je nach Version (nicht angegeben, Schätzung: Standard Kunststoff)
Betriebstemperatur	Nicht angegeben; Schätzung: -25°C bis +70°C (typisch für IFM-Induktivsensoren)
Schutzart	Nicht angegeben; Schätzung: IP67 (typisch)
Wartung und Reinigung	Keine Wartung erforderlich. Bei Bedarf mit einem trockenen Tuch reinigen.
Sicherheit	Anlage vor Anschluss spannungsfrei schalten. Elektrische Grenzwerte einhalten.
Gewicht	Nicht angegeben; Schätzung: ca. 30 g (typisch für kleinen zylindrischen Sensor)
Abmessungen	Nicht angegeben; Schätzung: Durchmesser 12 mm, Länge 50 mm (Standard M12)

Häufig gestellte Fragen - IF5793 IFM

Wie montiere ich den Sensor IF5793?

Der Sensor kann bündig (flush) oder nicht bündig (non-flush) montiert werden. Überprüfen Sie das Etikett auf den zugehörigen Nennschaltabstand Sn. Beachten Sie die Mindestabstände um die aktive Fläche (Abbildung 2) und die Mindestabstände zwischen mehreren Sensoren (Abbildungen 3 und 4).

Welche Versorgungsspannung wird benötigt?

Die Versorgungsspannung muss der auf dem Etikett angegebenen entsprechen. Wenn sie nicht stabilisiert ist, wird empfohlen, einen Kondensator hinzuzufügen (z.B. 1000 μF, 50 WV für 24 V und 1 A).

Wie schließe ich den Sensor an?

Schalten Sie die Anlage vor dem Anschließen spannungsfrei. Verwenden Sie ein geeignetes Kabel: bis 30 m mit Querschnitt < 0,5 mm², darüber hinaus verwenden Sie ein geschirmtes Kabel oder halten Sie 50 cm Abstand zu Störquellen. Schließen Sie die Last vor dem Einschalten an.

Kann ich eine Lampe direkt anschließen?

Nein, schließen Sie keine niederohmigen Lasten wie Lampen direkt an den Sensor an. Verwenden Sie ein Relais zum Schalten dieser Lasten (Abbildung 6).

Was tun bei induktiven Lasten?

Schalten Sie bei induktiven Lasten (Spulen, Motoren) einen RC-Kreis parallel zur Last, um den Sensor zu schützen (Abbildung 7).

Mein 2-Leiter-Sensor funktioniert nicht richtig, warum?

Eine zu geringe Last kann bei 2-Leiter-Sensoren zu Fehlfunktionen führen. Schalten Sie einen Widerstand parallel zur Last (Abbildung 8).

Kann ich mehrere Sensoren in Reihe schalten?

Ja, aber der Spannungsabfall jedes Geräts muss berücksichtigt werden, um die Funktion der gesamten Anordnung zu gewährleisten.

Ist es möglich, 2-Leiter-Sensoren parallel zu schalten?

Vermeiden Sie die Parallelschaltung von 2-Leiter-Sensoren außer in Ausnahmefällen. Überprüfen Sie gegebenenfalls die ordnungsgemäße Funktion gemäß dem Schaltbild in Abbildung 9.

Welche Metalle erkennt der Sensor?

Der Sensor erkennt alle Metalle. Der Nennschaltabstand Sn ist mit Stahl 37 definiert. Bei anderen Metallen kann der Schaltabstand kleiner sein als Sn.

Wie warte ich den Sensor IF5793?

Der Sensor benötigt keine besondere Wartung. Reinigen Sie ihn bei Bedarf mit einem trockenen Tuch. Vermeiden Sie aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG IF5793 IFM

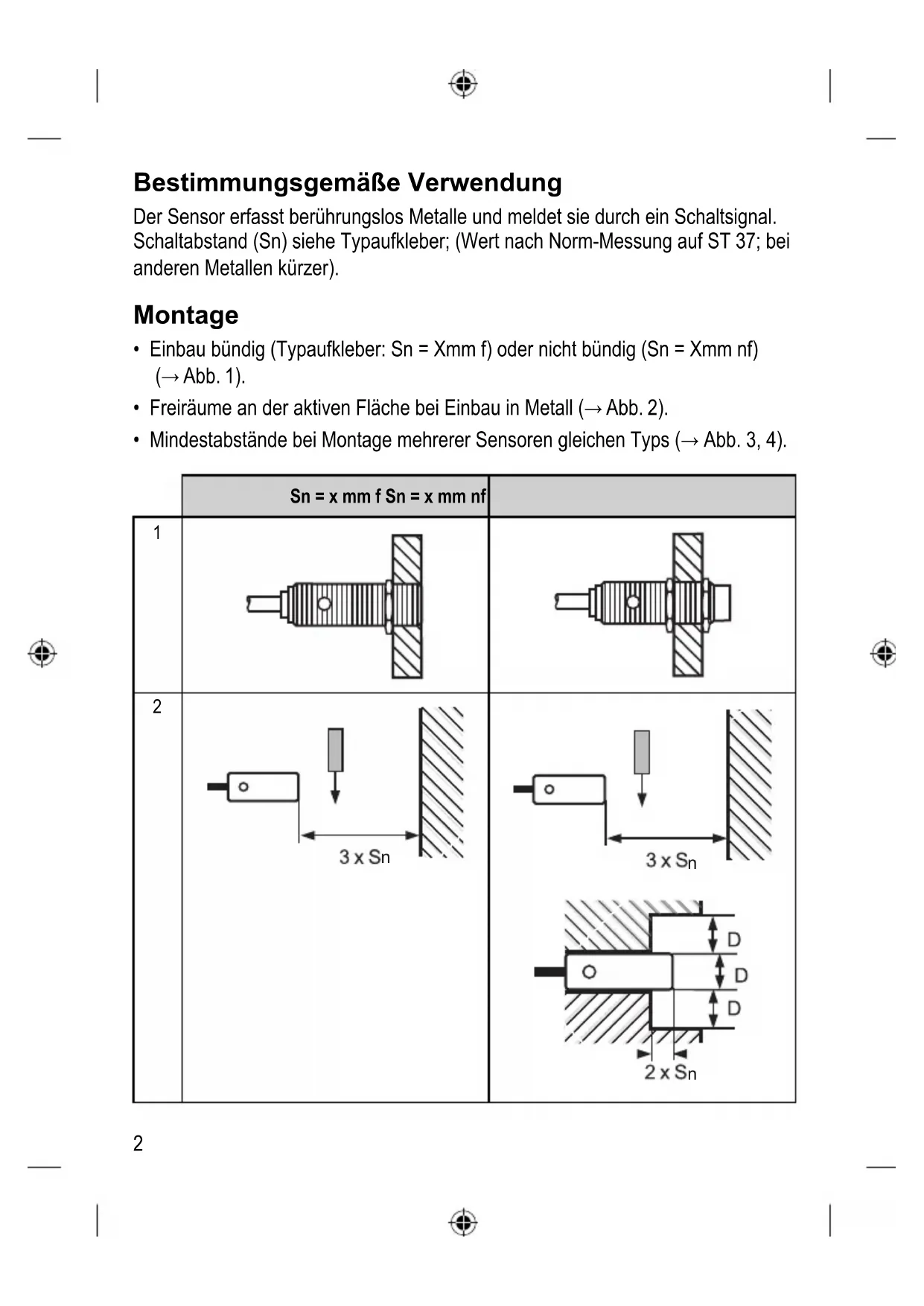

Bestimmungsgemäße Verwendung

Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).

Montage

• Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) (→ Abb. 1).

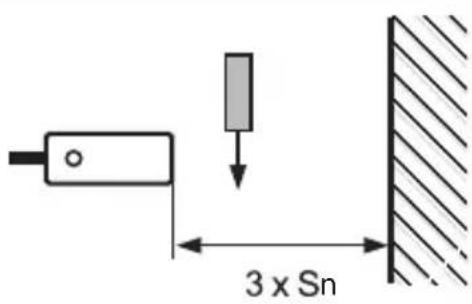

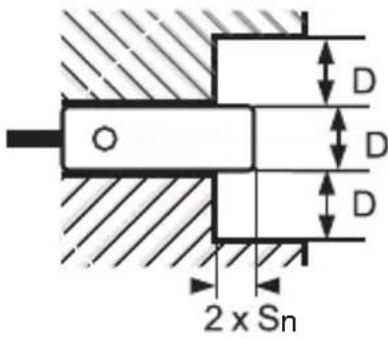

• Freiräume an der aktiven Fläche bei Einbau in Metall (→ Abb. 2).
• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs (→ Abb. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3
4

Elektrischer Anschluss

▶ Schalten Sie die Anlage spannungs-5 frei und schließen Sie das Gerät an (→ Abb. 5).

• Bei Kabellänge > 30 m und Adern > 0,5 mm ^2 sollten Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
• Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
• Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
• Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit-Strom belastbarkeit nicht überschritten wird.

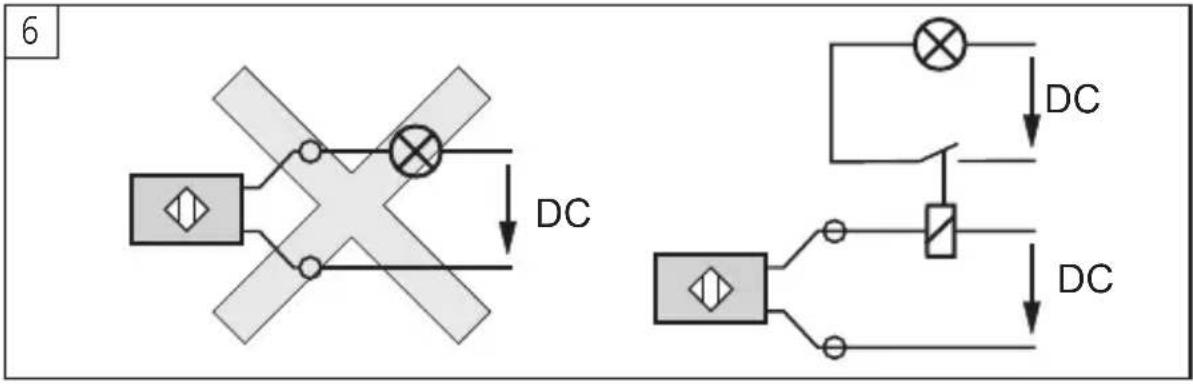

▶ Schließen Sie Lasten mit geringem Widerstand (z. B. Glühlampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais (→ Abb. 6):

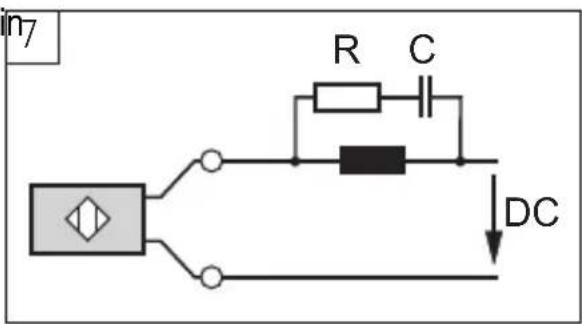

▶ Bei induktiven Lasten sollten Sie ein RC-Glied parallel zur Last schalten (→ Abb. 7).

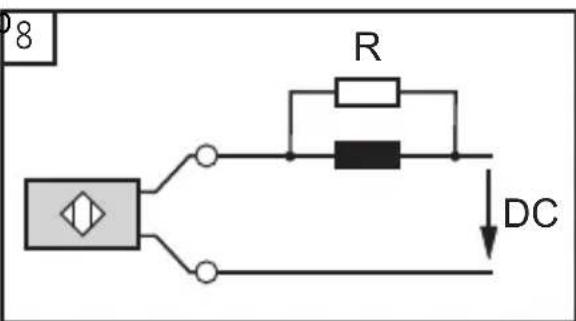

▶ Ist die Last zu gering für den Betrieb von 2-Leiter-Sensoren, kann es zu Fehlfunktionen kommen. Schalten Sie in diesem Fall einen Widerstand parallel zur Last (→ Abb. 8).

8 R DC

- Bei Reihenschaltung müssen Sie den Spannungsabfall je Gerät in Rechnung stellen.

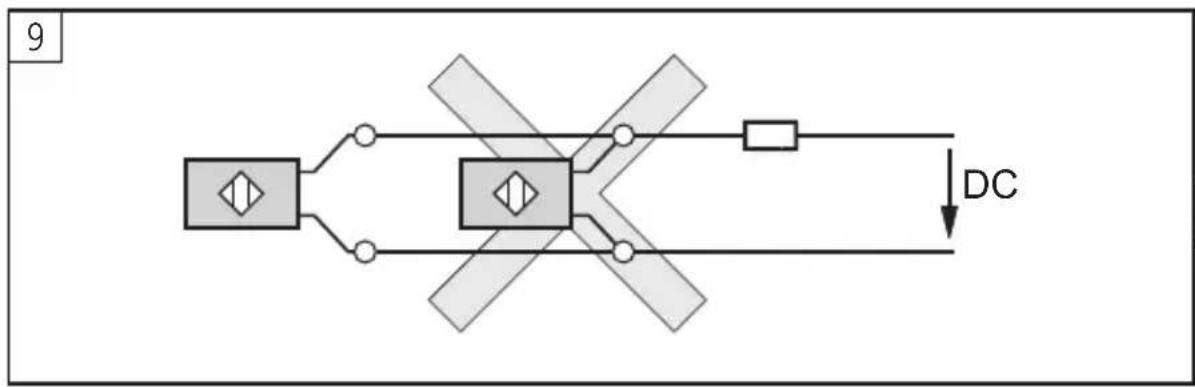

▶ Parallelschaltung von 2-Leiter-Geräten sollten Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prüfen Sie in jedem Fall die sichere Funktion; → Abb. 9):

DE

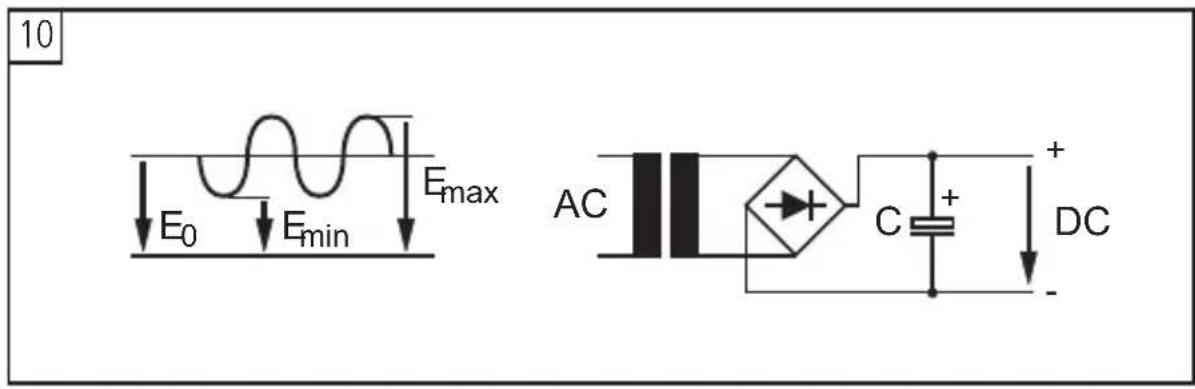

▶ Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollten Sie einen Kondensator anschließen (bei 24 V und 1 A beispielsweise einen Kondensator von 1000 μF, 50 WV; → Abb 10):

10 E₀ Eₘᵢₙ Eₘₐₓ AC C + DC + -
