IF5793 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IF5793
Fonction principale	Détection de métaux sans contact avec signal de commutation
Portée nominale (Sn)	Indiquée sur l'étiquette (variable selon version encastrable ou non)
Type de montage	Encastrable (Sn = Xmm f) ou non encastré (Sn = Xmm nf)
Distance de dégagement minimale	Selon figure 2 du manuel (zone autour de la face active)
Distance minimale entre plusieurs détecteurs	Selon figures 3 et 4 du manuel (ex. 8 x Sn)
Tension d'alimentation	Indiquée sur l’étiquette (doit être stabilisée ou avec condensateur si non stabilisée)
Courant de sortie max	Respecter les valeurs indiquées sur l'étiquette (minimum et maximum)
Type de sortie	Commutation (2 fils ou 3 fils selon variante)
Raccordement électrique	Câble non blindé jusqu'à 30 m (au-delà câble blindé ou distance 50 cm des sources parasites)
Protection contre les surcharges	Ne pas connecter de charges à faible résistance directement (utiliser un relais)
Compatibilité charges inductives	Monter un circuit RC en parallèle à la charge
Compatibilité charges capacitives	S'assurer que le courant de sortie à l'appel n'est pas dépassé
Montage en série	Possible en tenant compte de la chute de tension de chaque appareil
Montage en parallèle	Éviter pour les versions 2 fils (sauf cas exceptionnels avec vérification)
Matériau de la face active	Plastique ou métal selon version (non précisé, estimation: plastique standard)
Température de fonctionnement	Non spécifiée; estimation: -25°C à +70°C (typique pour capteurs inductifs IFM)
Indice de protection	Non spécifié; estimation: IP67 (typique)
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec si besoin.
Sécurité	Mettre l'installation hors tension avant tout raccordement. Respecter les limites électriques.
Poids	Non spécifié; estimation: environ 30 g (typique pour un petit capteur cylindrique)
Dimensions	Non spécifiées; estimation: diamètre 12 mm, longueur 50 mm (format standard M12)

FOIRE AUX QUESTIONS - IF5793 IFM

Comment monter le capteur IF5793 ?

Le capteur peut être monté encastré (flush) ou non encastré (non-flush). Vérifiez l'étiquette pour la portée nominale Sn associée. Respectez les distances de dégagement autour de la face active (figure 2) et les distances minimales entre plusieurs détecteurs (figures 3 et 4).

Quelle est la tension d'alimentation ?

La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette. Si elle n'est pas stabilisée, il est recommandé d'ajouter un condensateur (par ex. 1000 μF, 50 WV pour 24 V et 1 A).

Comment raccorder le capteur ?

Avant tout raccordement, mettez l'installation hors tension. Utilisez un câble adapté : jusqu'à 30 m avec section < 0,5 mm², au-delà utilisez un câble blindé ou éloignez-le de 50 cm des sources parasites. Raccordez la charge avant la mise sous tension.

Puis-je connecter une lampe directement ?

Non, ne connectez pas de charges à faible résistance comme les lampes directement au détecteur. Utilisez un relais pour commuter ces charges (figure 6).

Que faire pour des charges inductives ?

Pour les charges inductives (bobines, moteurs), montez un circuit RC en parallèle à la charge pour protéger le détecteur (figure 7).

Mon capteur 2 fils ne fonctionne pas correctement, pourquoi ?

Une charge trop faible peut causer un mauvais fonctionnement pour les détecteurs 2 fils. Montez une résistance en parallèle sur la charge (figure 8).

Puis-je monter plusieurs capteurs en série ?

Oui, mais la chute de tension de chaque appareil doit être prise en compte pour garantir le fonctionnement de l'ensemble.

Est-il possible de monter des capteurs 2 fils en parallèle ?

Évitez le montage en parallèle des capteurs 2 fils sauf cas exceptionnels. Si nécessaire, vérifiez le bon fonctionnement selon le schéma de la figure 9.

Quels métaux le capteur détecte-t-il ?

Le capteur détecte tous les métaux. La portée nominale Sn est définie avec de l'acier 37. Pour d'autres métaux, la portée peut être inférieure à Sn.

Comment entretenir le capteur IF5793 ?

Le capteur ne nécessite aucun entretien particulier. Nettoyez-le avec un chiffon sec si nécessaire. Évitez les produits agressifs.

MODE D'EMPLOI IF5793 IFM

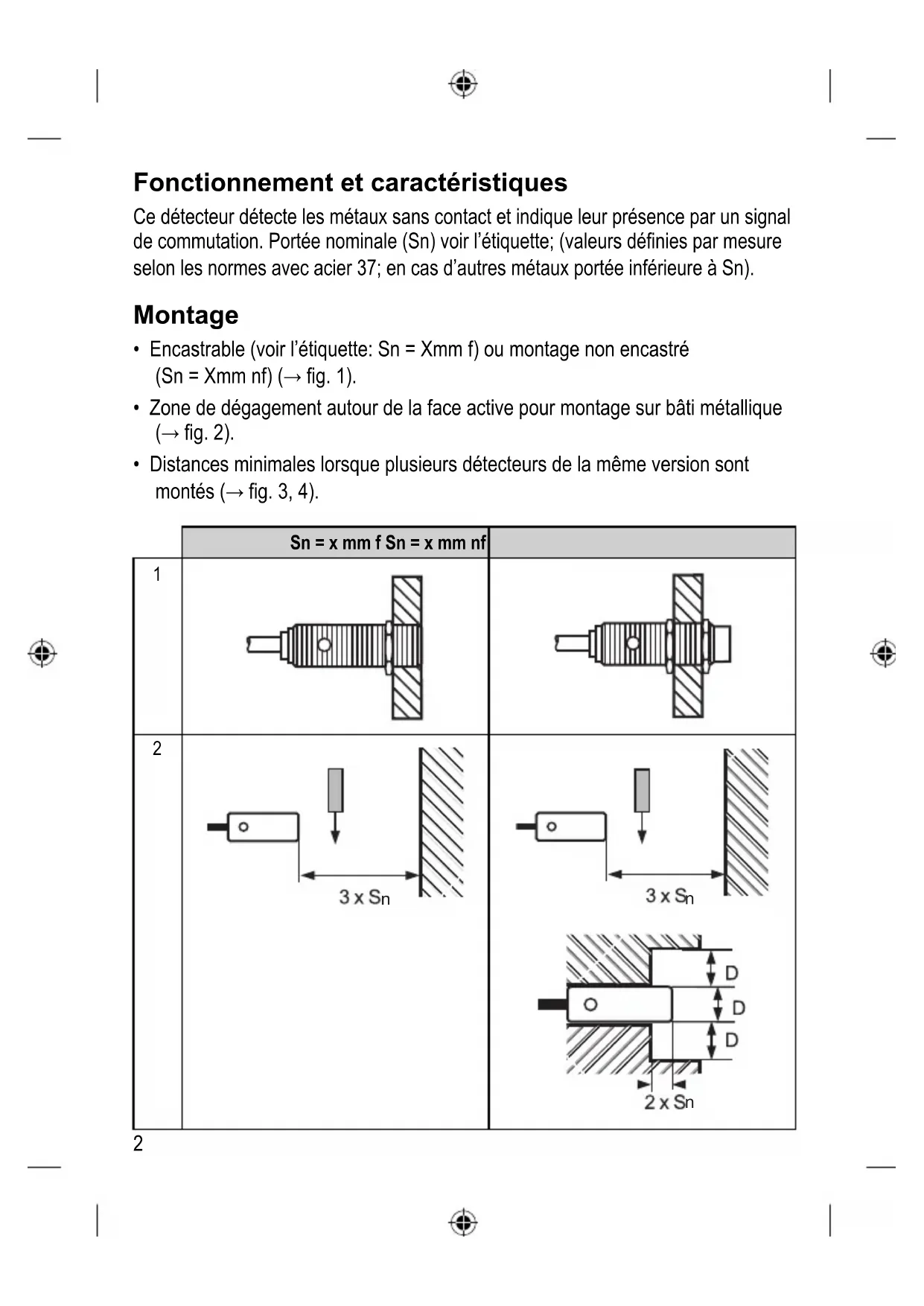

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

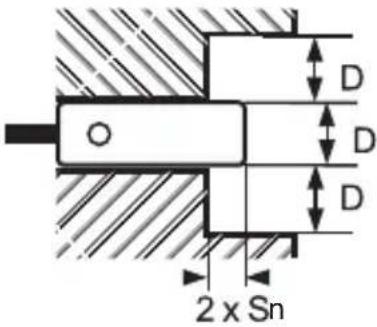

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

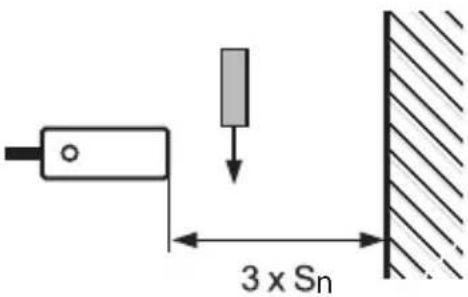

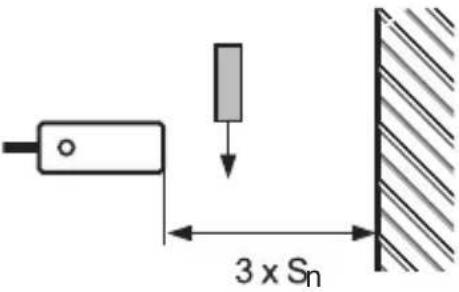

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3	D D D	2xDDD
4	8 x Sn	8 x Sn

Raccordement électrique

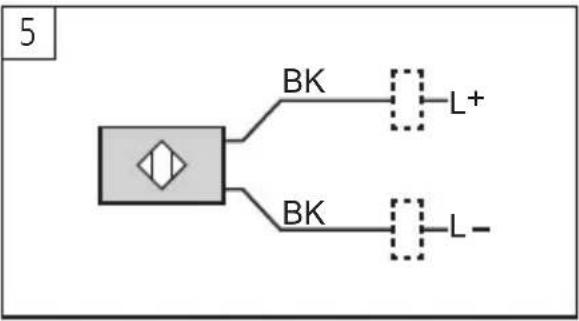

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé.
  • Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

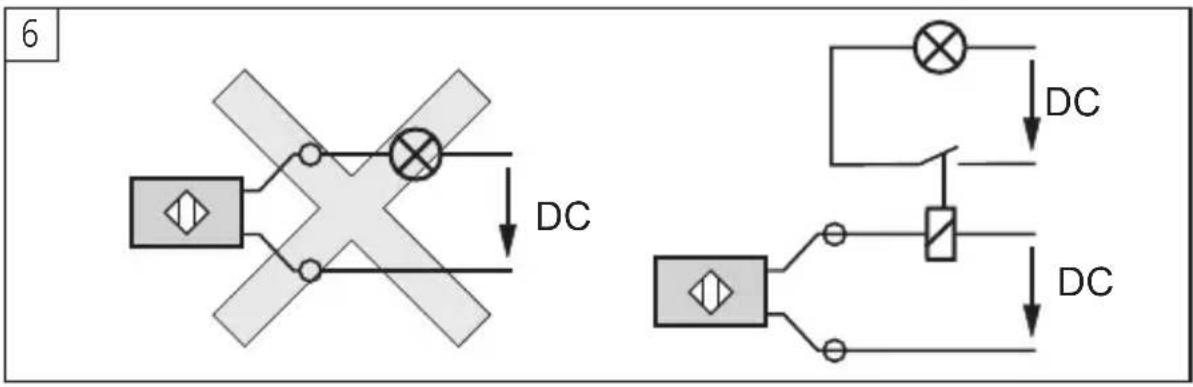

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

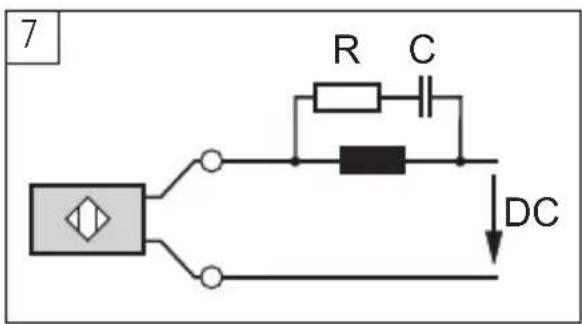

▶ Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

7 R C DC

Pour les détecteurs 2 fils une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

8 R DC

- En cas de montage en série la chute de tension de chaque appareil doit être prise en compte.

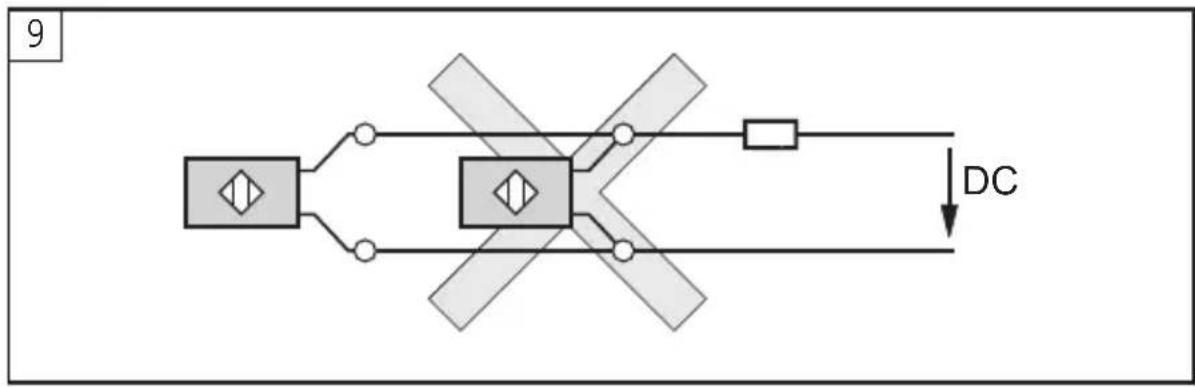

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


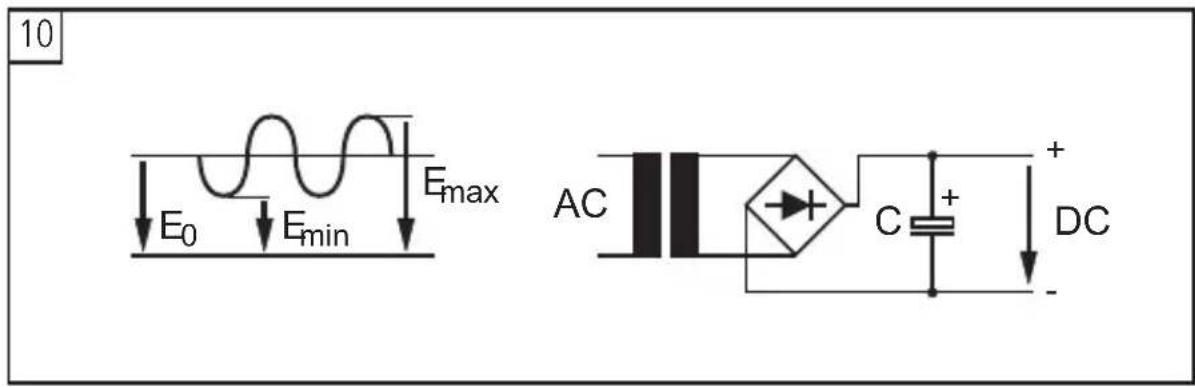

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):

FR

10 E₀ Eₘᵢₙ Eₘₐₓ AC C + DC + -
