Produkttyp	AS-i-Schnittstelle mit pneumatischem Ausgang (AirBox)
Modell	AC2048
Marke	IFM
Stromversorgung	24 V DC TBTP (extern) und über AS-i-Flachkabel (31,6 V DC, 165 mA)
Integrierte Sensorversorgung	Insgesamt 100 mA pro Modul
Elektrischer Anschlusstyp	M12-Stecker für Sensoren, EEMS-Verkabelungsbasis für AS-i
Pneumatikanschluss	Legris 3000 System / 8 mm (Druckluft) und 4 mm (Hilfsluft)
Betriebsdruck	3 bis 8 bar (Druckluft); Hilfsluft ≥ 3 bar
Pneumatikausgang	4/2-Wegeventil, manuelle Betätigung mit ¼ Umdrehungsschraube
Logikeingänge	2 Eingänge für 2/3-Draht-PNP-Sensoren nach IEC 947-5-2
Datenbitzuordnung	D0: I-1, D1: I-2, D2: O-3, D3: ungenutzt
LED-Anzeigen	LED AS-i PWR (grün), LED ext. PWR (grün), LED Eingänge/Ausgänge (gelb)
Schutzart	IP67 (Hilfsluftanschluss geschlossen, wenn nicht angeschlossen)
Elektromagnetische Verträglichkeit	EN 61000-4-2: Kontaktentladung ±4 kV, Luftentladung ±8 kV
Temperaturbereich	Nicht spezifiziert, geeignet für Industrieumgebung
Wartung	Gefilterte Luft verwenden (5 µm); anfängliche Schmierung entscheidend für die weitere Nutzung
Sicherheit	8 bar nicht überschreiten; Notaus schaltet externe Stromversorgung ab, Ausgänge per Software deaktivieren
Adressierung	Adresse 0 bei Lieferung, einstellbar über Adressiereinheit (1 bis 31)
Gewicht	Ca. 150 g (Schätzung)
Abmessungen (L x B x H)	Ca. 80 x 40 x 60 mm (Schätzung)

Häufig gestellte Fragen - AC2048 IFM

Wie adressiere ich das Modul AC2048?

Verwenden Sie eine Adressiereinheit, um eine freie Adresse zwischen 1 und 31 zuzuweisen. Bei Lieferung ist die Adresse 0. Setzen Sie das Modul auf die Einheit, weisen Sie die Adresse zu und installieren Sie es dann auf der mit dem AS-i-Netzwerk verbundenen Verkabelungsbasis.

Welche Sensortypen können angeschlossen werden?

2-Draht- oder 3-Draht-PNP-Schaltsensoren nach IEC 947-5-2 oder mechanische Positionsdetektoren können zwischen den Stiften 1 und 2/4 der M12-Stecker angeschlossen werden.

Welcher Druckluftdruck ist erforderlich?

Die AirBox arbeitet mit Druckluft von 3 bis 8 bar. Spitzen über 8 bar können das Modul irreversibel beschädigen.

Was tun, wenn die LED AS-i PWR nicht leuchtet?

Überprüfen Sie den Anschluss des AS-i-Flachkabels (gelb und schwarz) und die Netzversorgung. Die grüne LED zeigt das Vorhandensein von Spannung über das Netzwerk an.

Wie verwende ich die manuelle Betätigung des Pneumatikausgangs?

Betätigen Sie die manuelle Schraube (¼ Umdrehung) durch Drücken/Lösen oder Drücken/Drehen/Arretieren. Die elektrische Steuerung hat weiterhin Priorität.

Kann mit der AirBox Vakuum verwendet werden?

Ja, optional mit Hilfsluft (3 bis 8 bar) über den Legris 4 mm Anschluss. Dies ermöglicht ein Vakuum von 90%.

Wie reinige ich das Modul?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Keine Lösungsmittel verwenden. In staubiger Umgebung den Filter nach unten montieren.

Was tun bei elektrostatischer Entladung?

Beachten Sie die EMV-Maßnahmen: Potenzialausgleich, Kabeltrennung, Abstand zu statischen Quellen. Bei Nichtbeachtung besteht Verletzungs-, Funken- oder Beschädigungsrisiko.

Wo finde ich das vollständige Datenblatt?

Auf www.ifm-electronic.com geben Sie die Artikelnummer AC2048 unter 'Datenblatt' ein, um detaillierte Informationen zu Druckluft, EMV und ESD zu erhalten.

Wie hoch ist der Stromverbrauch des Moduls?

Der AS-i-Eingang beträgt 31,6 V DC und max. 165 mA. Der Ausgang beträgt 30 V DC und max. 100 mA. Die Sensorversorgung beträgt insgesamt 100 mA.

BEDIENUNGSANLEITUNG AC2048 IFM

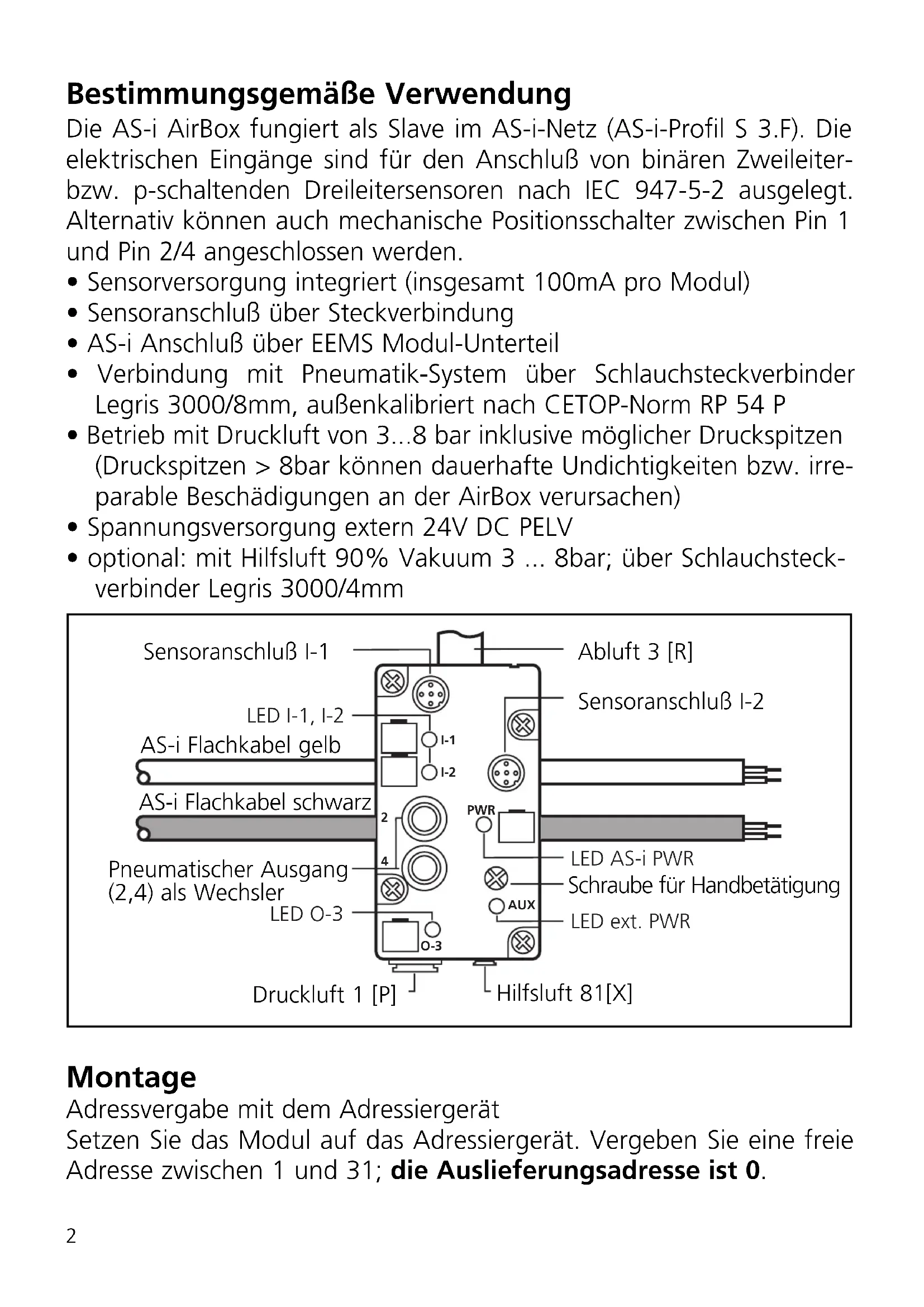

Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die elektrischen Eingänge sind für den Anschluß von binären Zweileiter-bzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt. Alternativ können auch mechanische Positionsschalter zwischen Pin 1 und Pin 2/4 angeschlossen werden.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8 bar inklusive möglicher Druckspitzen (Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• Spannungsversorgung extern 24V DC PELV
• optional: mit Hilfsluft 90% Vakuum 3 ... 8bar; über Schlauchsteckverbinder Legris 3000/4mm

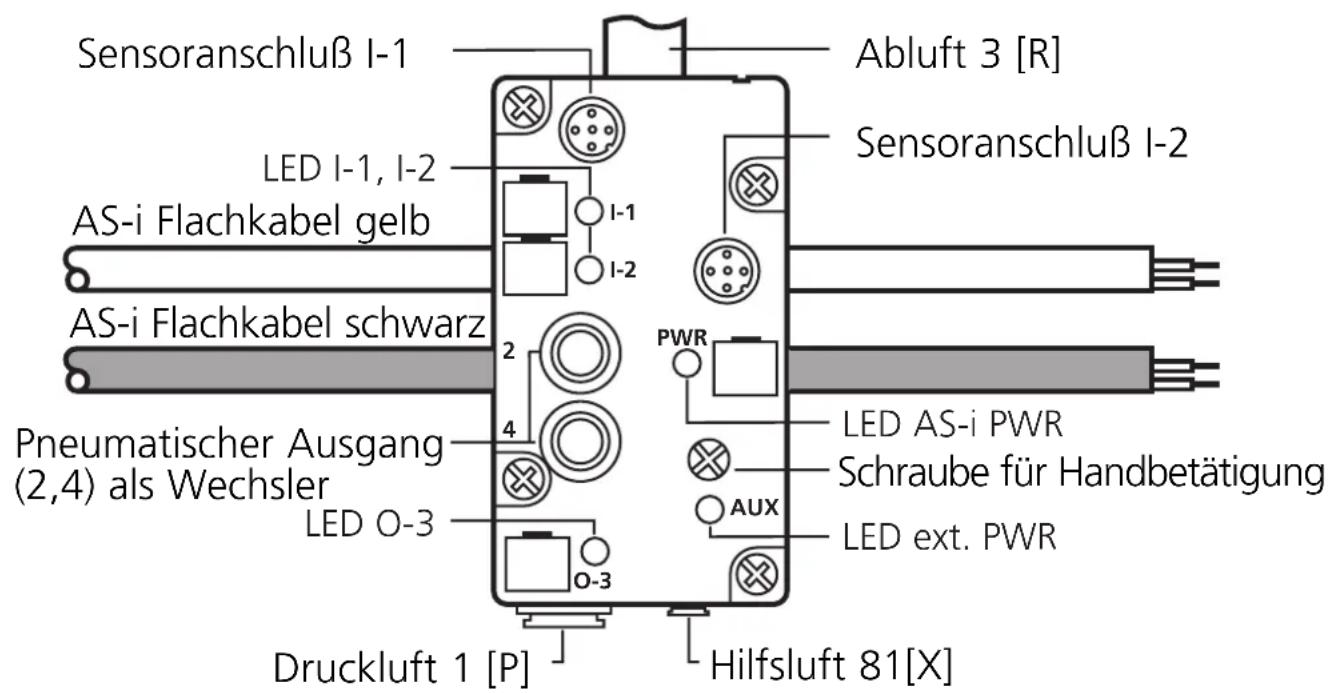

Sensoranschluß I-1 LED I-1, I-2 AS-i Flachkabel gelb AS-i Flachkabel schwarz Pneumatischer Ausgang (2,4) als Wechsler LED O-3 Druckluft 1 [P] Abluft 3 [R] Sensoranschluß I-2 PWR LED AS-i PWR Schraube für Handbetätigung AUX LED ext. PWR Hilfsluft 81[X]

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumatischen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Externe Hilfsluft

Externe Hilfsluft wird benötigt

• wenn Drücke kleiner 3bar geschaltet werden sollen
• wenn Vakuum geschaltet werden soll
• bei Parallelschaltung von Ventilen, wenn ein erheblicher Druckabfall zu erwarten ist (bei hohem Gleichzeitigkeitsfaktor)

Die Hilfsluft muß mit mindestens 3bar angelegt werden, um das Schalten des Ventils zu ermöglichen.

Der Anschluß der Steuerluft ist im Modul integriert und wird durch das Einstecken des 4mm-Druckluftschlauchs aktiviert. Wird kein Schlauch angeschlossen, ist dieser pneumatische Eingang verschlossen (IP67).

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Handbetätigung

Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube für die Handbetätigung manuell in Betrieb setzen (tastend oder drückend/drehend-rastende Funktion).

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften
- Getrennte Verlegung von

• Signal- und Busleitungen
• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

I-1 3 4 2 1 3 4 2 1 I-2

M12-Buchse	I-1/Pin	I-2/Pin
Sensorversorgung L+	1	1
Sensorversorgung L-	3	3
Dateneingang I	4	—
Dateneingang II	2	4
nicht belegt	5	2+5

Belegung der Datenbits

Datenbit	D0	D1	D2	D3
Ein- / Ausgänge	I-1	I-2	O-3	—

Wird die externe 24V-Spannung abgeschaltet (z. B. durch Not-Aus), ist der Ausgang der AirBox in der Steuerung mit Hilfe der Software zurückzusetzen.

Liegt die Spannung wieder an, ist der Ausgang bei Bedarf erneut zu setzen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige
• LED grün: externe Spannungsversorgung

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geölt (ISO-VG10) ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.
