AC2048 - Interface IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface AS-i avec sortie pneumatique (AirBox)
Modèle	AC2048
Marque	IFM
Alimentation électrique	24 V DC TBTP (externe) et via câble plat AS-i (31,6 V DC, 165 mA)
Alimentation capteurs intégrée	100 mA au total par module
Type de raccordement électrique	Prise M12 pour capteurs, embase de câblage EEMS pour AS-i
Raccordement pneumatique	Système Legris 3000 / 8 mm (air comprimé) et 4 mm (air auxiliaire)
Pression d'utilisation	3 à 8 bar (air comprimé) ; air auxiliaire ≥ 3 bar
Sortie pneumatique	Distributeur 4/2, commande manuelle par vis ¼ tour
Entrées logiques	2 entrées pour capteurs 2/3 fils PNP selon CEI 947-5-2
Affectation des bits de données	D0: I-1, D1: I-2, D2: O-3, D3: non utilisé
Indicateurs LED	LED AS-i PWR (verte), LED ext. PWR (verte), LED entrées/sorties (jaunes)
Indice de protection	IP67 (entrée air auxiliaire fermée si non raccordée)
Compatibilité électromagnétique	EN 61000-4-2 : décharge par contact ±4 kV, par air ±8 kV
Plage de température	Non spécifiée, adapté à un environnement industriel
Entretien	Utiliser de l'air filtré (5 µm) ; lubrification initiale déterminante pour la suite
Sécurité	Ne pas dépasser 8 bar ; arrêt d'urgence coupe l'alimentation externe, désactiver sorties par soft
Adressage	Adresse 0 à la livraison, réglable via unité d'adressage (1 à 31)
Poids	Environ 150 g (estimation)
Dimensions (L x l x h)	Environ 80 x 40 x 60 mm (estimation)

FOIRE AUX QUESTIONS - AC2048 IFM

Comment adresser le module AC2048 ?

Utilisez une unité d'adressage pour affecter une adresse libre entre 1 et 31. À la livraison, l'adresse est 0. Montez le module sur l'unité, affectez l'adresse, puis installez-le sur l'embase de câblage raccordée au réseau AS-i.

Quels types de capteurs peuvent être connectés ?

Des capteurs 2 fils ou 3 fils PNP TOR selon CEI 947-5-2, ou des détecteurs de position mécaniques, peuvent être raccordés entre les broches 1 et 2/4 des prises M12.

Quelle est la pression d'air comprimé requise ?

L'AirBox fonctionne avec de l'air comprimé de 3 à 8 bar. Des pics au-dessus de 8 bar peuvent endommager le module de manière irréversible.

Que faire si la LED AS-i PWR ne s'allume pas ?

Vérifiez le raccordement du câble plat AS-i (jaune et noir) et l'alimentation du réseau. La LED verte indique la présence de tension via le réseau.

Comment utiliser la commande manuelle de la sortie pneumatique ?

Actionnez la vis de commande manuelle (¼ tour) en appuyant/relâchant ou en appuyant/tournant/verrouillant. La commande électrique reste prioritaire.

Peut-on utiliser le vide avec l'AirBox ?

Oui, en option avec de l'air auxiliaire (3 à 8 bar) via le raccord Legris 4 mm. Cela permet un vide à 90%.

Comment nettoyer le module ?

Utilisez un chiffon sec ou légèrement humide. Ne pas utiliser de solvants. Dans un environnement poussiéreux, montez le filtre vers le bas.

Que faire en cas de décharge électrostatique ?

Respectez les mesures CEM : liaison équipotentielle, séparation des câbles, éloignement des sources statiques. Si non respecté, risque de blessure, étincelles ou détérioration.

Où trouver la fiche technique complète ?

Sur www.ifm-electronic.com, saisissez le numéro d'article AC2048 sous 'Fiche technique' pour des informations détaillées sur l'air comprimé, la CEM et l'ESD.

Quelle est la consommation électrique du module ?

L'entrée AS-i est de 31,6 V DC et 165 mA max. La sortie est de 30 V DC et 100 mA max. L'alimentation des capteurs est de 100 mA au total.

MODE D'EMPLOI AC2048 IFM

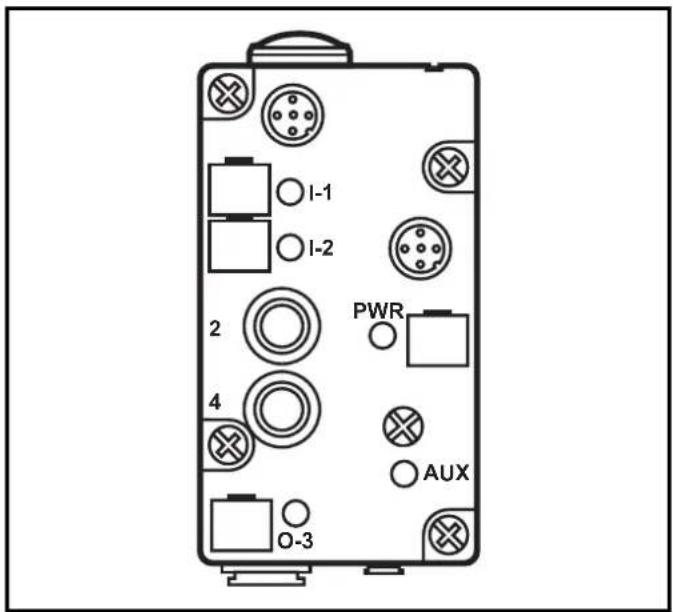

Montageanleitung Installation instructions Notice de montage

LISTED IND.CONT.EQ. 92CA

Δ5 interface

AS-i AirBox 42 AC2048 monostabil monostable

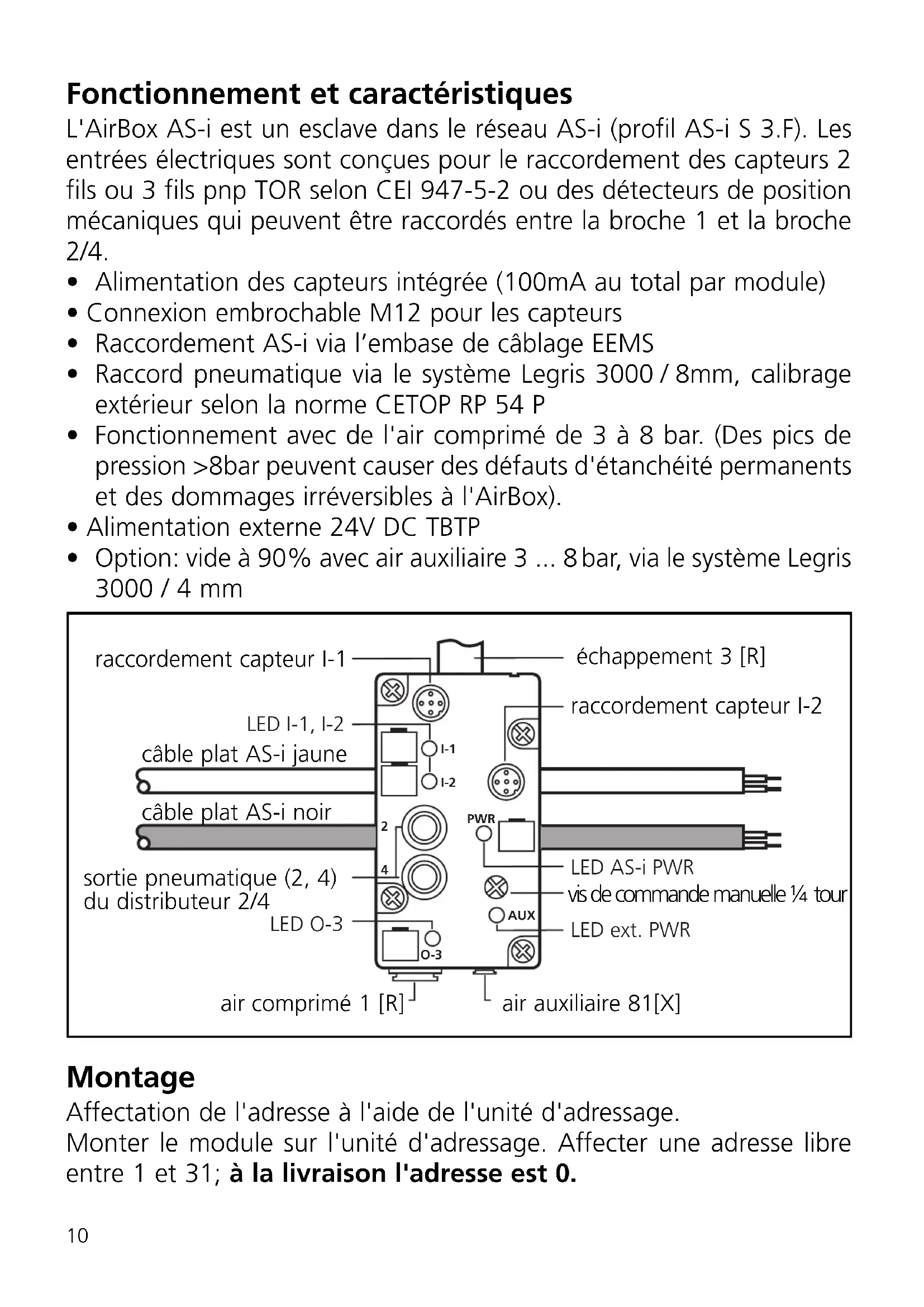

Fonctionnement et caractéristiques

L'AirBox AS-i est un esclave dans le réseau AS-i (profil AS-i S 3.F). Les entrées électriques sont conçues pour le raccordement des capteurs 2 fils ou 3 fils pnp TOR selon CEI 947-5-2 ou des détecteurs de position mécaniques qui peuvent être raccordés entre la broche 1 et la broche 2/4.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via l'embase de câblage EEMS
• Raccord pneumatique via le système Legris 3000 / 8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 3 à 8 bar. (Des pics de pression >8bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Alimentation externe 24V DC TBTP
• Option: vide à 90% avec air auxiliaire 3 ... 8 bar, via le système Legris 3000 / 4 mm

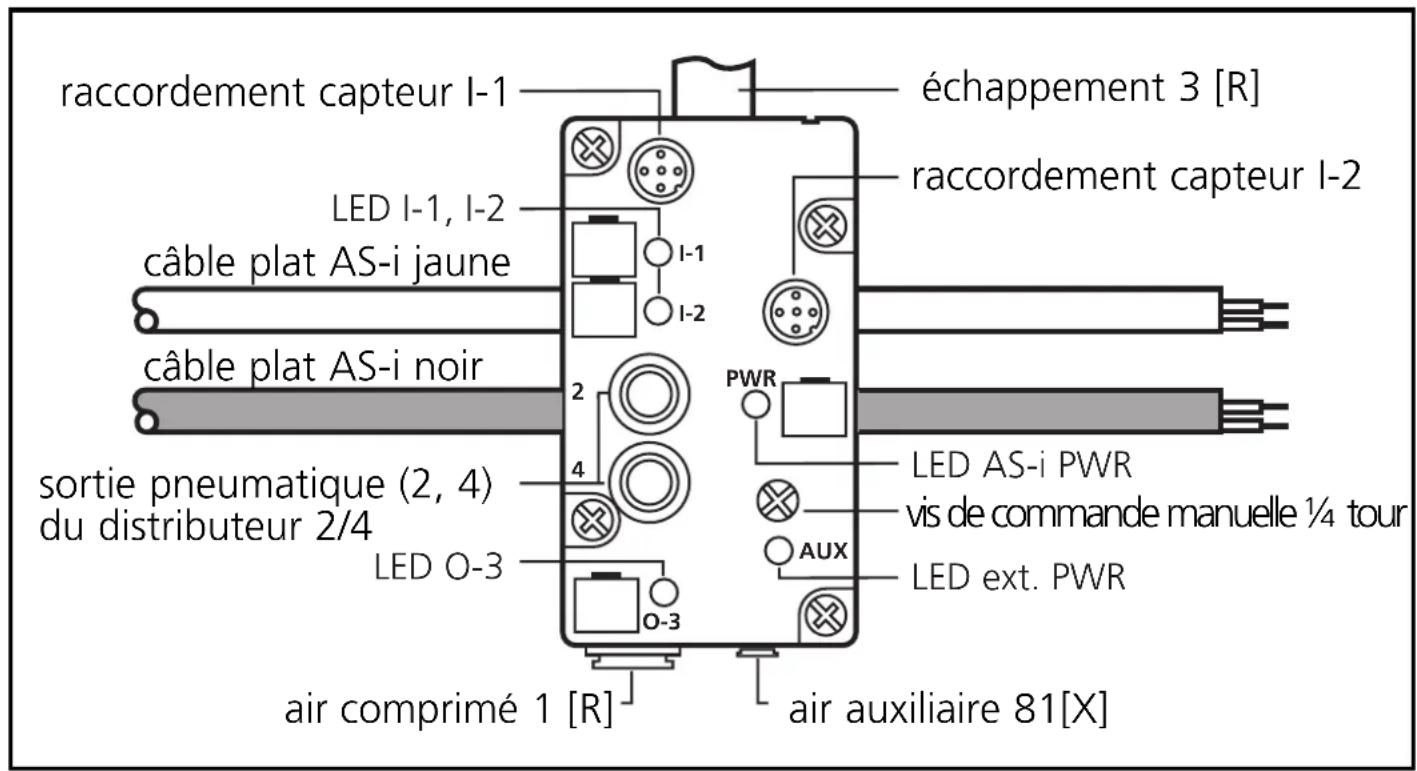

raccordement capteur I-1 échappement 3 [R] raccordement capteur I-2 LED I-1, I-2 câble plat AS-i jaune câble plat AS-i noir sortie pneumatique (2, 4) du distributeur 2/4 LED O-3 PWR LED AS-i PWR vis de commande manuelle ¼ tour AUX LED ext. PWR air comprimé 1 [R] air auxiliaire 81[X]

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison l'adresse est 0.

Puis monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Dans un environnement poussiéreux l'AirBox peut être monté avec le filtre vers le bas.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P) au système pneumatique, la sortie pneumatique 2 et 4 (distributeur 4/2) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Air auxiliaire

L'air auxiliaire est nécessaire

• si une pression d'utilisation est inférieure à 3bar
• si une dépression (vide) doit être utilisée
• pour compenser la chute de pression due à un raccordement important d'actionneurs en parallèle

L'air auxiliaire doit être d'au moins 3 bar pour permettre le pilotage du distributeur.

Le raccord pour l'air auxiliaire est intégré dans le module via une connexion de diamètre 4mm. Si aucun tuyau n'est raccordé, cette entrée pneumatique est fermée (IP 67).

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Vous pouvez actionner manuellement la sortie pneumatique (distributeur 4/2) à l'aide de la vis de commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Compatibilité électromagnétique (CEM):

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation

• Pose séparée de

• câbles de signaux et câbles bus

• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
  • détérioration de l'AirBox
  • détérioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

I-1 3 4 2 1 3 4 2 1 I-2

Prise M12	I-1/broche	I-2/broche
Alimentation capteur L+	1	1
Alimentation capteur L-	3	3
Entrée données I	4	—
Entrée données II	2	4
non utilisé	5	2+5

Affectation des bits de données

Bit de données	D0 D1 D2 D3
Entrées / sorties	I-1 I-2 O-3 —

Si l'alimentation externe 24V est coupée (par ex. par arrêt d'urgence), le sortie de l'AirBox dans le contrôleur doivent être désactivées par soft.

Lorsque l'alimentation est de nouveau appliquée, le sortie peuvent être réactivées si nécessaire.

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte: alimentation en tension via le réseau AS-i
  • LED jaunes: affichage des entrées/sorties
  • LED verte: alimentation externe

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5μm, lubrifié (ISO-VG10)1) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dés que l'on a utilisé de l'air lubrifié).

1) Vous trouverez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

Electrical ratings

AS-i AirBox I/O module (AC2048)

Input Rating

31.6V DC 165mA

Output Rating

30V DC 100mA
