Produkttyp	AS-i Interface AirBox 32 (AS-i Slave)
Marke	IFM
Modell	AC2041
Stromversorgung	24 V DC PELV (extern) und AS-i-Bus
Druckluftdruck	2 bis 8 bar (max. 8 bar, Spitzen nicht zulässig)
Pneumatikanschluss	Legris 3000-System / 8 mm (Norm CETOP RP 54 P)
AS-i-Anschluss	EEMS-Verbindungsmodul
Sensoranschlüsse	M12-Steckverbinder
Integrierte Sensorversorgung	100 mA gesamt pro Modul
Anzahl Ein-/Ausgänge	2 Sensoreingänge + 2 Pneumatikventilausgänge
AS-i-Adressbereich	1 bis 31 (Werksadresse: 0)
Anzugsdrehmoment Montage	0,8 Nm
LED-Anzeigen	1 grüne LED (AS-i-Versorgung), 1 grüne LED (externe Versorgung), gelbe LEDs (Eingangs-/Ausgangszustand)
Manuelle Bedienungen	2 Tasten zur manuellen Betätigung der Ventile (1 für O-3, 1 für O-4)
Elektromagnetische Verträglichkeit	Kontaktentladung ±4 kV, Luftentladung ±8 kV (gemäß EN 61000-4-2)
Schutz vor elektrostatischen Entladungen	Erdung, Kabeltrennung, Abstand von geladenen Quellen
Erforderliche Luftqualität	Gefiltert 5 µm, geschmiert (ISO-VG10) oder ungeschmiert; nach erster Schmierung immer geschmiert
Zusätzliche Anweisungen	Verfügbar auf www.ifm-electronic.com (AC2041 eingeben)
Seiten der Anleitung	13 Seiten im PDF-Format
Sprachen der Anleitung	Deutsch, Englisch, Französisch (weitere Sprachen auf Anfrage)

Häufig gestellte Fragen - AC2041 IFM

Wie weise ich dem AC2041 eine AS-i-Adresse zu?

Setzen Sie das Modul auf die Adressiereinheit und wählen Sie eine freie Adresse zwischen 1 und 31 (Werksadresse 0). Montieren Sie dann das Modul auf das mit dem AS-i-Netz verbundene Verbindungsmodul mit einem Anzugsdrehmoment von 0,8 Nm.

Welche Stromversorgung wird für die AirBox AC2041 benötigt?

Das Modul benötigt eine externe 24 V DC PELV-Stromversorgung sowie die Versorgung über den AS-i-Bus. Eine integrierte Sensorversorgung liefert insgesamt 100 mA pro Modul.

Wie schließe ich die Druckluftschläuche an?

Schneiden Sie die Schläuche gerade ab und stecken Sie sie in die Legris 3000-Anschlüsse (8 mm) bis zum Einrasten. Die Versorgung erfolgt an (P), die Ventilausgänge an (O-3, O-4) und die Entlüftung an (R). Halten Sie einen Druck von 2 bis 8 bar ein.

Was tun, wenn eine LED nicht leuchtet?

Überprüfen Sie, ob die AS-i-Versorgung (grüne LED) und die externe Versorgung (andere grüne LED) vorhanden sind. Die gelben LEDs zeigen den Zustand der Ein-/Ausgänge an. Wenn eine LED aus ist, überprüfen Sie die Verkabelung und das EEMS-Verbindungsmodul.

Wie verwende ich die manuelle Ventilbedienung?

Drücken Sie die manuelle Bedienung 1, um den Ausgang O-3 zu schalten, und die Bedienung 2 für O-4. Die elektrische Steuerung hat Vorrang vor der manuellen Bedienung.

Welche Vorsichtsmaßnahmen gegen elektrostatische Entladungen (ESD) gibt es?

Führen Sie einen Potenzialausgleich gemäß den Installationsanweisungen durch, trennen Sie Signal-/Bus-Kabel von Stromversorgungskabeln und halten Sie die AirBox von elektrostatisch geladenen Quellen fern. Entladungen können das Modul beschädigen.

Kann ungeschmierte Luft verwendet werden?

Ja, aber wenn die AirBox bereits mit geschmierter Luft verwendet wurde, muss sie danach immer geschmiert werden (Öl ISO-VG10). Die Luft muss auf 5 µm gefiltert sein.

Wie löse ich die Luftschläuche?

Drücken Sie den schwarzen Ring des Anschlusses, während Sie den Schlauch ziehen. Nicht mit Gewalt, der Ring muss gedrückt werden, um den Schlauch zu lösen.

Was sind Gewicht und Abmessungen des AC2041?

Diese Angaben sind in der Anleitung nicht enthalten. Bitte konsultieren Sie das Datenblatt auf der IFM-Website (www.ifm-electronic.com) unter Eingabe der Artikelnummer AC2041.

Was tun bei Ausfall der externen 24-V-Stromversorgung?

Die Ausgänge der AirBox müssen softwaremäßig in der Steuerung deaktiviert werden. Wenn die Stromversorgung zurückkehrt, können sie bei Bedarf wieder aktiviert werden.

BEDIENUNGSANLEITUNG AC2041 IFM

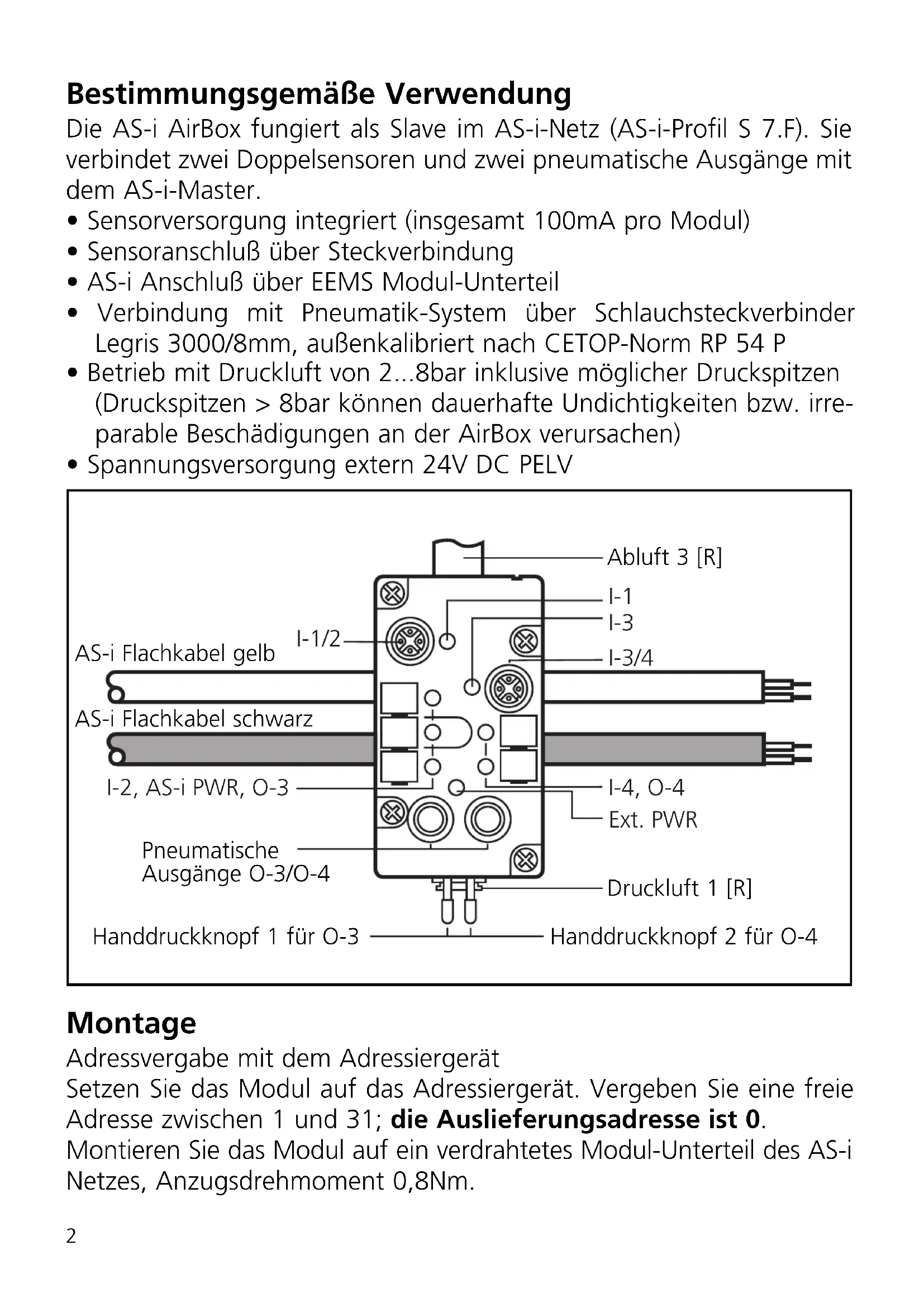

Bestimmungsgemäße Verwendung

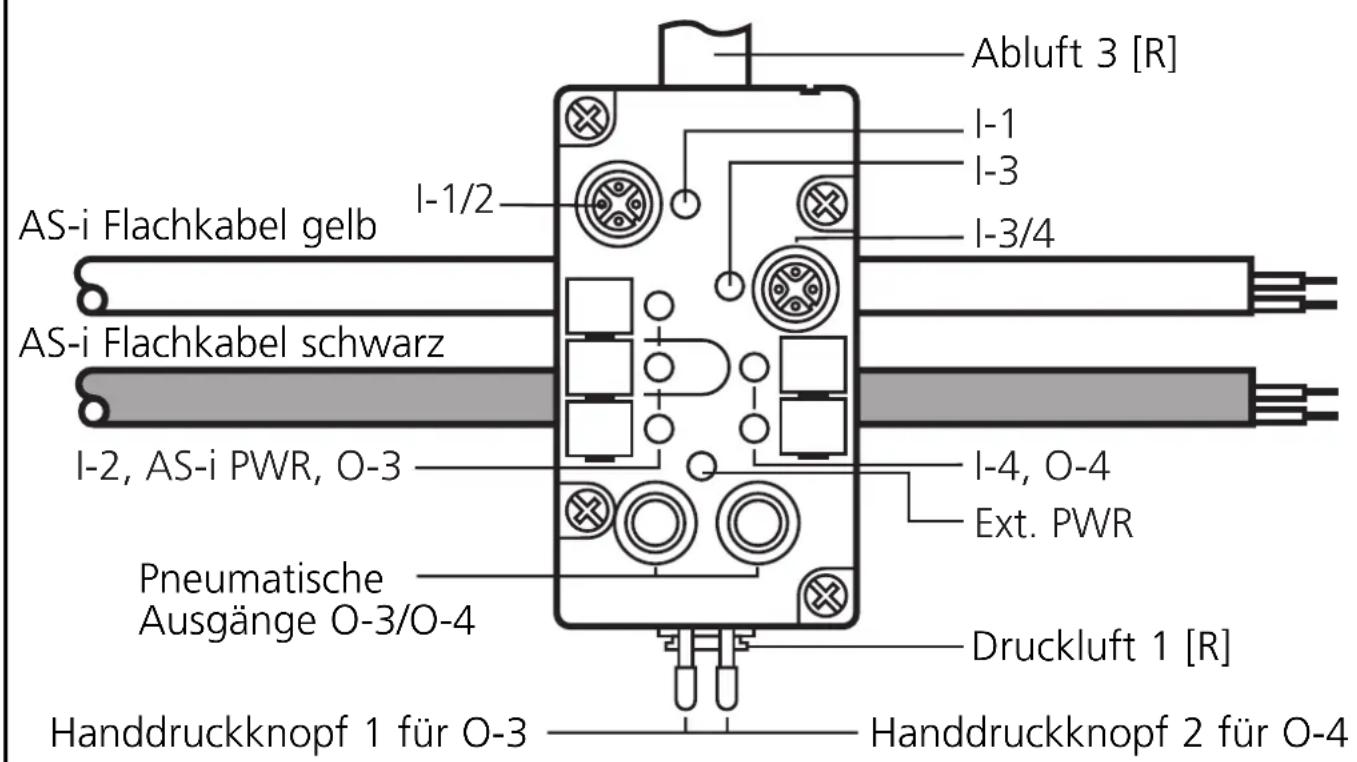

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.F). Sie verbindet zwei Doppelsensoren und zwei pneumatische Ausgänge mit dem AS-i-Master.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 2...8bar inklusive möglicher Druckspitzen (Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• Spannungsversorgung extern 24V DC PELV

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Mit den Handdruckknöpfen können Sie die pneumatischen Ausgänge in Betrieb setzen. Lassen Sie Druckluft in die AS-i AirBox strömen. Wenn Sie dann Handdruckknopf 1 drücken, wird der Ausgang O-3 angesteuert. Drücken Sie Handdruckknopf 2, wird der Ausgang O-4 angesteuert.

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schütt- gütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
  • Schädigung der AirBox
  • Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang I 4
Dateneingang II 2

Datenbit D0		D1	D2 D3
Ein-/Ausgänge	I-1 I-2 I-3/O-3	I-4/O-4
Buchse	I-1/2	I-1/2	I-3/4	I-3/4
Pin	4	2	4	2

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige
• LED grün: externe Spannungsversorgung

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geölt (ISO-VG10) ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.

Wird die externe 24V-Spannung abgeschaltet (z. B. durch Not-Aus), sind die Ausgänge der AirBox in der Steuerung mit Hilfe der Software zurückzusetzen.

Liegt die Spannung wieder an, sind die Ausgänge bei Bedarf erneut zu setzen.
