Type de produit	Interface AS-i AirBox 32 (esclave AS-i)
Marque	IFM
Modèle	AC2041
Alimentation électrique	24 V DC PELV (externe) et bus AS-i
Pression d'air comprimé	2 à 8 bar (max 8 bar, pics interdits)
Raccord pneumatique	Système Legris 3000 / 8 mm (norme CETOP RP 54 P)
Raccordement AS-i	Module de câblage EEMS
Connecteurs capteurs	Embrochables M12
Alimentation capteurs intégrée	100 mA total par module
Nombre d'entrées/sorties	2 entrées capteurs + 2 sorties distributeurs pneumatiques
Plage d'adressage AS-i	1 à 31 (adresse usine : 0)
Couple de serrage montage	0,8 Nm
Affichages LED	1 LED verte (alim AS-i), 1 LED verte (alim externe), LED jaunes (état entrées/sorties)
Commandes manuelles	2 boutons pour activation manuelle des distributeurs (1 pour O-3, 1 pour O-4)
Compatibilité électromagnétique	Décharge contact ±4 kV, décharge air ±8 kV (selon EN 61000-4-2)
Protection contre les décharges électrostatiques	Mise à la terre, séparation des câbles, éloignement des sources chargées
Qualité d'air requise	Filtré 5 µm, lubrifié (ISO-VG10) ou non lubrifié ; après première lubrification, toujours lubrifié
Instructions supplémentaires	Disponibles sur www.ifm-electronic.com (saisir AC2041)
Pages de la notice	13 pages au format PDF
Langues de la notice	Français, allemand, anglais (autres langues sur demande)

FOIRE AUX QUESTIONS - AC2041 IFM

Comment affecter une adresse AS-i à l'AC2041 ?

Placez le module sur l'unité d'adressage et sélectionnez une adresse libre entre 1 et 31 (adresse d'usine 0). Montez ensuite le module sur le module de câblage raccordé au réseau AS-i avec un couple de serrage de 0,8 Nm.

Quelle est l'alimentation requise pour l'AirBox AC2041 ?

Le module nécessite une alimentation externe 24 V DC PELV ainsi que l'alimentation via le bus AS-i. Une alimentation capteurs intégrée fournit 100 mA au total par module.

Comment raccorder les tuyaux d'air comprimé ?

Coupez les tuyaux droit et enfoncez-les dans les raccords Legris 3000 (8 mm) jusqu'au déclic. L'alimentation est sur (P), les sorties distributeurs sur (O-3, O-4) et l'échappement sur (R). Respectez une pression de 2 à 8 bar.

Que faire si une LED ne s'allume pas ?

Vérifiez que l'alimentation AS-i (LED verte) et l'alimentation externe (autre LED verte) sont présentes. Les LED jaunes indiquent l'état des entrées/sorties. Si une LED est éteinte, contrôlez le câblage et le module de câblage EEMS.

Comment utiliser la commande manuelle des distributeurs ?

Appuyez sur la commande manuelle 1 pour commuter la sortie O-3, et sur la commande 2 pour O-4. La commande électrique est prioritaire sur la commande manuelle.

Quelles sont les précautions contre les décharges électrostatiques (ESD) ?

Réalisez une compensation de potentiel selon les instructions d'installation, séparez les câbles de signaux/bus des câbles d'alimentation, et éloignez l'AirBox de toute source chargée électrostatiquement. Des décharges peuvent endommager le module.

Peut-on utiliser de l'air non lubrifié ?

Oui, mais si l'AirBox a déjà été utilisé avec de l'air lubrifié, elle doit ensuite toujours être lubrifiée (huile ISO-VG10). L'air doit être filtré à 5 µm.

Comment débrancher les tuyaux d'air ?

Appuyez sur l'anneau noir du raccord tout en tirant le tuyau. Ne forcez pas, l'anneau doit être enfoncé pour libérer le tuyau.

Quel est le poids et les dimensions de l'AC2041 ?

Ces informations ne sont pas précisées dans la notice. Veuillez consulter la fiche technique sur le site IFM (www.ifm-electronic.com) en entrant le numéro d'article AC2041.

Que faire en cas de coupure de l'alimentation externe 24 V ?

Les sorties de l'AirBox doivent être désactivées par logiciel dans le contrôleur. Lorsque l'alimentation revient, elles peuvent être réactivées si nécessaire.

MODE D'EMPLOI AC2041 IFM

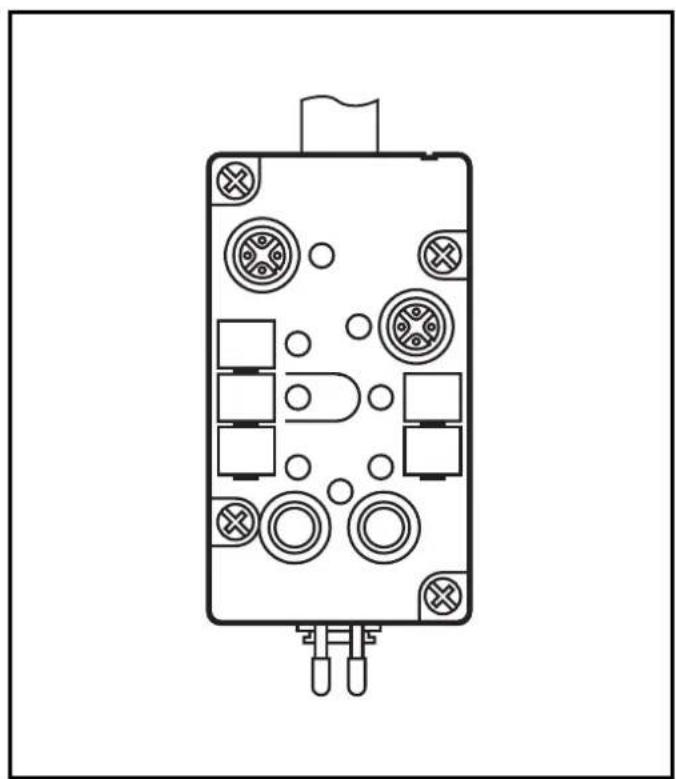

Montageanleitung Installation instructions Notice de montage

Δ5interface

AS-i AirBox 32

AC2041

AC2043

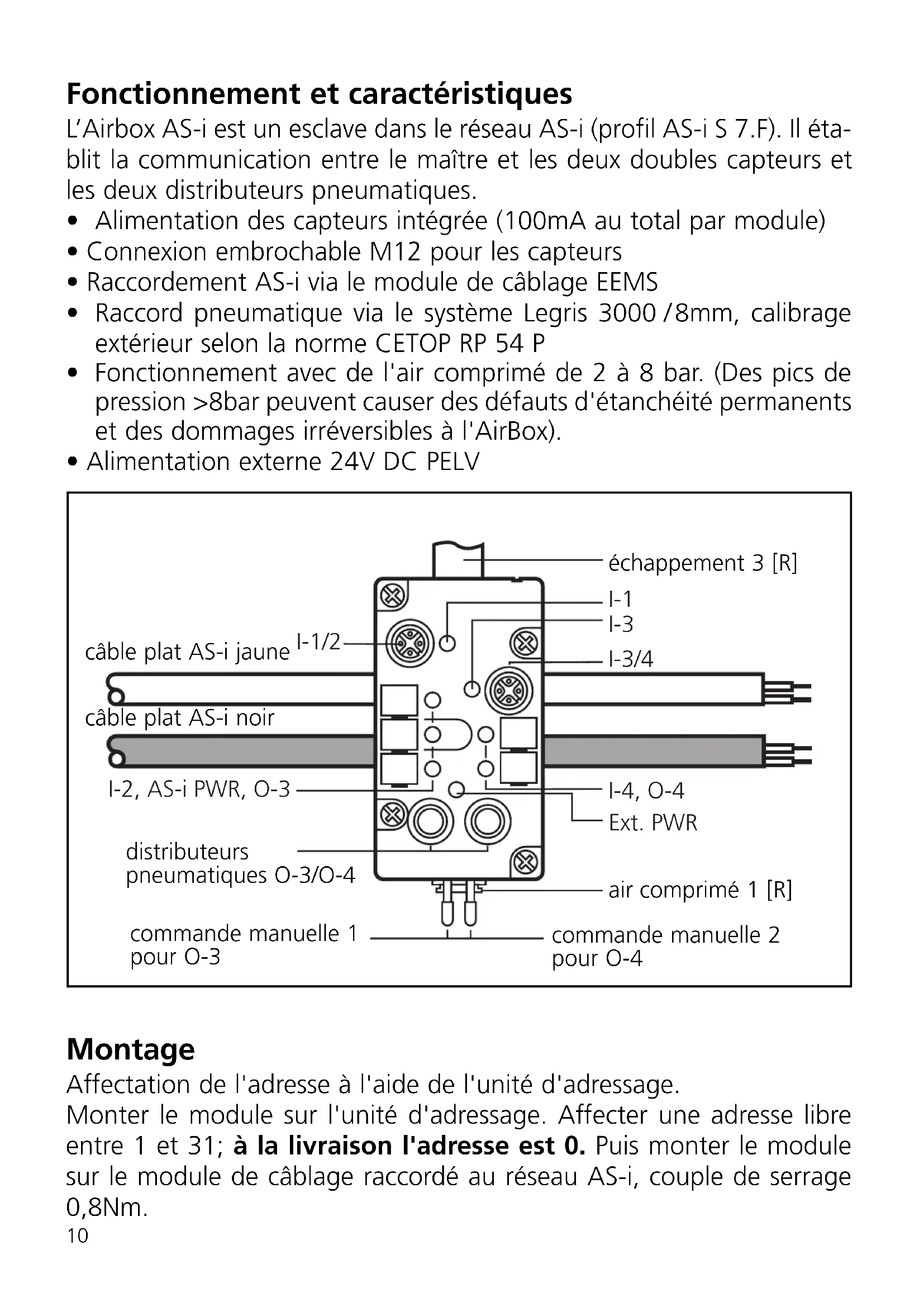

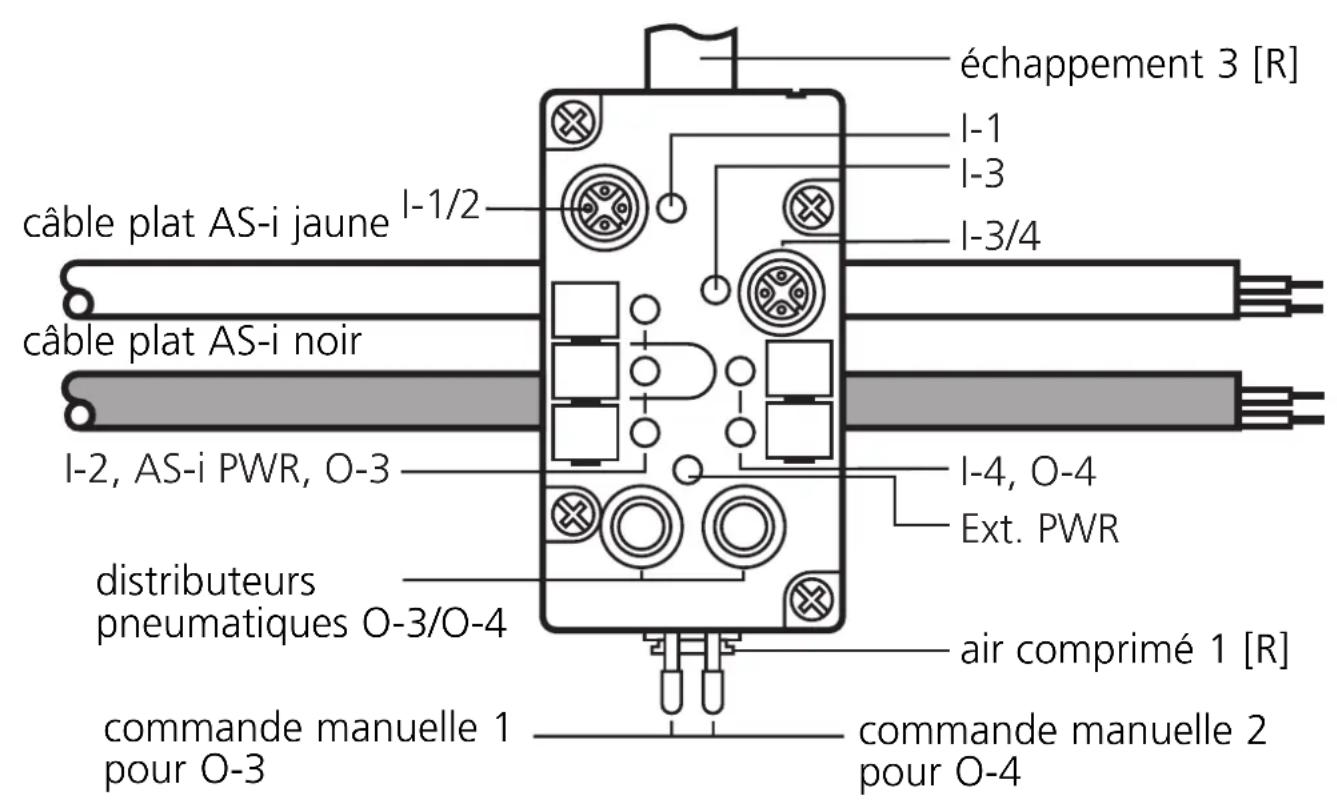

Fonctionnement et caractéristiques

L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 7.F). Il établit la communication entre le maître et les deux doubles capteurs et les deux distributeurs pneumatiques.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EEMS
• Raccord pneumatique via le système Legris 3000 /8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 2 à 8 bar. (Des pics de pression >8bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Alimentation externe 24V DC PELV

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module sur le module de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P), les distributeurs pneumatiques (O-3, O-4) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Les commandes manuelles permettent d'activer les distributeurs pneumatiques. Si l'on appuie sur la commande manuelle 1, la sortie O-3 est commutée. Si l'on appuie sur la commande 2, la sortie O-4 est commutée.

Compatibilité électromagnétique (CEM):

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation

• Pose séparée de

• câbles de signaux et câbles bus

• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
  • détérioration de l'AirBox
  • détérioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

prise M12 broche
alimentation des capteurs L+	1
alimentation des capteurs L-3
entrée de données I	4
entrée de données II	2

bit de données	D0 D1 D2 D3
entrées/sorties	I-1	I-2	I-3/O-3	I-4/O-4
prise I-1/2	I-1/2 I-3/4 I-3/4
broche	4	2	4	2

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte: alimentation en tension via le réseau AS-i
• LED jaunes: affichage des entrées/sorties
• LED verte: alimentation externe

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5μm, lubrifié (ISO-VG10)1) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dés que l'on a utilisé de l'air lubrifié).

1) Vous trouverez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

Si l'alimentation externe 24V est coupée (par ex. par arrêt d'urgence), les sorties de l'AirBox dans le contrôleur doivent être désactivées par soft.

Lorsque l'alimentation est de nouveau appliquée, les sorties peuvent être réactivées si nécessaire.
