GI701S - Induktiver Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Induktiver Sicherheitssensor
Marke	IFM
Modell	GI701S

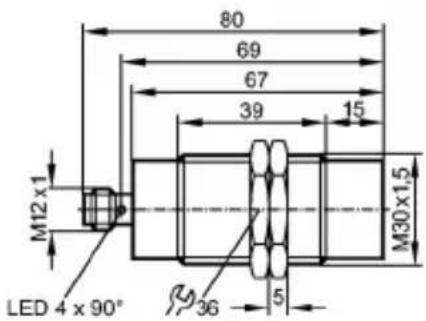

Abmessungen	Gewinde M30 x 1,5, Länge 80 mm, M12-Stecker
Gewicht	0,255 kg
Versorgungsspannung	24 V DC (19,2…30 V)
Stromaufnahme	< 30 mA
Aktivierungszone	6…12 mm (für Ziel FE360 45x45x1 mm)
Sicherer Schaltabstand	> 30 mm
Ausgänge	2 x OSSD (PNP), max. Strom 100 mA
Sicherheitsniveau	PL e (EN ISO 13849-1), SIL 3 (CEI 61508), SILcl 3 (CEI 62061)
Reaktionszeit Sicherheitsabschaltung	≤ 50 ms
Reaktionszeit Aktivierung	≤ 200 ms
Umgebungstemperatur	-25…70 °C (Betrieb ≤ 87600 h) oder 10…40 °C (≤ 175200 h)
Schutz	Kurzschluss, Verpolung, Überspannung
Montage	Nicht bündig einbaubar, Anzugsmoment ≤ 50 Nm
Gehäusematerial	Edelstahl (1.4404 / 316L), PBT
Anschluss	M12-Stecker, vergoldete Kontakte
Anzeige	Gelbe LED (Signal) und grüne LED (Betrieb)
Wartung	Keine Wartung bei normalem Betrieb erforderlich
Ersatzteile / Reparierbarkeit	Reparatur nur durch den Hersteller; Lieferumfang: 2 Befestigungsmuttern
Allgemeine Informationen	Anleitung verfügbar auf Französisch, Deutsch, Englisch; vom TÜV Nord zugelassen

Häufig gestellte Fragen - GI701S IFM

Was ist die Aktivierungszone des Sensors GI701S?

Die Aktivierungszone beträgt 6 bis 12 mm für ein Standardziel aus Stahl FE360 von 45x45x1 mm. Für andere Materialien können die Werte abweichen (siehe Tabelle Abschnitt 5.1).

Wie installiere ich den Sensor GI701S?

Der Sensor muss nicht bündig mit einem Anzugsmoment ≤ 50 Nm montiert werden. Montageabstände einhalten (siehe Abbildungen Abschnitt 6). Stecker gemäß Herstellerangaben festziehen.

Wie verwende ich die Einstellhilfe?

Legen Sie ein Metallobjekt für ca. 5 Sekunden in den Nahbereich. Die gelbe LED blinkt und aktiviert die Einstellhilfe. Bewegen Sie das Ziel, um die Aktivierungszone zu bestimmen. Deaktivieren Sie, indem Sie das Ziel >30 mm für mehr als 2 s entfernen.

Was sind die Reaktionszeiten des GI701S?

Reaktionszeit Sicherheitsabschaltung: ≤ 50 ms. Reaktionszeit Aktivierung: ≤ 200 ms. Risikozeit (Ausfall): ≤ 100 ms.

Was tun bei Fehler oder fehlender LED-Anzeige?

Überprüfen Sie die Versorgungsspannung (24 V DC). Wenn die Betriebs-LED blinkt, weist dies auf Unter-/Überspannung hin. Wenn der Sensor nach Entdämpfung nicht schaltet, prüfen Sie auf Kurzschlüsse oder tauschen Sie das Gerät aus. Siehe Abschnitt 11 für die Fehlertabelle.

Welche Versorgungsspannung ist erforderlich?

Nennspannung 24 V DC, Bereich 19,2…30 V (mit Restwelligkeit ≤5%). Bei Einzelfehler darf die Spannung nicht länger als 0,2 s 60 V DC und maximal 120 V DC überschreiten.

Ist der Sensor GI701S für Sicherheitsanwendungen geeignet?

Ja, er ist zertifiziert nach PL e (EN ISO 13849-1) und SIL 3 (CEI 61508). Er eignet sich für Sicherheitsfunktionen bis Performance Level e.

Wie reinige und warte ich den Detektor?

Keine Wartung bei normalem Betrieb erforderlich. Bei Verschmutzung vorsichtig mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden. Reparatur nur durch den Hersteller.

Welche Umgebungsbedingungen sind zulässig?

Temperatur: -25…70 °C (87600 h) oder 10…40 °C (175200 h). Relative Luftfeuchtigkeit: 5…95% (ohne Kondensation). Höhe ≤ 2000 m. Keine ionisierende Strahlung oder Salznebel.

Wird der Sensor mit Zubehör geliefert?

Ja, der Lieferumfang umfasst 1 Detektor GI701S, 2 Befestigungsmuttern M30 und die originale Bedienungsanleitung (Ref. 11491856). Stecker sind nicht im Lieferumfang enthalten.

BEDIENUNGSANLEITUNG GI701S IFM

1. Nach der Maschinenrichtlinie 2006/42/EG muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die
   Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EG Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf hin, dass jegliche Haftung ausgeschlossen ist, die daraus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

|

EE Eesti keel

1 Vorbemerkung ....3

1.1 Verwendete Symbole ....3
1.2 Verwendete Warnhinweise ....3

2 Sicherheitshinweise ....4

2.1 Sicherheitstechnische Anforderungen an die Applikation ....4

3 Lieferumfang ....5
4 Bestimmungsgemäße Verwendung 5
5 Funktion....6

5.1 Freigabezone 6
5.2 Maßnahmen gegen einfaches Umgehen ....7

6 Montage....8
7 Elektrischer Anschluss 8
8 Inbetriebnahme 9

8.1 Einstellhilfe 9
8.2 Freigabezone ermitteln 9
8.3 Deaktivierung der Einstellhilfe 10

9 Betrieb 10

9.1 Schaltzustand der Ausgänge ....10

9.1.1 Der sichere Zustand 10
9.1.2 Der geschaltete Zustand 10
9.1.3 Ausgangskenndaten 10
9.1.4 Querschluss / Kurzschluss 11

9.2 Betriebsmodus 11

9.2.1 Verzögertes Schalten der Signal-LED 12
9.2.2 Unverzögertes Schalten der Signal-LED 12

9.3 Reaktionszeiten 13
9.4 LED-Anzeige ....14

10 Technische Daten ....15
11 Fehlerbehebung ....17
12 Wartung, Instandsetzung und Entsorgung ....17
13 Begriffe und Abkürzungen ....18 2

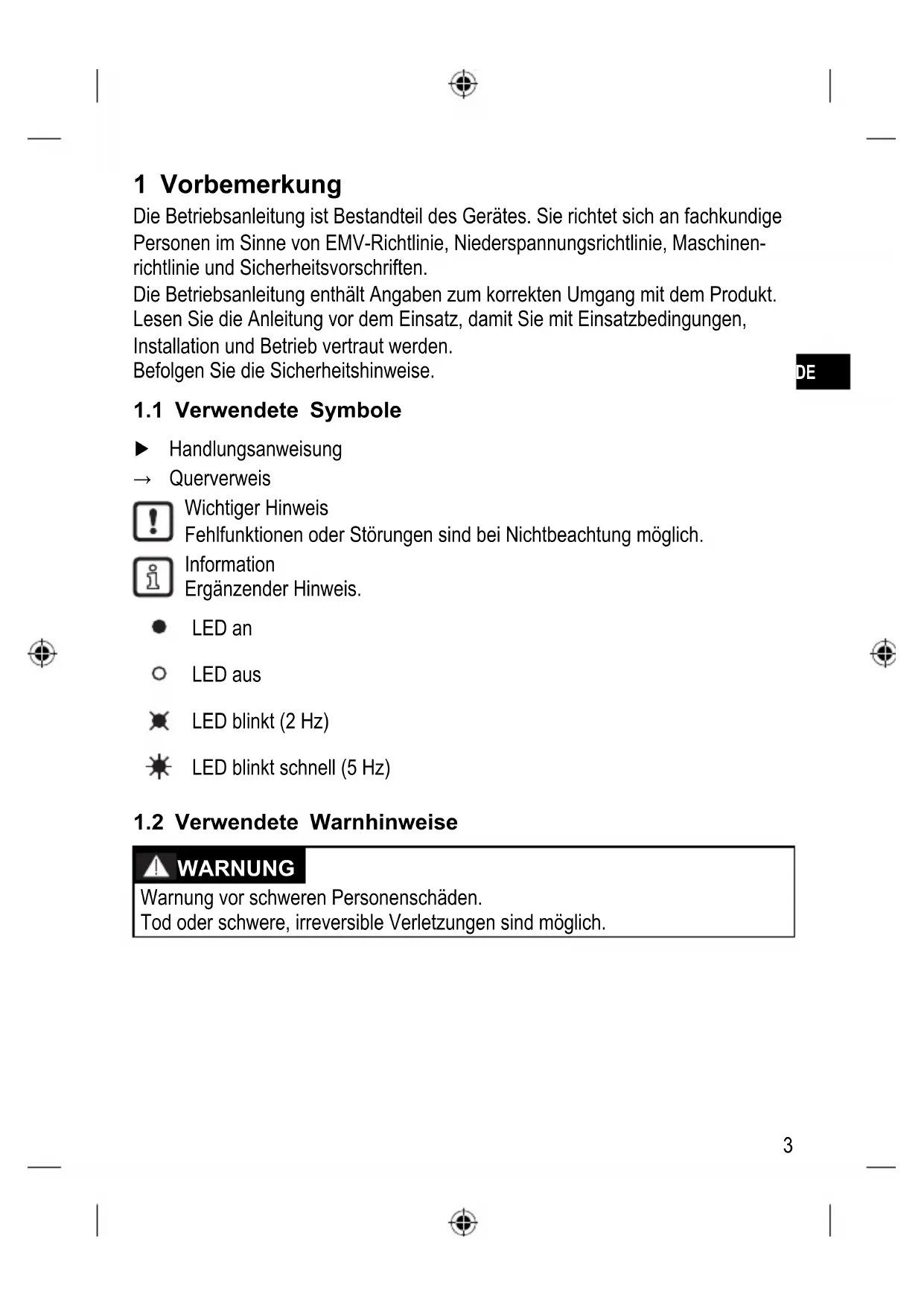

1 Vorbemerkung

Die Betriebsanleitung ist Bestandteil des Gerätes. Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie, Maschinenrichtlinie und Sicherheitsvorschriften.

Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt. Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden.

Befolgen Sie die Sicherheitshinweise.

DE

1.1 Verwendete Symbole

▶ Handlungsanweisung

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

LED an

○ LED aus

LED blinkt (2 Hz)

LED blinkt schnell (5 Hz)

1.2 Verwendete Warnhinweise

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere, irreversible Verletzungen sind möglich.

2 Sicherheitshinweise

• Befolgen Sie die Angaben der Betriebsanleitung.
• Unsachgemäße Verwendung kann zu Fehlfunktionen des Geräts führen. Infolgedessen sind Sach- und/oder Personenschäden im Anlagenbetrieb möglich. Beachten Sie daher alle Hinweise zur Installation und Handhabung des Geräts in diesem Dokument. Beachten Sie auch die Sicherheitshinweise für den Betrieb der Gesamtanlage.
• Bei Missachtung von Hinweisen oder Normen, insbesondere bei Eingriffen und/oder Veränderungen am Gerät, ist jede Haftung und Gewährleistung ausgeschlossen.
• Bei Beschädigung des Sensors kann die Sicherheitsfunktion nicht gewährleistet werden.
• Fehler durch Beschädigung können durch den Sensor nicht erkannt werden.
• Das Gerät darf nur von einer sicherheitstechnisch geschulten Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden.
• Zutreffende technische Normen im Rahmen der jeweiligen Anwendung berücksichtigen.
• Bei der Installation die Anforderungen der Norm EN 60204 berücksichtigen.
• Bei Fehlfunktion des Gerätes setzen Sie sich mit dem Hersteller in Verbindung. Eingriffe in das Gerät sind nicht zulässig.
• Bei Arbeiten am Gerät dieses vor Beginn extern spannungsfrei schalten. Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten.
• Nach Installation, Wartung oder Reparatur des Systems komplette Funktionsprüfung durchführen.
• Gerät nur in spezifizierten Umgebungsbedingungen einsetzen (→ 10 Technische Daten). Besondere Umgebungsbedingungen beim Hersteller anfragen.
• Einsatz nur innerhalb der bestimmungsgemäßen Verwendung (→ 4).

2.1 Sicherheitstechnische Anforderungen an die Applikation

Die sicherheitstechnischen Anforderungen der jeweiligen Applikation müssen mit den hier zugrundegelegten Anforderungen übereinstimmen.

WARNUNG

Ausfall der Sicherheitsfunktion

Bei Einsatz außerhalb der definierten Umgebungsbedingungen kann die sicherheitsgerichtete Funktion des Sensors nicht gewährleistet werden.

▶ Einsatz nur entsprechend der definierten Umgebungsbedingungen ( 10 Technische Daten).
Der Einsatz des Sensors in der Umgebung von chemischen und biologischen Medien (fest, flüssig, gasförmig) sowie ionisierender Strahlung ist nicht zulässig.

Folgende Auflagen beachten:

▶ Maßnahmen treffen, die verhindern, dass metallische Gegenstände unbewusst auf die aktive Fläche aufgebracht werden.
▶ Bei Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen EN 14119 beachten.
▶ Bei allen extern an das System angeschlossenen Sicherheitsstromkreisen Ruhestromprinzip einhalten.
Bei Fehlern innerhalb des Sicherheitssensors, die zum Übergang in den als sicher definierten Zustand führen: Maßnahmen ergreifen, die bei Weiterbetrieb der Gesamtsteuerung den sicheren Zustand erhalten.
▶ Beschädigte Geräte austauschen.

3 Lieferumfang

1 Sicherheitssensor GI701S mit 2 Befestigungsmuttern M30,

1 Originalbetriebsanleitung GI701S, Sachnummer 11491856.

Sollte eines der genannten Bestandteile nicht vorhanden oder beschädigt sein, wenden Sie sich bitte an eine der ifm-Niederlassungen.

4 Bestimmungsgemäße Verwendung

Der induktive Sicherheitssensor GI701S erfasst berührungslos Metall.

Sicherheitsfunktion SF: Der sichere Zustand (Endstufe abgeschaltet; Logisch "0") wird bei einer Entdämpfung größer gleich dem sicheren Ausschaltabstand s_ar erreicht ( 10 Technische Daten).

Beachten Sie auch die Hinweise zur Montage des Sensors ( 6 Montage).

Der induktive Sicherheitssensor ist ein Näherungsschalter mit einem definierten Verhalten unter Fehlerbedingungen (PDDB) entsprechend IEC 60947-5-3.

Der Sicherheitssensor entspricht dem Performance Level e gemäß EN ISO 13849-1 sowie den Anforderungen SIL 3 nach IEC 61508 und erfüllt SIL _cl 3 nach IEC 62061.

Das Gerät entspricht der Klassifizierung I2A30SP2 nach IEC 60947-5-2 für nicht bündigen Einbau ( 6 Montage).

Der induktive Sicherheitssensor wurde vom TÜVNord zertifiziert.

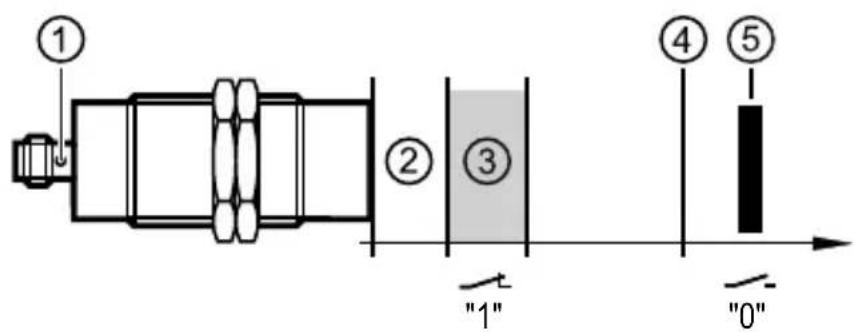

5 Funktion

1: Doppel-LED: Signal (gelb); Power (grün)
2: Nahbereichszone
3: Freigabezone
4: gesicherter Ausschaltabstand _a s
5: Bedämpfungselement

5.1 Freigabezone

Die Ausgänge (OSSDs) werden nur bei einer Bedämpfung in der Freigabezone freigegeben. Außerhalb dieser Freigabezone bleiben die Ausgänge ausgeschaltet. Der gesicherte Ausschaltabstand s_ar beträgt > 30 mm.

Bei Verwendung von Bedämpfungselementen, die in Material, Form und Größe von der Normplatte abweichen, ergibt sich eine andere Freigabezone.

Freigabezone für ausgewählte Materialien*:

Material Freigabezone

FE360 (=ST37K) 6...12 mm

Material Freigabezone

Edelstahl 1.4301 (V2A) 3,8...8,8 mm

AIMg3G22 0,7...4,8 mm

CuZn37 1...5,2 mm

Cu 0...3,7 mm

* Typische Werte bei Bedämpfung mit einer Referenzmessplatte von 45 x 45 x 1 mm und nicht bündigem Einbau nach IEC 60947-5-2 bei einer Umgebungstemperatur von 20 °C.

Je nach Beschaffenheit des Bedämpfungselementes kann die Nahbereichszone fehlen.

DE

5.2 Maßnahmen gegen einfaches Umgehen

Der Sicherheitssensor reagiert auf metallische Gegenstände, z.B. den Rahmen einer Sicherheitstür. Andere metallische Gegenstände, die nicht zur Freigabe des Sensors führen sollen, dürfen unbewusst keine Freigabe des Sicherheitssensors verursachen können.

▶ Maßnahmen treffen, die verhindern, dass metallische Gegenstände außer dem vorbestimmten Bedämpfungselement unbewusst auf die aktive Fläche oder in die Freigabezone gelangen.

Zusätzlich besitzt der Sensor folgendes Schaltverhalten, um ein einfaches Umgehen seiner Sicherheitsfunktion zu erschweren:

1. Durch langsame Annäherung eines metallischen Gegenstands in die Freigabezone werden die Ausgänge unverzüglich geschaltet, aber durch die Signal-LED erst mit einer Zeitverzögerung von ca. 3 s angezeigt (→ 9.2.1 Verzögertes Schalten der Signal-LED). Dadurch befindet sich der Gegenstand in der Regel in der Nahbereichzone, bevor die Signal-LED leuchtet. Die technischen Vorschriften hinsichtlich des Wiederanlaufs der Anlage sind zu beachten.
2. Bleibt der Gegenstand länger als ca. 2 s in der Nahbereichzone, werden die Ausgänge komplett gesperrt und bei einer Bedämpfung in der Freigabezone nicht mehr freigegeben. Bleibt der Gegenstand länger als ca. 5 s in der Nahbereichzone, wird die Einstellhilfe aktiviert ( 8.1).

Die Entsperrung der Freigabezone kann erfolgen

• entweder durch Entdämpfen (> 30 mm) für eine Zeit von mehr als 2 s
• oder durch eine Spannungsunterbrechung

( → 8.3 Deaktivierung der Einstellhilfe).

6 Montage

Das Gerät ist nicht bündig einbaubar gemäß IEC 60947-5-2, Typ I2A30SP2.

▶ Gerät gegen Loslösen sichern (Anzugsdrehmoment ≤ 50 Nm).

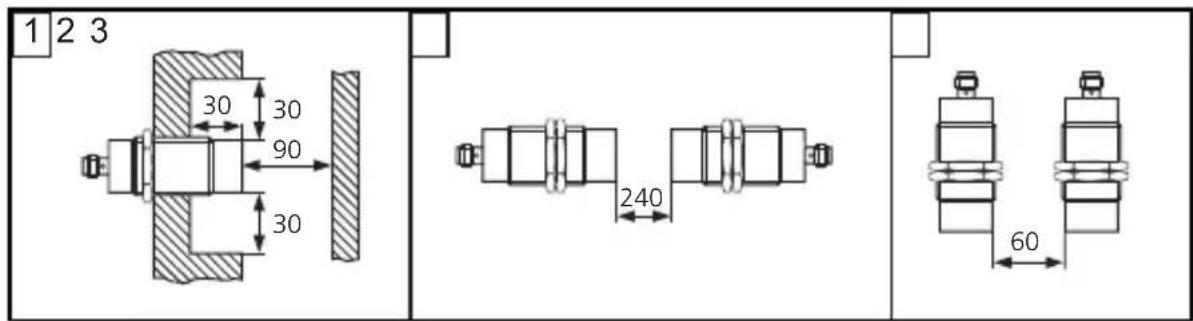

Einbaubedingungen gemäß Abbildungen 1 bis 3 beachten:

1 2 3 30 30 90 30 240 60

▶ Kabeldose entsprechend der Herstellerangaben anziehen. Anzugsdrehmoment für ifm-Kabeldose beachten (z.B. EVxxxx: 0,6...1,5 Nm).

Ein bündiger Einbau des Sicherheitssensors ist nicht zulässig, da es zu einer Vergrößerung des Schaltabstands bis hin zur Freigabe der Ausgänge (OSSDs) kommen kann.

7 Elektrischer Anschluss

Anschlussbild → 10 Technische Daten

Anlage spannungsfrei schalten. Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten.
▶ Versorgungsspannung: L+ an Anschluss 1 und L- an Anschluss 3 des Steckers anschließen.

Die Nennspannung beträgt 24 V DC. Diese Spannung darf entsprechend EN 61131-2 zwischen 19,2 V und 30 V inkl. 5 % Restwelligkeit schwanken.

Die Versorgungsspannung darf bei einem einzelnen Fehler den Wert von 60 V DC nicht länger als 0,2 s überschreiten, bis zu einem max. Wert von 120 V DC. (Dies erfordert u.a. die sichere Trennung der Stromversorgung und des Transformators.)

8 Inbetriebnahme

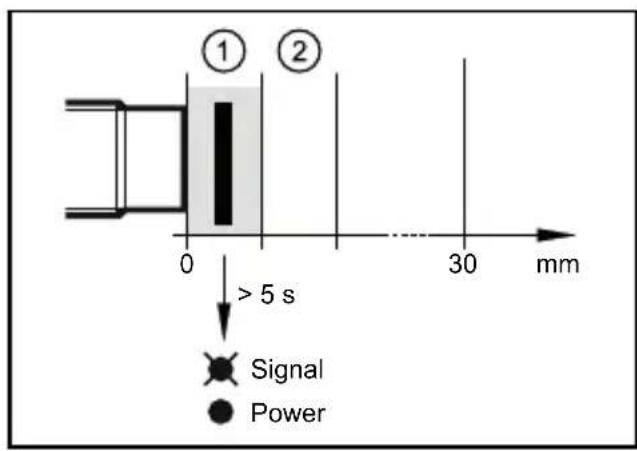

8.1 Einstellhilfe

Zur einfachen und sicheren Montage hat der Sensor eine optische Einstellhilfe, um die Freigabezone zu visualisieren.

1: Nahbereichzone
2: Freigabezone

Die Einstellhilfe wird aktiviert, indem ein metallischer Gegenstand vor den Sicherheitssensor (Nahbereichzone) gebracht wird.

Nach ca. 5 s beginnt die gelbe Signal-LED zu blinken: Die Einstellhilfe ist aktiviert.

Während dieser Modus aktiv ist, bleibt die Ausgangsstufe im sicheren Zustand ("0").

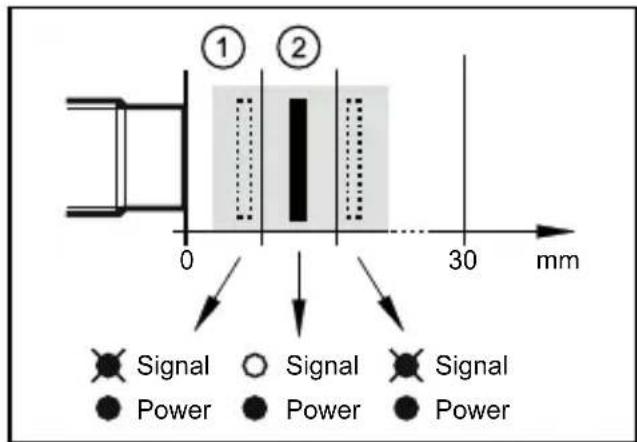

8.2 Freigabezone ermitteln

Wenn die Einstellhilfe aktiviert ist, kann durch Bewegen des Bedämpfungselements (oder des Sensors, wenn das Target fest angebracht ist) die Freigabezone ermittelt werden.

1: Nahbereichzone
2: Freigabezone

Sobald das Target in die Freigabezone gelangt, erlischt die gelbe LED.

Wenn sich das Target in einer der Richtungen außerhalb der Freigabezone befindet, beginnt die LED wieder zu blinken.

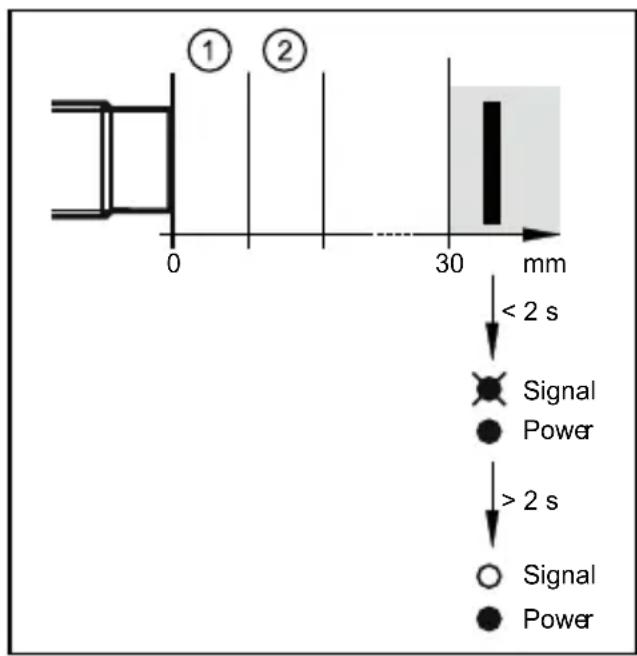

8.3 Deaktivierung der Einstellhilfe

Wird der Sensor für mehr als 2 s entdämpft (> 30 mm), wird die Einstellhilfe ausgeschaltet und die gelbe Signal-LED schaltet ab.

Dies kann auch durch eine Spannungsunterbrechung erreicht werden.

1: Nahbereichzone
2: Freigabezone

9 Betrieb

9.1 Schaltzustand der Ausgänge

9.1.1 Der sichere Zustand

Der sichere Zustand ist der ausgeschaltete Zustand (stromloser Zustand: Logisch "0") von mindestens einem der Ausgänge A1 oder A2 (OSSDs).

Ist einer der Ausgänge A1 oder A2 ausgeschaltet, muss die nachgeschaltete sicherheitsgerichtete Logikeinheit das Gesamtsystem in den als sicher definierten Zustand bringen.

9.1.2 Der geschaltete Zustand

Ist das Bedämpfungselement in der Freigabezone und liegt kein Sensorfehler vor, werden beide Ausgänge A1 und A2 (OSSDs) freigegeben (Logisch "1").

9.1.3 Ausgangskenndaten

Die Ausgangskenndaten sind angelehnt an die Kenndaten des Eingangs nach EN 61131-2 Typ 1 oder 2:

Logisch "1" ≥ 15 V 2...15 mA
≥ 11 V 15...30 mA
Logisch "0" ≤ 5 V Reststrom 0,2 mA *)

*) pull-down Strom typ. 30 mA

Die Schnittstelle entspricht Interface Typ C Klasse 0 entsprechend dem ZVEI Positionspapier "Klassifizierung binärer 24-V-Schnittstellen mit Testung im Bereich der Funktionalen Sicherheit".

9.1.4 Querschluss / Kurzschluss

• Ein Querschluss zwischen beiden Ausgängen (A1 und A2) wird von dem Sicherheitssensor erkannt und führt zur Abschaltung der Ausgänge (OSSDs) bei der nächsten Sicherheitsanforderung. Die Ausgänge A1 und A2 bleiben ausgeschaltet, bis der Fehler behoben und ein Spannungsreset durchgeführt wurde.
• Ein Querschluss (Kurzschluss) zwischen einem der beiden Ausgänge (A1 bzw. A2) und der Versorgungsspannung führt zur Ausschaltung des anderen Ausgangs (A2 bzw. A1) bei einer Sicherheitsanforderung.

9.2 Betriebsmodus

Die Dauer der vorhergehenden Entdämpfung ist entscheidend dafür, ob die gelbe Signal-LED zeitverzögert ( 9.2.1) oder sofort ( 9.2.2) schaltet, wenn ein Bedämpfungssobjekt in die Freigabezone gelangt. In jedem Fall schalten die Ausgänge ohne zeitliche Verzögerung ein.

Bei Entdämpfung schalten die Ausgänge und die gelbe Signal-LED ohne Zeitverzögerung ab.

Bei Bedämpfung in der Nahbereichzone schalten die Ausgänge sofort ab, während die gelbe Signal-LED erst nach einer Zeitverzögerung von ca. 2 s erlischt. Mit dem Abschalten der Signal-LED werden gleichzeitig die Ausgänge im ausgeschalteten Zustand gehalten. Dadurch ist eine Wiedereinschaltung in der Freigabezone nicht mehr möglich. Eine Freigabe erfolgt entweder durch eine Entdämpfung (>30 mm) von mehr als 2 s oder durch eine Spannungsunterbrechung (→5.2 Maßnahmen gegen einfaches Umgehen).

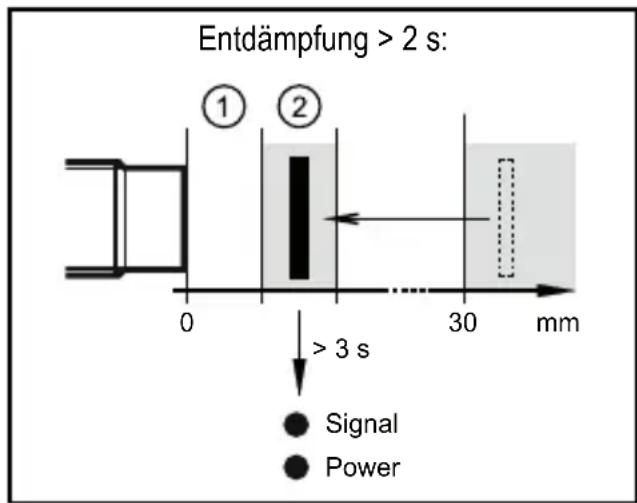

9.2.1 Verzögertes Schalten der Signal-LED

Entdämpfung > 2 s: ① ② 0 30 mm > 3 s Signal Power

War das Bedämpfungselement länger als ca. 2 s vom Sensor entfernt (> 30 mm), schaltet die gelbe Signal-LED bei Bedämpfung in der Freigabezone mit einer Zeitverzögerung von ca. 3 s ein.

Dies ist auch der Fall, wenn sich das Bedämpfungselement bei Spannungseinschaltung in der Freigabezone befindet.

1: Nahbereichzone
2: Freigabezone

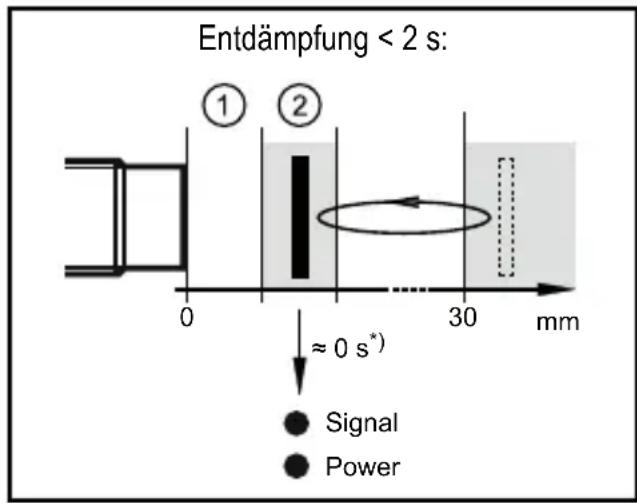

9.2.2 Unverzögertes Schalten der Signal-LED

Entdämpfung < 2 s: ① ② 0 30 mm ≈ 0 s*) Signal Power

War das Bedämpfungselement weniger als 2 s vom Sensor entfernt (> 30 mm), schaltet die gelbe Signal-LED bei Bedämpfung in der Freigabezone ohne Zeitverzögerung ein.

1: Nahbereichzone
2: Freigabezone

*) außer bei erster Betriebnahme

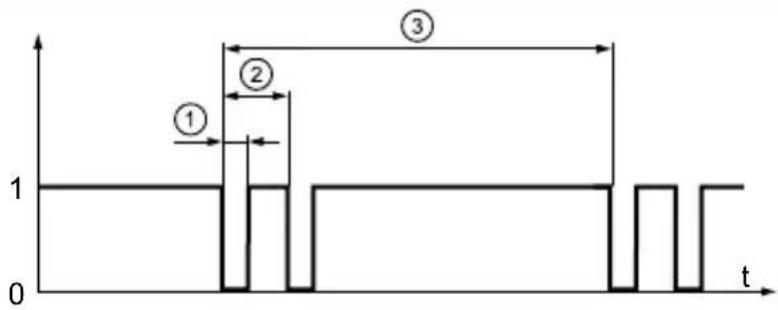

9.3 Reaktionszeiten

Reaktionszeit auf Sicherheitsanforderung(Entfernen aus der Freigabezone)	≤ 50 ms
Reaktionszeit bei Annäherung in Nahbereichzone(nicht sicherheitsrelevante Zone)	≤ 100 ms
Reaktionszeit bei Annäherung in die Freigabezone (Freigabezeit) typ.	100 ms≤ 200 ms
Risikozeit / Fehlerreaktionszeit bei sicherheitsrelevanten Fehlern ≤ 100 ms
Zulässige Verweildauer im Nahbereich ca. 2 s
Verzögerungszeit zur Aktivierung der Einstellhilfe (→ 8.1) ca. 5 s
Verweilzeit im entdämpften Zustand (≥ 30 mm) zur Rückkehr in den Betriebsmodus (→ 8.3 Deaktivierung der Einstellhilfe)	ca. 2 s
Gleichzeitigkeit der Ein- und Abschaltung der Ausgänge bei Sicherheitsanforderung	≤ 50 ms
Testimpulsdauer t_max an A1/A2 max. 1 ms
Testimpulsintervall Tp (2) [Impulspaket] min. 2 ms	max. 5 ms

LED Betriebszustand Ausgänge A1				A2(OSSD) (OSSD)
○○	Signal Power	Keine Spannungsversorgung Beide Ausgänge ausgeschaltet		0	0
○※	Signal Power	Unterspannung 0 0
○※	Signal Power	Überspannung Beide Ausgänge ausgeschaltet		0	0
		Sensorfehler(→ 11 Fehlerbehebung)	Ein Ausgang oder beide Ausgänge ausgeschaltet	0100	100
○●	Signal Power	a) Betriebsmodus: Bedämpfungselement im gesichterten Ausschaltabstand zum Sensor (> 30 mm)b) Einstellhilfe: Bedämpfungselement innerhalb der Freigabezone	Beide Ausgänge ausgeschaltet	0	0
※●	Signal Power	Einstellhilfe: Bedämpfungselement innerhalb Nahbereichszone oder in unmittelbarer Nähe der Freigabezone	Beide Ausgänge ausgeschaltet	0	0
●●	Signal Power	Betriebsmodus: Bedämpfungselement innerhalb der Freigabezone	Beide Ausgänge freigegeben	1	1

10 Technische Daten

80 69 67 39 15 M12 x 1 LED 4 x 90° 36 5 M30 x 1,5

DE

CE

TVNORD

Produktmerkmale

Induktiver Sicherheitssensor

Metallgewinde M30 x 1,5

M12-Steckverbindung

Freigabezone 6...12 mm; [nb] nicht bündig einbaubar

Entspricht den Anforderungen:

EN ISO 13849-1: 2015 Kategorie 3 PL e

IEC 61508: SIL 3

IEC 62061: SILcl 3

Einsatzbereich

Betriebsart Dauerbetrieb (wartungsfrei)

Elektrische Daten

Elektrische Ausführung DC PNP

Betriebsspannung 24 DC (19,2...30 [M])

Bemessungsisolationsspannung 30 [V]

Stromaufnahme < 30 [mA]

Schutzklasse III

Verpolungsschutz ja

Ausgänge

Ausgangsfunktion 2 x OSSD (A1 und A2)

Ausgangskenndaten Interface Typ C Klasse 0

Ausgangsspannung bei 24 V Kompatibel mit EN 61131-2 Eingänge Typ 1, 2, 3

Spannungsabfall < 2,5; (100 mA)

[V]

Strombelastbarkeit 100

[mA]

Kurzschlussschutz ja

Max. kapazitive Last CL_max 20 [nF]

Erfassungsbereich

Freigabezone	[mm]	6...12
Gesicherter Ausschaltabstand s (ar)	[mm]	30

Reaktionszeiten

Bereitschaftsverzögerungszeit [s]	5
Reaktionszeit auf [ms]
Sicherheitsanforderung	≤ 50

Reaktionszeit bei Annäherung in [ms] die Freigabezone (Freigabezeit) ≤ 200 Risikozeit (Fehlerreaktionszeit) ≤ 100ns

Umgebungsbedingungen
Einsatzort Klasse C nach EN 60654-1 Wettergeschützter Einsatzort

Umgebungstemperatur [°C]	-25...70, für Gebrauchsdauer ≤ 87600 h10...40, für Gebrauchsdauer ≤ 175200 h
Temperaturänderungsrate 0,5 [K/min]
Max. zulässige relative [%]	5...95, kurzzeitig
Luftfeuchtigkeit	5...70, dauerhaft
Luftdruck 80...106 [kPa]
Höhe über NN ≤ 2000 [m]
Ionisierende Strahlung nicht zulässig
Salznebel nein
Schutzart IP 68 / IP 69K

Zulassungen / Prüfungen

EMV	IEC 60947-5-2
	IEC 60947-5-3
	EN 61000-4-2 ESD: 6 kV CD / 8 kV AD
	EN 61000-4-3 HF gestrahlt: 20 V/m
	EN 61000-4-4 Burst: 2 kV
	EN 61000-4-6 HF leitungsgebunden: 10 V
	EN 61000-4-8: 30 A/m
	EN 55011:	Klasse B
Schockfestigkeit	IEC 60947-5-2
Vibrationsfestigkeit	IEC 60947-5-2

Sicherheitskennwerte

Gebrauchsdauer TM (Mission Time) [h]	≤ 175200, (20 Jahre)
Sicherheitstechnische [1/h]
Zuverlässigkeit PFHd	1E-08

Mechanische Daten

Einbauart	nicht bündig einbaubar
Gehäusewerkstoffe	V4A (1.4404); PBT
Gewicht [kg]	0,255

Anzeigen / Bedienelemente

Anzeige

LED gelb (Signal); LED grün (Power)

Elektrischer Anschluss

Anschluss	M12-Steckverbindung; Kontakte vergoldet
Anschlussbelegung

1: Sicherheitsgerichtete Logikeinheit

Zubehör
Zubehör (mitgeliefert) 2 Befestigungsmuttern
Bemerkungen
Bemerkungen	Wenn nicht anders angegeben, beziehen sich alle Daten im gesamten Temperaturbereich auf eine Referenzmessplatte nach IEC 60947-5-2 (FE360 = ST37K) 45x45x1 mm.
Verpackungseinheit 1 [Stück]

11 Fehlerbehebung

LED-Anzeige → 9.4

DE

Problem Mögliche Ursache	Fehlerbehebung
Keine LED-Anzeige Keine S	Spannungsversorgung Spannung	einschalten
Power-LED blinkt und Sensor schaltet nicht	UnterspannungÜberspannung	Spannung korrigieren(→ 10 Technische Daten)
Sensor schaltet nicht, auch nach Entdämpfung und erneuter Bedämpfung	Sensor wurde in den sicheren Zustand gebracht (Logisch "0"). Ursache:Querschluss zwischen beiden Ausgängen A1 und A2Querschluss zwischen einem Ausgang (A1 oder A2) und der VersorgungsspannungFehler innerhalb des Sensors erkannt	Querschluss behebenGerät austauschen
Nahbereichszone fehlt Bedämpfungselement verschiebt aufgrund seiner Beschaffenheit (Material, Form, Größe) die Freigabezone bis direkt vor die Sensorfläche		Wenn möglich, Material, Form oder Größe des Bedämpfungselements ändern(→ 5.1 Freigabezone)

12 Wartung, Instandsetzung und Entsorgung

Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhaltung notwendig.

Das Gerät darf nur vom Hersteller repariert werden.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.

13 Begriffe und Abkürzungen

OSSD Output Signal Switch Device Ausgangssignal-Schaltelement
PDDB Proximity devices with definedbehaviour under fault conditions		Näherungsschalter mit einem definiertenVerhalten unter Fehlerbedingungen
PFH(PFH _D )	Probability of (dangerous) Failu-re per Hour	Wahrscheinlichkeit eines (gefahrbringenden)Ausfalls pro Stunde.
PL Performance Level PL nach EN ISO 13849-1
SIL Safety Integrity Level Sicherheits-Integritätslevel		SIL 1-4 nach IEC 61508. Je höher der SIL,desto geringer die Wahrscheinlichkeit für dasVersagen einer Sicherheitsfunktion.
SIL _cl	Safety Integrity Levelclaim limit	Sicherheits-IntegritätslevelEignung(nach IEC 62061)
T _M	Mission time Einsatzdauer entsprechend IEC 60947-5-3(= max. Gebrauchsdauer)

Contents

The interface corresponds to interface type C class 0 according to the ZVEI position paper "Klassifizierung binärer 24-V-Schnittstellen mit Testung im Bereich der Funktionalen Sicherheit" (Classification of binary 24V interfaces tested with regard to functional safety).

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — FR — GI701S-04 — 12.12.2017

EU – Konformitätserklärung

Die EU-Konformitätserklärung gilt für folgende Geräte:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller

Wir bestätigen die Übereinstimmung mit den einschlägigen Bestimmungen der europäischen Richtlinie(n):

2006/42/EG – gemäß Artikel 12 (3) a)

Fundstelle der angewandten Normen:

Bevollmächtigte Person zur Zusammenstellung der technischen Unterlagen

(Ort und Datum der Ausstellung)

Dokument-Nr.: 8003211
