Produkttyp	Kabelloser Stielsauger
Marke	Cleanmaxx
Modell	09218
Stromversorgung	14,8 V DC (Li-Ion-Akku 2000 mAh)
Leistung	50 W
Ladezeit	Ca. 4 bis 5 Stunden
Akkutyp	Herausnehmbarer Li-Ion-Akku
Netzteil	Eingang 100-240 V ~ 50/60 Hz, Ausgang 18 V DC 500 mA
Lieferumfang	Motoreinheit, Staubbehälter, Filterhalter, Schaumstofffilter, HEPA-Filter, Verlängerungsrohr, Turbobürste, Saugdüse, Rundbürste, Aufsatzadapter, Wandhalterung mit Ladestation, Akku, Netzteil, Bedienungsanleitung
Enthaltenes Zubehör	Turbobürste, Saugdüse, Rundbürste, Aufsatzadapter
Fassungsvermögen Staubbehälter	Ca. 0,5 L (Schätzung)
Filter	Schaumstofffilter und HEPA-Filter (trocken waschbar)
Geräuschpegel	Nicht angegeben (Schätzung 75 dB)
Verwendung	Haushalt, nur Trockensaugen
Wartung	Staubbehälter nach jedem Gebrauch leeren; Filter regelmäßig reinigen; Filter nicht mit Wasser waschen
Sicherheit	Keine Flüssigkeiten aufsaugen; Nicht in der Nähe von Flammen verwenden; Außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren
Ersatzteile	Akku, Netzteil, Filter, Turbobürste, Düsen (erhältlich über Kundendienst)
Reparierbarkeit	Nicht selbst öffnen oder reparieren; Kundendienst kontaktieren
Garantie	Gesetzliche Garantie; Schäden durch unsachgemäße Verwendung ausgeschlossen
Allgemeine Informationen	Artikelnummer 09107; Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - 09218 Cleanmaxx

Wie lade ich den Akku des Staubsaugers Cleanmaxx 09218 auf?

Der Akku wird über die Wandladestation geladen. Schließen Sie das Netzteil an eine Steckdose an, setzen Sie den Akku bis zum Einrasten in die Station ein. Die rote Leuchte zeigt den Ladevorgang an; die grüne Leuchte allein zeigt vollständige Ladung an (ca. 4 bis 5 Stunden).

Warum saugt mein Staubsauger nicht mehr richtig?

Mehrere mögliche Ursachen: schwacher Akku (aufladen), voller Staubbehälter (leeren), verschmutzte Filter (trocken reinigen) oder verstopfte Saugöffnung (Verstopfung beseitigen).

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Nein, niemals. Dieser Staubsauger ist nur für Trockenstaub ausgelegt. Das Aufsaugen von Flüssigkeiten kann den Motor beschädigen und ein Stromschlagrisiko darstellen.

Wie reinige ich die Filter des Cleanmaxx 09218?

Entfernen Sie den Staubbehälter, nehmen Sie den Schaumstofffilter und den Filterhalter mit dem HEPA-Filter heraus. Schütteln oder bürsten Sie sie vorsichtig. Waschen Sie die Filter niemals mit Wasser; nur der Filterhalter kann gespült und vor dem Zusammenbau vollständig getrocknet werden.

Was tun, wenn der Akku nicht mehr lädt?

Überprüfen Sie, ob das Netzteil richtig eingesteckt ist und der Akku korrekt in der Station sitzt. Versuchen Sie eine andere Steckdose. Wenn die Leuchte nicht aufleuchtet, könnten Netzteil oder Akku defekt sein; kontaktieren Sie den Kundendienst.

Wie leere ich den Staubbehälter?

Entfernen Sie den Staubbehälter von der Motoreinheit durch Drehen im Uhrzeigersinn. Öffnen Sie den Boden durch leichtes Ziehen. Leeren Sie den Schmutz, schließen Sie den Boden mit einem Klick. Setzen Sie den Behälter wieder ein, indem Sie gegen den Uhrzeigersinn drehen.

Der Staubsauger gibt einen seltsamen Geruch ab: Ist das normal?

Ja, beim ersten Gebrauch kann ein Geruch auftreten. Er verschwindet normalerweise nach einigen Anwendungen. Wenn der Geruch anhält, überprüfen Sie, ob die Filter sauber sind und nichts blockiert ist.

Welches Zubehör kann ich mit dem Cleanmaxx 09218 verwenden?

Das Gerät wird mit einer Turbobürste (für Böden und Teppiche), einer Saugdüse (für Ecken und Polster), einer Rundbürste (für Möbel und Fußleisten) und einem Aufsatzadapter geliefert. Verwenden Sie nur Originalzubehör.

Wie verstaut man den Staubsauger nach dem Gebrauch?

Hängen Sie das Gerät an die Wandhalterung mit der Saugöffnung nach unten. Lagern Sie es an einem kühlen, trockenen Ort. Bei längerer Nichtverwendung den Akku entfernen.

Was tun, wenn während des Saugens Staub aus dem Gerät austritt?

Überprüfen Sie, ob Staubbehälter, Filterhalter und Filter korrekt positioniert und geschlossen sind. Wenn die Filter stark verschmutzt oder beschädigt sind, reinigen oder ersetzen Sie sie. Kontaktieren Sie den Kundendienst für neue Filter.

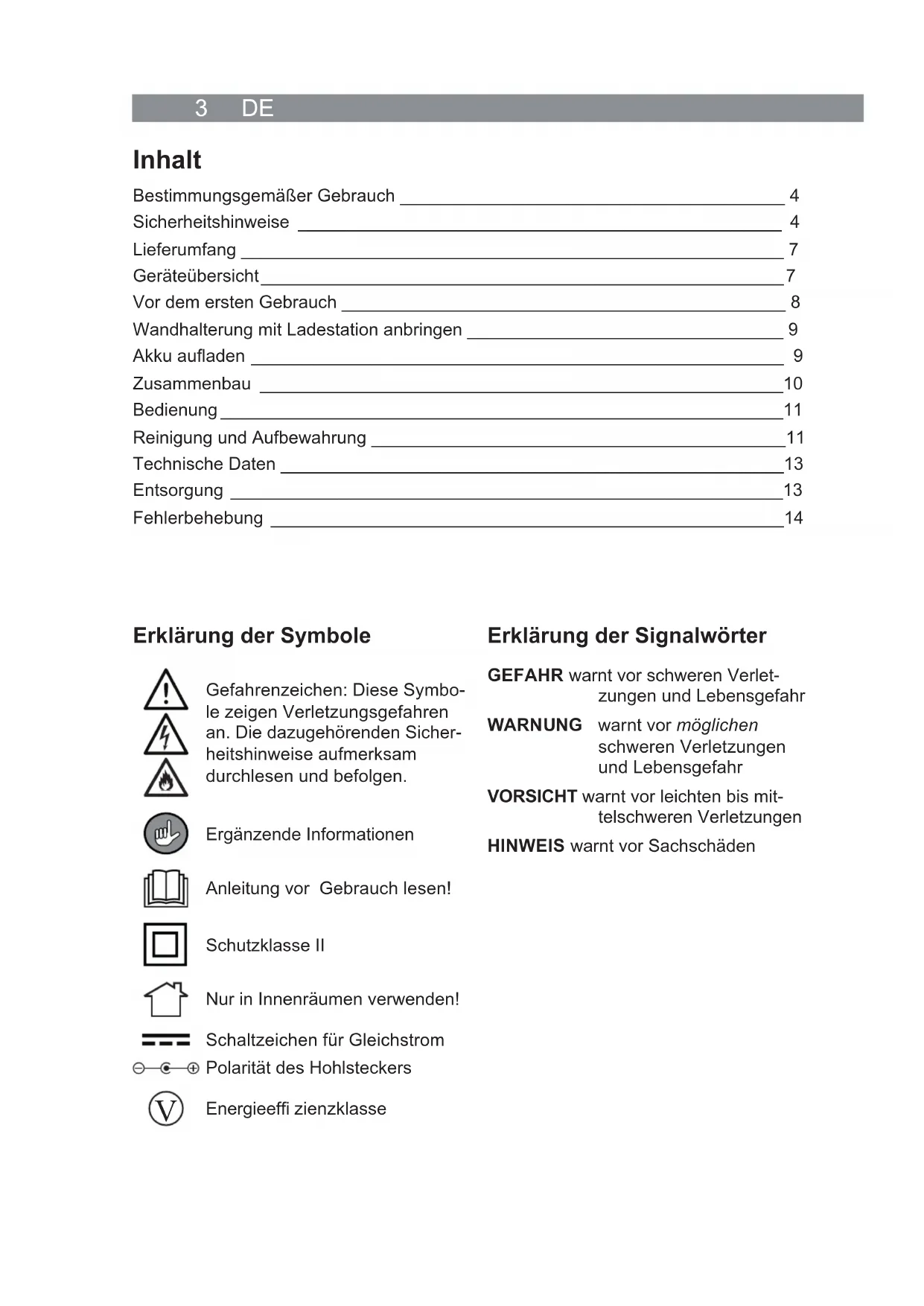

BEDIENUNGSANLEITUNG 09218 Cleanmaxx

Bestimmungsgemäßer Gebrauch 4

Sicherheitshinweise 4

Lieferumfang 7

Geräteübersicht 7

Vor dem ersten Gebrauch 8

Wandhalterung mit Ladestation anbringen 9

Akku aufladen 9

Zusammenbau 10

Bedienung 11

Reinigung und Aufbewahrung 11

Technische Daten 13

Entsorgung 13

Fehlerbehebung 14

Erklärung der Symbole

Gefahrenzeichen: Diese Symbole zeigen Verletzungsgefahren an. Die dazugehörenden Sicherheitshinweise aufmerksam durchlesen und befolgen.

Ergänzende Informationen

Anleitung vor Gebrauch lesen!

Schutzklasse II

Nur in Innenräumen verwenden!

Schaltzeichen für Gleichstrom

⊖—●—⊕ Polarität des Hohlsteckers

Erklärung der Signalwörter

GEFAHR warnt vor schweren Verletzungen und Lebensgefahr

WARNUNG warnt vor möglichen schweren Verletzungen und Lebensgefahr

VORSICHT warnt vor leichten bis mittelschweren Verletzungen

HINWEIS warnt vor Sachschäden

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für diesen akkubetriebenen Handstaubsauger entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und bewahren Sie diese zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Anleitung mitzugeben. Sie ist Bestandteil des Gerätes.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden.

Sollten Sie Fragen zum Gerät sowie zu Ersatz-/Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Website:

www.dspro.de/kontakt

Bestimmungsgemäßer Gebrauch

- Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen.

Auf keinen Fall folgende Dinge aufsaugen:

• Flüssigkeiten oder nasse Stoffe (z. B. nasses Teppich-Shampoo)
  – glühende Asche, Zigarettenkippen, Streichhölzer etc.

• brennbare oder entzündliche Stoffe
  – sehr feinen Staub (z. B. Betonstaub), Asche oder Toner
  – spitze, harte Gegenstände, z. B. größere Glassplitter

• Das Gerät ist für den privaten Hausgebrauch, nicht für eine gewerbliche Nutzung bestimmt.

• Das Gerät nur wie in der Anleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.
  ■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Kinder jünger als 8 Jahre und Tiere sind vom Gerät und dem Steckernetzteil fernzuhalten.
  Das Gerät ist bei Nichtbenutzung, vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets auszuschalten.
  Das Gerät, die Ladestation und das Steckernetzteil niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können.
  Den Akku ausschließlich mit dem mitgelieferten Steckernetzteil und der Ladestation aufladen. Mit dem mitgelieferten Steckernetzteil bzw. der Ladestation keine anderen Geräte aufl aden.
  Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbetriebnahme auf Beschädigungen überprüfen. Nur benutzen, wenn das Gerät keine Schäden aufweist! Wenn das Gerät oder das Steckernetzteil des Gerätes beschädigt sind, müssen diese durch den Hersteller, Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.

GEFAHR – Stromschlaggefahr!

- Nur in geschlossenen Räumen verwenden und lagern.

Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden.
■ Die Ladestation und das Steckernetzteil niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind.
- Niemals Flüssigkeiten aufsaugen. Keine Flüssigkeiten in den Staubbehälter füllen. Die Motoreinheit von Feuchtigkeit oder Nässe fernhalten!
Soll das Gerät als Handstaubsauger für die Reinigung eines PKWs genutzt werden, darauf achten, dass das Gerät keinem Regen oder Feuchtigkeit ausgesetzt wird.

WARNUNG – Verletzungsgefahr!

Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.
Strangulationsgefahr! Sicherstellen, dass das Kabel des Steckernetzteils stets außer Reichweite von Kleinkindern und Tieren ist.
Verätzungsgefahr! Sollte der Akku ausgelaufen sein, Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend einen Arzt aufsuchen.
Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie könnten sich festsaugen. Sollte sich der Staubsauger doch einmal festsaugen, das Gerät sofort ausschalten.
■ Sturzgefahr! Darauf achten, dass das angeschlossene Steckernetzteil keine Stolper gefahr darstellt.

WARNUNG – Brandgefahr!

Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche Substanzen oder giftige sowie explosive Dämpfe befinden.
Die Wandhalterung mit Ladestation nicht in der Nähe von leicht entzündbaren Materialien (Gardinen, Textilien, etc.) anbringen.
Das Gerät während des Betriebs und Ladens nicht abdecken, um einen Gerätebrand zu vermeiden. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind.
Im Brandfall: Nicht mit Wasser löschen! Flammen mit einer feuerfesten Decke oder einem geeigneten Feuerlöscher ersticken.

HINWEIS – Risiko von Material- und Sachschäden

Das Steckernetzteil nur an eine vorschriftsmäßig installierte Steckdose mit Schutzkontakten, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann.
Das Steckernetzteil aus der Steckdose ziehen, wenn während des Ladens ein Fehler auftritt oder vor einem Gewitter.
- Beim Herausziehen aus der Steckdose immer am Steckernetzteil und nie am Kabel des Steckernetzteils ziehen!
Darauf achten, dass das Kabel des Steckernetzteils nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. Das Kabel nicht um das Steckernetzteil wickeln (Gefahr von Kabelbruch).
Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Staubbehälter, der Zykloneinsatz und die Motorfilter müssen eingesetzt und unbeschädigt sein! Würde Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommen.
Das Gerät vor Hitze, offenem Feuer, Minustemperaturen, lang anhaltender Feuchtigkeit, Nässe und Stößen schützen.
- Nur Original-Zubehörteile des Herstellers verwenden.
- Keine schweren Gegenstände auf das Gerät, das Steckernetzteil oder das Kabel des Steckernetzteils legen oder stellen.

HINWEIS – Risiko von Material- und Sachschäden durch Akkus

Nur den in den technischen Daten angegebenen Batterietyp verwenden.
Einen ausgelaufenen Akku sofort aus dem Gerät nehmen. Die Kontakte reinigen, bevor ein neuer Akku eingelegt wird.
Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden.

Lieferumfang

• Motoreinheit
  • Staubbehälter
• Filterhalter
  • Motorfilter: Schaumstofffilter und HEPA-Filter
  • Verlängerungsrohr
• Turbodüse
• Fugendüse
  • Bürstendüse
• Düsenadapter
• Wandhalterung mit integrierter Ladestation inkl. Befestigungsmaterial
• Akku
• Steckernetzteil
  • Anleitung

Den Lieferumfang auf Vollständigkeit und Transportschäden überprüfen. Falls die Bestandteile Schäden aufweisen, diese nicht (!) verwenden, sondern den Kundenservice kontaktieren.

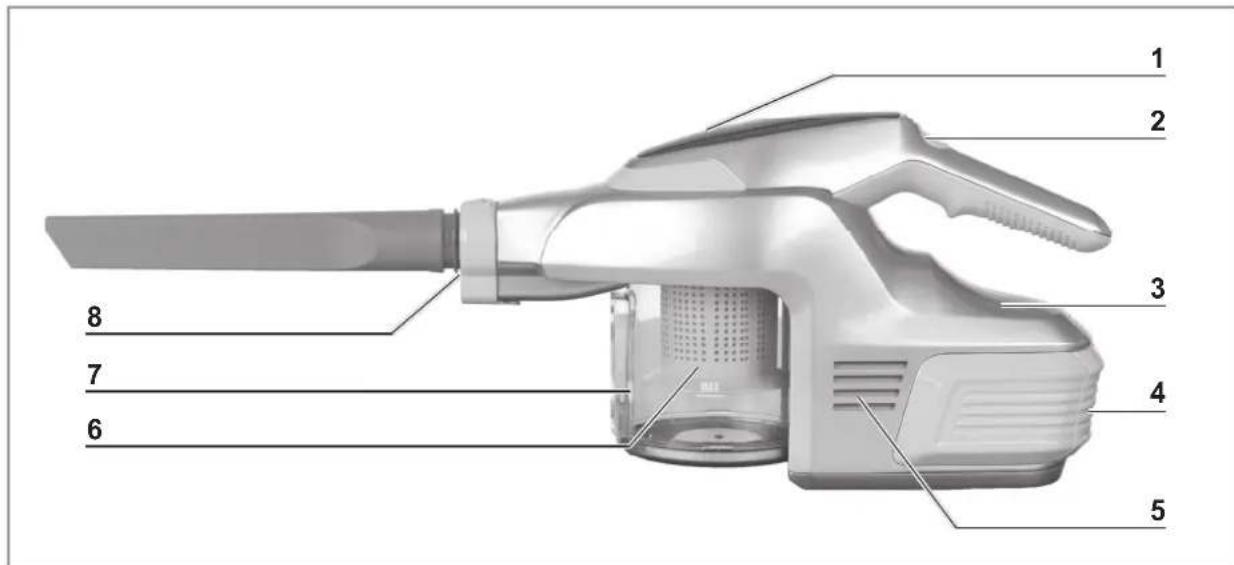

Geräteübersicht

1 2 3 4 5 6 7 8

1 Akkukstandsanzeige
2 Ein-/Ausschalter
3 Motoreinheit
4 Akku (abnehmbar)

5 Lüftungsschlitze
6 Filterhalter mit 2 Motorfi Itern
7 Staubbehälter
8 Saugöffnung

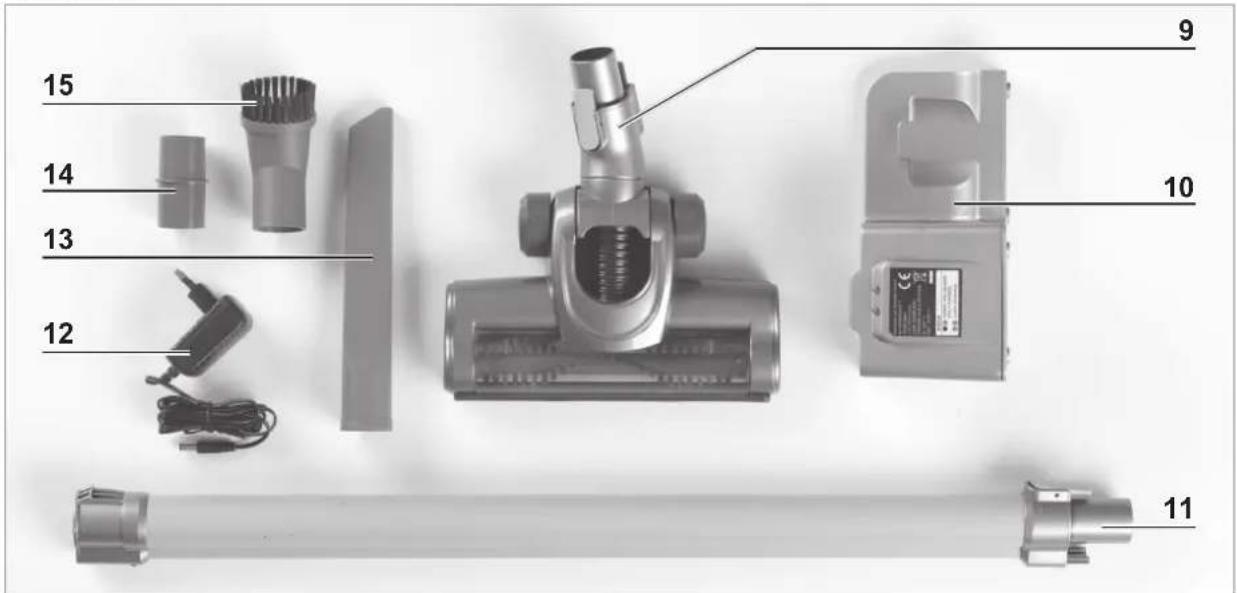

Zubehör

15 14 13 12 9 10 11

9 Turbodüse

10 Wandhalterung mit Ladestation

11 Verlängerungsrohr

12 Steckernetzteil

13 Fugendüse

14 Düsenadapter

15 Bürstendüse

• Die Turbodüse (9) ist sowohl für Teppiche als auch für glatte Böden geeignet. Sie verfügt über eine rotierende Bürste für eine bessere Aufnahme von Haaren und Fusseln.
• Die Fugendüse (13) ist für Polsterungen, die Innenreinigung von PKWs und alle Ecken und Winkel, die mit anderen Düsen nicht erreicht werden können, geeignet.
• Die Bürstendüse (15) ist für alle unebenen Gegenstände, Möbel, Lampenschirme, Profi I- und Fußleisten, Fensterbänke etc. geeignet.
- Der Düsenadapter (14) wird zum Anbringen der Fugendüse sowie der Bürstendüse benötigt.
• Die Wandhalterung mit integrierter Ladestation (10) ist zum platzsparenden Verstauen des Gerätes sowie zum Laden des Akkus bestimmt.

Vor dem ersten Gebrauch

BEACHTEN!

- Niemals das Typenschild und eventuelle Warnhinweise entfernen!

1. Vor der Benutzung des Gerätes sämtliches Verpackungsmaterial sowie eventuell vorhandene Etiketten, die sich am Gerät befinden und zum Transportschutz bzw. zur Werbung dienen, entfernen.
2. Die Wandhalterung mit Ladestation (10) anbringen (siehe Kapitel „Wandhalterung mit Ladestation anbringen“).
3. Den Akku (4) aufladen (siehe Kapitel „Akku aufladen“).

Wandhalterung mit Ladestation anbringen

BEACHTEN!

Zum Aufhängen der Wandhalterung mit Ladestation das mitgelieferte Befestigungsmaterial verwenden. Bei Unsicherheit, ob das mitgelieferte Befestigungsmaterial für die Wand geeignet ist, im Fachhandel beraten lassen.
■ Die Wandhalterung mit Ladestation an eine sichere und feste Stelle hängen.
■ Vor dem Bohren sicherstellen, dass hinter der beabsichtigten Bohrstelle keine Rohre oder Leitungen verlaufen.

1. Löcher im korrekten Abstand in die Wand bohren und mit Dübeln versehen.
2. Die Schrauben in die Dübel schrauben. Sie sollten ca. 5 mm aus der Wand herausstehen.
3. Die Wandhalterung mit Ladestation an den Schrauben einhängen.

Akku aufl aden

• Den Akku (4) vor der ersten Inbetriebnahme unbedingt vollständig aufladen, um die maximale Ladekapazität zu erreichen. Das Laden des Akkus dauert bis zu 5 Stunden.

• Der Akkustand wird durch ein Batteriesymbol mit drei grünen Balken in der Akkustandanzeige (1) angezeigt. Wenn nur der letzte Balken rot leuchtet, ist der Akkustand niedrig und der Akku muss geladen werden.

• Das Gerät ausschalten und den Akku wie folgt herausnehmen: Die Entriegelungstaste am Akku drücken und den Akku gleichzeitig aus dem Gerät herausziehen.

• Vor dem Einlegen des Akkus in die Ladestation prüfen, ob die Kontakte sauber sind, und diese gegebenenfalls reinigen.

18 16 17

1. Den Akku in die Ladestation (10) einsetzen. Die zwei Kontakte des Akkus müssen an den zwei Kontakten in der Ladestation liegen und der Akku muss hörbar einrasten.
2. Den Hohlstecker des Steckernetzteils (12) in die Anschlussbuchse (17) an der Ladestation stecken.

3. Das Steckernetzteil an eine vorschriftsmäßig installierte, gut zugängliche Steckdose anschließen. Die grüne Betriebsleuchte (16) und die rote Ladekontrollleuchte (18) leuchten auf. Der Akku wird geladen.

4. Wenn nur noch die grüne Betriebsleuchte leuchtet, ist der Akku voll aufgeladen.

5. Zuerst das Steckernetzteil vom Stromnetz und danach den Hohlstecker von der Ladestation trennen.
6. Die Entriegelungstaste am Akku drücken und den Akku aus der Ladestation herausziehen.
7. Den Akku ins Gerät einsetzen. Der Akku muss hörbar einrasten.

Zusammenbau

BEACHTEN!

■ Vor dem Wechseln des Zubehörs das Gerät immer ausschalten.

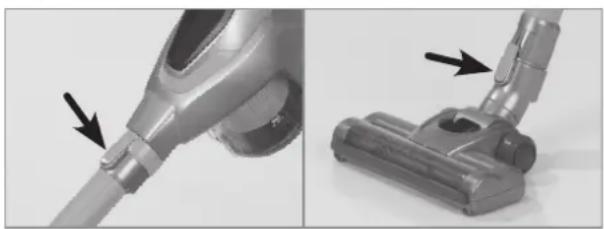

Turbodüse und Verlängerungsrohr anbringen / abnehmen

Für die Turbodüse (9) und das Verlängerungsrohr (11) wird kein Düsenadapter (14) benötigt.

- Anbringen: Das Verlängerungsrohr direkt auf die Saugöffnung (8) stecken. Der Verschluss muss hörbar einrasten. Die Turbodüse auf die gleiche Weise am Verlängerungsrohr anbringen.

Die Turbodüse kann nicht direkt an der Saugöffnung angebracht werden.

- Abnehmen: Die Entriegelungstaste am Verlängerungsrohr bzw. an der Turbodüse drücken und gleichzeitig das Verlängerungsrohr bzw. die Turbodüse herausziehen.

Düsen anbringen / abnehmen

Mit Ausnahme der Turbodüse (9) werden alle Düsen mit Hilfe des Düsenadapters (14) befestigt.

• Anbringen: Den Düsenadapter in die Saugöffnung (8) bzw. das Verlängerungsrohr (11) stecken. Auf den Düsenadapter die gewünschte Düse stecken.
• Abnehmen: Die Düse und den Düsenadapter aus der Saugöffnung bzw. dem Verlängerungsrohr herausziehen.

Staubbehälter abnehmen / einsetzen

zu auf

• Abnehmen: Den Staubbehälter (7) im Uhrzeigersinn drehen. Er löst sich von der Motoreinheit (3) und kann abgenommen werden.
• Einsetzen: Den Staubbehälter in die Motoreinheit einsetzen. Dabei ggf. leicht drehen, bis die Rastnasen des Staubbehälters richtig in den Aussparungen der Motoreinheit liegen. Den Staubbehälter gegen den Uhrzeigersinn in der Motoreinheit festdrehen. Die Entriegelungstaste des Staubbehälters muss sich nach dem Befestigen unterhalb der Saugöffnung (8) befinden.

Bedienung

BEACHTEN!

Vergewissern, dass auf der zu reinigenden Fläche keine größeren und / oder scharfen Gegenstände liegen.
Die MAX-Markierung des Staubbehälters beachten. Sollte während der Benutzung die Markierung erreicht sein, den Staubbehälter leeren. Den Staubbehälter nach jedem Gebrauch leeren und säubern. Auch die Motorfilter müssen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden.
Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die Betriebszeit pro Akkuladung. Nach dem Gebrauch den Akku aufladen (siehe Kapitel „Akku aufl aden“).

1. Je nach Bedarf Zubehör auswählen (siehe Kapitel „Geräteübersicht“ und „Zubehör“) und am Gerät anbringen (siehe Kapitel „Zusammenbau“).
2. Den Ein-/Ausschalter (2) drücken, um das Gerät einzuschalten. Das Gerät beginnt umgehend mit dem Saugvorgang.
3. Mit der Düse über die zu reinigende Stelle fahren.
4. Nach dem Staubsaugen das Gerät ausschalten, indem der Ein-/Ausschalter gedrückt wird.
5. Den Staubbehälter (7) leeren und reinigen (siehe Kapitel „Reinigung und Aufbewahrung“).

Reinigung und Aufbewahrung

BEACHTEN!

Die Motorfilter nicht in Wasser tauchen oder unter fließendem Wasser abspülen, um Beschädigungen der Motorfilter zu vermeiden. Sie sind weder waschmaschinennoch spülmaschinen- oder trocknergeeignet.
Zubehör, das mit Wasser gereinigt wird, muss beim Einsetzen in das Gerät vollständig trocken sein!
Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberfl ächen beschädigen.

Mit der Zeit können sich die Motorfilter verfärben. Dies ist normal und beeinträchtigt nicht die Funktionalität.

Staubbehälter leeren

1. Den Staubbehälter (7) von der Motoreinheit (3) abnehmen (siehe Kapitel „Zusammenbau“ – „Staubbehälter abnehmen / einsetzen“).
2. Den Staubbehälter über einen Mülleimer halten

1. Den Verschluss der Bodenklappe (19) vom Staubbehälter leicht wegziehen. Die Bodenklappe öffnet sich und der Schmutz fällt heraus.

2. Zum Verschließen die Bodenklappe auf den Staubbehälter drücken. Der Verschluss muss hörbar einrasten.

3. Den Staubbehälter in die Motoreinheit einsetzen (siehe Kapitel „Zusammenbau“ – „Staubbehälter abnehmen / einsetzen“).

Filter reinigen

1. Staubbehälter (7) leeren (siehe „Staubbehälter leeren“). Die Bodenklappe (19) nicht schließen.

2. Den Schaumstofffilter aus dem Staubbehälter herausnehmen.

3. In den Staubbehälter greifen. Den Filterhalter (21) im Uhrzeigersinn drehen, bis er sich löst und herausgenommen werden kann.

1. Den HEPA-Filter (20) aus dem Filterhalter herausziehen.

2. Die Filter und den Filterhalter ausklopfen und ggf. mit einer weichen Bürste säubern.

3. Den Filterhalter mit klarem Wasser abspülen. WICHTIG: Den HEPA-Filter und Schaumstofffi Iter nicht nass reinigen!

4. Den Staubbehälter bei Bedarf feucht auswischen.

5. Alle Teile vor dem Zusammenbau vollständig an der Luft trocknen lassen. WICHTIG: Niemals nasse oder feuchte Komponenten zusammenbauen oder an der Motoreinheit (3) anbringen! Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Motoreinheit und Zubehör reinigen

• Die Motoreinheit (3), das Verlängerungsrohr (11), die Fugendüse (13), die Bürsten-düse (15) und den Düsenadapter (14) bei Bedarf mit einem feuchten, weichen Tuch abwischen. Mit einem weichen Tuch nachtrocknen.

- Regelmäßig Haare und Fussel von den Düsen und Bürsten entfernen.

Turbodüse reinigen

Zur leichteren Reinigung kann die Bürste aus der Turbodüse (9) herausgenommen werden:

1. Auf der Unterseite der Turbodüse den Riegelverschluss in Richtung des kleinen Rädchens der Turbodüse schieben.

1. Den Riegel aufklappen und abnehmen.
2. Die Bürste herausnehmen und Verunreinigungen entfernen.
3. Die Bürste wieder einsetzen. Dabei zuerst das Ende mit der sternenförmigen Aussparung einsetzen.
4. Den Riegel einsetzen und den Riegelverschluss zurückschieben.

Aufbewahrung

• Das Gerät an einem kühlen, trockenen, vor direkter Sonneneinstrahlung geschütztem Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.
• Zur einfachen Aufbewahrung mit der Saugöffnung (8) nach unten in die mitgelieferte Wandhalterung einhängen.

Soll das Gerät längere Zeit nicht verwendet werden, sicherheitshalber den Akku entnehmen (siehe Kapitel „Zusammenbau“, „Akku abnehmen / einsetzen“).

Technische Daten

Gerät

Artikelnummer: 09107

Modellnummer: PC-P007E

Spannungsversorgung: 14,8 V DC (Li-Ion 2000mAh)

Leistung: 150 W

Akku-Ladedauer: ca. 4 – 5 Stunden

Akku-Betriebsdauer: ca. 15 – 18 Minuten (bei vollem Akku)

Steckernetzteil

Modellnummer: XS-180050EU / HYCH0101800500G / AD12J180050E / GQ12-180050-AG

Eingang: 100 – 240 V \~ 50 / 60 Hz

Ausgang: 18 V DC, 500 mA

Schutzklasse: II

Ladestation

Eingang: 18 V DC

Ausgang: 14,8 V DC

ID Anleitung: Z 09107 M DS V1.1 1018

Entsorgung

Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zuführen.

Dieser Artikel unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Diesen Artikel nicht als normalen Hausmüll, sondern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen.

Der Akku ist vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren.

Nicht versuchen, ein defektes elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche Ursache / Lösung
Das Gerät arbeitet nur langsam oder startet nicht.	Ist der Akku (4) leer? Den Akku aufladen.
Die Saugleistung ist zu schwach.	Ist der Akku zu schwach? Akku aufl aden.Ist der Staubbehälter (7) voll? Staubbehälter leeren.Sind die Motorfi Iter stark verschmutzt? Gemäß Kapitel „Reinigung und Aufbewahrung“ reinigen.Ist die Saugöffnung (8) verstopft? Das Gerät ausschalten und die Verstopfung entfernen.Es kann auch sein, dass einige Teilchen am Teppichboden festhängen oder zu groß / zu schwer sind, um vom Gerät aufgenommen zu werden. Diese Fremdkörper per Hand entfernen.
Beim Saugen entweicht Staub aus dem Gerät.	Kontrollieren, ob der Staubbehälter, der Filterhalter (21) und die Motorfilter korrekt eingesetzt sind und ggf. den Sitz korrigieren.Kontrollieren, ob der Staubbehälter geschlossen ist.Sind die Motorfilter stark verschmutzt? Gemäß Kapitel „Reinigung und Aufbewahrung“ reinigen.Sind die Motorfilter verschlissen oder beschädigt? Neue Motorfilter über den Kundenservice bestellen und ersetzen.
Die Akkustandanzeige (1) leuchtet nicht auf, wenn das Gerät an das Stromnetz angeschlossen ist.	Steckt das Steckernetzteil (12) richtig in der Steckdose und der Hohlstecker in der Anschlussbuchse (17) der Ladestation (10)?Ist die Steckdose defekt? Eine andere Steckdose probieren.Die Sicherung des Netzanschlusses überprüfen.
Seltsamer Geruch	Beim ersten Gebrauch des Gerätes ist ein Neugeruch normal, mit der Zeit verschwindet er.

DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Deutschland

Tel.: [phone]

(0 - 30 Ct. / Min in das dt. Festnetz. Kosten variieren je nach Anbieter.)

Alle Rechte vorbehalten.

Contents

Intended Use 16

www.dspro.de/kontakt

Intended Use

DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Deutschland

Tel.: [phone]

www.dspro.de/kontakt

Usage conforme

DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Allemagne

Tél. : [phone]

Technische gegevens 49

Afvoer 49

Beschermingsklasse II

www.dspro.de/kontakt

Beoogd gebruik

– brandbare of ontbrandbare stoffen

Beschermingsklasse: II

Laadstation

Ingang: 18 V DC

Uitgang: 14,8 V DC

Handleiding-ID: Z 09107 M DS V1.1 1018

Afvoer
