Produkttyp	Fensterreiniger und Flüssigkeitssauger
Marke	Cleanmaxx
Modell	02304 (auch kompatibel mit 00332, 01147, 01599, 02930)
Verwendung	Aufnahme von nassen Verschmutzungen und kleinen Flüssigkeitsmengen auf glatten Oberflächen
Stromversorgung	Li-Ion-Akku 3,7 V, 1500 mAh; Netzadapter 100-240 V~ 50/60 Hz, Ausgang 5 V DC, 600 mA
Leistung	10 W
Akkulaufzeit	Ca. 20 bis 28 Minuten
Ladezeit	Ca. 3 bis 3,5 Stunden
Behälterkapazität	100 ml
Schutzklasse (Gerät)	III / IPX6
Schutzklasse (Adapter)	II / IP44
Lieferumfang	Gerätekörper, Auffangbehälter, Gummilippendüse, Adapter, Sprühflasche, Reinigungsaufsatz, 2 Reinigungstücher, Bedienungsanleitung
Funktionen	Zwei Saugmodi (normal und stark), Lade- und Betriebsanzeige
Pflege und Reinigung	Auffangbehälter nach jedem Gebrauch leeren und ausspülen; Gummilippendüse reinigen; Reinigungstücher waschen
Sicherheit	Keinen trockenen Staub, Asche oder brennbare Materialien aufsaugen; außerhalb der Reichweite von Kindern aufbewahren; nicht eintauchen; nur den mitgelieferten Adapter verwenden
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Kundendienst über die Website des Herstellers; versuchen Sie nicht, das Gerät selbst zu reparieren
Allgemeine Informationen	Gewicht und Abmessungen nicht angegeben; Garantie schließt normale Abnutzung und nicht bestimmungsgemäße Verwendung aus

Häufig gestellte Fragen - 02304 Cleanmaxx

Wie lade ich das Gerät auf?

Schalten Sie das Gerät aus. Stecken Sie die Buchse des Adapters in das Gerät und dann den Adapter in eine Steckdose. Die Anzeige blinkt während des Ladevorgangs blau und leuchtet konstant, wenn der Ladevorgang abgeschlossen ist. Die Ladezeit beträgt ca. 3 bis 3,5 Stunden.

Was tun, wenn die Saugleistung schwach ist?

Überprüfen Sie, ob der Auffangbehälter voll ist; leeren Sie ihn bei Bedarf. Stellen Sie sicher, dass die Saugöffnung und die Düse nicht verstopft sind. Wenn das Problem weiterhin besteht, laden Sie den Akku auf.

Kann ich trockenen Staub aufsaugen?

Nein, dieses Gerät ist nur zum Aufsaugen von nassen Verschmutzungen und Flüssigkeiten ausgelegt. Saugen Sie niemals trockenen Staub, Asche oder brennbare Materialien auf.

Wie reinige ich den Auffangbehälter?

Schalten Sie das Gerät aus, entfernen Sie den Verschluss und leeren Sie das Wasser. Spülen Sie den Behälter, indem Sie klares Wasser aufsaugen, und leeren Sie ihn erneut. Lassen Sie alle Teile vollständig trocknen, bevor Sie sie wieder zusammenbauen.

Das Gerät schaltet sich nicht ein, was tun?

Überprüfen Sie, ob der Akku geladen ist. Wenn die Anzeige beim Anschließen nicht leuchtet, stellen Sie sicher, dass der Adapter richtig in der Steckdose und am Gerät eingesteckt ist. Versuchen Sie eine andere Steckdose oder überprüfen Sie die Sicherung des Stromkreises.

Wie verwende ich die Sprühflasche?

Füllen Sie die Flasche mit Wasser und Reinigungsmittel. Befestigen Sie den Reinigungsaufsatz und das Tuch. Sprühen Sie das Reinigungsmittel auf die Oberfläche, wischen Sie mit dem Tuch und saugen Sie die Flüssigkeit mit dem Gerät auf.

Wie lange hält der Akku?

Die Akkulaufzeit beträgt je nach Saugmodus ca. 20 bis 28 Minuten. Für eine optimale Leistung laden Sie den Akku nach jedem Gebrauch auf.

Kann ich das Gerät während des Ladens verwenden?

Nein, das Gerät darf nicht verwendet werden, während es am Stromnetz angeschlossen ist. Verwenden Sie es nur im Akkubetrieb.

Wie löse ich die Gummilippendüse?

Drücken Sie die Entriegelungstaste an der Düse, während Sie die Düse aus der Saugöffnung ziehen. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Düse entfernen.

Was tun, wenn das Gerät einen seltsamen Geruch abgibt?

Ein neuer Geruch ist bei den ersten Anwendungen normal. Wenn der Geruch anhält, überprüfen Sie, ob der Auffangbehälter sauber ist und keine Lüftungsöffnungen blockiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG 02304 Cleanmaxx

Bestimmungsgemäßer Gebrauch 4

Sicherheitshinweise 4

Lieferumfang 7

Geräteübersicht 7

Vor dem ersten Gebrauch 7

Akku aufladen 8

Gerät zusammenbauen 8

Benutzung 9

Reinigung und Aufbewahrung 10

Aufbewahrung 10

Fehlerbehebung 11

Technische Daten 12

Entsorgung 12

Akku ausbauen 13

Erklärung der Symbole

Gefahrenzeichen: Diese Symbole zeigen Verletzungsgefahren an. Die dazugehörenden Sicher heitshinweise aufmerksam durchlesen und befolgen.

Ergänzende Infor mationen

Gebrauchsanleitung vor Gebrauch lesen!

Schutzklasse II

Schutzklasse III

Nur in Innenräumen verwenden!

Schaltzeichen für Gleichspannung

Sichere elektrische Trennung

Polarität der Spannungsversorgung

Erklärung der Signalwörter

warnt vor schweren

GEFAHR Verletzungen und Lebensgefahr

warnt vor möglichen

WARNUNG schweren Verletzungen und Lebensgefahr

warnt vor leichten

VORSICHT bis mittelschweren Verletzungen

HINWEIS warnt vor Sachschäden

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für unseren Fensterreiniger entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Gebrauchsanleitung mitzugeben. Sie ist Bestandteil des Gerätes. Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Gebrauchsanleitung nicht beachtet werden.

Bitte beachten: Die in dieser Gebrauchsanleitung verwendeten Abbildungen können leichte Abweichungen zum tatsächlichen Produkt aufweisen.

Sollten Sie Fragen zum Gerät sowie zu Ersatz-/Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Website:

www.dspro.de/kontakt

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum Aufsaugen von nassem Schmutz und geringen Flüssigkeitsmengen auf glatten Oberfl ächen vorgesehen.
• Auf keinen Fall folgende Dinge aufsaugen:

-trockenen Staub
–glühende Asche, Zigarettenkippen, Streichhölzer etc.
-brennbare oder entzündliche Stoffe
-sehr feinen Staub (z. B. Betonstaub), Asche oder Toner
—spitze, harte Gegenstände, wie z. B. größere Glassplitter

• Das Gerät ist für den privaten Hausgebrauch, nicht für eine gewerbliche Nutzung bestimmt.
• Das Gerät nur wie in der Anleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung, Verkalkung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
- Kinder jünger als 8 Jahre und Tiere sind vom Gerät und dem Netzteil fernzuhalten. Unsachgemäße Bedienung kann zu Verletzungen und Stromschlägen führen.
Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen, dem Befüllen bzw. Leeren des Wassertanks oder vor dem Reinigen stets auszuschalten und vom Stromnetz zu trennen.
Den Akku ausschließlich mit dem mitgelieferten Adapter aufladen. Mit dem mitgelieferten Adapter keine anderen Geräte aufladen.
Das Gerät und Zubehör vor jeder Inbetriebnahme auf Beschädigungen überprüfen. Bei Beschädigungen nicht benutzen!
Das Gerät nicht auseinandernehmen und keine Veränderungen am Gerät vornehmen. Wenn das Gerät oder die Anschlussleitung beschädigt sind, müssen diese Teile durch den Hersteller, den Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.

GEFAHR – Stromschlaggefahr

Das Gerät nur in geschlossenen Räumen verwenden und lagern. Das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit betreiben.
Die Haupteinheit nicht in Wasser oder andere Flüssigkeiten tauchen, um Stromschläge zu vermeiden. Sicher stellen, dass diese nicht ins Wasser fallen oder nass werden kann, während sie an das Stromnetz angeschlossen ist.
Sollte die Haupteinheit ins Wasser fallen, während sie an das Stromnetz angeschlossen ist, sofort die Stromzufuhr unterbrechen. Nicht versuchen, das Gerät aus dem Wasser zu ziehen.
Das Gerät und die Anschlussleitung niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind.
■ Die Motoreinheit und die Anschlussleitung von Feuchtigkeit oder Nässe fernhalten!

WARNUNG – Verletzungsgefahr!

Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.
Strangulationsgefahr! Sicherstellen, dass die Anschlussleitung stets außer Reichweite von Kleinkindern und Tieren ist.

Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie könnten sich festsaugen. Sollte sich der Staubsauger doch einmal festsaugen, das Gerät sofort ausschalten.
Verätzungsgefahr durch Batteriesäure! Sollte der Akku ausgelaufen sein, den Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend einen Arzt aufsuchen.
Sturzgefahr! Darauf achten, dass das angeschlossene Netzkabel keine Stolpergefahr darstellt.

WARNUNG – Brandgefahr!

Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche Substanzen oder giftige sowie explosive Dämpfe befinden.
Das Gerät nicht in der Nähe von leicht entzündbaren Materialien (Gardinen, Textilien, etc.) verwenden.
Das Gerät während des Betriebs nicht abdecken, um einen Gerätebrand zu vermeiden. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind.
- Nur ordnungsgemäße Verlängerungskabel verwenden, deren technische Daten mit denen des Adapters übereinstimmen.

HINWEIS – Risiko von Material- und Sachschäden

Den Adapter nur an eine vorschriftsmäßig installierte Steckdose mit Schutzkontakten, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann.
Den Adapter aus der Steckdose ziehen, wenn während des Betriebs ein Fehler auftritt oder vor einem Gewitter.
- Beim Herausziehen aus der Steckdose immer am Adapter und nie am Netzkabel ziehen!
Das Gerät niemals an der Anschlussleitung ziehen oder tragen. !
Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Würde der Schmutz in das Geräteinnere gelangen, könnte es zu einem Motorschaden kommen.
Das Gerät nicht verwenden, wenn es eine Fehlfunktion hatte oder spitze Fremdkörper (z. B. Glassplitter) aufgesogen wurden.
Darauf achten, dass das Netzkabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. Das Netzkabel nicht um das Gerät wickeln (Gefahr von Kabelbruch).
Das Gerät vor Hitze, offenem Feuer, Minustemperaturen, lang anhaltender Feuchtigkeit, Nässe und Stößen schützen.
- Nur Original-Zubehörteile des Herstellers verwenden, um die Funktionsweise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern.
■ Keine schweren Gegenstände auf die Anschlussleitung legen oder stellen.

Lieferumfang

• 1 x Haupteinheit
• 1 x Auffangbehälter
• 1 x Düse mit Abziehlippe
- 1 x Adapter
• 1 x Sprühfl asche
• 1 x Wischaufsatz
• 2 x Wischbezug
• 1 x Gebrauchsanleitung

Den Lieferumfang auf Vollständigkeit und Transportschäden überprüfen. Falls die Bestandteile Schäden aufweisen, diese nicht (!) verwenden, sondern den Kundenservice kontaktieren.

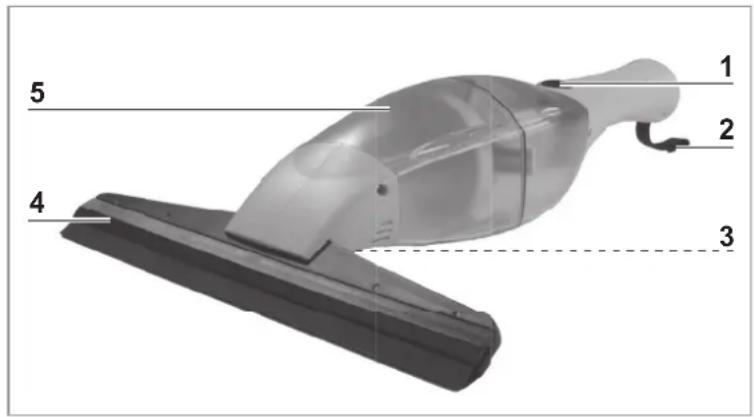

Geräteübersicht

1 2 3 4 5

1 Ein-/Ausschalter mit Betriebsleuchte / Kontrollleuchte (rot und blau)
2 Aufhängung
3 Entriegelungstaste Düse mit Abziehlippe
4 Düse mit Abziehlippe
5 Auffangbehälter

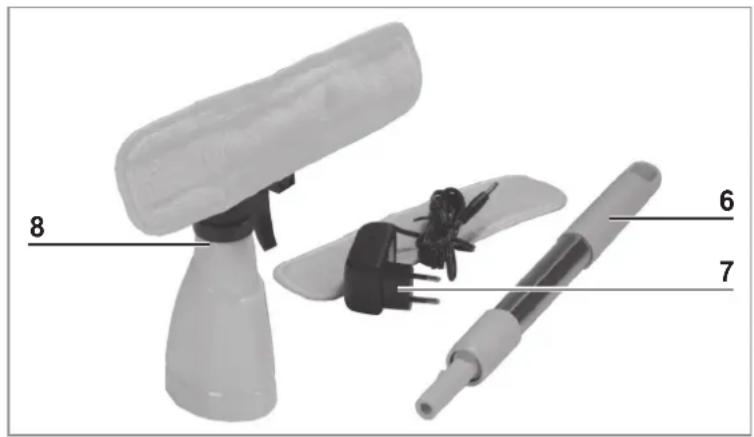

8 6 7

6 Teleskopstange
7 Adapter
8 Sprühfl asche mit Wischaufsatz

Vor dem ersten Gebrauch

• Vor der Benutzung des Gerätes sämtliches Verpackungsmaterial sowie eventuell vorhandene Etiketten, die sich am Gerät befinden und zum Transportschutz bzw. zur Werbung dienen, entfernen. Niemals das Typenschild und eventuelle Warnhinweise entfernen!
• Den Akku aufladen (siehe Kapitel „Akku aufladen“).

Akku aufl aden

BEACHTEN!

■ Die Haupteinheit muss ausgeschaltet sein, wenn der Adapter angeschlossen bzw. entfernt wird.
Das Gerät für den Ladevorgang immer auf einen trockenen, ebenen, festen und hitzebeständigen Untergrund legen.
- Kurzschlussgefahr! Keine leitenden Gegenstände (z. B. Schraubendreher oder Ähnliches) in die Ladebuchse der Haupteinheit stecken.
Den Adapter aus der Steckdose ziehen, wenn es längere Zeit nicht verwendet wird.

- Den Akku vor der ersten Inbetriebnahme unbedingt vollständig aufladen, um die maximale Ladekapazität zu erreichen. Die Erstaufladung dauert ca. 4 – 5 Stunden.

- Wird der Akku während des Gebrauchs vollständig entleert, dauert das Wiederaufladen des Akkus wiederum ca. 3 – 3,5 Stunden.

1. Den Hohlstecker des Adapters (7) an der Haupteinheit anschließen.
2. Den Adapter an eine vorschriftsmäßig installierte, gut zugängliche Steckdose anschließen. Daraufhin leuchtet die Kontrollleuchte am Ein-/Ausschalter (1) blau auf und blinkt, solange das Gerät lädt.

3. Den Akku des Gerätes ca. 3 – 3,5 Stunden aufladen lassen. Die Kontrollleuchte am Ein- / Ausschalter leuchtet konstant blau, wenn das Gerät vollständig geladen ist.

4. Zuerst den Adapter vom Stromnetz und dann von der Haupteinheit trennen.

5. Wenn der Akku leer gelaufen ist, leuchtet die Kontrollleuchte am Ein- / Ausschalter abwechselnd rot und blau auf und das Gerät geht aus.

Gerät zusammenbauen

1. Falls noch nicht geschehen, die Düse mit Abziehlippe (4) auf das Gerät setzen:
2. Die Düse in die Saugöffnung vorne am Auffangbehälter (5) stecken und den festen Sitz überprüfen. Die Verriegelung (3) muss hörbar einrasten.
3. Je nach Bedarf die Teleskopstange (6) in die Öffnung an der Oberseite des Gerätes stecken. Die Verriegelung muss hörbar einrasten.
4. Die Teleskopstange auf die gewünschte Länge einstellen:
5. Den oberen Teil der Teleskopstange gegen den Uhrzeigersinn drehen, um sie zu lösen.
   – Die Teleskopstange auf die gewünschte Länge ziehen.
6. Den oberen Teil im Uhrzeigersinn drehen, um sie zu fixieren.
7. Den oberen Teil der Teleskopstange gegen den Uhrzeigersinn drehen, um sie zu lösen.
8. Die Teleskopstange auf die gewünschte Länge ziehen.
9. Den oberen Teil im Uhrzeigersinn drehen, um sie zu fixieren.

Zum Abnehmen der Düse, die Entriegelungstaste drücken und die Düse gleichzeitig aus der Saugöffnung herausziehen.

Benutzung

BEACHTEN!

Den Auffangbehälter nach jedem Gebrauch bzw. wenn der maximale Füllstand (MAX-Markierung) erreicht ist, entleeren und säubern. Den Auffangbehälter nicht überfüllen!
Den Wischaufsatz vor der Anwendung auf empfindlichen (hochglänzenden) Oberflächen an einer nicht sichtbaren Stelle testen.
- Niemals Bildschirme (Fernseher, Computer-Monitore etc.) mit dem Gerät reinigen. Elektrische Geräte dieser Art sind nicht feuchtigkeitsresistent.
Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind.
Das Gerät erst dann einschalten, wenn die Düse korrekt eingesetzt ist.
Das Gerät immer erst ausschalten, bevor die Düse abgenommen wird!
Das Gerät nicht benutzen, wenn es an das Spannungsnetz angeschlossen ist.

1. Den Ein-/Aus-Schalter (1) drücken, um das Gerät einzuschalten. Die Betriebsleuchte leuchtet blau. Der normale Saugmodus ist eingeschaltet.

2. Den Ein-/Aus-Schalter erneut drücken, um in den starken Saugmodus zu wechseln. Die Betriebsleuchte leuchtet rot.

1. Die Düse (4) über die zu reinigende Fläche von oben nach unten führen. Während des Gebrauchs überprüfen, ob der Auffangbehälter (5) voll ist. Ist dies der Fall, muss er geleert werden.
2. Den Ein- / Aus-Schalter für ca. 3 – 5 Sekunden gedrückt, um das Gerät auszuschalten.
3. Für eine optimale Leistung des Gerätes nach jedem Gebrauch den Auffangbehälter leeren (siehe Kapitel „Reinigung und Aufbewahrung“) den Akku aufladen (siehe Kapitel „Akku aufladen“).

Verwendung der Sprühfl asche mit Wischaufsatz

1. Die Sprühflasche füllen: Den Sprühkopf von der Sprühflasche abdrehen und die Flasche nach Herstellerangaben mit Reinigungsmittel und Wasser füllen.

d a b c

1. Den Wischaufsatz (a) auf den Sprühkopf (b) setzen: Dafür die Rastnasen am Wischaufsatz zusammendrücken und in die Halterung auf dem Sprühkopf stecken. Sie müssen fest einrasten.
2. Den Wischbezug (d) mithilfe der Gummischlaufen auf den Wischaufsatz spannen und mit dem Klettverschluss befestigen.

3. Die Flasche wieder verschließen.

4. Die Sprühdüse auf SPRAY (Sprühnebel) oder STREAM (Strahl) stellen.

5. Das Reinigungsmittel gleichmäßig auf die zur reinigenden Fläche sprühen. Hierzu den Sprühhebel (c) der Flasche drücken.

6. Den Schmutz mit dem Wischbezug lösen. Hinweis: Wischbezug nach Bedarf unter fließendem Wasser auswaschen!

7. Die Reinigungsflüssigkeit von der Fläche mithilfe des Gerätes absaugen.

Reinigung und Aufbewahrung

BEACHTEN!

Das Gerät ausschalten und vergewissern, dass es nicht an das Stromnetz angeschlossen ist, bevor es gereinigt wird.
Zubehör, das mit Wasser gereinigt wird, muss beim Einsetzen in das Gerät vollständig trocken sein!
- Keine scharfen oder scheuernden Reinigungsmittel oder Reinigungspads verwenden. Diese können die Oberfl ächen beschädigen.

- Spätestens wenn der Auffangbehälter (5) voll ist sowie nach jeder Benutzung, muss er geleert werden (siehe Abschnitt „Auffangbehälter leeren und reinigen“).

- Das Gehäuse bei Bedarf mit einem feuchten, weichen Tuch reinigen. Mit einem weichen Tuch nachtrocknen.

- Den Wischbezug nach jedem Gebrauch gemäß der Waschhinweise waschen.

- Den Adapter (7) und Netzkabel regelmäßig auf Beschädigungen prüfen.

- Das Gerät arbeitsbereit halten. Den Akku nach jedem Gebrauch aufladen (siehe Kapitel „Akku aufl aden“).

Auffangbehälter leeren und reinigen

1. Den Auffangbehälter (5) vorsichtig öffnen, indem der Verschlussstopfen abgezogen wird.
2. Das aufgesaugte Reinigungswasser in einen Abfluss gießen.
3. Den Auffangbehälter ausspülen, indem klares Wasser mithilfe der Saugfunktion (siehe Kapitel „Gebrauch“) aufgesaugt und anschließend wieder ausgeschüttet wird. Diesen Vorgang mehrfach wiederholen, falls der Auffangbehälter stark verschmutzt ist.
4. Alle Teile vollständig an der Luft trocknen lassen, bevor sie verstaut werden.
5. Den Auffangbehälter wieder mit dem Verschlussstopfen verschließen.

Aufbewahrung

• Zur praktischen Aufbewahrung das Gerät mithilfe der Aufhängung (2) an einen Haken o.Ä. hängen.
• Das Gerät und alle Zubehörteile an einem kühlen, trockenen, vor direkter Sonnen-einstrahlung geschützten Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren.

Nicht versuchen, ein elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche	Ursache Lösung
Das Gerät arbeitet lang-sam oder gar nicht.	Der Akku ist leer.	Den Akku aufl aden (siehe Kapitel „Akku aufl aden“).
Die Saugleistung ist schwach.	Der Auffangbehälter (5) ist voll.	Den Auffangbehälter leeren (siehe Kapitel „Reinigung und Aufbewah-rung“ – „Auffangbehälter leeren und reinigen“).
	Die Saugöffnung bzw. Düse ist verstopft.	Das Gerät ausschalten und die Verstopfung ent-fernen.
Die Kontrollleuchte leuch-tet nicht auf, wenn das Gerät an das Stromnetz angeschlossen wird.	Der Adapter steckt nicht korrekt in der Steckdose bzw. der Hohlstecker nicht korrekt in der Anschluss-buchse des Gerätes.	Den Sitz korrigieren.
	Die Steckdose ist defekt.	Eine andere Steckdose ausprobieren.
	Die Sicherung im elek-trischen Verteiler (Si-cherungskasten) wurde ausgelöst.	Die Anzahl der Geräte im Stromkreis reduzieren.
Es entstehen Streifen beim Reinigen von Fens-tern bzw. glatten Oberfl ä-chen.	Die Abziehlippe ist ver-schmutzt.	Die Düse mit Abziehlippe reinigen (siehe Kapitel „Reinigung und Aufbewah-rung“).
	Das Reinigungsmittel ist falsch dosiert.	Die Dosierung korrigeren.
Seltsamer Geruch Das Gerät ist neu.		Beim ersten Gebrauch des Gerätes ist ein Neu-geruch normal, mit der Zeit verschwindet er.

Technische Daten

Artikelnummern:

-00332 (limegreen)
-01147 (blau)
-01599 (türkis-weiß)
-02304 (gelb)
-02930 (türkis)

ID Anleitung: Z 00332_01147_01599_02304_02930 M DS V7 1118

Gerät

Modell: HL-3202

Spannungsversorgung: 3,7 V DC (1 x Li-ion-Akku, Typ 18650), 1500 mAh

Leistung: 10 W

Akku-Ladedauer: ca. 3-3,5 Stunden

Akku-Betriebsdauer: ca. 20 – 28 Minuten

Schutzklasse: III / IPX6

Füllmenge: 100 ml

Netzteil

Modell: DK5-050-0600-EU

Spannungsversorgung: 100 – 240 V \~ 50 / 60 Hz

Ausgang: 5 V DC, 600 mA

Schutzklasse: II / IP44

Entsorgung

Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zuführen.

Dieses Gerät unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Dieses Gerät nicht als normalen Hausmüll, sondern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen.

Der Akku ist vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden.

Akku ausbauen

BEACHTEN!

■ Die Haupteinheit darf nur für die Entsorgung des Akkus geöffnet werden.
Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden.

Dieses Gerät enthält einen eingebauten Akku, dieser ist vor der Entsorgung des Altgerätes auszubauen.

1. Das Akkufach befindet sich in der Haupteinheit. Die Schrauben lösen.
2. Die Haupteinheit aufklappen, eventuell ist etwas Kraftaufwand oder ein Hilfsmittel (z. B. Schraubendreher) dabei erforderlich. Vorsichtig sein beim Öffnen der Haupteinheit, Kurzschlüsse müssen vermieden werden.
3. Den Clip am Verbindungskabel lösen und den Akku herausnehmen.

Contents

Intended Use 15

www.dspro.de/kontakt

Intended Use

www.dspro.de/kontakt

Technische gegevens 45

Afvoeren 45

Accu demonteren 46

www.dspro.de/kontakt

Doelmatig gebruik

Beschermingsklasse: III / IPX6

Beschermingsklasse: II / IP44

Afvoeren
