BEDIENUNGSANLEITUNG 00973 Cleanmaxx

Gebrauchsanleitung ab Seite 3

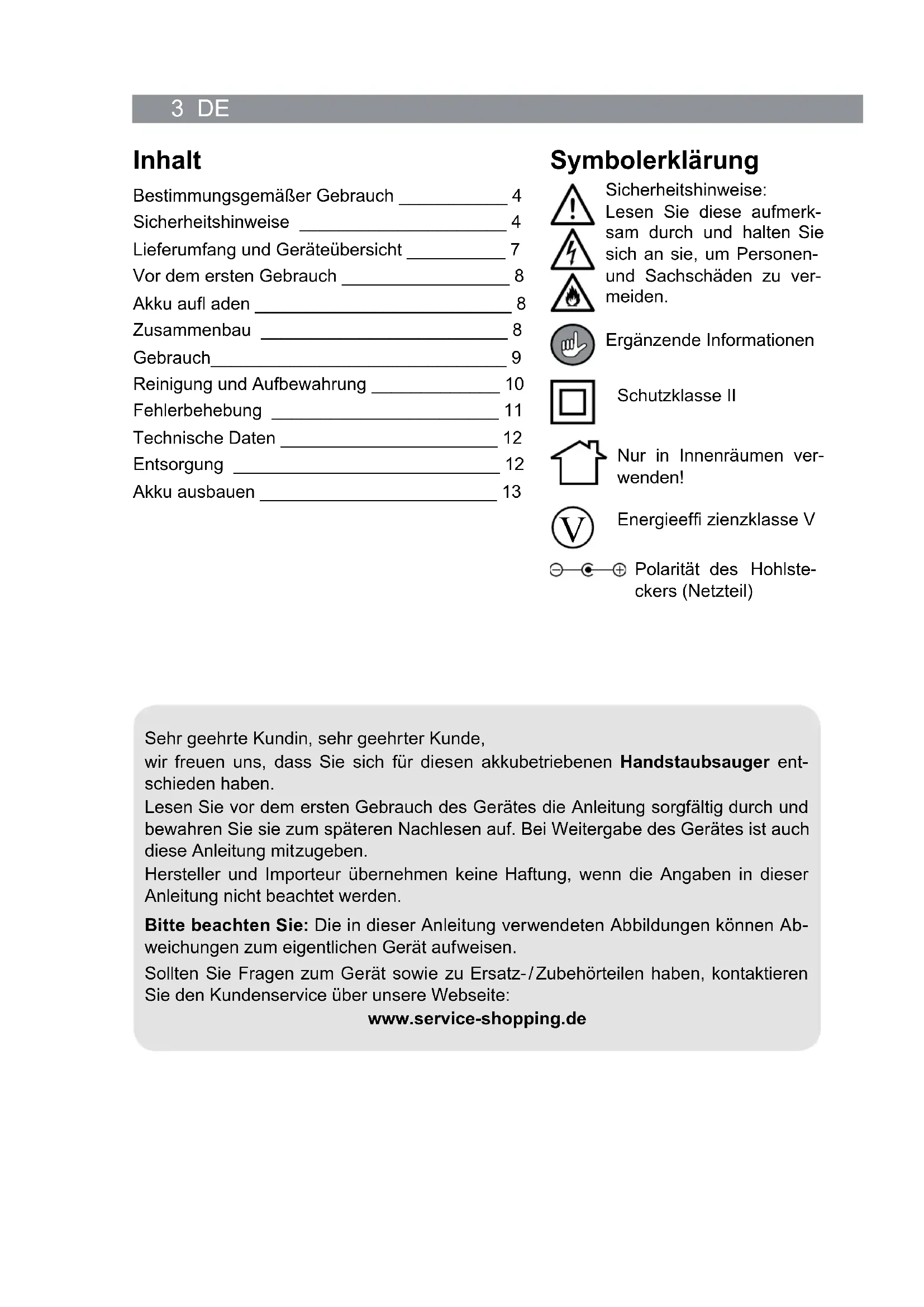

Handleiding vanaf pagina 353 DE Inhalt Bestimmungsgemäßer Gebrauch ___________ 4 Sicherheitshinweise _____________________ 4 Lieferumfang und Geräteübersicht __________ 7 Vor dem ersten Gebrauch _________________ 8 Akku aufl aden __________________________ 8 Zusammenbau _________________________ 8 Gebrauch______________________________ 9 Reinigung und Aufbewahrung _____________ 10 Fehlerbehebung _______________________ 11 Technische Daten ______________________ 12 Entsorgung ___________________________ 12 Akku ausbauen ________________________ 13 Symbolerklärung Sicherheitshinweise: Lesen Sie diese aufmerk- sam durch und halten Sie sich an sie, um Personen- und Sachschäden zu ver- meiden. Ergänzende Informationen Schutzklasse II Nur in Innenräumen ver- wenden! Energieeffi zienzklasse V Polarität des Hohlste- ckers (Netzteil)

Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für diesen akkubetriebenen Handstaubsauger ent- schieden haben. Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Anleitung mitzugeben. Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden. Bitte beachten Sie: Die in dieser Anleitung verwendeten Abbildungen können Ab- weichungen zum eigentlichen Gerät aufweisen. Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Webseite: www.service-shopping.deDE 4 Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum Staubsaugen auf trockenen Flächen bestimmt.

• Saugen Sie auf keinen Fall folgende Dinge auf: – glühende Asche, Zigarettenkippen, Streichhölzer etc., – brennbare oder entzündliche Stoffe, – sehr feinen Staub (z. B. Betonstaub), Asche oder Toner, – spitze, harte Gegenstände, wie z. B. größere Glassplitter.

• Das Gerät ist für den Privatgebrauch, nicht für eine gewerbliche Nutzung bestimmt.

• Nutzen Sie das Gerät nur wie in der Anleitung beschrieben. Jede weitere Verwen- dung gilt als bestimmungswidrig.

• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß. Sicherheitshinweise ■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Perso- nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des siche- ren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. ■ Kinder dürfen nicht mit dem Gerät spielen. ■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Kinder jünger als 8 Jahre und Tiere sind vom Gerät und der An- schlussleitung fernzuhalten! Unsachgemäße Bedienung kann zu Verletzungen und Stromschlägen führen. ■ Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen. ■ Den Akku ausschließlich mit dem mitgelieferten Netzteil aufl a- den. Keine anderen Geräte mit dem mitgelieferten Netzteil auf- laden. ■ Das Gerät, das Netzkabel und den Netzstecker niemals in Was- ser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können.5 DE ■ Wenn das Gerät, die Anschlussleitung oder der Stecker des Gerätes beschädigt ist, müssen diese durch den Hersteller, Kun- denservice oder eine ähnlich qualifi zierte Person (z. B. Fach- werkstatt) ersetzt werden, um Gefährdungen zu vermeiden. Verletzungsgefahren ■ Kinder und Tiere von Gerät und Verpackungsmaterial fernhalten. Es besteht Verlet- zungs- und Erstickungsgefahr! ■ Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von der Saugöffnung des Gerätes fernhalten. Sie könnten sich festsaugen. Sollte sich das Gerät doch einmal festsaugen, dieses sofort ausschalten. ■ Darauf achten, dass das angeschlossene Netzkabel keine Stolpergefahr darstellt. ■ Das Gerät nicht benutzen, wenn es beschädigt ist. ■ Das Gerät nicht auseinandernehmen (außer zum Entnehmen des Akkus vor der Entsorgung des Gerätes). Reparaturen ausschließlich von einer Fachwerkstatt oder dem Kundenservice durchführen lassen. Stromschlaggefahr ■ Das Gerät nur in geschlossenen Räumen verwenden und lagern. Das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit betreiben. ■ Wenn das Gerät als Handstaubsauger für die Innenreinigung eines PKW benutzt wird, darauf achten, dass es keinem Regen oder Feuchtigkeit ausgesetzt wird. ■ Das Gerät, das Netzkabel und den Netzstecker niemals mit feuchten Händen an- fassen. ■ Sollte das Gerät ins Wasser fallen, sofort die Stromzufuhr unterbrechen. Niemals versuchen, das Gerät aus dem Wasser zu ziehen, während es am Stromnetz ange- schlossen ist! ■ Das Gerät nur an eine Steckdose anschließen, deren Netzspannung mit den Anga- ben auf dem Typenschild übereinstimmen. Die Steckdose muss auch nach dem An- schließen weiterhin gut zugänglich bleiben. Nur ordnungsgemäße Verlängerungs- kabel verwenden, deren technische Daten mit denen des Gerätes übereinstimmen. ■ Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen: – bei Gewitter, – bei Schäden / Störungen (z. B. ungewöhnliche Geräusche, Geruch- oder Rauch- entwicklung) – wenn Fremdkörper in das Gerät gelangt sind, – wenn das Gerät heruntergefallen ist. Vor erneuter Inbetriebnahme das Gerät von einer Fachwerkstatt prüfen lassen. ■ Das Gerät muss ausgeschaltet sein, wenn der Netzstecker gezogen oder in die Steckdose gesteckt wird. ■ Das Gerät nicht verwenden, wenn es noch am Netzteil bzw. an der Stromquelle angeschlossen ist. ■ Immer am Netzstecker und nie am Netzkabel ziehen!DE 6 ■ Darauf achten, dass das Netzkabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. Das Netzka- bel nicht um das Netzteil wickeln (Gefahr von Kabelbruch). Brandgefahr ■ Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche Substanzen oder giftige sowie explosive Dämpfe befi nden. ■ Das Gerät nicht auf heißen Oberfl ächen oder in der Nähe von offenem Feuer betreiben. ■ Das Gerät während des Betriebs nicht abdecken, um einen Gerätebrand zu vermei- den. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind. ■ Im Brandfall: Nicht mit Wasser löschen! Flammen mit einer Löschdecke oder einem geeigneten Feuerlöscher ersticken. Gefahr durch aufl adbare Batterien (Akkus) ■ Akkus können beim Verschlucken lebensgefährlich sein. Wurde ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. ■ Sollte der Akku ausgelaufen sein, den Kontakt von Haut, Augen und Schleimhäu- ten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser auspülen und umgehend einen Arzt auf- suchen. ■ Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden. Gefahr von Material-, Sach- und Geräteschäden ■ Das Gerät und Zubehör vor jeder Inbetriebnahme auf Beschädigungen überprüfen. Bei Beschädigungen nicht benutzen! ■ Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Auffangbehälter, das Filterfach und der Filter müssen eingesetzt und unbe- schädigt sein! Würde der Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommen. ■ Die MAX-Markierung des Auffangbehälters beachten. Sollte während der Benutzung die Markierung erreicht sein, den Auffangbehälter leeren. Auch das Filterfach und der Filter müssen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden. ■ Der Auffangbehälter, das Filterfach und der Filter müssen nach dem Auswaschen vollständig getrocknet sein, bevor sie in das Gerät eingesetzt werden dürfen. ■ Das Gerät keinen extremen Temperaturen oder starken Temperaturschwankungen aussetzen. ■ Das Gerät nicht fallen lassen und keinen starken Stößen aussetzen. ■ Nur Original-Zubehörteile des Herstellers verwenden. ■ Das Gerät für Kinder und Tiere unzugänglich an einem kühlen, trockenen, vor direk- ter Sonneneinstrahlung geschütztem Ort aufbewahren.7 DE Lieferumfang und Geräteübersicht

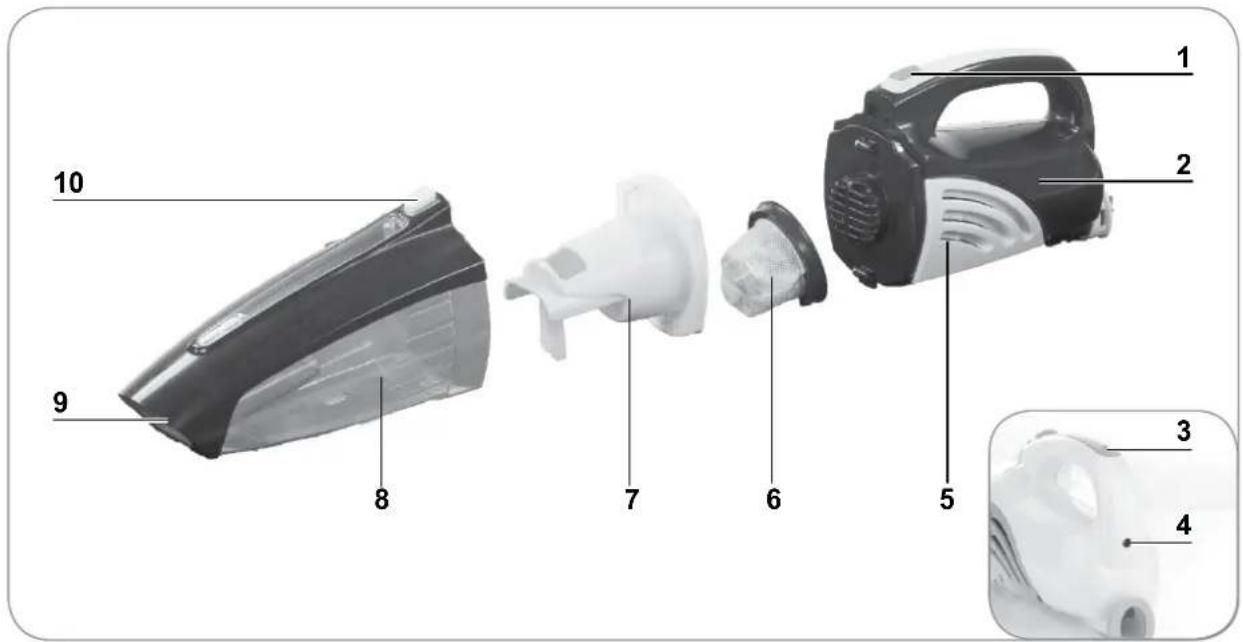

1 Handgriff mit Ein- / Ausschalter 2 Haupteinheit 3 Lade-Kontrollleuchte 4 Anschluss für das Netzteil 5 Lüftungsöffnungen 6 Filter 7 Filterfach 8 Auffangbehälter 9 Saugöffnung und Düsenaufnahme 10 Entriegelungsschalter für den Auf- fangbehälter Nicht abgebildet:

• Bürstendüse: Verwenden Sie die Bürstendüse, um empfi ndliche Gegenstände wie Bilderrahmen, Lampenschirmen, Tastaturen, Bücher etc. zu entstauben.

• Fugendüse: Verwenden Sie die Fugendüse zum Aussaugen von Stofffalten, Fugen, Ecken, Nischen oder sonstigen schwer erreich- baren Stellen.

• Nassdüse: Mit dieser Düse können Sie kleine Mengen von Flüssig- keiten (z. B. verschüttetes Mineralwasser) aufsaugen.DE 8 Vor dem ersten Gebrauch ACHTUNG! ■ Halten Sie Kinder vom Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr!

1. Packen Sie alle Teile aus und überprüfen Sie den Lieferumfang auf Vollständigkeit

(siehe Kapitel „Lieferumfang und Geräteübersicht“) und Transportschäden. Anmer- kung: Beachten Sie, dass zwei Düsen ineinandergesteckt sein können. Falls die Be- standteile Schäden aufweisen sollten, verwenden Sie diese nicht(!), sondern kontak- tieren Sie unseren Kundenservice.

2. Ziehen Sie eventuelle Folien bzw. Aufkleber vom Gerät und Zubehör ab.

3. Laden Sie den Akku auf (siehe Kaptitel „Akku aufl aden“).

Akku aufl aden ACHTUNG! ■ Kurzschlussgefahr! Stecken Sie keine leitenden Gegenstände (z. B. Schraubendre- her oder Ähnliches) in die Ladebuchse der Haupteinheit. ■ Das Laden des Akkus ist nur mit dem mitgelieferten Netzteil erlaubt. Benutzen Sie das Netzteil nicht zum Aufl aden anderer Akkus. ■ Ziehen Sie den Netzstecker des Netzteils aus der Steckdose, wenn Sie es längere Zeit nicht verwenden. ■ Laden Sie den Akku vor der ersten Inbetriebnahme unbedingt vollständig auf, um die maximale Ladekapazität zu erreichen. Die Erstladung dauert 7 – 11 Stunden.

1. Schließen Sie das Netzteil zunächst an den Anschluss an

der Haupteinheit und dann an eine vorschriftsmäßig in- stallierte, gut zugängliche Steckdose an. Die Lade-Kont- rollleuchte am Griff der Haupteinheit leuchtet auf.

2. Lassen Sie den Akku des Gerätes bei der Erstladung

ca. 7 – 11 Stunden und später ca. 6 – 7 Stunden aufl aden. Die Lade-Kontrollleuchte erlischt, wenn der Akku voll ge- laden ist.

3. Trennen Sie das Netzteil vom Stromnetz und danach vom Gerät. Verstauen Sie es

an einem für Kinder unzugänglichen Ort. Zusammenbau Saugdüsen anbringen / abnehmen

• Stecken Sie die gewünschte Düse bis zum Anschlag in die Saugöffnung vorne am Auffangbehälter und überprüfen Sie ihren festen Sitz.

• Um eine Saugdüse abzunehmen, ziehen Sie diese aus der Saugöffnung heraus.9 DE Auffangbehälter abnehmen / einsetzen

• Abnehmen: Halten Sie das Gerät mit dem Auffangbehälter nach unten. Drücken Sie die Taste zur Entriegelung des Auf- fangbehälters und nehmen Sie die Haupteinheit von dem Auf- fangbehälter ab.

• Einsetzen: An der unteren Kante der Haupteinheit befi ndet sich eine Rastnase. Stecken Sie diese in den zugehörigen Schlitz im Auffangbehälter. Drücken Sie dann die beiden Gerä- teteile oben zusammen, bis die Verriegelung hörbar einrastet. Gegebenenfalls muss dabei die Entriegelungstaste gedrückt werden. Überprüfen Sie anschließend, ob der Auffangbehälter richtig sitzt. Gebrauch ACHTUNG! ■ Halten Sie die Düsen während des Gebrauchs niemals in die Nähe von Körperteilen oder Tieren und fassen Sie nicht hinein. Sie könnten sich festsaugen / verletzen. Sollte sich der Akkusauger doch einmal festsaugen, schalten Sie das Gerät sofort aus. ■ Schalten Sie das Gerät erst dann ein, wenn Sie sichergestellt haben, dass die Saug- düse, der Auffangbehälter, das Filterfach und der Filter korrekt eingesetzt sind. ■ Schalten Sie das Gerät immer erst aus, bevor Sie eine Düse anbringen oder ab- nehmen! ■ Saugen Sie auf keinen Fall folgende Dinge auf: – glühende Asche, Zigarettenkippen, Streichhölzer etc. – brennbare oder entzündliche Stoffe – sehr feinen Staub (z. B. Betonstaub), Asche oder Toner – spitze, harte Gegenstände, wie z. B. größere Glassplitter ■ Entleeren und säubern Sie den Auffangbehälter nach jedem Gebrauch (siehe Kapi- tel „Reinigung und Aufbewahrung“). ■ WICHTIG: Wenn sich Flüssigkeit im Auffangbehälter befi ndet, überfüllen Sie ihn nicht und drehen Sie das Gerät nicht mit der Oberseite nach unten, damit kein Wasser in die Lüftungs- öffnung im Filterfach und somit zum Motor gelangen kann! ■ Benutzen Sie das Gerät nicht, wenn es am Netzteil angeschlossen ist. Schalten Sie das Gerät nach jeder gereinigten Fläche ab, damit erhöht sich deut- lich die Betriebszeit pro Akkuladung.

1. Stecken Sie eine der Düsen in die Saugöffnung. Sie können den Akkusauger aber

auch ohne eine Düse benutzen.

2. Drücken Sie den Ein- /Ausschalter, um das Gerät einzuschalten.DE 10

3. Führen Sie die Düse über die zu reinigende Fläche. Überprüfen Sie während des

Gebrauchs, ob der Auffangbehälter schon voll ist. Ist dies der Fall, muss er geleert werden.

4. Zum Ausschalten des Akkusaugers drücken Sie den Ein- / Ausschalter.

5. Leeren Sie nach dem Gebrauch den Auffangbehälter und reinigen Sie regelmäßig

das Filterfach sowie den Filter (siehe Kapitel „Reinigung und Aufbewahrung“).

6. Laden Sie den Akku ggf. wieder auf (siehe Kapitel „Akku aufl aden“).

Reinigung und Aufbewahrung ACHTUNG! ■ Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor es gereinigt wird! ■ Tauchen Sie das Gerät, das Netzteil oder das Netzkabel niemals in Wasser oder andere Flüssigkeiten. ■ Achten Sie beim Reinigen darauf, dass keine Flüssigkeit in die Haupteinheit gelangt. Lediglich der Auffangbehälter, das Filterfach, der Filter und die Saugdüsen dürfen mit Wasser gereinigt werden. ■ Verwenden Sie zum Reinigen des Filters nie Seife oder andere Reinigungsmittel. Der Filter würde dadurch beschädigt werden. ■ Der Filter ist weder waschmaschinen- noch spülmaschinen- oder trocknergeeignet! Trocknen Sie den Filter ausschließlich an der Luft, keinesfalls mit einem Haartrockner. ■ Bauen Sie das Gerät erst wieder zusammen, wenn alle Teile vollständig trocken sind! ■ Verwenden Sie zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel. Sie können die Oberfl ächen beschädigen. Reinigen Sie das Gehäuse bei Bedarf mit einem leicht angefeuchteten, weichen Tuch. Mit der Zeit kann sich der Filter verfärben. Dies ist normal und beeinträchtigt nicht die Funktionalität. Sollte er jedoch beschädigt oder verschlissen sein, muss er ersetzt werden.

• Spätestens, wenn der Auffangbehälter voll ist und nach jeder Benutzung muss er geleert werden (siehe Abschnitt „Auffangbehälter leeren und Filter reinigen“).

• Reinigen Sie das Gehäuse der Haupteinheit bei Bedarf mit einem feuchten, weichen Tuch. Trocknen Sie mit einem weichen Tuch nach.

• Entfernen Sie regelmäßig Haare und Fussel von den Düsen.

• Kontrollieren Sie das Netzteil und sein Netzkabel regelmäßig auf Beschädigungen.

• Halten Sie das Gerät arbeitsbereit. Laden Sie den Akku nach jedem Gebrauch auf (siehe Kapitel „Akku aufl aden“). Auffangbehälter leeren und Filter reinigen

1. Nehmen Sie den Auffangbehälter vorsichtig von der Haupteinheit ab (siehe Kapitel

„Zusammenbau“, Abschnitt „Auffangbehälter abnehmen / einsetzen“).

2. Ziehen Sie das Filterfach und den Filter aus dem Auffangbehälter heraus.11 DE

3. Reinigen Sie den Auffangbehälter, das Filterfach und den Filter:

– Haben Sie trockenen Schmutz aufgesaugt, entleeren Sie den Auffangbehälter über einem Mülleimer. Klopfen Sie das Filterfach und den Filter aus. Wischen Sie sie anschließend mit einem feuchten Tuch aus. – Befi ndet sich nasser Schmutz im Auffangbehälter, spülen Sie diese Teile unter fl ießendem Wasser ab.

4. Lassen Sie alle Teile vollständig an der Luft trocknen, bevor Sie sie zusammenbauen.

ACHTUNG: Setzen Sie den Filter und das Filterfach auf keinen Fall ein, wenn sie noch feucht sind. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

5. Bewahren Sie das Gerät und die Zubehörteile an einem trockenen, vor Sonne ge-

schützten und für Kinder und Tiere unzugänglichen Ort auf. Fehlerbehebung Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie zunächst, ob Sie ein Problem selbst beheben können. Versuchen Sie nicht, ein defektes elektrisches Gerät eigenständig zu repa- rieren! Problem Mögliche Ursache / Lösung Das Gerät arbeitet nur lang- sam oder startet nicht.

• Ist der Akku leer? Laden Sie ihn auf. Die Saugleistung ist zu schwach.

• Ist der Auffangbehälter voll? Leeren Sie ihn.

• Ist der Filter stark verschmutzt? Reinigen Sie ihn.

• Ist die Saugöffnung / Düse verstopft? Schalten Sie das Gerät aus und entfernen Sie die Verstopfung.

• Es kann auch sein, dass einige Teilchen am Tep- pichboden festhängen oder zu groß / zu schwer sind, um vom Gerät aufgenommen zu werden. Beim Saugen entweicht Staub aus dem Gerät.

• Kontrollieren Sie, ob der Auffangbehälter, das Fil- terfach und der Filter korrekt eingesetzt sind und korrigieren Sie ggf. den Sitz. Die Lade-Kontrollleuchte leuchtet nicht auf, wenn das Gerät an das Stromnetz angeschlossen ist.

• Ist das Netzteil richtig mit der Steckdose und dem Anschluss des Gerätes verbunden?

• Ist die Steckdose defekt? Probieren Sie eine an- dere Steckdose.

• Überprüfen Sie die Sicherung Ihres Netzanschlus- ses.

• Ist der Akku vollständig geladen?DE 12 Technische Daten Gerät Modellnummer: PC-P003WH Artikelnummer: 00973 (schwarz / gelb) 01883 (blau / silber) Spannungsversorgung: 7,4 V (2 x Li-Ion 1500 mAh) Leistung: 35 W Akku Ladedauer: ca. 6 – 7 Stunden Betriebsdauer: ca. 15 – 20 Minuten (bei voll aufgeladenem Akku) Netzteil Modellnummer: XS-0900300HEUD Eingang : 100 – 240 V ~ 50 / 60 Hz, 0,3 A Ausgang: 9 V DC, 300 mA Schutzklasse: II, IP20 Entsorgung Das Verpackungsmaterial ist wiederverwertbar. Entsorgen Sie die Verpackung umweltgerecht und führen Sie sie der Wertstoffsammlung zu. Entsorgen Sie das Gerät umweltgerecht. Es gehört nicht in den Hausmüll. Ent- sorgen Sie es an einem Recyclinghof für elektrische und elektronische Altge- räte. Nähere Informationen erhalten Sie bei Ihrer örtlichen Gemeindeverwaltung. Der Akku und Batterien ist vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batte- rien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden. Beachten Sie außerdem die geltenden gesetzlichen Regelungen zur Batterieentsorgung. Kundenservice / Importeur: DS Produkte GmbH Am Heisterbusch 1 19258 Gallin Deutschland Tel.: [phone] (0 - 30 Ct. / Min in das dt. Festnetz. Kosten variieren je nach Anbieter.)13 DE Akku ausbauen ACHTUNG! ■ Akku nicht öffnen, es besteht die Gefahr eines Kurzschlusses, zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten. ■ Akku keiner starken Sonneneinstrahlung, Hitze sowie keinem Feuer aussetzen. Es besteht Explosionsgefahr. Dieses Gerät enthält einen Akku. Dieser ist vor der Entsorgung des Altgerätes zu entfernen.

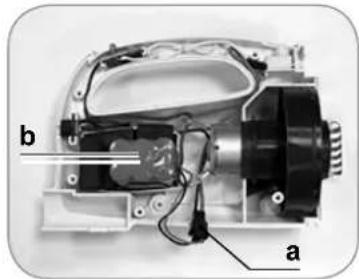

1. Lösen Sie die Schraube der Haupteinheit.

2. Ziehen Sie die Kappe der Öffnung zum Einstecken der Griffstange ab.

3. Nehmen Sie die beiden Hälften der Haupteinheit ausei-

4. Ziehen Sie das Akku-Pack (b) aus dem Gerät heraus.

Eventuell ist etwas Kraftaufwand dabei erforderlich.

5. Öffnen Sie den Clip (a) am Verbindungskabel.

6. Entsorgen Sie den Akku umweltgerecht (Sammelstellen
