BEDIENUNGSANLEITUNG 232170 Arktic

Bevor Sie das Gerät in Betriebnehmen, sollenn Sie diese Gebrauchsanweisung aufmerksam lessen.

These Gebrauchsansweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innenbereich.

wir danken Ihnen fur den Kauf des Gerätes Hendi. Machen Sie sichitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäß Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

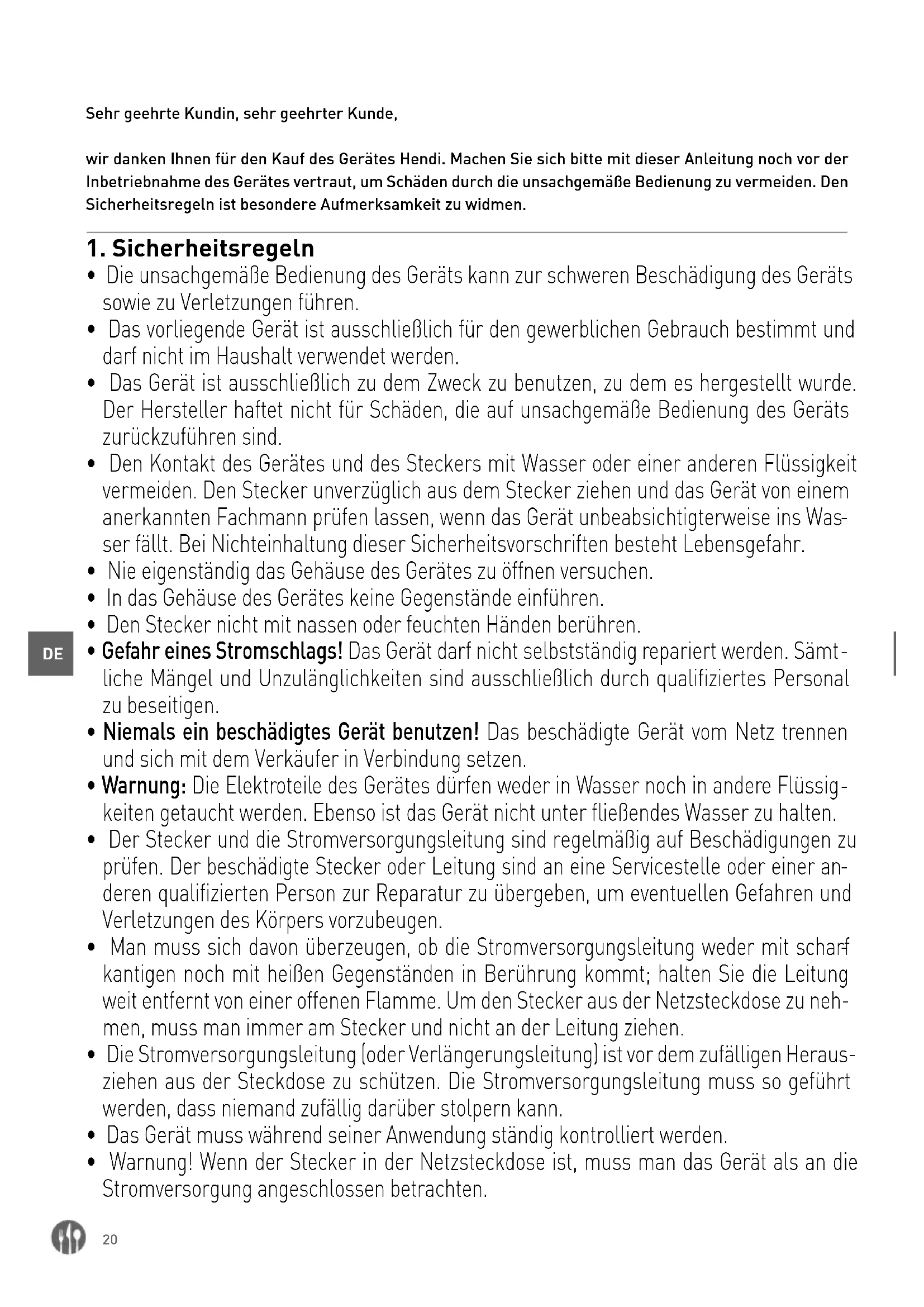

1. Sicherheitsregeln

• Die unsachgemäß Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.
• Das vorliegende Gerät ist ausschließlich für den gewerblichen Gebrauch bestimmt und darauf nicht im Haushalt verwendet werden.
• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäß Bedienung des Geräts zurückzuführen sind.
• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Steckerziehen und das Gerät von einem anerkannten Fachmann prüfen setzen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.
• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.
• In das Gehäuse des Gerätes keine Gegenstände einführen.
• Den Stecker nicht mit nassen oder feuchten Händen berühren.
• Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sümmtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Personal zu beseitigen.
• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäuer in Verbindung setzen.
• Warning: Die Elektroteile des Gerätes dürfen weder in Wasser noch in andere Flüssigkeiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.
• Der Stecker und die Stromversorgungsleitung sind regelmäß auf Beschädigungen zu prufen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer anderen qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.
• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf kantigen noch mit bereits Gegenständen in Berührung kommt; halten Sie die Leitungweit entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu denen, muss man immer am Stecker und nicht an der Leitungziehen.
• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Herausziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.
• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.

• Warning! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.

• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.

• Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.
• Benutzen Sie kein Zubehör, das nicht mit diesen Gerät mitgeliefert wurde.
• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.
• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und darüber so, dass das Gerät bei einer Störungsofar abgeschelt werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquelle trennen. Zu dieser Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdoseziehen.
• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!
• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör stellt eine Gefahr für den Nutzer dar und kann zur Beschädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.
• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.
• Auf keinen Fall darauf Bedieren des Gerätes durch Kinder zugelassen werden.
• Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.
• Ebenso muss darauf gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benut zen.
• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.
• Wahrend der Nutzung darauf das Gerät nicht ohne Aufsicht gelassen werden.

2. Besondere Sicherheitsbestimmungen

• Dieses Gerät wurde für das schnelle Kühlen oder Gefrieren von Fertigspeisen konzipiert. Lagern Sie keine anderen Gegenstände im Gerät. Platzieren Sie keine gefährlichen Produkte, wie z. B. Kraftstoff, Alkohol, Farbe, brennbare oder explosive Stoffe usw., in oder in die Höhe des Geräts.
• Dieses Gerät muss von einer qualifizierten oder geschulten Person installiert, in Betrieb genommen und gewartet werden. Darüber hinaus ist这点es Gerät für die Verwendung durch geschultes oder qualifiziertes Personal, wie z. B. Kuchen- oder Barpersonal, bestimmt.
• WARNING: Verwenden Sie keine mechanischen Vorrichtungen oder sonstige Maßnahmen, um den Auftauprozess zu beschleunigen, sollenn diese nicht vom Hersteller empfohlen worden sein.
• WARNING: Beschädigten Sie nicht den Kältemittelkreislauf.

• Vorsicht! Brandgefahr! Für diesen Gerät wird das Kältemittel R404a oder R507 verwendet. Es handelt sich hierbei um ein leicht entzündliches Kältemittel.

• WARNING: Halten Sie alle Belüftungsöffnungen an der Außenseite des Geräts frei zugänglich. Achten Sie bei einer Unterbringung in einem Schrank auf eine ausreichende Belüftung der umgebenden Struktur.

• WARNING: Verwenden Sie keine Elektrogeräte in den Lebensmittelablagefächern des Geräts, es sei dann, sie gehören zu einem vom Hersteller empfohlenen Typ.
• Platzieren Sie das Gerät nur auf einen sauberen, stabilen, trockenen, ebenen Untergrund.
• Positionieren Sie das Gerät entfernt von bereits Oberflächen und offenen Flammen. Schützen Sie das Gerät vor Hitze, Staub, direkter Sonneneinstrahlung, Feuchtigkeit, Tropf- und Spritzwasser.
• Sorgen Sie davon, dass während des Gebrauchs mindestens 10 cm Abstand zur Belüfung eingehalten wird.
• Platzieren Sie keine Gegenstände auf dem Gerät. Stellen Sie keine Gegenstände mit offenem Feuer (z. B. Kerzen) auf oder neben das Gerät. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände (z. B. Vasen) auf oder neben das Gerät.
• Decken Sie das Gerät während des Gebrauchs niemals ab. Dies kann einen Brand verursuchen.
• Waschen Sie das Gerät nicht mit Wasser ab. Ein Reinigen mit Wasser kann zu Undichtigkeiten führen und das Risiko eines elektrischen Schlags erhöhen.
• Machen Sie keine weiteren Lüftungsöffnungen am Gerät. Installieren Sie kein nicht benötigtes Zubehör am Gerät.
• Überlasten Sie die Fachböden im Inneren nicht, um Schäden zu vermeiden. Die maximale Belastung eines Fachs beträgt ca. 4 kg. Verteilen Sie die Lebensmittel gleichmäßig auf alle Fachböden.

3. Einführung

Positionieren des Schockkuhlers

Vor dem Entladen/Beladen und dem Positionierend des Schockkühlers in der Werkstatt/Küche bitten wir Sie, die Bedienungsanleitung hinsichtlich der verschiedene Kapitel bezüglich Entladen/ Beladen, Abmessungen, Gewicht, Verdampfungs-

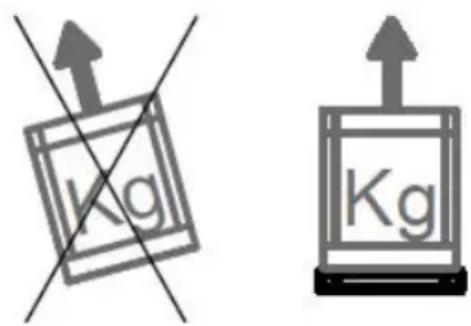

Transport

Platzieren Sie keine schweren Gegenstände auf der Verpackung des Schockkühlers (nur zulässig, wenn ein Verpacken in Holzkisten möglich ist). Wir empfehlen Ihnen, den Schockkühler immer in aufrechte Position zu transportieren (wie auf der Verpackung angegeben). Wenn der Schockkühler mit eingebauter Kondensationseinheit während des Transports geneigt wurde, empfehlen wir Ihnen, das Produkt vor dem Einsatzen mindestens 8 Stunden lang in der empfohlenen aufrechten Position zu belassen. Auf diese Weise kann das Öl in alle

wasserbehälter, Anpassung der Fuß, elektrische Anschlüsse und Wartungsverfahren des in dieser Bedienungsanleitung beschrieben Schockkühlers sorgfältig zulesen.

KOMPONENTEN zurückflieBen und diese erneut mit Schmierung versorgen. Im Anschluss dazu konnen Sie mit der Inbetriebnahme fortfahren.

Entladen/Abmessungen/Gewicht

Die Entlade-/Beladevorgänge müssen durch eine Palettenhubvorrichtung oder durch einen Gabelstapler durchgeführt werden, der von qualifiziertem und autorisiertem Personal betrieben wird. Wir lehnen jeder Haftung bei einer Nichteinhaltung der geltenden Sicherheitsvorschriften ab. Bevor Sie mit dem Entladen, der Positionierung und der Installation des Schockkuhlgefrierschranks im Lo

Verpackung

Bitte prufen Sie zum Zeitpunkt der Anlieferung, ob die Verpackung intakt ist und ob während des Transports keine Schäden entstanden sind. Entfern den Sie die äußere Kartonage; entfern den Sie die Befestigungsvorrichtung, die den Schockkuhlgefrierschrank auf dessen Palette hält, verbringen Sieihn in die richtige Position und entfern den Sie anschließend die weiß geklebte Schutzvorrich

Kondenswasserabfluss / Entleerungsanschluss

Der Schockkuhler ist mit einer eingebauten Kondensationseinheit sowie mit einem abnehmbaren Kondensatwasserbehälter mit manueller Abtau

Positionierung und Fußhohenanpassung

Stellen Sie den Schockkühler in einer perfekten horizontalen Position auf und drehen Sie bei Bedarf an den schraubenbaren Stellfuß. Verwenden Sie eine Wasserwaage, um dies zu überprüfen. Der Schockkühler muss so aufgestellt werden, dass er ordnungsgemäß Funktioniert und das gesamte Kondensat aus dem Abtauvorgang ablaufen kann.

Installation in Ihrem Laden

Wir empfehlen Ihnen, den Schockkuhlgefrierschrank in einem klimatisierten Raum zu installieren. Wir möchten Sie freundlich daran erinnern, dass es ohne eine solche Einrichtung zu Fehlfunktionen kommt kann (z. B. Kondensation usw.).

ACHTUNG!

Um eine einwandfrei Funktion des Schockkuhlge-frierschranks zu gewährleisten, beachten Sieitte die folgenden Hinweise.

• Setzen Sie den Schockkühler keiner direkten Sonneneinstrahlung aus, aber sorgen Sie auch für einen Schutz gegen alle weiteren Formen von Strahlung, wie z. B. hochintensive Gluhlampen, Kochherde und Heizstrahler.

kal/Küche in Abhängigkeit vom Modell des Schockkühlers beginnen,lesen Sieitte sorgfaltig die Informationen in der Maß- und Gewichtsliste durch. Der Hersteller leht jegliche Verantwortung fur Schäden ab, die sich aus einem Betrieb ergeben, der ohne die Einhaltung der oben genannten Sicherheitsvorkehrungen vorgenommen wird.

tung für die Edelstahlfronten. Eine Rückgewinnung und sowie das Recycling der Verpackungsmaterialien, wie z. B. Kunststoff, Eisen, Karton, Holz, helfen bei der Schonung von Rohstoffen und reduzieren den Abfall.itte sehen Sie in ihrem regionalen Adressbuch nach, wo eine Entsorgung von Materialien möglich ist und wo sich autorisierte Mülldeponien befinden.

ung (ohne Abtauheizung) erhältlich. Der Behälter befindet sich im unteren Bereich unter der Kondensationseinheit montiert.

Auf diese Weise vermeiden Sie störende Vibrationen die von der Kondensationseinheit herrhren. Überprüfen Sie die korrekte Positionierung des Kondensatbehalters und dessen Ablauf.

• Stellen Sie den Schockkühler nicht in der Höhe von externen Ausgängen auf, wie z. B. Turen, Fenstern, Luftungsschlitzen oder Klimageläsen.
• Sorgen Sie für einen ungehinderten Luftteinlass am Schockkühler.
• Legen Sie keinerlei Gegenstände auf den Schockkühler. Halten Sie den gesamten Bereich um den Schockkühler frei von Gegenständen, um eine ordnungsgemäß Luftzirkulation zu erhögenden.

• Stellen Sie den Schockkühler nicht in einen Raum mit hoher relativer Luftfeuchtigkeit (Kondensatwasserbildung ist möglich).

• Stellen Sie den Schockkühler nicht in einen geschlossenen Hohlraum. Ohne eine ordnungsgemeße Luftumwälzung kann das Kühlaggregat dort nicht effizient arbeiten.

• Stellen Sie keine bereits Fachböden oder Pfaffen auf die Oberseite des Schockkühlers.

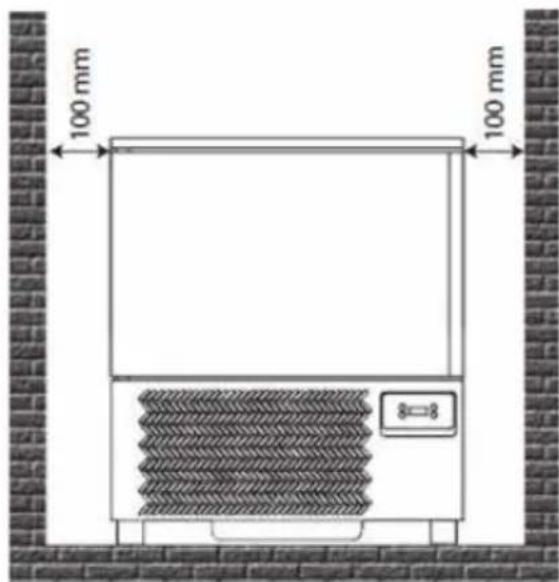

Mindestwandabstand

Um eine gute Funktion des Schockkühlers und eine korrekte Luftzirkulation zu gewährleisten, müssen Sie bei der Positionierung die folgenden Mindestwandabstandene einhalten:

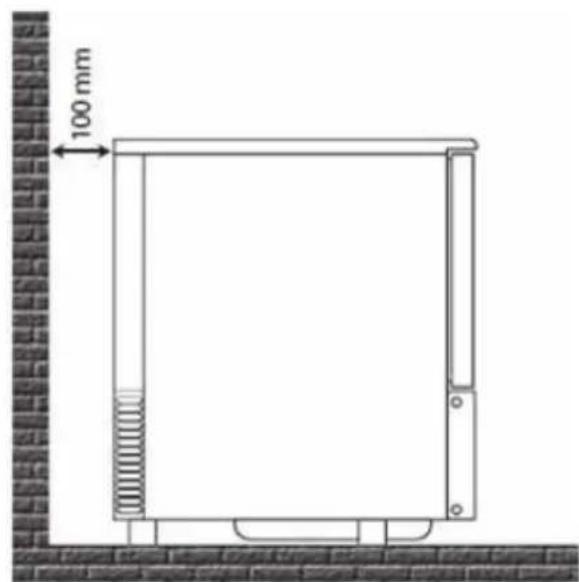

Schockkuhler mit eingebauter Kondensationseinheit

Der Schockkühler ist mit einer eingebauten Kondensationseinheit ausgestattet, daß ist es notwendig, den am Frontgitter vorhandenen Luftinlass des Schockkühlers für die Luftabsaugung nicht zu blockieren, um eine ordnungsgemäß Luftzirkulation zu ermöglich. Halten Sie die gesamte Umgebung um den Schockkühler frei von Gegenständen. Wir möchten Sie darauf hinweisen, dass ein Ansteigen der Raumtemperatur oder eine zu geringe Luftmenge zum Kondensationseinheit dazu führt, die Leistung des Schockkühlers zu re

Vergewissern Sie sich, dass im Aufstellungsraum genugend Luftzirkulation vorherrscht, auch wahrrend der Schlieb- und Ruhezeiten. Auf diese Weise fungkioniert die Expansions-/Kondensationseinheit einwandfrei.

• Halten Sie einen Mindestabstand, welche der Länge der Türoeffnung zur Gitteransicht der Fronteinheit hin entspricht.
• Halten Sie einen Mindestabstand von 10 cm zwischen dem Schockkühler und der Wand ein.

duzieren und eine Qualitätsminderung der Produktive verbunden mit einem erhöhten Energieverbrauch verursachen kann. Wenn der Schockkühler mit eingebauter Kondensationseinheit während des Transports seitlich geneigt wurde, empfehlen wir ihren, das Produkt vor dem Einsatzen mindestens 8 Stunden lang in der aufrechten Position zu belassen. Auf diese Weise kann das Öl in alle Komponenten darüberflieben und diese erneut mit Schmierung versorgen. Im Anschluss dazu konnen Sie mit der Inbetriebnahme fortfahren.

Technische Daten

	232163	232170	232194	232187	232491	232507
Abmessungen [BxTxAmm] (Inkl. FüBe)	750x740x720 (750)	750x740x850 (880)	750x740x1260 (1290)	750x740x1260 (1290)	750x740x1850	750x740x2080
Nettogewicht [kg]	50	71	90	102	120	150
Kammerab-messungen [BxTxAmm]	600x400x280	610x400x410	760x630x410	760x630x410	610x410x1120	610x410x1360
Kapazität [Anzahl der Fachböden]	3x GN 1/1 oder 3x600x400 mm	3x GN 1/1 oder 3x600x400 mm	3x GN 1/1 oder 3x600x400 mm	3x GN 1/1 oder 3x600x400 mm	3x GN 1/1 oder 3x600x400 mm	3x GN 1/1 oder 3x600x400mm
Zwischen-raum zwischen den Fachböden [mm]	70 70 105 70 70 70
Leistungsfähigkeit des Schockküh - lens [+3°C]	14 kg 20 kg 25 kg 25 kg 45 kg 50 kg
Leistungsfähigkeit des Schockge-frierens [+18°C]	11 kg	15 kg	20 kg	20 kg	35 kg	40 kg
Gas [Type]	R404a/R507	R404a/R507	R404a/R507	R404a/R507	R507
Einzelheiten über den Test [°C / RH]	+43 / 65%	+43 / 65%	+43 / 65%	+43 / 65%	+43 / 65%	+43 / 65%
Leistungs-aufnahme [W]	1150	1424	1490	1490	1820	2040
Netzteil [V-P-Hz]	230-I-50	230-I-50	230-I-50	230-I-50	400-3-50	400-3-50

Hersteller und Handler haften nicht für Ungenaugkeiten aufgrund von Druck- oder Übersetzungsfehlern in thism Handbuch. Im Einklang mit unserer Richtlinie fur eine kontinuierliche Verbesserung

der Produkte gehalten wir uns das Recht vor, Änderungen an den in der Dokumentation enthaltenen Produkten, Verpackungen und Spezifikationen ohne vorherige Ankündigung vorzunehmen.

4. Elektrischer Anschluss und Erdung

Elektrischer Anschluss

Die Installation und die elektrischen Anschlüsse müssen in Übereinstimmung mit den geltenden Vorschriften

für einen Elektroanschluss durchgeführt werden.

These Arbeitsmen müssen von einem dazu qualifizierten Personal vorgenommen werden. Das Unternehmen leht jegliche Verantwortung ab, die sich aus der Nichteinhaltung der oben geltenden Vorschriften ergibt.

Siehe Schaltpläne für den Schockkühler am Ende desses Handbuchs.

Vor Anschluss des Schockkühlers mussen sie eine vollständige und sorgfällige Reinigung mit warmem Wasser vornehmen, ohne aggressive Reinigungsmittel zu verwenden und anschließend mit einem weichen Tuch alle feuchten Teile trocknen (lesen Sie das Kapitel über Reinigungsmäßnahmen für den Schockkühler aufmerksam durch).

DE

Um einen korrekten Anschluss vornehmen zu konnen, müssen Sie wie folgt vorgehen:

• Bereiten Sie einen thermisch-magnetischen Trennschalter vor und stellen Sie sichere, dass die Frequenz/Spannungskapazitat der Trennschalterleitung derjenigen entspricht, die auf dem Ettekt mit der Seriennummer des Schockkühlers angegeben ist (siehe Platzierung des Etiketts).
• Überprüfen Sie die Versorgungsspannung an der Steckdose, sie muss zwischen + / - 10% der ortsüblichen Versorgungsspannung liegen, wenn immer Sie den Kompressor starten.

Inbetriebnahme des Schockhülers

ACHTUNG!

Die Erstinbetriebnahme muss von qualifiziertem Personal durchgefuhrt werden.

Bevor Sie den Schockkühler einschalten, vergewissern Sie sich, dass:

• Ihr Hande trocken sind
  Die Oberfläche des Schockkühlers trocken ist

• Sowohl Boden als auch Steckdose trocken sind

• Wir empfehlen Ohnen, am Kopf der Steckdose einen bipolaren Schalter (oder einen 4-poligen Schalter) zu installieren, der eine Kontaktöffnung von mindestens 3mm Durchmesser aufweist. Ein solcher Schalter ist vorgeschreiben, sobald die Leistungsaufnahme über 1000 W liegt oder wenn der Schockkühler ohne Verwendung eines Netzsteckers direkt angeschlossen wird. Der magnetische Thermoschalter muss in der Höhe des Schockkühlers platziert werden, damit er im Falle einer Wartung vom Techniker sofort erkannt werden kann.

Esisterforderlich,dass derQuerschnittdesStromversorgungskabels dem StromverbrauchdesGeratsentsprechendausgefuhrtist.

Eine Erdung des Gerätes ist gesetzlich vorgeschreiben. Aus thisem Grund ist es notwendig,ihn an ein effiziente Erdungs-

system anzuschreiben. Sollte das Stromversorgungskabel defekt sein, muss es durch technisch qualifiziertes Personal ersetzt werden. Es wird dringend empfohlen, die Verwendung von Elektrogeräten im Inneren des Schockkühlers zu unterlassen.

• Bei Beschädigungen am Kompressor darf dieser ausschließlich durch qualifiziertes Personal ausgetauscht werden, um jederwede Risiken zu vermeiden. Im Falle eines Ausfalls empfehlen wir, das Gerät von der Stromversorgung zu trennen und einen hochempfindlichen thermischen antielektrischen Schockschalter zu verwenden.

Achten Sie außer dem darauf, dass:

Die eingebaute Kondensationseinheit des Schockkühlers nur in aufrechtem Zustand transportiert werden darf. Sollte er seitlich genegt worden sein, empfehlen wir, vor dem Start mindestens 8 Stunden zu warten, damit das Öl in alle Komponenten zurückfliebt und diese erneut geschmiert werden.

Die korrekte Temperatureinstellung kann der entsprechenden Tabelle über Produktkategorien/ Betriebstemperatur entnommen werden, außerdem ist für die Einstellung der Betriebsparameter die Bedienungsanleitung im Bedienfeld zu überprüfen, die thisem aktuellen Handbuch beigefegt ist.

Sobald der Schockkühler mit dem Netzkabel verbunden ist (siehe vorheriger Absatz), fahren Sie mit dem Anschlieben der Stromversorgung mit geschlossen Schalter fort.

Vergewissern Sie sich vor dem Einstecken eines eingebauten Geräts, dass der Wahlschalter in der

Position 0, OFF oder grün geöffnet ist. Stecken Sieden Stecker ein und schalten Sie den Schalter aus. Vor dem Einbringen der zu kuhlenden oder tiefzukuhlenden Lebensmittel ist es notwendig, den Innenraum des Gerätes zu reinigen (siehe Kapitel über die Reinigung) und im Anschluss dazu muss der Innenraum zuerst gekühlt werden, bevor die positiven oder negativen Abläufe beginnen können.

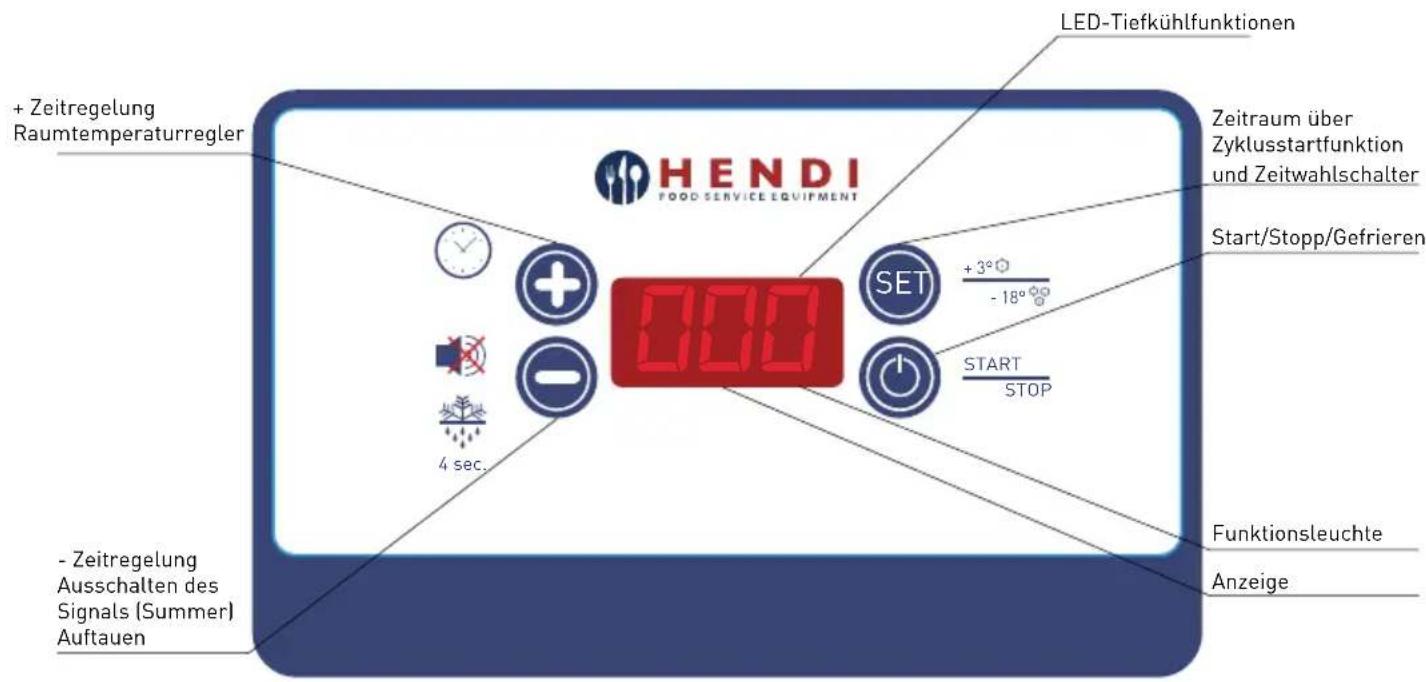

Für die Einstellung der Betriebsparameter sind die Anweisungen für das Armaturentafel im Anhang des aktuellen Handbuch zu beachten.

5. Reinigung

Alle Verfahren müssen so durchgeführt werden, dass für die stationäre Einheit die Spannungsver

Reinigen des Schockkuhlers

Die Wartung des Schockkühlers muss mindestens eine tägliche Reinigung des Ladebereichs beinhalten, um eine Entwicklung und Ansammlung von Bakterien zu verhindern.

Vor der Reinigung des Innenraums des Schockkühlers ist ein Abtauen durchzuführn, die Tur offen zu halten und der Deckel des Ablaufrohres muss entfernt werden.

ACHTUNG!

Es ist wichtig, den Schockkühler tätiglich zu reinigen, um eine Entwicklung und Anhäufigung von Bakterien zu verhindern. Vor der Reinigung des Inneraums des Schockkühlers ist ein Abtauprozess durchzuführren, hierzu muss der Deckel des Ablaufbehalters entfernrt werden.

• Richten Sie den Spruhstrahl nicht direkt auf die Innenteile des Schockkühlers, da ansonsten die elektrischen Teile beschädigt werden können.

sorgung zum Kuhlgerät als auch zur Kondensati- onseinheit zuvor getrennt wird.

• Verwenden Sie keine harten, metallischen Werkzeuge, um das Eis zu entfernen.
• Verwenden Sie für die Reinigung nur warmes (nicht frübes) Wasser mit nicht-aggressiven Reinigungsmitteln und achtenden Sie darauf, dass nasser Teile mit einem weichen Tuch abgetrocknet werden.
• Vermeiden Sie die Verwendung von Reinigungsdienstprodukten, die Chlor oder verdünnte Lösungsmittel, Natronlauge, Scheuermittel, Muriasäure, Essig, Bleichmittel oder andere Stoffe enthalten, die kratzen oder scheuern können.
• Wir empfehlen, das Gerät mindestens einmal im Monat zu reinigen, sollte es für Tiefkuhlprodukte verwendet werden.

Achten Sie darauf, während der Reinigungsrarbeiten Arbeitshandschuhe zu tragen.

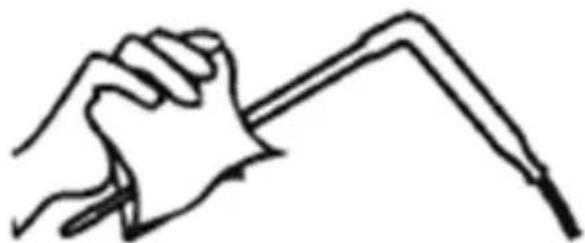

Reinigender Sonde

Die Wartung des Schockkühlers muss mindestene eine tägliche Reinigung der Temperaturkernsonde beinhalten.

Es ist wichtig, die Sonde für den Innenraum des Schockkühlers tätiglich sauber zu halten. Alle Verfahren müssen so durchgeführt werden, dass für die stationäre Einheit die Spanningsversorgung zum Kuhlgerät als auch zur Kondensationseinheit zuvor getrennt wird. Es empfeht sich, die Sonde mit sauberem Wasser und einer hygienischen Lösung gründlich zu spulen. Beziehen Sie sich am besten auf die identischen Vorgehensweisen und

Reinigungsmittel für die Reinigung wie bereits im vorherigen Absatz beschrieben.

6. Empfehlungs- und Warnhinweise

Wir empfehlen eine tägliche Reinigung des äußeren Gehäuses des Schockkühlers, einschließlich der

Manuelles Abtauen

Der Schockkühler verfügt über eine manuelle Abtauung, die offener oder geschlossener Tur vorgenommen werden kann (in letzterem Fall ist die Abtauzeit länger).

ACHTUNG!

Wenn der Schockkuhler den Prozess beendet hat, ist es notwendig, den Deckel der Wasserablauflei

Maximale Fachbodenlast und Lagerung

ACHTUNG!

Der Schockkühler eignet sich damit, die Temperatur bereits gekochter Lebensmittel zu reduzieren (siehe Tabelle mit den Temperaturen entsprechend den Produkten, deren Temperatur vermindert werden soll).

In den Schockkühler)dürfen keine Produkte verbracht werden, die gerade aus dem Ofen entnommen wurden. Warten Sie eine Minute, bevor Sie die Produkte in den Innenaum stellen, und starten Sie anschließend den Zyklus.Wir mochten Sie daran erinnern,dass es von verschieden Faktoren abhängt,ob der Schockfrostzeitaum fur die gewünschte Temperatur eingehalten wird,wie z.B.:

Innenseite der Tur, insbesondere in der Nähder Dichtungen.

tung zu entfernen, damit das Wasser in den Behälter abfließen kann. Das Ablaufrohr ist auch für das Ablassen anderer Flüssigkeiten aus dem Produkt geeignet.

Am Ende des Prozesses muss der Wasserstand überprüft und ggf. der Behälter entleert werden.

• Von Form, Art, Dicke und vom Material, in dem das zu kühlende Lebensmittel gelagert ist.
• Ob Deckel über den Containern verwendet werden oder nicht.
  Von den physikalischen Eigenschaften des Produkts, Dichte, Wasser- und Fettgehalt.
  Vom Temperaturzustand des zu kuhlenden Lebensmittels.

Die Zeiteinstellung für die Positivkuhlung und das Schockfrosten muss entsprechend der Art und dem Gewicht der zu behandelnden Lebensmittel vorgenommen werden.

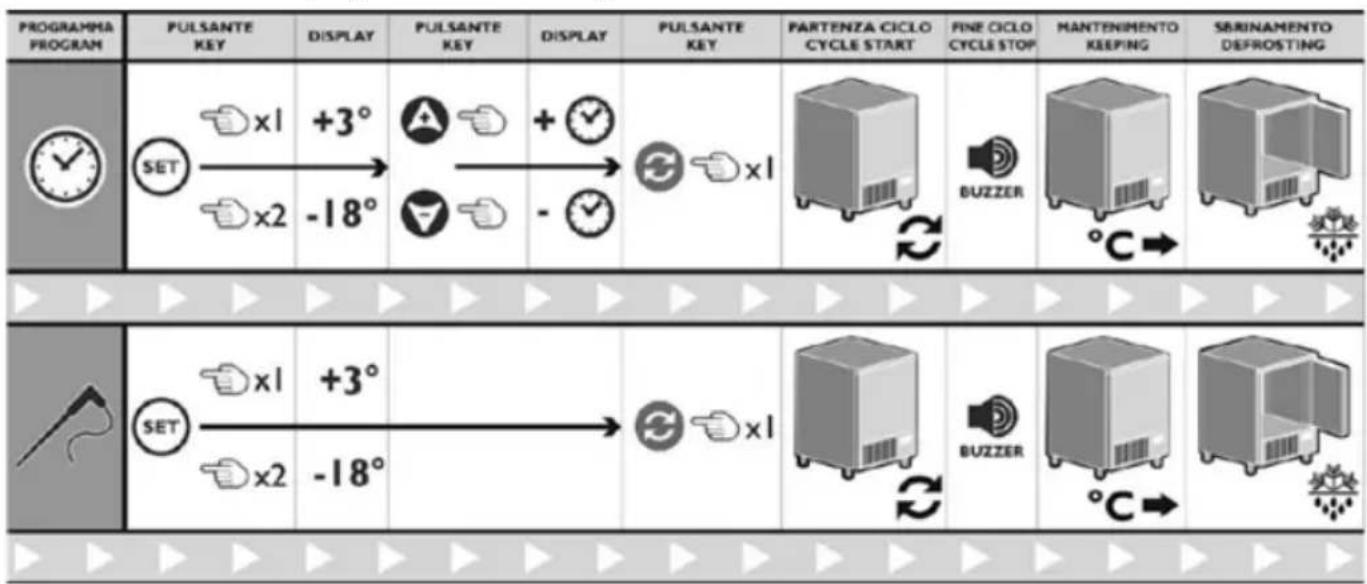

Modalitäten zur Auswahl der Verarbeitungszeit

Die Optionen für die Modalitäten des Schockkühlers lauten:

• Zeitzyklus, für den Fall, dass die Verarbeitungszeit angegeben ist. Sobald die Zeitzyklusphase beendet ist, beginnt automatisch die Konservierungsmodality.

• Bei der Kernsonde genugts, die Temperatur des zu kuhlenden Produktes einzustellen; die Sonde erfasst anschließend die Temperatur und nach dem akustischen Signal geht das Gerät in die Konservierungsmodality über (siehe Position der Kernsonde).

ART DER VERARBEITUNG	ART DES ZYKLUS	ART DES PRODUKTS	Zu befüllendes Produkt	Dicke	Zyklus beim Produktcode
Positiv Volle Drehzahl		für energierei- che Lebensmit- tel oder dickem Umfang	Max. 4kg für jeder Fachboden	50 mm +3°C MAX 90 min
Negativ Volle Drehzahl		für energiere- iche Lebensmit- tel oder dickem Umfang	3 kg 40 min		bis -18°C (240 min)
-	Reduzierte Drehzahl	empfindliche Produkte, Gemü- se, Crème, schwammige Desserts, Kleinformatige Produkte	---

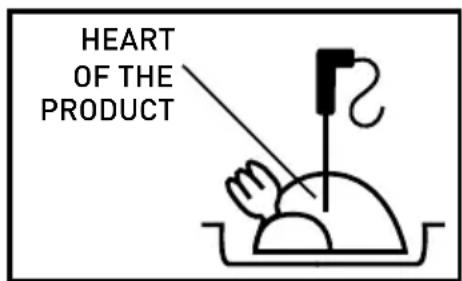

Messung der Temperatur im Produktkern

Falls es die Dicke der Produkte zulässst, verwenden Sie immer die Kernsonde, um die erreichte Temperatur am Produktkern GENU zu überprüfen, und unterbrechen Sie den Zyklus nicht, bevor die Temperatur von +3^ und -18^ erreicht ist. Für eine korrekte Funktion des Schockkühlers ist es notwendig, dass die darin enthaltenen Produkte möglichst exakt in der Mitte platziert sind, um eine gute Luftzirkulation im Schockkühler zu gewährleisten. Versperren Sie nicht die Lufteinlässe des Schockkühlers/Gefrierschranks im Inneren des Gerätes

Für eine korrekte Funktion des Schockkühlers ist es notwendig, dass die darin enthaltenen Produkte möglichst exakt in der Mitte platziert sind, um eine

gute Luftzirkulation im Schockkuhler zu gewährleisten.

! ACHTUNG!

Halten Sie Kinder vom Schockkühler fern.

Konservierung gekochter und schockgefrorener Lebensmittel

Gekocht und schockgefrore Nebensmittel konnen im Kuhlschrank aufbewahrt werden, wobei die organoleptischen Eigenschaften bis zu 5 Tage nach dem Behandlungsdatum erhalten bleiben. Es ist wichtig, die Kuhlkette aufrecht zu erhalten und

während der Konservierung eine konstante Temperatur zwischen 0^ und 4^ , je nach Lebensmittel, beizubehalten. Mit der Technik des Vakuumierens kann die Konservierungszeit auf ca. 15 Tage erhöht werden.

Konservierung gekochter und tief gefrorener Lebensmittel

Gekochte und tief gefrore Nebensmittel konnen im Kühlschrank aufbewahrt werden, wobei die organoleptischen Eigenschaften bis zu mehreren Monaten nach dem Behandlungsdatum erhalten bleiben. Es ist wichtig, die Kühlkette aufrecht zu erhalten und während der Konservierung eine konstante Temperatur von 0^ bis 4^ , je nach Art des Lebensmittels, beizubehalten. Mit der Technik des Vakuumierens kann die Konservierungszeit auf ca. 15 Tage erhöht werden.

Die Lebensmittel, die einem negativen Zyklus ausgesetzt waren, konnen für einen Zeitraum von 3 bis 18 Monaten sicher aufbewahrt werden, Abhängig vom behandelten Lebensmittel.

• Es ist wichtig, dass die Konservierungstemperatur bei oder unter -20^ beibehalten wird.

ACHTUNG!

• Vermeiden Sie es, die gekochen und schockgefrorenen Lebensmittel bei Raumtemperatur stehen zu halten.

DE

Verfahren der Inbetriebnahme des Schockkühlers

Schockfrostzyklus mit Kernsonde

1. Drücken Sie den grünen Knopf.
2. Drücken Sie die Taste „SET“ um die Temperatur +3^ oder -18^ auszuwahlen.
3. Drücken Sie anschließend die Taste „START/STOP" um den Zyklus zu starten.

Aktueller Schockfrostzyklus

1. Drücken Sie den grünen Knopf.
2. Drücken Sie die Taste „SET“ um die Temperatur +3^ oder -18^ auszuwahlen.
3. Drücken Sie anschlieBend die Tasten „UP“, „DW“ um die gewünschte Zeit für den Schockfrostzyklus einzustellen

4. Drücken Sie die Taste „START“ um den Zyklus zu starten.

5. Vermeiden Sie Feuchtgkeitsverluste, die den Geschmack des Lebensmittels beeinträchtigen konnen.

Die tiefgefrorenen Lebensmittel müssen durch eine Schutzfolie geschützt (besser in vakuumiertem Zustand) und mit einem Klebeetikett versehen sein, auf dem folgenden angegeben werden muss:

Die Art des Inhalts
- Der Tag der Zubereitung
- Ein zugewiesenes Ablaufdatum

ACHTUNG!

Nachdem das Lebensmittel aufgetaut wurde, darf es nicht mehr eingefroren werden.

1. Am Ende des Zyklus (Nach dem Erklingen des Summers) Goes the Maschine automatisch in die Konservierungsphase über.
2. Um den Zyklus zu stoppen, drücken Sie „START/ STOP".
3. Am Ende des Zyklus (Nach dem Erklingen des Summers) Goes the Maschine automatisch in die Konservierungsphase über.
4. Um den Zyklus zu stoppen, drücken Sie „START/ STOP"

Konservierungszeitraum (in Monaten) für Schock-gekühlt-/-Schock-geflorene Lebensmittel In der folgenden Tabelle sind die Aufbewahrungszeiten einiger tiefgekühler Lebensmittel aufgefuhrt.

Lebensmittel Gefroren bei -18°C Gefroren bei -25°C Gefroren bei -30°C

Molkereiprodukte
Käse 4 6 6
Butter 8 12 15
Geflügel und Fleisch
Rindfleisch 9 12 18
Kalbfleisch 6 12 18
Lammfleisch 6 12 18
Schweinefleisch 4 12 15
Geflügel 5-9 12 18
Kaninchen, Gans	4-6	-	-
Ente, Truthahn	4-6	-	-
Wild	6-10	12	12
Fisch
Fettarm	6-8	12	15
Fett (essbar, Makrele, Lachs, Hering)	3-4	7-8	8-9
Schalentiere mit Scheren	3-4	12	17
Schalentiere	2-3	10	12
Gemüse und Früchte
Gemüse	12	18	24
Früchte	12	18	24
Backwaren
Kuchen	2-4	8	12
Fertiggerichte
Fertiggerichte	2-4 6 6

Bemerkung: Die obige Tabelle dient nur zu Referenzzwecken. Bei der Bestimmung des Lagerungszeitraums sollen den innerer sanitär-epidemiologischen Vorschriften und die des HACCP eingehalten werden.

1. Zeitraum für Schock-gekühlte-/schock-gefrorene

Lebensmittel Pfanne		Max. Ladekapazität	Dicke des Produkts	Zeitraum des Schockgefrie-rens	Verwende -ter Zyklus
Vorspeise
Weitere Sauce GN1/1 (H)60 6 L 4 cm 70 Minuten POSITIV
Fleischbrühe	GN1/1 (H)110	7 L	6-7 cm	90 Minuten	POSITIV
Cannelloni	GN1/1 (H)40	4 Kg	3-4 cm	40 Minuten	POSITIV
Gemüsesuppe	GN1/1 (H)100	5 L	5 cm	90 Minuten	POSITIV
Frische Pasta	GN1/1 (H)40	1 Kg	5 cm	30 Minuten	NEGATIV
Fleisch- und Tomatensauce	GN1/1 (H)60	5 Kg	5 cm	90 Minuten	POSITIV
Bohnensuppe GN1/1 (H)60 5 Kg 5 cm 90 Minuten POSITIV
Fischsuppe	GN1/1 (H)60	4 Kg	5 cm	90 Minuten	POSITIV
Geflügel und Fleisch
Braten	GN1/1 (H)60	7 Kg	10 cm	90 Minuten	POSITIV
Rinderschmorbraten	GN1/1 (H)60	7 Kg	15 cm	90 Minuten	POSITIV
Tafelspitz	GN1/1 (H)60	6 Kg	12-18 cm	90 Minuten	POSITIV
Hühnerbrust	GN1/1 (H)40	7 Kg	4-5 cm	30 Minuten	POSITIV
Roastbeef	GN1/1 (H)40	4 Kg	10-15 cm	80 Minuten	POSITIV
Fisch
Zackenbarsch	GN1/1 (H)40	3 Kg	5-10 cm	90 Minuten	POSITIV
Meereszikaden	GN1/1 (H)40	2 Kg	3 cm	25 Minuten	POSITIV
Vakuumverpackte Muscheln	GN1/1 (H)60	2 Kg	max. 3-4 cm	20 Minuten	POSITIV
Fischsalat	GN1/1 (H)40	4 Kg	3-4 cm	30 Minuten	NEGATIV
Gekochter Polyp	GN1/1 (H)60	5 Kg	-	60 Minuten	POSITIV
Feuchter Tintenfisch	GN1/1 (H)60	4 Kg	4-5 cm	60 Minuten	POSITIV
Gemüse und Früchte
Karotten	GN1/1 (H)60	4 Kg	4-5 cm	60 Minuten	POSITIV
Pilze	GN1/1 (H)60	4 Kg	4-5 cm	60 Minuten	POSITIV
Gurken	GN1/1 (H)60	3 Kg	4-5 cm	90 Minuten	POSITIV
Backwaren
Vanille- und Schokola-denpudding	GN1/1 (H)60	6 L	4-5 cm	90 Minuten	POSITIV
Vanillicreme	GN1/1 (H)60	3 L	4-5 cm	90 Minuten	POSITIV
Vollmilchkaltcreme	GN1/1 (H)60	3 L	4-5 cm	90 Minuten	POSITIV
Cremiger, gezuckerter Pudding	GN1/1 (H)40 3 L 6 cm 60 Minuten POSITIV
Halbgefrorene Produkte	GN1/1 (H)40	3 Kg	4-6 cm	50 Minuten	POSITIV
Tiramisu	GN1/1 (H)60	5 Kg	4-5 cm	45 Minuten	POSITIV

DER HERSTELLER HAT DAS RECHT, TECHNISCHE ÄNDERUNGEN OHNE VORANKÜNDIGUNG VORZU-NEHMEN.

8. Bedienfeld

Beschreibung

Die Bedienfelder geben die Möglichkeit, die Grundfunktionen des Gerätes auszuführen:

• Positives Schock-frieren oder Kühlen

• Negatives Schock-frieren oder Tiefkühlen
  Herd-Sonde gesteuertes oder zeitgesteuertes Schock-frieren
  Konservierung

• Manuelles Abtauen ohne Heizung oder Heiβgas

Dank einiger Parameter ist es möglich, einige Funktionen zu Löschen oder zuändern.

Der Endverbraucher (der Koch) kann die Art des Zyklus und die Abkuhlzeit wahlen, wann immer die Kernsonde nicht ausgewählt wird.

Schnittstelle

Es gibt einen 5-Sekunden-Lampentest, wenn immer die Steuerung statistisch ist, danach wird sie in die Betriebsstellung gebracht.

Tasten

Das Bedienfeld stoppt in den Bereitschaftsfunktio nen, wann immer die Taste „SET" ⑤ nach Beendi

gung der Schockfrostzyklen 4 Sekunden lang gedruckt wird.

Zeit- und Kern-Sondenprogramm-Einstellung

Stopp - Display

Wenn der Zeitzyklus ausgewählt ist, werden die Zeit (in Stunden und Minuten) oder die Aufzeichnungen der Kernsonde angezeigt, falls der Sondenzyklus

ausgewählt ist.

Der obere Punkt der zweiten Anzeige zeigt die Auswahl im Falle eines negativen Prozesses an.

Stopp - Tasten

Die Tasten „Set“, „Up“ „Down“ erhöglich chen die Eingabe der Zykluseinstellung.
So eingestellt, dass es automatisch in den Prozess des negativen und positiven Sondenzyklus wechselt.
- Drücken Sie die Eistelltaste 4 Sekunden lang, um das Bedienfeld im Bereitschaftsmodus zu halten.

Start - Display

Die Anzeige zeigt die verbleibende Zeit (in Stunden und Minuten), wenn der Zeitzyklus, oder die Aufzeichnungen der Kernsonde, wenn der Sondenzyklus ausgewählt ist.

Start - Tasten

• Durch Drücken der Taste „SET“ „SET“ gezigt die Anzeige die Zeit ab Zyklusbeginn oder die Zeit des Zeitzyklus an, um die Zyklustemperatur zu erreichen, wenn immer sie sich in der Konservierungsmodality befindet.
• Durch Drücken von „Nach oben“ wird die vonder Raumsonde erfasste Temperatur angezeigt. Diese Informationen werden 5 Sekunden lang angezeigt.
• Werde der Summer aktiviert, drucken Sie die Taste „Abwarts" umihn zu deaktivieren.
• Drücken Sie „Start/Stop" um den Zyklus zu starten.

Alarme

Bei den vorhandenen Alarmen handelt es sich um diejenigen, die sich auf die Sonden beziehen. Sie werden nur angezeigt, wenn die Ansicht der relatives Sonde erforderlich ist. „Er" zeigt einen generischen oder internen Fehler der Sonden an.

"Er"generischer oder interner Fehler der Sonde "Erl"Raumsondenfehler "Er2" Kernsondenfehler

• Drücken Sie die Taste „Nach oben“ oder „Nach unten“, um den Zeitzyklus automatisch einzustellen, wenn zuvor der Kernspondenzyklus ausgewählt wurde, andernfalls +/- für den Zeitzyklus.
• Wurde der Summer aktiviert, drücken Sie die Taste „Abwärts" umihn zu deaktivieren.
• Drücken Sie „Start/Stop" um den Zyklus zu starten.

Wenn die Stellung der Tur auf (Pl = I) steht und der Turkontakt nicht gut geschlossen ist, erscheint auf der Anzeige dr", was aneigt, dass die Tur geöffnet ist.

ACHTUNG!

Am Ende der positiven Verarbeitungsphase wird das Konservierungsprogramm automatisch auf die Temperatur von 0 bis +3^ eingestellt.

Am Ende der negativen Verarbeitungsphase wird das Konservierungsprogramm automatisch auf die Temperatur von -22 bis -25^ eingestellt.

Um die gesetzlich vorgeschriebene Kuhl- und Gefrierzeit während eines laufenden Zyklus einzuhalten, wird dringend davon abgeraten, die Tur des Gerätes zu öffnen.

Wenn ein Programm lauft und ein Fehler erzeugt wird, Goes der Zyklus in den Zeitablauf über, auch wenn der Fehler weiterhin besteht.

Vorschriften

Kompressor

Der Kompressor kann nur in der START-Funktion aktiv sein, wann immer die Raumsonde keinen Fehler aufweist.

Wenn die Stellung der Tur auf (PI = I) steht, muss die Tur geschlossen werden, um den Start des Kompressors zu ermögen, was ansonsten nur bei P6=0 möglich ist. Bei P6=0 ist der Kompressor auch bei geöffneter Tur und bei arretiertem Lüfter aktiv. Der Kompressor startet gemäß dem aktiven Sollwert, in Einklang mit dem gewählten Zyklus und der eingestellten Differenztemperatur (Parameter P8).

Der Schutzzeitraum für den Kompressor ergeht wie folgt:

• P9: Minimale Verzögerung, die zwischen dem Abschalten und dem{nachsten Einsatz des Kompressors bestehen muss. Thiser Parameter wird auch fur das Zurücksetzen der Karte verwendet.
• P10: Minimale Verzögerung, die zwischen zwei aufeinanderfolgenden Anläufen des Kompressors liegen muss.

Manuelles Abtauen

Das Abtauen erfolgt bei geöffneter Tur, ohne den Einsatz von Heizung und Heiiggas.

Parameter

Durch gleichzeitiges Drücken von „Up" und „Down" für mindestens 4 Sekunden wird die Parametereinstellung eingegeben.

An dieser Stelle entscheid auf der Anzeige die Nummer des Parameters (P0). Durch Drücken der Taste „SET" ist es möglich, den Wert des Parameters selbst zu sehen und zu ändern.

Die Tasten „Up" und „Down" bei aktivierter Parameteinstellung ermöglich den Übergang zum nachsten/ehemaligen Parameter; wenn der Wert des Parameters aktiviert ist,ändern sieihn.

Einheit

Beschreibung Min. Max. Auft.

0	Erlaubnis zur Eingabe der Konservierungsfunktion: Der Summer erklingt für 60 Sek.	011-
1	Tür zu 0=Tür offen; 1=Tür zu 011-
2	Ventilator während des Vorgangs 0=zusammen mit dem Kompressor; 1=immer aktiviert	011-
3	Erlaubnis für die Eingabe der Kernsondenfungtion 011-
4	Erlaubnis für den Eintritt in die negative Verarbeitung 011-
5	Erlaubnis zum Eintritt in die Abtauphase 010-
6	Stoppen der Funktionen bei geöffnter Tür 0=Kompressor+Lüfter; 1=Lüfter	011-
7	Konfiguration RL2=Abtauen; 1=Lüfter+Abtauen	0	1	1	-
8	Hysteresis der Regulierung	0	20	3	°C
9	Schutz des Kompressors Aus/Ein (gilt auch für das Zurücksetzen)	0	99	2	min
10	Schutz des Kompressors Aus/Ein	0	99	3	min
11	Abtaudauer	0	99	10	min
12 Abtropfzeitraum 0 99 3 min
13	Kernsonde für die positive Verarbeitung	-50	99	3	°C
14	Kernsonde für die negative Verarbeitung	-50	99	-18	°C
15	Raumsonde für die positive Verarbeitung	-50	99	-2	°C
16	Raumsonde für die negative Verarbeitung	-50	99	-40	°C
17	Raumsonde für die positive Konsrvierungsverarbeitung	-50	99	0	°C
18	Raumsonde für die negative Konsrvierungsverarbeitung	-50	99	-25	°C
19	Verfahrensdauer für den positiven Zeitraum	0	599	90	min
20	Verfahrensdauer für den negativen Zeitraum	0	599	270	min
21	Verflüssigungstemperatur für zweiten Ventilator einstellen	60	-50	99	°C
22	Aktivierung der Steuerung für den Sekundärventilator	1	0	1	-

9. Wartung - Entsorgung von Materialien

Alle Wartungsarbeiten und Reparaturen am Gerät müssen mit einer stationären Einheit, wovor die Spannungsvorsorgung zum Kuhlgerät als auch zur Kondensationseinheit getrennt werden muss. Alle Arbeiten müssen von einem davon qualifizierten Personal vorgenommen werden.

Regelmäßige Überprüfungen

In regelmäßigen Abständen [mindestens einmal im Jahr] ist es wichtig, eine komplette Systemüberprüfung durch qualifiziertes Personal vorzunehmen.itte überprüfen Sie,dass:

• das Wasserablassystem ordnungsgemäß Funktioniert.
• es keine Kältemittelleckagen gibt und das gesamte Kühlsystem einwandfrei Funktioniert.

Austausch des Lüftermotors

Wenn das Gerät mit einem Lüftermotor ausgestattet ist und es notwendig wird, diesen auszutauschen, ist darauf zu achten, die Spannung zu unterbrechen, das Etikett mit den technischen Daten des

Austausch des Kompressors / Kühlgases

Im Falle einer Beschädigung und/oder eines Austausches des Kompressors ist darauf zu achten,

Ersatzteilanfragen stellen

Beider Anfrage von Ersatzteilenbitten wir Sie, fol-gendes deutlich zu spezifizieren:

• der Wartungszustand des elektrischen Systems absoluter Sicher ist.
• die Türdichtungen und die Tur selbst sich korrekt schreiben lessen.
• der Verflüssiger der Kältemaschine in gereinigtem Zustand ist.

Lüftermotors zu überprüfen und es durch einen mit identischer Leistung, Spannung und Frequenz zu ersetzen.

dass das Kältemittel Gas und Öl aufbewahrt wird und nicht in die Umwelt gelangt.

10. Wartung - Entsorgung von Materialien

Nachricht Ausfallfehler Fehler Lösungen

ER	Stellen Sie sicher, dass alle Kabel in der Klemme vorhanden sind	Generischer oder interner Fehler der Sonde	Sollte das Kabel abgerissen sein, fügen Sie es erneut ein und schrauben Sie es fest
ER1	Stellen Sie sicher, dass alle Kabel in der Klemme vorhanden sind	Fehler der Raumsonde	Sollte das Kabel abgerissen sein, fügen Sie es erneut ein und schrauben Sie es fest
ER2	Stellen Sie sicher, dass alle Kabel in der Klemme vorhanden sind	Fehler der Raumsonde	Sollte das Kabel abgerissen sein, fügen Sie es erneut ein und schrauben Sie es fest
		Überprüfen Sie, ob der Verdampfer mit Eis blockiert ist	Lassen Sie die Tür für mindestens 15 Minuten offen stehen, damit das Eis schmelzen kann
		Überprüfen Sie, ob das Produkt korrekt eingelegt ist und nicht zu groß ist	Verringern Sie die Beladung von Fachböden und Rosten
		Überprüfen Sie, ob sich der interne Lüfter dreht	Nehmen Sie Kontakt mit dem Kundendienst auf
		Stellen Sie sicher, dass die Labortemperatur nicht zu hoch ist und keine hohe Luftfeuchigkeit aufweist	Nehmen Sie Kontakt mit dem Kundendienst auf
	Konservierung der Lebensmittel ach Ablauf des Schockühlzyklus fehlge-schlagen		Nehmen Sie Kontakt mit dem Kundendienst auf
ER2	Stellen Sie sicher, dass alle Kabel in der Klemme vorhanden sind	Fehler der Raumsonde	Sollte das Kabel abgerissen sein, fügen Sie es erneut ein und schrauben Sie es fest
DR	Tür ist geöffnet Tür ist geöffnet		Vergewissern Sie sich, dass die Tür ordnungs-gemäß geschlossen ist

11. Garantie

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellt den Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäß Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihr Rechte aus den entsprechenden Gesetzen

bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatumss und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte gehalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

12. Entsorgung und Umweltschutz

Wird das Gerät außer Betrieb genommen,arf es nicht über den Hausmüll entsorgt werden.Der Benutzer ist fur die Übergabe des Gerätes an eine geeignete Sammelstelle fur Altgeräte verantwortlich.Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften uber die Abfallentsorgung bestraft werden.Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Scho-nung der natürlichen Ressourcen bei und sorgt

für eine umwelt- und gesundheitsschonende Verwertungsweise. Weitere Informationen darüber, wo Sie ihre Altgeräte entsorgen können, erhalten Sie bei ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abfallen, weder direkt noch über ein öffentliches System.

Gewerbegebiet Ehring 15

5112 Lamprechtshausen, Austria

Tel: +43 [0] 6274 200 100

Email: [e-mail]

Hendi UK Ltd.
