Produkttyp	DisplayPort 1.2 KVM Extender über Glasfaser
Marke	Lindy
Modell	39376
Maximale Auflösung	3840x2160 @60Hz (4:4:4 8bit) ; 2560x1440 @144Hz RGB
Übertragungsdistanz	Bis zu 300 m (984,24 Fuß) mit OM3 Duplex LC Glasfaser
Senderanschlüsse	1x DisplayPort IN (weiblich), 1x USB Mini-B (weiblich), 1x SFP Duplex
Empfängeranschlüsse	1x DisplayPort OUT (weiblich), 3x USB Typ A (weiblich), 1x SFP Duplex
KVM-Funktion	Ja, Unterstützung für Tastatur, Maus und USB-HID-Geräte
Audio-Unterstützung	Digital bis zu 7.1 Kanäle, PCM 2 Kanäle 16/20/24 Bit @48kHz
Videostandards	DisplayPort 1.2a, HDCP 1.3, HBR2
USB	USB 2.0
EDID-Verwaltung	Automatisch
Stromversorgung	5VDC 2A über Netzteil (EU, UK, US, AUS) + Mini-USB-Kabel
Betriebstemperatur	0°C bis 50°C
Lagertemperatur	-20°C bis 80°C
Luftfeuchtigkeit	0% bis 90% (nicht kondensierend)
Laserklasse	Klasse 1 (ungefährlich)
Glasfasertyp	Duplex LC Multimode 50/125μm (OM3)
Wellenlänge	850 nm
Gehäusematerial	Metall
Farbe	Schwarz
Lieferumfang	Sender, Empfänger, 2x SFP-Module, 3x USB-A-auf-Mini-B-Kabel (1,5 m), 8x Gummifüße, Netzteil, Handbuch
Pflege	Reinigen mit einem trockenen Tuch; keine Flüssigkeiten verwenden. Keine vom Benutzer reparierbaren Teile.
Garantie	2 Jahre, kostenloser technischer Support lebenslang

Häufig gestellte Fragen - 39376 Lindy

Welche maximale Auflösung unterstützt der Lindy 39376 Extender?

Er unterstützt bis zu 3840x2160 @60Hz in 4:4:4 8bit und 2560x1440 @144Hz in RGB.

Was ist die maximale Übertragungsdistanz mit diesem Extender?

Bis zu 300 Meter (984 Fuß) mit einer Duplex-LC-OM3-Glasfaser (50/125μm).

Warum wird kein Bild auf dem Bildschirm angezeigt?

Überprüfen Sie, ob das Netzteil angeschlossen ist, ob die Glasfaser korrekt gekreuzt ist (Sender OUT zu Empfänger IN und umgekehrt), ob die DisplayPort-Kabel in gutem Zustand sind und nicht länger als 1 Meter sind. Verkürzen Sie die Länge bei Bedarf.

Kann ich einen USB-Stick oder eine Webcam an den Extender anschließen?

Nein, es werden nur USB-HID-Geräte (Tastatur, Maus) unterstützt. Speichergeräte oder Webcams funktionieren nicht.

Wie erkenne ich, ob die optische Verbindung aktiv ist?

Die «Power/Connection»-LED am Sender und Empfänger zeigt den Status der Stromversorgung und der optischen Verbindung an. Wenn sie dauerhaft leuchtet, ist die Verbindung hergestellt.

Was tun, wenn Tastatur oder Maus nicht reagieren?

Stellen Sie sicher, dass das Mini-USB-Kabel des Senders richtig am PC angeschlossen ist (Port mit der Bezeichnung «USB HID HOST»). Überprüfen Sie, ob die Geräte an den USB-Ports des Empfängers angeschlossen sind. Die «USB Status»-LED blinkt einmal pro erkanntem Gerät.

Welche Art von Netzteil wird mitgeliefert?

Ein 5VDC 2A-Netzteil mit austauschbaren Steckern für EU, Großbritannien, USA und Australien. Es wird über ein Mini-USB-Kabel an den Sender oder Empfänger angeschlossen.

Ist der Extender mit HDCP kompatibel?

Ja, er unterstützt HDCP 1.3, was die Wiedergabe von geschütztem Inhalt (z.B. Blu-ray) ermöglicht, sofern Quelle und Bildschirm kompatibel sind.

Kann ich eine Singlemode-Glasfaser anstelle einer Multimode verwenden?

Nein, die mitgelieferten SFP-Module sind für eine Multimode-Duplex-OM3-Glasfaser ausgelegt. Die Verwendung einer Singlemode-Glasfaser würde geeignete SFP-Module erfordern, die nicht im Lieferumfang enthalten sind.

Wie setze ich den Extender bei Problemen zurück?

Schalten Sie alle Geräte aus und schalten Sie sie in dieser Reihenfolge wieder ein: zuerst den Extender, dann den Bildschirm, zuletzt die Quelle. Wenn das Problem weiterhin besteht, überprüfen Sie die Videoeinstellungen im BIOS des PCs.

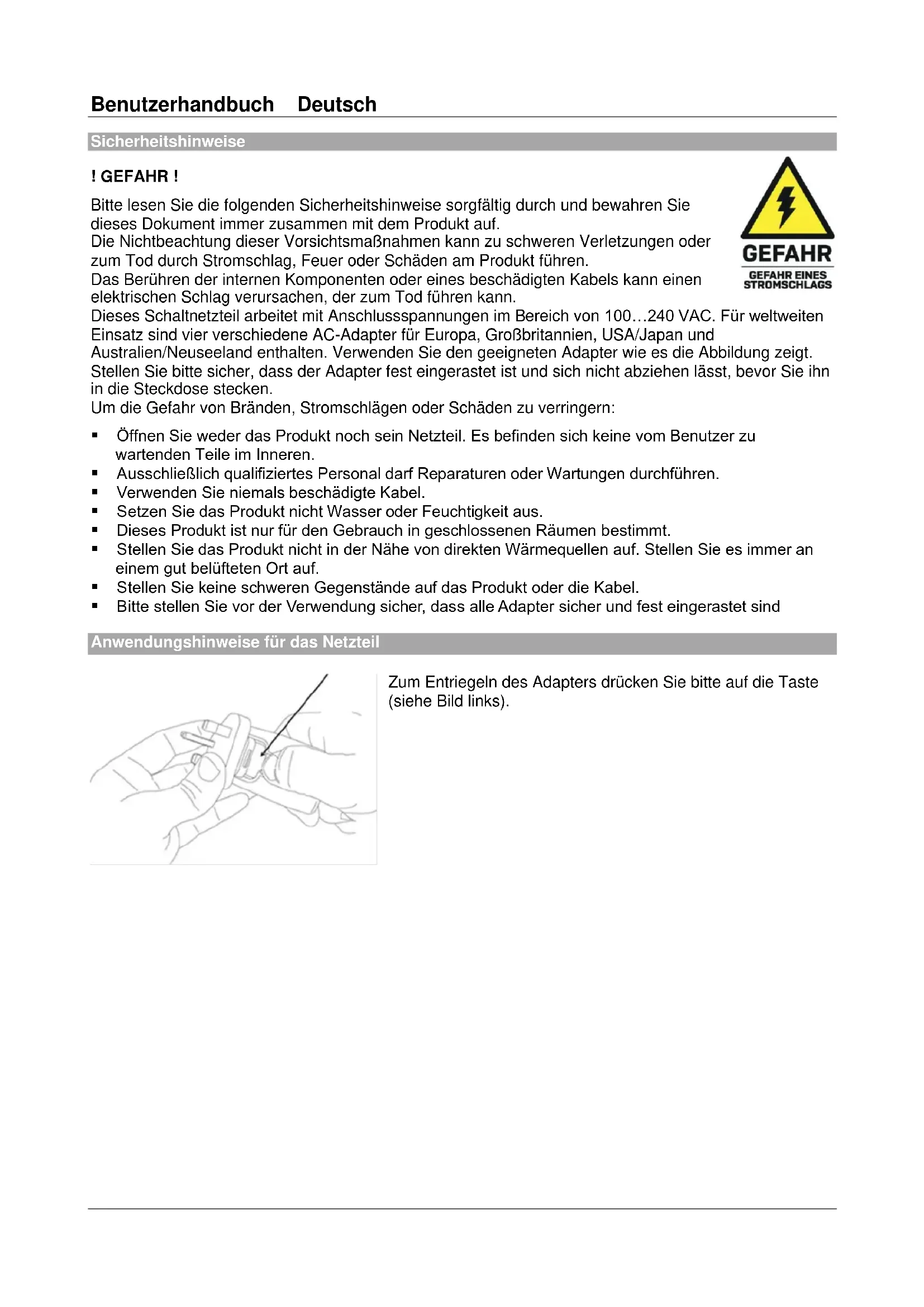

BEDIENUNGSANLEITUNG 39376 Lindy

Bitte lessen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie.
dieses Dokument immer zusammen mit dem Produkt auf.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schaden am Produkt führen.
Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.

Dieses Schaltnetzteil arbeitet mit Anschlusspannungen im Bereich von 100...240 VAC. Für weltweiten Einsatz sind vier verschiedene AC-Adapter für Europa, Großbritannien, USA/Japan und Australien/Neuseeland enthalten. Verwenden Sie den geeigneten Adapter wie es die Abbildung zeigt. Stellen Sieitte sicher, dass der Adapter fest eingerastet ist und sich nicht abziehen lasst, bevor Sieihn in die Steckdose stecken.

Um die Gefahr von Branden, Stromschlagen oder Schaden zu verringn:

• Öffnen Sie weder das Produkt noch sein Netzteil. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
  Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführten.
• Verwenden Sie niemals beschädigte Kabel.
• Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
• Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
• Stellen Sie das Produkt nicht in der Höhe von direkten Wärmequellen auf. Stellen Sie es immer an einem gut belufteten Ort auf.
• Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
• Bittie stennen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind

Anwendungshinweise für das Netzteil

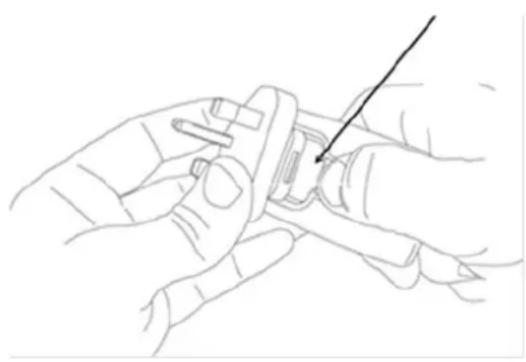

Zum Entriegeln des Adapters drücken Sieitte auf die Taste (siehe Bild links).

Einführung

Wir freuen uns, dass ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen gute Service verlassen. Diese 300m Fibre Optic DisplayPort 1.2 & USB KVM Extender unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosten, technischen Support.itte lessen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Der Fibre Optic DisplayPort 1.2 KVM Extender ist eine effiziente und zuverlüssige Lösung zur Übertragung hochwertiger 4K-DisplayPort-Signale mit einem Standard-LC-Glasfaserkabel über Distanzen bis 300m. Die Unterstützung von DisplayPort 1.2 erlaubt die Übertragung detailierter 3840x2160@60Hz Auflösungen - perfekt für auffallendes Digital Signage oder detailierte Inhalte bei medizinischen Installationen.

Lieferumfang

• DisplayPort KVM Extender, Transmitter
  DisplayPort KVM Extender, Receiver
• 2 × SFP Multimode Duplex OM3 Module
• 3 x USB-Kabel Typ A / Mini-B Cable, 1.5m
  8xGummifube
  5VDC 2A Multi-Country Netzteil (UK, EU, US & AUS) mit Mini-USB-Kabel
  Lindy Handbuch

Eigenschaften

• Verlängert 4K DisplayPort 1.2 & KVM-Signale auf Distanzen bis 300m (984.24ft) mit Duplex LC OM3 Glasfaserkabel (50 / 125 m)
• Verlangert digitale Audiosignale bis 7.1CH
  Intelligente Kompression fur verlustfreie Übertragung
  KVM-Steuerung eines DisplayPort-PCs, einer Tastatur und Maus
• 3 USB Ports Typ A (Receiver) zum Anschluss von USB Human Interface Devices
• Automatisches EDID-Management für hohe Kompatibilität

Spezifikationen

• Unterstutz DisplayPort 1.2a (21.6Gbit/s), HDCP 1.3, HBR2
  Unterstutz USB 2.0
• Unterstutz Auflösungen bis 3840x2160@60Hz 4:4:4 8Bit, 2560x1440@144Hz RGB
• Unterstutzte Audioformate:2Ch PCM 16/20/24Bit bis 48KHz, 8Ch digitales Audio bis 48KHz
• Betriebstemperatur: 0^ - 50^ (32°F - 122°F)
  Lagertemperatur: -20^ - 80^ (-4^ - 176^)
  Feuchtigkeit: 0 - 90% RH (nicht kondensierend)
  Schwarzes Metallgehause
• Übertragungsprotokoll: TMDS
• Übertragungsmedium: 1 × Duplex LC (50 / 125 m)
• Laserklasse 1
• Wellenlange: 850nm

Anschlüsse

Transmitter KVM-Schnittstellen

DisplayPort (Buchse)
USB Typ Mini-B (Buchse)

Transmitter Erweiterungsgsport

SFP Multimode Duplex

Receiver Konsolenschnittstellen

DisplayPort (Buchse)
- 3 × USB Typ A (Buchse)

Receiver Erweiterungsgoort

SFP Multimode Duplex

Installation & Betrieb

1. SchlieBen Sie ein DisplayPort-Kabel am Display und am DP-Ausgangsport des Receivers an.
2. Schlieben sie USB-HID-Geräte inklusive Tastaturen und Mäusen an den USB Ports Typ A des Receivers an.
3. Schlieben Sie ein DisplayPort-Kabel am Quellgerät und am DP-Eingangsgast des Transmitters an.
4. Schlieben Sie das Quellgerät am Mini-USB Port des Transmitters an.
5. Dann verbinden Sie vorsichtig ein Duplex LC OM3 Multimode Glasfaserkabel mit den Anschlüssen an Transmitter und Receiver. Achten Sie auf eine Crossover-Verbindung.
6. Schließen Sie das Netzteil am Transmitter oder Receiver an.
7. Schalten Sie Display und Quellgerät ein.

Achten Sie darauf, dass das Display für die EDID-Kommunikation angeschlossen ist, wenn die Videoquelle eingeschaltet wird, da ansonsten kein Video angezeigt wird.

Achtung: USB Webcams, USB Sticks und kabellose USB-Geräte werden nicht Unterstützung.

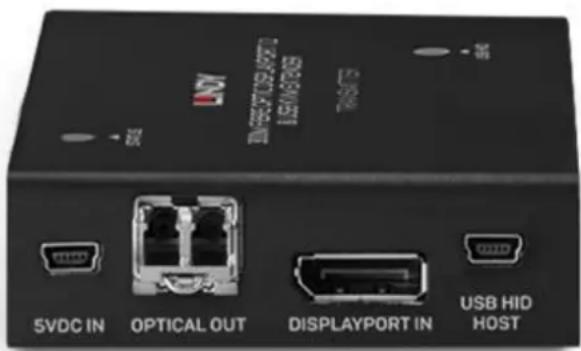

Transmitter

1. Power / Connection LED: Weiter unterfinden Sie die Beschreibung derverschiedenen LED-Anzeigen.
2. Mini-USB Buchse: Zum Anschluss des enthaltenen Netzeils.
3. Optical Out: Zum Anschluss des SFP-Moduls und des Duplexkabels.
4. DisplayPort In: Anschluss der DisplayPort-Quelle mit einem DP-Kabel.
5. USB In: Anschluss an den Host PC.
6. USB Status LED: Wenn das USB HID angeschlossen ist, leuchtet die LED orange. Sie blinkt 1-3 Male um die Anzahl der verbundenen Geräte anzuzeigen.

Receiver

1. Power / Connection LED: Weiter unten finden Sie die Beschreibung der verschiedene LED-Anzeigen.
2. Mini-USB Buchse: Zum Anschluss des enthaltenen Netzteils.
3. Optical In: Zum Anschluss des SFP-Moduls und des Duplexkabels.
4. DisplayPort Out: Anschluss des DP-Displays mit einem DP-Kabel.
5. USB Out: Anschluss der USB HIDs.
6. USB Status LED: Wenn das USB HID angeschlossen ist, leuchtet die LED orange. Sie blinkt 1-3 Male um die Anzahl der verbundenen Geräte anzuzeigen.

Fehlersuche

Der Bildschirm zeigt kein Bild.

Es gibt große Unterschiede hinsichtlich Kabellänge, Kabeltyp und auch Eingangssports, die bei den verschiedenen Displaymarken mit DisplayPort-Auflösungen verwendet werden können.

Bei auftretenden Problemen gehen Sieitte folgendermaBen vor:

• Verwenden Sie einen anderen Eingangsport des Displays.
• Stellen Sie sicher, dass der Eingangsgast des Displays auf DisplayPort eingestellt ist.
• Reduzieren Sie die Kabellänge am Ein- und Ausgang auf 1m.
• Verwenden Sie ein anderes 1m langes DisplayPort-Kabel.
• Prufen Sie, ob der Mini-USB- und Netzteilstecker fest in den Buchsen stecken.
• Überprüfen Sie die korrekte Verbindung von Glasfaserkabel und Modulen.
• Schalten Sie alle Geräte aus und in dieser Reihenfolge wieder ein: Extender, Display und zum Schluss das Quellgerät.
• Prufen Sie die PC BIOS-Konfiguration bezüglich der Einstellungen für die Videoausgabe.
• Verbinden Sie PC und Display direkt um sicherzustellen, dass ein Videosignal vorhanden ist.

Lindy überprüft diese Produkttrange regelmäß um maximale Kompatibilität und Performance zu gewährleisten. Die neueste Version these Handbuchs finden Sie immer auf der lokalen Lindy Homepage unter der entsprechenden Artikelnummer.

CE Konformitätserklarung

LINDY erklart, dass these Equipment den europäischen CE-Anforderungen in Bezug auf EMV, LVD, ErP und RoHS entspricht.

FCC Certification

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für diese Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detailierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.

Hersteller / Manufacturer (EU):

LINDY-Elektronik GmbH LINDY Electronics Ltd

Markircher Str. 20 Sadler Forster Way

68229 Mannheim Stockton-on-Tees, TS17 9JY

Germany England

Email: [e-mail], T: [phone] [e-mail], T: [phone]

Manufacturer (UK):

Germany / Deutschland Rücknahme Elektroschrott und Batterie-Entsorgung

Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling von Elektro-und Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgerätegesetz - ElektroG in deutsches Recht umgesetzt. Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese Geräte müssen den Sammel- und Rückgabesystemen zugeführrt werden! Dort werden sie kosten los entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller.

LINDY bieted deutschen Endverbrauchern ein kostenloses Rucknahmesystem an, beachten Sieitte, dass Batterien und Akkus den Produktven vor der Rückgabe an das Rucknahmesystem entnommen werden mssen und uber die Sammel- und Ruckgabesysteme fur Batterien separat entsorgt werden mssen. Ausfuhrliche Informationen zu diesen Themen finden Sie stets aktuell auf der LINDY Webseite im Fußbereich.
