39376 - Extender KVM Lindy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estensore KVM DisplayPort 1.2 su fibra ottica
Marca	Lindy
Modello	39376
Risoluzione massima	3840x2160 @60Hz (4:4:4 8bit) ; 2560x1440 @144Hz RGB
Distanza di trasmissione	Fino a 300 m (984,24 ft) con fibra OM3 Duplex LC
Porte trasmettitore	1x DisplayPort IN (femmina), 1x USB Mini-B (femmina), 1x SFP Duplex
Porte ricevitore	1x DisplayPort OUT (femmina), 3x USB tipo A (femmina), 1x SFP Duplex
Funzione KVM	Sì, supporta tastiera, mouse e periferiche USB HID
Supporto audio	Digitale fino a 7.1 canali, PCM 2 canali 16/20/24bit @48kHz
Standard video	DisplayPort 1.2a, HDCP 1.3, HBR2
USB	USB 2.0
Gestione EDID	Automatica
Alimentazione	5VDC 2A tramite alimentatore multispina (UE, UK, US, AUS) + cavo Mini-USB
Temperatura di funzionamento	0°C a 50°C
Temperatura di stoccaggio	-20°C a 80°C
Umidità	0% a 90% (senza condensa)
Classe laser	Classe 1 (sicura)
Tipo di fibra	Duplex LC multimodale 50/125μm (OM3)
Lunghezza d'onda	850 nm
Materiale della custodia	Metallo
Colore	Nero
Contenuto della confezione	Trasmettitore, ricevitore, 2x moduli SFP, 3x cavi USB A a Mini-B (1,5m), 8x piedini in gomma, alimentatore, manuale
Manutenzione	Pulire con un panno asciutto; non utilizzare liquidi. Nessuna parte riparabile dall'utente.
Garanzia	2 anni, assistenza tecnica gratuita a vita

Domande frequenti - 39376 Lindy

Qual è la risoluzione massima supportata dall'estensore Lindy 39376?

Supporta fino a 3840x2160 @60Hz in 4:4:4 8bit e 2560x1440 @144Hz in RGB.

Qual è la distanza massima di trasmissione con questo estensore?

Fino a 300 metri (984 ft) con fibra ottica Duplex LC OM3 (50/125μm).

Perché non c'è immagine sullo schermo?

Verificare che l'alimentazione sia collegata, che la fibra ottica sia correttamente incrociata (trasmettitore OUT verso ricevitore IN e viceversa), che i cavi DisplayPort siano in buone condizioni e non superino 1 metro di lunghezza. Ridurre la lunghezza se necessario.

Posso collegare una chiavetta USB o una webcam all'estensore?

No, sono supportati solo i dispositivi USB HID (tastiera, mouse). I dispositivi di archiviazione o le webcam non funzioneranno.

Come sapere se il collegamento ottico è attivo?

Il LED « Power / Connection » sul trasmettitore e sul ricevitore indica lo stato dell'alimentazione e della connessione ottica. Se è acceso fisso, il collegamento è stabilito.

Cosa fare se la tastiera o il mouse non rispondono?

Assicurarsi che il cavo USB Mini-B del trasmettitore sia ben collegato al PC (porta contrassegnata « USB HID HOST »). Verificare che i dispositivi siano collegati alle porte USB del ricevitore. Il LED « USB Status » lampeggia una volta per dispositivo rilevato.

Quale tipo di alimentatore è fornito?

Un alimentatore 5VDC 2A con spinotti intercambiabili per UE, Regno Unito, Stati Uniti e Australia. Si collega tramite un cavo Mini-USB al trasmettitore o al ricevitore.

L'estensore è compatibile con HDCP?

Sì, supporta HDCP 1.3, che consente di riprodurre contenuti protetti (es. Blu-ray) a condizione che la sorgente e lo schermo siano compatibili.

Posso utilizzare una fibra monomodale al posto della multimodale?

No, i moduli SFP forniti sono previsti per una fibra multimodale Duplex OM3. L'uso di una fibra monomodale richiederebbe moduli SFP adatti, non inclusi.

Come resettare l'estensore in caso di problemi?

Spegnere tutti i dispositivi, quindi riaccenderli in questo ordine: prima l'estensore, poi lo schermo, infine la sorgente. Se il problema persiste, verificare la configurazione video nel BIOS del PC.

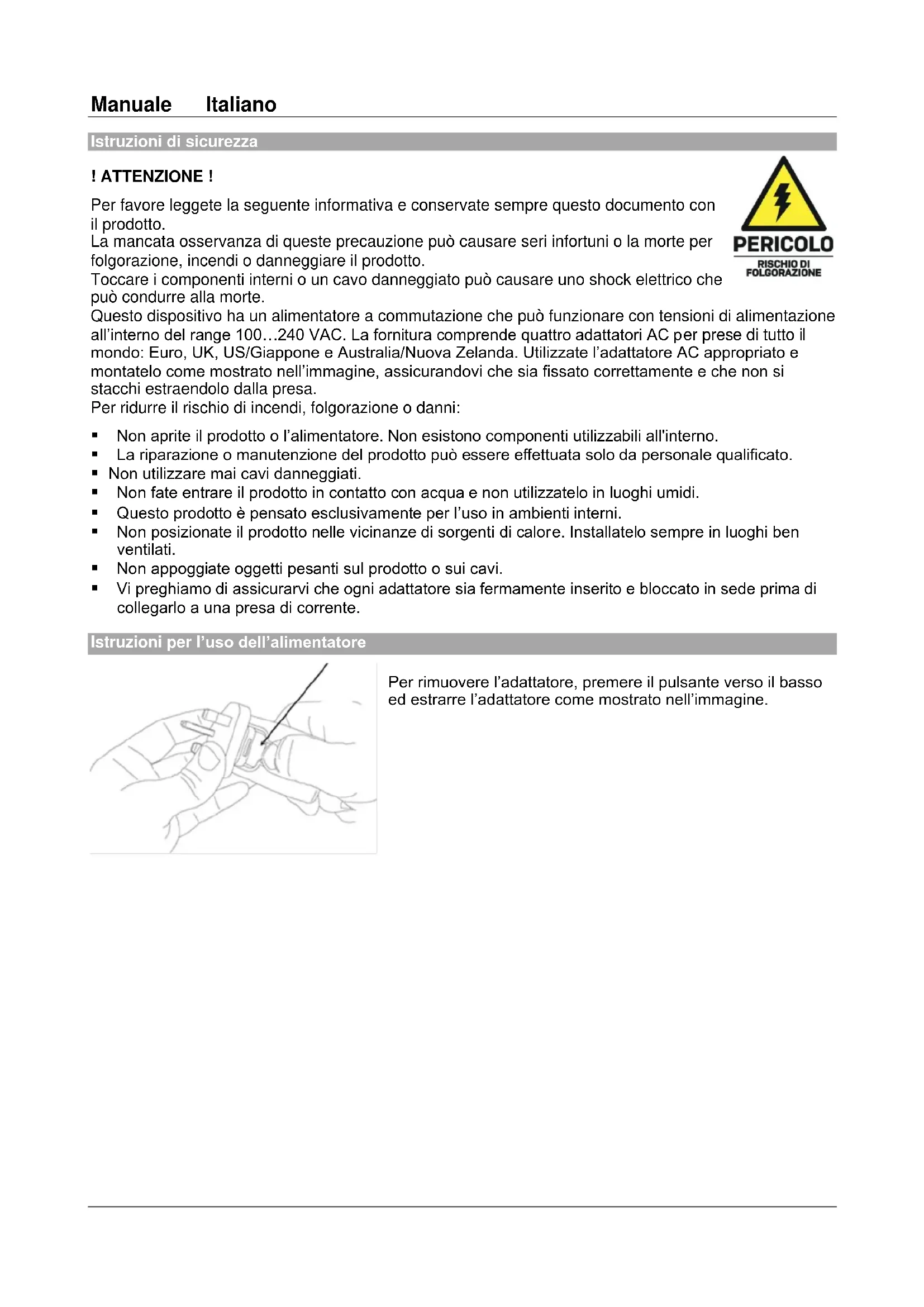

MANUALE UTENTE 39376 Lindy

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto.

La mancata osservanza di questo precauzione può infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

Toccare i componenti interni o un cavo danneggiato cui causare uno shock elettrico che cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui uu.

Questo dispositivo ha un alimentatore a commutazione che può funzionare con tensioni di alimentazione all'interno del range 100...240 VAC. La fornitura comprende quello adattatori AC per prese di tutto il mondo: Euro, UK, US/Giappone e Australia/Nuova Zelanda. Utilizzate l'adattatore AC appropriato e montatelo come molto nell'imagine, assicurandovi che sua fissato correttamente e che non si stacchi extraendolo alla presa.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto o l'alimentatore. Non esistono componenti utilizzabili all'interno.
La riparazione o manutenzione del prodotto cui si sono iniziata sono da personale qualificato.
Nonutilizzaremai cavi danneggiati.
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi.
- Questo prodotto è pensato esclusivamente per l'uso in ambienti interni.
Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.
Non appoggiate oggetti pesanti sul prodotto o sui cavi.
Vi preghiamo di assicurarvi che agli adattatore sia fermamente inserto e bloccato in sede prima di collegarlo a una presa di corrente.

Istruzioni per l'uso dell'alimentatore

Per rimuovere I'adattatore, premere il pulsante verso il basso ed estrarre I'adattatore come molto nell'imagine.

RISCHIO DI FOLGORAZIONE

Introduzione

Vi ringraziamo per aver acquistato l'Extender su fibra ottica KVM DisplayPort 1.2. Questo prodotto è stato progettato per garantirvi la massima affidabilità e simplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY或者其他 che da un servizio di supporto technique a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attendamente questo manuale e a conservarlo per future consulazioni.

Extender su fibra ottica KVM DisplayPort 1.2 è una soluzione ad alte prestazioni di alta qualità per estendere segnali DisplayPort 4K e USB su distance molto lunghe fino a 300m tramite un cavo in fibra ottica LC. Supporta le specifiche DisplayPort 1.2 per la trasmissione di segnali video ad alta risoluzione fino a 3840x2160@60Hz, l'ideale in applicazioni digital signage o in ambienti medicali.

Contenuto della confezione

• Extender KVM DisplayPort, trasmettitore
• Extender KVM DisplayPort, ricevitore
• 2 × moduli SFP Multimodali Duplex OM3
• 3 x cavi USB Tipo A a Mini-B, 1.5m
• 8 x piedini in gomma
• Alimentatori 5VDC 2A Multi-Country (UK, EU, US & AUS) con cavo Mini-USB
  Manuale

Caratteristica

• Estende segnali 4K DisplayPort 1.2 & KVM sino a 300m (984.24ft) tramite un cavo in fibra ottica LC Duplex OM3 (50/125μm)
  Supporta segnali audio digitali fino a 7.1
• Metodo di compressione per una trasmissione fedele all'originale, alla alcuna perdita di segnale
• Controllo di un PC DisplayPort tramite tastiera e mouse
• 3 porte USB Tipo A sul ricevitatore per la connessione di periferiche USB HID
  Gestione EDID automatica

Specliche

• Supporta le specifiche DisplayPort 1.2a (21.6Gbps), HDCP 1.3, HBR2
  Supporto USB 2.0
  Supporta risoluzioni fino a 3840x2160@60Hz 4:4:4 8bit, 2560x1440@144Hz RGB
• Formati audio supportati: 2CH PCM 16/20/24bit fino a 48KHz, 8CH digital audio fino a 48KHz
• Temperatura operativa: 0^ - 50^ (32^ - 122^)
• Temperatura di stoccaggio: -20^ - 80^ (-4°F - 176°F)
• Umidita: 0 - 90% RH (senza condensa)
• Struttura in metallo, nero
• Protocollo di trasmissione: TMDS
• Mezzo di trasmissione: 1 × Duplex LC (50 / 125 m)
• Classe laser: Class 1
  Lunghezza d'onda: 850nm

Connessioni

Interfacce KVM trasmettitore

• DisplayPort (Femmina)
  USB Tipo Mini-B (Femmina)

Porta per estensione

SFP Multi-Mode Duplex

Interfacce Console ricevitore

• DisplayPort (Femmina)
• 3 × USB Tipo A (Femmina)

Porta per estensione

SFP Multi-Mode Duplex

Installazione & Utilizzo

1. Collegare l'uscita DP del ricevitore allo schermo con un cavo DisplayPort.
2. Collegare periferiche USB HID come tastiera e mouse alle porte USB Tipo A sul ricevitore.
3. Collegare la sorgente all'ingresso DP del trasmettitore con un cavo DisplayPort.
4. Collegare la sorgente alla porta Mini-USB del trasmettitore.
5. Una volta inserti i moduli, connetterli entrambi utilizzando un cavo LC duplex OM3 multimode assicurandosi che le fibre siano incrociate.
6. Collegare l'alimentatore ad entrambe le unità.
7. Accendere display e sorgente.

Assicurarsi che la sorgente video sia accesa e che il display sia collegato per una corretta通讯istica del segnale EDID. Se non vengono collegati correttamente potrebbe non comparire in un'altro scenario, o non è il segnale video.

Note: Webcam USB, memorie di massa USB e dispositive USB wireless non sono supportati.

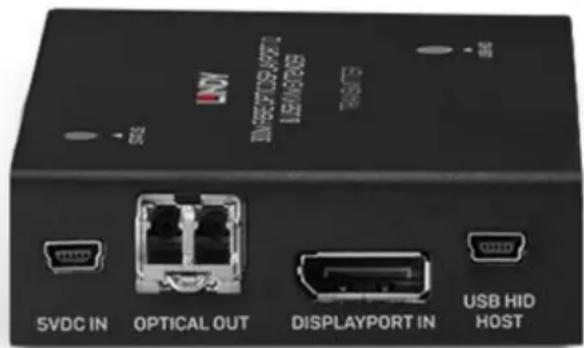

Trasmettitore

1. LED Power / Connection: vedi sotto per le definizioni degli indicatori LED.
2. Porta di alimentazione Mini-USB: collegare l'alimentatore incluso.
3. Uscita ottica: connettere il modulo SFP e il cavo in fibra duplex.
4. Ingresso DisplayPort: connettere la sorgente DisplayPorttramite un cavo DP.
5. Ingresso USB: connettere il PC tramite un cavo USB.
6. LED di stato USB: una volta connessa la porta USB HID, quello LED si illuminerà di arancione. Lampeggerà 1-3 volte per indicare il numero di periferiche collegate.

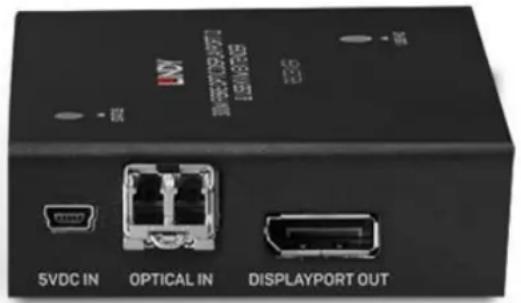

Ricevitore

1. LED Power / Connection: vedi除去 per le definizioni degli indicatori LED.
2. Porta di alimentazione Mini-USB: collegare l'alimentatore incluso.
3. Ingresso ottico: connettere il modulo SFP e il cavo in fibra duplex.
4. Uscita DisplayPort: connettere uno schermo DisplayPort tramite un cavo DP.
5. Uscita USB: connettere le periferiche USB HID.
6. LED di stato USB: una volta connessa la porta USB HID, quello LED si illuminerà di arancione. Lampeggerà 1-3 volte perindicare il numero di periferiche collegate.

Risoluzione dei problemi

Nessun segnale visualizzato sullo schermo.

Possono verificarsi diversi problemi nel segnale visualizzato sono in base alla tipologia e lunghezza dei cavi utilizzati piuttosto che a seconda della qualità del segnale della sorgente e alla tipologia di schermi utilizzati. In caso si dovessero riscontrare problemi, seguire i seguenti passaggi:

Utilizzare un ingresso diverso sul display.
- Controllare che l'ingresso del display sia impostato su DP.
- Ridurre la lunghezza dei cavi utilizzati in ingresso e in uscita, massimo 1m.
Utilizzare un modello diverso di cavo DisplayPort da 1m.
Controllare che il connettore Mini-USB e la spina dell'alimentatore siano collegati correttamente.
- Controllare che il cavo in fibra ottica e i moduli siano collegati correttamente.
Alimentare tutti i dispositivi e accenderli nel seguente ordine: extender, display e sorgente.
- Controllare la configurazione video del PC dal BIOS.
- Collegare direttamente il PC al display per assicurarsi che il segnale video sia presente presente. Lindy controlling e testa regolarmente i propri prodotti per assicurare sempre la massima compatibilità e le migliorie performance. Consultare il nostro site per eventuali aggiornamenti di quello manuale cercando il relativo codice prodotto e verificando nella sezione Manuali.

CE Certification

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il ricicci di apparecchi elettrici ed elettronici. Non è più consentito simplicamentegettare queste apparecchiature, devono essere riciclate. Ogni stato membrdell EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparechio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
