ZIABH1500D - Hammer Zipper - Kostenlose Bedienungsanleitung

Produkttyp	Abbruchhammer
Marke	Zipper
Modell	ZIABH1500D
Motorleistung	1500 W
Schlagfrequenz	1900 Schläge/min
Schlagenergie	45 J
Versorgungsspannung	230 V / 50 Hz
Gewicht	14 kg
Schutzklasse	II
Schutzart	IP 20
Schalldruckpegel (LpA)	93 dB(A)
Schallleistungspegel (LwA)	105 dB(A)
Vibration (ah, Cheq)	20,706 m/s²
Werkzeugabmessungen	30 x 410 mm (sechskant)
Empfohlenes Öl	15W40
Öltankkapazität	Betriebsdauer ca. 20 Tage (3-4 h/Tag)
Lieferumfang	Flachmeißel, Spitzmeißel, Kohlebürsten, Füllöl, Inbusschlüssel, Gabelschlüssel
Verwendungszweck	Meißeln in Beton, Ziegel und Stein
Umgebungstemperatur bei Betrieb	+5 °C bis +40 °C
Maximale Umgebungsfeuchtigkeit	70 %
Wartung der Kohlebürsten	Wechsel alle 100 Betriebsstunden empfohlen

Häufig gestellte Fragen - ZIABH1500D Zipper

Wie setze ich den Meißel in den Abbruchhammer ZIABH1500D ein?

Drehen Sie die Feststellschraube um 90° im Uhrzeigersinn, setzen Sie das Werkzeug ein und drehen Sie die Schraube dann gegen den Uhrzeigersinn, um es zu verriegeln. Ziehen Sie kräftig am Werkzeug, um sicherzustellen, dass es richtig befestigt ist. Schmieren Sie den Schaft vor dem Einsetzen leicht ein.

Welches Öl verwenden und wie nachfüllen?

Verwenden Sie Öl 15W40. Die Maschine wird ohne Öl geliefert. Füllen Sie das Getriebe vor dem ersten Gebrauch. Der Ölstand sollte etwa 3 mm unter dem unteren Rand des Ölstanddeckels liegen, wenn die Maschine senkrecht mit der Spitze nach unten steht. Verwenden Sie den mitgelieferten Gabelschlüssel, um den Deckel zu entfernen.

Wie wechsle ich die Kohlebürsten?

Lösen Sie die Schrauben M4x12, nehmen Sie die Abdeckung ab, schrauben Sie die Kappe der Bürsten ab, ersetzen Sie beide Bürsten gleichzeitig und schrauben Sie dann die Kappe und die Abdeckung wieder fest. Führen Sie diesen Vorgang alle 100 Betriebsstunden durch.

Was tun, wenn die Maschine anhält oder nicht startet?

Überprüfen Sie den elektrischen Anschluss, den Zustand des Kabels und eine Überlastung. Lassen Sie den Motor bei Bedarf abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie Schutzhandschuhe, eine Staubmaske, einen Gehörschutz und eine Schutzbrille. Tragen Sie keine weite Kleidung, keinen Schmuck und keine Krawatte. Binden Sie lange Haare zusammen.

Kann ich die Maschine ohne Öl verwenden?

Nein, die Maschine muss vor dem Einschalten mit Öl gefüllt werden. Verwenden Sie Öl 15W40. Fehlendes Öl kann den Motor schwer beschädigen.

Was ist der Unterschied zwischen Dauerbetrieb und Impulsbetrieb?

Drücken Sie den Startknopf für den Impulsbetrieb. Für den Dauerbetrieb drücken Sie die Verriegelungstaste. Lassen Sie sie zum Stoppen los.

Wie reinige ich die Maschine?

Trennen Sie die Maschine vor der Reinigung vom Stromnetz. Verwenden Sie ein feuchtes Tuch mit einer milden Lösung. Entfernen Sie Späne mit einem geeigneten Werkzeug, niemals mit der Hand. Keine aggressiven Produkte verwenden.

Wo finde ich Ersatzteile?

Verwenden Sie nur Original-Zipper-Teile. Bestellen Sie über das Serviceformular unter Angabe des Maschinentyps, der Nummer und des Teilenamens. Eine Kopie der Explosionszeichnung wird empfohlen.

Wie erkenne ich, ob das Werkzeug richtig befestigt ist?

Nachdem Sie den Meißel eingesetzt und die Feststellschraube verriegelt haben, ziehen Sie kräftig am Werkzeug. Wenn es sich nicht bewegt, ist es richtig befestigt. Der Schaft muss vor dem Einsetzen geschmiert werden.

BEDIENUNGSANLEITUNG ZIABH1500D Zipper

DE BETRIEBSANLEITUNG

ABBRUCHHAMMER

Übersetzung / Translation

EN USER MANUAL

FR MANUEL D'UTILISATION

SL NAVODILA ZA UPORABO

HR UPUTA ZA UPORABU

SRB UPUTSTVO ZA UPOTREBU

IT MANUALE D'USO

CZ NÁVOD K POUŽITÍ

SK NÁVOD NA POUŽITIE

HU HASZNÁLATI ÚTMUTATÓ

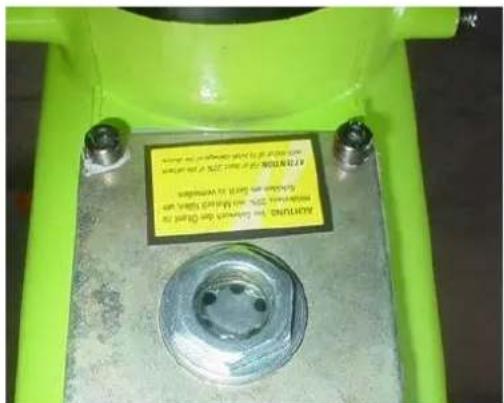

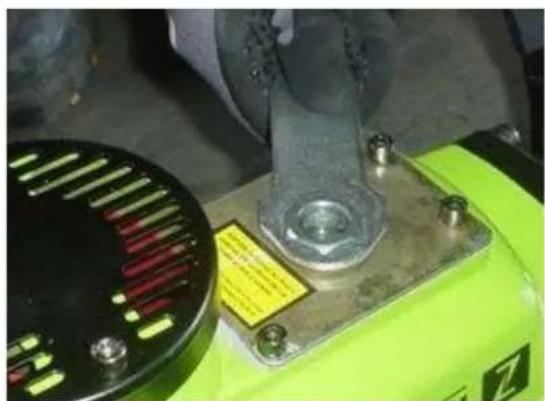

ACHTUNG: Öl (15W40) kontrollieren!

2 SICHERHEITSZEICHEN / SAFETY SIGNS 6

3 VORWORT (DE) 9

4 TECHNIK 10

4.1 Komponenten 10
4.2 Lieferumfang 10
4.3 Technische Daten 11

5 SICHERHEIT 11

5.1 Bestimmungsmäßige Verwendung 11
5.2 Sicherheitshinweise 12
5.3 Restrisiken 13

6 BETRIEB 13

6.1 Betriebshinweise 13
6.2 Bedienung 14

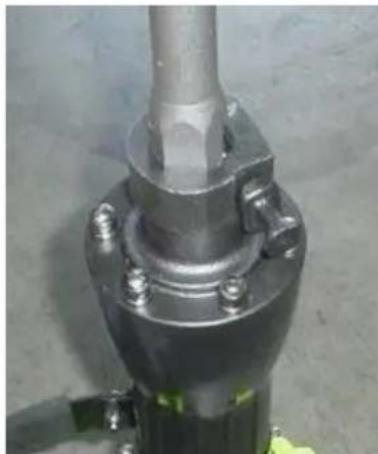

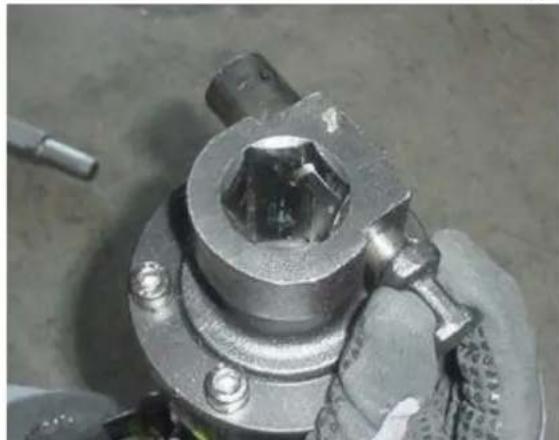

6.2.1 Werkzeug einsetzen 14
6.2.2 Einschalten 14
6.2.3 Ausschalten 15
6.2.4 ÖL einfüllen....15

7 WARTUNG

16

7.1 Instandhaltung und Wartungsplan 16
7.2 Wechseln der Kohlebürsten 16
7.3 Reinigung 17
7.4 Entsorgung 17

8 FEHLERBEHEBUNG

17

9 PREFACE (EN)

18

10 TECHNIC

19

10.1 Components 19
10.2 Delivery content 19
10.3 Technical details.... 20

11 SAFETY

20

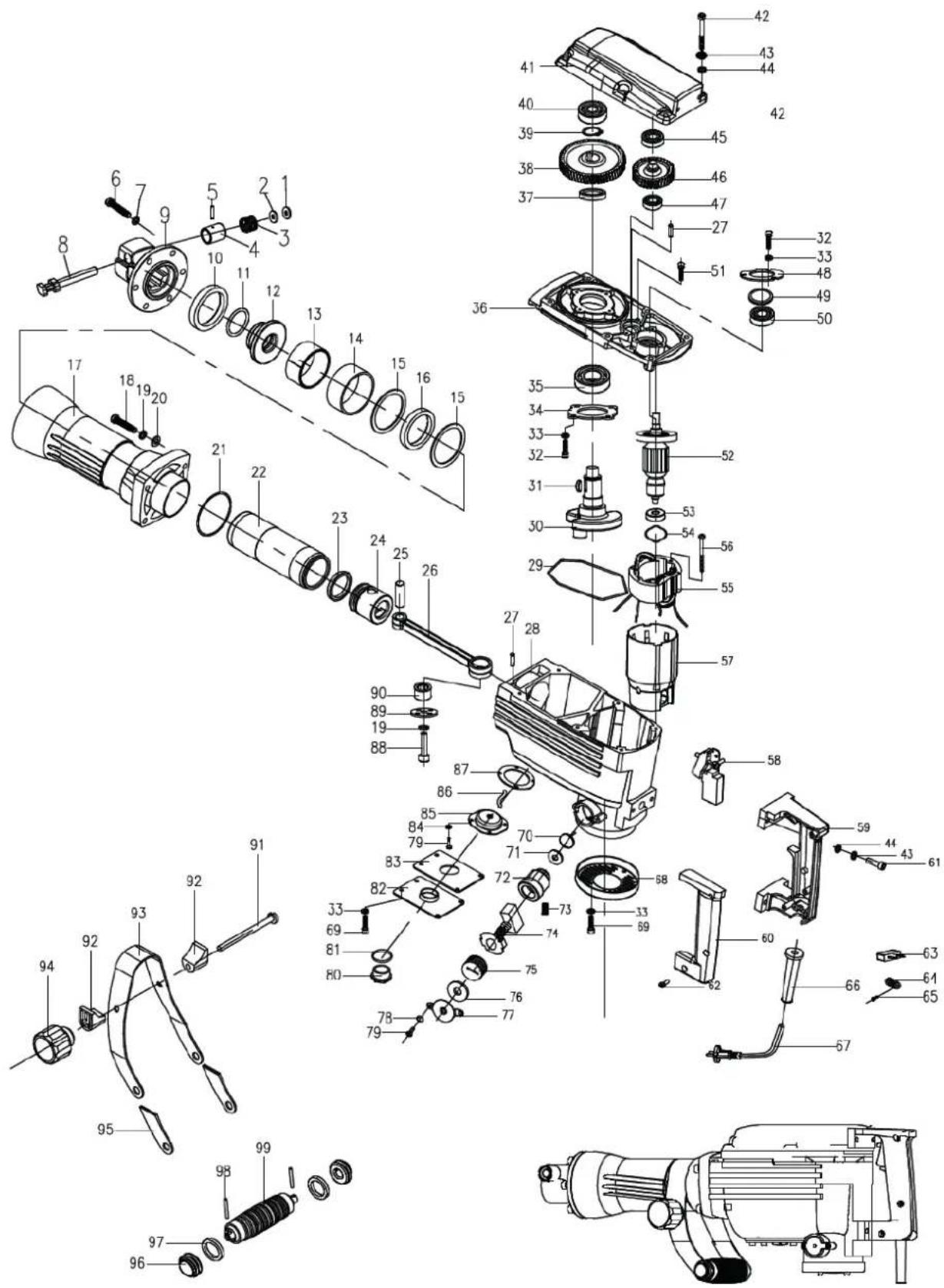

70.1 Ersatzteilbestellung / spare parts order....109
70.2 Explosionszeichnung / explosion drawing....112
70.2.1 ZI-ABH1500D 112
70.2.2 ZI-ABH1700D 114

71 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 116

72 GEWÄHRLEISTUNG (DE) 117
73 WARRANTY GUIDELINES (EN) 118
74 GARANTIE ET SERVICE (FR) 119
75 GARANCIJA (SL) 120
76 JAMSTVO (HR) 121
77 GARANZIA (IT) 122
78 ZARUKA (CZ) 123
79 ZÁRUKA (SK) 124
80 JÓTALLAŠ (HÚ) 125
81 GARANTÍA (ES) 126
82 PRODUKTBËOBÄCHTUNG 127

2 SICHERHEITSZEICHEN / SAFETY SIGNS

DE SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

SL VARNOSTNE OZNAKE POMEN SIMBOLOV

SK VÝZNAM BEZPEČNOSTNÝCH SYMBOLOV

EN SAFETY SIGNS DEFINITION OF SYMBOLS

HR ZNAKOVI ZA SIGURNOST ZNAČENJE SIMBOLA

HU BIZTONSÁGI JELZÉS A SZIMBÓLUMOK JELENTÉSE

FR SIGNALISATION DE SÉCURITÉ

DEFINITION DES SYMBOLE

SRB ZNAKOVI ZA SIGURNOST ZNAČENJE SIMBOLA

DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen.

DE Allgemeiner Hinweis

EN General note

FR Avis général

SL Splošna opomba

HR Opća napomena

SRB Opšta napomena

IT Nota generale

CZ Všeobecný pokyn

SK Všeobecný pokyn

DE Schutzausrüstung tragen!

DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!

DE Bedienung mit Schmuck verboten!

DE Bedienung mit Krawatte verboten!

DE Bedienung mit offenem Haar verboten!

DE Gefährliche elektrische Spannung!

EN High voltage!

FR Haute tension!

SL Nevarna električna napetost!

HR Opasan električni napon!

DE Warnung vor rotierenden Teilen!

DE Vor Nässe schützen!

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Abbruchhammers ZI-ABH1500D / ZI-ABH1700D.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2017

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

4 TECHNIK

4.1 Komponenten

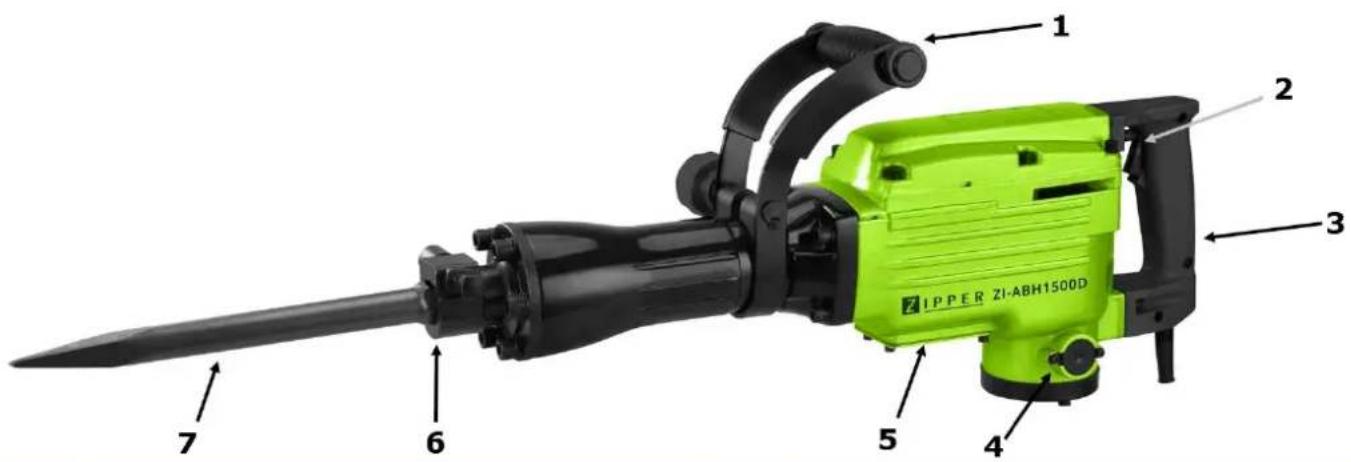

1	Zusatzhandgriff	5	Ölstandanzeige / Öleinfüllung
2	EIN-/ AUS-Schalter	6	Werkzeugaufnahme
3	Handgriff	7	Werkzeug
4	Kohlebürstenverschluss

4.2 Lieferumfang

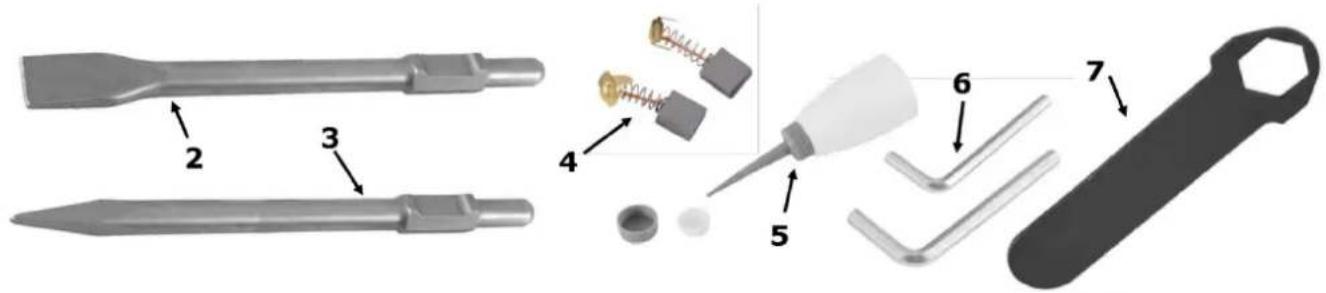

2	Flachmeißel	5	Öleinfüllhilfe
3	Spitzmeißel	6	Innensechskantschlüssel
4	Ersatzkohlebürsten	7	Schraubenschlüssel

4.3 Technische Daten

	ZI-ABH1500D	ZI-ABH1700D
Betriebsspannung	230 V / 50 Hz	230 V / 50 Hz
Motorleistung	1500 W	1700 W
Schlagzahl / Minute	1900	1900
Gewicht	14 kg	18,5 kg
Einschlagstärke	45 J	65 J
Schall-Druckpegel L_PA (K=3dB(A))	93 dB(A)	84,77 dB(A)
Schall-Leistungspegel L_WA (K=3dB(A))	105 dB(A)	105 dB(A)
Vibration a_h , C_Heq (K=1,5 m/s2)	20,706 m/s2	21,343 m/s2
Werkzeugdimension	30x410mm (Sechskant)	30x410mm (Sechskant)
Schutzklasse	II	II
Schutzart	IP 20	IP 20

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

ACHTUNG

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung der Maschine von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der die Maschine verwendet wird.

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Für Stemmarbeiten in Beton, Ziegel und Gestein.

Für Installationen von Rohrleitungen, Stromleitungen und Abbrucharbeiten.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

• Verwenden Sie nur für die Maschine zulässige Meißel!
• Verwenden Sie nie schadhafte Meißel!
• Benutzen Sie die Maschine niemals mit defekten oder ohne montierte trennende Schutzeinrichtung

HÖCHSTE VERLETZUNGSGEFAHR!

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5°C bis +40°C

Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
  • Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  • Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem Handbuch angeführt werden.
  • Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
  • Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
  • Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!
• Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
• Arbeiten Sie in gut durchgelüfteten Räumen!
• Überlasten Sie die Maschine nicht!
• Achten Sie bei der Arbeit auf einen stets sicheren Stand.
• Halten Sie Ihre Hände während dem Betrieb vom WErkzeug fern
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
  • Die Maschine darf nur von einer Person bedient werden
  • Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
• Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
• Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand: 2m) aufhalten
• Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
• Lose Objekte können sich im verfangen und zu schwersten Verletzungen führen!
• Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (Schutzbrille, Schutzhandschuhe, Gehörschutz und Staubmaske) tragen!
• Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
• Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!
• Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird
  • Die Maschine nie mit defektem Schalter verwenden
• Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
• Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
• Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
• Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
• Verwenden Sie Elektrowerkzeuge und -maschinen nie in der Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
• Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung
• Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen eines Werkstückes
  • Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten

• Vermeiden Sie Körperkontakt mit geerdeten Teilen
- Einstellwerkzeuge und Schraubenschlüssel vor dem Einschalten entfernen
- Schwere Verletzungen durch scharfe Kanten an der Hand sind möglich, wenn das Werkstück sich durch die Bohrrotation bewegt.
- Halten Sie Meißel scharf&sauber, damit lassen sie sich besser führen und verklemmen weniger
- Lagern Sie die Maschine außerhalb der Reichweite von Kindern

5.3 Restrisiken

WARNUNG

Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist. Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Verletzungsgefahr für die Hände/Finger während dem Betrieb.
• Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
• Verletzungsgefahr: Haare und lose Kleidung etc. können vom rotierenden Bohrkopf erfasst und aufgewickelt werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.
• Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
• Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln behandelten Werkstücken
  • Gefahr durch Lärm: Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen
• Schnittgefahr durch entstandene scharfe Kanten
  • Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
• Gesundheitsschäden, die aus Arm-Hand-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird

Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.

Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor!

6 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

6.1 Betriebshinweise

WARNUNG

Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

ACHTUNG

Übermäßiger Druck kann Materialschaden verursachen!

• Beim Arbeiten mit dem Abbruchhammer ist nur leichter Druck nötig
• Zu viel Druck überlastet unnötigerweise den Motor und kann Schäden verursachen

HINWEIS

• Benutzen Sie den mitgelieferten Zusatzgriff.
  Mehr Kontrolle beim Arbeiten bedeutet weniger Verletzungsgefahr.
• Benutzen Sie den Abbruchhammer nur an den isolierten Griffen
  Der Kontakt mit einer spannungsführenden Leitung kann zu einem elektrischen Schlag führen
• Bevor Sie Wände, Decken oder Böden bearbeiten, stellen Sie sicher, dass sich keine Kabel oder Leitungen darin befinden.
• Stromnetz (besonders Baustellenverteiler) prüfen, ob sie den gültigen nationalen Normen und Richtlinien entsprechen.
• Benutzen Sie ausschließlich sauberes Arbeitswerkzeug. Fetten Sie den Meißelschaft vor dem Einsatz leicht mit Schmierfett ein.

6.2 Bedienung

6.2.1 Werkzeug einsetzen

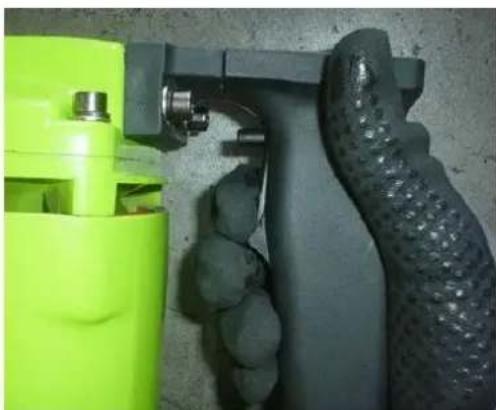

Reinigen Sie den Werkzeugschaft von Ablagerungen und fetten Sie diesen leicht ein.

- Den Klemmbolzen aus dem Werkzeugschaft ziehen und um 90° im Uhrzeigersinn drehen.

- Setzen Sie das Werkzeug ein und drehen den Klemmbolzen um 90° zurück und lassen ihn in dem Werkzeugschaft zurück rasten.

- Prüfen Sie durch herausziehen des Werkzeuges ob das Werkzeug festen Sitz hat.

- Um ein Werkzeug zu entfernen gehen sie in umgekehrter Reihenfolge vor

- Drücken Sie den Einschaltdruckknopf, um den die Maschine zu starten und den Hub in Bewegung zu setzen.

- Durch Drücken des Feststellknopfes kann auf Dauerbetrieb geschaltet werden.

• Nehmen Sie den Druck vom Einschaltdruckknopf, um den Hub zu stoppen.
• Bei Dauerbetrieb drücken Sie kurz den Einschaltdruckknopf um die Fixierung zu lösen.

6.2.4 ÖL einfüllen

ACHTUNG

• Ihr Getriebe-Motor wird ohne Öl geliefert.
• Füllen Sie Getriebeöl ein, bevor Sie den E-Motor starten!

Vor dem Einfüllen von Getriebeschmieröl trennen Sie den Abbruchhammer vom Stromnetz. Da ein Öltank eingebaut ist, kann der Abbruchhammer ca. 20 Tage verwendet werden, ohne Öl nachzufüllen. Der tägliche Einsatz ist dabei ca. 3 – 4 Stunden.

Empfohlenes Getriebeöl: 15W-40

• Füllen Sie Öl nach, wenn in dieser Stellung (oder aufrechter Haltung) in der Ölstandanzeige weniger als 3mm, oder kein Öl mehr sichtbar ist.
• Entfernen Sie die Ölstandanzeige mit dem mitgelieferten Sechskantschlüssel. Achten Sie dabei, dass die Gummidichtung am Gewinde gut sitzt und beim Einschrauben nicht beschädigt wird

- Zum Überprüfen setzen Sie die Ölstandanzeige ein und ziehen leicht fest.

⑤

- Ölstand soll von Unterkante ca. 3mm sein

- Nach dem Einfüllen von Schmieröl ziehen Sie die Ölstandanzeige wieder fest an.

7 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen! Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HINWEIS

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.

7.1 Instandhaltung und Wartungsplan

Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben	Täglich vor Inbetriebnahme
Beschädigung irgendwelcher Teile	Täglich vor Inbetriebnahme
Maschine säubern	Täglich nach Inbetriebnahme
Schmierfett nachfüllen	Alle 25 Arbeitsstunden
Werkzeugaufnahme auf Verschleiß prüfen	Alle 100 Arbeitsstunden
Kohlebürsten wechseln	Alle 100 Arbeitsstunden

7.2 Wechseln der Kohlebürsten

Wenn die Kohlebürsten bis auf die Verschleißgrenze abgenutzt sind, kann es zu Motorschäden kommen. Beide Kohlebürsten sollten zusammen erneuert werden. Die Vorgehensweise ist bei beiden Modellen ident.

• Lösen Sie die Schrauben M4X12 von der Abdeckung
• Nehmen Sie die Abdeckung ab und drehen die Bürstenkappe heraus.
• Entnehmen Sie die Kohlebürsten.

• Nach dem Wechsel der Kohlebürsten drehen Sie die Bürstenkappe wieder ein.
• Schrauben Sie die Abdeckung wieder auf.

7.3 Reinigung

Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden. Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.

HINWEIS

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde Reinigungsmittel verwenden!

7.4 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler einen neuen Abbruchammer oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihren alten fachgerecht zu entsorgen.

8 FEHLERBEHEBUNG

Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine von der Stromversorgung.

Fehler	Mögliche Ursache	Behebung
Maschine stoppt oder startet nicht	Maschine ist nicht angeschlossenÜberlastungKabel beschädigt	Alle elektrischen Steckverbindungen überprüfenMotor ausschalten und abkühlenKabel erneuern
Schlagsystem blockiert	Hohe Fettreibung wegen zu niedriger TemperaturenBewegliche Teile sind blockiert (zu langer Trockenlauf)	Gerät in warmer Umgebung warmlaufen lassenDefekte Teile wechseln
Meißel klemmt	Störender Bewehrungsstahl	Loch neu ansetzen

VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

HINWEIS

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

9 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

10 TECHNIC

10.1 Components

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

16 TECHNIQUE

16.1 Composants

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

GRADBENA TOČKA d.o.o.

Tupeliče 59

4205 Preddvor

GSM: 030 375 939

WEB: www.gradbena-tocka.si

E-MAil: [e-mail]

22 TEHNIKA

22.1 Komponente

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]Faks: [phone]

E-pošta: [e-mail]

34 TEHNIKA

34.1 Komponente

1	Dodatna drška	5	Prikaz nivoa ulja / ulivanje ulja
2	Prekidač za uključivanje/isključivanje	6	Prihvat alata
3	Drška	7	Alat
4	Zatvarač za ugljene četke

34.2 Opseg isporuke

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

40 TECNOLOGIA

40.1 Componenti

- Lose Objekte können sich im verfangen und zu schwersten Verletzungen führen!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

46 TECHNIKA

46.1 Části stroje

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSZTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

58 TECHNIKA

58.1 Összetevők

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

64 TÉCNICA

64.1 Componentes

70.1 Ersatzteilbestellung / spare parts order

Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

70.2 Explosionszeichnung / explosion drawing

70.2.1 ZI-ABH1500D

72 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

73 WARRANTY GUIDELINES (EN)

1.) Warranty:

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name:

Produkt / product:

Kaufdatum / purchase date:

Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel :[phone]

Fax:[phone]

[e-mail]

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

□	Serviceanfrage	/	service inquiry
□	Ersatzteilanfrage	/	spare part inquiry
□	Garantieantrag	/	guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type:

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.

BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
