Arctic 12K 86240 - Klimaanlage UNOLD - Kostenlose Bedienungsanleitung

Produkttyp	Mobile Klimaanlage
Marke	Unold
Modell	Arctic 12K 86240
Abmessungen (L x T x H)	44 x 33,5 x 71 cm
Gewicht	Ca. 29,5 kg
Stromversorgung	220–240 V~, 50 Hz, 6,0 A
Kühlleistung	3 500 W (12 000 BTU/h)
Stromverbrauch (Kühlen)	1 300 W
Kältemittel	R290 (entzündbar, umweltfreundlich)
Geräuschpegel (Druck/Akustisch)	54 dB(A) / 65 dB(A)
Energieeffizienzklasse	A
EER (Energieeffizienzverhältnis)	2,7
Luftdurchsatz	400 m³/h
Entfeuchtungsleistung	1,2 L/h
Maximale empfohlene Fläche	Bis zu 50 m² (120 m³)
Funktionen	Kühlen, Entfeuchten, Lüften, leiser Nachtmodus, Oszillation
Temperaturbereich	15 °C bis 31 °C (einstellbar in 1 °C-Schritten)
Timer	1 bis 24 Stunden
Fernbedienung	Ja, mit Knopfzelle CR2025
Länge des Abluftschlauchs	Ca. 180 cm
Fensterabdichtungsset	Inklusive, geeignet für Dreh- und Dachfenster
Luftfilter	Waschbar, Reinigung alle 100 h (oder 2 Wochen in staubiger Umgebung) empfohlen
Wassertank	Selbstverdampfend, manuelle Entleerung bei Code E4
Sicherheit	Interner Schutz, Kindersicherung, automatische Abschaltung nach 6h im Schlafmodus
Garantie	24 Monate (Haushaltsgebrauch), 12 Monate (gewerbliche Nutzung)

Häufig gestellte Fragen - Arctic 12K 86240 UNOLD

Wie installiere ich den Abluftschlauch?

Schließen Sie den mitgelieferten Adapter an ein Ende des Schlauchs an, stecken Sie den Adapter dann in die Anschlussöffnung auf der Rückseite des Geräts und drehen Sie ihn leicht, bis er einrastet. Das andere Ende wird mit dem Fensterabdichtungsset im Fenster befestigt.

Was tun, wenn das Gerät den Fehlercode E4 anzeigt?

Der Code E4 zeigt an, dass der Kondenswassertank voll ist. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Ablassstopfen auf der Rückseite, neigen Sie das Gerät leicht, um das Wasser abzulassen, und setzen Sie die Stopfen wieder ein. Schließen Sie das Gerät wieder an und schalten Sie es ein.

Kann ich die Klimaanlage ohne Abluftschlauch verwenden?

Nein, der Schlauch muss immer angeschlossen sein, um die warme Luft nach außen zu leiten. Ohne Schlauch kühlt das Gerät nicht effizient und könnte überhitzen.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Abdeckung, heben Sie den Filtereinsatz mit einem Schraubendreher an und nehmen Sie ihn heraus. Saugen Sie den Staub ab oder waschen Sie ihn mit lauwarmem Wasser (max. 40 °C). Vor dem Wiedereinbau vollständig trocknen lassen. Verwenden Sie das Gerät niemals ohne Filter.

Die Klimaanlage läuft, kühlt aber nicht. Was soll ich prüfen?

Stellen Sie sicher, dass Fenster und Türen geschlossen sind, der Filter sauber ist, die Luftein- und -auslässe nicht blockiert sind und die Zieltemperatur unter der Raumtemperatur liegt. Überprüfen Sie auch, ob der Schlauch geknickt oder verstopft ist.

Welcher Mindestabstand ist um das Gerät einzuhalten?

Vorne und oben: mindestens 30 cm von Hindernissen. Hinten: mindestens 20 cm. Decken Sie das Gerät während des Betriebs niemals ab.

Kann ich das Gerät mit einem Verlängerungskabel oder einer Steckdosenleiste verwenden?

Es wird davon abgeraten, ein Verlängerungskabel oder eine Steckdosenleiste zu verwenden. Schließen Sie das Gerät direkt an eine geerdete Wandsteckdose an, um Überhitzungs- oder Kurzschlussrisiken zu vermeiden.

Wie stelle ich die Temperatur in Grad Fahrenheit ein?

Halten Sie die Tasten + und - gleichzeitig 5 Sekunden lang gedrückt, um zwischen °C und °F umzuschalten. Der Bereich in °F beträgt 59 bis 88.

Die Klimaanlage schaltet sich nach ein paar Minuten aus, warum?

Dies kann an einer Zieltemperatur liegen, die zu nahe an der Raumtemperatur liegt, an einem blockierten Luftauslass oder an der internen Schutzvorrichtung, die eine 3-minütige Pause vor dem Neustart erfordert. Warten Sie 3 Minuten, bevor Sie das Gerät wieder einschalten.

Was tun bei einem Kältemittelleck (R290)?

R290 ist entzündbar. Wenn der Kältekreislauf beschädigt ist, schalten Sie das Gerät aus, lüften Sie den Raum, vermeiden Sie offene Flammen oder Zündquellen. Berühren Sie das Gerät nicht und kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG Arctic 12K 86240 UNOLD

Bedienungsanleitung Modell 86240

Stand: Mai 2022 /nr

Copyright ©

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de 86240_05

UNOLD®

Bedienungsanleitung Modell 86240

Vorwort....10

Symbolerklärung....10

Technische Daten ....11

Für Ihre Sicherheit......12

Vor dem ersten Gebrauch....17

Der ideale Standort....17

Montage des Abluftschlauchs ....18

Fensterabdichtungs-Set......19

Fernbedienung 20

Bedienfeld 21

Bedienen....22

Speicherfunktion 25

Schutzeinrichtung 25

Kondenswasser und Wasserbehälter......25

Reinigen und Pflegen....26

Störungsbehebung....27

Garantiebestimmungen 29

Entsorgung / Umweltschutz .....29

Informationen für den Fachhandel......30

Service-Adressen 30

Technische gegevens....71

7 Abluftschlauchanschluss

8 Lufteinlass

9 Selbstklebendes Klettband

10 Folie Fensterabdichtung

11 | Reißverschluss Fensterabdichtung

12 Montageplatte

EN Page 31

1 Control panel

1 Air outlet

2 Exhaust hose

BEDIENUNGSANLEITUNG MODELL 86240

VORWORT

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause Unold entschieden haben. Wir bitten Sie, diese Bedienungsanleitung sorgfältig durchzulesen. So werden Sie schnell mit allen Funktionen Ihres neuen Klimageräts (im Folgenden auch „Gerät“ genannt) vertraut.

Bitte stellen Sie sicher, dass die Bedienungsanleitung von jeder Person gelesen und berücksichtigt wird, die das Gerät benutzt, reinigt oder wartet. Geben Sie das Gerät nie ohne Bedienungsanleitung an andere Personen weiter.

Bei Fragen, die in der Bedienungsanleitung nicht vollständig geklärt werden können, oder bei technischen Problemen wenden Sie sich bitte an unseren Kundendienst oder Ihren Fachhändler.

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

Dieses Symbol weist darauf hin, dass das Gerät nicht mit Gegenständen abgedeckt werden darf.

Dieses Symbol weist darauf hin, dass das Gerät ausschließlich in Innenräumen genutzt werden darf.

Dieses Symbol weist auf Gefahr durch Stromschlag oder Kurzschluss hin.

Dieses Symbol weist auf eine eventuelle Brandgefahr hin.

TECHNISCHE DATEN

Leistung: 1.300 Watt, 6,0 A, 220–240 V\~, 50 Hz

Material: Kunststoff

Abmessungen: ca. 44 x 33,5 x 71 cm B/T/H

Gewicht: ca. 29,5 kg

Zuleitung: ca. 150 cm

Geräuschpegel: L_PA 54 dB(A) L_WA 65 dB(A)

Kühlmittel: R290

Entfeuchter Kapazität: 1,2 Liter/Stunde

Bewertetes

Energieeffizienzverhältnis 2,7

EER_rated :

Treibhauspotential kg Co_2 : 3

Energieeffizienzklasse: A (626/2011)

Luftstrom: 400 m ^3 / Stunde

Kühlung Eingangsleistung: 3.500 W

Maximale Raumgröße: bis ca. 50 m ^2 oder Räume bis ca. 120 m ^3

Sicherung: 3,15 A 250VAC

Ausstattung:

Leistungsstarke, mobile Klimaanlage mit 12.000 BTU/h (~ 3,5 KW) Kühlleistung, umweltfreundliches Kühlmittel R290, Bodenrollen zum einfachen Verschieben, 3 Modi (Kühlen, Entfeuchten, Ventilieren), leiser Nachtmodus, Timer 1 bis 24 Stunden, Temperatureinstellung 15 bis 31 °C

Bedienungsanleitung, ca. 180 cm lang, Fensterabdichtungsset, Fernbedienung inkl. Batterie

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf. Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Reinigung und benutzerseitige Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.
5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.
6. Verwenden Sie das Gerät nicht unter Medikamenten- oder Alkoholeinflussoder beibeeinträchtigter Wahrnehmungsfähigkeit.
7. Gerät nur unter Aufsicht bedienen, wenn sich Kinder oder hilflose Personen im gleichen Raum befinden.
8. Niemals das Haus verlassen, solange das Gerät in Betrieb ist. Lassen Sie das Gerät nicht längere Zeit unbeaufsichtigt.
9. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,

■ landwirtschaftlichen Betrieben,

■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,

■ in Privatpensionen oder Ferienhäusern.

Sicherer Umgang mit Elektrizität

1. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

2. Gerät nur an einer geerdeten Steckdose anschließen. Fragen Sie in Zweifelsfällen einen Elektriker.

3. Tauchen Sie das Gerät, die Zuleitung und den Stecker niemals in Wasser oder andere Flüssigkeiten.

4. Gerät, Zuleitung und Stecker nicht mit nassen Händen berühren – Stromschlaggefahr!
5. Prüfen Sie regelmäßig Stecker und Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung der Zuleitung oder anderer Teile senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer und zum Ausschluss der Garantie führen.
6. Wenn die Anschlussleitung des Geräts beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
7. Ziehen Sie nie an der Zuleitung, um Schäden im Inneren der Zuleitung zu vermeiden.
8. Ziehen Sie die Zuleitung immer nur am Anschlussstecker aus der Steckdose, nie am Anschlusskabel.
9. Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das Gerät reinigen, für den Auf- und Abbau des Geräts, bei Nichtgebrauch oder bei Gewitter.
10. Wickeln Sie die Zuleitung nie um das Gerät.
11. Nicht geeignet für den Betrieb in sehr feuchten und/oder heißen Umgebungen wie z. B. Badezimmern, Schwimmhallen oder Küchen.
12. Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker, wenn sich ungewohnte Geräusche oder Gerüche am Gerät entwickeln oder das Gerät ungewöhnlich warm wird.
13. Nach dem Gebrauch sowie vor dem Reinigen und allen Wartungsarbeiten den Netzstecker aus der Steckdose ziehen.
14. Ebenso muss der Netzstecker gezogen werden, wenn das Gerät längere Zeit nicht genutzt wird.
15. Beachten Sie grundsätzlich alle vor Ort geltenden Anschlussvorschriften für elektrische Geräte.
16. Falls der Betrieb unterbrochen wird, warten Sie 3 Minuten, bevor Sie das Gerät erneut einschalten, um die Druckregulierung im Kältekreislauf zu ermöglichen.

Hinweise zu Batterien

1. Batterien niemals direktem Sonnenlicht, Feuer usw. aussetzen. Es besteht Explosionsgefahr.
2. Batterien von Kindern fernhalten. Batterien sind kein Spielzeug. Es besteht die Gefahr des Erstickens beim Verschlucken kleiner Batterien.
3. Batterien nicht gewaltsam öffnen.
4. Nicht mit anderen metallischen Gegenständen wie Nägeln oder Schrauben in Berührung bringen, es besteht Kurzschlussgefahr!
5. Entnehmen Sie die Batterie, wenn Sie die Fernbedienung längere Zeit nicht nutzen.
6. Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei der zuständigen Sammelstelle oder dem Händler ab.

Hinweise zum sicheren Aufstellen und Gebrauch des Geräts

1. Die Lüftungsöffnungen dürfen niemals durch Möbel, Wände oder andere Gegenstände verdeckt werden. Es muss immer eine ungehinderte Luftzirkulation gewährleistet sein. Vorder- und Oberseite benötigen mindestens 30 cm Abstand zu anderen Gegenständen, die Rückseite mindestens 20 cm.
2. Das Gerät ist sehr schwer. Bewegen Sie es daher nur zu zweit.
3. Achten Sie darauf, die Fernbedienung sicher vor dem Zugriff von Kindern aufzubewahren.
4. Schalten Sie das Gerät erst ein, wenn alle Filter ordnungsgemäß eingebaut sind.
5. Niemals Duftstoffe, ätherische Öle oder ähnliches in den Wassertank geben. Dies führt zu Schäden am Gerät.
6. Niemals in einem Raum betreiben, in dem Reste von Insektenschutzmittelauf Spraybasis, Rauch von Räucherstäbchen oder andere ölige, chemische Dämpfe vorhanden sind. Dazu zählen auch Farben oder andere entflammbare Substanzen.
7. Benutzen Sie das Gerät nicht mit Zubehör anderer Hersteller, um Schäden am Gerät zu vermeiden. Verwenden Sie nur Filter aus unserem Haus.
8. Das Gerät darf nur in Innenräumen verwendet werden.

9. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass niemand darüber stolpern kann.

10. Verlegen Sie die Zuleitung nie unter Teppichböden oder anderen Textilien.

11. Das Gerät während des Betriebs niemals verschieben oder bewegen.
12. Achten Sie darauf, die Zuleitung von Heizungen, Herden, Öfen oder anderen Wärmequellen fernzuhalten.
13. Niemals Gegenstände wie Finger, Nadeln, Stifte usw. durch die Öffnungen in das Innere des Geräts stecken – Verletzungsgefahr!
14. Setzen Sie sich niemals auf das Gerät und stellen Sie keine Gegenstände darauf, um Schäden am Gerät zu vermeiden. Stellen Sie keine mit Wasser gefüllten Gefäße in die Nähe des Geräts.
15. Gerät nicht umgedreht abstellen. Es befindet sich Flüssigkeit im Gerät, die zu Schäden führen kann.
16. Die Lamellen des Wärmetauschers nicht berühren oder verbiegen, wenn die Abdeckungen geöffnet sind.
17. Nicht gegen das Gerät klopfen, insbesondere nicht an die Luftein- und -auslässe.
18. Niemals in der Nähe von gasbetriebenen Geräten, Heizgeräten, Herden oder offenen Flammen betreiben.
19. Achten Sie darauf, dass das Gerät während der Lagerung nicht beschädigt werden kann.

Hinweise zum Umgang mit dem Kältemittel R290

1. Das Kältemittel R290 ist im Kältekreislauf des Produkts enthalten. Es ist ein Erdgas mit großer Umweltverträglichkeit, das jedoch brennbar ist. Achten Sie beim Transport und bei der Installation des Produkts darauf, dass keine der Komponenten des Kältekreislaufs beschädigt wird.

2. Das Gerät nur aufrecht stehend transportieren und aufbewahren.

3. Vor Reinigungs- und Wartungsarbeiten Gerät ausschalten und den Netzstecker ziehen.

4. Luftein- und -auslässe des Geräts niemals blockieren.

5. Geräte mit brennbaren Kältemitteln nur in gut belüfteten Räumen betreiben.

6. Beachten Sie alle vor Ort geltenden Vorschriften zum Umgang mit Gas.

7. Personen, die Wartungs- oder Reparaturarbeiten am Kältekreislauf vornehmen, sollten über ein gültiges Zertifikat für den Umgang mit Kältemitteln verfügen.

8. Falls das Gerät defekt ist und nicht mehr repariert werden kann, entsorgen Sie es fachgerecht gemäß den vor Ort geltenden Richtlinien für Geräte mit Kältemitteln.
9. Achten Sie darauf, die zum Kältekreislauf gehörenden Komponenten nicht zu beschädigen.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

Achten Sie beim Auspacken, Entfernen der Verpackung und dem Verschieben des Geräts darauf, dass das Gerät nicht um mehr als 35° gekippt wird, da sonst der Kompressor beschädigt werden kann. Lassen Sie das Gerät nach dem Auspacken mindestens 2 Stunden am endgültigen Standort stehen, bevor Sie es in Betrieb nehmen. Das Kühlmittel im Gerät muss sich erst absenken, da sonst der Kompressor beschädigt werden kann.

Das Kältemittel ist brennbar. Bei Beschädigung des Kältekreislaufs: Vermeiden Sie offene Flammen und Zündquellen. Lüften Sie den Raum gründlich, in dem sich das Gerät befindet.

Öffnen Sie niemals das Motorgehäuse des Geräts – Stromschlaggefahr!

Gerät während des Betriebes niemals abdecken! Bei Regen den Abluftschlauch nicht aus dem Fenster hängen, um Eindringen von Wasser in das Gerät zu vermeiden.

VOR DEM ERSTEN GEBRAUCH

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern – Erstickungsgefahr! Entsorgen Sie Verpackungsmaterialen gemäß den vor Ort geltenden Richtlinien.
2. Prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie das Gerät bei sichtbaren Beschädigungen nicht in Betrieb, sondern wenden Sie sich an unseren Kundendienst.
3. Prüfen Sie, ob alle aufgeführten Zubehörteile vorhanden sind.
4. Stellen Sie sicher, dass die Abdeckkappe des Wasserabflusses an der Geräterückseite fest zugedreht ist.
5. Wenn Sie das Gerät das erste Mal benutzen, oder es längere Zeit nicht in Betrieb war, kann es zu leichter Geruchsbildung kommen.

DER IDEALE STANDORT

1. Beachten Sie bitte alle folgenden Hinweise; nur so wird das Gerät effektiv und sicher funktionieren.
2. Niemals in direktem Sonnenlichtoder an sehr heißen Orten aufstellen. Das Gerät kann sonst beschädigt werden oder Fehlermeldungen anzeigen.
3. Niemals in der Nähe von TV- oder Radiogeräten aufstellen. Bild oder Ton dieser Geräte können sonst beeinträchtigt werden. Mit einem Abstand von mindestens 1 Meter zu solchen Geräten aufstellen. Achtung: Wenn Sie das Klimagerät zusammen mit TV- oder Radiogeräten an einer Steckdosenleiste betreiben, kann dies ebenfalls zu Rauschen oder Bildverzerrungen führen. In diesem Fall schließen Sie das Gerät an eine andere Steckdose an.
4. Das Gerät kann die maximale Leistung nur dann erbringen, wenn es auf einer ebenen Fläche abgestellt wird.
5. Halten Sie ausreichend Abstand zu anderen Gegenständen und Wänden. Vorder- und Oberseite benötigen mindestens 30 cm Abstand zu anderen Gegenständen, die Rückseite mindestens 20 cm.
6. Legen Sie niemals Gegenstände auf das Gerät, um Fehlfunktionen des Geräts zu vermeiden.
7. Decken Sie niemals die Luftein- und Luftauslässe ab.
8. Achten Sie darauf, den Luftstrom nicht direkt auf Personen zu richten.

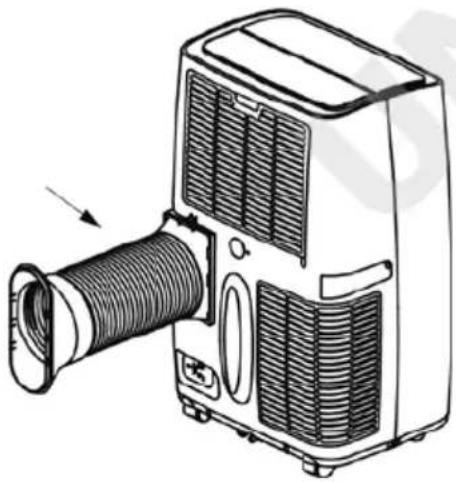

MONTAGE DES ABLUFTSCHLAUCHS

Der Abluftschlauch und der Adapter sind genau auf dieses Gerät abgestimmt. Ersetzen Sie beides nicht durch Fremdfabrikate, um eine einwandfreie Funktion des Geräts zu gewährleisten.

1. Ziehen Sie den Abluftschlauch auf die benötigte Länge aus, indem Sie an beiden Schlauchenden ziehen.

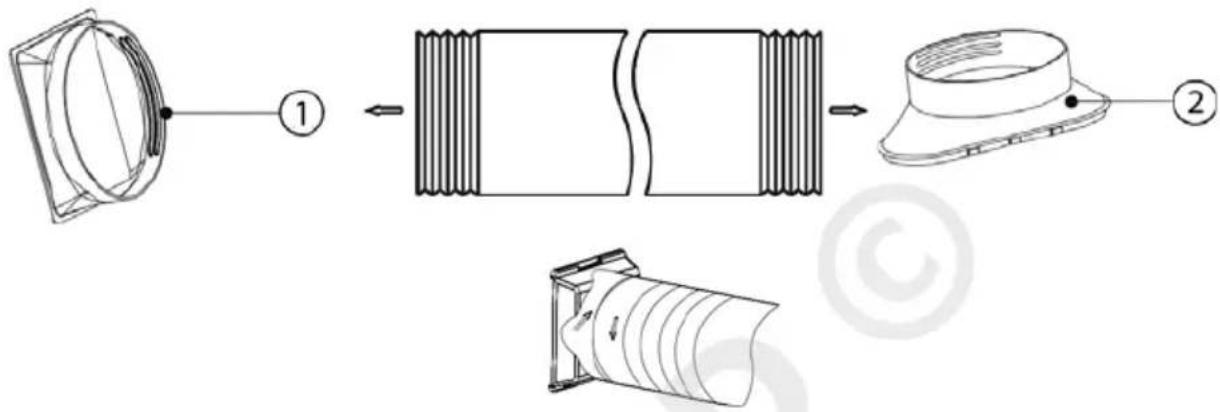

1. Verbinden Sie den Abluftschlauchadapter (1) mit dem einen Ende des Schlauchs, in dem Sie den Schlauch hineinstecken und leicht drehen.
2. Verbinden Sie bei Bedarf (z. B. beim Einsatz in Schiebefenstern) die

ovale Montageplatte (2) mit dem anderen Schlauchende wie bei Punkt 2 beschrieben.

1. Stecken Sie nun den Adapter an den Schlauchanschluss am Gerät. Setzen Sie den Adapter von oben an und schieben Sie ihn dann komplett ein, bis der Adapter fest eingerastet ist. Die Entriegelungsnase muss dabei nach oben zeigen.
2. Klemmen Sie das freie Schlauchende in das geöffnete Fenster. Achten Sie darauf, dass Sie den Rest des geöffneten Fensters

gut abdichten, um Energie zu sparen. Verfügt das Fenster über einen Außenrolladen, lassen Sie diesen so weit wie möglich hinunter.

FENSTERABDICHTUNGS-SET

a d b c

1. Das Set ist geeignet für Flügelfenster und Hochschwingfenster (Dachfenster mit oben liegender Aufhängung, die komplett aufgeklappt werden können).

2. Die Länge der Abdichtfolie beträgt ca. 390 cm. Um auszurechnen, ob dies für das jeweilige Fenster genügt, müssen Sie alle vier Seiten des Fensters ausmessen. Beträgt die Länge der Fensterseiten a+b+c+d weniger als 390 cm, können Sie das Set verwenden. Ist der Fensterumfang größer, müssen Sie eine andere Abdichtmöglichkeit anwenden.

3. Reinigen Sie zunächst die Klebefläche an Fensterscheibe und Fensterflügel gründlich.

4. Kleben Sie nun das beiliegende Klettband an die jeweils äußere Kante des Fensterflügels. Das Klettband ist selbstklebend. Ziehen Sie daher nur immer etwas der Schutzfolie ab und kleben Sie das Klettband an den Fensterflügel.
5. Kleben Sie nun das Klettband auf den Fensterrahmen.
6. Legen Sie die Abdichtfolie ausgebreitet vor das Fenster, sodass die gebogene Seite zu Ihnen zeigt. Beim nun folgenden Befestigen soll die Mitte der Abdichtfolie auf Höhe der Fenstermitte sein.
7. Verbinden Sie nun die Klettteile der Abdichtfolie mit dem Klettband an Fensterflügel und Fensterrahmen. Der gebogene Teil der Abdichtfolie muss dabei mit dem Klettband am Fensterrahmen verbunden werden, der gerade Teil der Abdichtfolie mit dem Klettband am Fensterflügel.
8. Schließen Sie das Fenster und prüfen Sie den richtigen Sitz der Abdichtfolie. Korrigieren Sie bei Bedarf.
9. Öffnen Sie das Fenster wieder und ziehen Sie den Reißverschluss so weit auf, dass der Abluftschlauch hindurchgeführt werden kann. Ziehen Sie dann den Reißverschluss wieder zu und stellen Sie sicher, dass der Schlauch gut sitzt und nicht herausrutschen kann.
10. Bei Nichtgebrauch des Klimageräts entfernen Sie den Schlauch aus dem Reißverschluss. Sie können nun das Fenster wie gewohnt schließen. Alternativ dazu können Sie die Abdichtfolie entfernen, und beim nächsten Benutzen des Klimageräts wieder anbringen.

FERNBEDIENUNG

1. Ziehen Sie vor dem ersten Benutzen die kleine Plastikfolie aus dem Batteriefach heraus.
2. Entriegeln Sie die Abdeckung des Batteriefachs vorsichtig und ziehen Sie sie von der Fernbedienung.
3. Setzen Sie die Batterie in die vorgesehene Halterung ein.
4. Wenn Sie eine neue Batterie einsetzen möchten, achten Sie darauf, eine Knopfzelle vom Typ CR2025 zu verwenden.
5. Schieben Sie die Abdeckung wieder vorsichtig in die Fernbedienung.
6. Bei längerem Nichtgebrauch des Geräts die Batterie bitte entfernen.
7. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie bitte darauf, diese während der Einstellungen immer in Richtung des Klimageräts zu halten. Die Reichweite der Fernbedienung beträgt ca. 5 Meter.
8. Die folgenden Symbole gelten für die einzelnen Funktionen:

EIN/AUS Osz

+ und - Modus

Ventilation

Zeitwahl Schla

BEDIENFELD

1 EIN/AUS-Taste (ON/OFF)

Schaltet das Gerät ein oder aus

2 Geschwindigkeits-Taste (Fan)

Zur Wahl der Geschwindigkeit des Lüfters zwischen niedrig, mittel und hoch

3 Zeitwahl-Taste (Timer)

Zur Auswahl der gewünschten Laufzeit des Geräts. Nach Ablauf dieser Zeit schaltet sich das Gerät aus

4 Schlafmodus-Taste (Sleep)

Im Schlafmodus arbeitet das Gerät leiser, verändert automatisch die Temperatur und schaltet sich nach 6 Stunden automatisch aus.

5 Oszillations-Taste (Swing)

Zum Einstellen der Schwenkfunktion

6 Modus-Taste (Mode)

Zur Wahl der Betriebsart Automatik, Kühlen, Entfeuchten oder Ventilation

7 + und -Taste

Zum Erhöhen oder Verringen der Einstellungen für die Zeitwahl und die Temperatur

Kontrollleuchten

Automatik-Modus

Kühl-Modus

Entfeuchter-Modus

Ventilation-Modus

Ventilation niedrig, mittel, hoch

Wassertank voll

Oszillation

on

Zeitwahl an

°C / °

Fahrenheit

off

Zeitwahl aus

BEDIENEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen sicheren Standort gewählt haben.
3. Stecken Sie den Stecker in eine Steckdose (220–240 V\~, 50 Hz). Ein Signalton ertönt.
4. Drücken Sie die Taste EIN/AUS (ON/OFF).
5. Die Lüftungsklappe öffnet sich.
6. Das Gerät arbeitet standardmäßig im Auto-Modus. Im Display erscheint die aktuelle Raumtemperatur.

7. Drücken Sie die Taste „Modus“. Nach dem Drücken dieser Taste blinkt zunächst die Kontrollleuchte der nächsten Betriebsart fünf- bis sechsmal, bevor das Gerät in diese gewählte Betriebsart umschaltet. Anschließend leuchtet diese Kontrollleuchte durchgehend.

8. Sie können nun zwischen verschiedenen Modi wählen.

■ Automatik
■ Kühlen
■ Entfeuchten
■ Ventilation

Temperatur wählen

1. Die Kühltemperatur kann zwischen 15 °C und 31 °C in Schritten von 1 °C eingestellt werden. Drücken Sie die Tasten + und - so oft, bis die gewünschte Temperatur im Display angezeigt wird. Die eingestellte Temperatur wird 5 Sekunden im Display anzeigt, danach sehen Sie die aktuelle Raumtemperatur.

2. Hinweis: Wenn Sie die Tasten + und - 5 Sekunden lang drücken, können sie die Anzeige der Temperatur von °C auf Fahrenheit umstellen. Einstellbar sind dann 59 °F bis 88 °F.

Ventilation Geschwindigkeit

1. Drücken Sie die Ventilations-Taste, um zwischen niedriger, mittlerer und hoher Lüftergeschwindigkeit zu wählen.

EIN/AUS

1. Wenn Sie die Taste erneut drücke, schaltet sich das Gerät aus und die Lüftungsklappe schließt sich. Wir raten dazu, den Stecker erst aus der Steckdose zu ziehen, wenn die Lüftungsklappe vollständig geschlossen ist. So wird das Eindringen von Staub und anderen Fremdkörpern in das Gerät verhindert.

2. Hinweis: Wenn Sie den Stecker bei geöffneter Lüftungsklappe in die Steckdose stecken, wird zunächst die Klappe geschlossen. War die Lüftungsklappe geschlossen, hört man dennoch kurz den Motor der Klappe. Dies ist normal und kein Defekt.

ERKLÄRUNG DER EINZELNEN MODI

Automatik-Modus

1. Sobald der Automatik-Modus eingeschaltet ist, wählt der Sensor automatisch zwischen Kühlen und Ventilation. Liegt die Raumtemperatur über 24 °C, kühlt das Gerät, liegt die Raumtemperatur unter 24 °C, läuft die Ventilation.

Entfeuchtung

1. In dieser Betriebsart sind keine Einstellungen möglich. Der Lüfter läuft auf niedriger Geschwindigkeit, während Kompressor und Zentrifugallüfter abwechselnd 8 Minuten laufen und 6 Minuten stoppen.

Kühlen

1. Sobald die Raumtemperatur höher als die gewünschte Zieltemperatur ist, startet der Kompressor und das Gerät kühlt. Sobald die Raumtemperatur unterhalb der Zieltemperatur sinkt, stoppt der Kompressor und der obere Lüfter startet.

Ventilation

1. Der Lüfter arbeitet in der jeweils gewählten Stufe und der Kompressor ist aus. Eine Temperaturwahl ist nicht möglich.

Zeitwahl

1. Drücken Sie die Zeitwahl-Taste einmal, um in den Zeitwahl-Modus zu gelangen.
2. Die Zeit kann zwischen einer und 24 Stunden Laufzeit eingestellt werden. Drücken Sie die Tasten + und -, um die gewünschte Zeit einzustellen. Die Laufzeit kann in Schritten von 1 Stunde eingestellt werden.

Schlafmodus/Verriegelungsfunktion

1. Diese Einstellung ist nur im Modus „Kühlen“ möglich.
2. Drücken Sie, wenn das Gerät im Kühlen-Modus ist, diese Taste einmal. Das Gerät arbeitet dann automatisch in niedriger Geschwindigkeit, die Zieltemperatur sinkt nach einer Stunde um 1 °C, nach zwei Stunden um 2 °C. Nach sechs Stunden schaltet sich das Gerät automatisch aus.
3. Wenn Sie diese Taste länger als 3 Sekunden drücken, erscheint im Display LC und die Tastenverriegelung ist aktiviert, das heißt, das Gerät ist vor unbeabsichtigter Bedienung geschützt. Das Gerät lässt sich auch nicht mehr ausschalten. Wenn die Taste erneut gedrückt wird, zeigt das Display wieder für 5 Sekunden LC an, danach wird wieder die Raumtemperatur angezeigt..

Oszillation

1. Drücken Sie diese Taste, um die Oszillation einzuschalten. Die obere Klappe bewegt sich auf und ab und verteilt die Luft gleichmäßig. Um die Funktion wieder auszuschalten, drücken Sie diese Taste erneut.

1. Das Gerät verfügt über eine Speicherfunktion. Wenn das Gerät betriebsbereit aber nicht eingeschaltet ist, bleibt die Einstellung des letzten Betriebs erhalten. Beim nächsten Einschalten fährt das Gerät im zuletzt gewählten Modus fort, außer dies war der Automatik-Modus.
2. Die gilt nicht, wenn der Stecker aus der Steckdose gezogen wird. In diesem Fall verliert das Gerät die gespeicherten Werte und alle Einstellungen müssen erneut vorgenommen werden.

SCHUTZEINRICHTUNG

1. In folgenden Situationen kann die interne Schutzeinrichtung ausgelöst werden, und das Gerät schaltet sich aus:

■ Wenn im Kühlen-Modus die Temperatur über 43 °C steigt, oder die Raumtemperatur unter 15 °C sinkt.
■ Wenn im Entfeuchter-Modus die Raumtemperatur unter 15 °C sinkt.
- Wenn das Klimagerät in den Modi „Kühlen“ oder „Entfeuchten“ läuft, das Fenster im Raum längere Zeit geöffnet ist, und die relative Luftfeuchtigkeit dabei auf über 80 % steigt, kann Kondenswasser heraustropfen.

1. Achtung: Wenn der Betrieb unterbrochen wird, schaltet die interne Schutzeinrichtung des Kompressors ein. Dadurch kann der Kompressor 3 Minuten lang nicht eingeschaltet werden, damit der Kältekreislauf reguliert werden kann. Es liegt kein Defekt vor. Warten Sie 3 Minuten ab, und schalten Sie dann das Gerät wieder ein.

KONDENSWASSER UND WASSERBEHÄLTER

1. Das Gerät arbeitet selbstverdunstend. Das bedeutet, dass das durch die Kühlung entstehende Kondenswasser verdunstet und als Abluft über den Abluftschlauch nach außen abgegeben wird.
2. Bei sehr feuchtem Wetter kann sich jedoch etwas Wasser in dem kleinen Wasserbehälter im Geräteinneren ansammeln. In diesem Fall erscheint E4 im Display. Gehen Sie dann wie folgt vor:
3. Halten Sie ein Wischtuch und ein flaches Gefäß bereit.

4. Leichter gelingt das Ablassen des Wassers, wenn Sie das Gerät etwas erhöht z. B. auf einen Hocker stellen. Achten Sie auf ausreichend Standfestigkeit, um ein Herunterfallen des Geräts zu verhindern.

5. Ziehen Sie den Stecker des Klimageräts aus der Steckdose.

6. Entfernen Sie die Abdeckkappen vom Wasserabfluss. Achten Sie darauf, die Kappen gut aufzubewahren.

7. Lassen Sie das Kondenswasser vorsichtig herauslaufen, neigen Sie das Gerät ggf. dabei leicht.

8. Stecken Sie die Abdeckkappen wieder fest auf den Wasserabfluss, da sonst Wasser aus dem Gerät laufen und Schäden verursachen kann.

9. Sie können nun das Gerät wieder in Betrieb nehmen.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät an der Taste EIN/AUS (ON/OFF) aus und ziehen Sie den Netzstecker.

Es darf niemals Wasser in die Öffnungen des Geräts eindringen. Gefahr durch Stromschlag und Brandgefahr! Verwenden Sie keine Sprüh-Reinigungsmittel.

1. Wischen Sie das Gehäuse mit einem in lauwarmem Wasser (unter 40 °C) angefeuchteten Tuch ab, wenn das Gehäuse stark verschmutzt ist.
2. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel, Polierpaste oder Desinfektionsmittel.
3. Die Luftein- und -auslässe sowie die Lamellen können vorsichtig mit einem Staubsauger abgesaugt werden.

Filtereinsatz reinigen

1. Der Filter muss nach 100 Betriebsstunden gereinigt werden. Wird das Gerät in sehr staubreicher Umgebung betrieben, muss der Filter alle zwei Wochen gereinigt werden.

2. Entfernen Sie den Filter nur, wenn das Gerät ausgeschaltet und der Netzstecker gezogen ist.

3. Entfernen Sie die Abdeckung.

4. Hebeln Sie z. B. mit einem Schraubendreher den darunter liegenden Filtereinsatz vorsichtig über die Haltenasen heraus und ziehen Sie ihn aus dem Abdeckgitter heraus, um dies zu ersetzen oder separat zu reinigen.

5. Entfernen Sie den Staub z. B mit einem Staubsauger oder waschen Sie die Filterabdeckung feucht ab. Lassen Sie die Filter in diesem Fall vollständig an der Luft trocknen.

6. Filter nur vollständig getrocknet wieder in das Gerät einsetzen!
7. Das Gerät niemals ohne eingesetzte Filter in Betrieb nehmen!

Reinigung nach der Saison

1. Bevor Sie das Gerät für längere Zeit einlagern, führen Sie die folgenden Schritte durch.
2. Stellen Sie sicher, dass sich kein Kondenswasser mehr im Wassertank befindet.
3. Lassen Sie das Gerät vor dem Einlagern eine halbe Stunde lang im Ventilator-Modus laufen. So kann das Innere des Geräts vollständig trocknen.
4. Reinigen Sie die Filter wie oben beschrieben und setzen Sie diese wieder ins Gerät ein.
5. Entfernen Sie die Batterie aus der Fernbedienung.
6. Entfernen Sie den Abluftschlauch.

STÖRUNGSBEHEBUNG

Fehler Lösung
Gerät funktioniert nicht, obwohl der Stecker eingesteckt ist	Prüfen Sie, ob der Schutzschalter ausgelöst hat oder ob eine Sicherung herausgesprungen ist.Sicherung (3,15 A/250 V AC) im Gerät defekt, nehmen Sie Kontakt mit dem Kundendienst auf.Warten Sie 3 Minuten, bevor Sie das Gerät erneut einschalten.Batterie der Fernbedienung leer?Ist der Stecker richtig eingesteckt?
Gerät läuft nur für kurze Zeit	Die Zieltemperatur liegt zu nah an der aktuellen RaumtemperaturDer Luftauslass ist blockiert.
Das Gerät läuft zwar, kühlt aber nicht	■ Schließen Sie Fenster und Türen■ Schalten Sie andere Wärmequellen wie Lampen oder Heizgerät aus■ Reinigen Sie den Filter.■ Stellen Sie sicher, dass Luftein- und auslass nicht blockiert sind.■ Die Zieltemperatur ist zu hoch
Beim Bewegen des Geräts tropft Wasser heraus	■ Wassertank leeren, bevor das Gerät bewegt wird.■ Gerät nur auf eine ebene Fläche stellen
Das Gerät läuft nicht und im Display erscheint E 4	■ Wassertank leeren.■ Erscheint die Meldung sehr häufig, nehmen Sie Kontakt mit unserem Kundendienst auf.
Fehlercode E 2	■ Der Sensor für die Raumtemperatur ist defekt, nehmen Sie Kontakt mit dem Kundendienst auf.
Fehlercode E 3	■ Der Verdampfer-Sensor ist defekt, nehmen Sie Kontakt mit dem Kundendienst auf.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken. (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kunden dienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder

elektronischen Geräten abliefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Bitte entsorgen Sie verbrauchte Batterien gemäß der Elektro- und Elektronik-Altgeräte-Verordnung 2202/96/EC – WEEE. Entsprechende Entsorgungsstellen nennt Ihnen die jeweils zuständige kommunale Behörde.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Luftreiniger 86240 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2021

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4

68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0) 62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

INSTRUCTIONS FOR USE MODEL 86240

FOREWORD

Zur Wahl der Betriebsart Automatik, Kühlen, Entfeuchten oder VFor selecting the operating modes Automatic, Cool, Dehumidify or Ventilate

7 + and - button

Gewicht: ca. 29,5 kg

Voedingskabel: ca. 150 cm

Geluidsniveau:

L_PA 54 dB(A) L_WA 65 dB(A)

Koelmiddel: R290

VÓÓR HET EERSTE GEBRUIK
