Marke	Zipper
Modell	ZISTE3000IV
Kategorie	Generator
Motortyp	Benzinmotor 4-Takt
Kraftstoff	Bleifreies Benzin
Empfohlenes Motoröl	15W40
AC-Ausgangsspannung	230 V
DC-Ausgangsspannung	12 V
Frequenz	50 Hz
Maximale Leistung	3 000 W
Nennleistung	2 700 W
Starten	Seilzugstarter
ECO-Modus	Ja, reduzierter Verbrauch
Überlastschutz	Ja, Kontrollleuchte und Abschaltung
Ölmangel-Schutz	Ja, automatische Abschaltung
Erdung	Erdungsschraube
Teleskopgriff	Ja, einstellbar
Garantie	2 Jahre (private Nutzung), 1 Jahr (gewerbliche Nutzung)

Häufig gestellte Fragen - ZISTE3000IV Zipper

Welches Motoröl für den ZISTE3000IV verwenden?

Verwenden Sie Motoröl 15W40 (4-Takt Typ). Die Maschine wird ohne Öl geliefert, daher muss vor dem ersten Gebrauch Öl eingefüllt werden.

Wie starte ich den Generator Zipper ZISTE3000IV?

1. Öffnen Sie den Kraftstoffhahn. 2. Stellen Sie den EIN/AUS-Schalter auf I. 3. Bei Kaltstart stellen Sie den Choke auf START. 4. Ziehen Sie langsam am Seil, bis Sie einen Widerstand spüren, dann ziehen Sie ruckartig. 5. Sobald der Motor warm ist, stellen Sie den Choke auf RUN.

Kann ich den Generator im Innenbereich verwenden?

Nein, niemals in Innenräumen oder geschlossenen Räumen. Die Abgase enthalten giftiges Kohlenmonoxid, das zum Tod führen kann. Verwenden Sie den Generator immer im Freien mit guter Belüftung.

Was tun, wenn die Überlastungsanzeige leuchtet?

Die Anzeige zeigt eine Überlastung oder einen Kurzschluss an. Schalten Sie die Maschine aus und trennen Sie die Geräte. Lassen Sie sie abkühlen, dann reduzieren Sie die Gesamtlast. Wenn das Problem weiterhin besteht, überprüfen Sie die angeschlossenen Geräte.

Wie lagere ich den Generator im Winter oder über einen längeren Zeitraum?

Bei Lagerung >1 Monat: Entleeren Sie den Kraftstoff, indem Sie den Motor bis zum Stillstand laufen lassen, dann schließen Sie den Hahn. Leeren Sie den Tank. Lagern Sie an einem trockenen, frostfreien Ort außerhalb der Reichweite von Kindern.

Wie wird das Motoröl abgelassen?

Lassen Sie den Motor laufen, um das Öl zu erwärmen (es fließt besser). Stellen Sie den Generator auf einer ebenen Fläche flach hin. Entfernen Sie die Serviceabdeckung, öffnen Sie die Ablassschraube, fangen Sie das Altöl in einem geeigneten Behälter auf. Schließen Sie und füllen Sie neues Öl 15W40 ein, überprüfen Sie den Ölstand mit dem Messstab.

Der Motor startet nicht, was ist zu überprüfen?

Überprüfen Sie zuerst den Ölstand (der Motor startet nicht, wenn der Ölstand zu niedrig ist). Stellen Sie sicher, dass der Kraftstoffhahn geöffnet ist, der Choke sich in der richtigen Position befindet und die Zündkerze sauber und angeschlossen ist. Wenn der Motor abgesoffen ist, entfernen Sie die Zündkerze, reinigen und trocknen Sie sie.

Kann ich empfindliche elektronische Geräte (Computer, TV) anschließen?

Ja, aber achten Sie auf hohe Anlaufströme (bis zum 5-fachen der Nennleistung). Verwenden Sie vorzugsweise den ECO-Modus deaktiviert für starke Lasten. Überprüfen Sie, dass die Gesamtleistung die Nennleistung des Generators (2700 W Dauerbetrieb) nicht überschreitet.

Wie oft sollten Öl und Luftfilter gewechselt werden?

Wechseln Sie das Öl alle 3 Monate oder 25 Betriebsstunden (bei intensiver Nutzung häufiger). Reinigen Sie den Luftfilter alle 3 Monate oder 25 Stunden und ersetzen Sie ihn bei Bedarf. Beachten Sie den Wartungsplan in der Anleitung.

Wie reinige ich den Luftfilter?

Entfernen Sie die Abdeckung des Luftfilters, nehmen Sie den Filter heraus, waschen Sie ihn mit Seifenwasser, spülen Sie ihn mit klarem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Lassen Sie den Motor niemals ohne Luftfilter laufen.

BEDIENUNGSANLEITUNG ZISTE3000IV Zipper

Übersetzung / Translation

EN USER MANUAL

ACHTUNG: Öl kontrollieren!

Motor startet nicht bei Ölmindermenge!!

ATTENTION: Check Oil!

3 TECHNIK/TECHNICS/TÉCNICA/TECHNIQUE/TEHNIKA/TEHNIKA....8

3.1 Lieferumfang / Delivery content / Volumen de suministro / Contenu de la livraison / Obseg

dobave / Opseg, isporuke....8

3.2 Komponenten / Components / Componentes / Composants / Komponente / Sastavni dijelovi,....9

3.3 Technische Daten / Technical data / Datos técnicos / Données techniques / Tehnični podatki /

Tehnički podaci....10

4 VORWORT (DE)....12

5 SICHERHEIT 13

5.1 Bestimmungsgemäße Verwendung 13

5.1.1 Technische Einschränkungen 13

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen....13

5.2 Anforderungen an Benutzer 13

5.3 Allgemeine Sicherheitshinweise 14

5.4 Elektrische Sicherheit 14

5.5 Spezielle Sicherheitshinweise für diese Maschine....15

5.6 Sicherheitshinweise für Maschinen mit Verbrennungsmotor 15

5.7 Gefahrenhinweise 16

5.7.1 Restrisiken....16

5.7.2 Gefährdungssituationen 16

6 TRANSPORT 17

7 BETRIEB 17

7.1 Vorbereitende Tätigkeiten....17

7.1.1 Lieferumfang prüfen....17

7.1.2 Anforderungen an den Aufstellort....17

7.2 Checkliste vor Inbetriebnahme....17

7.21 Motoröl-Stand prüfen....17

7.22 Füllstand des Kraftstofftanks überprüfen....17

7.23 Erdung 18

7.3 Informationen zur Erst-Inbetriebnahme 18

7.3.1 Testlauf Erstinbetriebnahme 18

7.4 Einschalten der Maschine durch einen elektrotechnischen Laien 18

7.5 Betriebshinweise....18

7.5.1 Betrieb der Maschine auf über 1500m Meereshöhe....19

7.5.2 Anschluss von Geräten....19

7.6 Bedienung....19

7.6.1 Maschine einschalten 19

7.62 Maschine ausschalten 20

7.6.3 ECO-Modus 20

7.6.4 Teleskophandgriff 20

7.7 AC Betrieb....20

7.8 DC Betrieb 21

8 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 21

8.1 Reinigung 21

8.2 Wartung 22

8.21 Wartungsplan 22

8.22 Motorölwechseln 22

8.23 Luftfilter 23

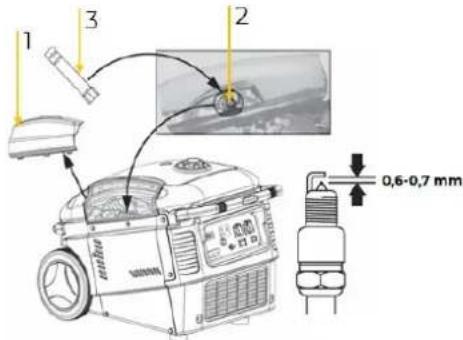

8.2.4 Zündkerze 24

8.3 Lagerung 24

8.4 Entsorgūng....24

9 FEHLERBEHEBUNG 25

10 PREFACE (EN) 26

11 SAFFTY 27

43 GARANTIEERKLÄRUNG (DE)....102

44 GUARANTEE TERMS (FN) 103

SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

EN

SAFETY SIGNS DEFINITION OF SYMBOLS

ES

DE CE-KONFORM! - Dieses Produkt entspricht den EU-Richtlinien.

DE BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

DE Vergiftungsgefahr durch Kohlenmonoxid (CO) ! Nicht in Innenräumen und in der Nähe von offenen Fenstern und Belüftungen verwenden

DE Warnung vor feuergefährlichen Stoffen; nicht während des Betriebs befüllen.

DE Garantierter Schallleistungspegel LWA

EN Guaranteed sound power level L_WA

DE ACHTUNG! Öl für den Transport abgelassen. Vor dem Gebrauch 4-Takt Motoröl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft!

DE Warnung vor heißer Oberfläche!

EN Hot Surface!

DE Gefährliche elektrische Spannung!

EN High voltage!

DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern.

3 TECHNIK/TECHNICS/TÉCNICA/TECHNIQUE/TEHNIKA/TEHNIKA

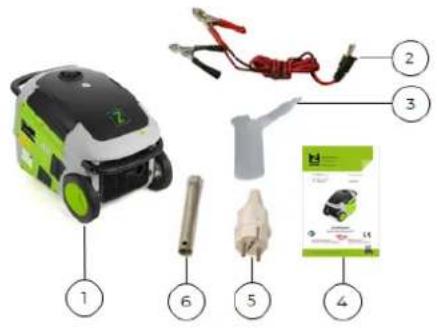

3.1 Lieferumfang / Delivery content / Volumen de suministro / Contenu de la livraison / Obseg dobave / Opseg isporuke

HINWEIS: Motoröl und Kraftstoff nicht im Lieferumfang enthalten.

Beschreibung / Description

1	Motoröleinfüllöffnung / Engine oil filler / Boquilla de llenado de aceite / Orifice de remplissage d'huile moteur / Odprtina za dolivanje olja / Otvor za punjenje motornog ulja	11	Anzeige / display / Pantalla / Affichage / Prikaz / Zaslon
2	Motorölablassöffnung / Engine oil drain / Orificio de purga del aceite / Orifice de vidange de l'huile moteur / Odprtina za izpust motornega olja / Otvor za ispuštanje motornog ulja	12	DC-Anschluss / DC-connection 12V / Conexión-DC / Raccordement CC / Priključek enosmerne napetosti / DC priključak
3	Seilzug-Startergriff / recoil starter / Em-puñadura de arranque de cuerda / Ma-nette du cordon de démarrage / Ročaj z vrvico za zagon / Potezna ručica	13	DC-Schutzschalter 12V / DC-circuit breaker 12V / Disyuntor CC 12 V / Disjoncteur DC 12V / Zaščitno stikalo za enosmerno napetost 12V / DC osigurač 12V
4	Tankdeckel / fuel filler cap / Tapa del depósito / Bouchon de réservoir / Pokrov rezervoarja / Poklopac spremnika	14	AC-Steckdose / AC-socket 230 V / Enchufe-AC / Prise CA / Vtičnica za izmenično napetost / AC utičnica
5	Treibstoffanzeige / Fuel gauge / Indicador de combustible / Jauge de carburant / Prikaz nivoja goriva / Pokazivač goriva	15	ECO-Modus / ECO-mode / Modo ECO / Mode ECO / Način EKO / ECO način rada
6	Räder / wheels / Ruedas / Roues / Kolesa / Kotači	16	Erdungsklemme / grounding / Borne de puesta a tierra / Borne de terre / Sponka za ozemljitev / Spona za uzemljenje
7	Motorabdeckung / maintenance cover / Cubierta del motor / Couverture du moteur / Pokrov motorja / Poklopac motora	17	EIN-AUS-Schalter / ON-OFF switch / Interruptor ON/OFF / Interrupteur MARCHE-ARRÊT / Stikalo za VKLOP/IZKLOP / Prekidač za UKLJUČIVANJE I ISKLJUČIVANJE
8	Teleskophandgriff / teleskope handle / Empuñadura telescópica / Manche téle-scopique / Teleskopski ročaj / Teleskopska ručka	18	Kraftstoffhahn / fuel tap / Llave de combustible / Robinet de carburant / Pipica za gorivo / Slavina za gorivo
9	Bedienfeld / control panel / Panel de mando / Panneau de commande / Upravljalna plošča / Upravljačka ploča	19	Choke Hebel / choke lever / Palanca del estrangulador / Levier choke / Vzvod za čok / Poluga čoka
10	Gummifüße / rubber feed / Pies de goma / Pieds en caoutchouc / Gumijaste nožice / Gumene nožice	20	Statusleuchten / indicator lights / Lámparas del indicador / Voyants d'état / Lučke za prikaz stanja / Statusne lampice

Anzeige / display / Pantalla / Affichage / Prikaz / Zaslon

V/Hz/KW/H - V - Hz - kw ① ② ③

Die Anzeige wechselt automatisch zwischen: / The display automatically switches between / La visualización cambia automáticamente entre: / The display automatically switches between / L'affiche passe automatiquement entre / Prikaz enot se samodejno spreminja med / Zaslon se automatski prebacuje između:

1: Spannung / voltage (V) / Tensión / Tension / Napetost / Napon
2: Hertz / frequency (Hz) / Frecuencia (Hz) / Fréquence en Hertz / Herci / Frekvencija
3: Abgabeleistung / power output (KW) / Potencia de salida / Puissance utile / Izhodno močjo / Jačina
4: Betriebsstunden / operating hours (H) / Horas de servicio / Heures de service / Število obratovalnih ur / Radni sati

Statusleuchten / indicator lights / Lámparas del indicador / Voyants d'état / Lučke za prikaz stanja / Statusne lampice

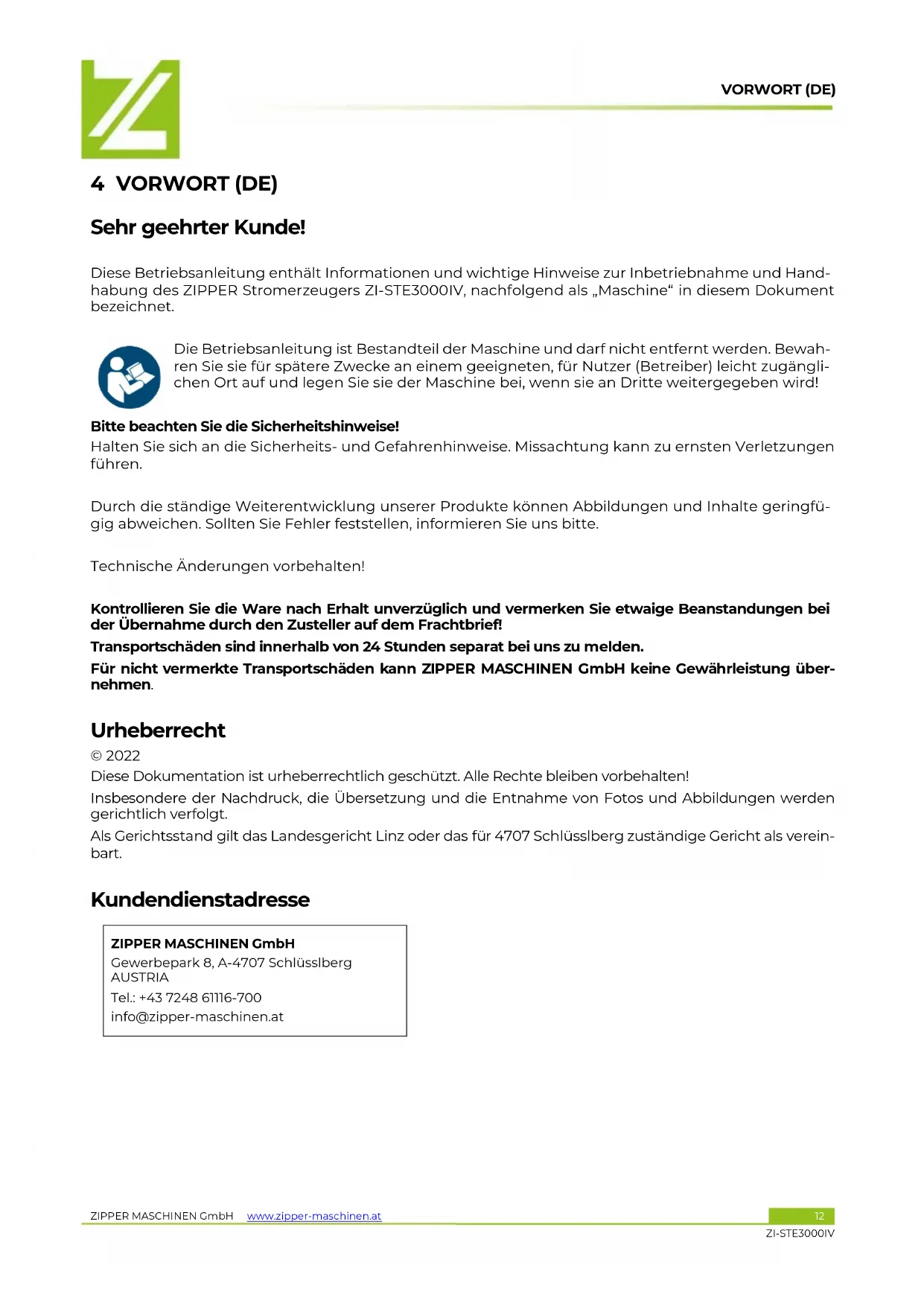

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des ZIPPER Stromerzeugers ZI-STE3000IV, nachfolgend als „Maschine“ in diesem Dokument bezeichnet.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Halten Sie sich an die Sicherheits- und Gefahrenhinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann ZIPPER MASCHINEN GmbH keine Gewährleistung übernehmen.

Urheberrecht

© 2022

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!

Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht als vereinbart.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

5 SICHERHEIT

Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.

Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zum Betreiben von elektrischen Geräten, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen und die Eignung nach den jeweiligen Herstellerangaben dieser Geräte vorhanden ist. Ein höherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden.

HINWEIS

ZIPPER MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleistung für eine andere oder darüber hinausgehende Verwendung und daraus resultierende Sach- oder Personenschäden.

5.11 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Bedingungen bestimmt:

Rel. Feuchtigkeit: max. 70 %

Temperatur (Betrieb) +5°C bis +40°C

Temperatur (Lagerung, Transport) -20°C bis +55°C

Höhe 1500m über NN

5.12 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung.
• Betreiben der Maschine ohne Kenntnis der Betriebsanleitung.
• Ändern der Maschinenkonstruktion.
• Betreiben der Maschine bei Nässe und Regen.
  • Bedienen der Maschine mit nassen Händen.
• Betreiben der Maschine in explosionsgefährdeter Umgebung.
  • Rauchen Sie nicht während des Betriebs der Maschine.
• Betreiben der Maschine in Innenräumen oder geschlossenen Bereichen.
  • Verbinden Sie die Maschine niemals mit dem Stromnetz (Steckdose)!
• Niemals 2 Stromerzeuger zusammenschließen!
• Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
  • Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen.
  • Verändern, Umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine.
• Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der ZIPPER MASCHINEN GmbH zur Folge.

5.2 Anforderungen an Benutzer

Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht in der Lage sind, die Maschine sicher bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!

Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

Vorschriften zur elektrischen Sicherheit, welche vor Ort gelten, müssen eingehalten werden.

Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

5.3 Allgemeine Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte zu berücksichtigen:

• Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind.
• Achten Sie darauf, dass sich die Schutzeinrichtungen in gutem Betriebszustand befinden und richtig gewartet sind.
• Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien Untergrund.
  • Sorgen Sie für ausreichend Platz rund um die Maschine.
• Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
• Achten Sie auf ein sauberes Arbeitsumfeld.
  • Halten Sie den Bereich rund um die Maschine frei von Hindernissen.
  • Entfernen Sie Einstellwerkzeug, bevor Sie die Maschine einschalten.
• Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
• Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
• Stellen Sie sicher, dass sich Unbefugte nur in entsprechendem Sicherheitsabstand zur Maschine aufhalten und halten Sie insbesondere Kinder von der Maschine fern.
• Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
  • Überbeanspruchen Sie die Maschine nicht!
• Tragen Sie geeignete Schutzausrüstung (Gehörschutz, etc.).
• Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, lose wegstehende Bekleidung oder Accessoires (z. B. Krawatte, Schal).
• Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
• Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
• Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
• Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

5.4 Elektrische Sicherheit

• Vor Inbetriebnahme sollten die Maschine und deren elektrische Ausrüstung (einschließlich Stromkabel und Stecker) überprüft werden, um sicherzustellen, dass kein Defekt vorliegt.
• Verwenden Sie nur geeignete Verlängerungskabel. Bei Verwendung von Verlängerungsleitungen oder mobilen Verteilnetze, ist darauf zu achten, dass der Widerstandswert 1,5 Ω nicht überschreiten wird. Als Leitlinie gilt, dass die Gesamtlänge der Leitungen bei einem Querschnitt von 1,5 mm² 60 m nicht überschreiten werden sollte, bei einem Querschnitt von 2,5 mm² sollten 100 m nicht überschritten werden.

• Angesichts der hohen mechanischen Belastungen sollten ausschließlich strapazierfähige Gummischlauchleitungen (IEC 245) oder gleichwertige Ausrüstung verwendet werden.

• Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie ein Kabel sorgfältig. Benutzen Sie ein Kabel niemals zum Tragen, Ziehen oder Abtrennen der Maschine. Halten Sie ein Kabel vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.

• Benutzen Sie die Maschine nur, wenn der EIN-AUS-Schalter in einwandfreien Zustand ist.

5.5 Spezielle Sicherheitshinweise für diese Maschine

• Maschine nicht verwenden bei Regen, Nässe bzw. hoher Luftfeuchtigkeit. STROMSCHLAGGEFAHR. LEBENSGEFAHR!
• Betreiben Sie die Maschine nur im Freien. Sorgen Sie stets für ausreichende Frischluftzufuhr sowie für Wärmeableitung im Arbeitsbereich.
  • Die Maschine mindestens 1m entfernt von Wänden oder angeschlossenen Geräten aufstellen.
• Platzieren Sie die Maschine auf einen sicheren und ebenen Untergrund. Drehen und Kippen oder Standortwechsel während des Betriebes ist verboten.
• Die Maschine niemals direkt an ein anderes Energieversorgungsnetz (z.B. die öffentliche Stromversorgung, andere Stromerzeuger, ...) anschließen.

5.6 Sicherheitshinweise für Maschinen mit Verbrennungsmotor

• An den Motor- und Maschineneinstellungen dürfen keine Veränderungen vorgenommen werden.
• Betreiben Sie nur elektrische Geräte, deren max. Leistung innerhalb der Leistungsangaben der Maschine liegen.
• Die Maschine hat eine Ölmangelsicherung. Bei zu niedrigem Ölstand ist es nicht möglich die Maschine zu starten.
• Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie etwa Auspuff und Motor werden heiß.
• Nach dem Betrieb muss die Maschine auskühlen. Ansonsten besteht akute Verbrennungsgefahr.
• Stellen Sie die heiße Maschine nie in trockenes Gras oder auf sonstige, leicht entflammbare Materialien.
• Decken Sie die laufende Maschine niemals ab.
• Halten Sie den Bereich um den Auspufftopf immer frei von Fremdsubstanzen, wie z.B. Blättern, Papier, Kartons etc. Ein heißer Auspufftopf könnte diese Substanzen entzünden und ein Feuer verursachen.
• Berühren Sie den Zündkerzenstecker nicht, wenn der Motor läuft (elektrischer Schlag!).
• ACHTUNG: Benzin ist hochgradig entflammbar!
• Vor dem Nachtanken Motor abstellen.
• Öffnen des Tankdeckels im laufenden Betrieb oder im heißen Zustand verboten. Kraftstoff und ausströmende Kraftstoffdämpfe können sich an heißen Geräteteilen entzünden.
  • Rauchen sowie offenes Feuer sind während dem Tanken verboten.
• Tanken Sie nicht, wenn der Motor und Vergaser noch sehr heiß sind.
• Tanken nur im Freien oder in gut durchlüfteten Räumen.
  • Vermeiden Sie Kontakt mit Haut und Kleidung (Brandgefahr!).
• Nach dem Tanken Tankdeckel gut verschließen und auf Dichtheit prüfen.
• Startvorgang mindestens 3m entfernt vom Tankort.
• Verschütteter Kraftstoff ist sofort wegzuwischen.
• Achten Sie darauf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf kein Startversuch unternommen werden. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist bis zur Verflüchtigung der entstandenen Benzindämpfe zu vermeiden.
• Beschädigte Benzintank-oder andere Tankverschlüsse sind auszutauschen.
• Überprüfen Sie Kraftstoffleitung und Tank regelmäßig auf Undichtheit und Risse. Betreiben Sie die Maschine nicht, wenn Lecks im Kraftstoffsystem bekannt sind.
• Nach Beendigung des Arbeitsvorganges Kraftstoffhahn schließen.
• Benzin ist nur in speziell dafür vorgesehenen Behältern aufzubewahren.
• Die Maschine nicht in Innenräumen und in der Nähe von offenen Fenstern und Belüftungen verwenden oder in leicht entflambarer Umgebung betreiben.
• Die Abgase enthalten giftiges Kohlenmonoxid. Die Belastung kann Bewusstlosigkeit verursachen und zum Tod führen.
• Im Umkreis von 5m dürfen sich keine weitere Person, insbesondere Kinder oder Haustiere aufhalten!

5.7 Gefahrenhinweise

5.7.1 Restrisiken

Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden.

• Verbrennungsgefahr:

Das Berühren der Schalldämpfer, des Auspuffes und anderer erhitzbare Maschinenkomponenten kann, nach längerem durchgehenden Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen führen.

• Feuer- und Explosionsgefahren

Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.

NIEMALS Kraftstoff oder Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist.

Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.

Den Kraftstofftank nicht überfüllen und beim Auftanken die Verschüttung des Benzins vermeiden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken/gereinigt ist.

Stellen Sie sicher, dass der Tankdeckel nach dem Auftanken wieder gut verschlossen ist.

• Chemische Gefahren

Einen Benzin- oder Dieselmotor nie in einem verschlossenen Bereich ohne ausreichende Belüftung bedienen oder auftanken.

Kohlenmonoxid Abgase von den inneren Antriebseinheiten des Verbrennungsmotors können in begrenzten Räumen durch Einatmen Gesundheitsschäden und Tod verursachen. Daher die Maschine nur in gut gelüfteten Räumen bzw. im Freien in Betrieb nehmen.

Flüssige Kraftstoffe können auf der Haut und der Umwelt schwere Schäden verursachen.

• Gefahr durch elektrischen Strom

Direkter elektrischer Kontakt kann zu Stromschlägen führen. Niemals mit feuchten Händen berühren.

Achten Sie auf ausreichende Erdung.

• Gehörschädigungen

Längerer Aufenthalt in unmittelbarer Nähe der laufenden Maschine kann zu Gehörschädigungen führen.

Gehörschutz verwenden!

5.72 Gefährdungssituationen

Bedingt durch Aufbau und Konstruktion der Maschine können Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:

GEFAHR

Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

WARNUNG

Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird.

VORSICHT

Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HINWEIS

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt von Ihnen ab!

6 TRANSPORT

• Motor ausschalten. Maschine nie eingeschaltet transportieren!
- Achten Sie darauf, dass der EIN-AUS-Schalter und der Kraftstoffhahn in Position „OFF“ stehen.
- Nach dem Betrieb die Maschine zumindest 15 Minuten abkühlen lassen.

Transport der Maschine mit einem Fahrzeug:

• Stellen Sie sicher, dass aus dem Tank kein Kraftstoff austreten kann. Achten Sie darauf, dass der Tankdeckel fest verschlossen ist.
• Beim Transport der Maschine mit einem Fahrzeug, sorgen Sie für eine entsprechende Ladungssicherung! Die Maschine muss in aufrechter Position getragen und transportiert werden, um einen Öl- oder Kraftstoffaustritt zu vermeiden.
• Wenn sich die Maschine in einem Fahrzeug befindet, darf der Motor nicht angelassen werden. Nehmen Sie die Maschine aus dem Fahrzeug und lassen Sie sie nur im Freien laufen.
• Schützen Sie die Maschine beim Transport vor übermäßiger Hitze. Bleibt die Maschine längere Zeit in einem geschlossenen Fahrzeug, kann sich der Kraftstoff durch Überhitzung entzünden.

7 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen.

7.1 Vorbereitende Tätigkeiten

7.1. Lieferumfang prüfen

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

7.12 Anforderungen an den Aufstellort

Platzieren Sie die Maschine auf einem ebenen, soliden Untergrund, um ein Kippen der Maschine zu verhindern.

Berücksichtigen Sie bei der Bemessung des erforderlichen Raumbedarfs, dass die Bedienung der Maschine jederzeit ohne Einschränkungen möglich sein muss.

7.2 Checkliste vor Inbetriebnahme

721 Motoröl-Stand prüfen

HINWEIS

Die Maschine wird ohne Betriebsmittel ausgeliefert! Vor Erstinbetriebnahme muss Motoröl 15W40 eingefüllt werden!

HINWEIS

Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt die Lebensdauer der Maschine. Überprüfen Sie deshalb vor jedem Start den Motoröl-Stand und füllen Sie gegebenenfalls Motoröl nach.

HINWEIS: Motor startet nicht bei Öl-Mindermenge (Motorölkontrollleuchte leuchtet auf).

Siehe Kapitel Wartung => Motoröl wechseln

722 Füllstand des Kraftstofftanks überprüfen

HINWEIS

Beachten Sie die Sicherheitsvorschriften zur Kraftstoffkontrolle. Filtern Sie den Kraftstoff beim Tanken um zu verhindern, dass Fremdpartikel in den Verbrennungsraum gelangen. Wischen Sie ausgelaufenen Kraftstoff auf.

WARNUNG

Nie bei laufender Maschine nachtanken.

2 1 E=F Füllstand E=leer F=voll

• Stellen Sie die Maschine auf eine ebene Fläche.
• Öffnen Sie den Tankdeckel (1).
  • Prüfen Sie den Kraftstofffilter (2).

HINWEIS: Nie ohne Kraftstofffilter tanken!

• Tanken Sie bleifreies Benzin, bis der max. Füllstand (F=voll) erreicht ist.
• Tankdeckel (1) nach dem Tanken wieder gut verschließen.

723 Erdung

Die Maschine ist mit der Schutzmaßnahme Schutztrennung mit Potenzialausgleich im IT-Netz ausgeführt. Eine Erdung mittels Erdungsschraube und einem Erdspieß ist somit zur Ableitung von statischen Aufladungen konzipiert. Hierfür den Erdungsanschluss des Stromerzeuger mit einem Erdungsspieß verbinden (Erdungskabelquerschnitt 16mm²). Sollten andere Schutzmaßnahmen erforderlich sein diese mit einer Elektrofachkraft abklären und auch dokumentieren lassen um die Wirksamkeit überprüft zu haben.

7.3 Informationen zur Erst-Inbetriebnahme

731 Testlauf Erstinbetriebnahme

Bei Erstinbetriebnahme sollte der Motor geschont werden.

• Lassen Sie die Maschine für rund 3 Minuten im Leerlauf laufen. Schließen Sie keine Geräte an.
• Achten Sie auf abnormale Geräusche.
- Achten Sie auf die Abgase (zu schwarz, zu weiß)?

Passen alle diese Punkte, kann die Maschine nach diesen 3 Minuten weiter betrieben werden, ansonsten umgehend stoppen und Ursachen ermitteln.

7.4 Einschalten der Maschine durch einen elektrotechnischen Laien

Dazu müssen folgende Anforderungen erfüllt sein:

• Die Maschine wird in regelmäßigen Abständen durch eine Elektrofachkraft überprüft (alle sechs Monate empfohlen).
• Verlängerungs- und Anschlussleitungen sowie Stecker/Steckdosen müssen regelmäßig auf mechanische Beschädigungen überprüft werden.
• Es dürfen nur Kabel und Leitungen verwendet werden, die dauerhaft für den beabsichtigten Einsatz geeignet sind.

7.5 Betriebshinweise

HINWEIS

• Stellen Sie die Maschine immer auf einen festen und ebenen Untergrund! Drehen und kippen oder Standortwechsel während des Betriebs sind verboten.
• Prüfen Sie vor dem Starten immer Motoröl- und Kraftstoffstand.
• Schließen Sie den Verbraucher erst an, wenn die Maschine mit voller Drehzahl läuft. Trennen Sie den Verbraucher, bevor Sie die Maschine ausschalten.
• Angeschlossene Verbraucher müssen in einem einwandfreien Zustand sein.
  • Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten.

HINWEIS: Für die Dauer von 5 Minuten kann die Maschine maximale Leistung erbringen. Bei Dauerbetrieb, sollte die angegebene Nennleistung nicht überschritten werden.

7.51 Betrieb der Maschine auf über 1500m Meereshöhe

- Bei Betrieb in Höhenlagen ist wird durch den geringeren Sauerstoffgehalt in der Luft das Luft/Kraftstoffgemisch zu dicht. Dies führt zu Leistungsabfall, erhöhten Kraftstoffverbrauch, schnelle Abnutzung der Zündkerzen und schweres Anlassen der Maschine.

752 Anschluss von Geräten

• Bevor Sie ein Gerät an die Maschine anschließen, überprüfen Sie bitte dessen einwandfreien Zustand.
• Falls Sie bemerken, dass sich ein angeschlossenes Gerät abnormal verhält, schlechte Leistung erbringt etc., schalten Sie sofort die Maschine aus und trennen das Gerät von der Maschine. Überprüfen Sie, ob das Gerät einen Defekt hat, oder ob die Stromleistungskapazität der Maschine durch das Gerät überfordert wurde.
• Die max. Leistung der angeschlossenen Geräte muss innerhalb der Leistungsangaben der Maschine liegen.

HINWEIS: Ein kurzzeitiges Überschreiten der genormten Leistungskapazität der Maschine ist möglich, verringert jedoch bei wiederholter Überschreitung dessen Lebensdauer.

Bitte konsultieren Sie die Leistungsangaben an den angeschlossenen Geräten, diese finden sich meist neben der Serien- oder Fertigungsnummer.

Bitte beachten Sie: Kühlgeräte z.B. brauchen beim Einschalten bis zu 5-mal mehr Anlaufstrom als ihre Nennstromaufnahme!

HINWEIS: Bei anhaltender Überlastung der Maschine oder bei Auftreten eines Kurzschlusses, wird die Stromversorgung der angeschlossenen Geräte unterbrochen. Hierbei leuchtet die Überlastungskontrollleuchte dauerhaft auf. Schalten Sie in diesem Fall die Maschine aus und überprüfen Sie das Problem.

7.6 Bedienung

7.61 Maschine einschalten

HINWEIS: Falls ein Gerät angeschlossen ist, stecken Sie dieses ab.

- Kraftstoffhahn (1) in Position „ON“ drehen.

- EIN-AUS-Schalter (2) einschalten (Position „I“).

- Bei einem Kaltstart Choke (3) auf Position „START“ stellen.

- Wenn der Motor ruhig läuft, Choke (3) auf Position „RUN“ stellen.

- Bei einem Warmstart (der Motor ist schon gelaufen und ist noch warm) Choke (3) auf Position „RUN“ stellen.

- Sollte die Maschine nach 5 Versuchen nicht anspringen, Choke auf „START“ stellen und nochmals versuchen.

4 96

- Den Motor mit dem Seilzug-Startergriff (4) starten. Fassen Sie den Seilzug-Startergriff (4) und ziehen Sie ihn langsam heraus. Der Widerstand wird an einer bestimmten Stelle am stärksten. Dieser Punkt entspricht dem Kompressionspunkt. Lassen Sie das Seil von diesem Punkt aus ein wenig zurückrollen und ziehen Sie es dann kraftvoll heraus. Führen Sie den Seilzug-Startergriff (4) langsam zurück. Sollte der Motor nicht anspringen, nochmals versuchen. Normalstart: 3-4 Versuche.

7.62 Maschine ausschalten

VORSICHT

Im Notfall die Maschine mit dem EIN-AUS-Schalter schnell ausschalten.

Unter normalen Umständen die Maschine wie folgt ausschalten:

• Alle angeschlossenen Geräte ausschalten und von der Maschine trennen.
  • Lassen Sie die Maschine einige Zeit ohne angeschlossene Geräte laufen um abzukühlen.
• Schalten Sie den EIN-AUS-Schalter aus (Position „0“).
• Bei längeren Stehzeiten lassen Sie die Maschine einige Zeit ohne angeschlossenem Geräte laufen um abzukühlen.
• Kraftstoffhahn in Position „OFF“ drehen. Der Motor läuft, bis der restliche Kraftstoff im Vergaser verbraucht ist.
• Dann EIN-AUS-Schalter auf Position „0“ schalten.

7.63 ECO-Modus

MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Minimum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 100% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum 25% Max Maximum

Der ECO-Modus wird empfohlen, um den Kraftstoffverbrauch während des Betriebs zu minimieren.

Die Motordrehzahl wird automatisch auf einem niedrigen Niveau gehalten, wenn Geräte abgetrennt werden, und kehrt erst auf die höhere Drehzahl zurück, wenn Geräte wieder angeschlossen werden.

HINWEIS: Bei niedriger Leistungsabgabe kann in den ECO-Modus gewechselt werden (Schalter (1) in Position „I“)

Bei hoher Leistungsabgabe und bei DC-Betrieb muss der ECO-Modus stets deaktiviert (Schalter (1) in Position „0“) werden.

7.64 Teleskophandgriff

Zu-STEP3000V MINTUER TEMPERATURE 2 1 Zu-STEP3000V MINTUER TEMPERATURE

- Durch Drücken des Verriegelungsknopfes (2), kann die Länge des Teleskophandgriffes (1) eingestellt werden.

7.7 AC Betrieb

1. Vergewissern Sie sich, dass nach dem Anlassen des Motors die grüne Statusleuchte (Betrieb) aufleuchtet. Diese zeigt die einwandfreie Funktion der Maschine an.
2. Prüfen Sie, ob der EIN-AUS-Schalter der zu verwendenden Geräte auf „AUS“ gestellt ist.

3. Das Gerät an die AC-Steckdose anschließen.

4. Das Gerät einschalten.

HINWEIS: Beim Anschluss von mehreren Geräten schließen Sie sie in fallender Reihenfolge des kW Verbrauchs an!

7.8 DC Betrieb

D12V Ladefunktion für Batterien: Beachten sie vor dem Betrieb die Anweisungen und Hinweise der Batteriehersteller. Falls die angeführten Ladeströme/Spannungen der Maschine nicht zulässig oder nicht bekannt sind für ihre Batterie die Batterie über ein Batterieladegerät aufladen um Schäden zu vermeiden.

1. Deaktivieren Sie während des DC Betriebs den ECO-Modus. (Schalter in Position „0“).2. Schließen Sie zuerst das Ladekabel an den DC-Anschluss der Maschine an.3. Dann schließen Sie das Ladekabel an die Klemmen der Batterie an.4. Setzen Sie die Maschine in Gang.HINWEIS:Keine verbauten Batterien aufladen.Die Pole des Ladekabels nicht vertauschen, Sie riskieren schwere Schäden an der Maschine oder an der Batterie.Beim Abstecken des Ladekabels beginnen Sie zuerst mit der Batterie.Die Batterie enthält Säure (Elektrolyt). Jeder Kontakt mit der Haut oder den Augen verursacht schwere Verbrennungen. Eine Maske, Augenschutz und Schutzkleidung verwenden.

HINWEIS: AC- und DC-Anschlüsse können gleichzeitig verwendet werden.Eine Überlastung des Gleichstromkreises kann dazu führen, dass der DC-Schutzschalter 12V (1) aktiviert wird (Druckfeder des Schalters springt hoch).Wenn dies geschieht, warten Sie einige Minuten ab. Um den Betrieb wieder aufzunehmen, drücken Sie den DC-Schutzschalter 12V (1).

8 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG

WARNUNG

Vor Wartungsarbeiten Maschine ausschalten und Maschine abkühlen lassen und gegen unbeabsichtigte Wiederinbetriebnahme sichern!

WARNUNG:

Mangelhafte Wartung oder Instandhaltung sowie fehlerhafte Instandsetzung vor der Inbetriebnahme der Maschine kann zu ernsthaften Verletzungen bis zum Tod führen! Nehmen Sie daher die Sicherheitsvorschriften, Betriebs- und Wartungshinweise besonders ernst.

Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!

HINWEIS

Unbeabsichtigte Inbetriebnahme der Maschine verhindern durch Unterbrechung der Kraftstoffversorgung (Kraftstoffhahn in Position „OFF“) sowie Unterbrechung des Zündfunkens (Zündkerzenstecker der Zünd- kerze entfernen).

8.1 Reinigung

Regelmäßige Reinigung garantiert die lange Lebensdauer Ihrer Maschine und ist Voraussetzung für deren sicheren Betrieb.

HINWEIS: Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln kann zu Schäden an den Kunststoffteilen der Maschine führen!

Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden.

• Wir empfehlen, die Maschine direkt nach jeder Verwendung zu reinigen.
• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorgehäuse so staub- und schmutzfrei wie möglich.
• Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere eindringt.

8.2 Wartung

Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Störungen oder Defekte, die Ihre Sicherheit beeinträchtigen, müssen umgehend behoben werden!

• Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen.
• Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und Sicherheitsaufkleber der Maschine.
• Verwenden Sie nur einwandfreies und geeignetes Werkzeug.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Original-Ersatzteile.

821 Wartungsplan

Art und Grad des Maschinenverschleißes hängen in hohem Maß von den Betriebsbedingungen ab. Die nachfolgend angeführten Intervalle gelten bei Verwendung der Maschine innerhalb der technischen Grenzen:

(1) Intervall kann je nach Luftqualität variieren.(2) sollte nur von Spezialisten durchgeführt werden!		Vor je-der In-be-trieb-nahme	Für neue Maschine nach 1 Monat o-der 5 Ar-beitsstun-den	Alle 3 Monate oder 25 Ar-beits-stun-den	Alle 6 Monate oder 50 Arbeits-stunden	Jedes Jahr o-der alle 100 Ar-beits-stunden	Alle 2 Jahre o-der alle 250 Ar-beitsstun-den
Motoröl	Stand prüfen X
	Wechseln X X
Luftfilter	Prüfen X
	Wechseln X (1)
Zündkerze	Prüfen		X
	Wechseln	X
Benzintank & -filter	Prüfen X
	Wechseln				X (2)

822 Motoröl wechseln

HINWEIS

Motoröl und Kraftstoffe sind giftig und dürfen nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung.

Lassen Sie das Altöl ab, solange es noch vom Betrieb der Maschine warm ist (läuft besser ab).

• Maschine auf eine ebene Fläche stellen.
- Schrauben (2) lösen und Motorzugangsklappe (1) abnehmen.
• Motoröl-Ablassschraube (3) öffnen.
- Öl in einem dafür geeigneten Behälter ablassen.
- Motoröl-Ablassschraube (3) wieder schließen.

• Öl-Messstab (4) herausdrehen.
• Neues Motoröl einfüllen und Ölstand mit Öl-Messstab (4) prüfen (betreffend Motoröltyp und Menge siehe technische Daten).
• Bei korrektem Füllstand (5), Öl-Messstab (4) wieder eindrehen.
• Ölreste mit einem Tuch entfernen.
  • Motorzugangsklappe (1) wieder anschrauben.
• Maschine auf eine ebene Fläche stellen und den Motor starten. Bei ausreichendem Ölstand wird die Motorölkontrollleuchte nicht aktiviert

823 Luftfilter

HINWEIS: Die Maschine nie ohne Luftfilter bzw. mit nicht gewartetem Luftfilter betreiben!

• Schrauben (2) der seitlichen Abdeckung lösen und Abdeckung (1) entfernen.
• Schrauben des Luftfilterdeckels (3) lösen und Deckel entfernen.
  • Luftfilter (4) herausnehmen.
• Reinigen Sie den Luftfilter (4) mit Seifenwasser, spülen ihn anschließend mit klarem Wasser und lassen ihn vor erneutem Einbau gut trocknen.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

824 Zündkerze

Zugang zur Zündkerze (1) öffnen.Zündkerzenstecker mit einer Drehbewegung abziehen.Die Zündkerze (2) mit einem Zündkerzenschlüssel (3) herausschrauben.Überprüfen Sie die Zündkerze auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste.Elektrodenabstand (0,6 -0,7 mm) prüfen.Ggf. Zündkerze wechseln.Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

8.3 Lagerung

Lagerdauer bis zu 1 Monat:

- Es ist keine besondere Vorbereitung erforderlich, lediglich zu kontrollieren, ob der Kraftstoffhahn und der EIN-AUS-Schalter auf „OFF“ stehen.

Lagerdauer länger als ein Monat:

• Kraftstoff ablassen. Hierzu die Maschine ohne angeschlossene Geräte laufen lassen.
• Kraftstoffhahn in Position „OFF“ stellen. Der Motor läuft, bis der restliche Kraftstoff im Vergaser verbraucht ist.
• Dann EIN-AUS-Schalter auf Position „0“ schalten.
• Kraftstofftank entleeren. Hierzu den Kraftstoff ablassen und in geeigneten Behälter fassen sodass dieser nicht in die Umwelt gelangt.
  • Lagern Sie den abgelassenen Kraftstoff in einem geeigneten Behälter.
• Lagern Sie die ausgekühlte Maschine bei Nichtgebrauch an einem gut belüfteten, trockenen, frostsicheren und versperrbaren Ort. Stellen Sie sicher, dass Unbefugte und insbesondere Kinder keinen Zugang zur Maschine haben.

HINWEIS

Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört werden. Lagern Sie verpackte oder bereits ausgepackten Teile nur unter den vorgesehenen Umgebungsbedingungen!

8.4 Entsorgung

Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die Maschine, Maschinenkomponenten oder Betriebsmittel niemals im Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten.

Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

Sollten Sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen und/oder besitzen Sie die notwendigen Kenntnisse nicht dafür, ziehen Sie immer einen Fachmann zum Beheben des Problems hinzu.

Fehler	Mögliche Ursache	Behebung
Motor läuft nicht	Falsche Reihenfolge beim Startvorgang	Beachten Sie die richtige Startfolge
	Luftfilter verschmutzt	Luftfilter reinigen/ersetzen
	Fehlende Kraftstoffversorgung	Tanken
	Fehler in der Kraftstoffleitung	Kraftstoffleitung auf Knicke oder Beschädigungen überprüfen
	Motor abgesoffen	Zündkerze herausschrauben, reinigen und trocknen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder reinschrauben
	Zündkerzenstecker nicht aufgesteckt	Zündkerzenstecker aufstecken
	Kein Zündfunke	Zündkerze reinigen/ersetzenZündkabel prüfen
	Kraftstoffhahn geschlossen	Kraftstoffhahn öffnen
	Zuwenig Motoröl	Motoröl kontrollieren
Motor läuft an und stirbt sofort ab	Falsche Vergasereinstellung (Leerlaufdrehzahl)	An die Serviceabteilung wenden
Maschine arbeitet mit Unterbrechungen (stottert)	Vergaser	An die Serviceabteilung wenden
	Zündkerze ist verrußt	Zündkerze reinigen/ersetzen.Zündkerzenstecker prüfen
Motorölkontrollleuchte leuchtet	Ölstand kontrollieren	Motoröl nachfüllen
	Zuwenig/ kein Öl	Motoröl einfüllen
Überlastungskontrollleuchte leuchtet	Thermoschutz aktiviert	Maschine abkühlen lassen
	Überlastschutz aktiviert	Zu großer Verbraucher
	Kurzschlussschutz aktiviert	Verbraucher prüfen

10 PREFACE (EN)

Dear Customer!

Z.I.P.P.E.R MASCHINEN GmbH

AT-4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel [phone]-700

[e-mail]

11 SAFETY

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone] [e-mail]

17 SEGURIDAD

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

23 SECURITE

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

29 VARNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

35 SIGURNOST

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden.

Bestellen Sie die Ersatzteile direkt auf unserer Homepage – Kategorie ERSATZTEILE, oder kontaktieren Sie unseren Kundendienst

• über unsere Homepage – Kategorie SERVICE/NEWS – ERSATZTEILANFORDERUNG,
  • per Mail an [e-mail].

Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzu-beugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen.

43 GARANTIEERKLÄRUNG (DE)

1.) Gewährleistung

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.

b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.

c) Ausgeschlossen sind Defekte an Verschleißteilen wie: Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.

d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.

e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.

f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.

g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die ZIPPER MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage

• per Mail an [e-mail].

- oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer Homepage – Kategorie SERVICE/NEWS.

44 GUARANTEE TERMS (EN)

1.) Warranty:

49 PRODUKTBEOBACHTUNG | PRODUCT MONITORING

(DE) Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und diese per E-Mail oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / Name:Produkt / Product:Kaufdatum / Purchase date:Erworben von / purchased from:E - Mail/ E - mail:Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:Z.I.P.P.E.R MASCHINEN GmbH4707 Schlüsslberg · Gewerbepark 8 AUSTRIATel: [phone] – [e-mail]
