BEDIENUNGSANLEITUNG ZISTE2800IV Zipper

DE BETRIEBSANLEITUNG

STROMERZEUGER

Übersetzung / Translation

EN USER MANUAL

GENERATOR

HR UPUTA ZA UPORABU

GENERATOR

FR MODE D'EMPLOI

GÉNÉRATEUR

ACHTUNG: Öl (15W40) kontrollieren!

MOTOR startet nicht bei Ölmindermenge!

3 TECHNIK / TECHNICS / TEHNIKA / TECHNIQUE 5

3.1 Komponenten / Components / Komponente / Composants 5

3.2 Technische Daten / Technical data / Technički podaci / Données techniques 6

4 VORWORT (DE) 7

5 SICHERHEIT 8

5.1 Bestimmungsmäßige Verwendung 8

5.2 Sicherheitshinweise 9

5.3 Restrisiken 10

6 BETRIEB 10

6.1 Vor der Inbetriebnahme 10

6.1.1 Motorölkontrolle 10

6.1.2 Treibstoffkontrolle 11

6.2 Betriebshinweise 11

6.3 Bedienung 11

6.3.1 Starten 11

6.3.2 Stoppen 11

7 WARTUNG 12

7.1 Instandhaltung und Wartungsplan 12

7.2 Reinigung 12

7.3 Motorölwechsel 13

7.4 Luftfilter 13

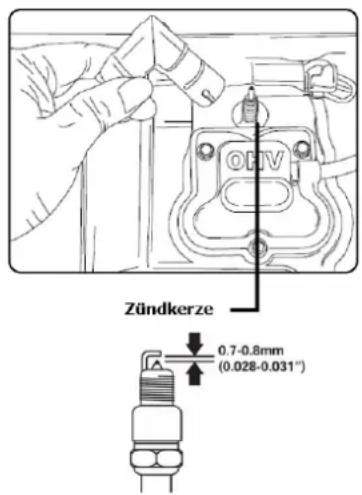

7.5 Zündkerze (F6RTC) 14

7.6 Transport 14

7.7 Lagerung 14

7.8 Entsorgung 14

8 FEHLERBEHEBUNG 15

9 PREFACE (EN) 16

10 SAFETY 17

10.1 Intended Use 17

28 GEWÄHRLEISTUNG 52

29 WARRANTY GUIDELINES 53

30 JAMSTVO 54

31 GARANTI ET SERVICE 55

32 PRODUKTBEOBACHTUNG / PRODUCT MONITORING / PRAĆENJE PROIZVODA / SUIVI DES PRODUITS 56

2 SICHERHEITSZEICHEN / SAFETY SIGNS / ZNAKOVI SIGURNOSTI / MARQUAGE DE SÉCURITÉ

DE SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

EN SAFETY SIGNS DEFINITION OF SYMBOLS

HR ZNAKOVI ZA SIGURNOST ZNAČENJE SIMBOLA

FR SIGNALISATION DE SÉCURITÉ DÉFINITION DES SYMBOLES

DE CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.

ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

EN

DE Keine offene Flamme, Feuer, offene Zündquelle und Rauchen verboten!

DE Warnung vor heißer Oberfläche

EN Hot Surface

HR Upozorenje na vruću površinu

DE Sicherheitsabstand einhalten!

DE Vor Nässe schützen!

DE Gefährliche elektrische Spannung!

EN High voltage!

HR Opasan električni napon!

ACHTUNG! Öl für den Transport abgelassen. Vor dem Gebrauch 4-Takt Motoröl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft!

Warnung vor feuergefährlichen Stoffen; nicht während des Betriebs befüllen.

DE

DE Vergiftungsgefahr durch Kohlenmonoxid (CO) ! Nicht in Innenräumen und in der Nähe von offenen Fenstern und Belüftungen verwenden

3 TECHNIK / TECHNICS / TEHNIKA / TECHNIQUE

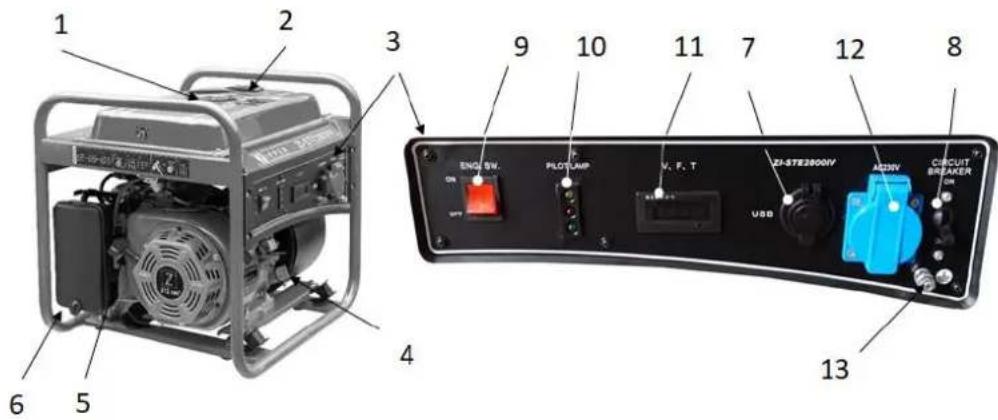

3.1 Komponenten / Components / Komponente / Composants

1 2 3 9 10 11 7 12 8 ENGLISH PLOTUM V, F, T ZI-STE2800V ACENV CIRCUIT BREAKER USB 13 6 5 4

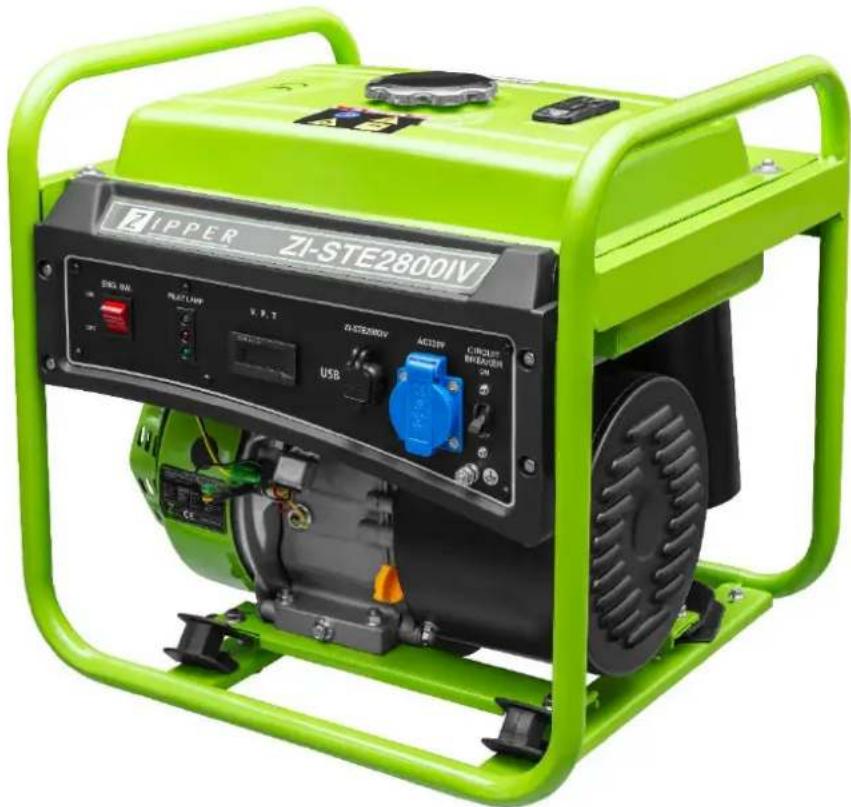

ZI-STE2800IV

1	Tankdeckel / Fuel cap / Poklopac spremnika / Bouchon du réservoir	8	Schutzschalter / circuit breaker / Isklopka / Disjoncteur
2	Treibstoffanzeige / Fuel gauge / Prikaz goriva / Indicateur de carburant	9	Ein-Aus Hauptschalter / On-Off main-switch / Sklopa za uključivamje i isključvanje / ON-OFF- interrupteur du moteur
3	Bedienfeld / control panel / Upravljačko polje / Panneau de contrôle	10	Statusleuchte / indicator lights / Statusna vetiljka / Indicateurs lumineux
4	Motoröleinfüllöffnung / engine oil filler / Otvor za ulijevanje motornog ulja / Ouverture de remplissage d'huile	11	Anzeige / Display / Prikaz napona / Voltmètre
5	Seilzugstartergriff / recoil starter / Ručica poteznog užeta pokretača / Poignée du lanceur	12	AC-Anschluss / AC-socket / Priključak za izmjeničnu struju 230V / Sortie AC 230V
6	Luftfilter / air filter / Filtar za zrak / Filtre à air	13	Erdungsklemme / grounding / Stezaljke za uzemljenje / Mise à terre
7	USB-Anschluss / USB-connector / USB priključak / Port USB

Anzeige / Display

1: SZB 2:T 3:F 4:V

Statusleuchten / Indicator lights / Statusne svjetiljke / Indicateurs d'état:

Gelb/Yellow/Žuta/Jaune: Überlastalarm / overload alert / alarm zbog preopterečenja / alarme de surcharge

Rot/Red/Crvena/Rouge: Öl-Mindermenge (Motorölkontrollleuchte) / low oil alarm / svjetlo za kontrolu motornug ulja / voyant de contrôle de l'huile moteur

Grün/Green/Zelena/Vert: Betrieb / running / normalan način rada / fonctionnement normal

3.2 Technische Daten / Technical data / Technički podaci / Données techniques

ZI-STE2800IV
Motortyp / engine type/ Vrsta motora / Type de moteur	1-Zylinder 4-TaktHP170F/P
Hubraum / displacement / Zapremina / Déplacement	212 cm3
Motorleistung / engine power / Snaga motora / Puissance du moteur	4,0 kW
Motordrehzahl / engine speed / Vitesse du moteur	3000 min-1
Starter / starter / Pokretač / Démarreur	Seilzug
Zündung / ignition / Paljenje / Allumage	CDI
Treibstoff / fuel / Gorivo /	bleifreies Benzin
Tankkapazität / fuel tank capacity / Kapacitet spremnika / Capacité du réservoir	5 l
Motoröl / engine oil / Motorno ulje / Huile moteur	15W40
Motoröltankkapazität / oil tank capacity / Kapazitet spremnika motornog ulja / Capacité du réservoir d'huile	600 ml
Generatordauerleistung / rated output power / Trajna snaga generatora / Puissance du générateur (continue)	2,8 kW (COP)
Max. Leistung / max. output / Maks. snaga / Puissance max.	3,2 kW
AC-Steckdose / AC-output / Utičnica za izmjeničnu struju (AC) / Prise de courant alternatif (AC)	1 x 230 V / 50 Hz
USB-Anschluss / USB-port / USB priključak / Port USB	1x 5 V / 1 A1x 5 V / 2,1 A
Schutzart / IP-rating	IP23M
Garantierter Schallleistungspegel /guaranteed sound power level / Zajamčena razina zvučne snage / Niveau de puissance acoustique garanti LWA	95dB(A)
Maschinenmaße /machine dimension / Dimenzije stroja / Dimensions de la machine	470 x 420 x 480 mm
Gewicht (Netto) /weight (net) / Težina / Poids	33 kg
Gewicht (Brutto) /weight (gross) / Težina / Poids	34 kg

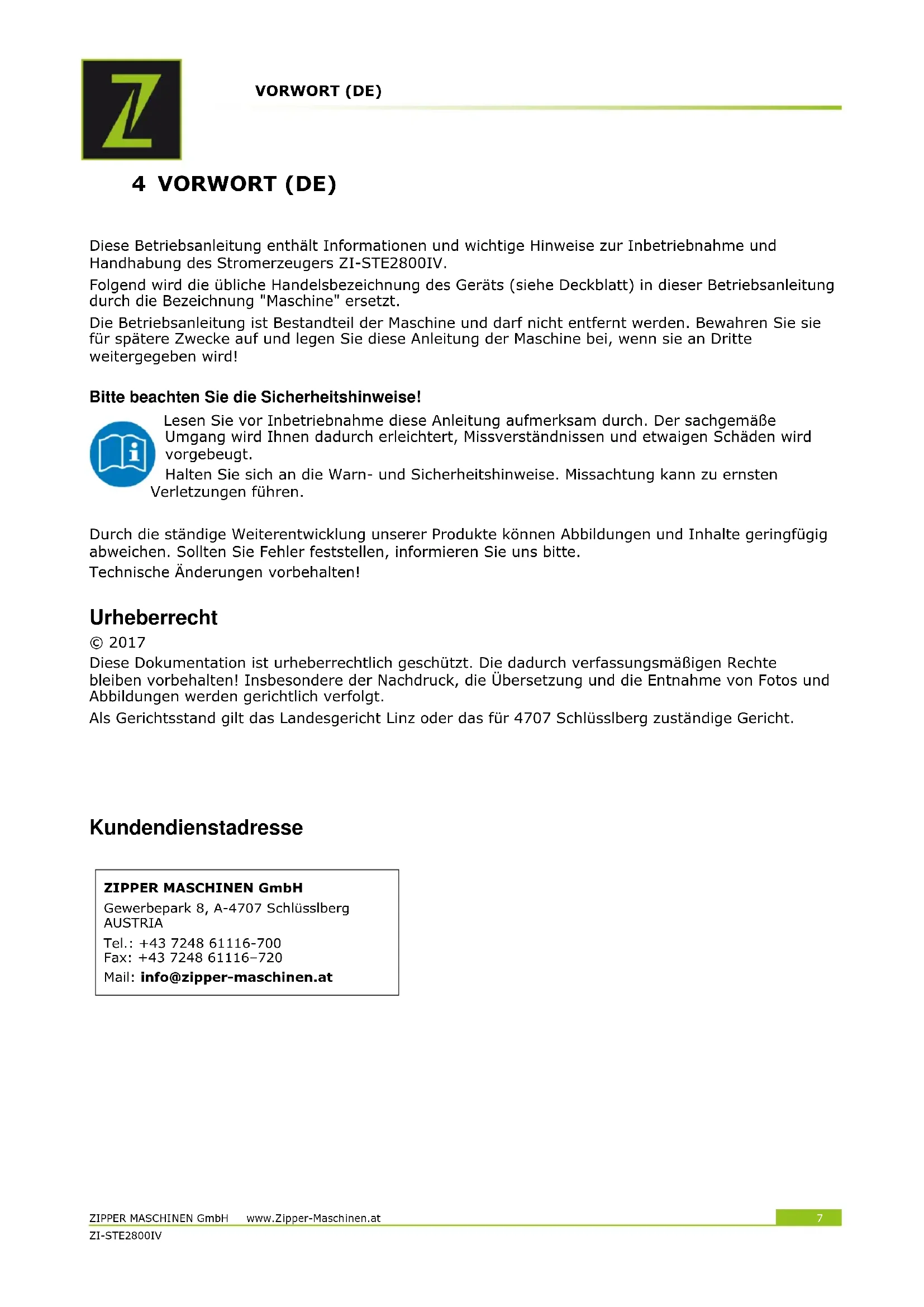

4 VORWORT (DE)

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Stromerzeugers ZI-STE2800IV.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2017

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise sind einzuhalten.

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Erzeugung von 230V\~/ 50Hz Strom für die Stromversorgung für Elektrogeräte im privaten Gebrauch sowie für Hobby und Heimwerkprojekte im Freien und 5V für USB-Betrieb innerhalb der vorgegebenen technischen Grenzen. Vor Anschluss der Elektrogeräte prüfen Sie bitte die Eignung nach den jeweiligen Herstellerangaben

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

• Betreiben Sie nur elektrische Geräte, deren max. Leistung innerhalb der Leistungsangaben des Stromerzeugers liegen.
• Der Stromerzeuger hat eine Ölmangelsicherung. Bei zu niedrigem Ölstand ist es nicht möglich das Gerät zu starten.
• Verbinden Sie den Stromerzeuger niemals mit dem Stromnetz (Steckdose)!
• Niemals 2 Stromerzeuger zusammenschließen!
• An den Motor- und Maschineneinstellungen dürfen keine Veränderungen vorgenommen werden.

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5°C bis +40°C

Höhe

1500m über NN

Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung:

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
  • Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  • Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
  • Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!
• Decken Sie den laufenden Stromerzeuger niemals ab.

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Die Maschine nur bei ausreichend guten Lichtverhältnissen verwenden, damit eine gefahrenlose Bedienung gewährleistet werden kann.
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
• Kinder und Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dürfen die Maschine nicht benutzen!
• Die Maschine darf nur von unterwiesene Personen (Kenntnis und Verständnis dieser Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
• Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
• Wenn Sie die Maschine an Dritte weitergeben, ist diese Anleitung der Maschine zwingend beizulegen.
• Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie etwa Auspuff und Motor werden heiß.
• Legen Sie die heiße Maschine nie in trockenes Gras oder auf sonstige, leicht entflammbare Materialien.
• Nach dem Betrieb muss die Maschine auskühlen. Ansonsten besteht akute Verbrennungsgefahr
• ACHTUNG: Benzin ist hochgradig entflammbar!
• Vor dem Nachtanken Motor abstellen
• Rauchen sowie offenes Feuer sind während dem Tanken verboten.
• Tanken Sie nicht, wenn der Motor und Vergaser noch sehr heiß sind.
• Tanken nur im Freien oder in gut durchlüfteten Räumen.
• Vermeiden Sie Kontakt mit Haut und Kleidung (Brandgefahr!).
• Nach dem Tanken Tankdeckel gut verschließen und auf Dichtheit prüfen.
• Startvorgang mindestens 3m entfernt vom Tankort.
• Verschütteter Treibstoff ist sofort wegzuwischen.
• Benzin ist nur in speziell dafür vorgesehenen Behältern aufzubewahren
• Falls Benzin übergelaufen ist, darf kein Startversuch unternommen werden. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist bis zur Verflüchtigung der entstandenen Benzindämpfe zu vermeiden
• Beschädigte Benzintank-oder andere Tankverschlüsse sind auszutauschen
• Nach Beendigung des Arbeitsvorganges Benzinabsperrhahn schließen (wenn vorhanden)
• Den Stromerzeuger Nicht in Innenräumen und in der Nähe von offenen Fenstern und Belüftungen verwenden oder in leicht entflammbarer Umgebung betreiben.
• Die Abgase enthalten giftiges Kohlenmonoxid. Die Belastung kann Bewusstlosigkeit verursachen und zum Tod führen.
• Im Umkreis von 5m darf sich keine weitere Person, insbesondere Kinder oder Haustiere aufhalten!
• Den Generator mindestens 1m entfernt von Wänden oder angeschlossenen Geräten aufstellen.
• Dem Stromerzeuger einen sicheren, ebenen Platz geben. Drehen und Kippen oder Standortwechsel während des Betriebes ist verboten.
• TRANSPORTHINWEISE:
• Motor ausschalten. Den Stromerzeuger nie eingeschaltet transportieren!
• Maschine beim Transport sichern

5.3 Restrisiken

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Verbrennungsgefahr:

Das Berühren der Schalldämpfer, des Auspuffes und anderer erhitzbare Maschinenkomponenten kann, nach längerem durchgehenden Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen führen.

- Feuer- und Explosionsgefahren

Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.

NIEMALS Treibstoff oder Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist.

Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.

Den Kraftstofftank nicht überfüllen und beim Auftanken die Verschüttung des Benzins vermeiden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken/gereinigt ist.

Stellen Sie sicher, dass der Tankverschluss nach dem Auftanken wieder gut verschlossen ist.

• Chemische Gefahren

Einen Benzin- oder Dieselmotor nie in einem verschlossenen Bereich ohne ausreichende Belüftung bedienen oder auftanken.

Kohlenmonoxid Abgase von den inneren Antriebseinheiten des Verbrennungsmotors können in begrenzten Räumen durch Einatmen Gesundheitsschäden und Tod verursachen. Daher die Maschine nur in gut gelüfteten Räumen bzw. im Freien in Betrieb nehmen.

Flüssige Kraftstoffe können auf der Haut und der Umwelt schwere Schäden verursachen.

• Gefahr durch elektrischen Strom

Direkter elektrischer Kontakt kann zu Stromschlägen führen. Niemals mit feuchten Händen berühren. Achten Sie auf ausreichende Erdung.

• Gehörschädigungen

Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz verwenden!

Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal benutzt wird.

Trotz aller Sicherheitsvorschriften ist und bleibt ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung zur Benutzung von einer Maschine der wichtigste Sicherheitsfaktor!

6 BETRIEB

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

6.1 Vor der Inbetriebnahme

6.1.1 Motorölkontrolle

ACHTUNG

Der Stromerzeuger wird ohne Betriebsmittel ausgeliefert! Vor Erstinbetriebnahme muss Motoröl 15W40 eingefüllt werden!

Siehe Kapitel Wartung => Motorölwechsel

6.1.2 Treibstoffkontrolle

• Stellen Sie die Maschine auf eine ebene Fläche.
• Öffnen Sie den Tankverschluss.
• Prüfen Sie den Treibstofffilter.

Nie ohne Treibstofffilter tanken!

Tanken Sie bleifreies Benzin.

NIE BEI LAUFENDER MASCHINE NACHTANKEN!

6.2 Betriebshinweise

HINWEI S

• Stellen Sie den Stromerzeuger immer auf einen festen und ebenen Untergrund! Drehen und kippen oder Standortwechsel während des Betriebs sind verboten.
• Prüfen Sie vor dem Starten immer Motoröl- und Treibstoffstand.
• Schließen Sie den Verbraucher erst an, wenn der Stromerzeuger mit voller Drehzahl läuft. Trennen Sie den Verbraucher, bevor Sie den Stromerzeuger ausschalten.
• Angeschlossene Geräte müssen in einem einwandfreien Zustand sein.
  • Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten.

6.3 Bedienung

6.3.1 Starten

• Benzinhahn auf Position „ON“ drehen
• Hauptschalter einschalten (Position „ON“).
• Bei einem Kaltstart Choke auf Position „CLOSE“ stellen.

Bei einem Warmstart (der Motor ist schon gelaufen und ist noch warm) Choke auf Position „OPEN“ stellen. Sollte der Stromerzeuger nach 5 Versuchen nicht anspringen, Choke auf „CLOSE“ stellen und nochmals versuchen.

• Wenn der Motor ruhig läuft Choke auf Position „OPEN“ stellen
• Den Motor mit dem Seilzugstarter starten.

Ziehen Sie am Griff kräftig an. Sollte der Motor nicht anspringen, nochmals versuchen.

Normalstart: 3-4 Versuche

Beim Starten mit dem Seilzugstarter kann es durch plötzlichen Rückschlag, verursacht durch den anlaufenden Motor, zu Verletzungen an der Hand kommen.

6.3.2 Stoppen

AC HTU NG

Im Notfall den Stromerzeuger mit dem EIN-AUS-Schalter schnell ausschalten

Unter normalen Umständen den Stromerzeuger wie folgt ausschalten:

Alle Verbraucher ausschalten und vom Stromerzeuger trennen.

Lassen Sie den Stromerzeuger einige Zeit ohne angeschlossenem Verbraucher laufen um abzukühlen.

Schalten Sie den EIN-AUS-Hauptschalter aus (Position „OFF“).

Bei längeren Stehzeiten lassen Sie den Stromerzeuger einige Zeit ohne angeschlossenem Verbraucher laufen um abzukühlen. Danach den Treibstoffhahn auf Position „OFF“ stellen. Der Motor läuft, bis der restliche Treibstoff im Vergaser verbraucht ist. Dann Hauptschalter auf Position „OFF“ schalten

7 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten und Maschine abkühlen lassen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HINWEI S

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Center durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

7.1 Instandhaltung und Wartungsplan

Wartungsperiode		Vor jedem Betrieb	Nach: 1 Monat 5 BTS	Nach: 3 Monat 25 BTS	Nach: 6 Monat 50 BTS	Nach: 12 Monat 100 BTS	Nach: 24 Monat 250 BTS
Motoröl (15W40)	Kontrolle	X
	Austausch		X		X
Luftfilter	Kontrolle	X
	Austausch				X
Zündkerze	Kontrolle					X
	Austausch						X
Benzintank und -filter	Kontrolle	X			X
	Austausch

Die entsprechende Wartung im angegebenen Monat oder nach dem Ablauf der vorgegebenen Betriebsstunden (BTS) durchführen - je nach dem, was früher Eintritt.

7.2 Reinigung

• Wir empfehlen, die Maschine direkt nach jeder Benutzung reinigen.
• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorgehäuse so staub- und schmutzfrei wie möglich.
• Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

HINWEI S

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln kann zu Lack- und anderen Sachschäden an der Maschine führen!

Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden

7.3 Motorölwechsel

ACHTUNG

Vor Motorölwechsel Maschine ausschalten!

Das alte Motoröl schnell und komplett ablassen, während der Motor noch warm ist. Im Sinne des Umweltschutzes Altöl in dichten Behältern bei zugelassenen Sammelstellen abgeben. Entsorgen Sie es nicht mit dem Hausmüll

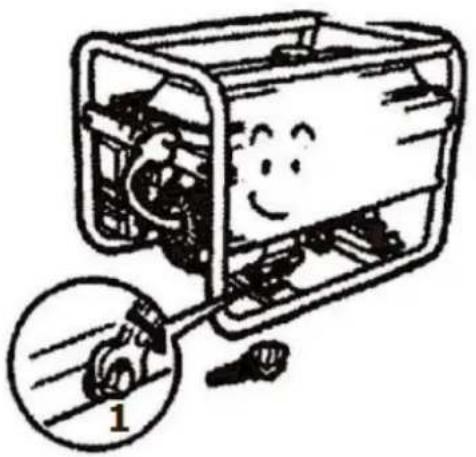

• Ölablassschraube (1) öffnen
• Öl in einem dafür geeigneten Behälter ablassen Ölablassschraube wieder schließen
• Ölmessstabe herausdrehen
• Neues Motoröl (15W40, 600ml) einfüllen und Ölstand mit Ölmesstand prüfen.
• Bei korrektem Füllstand (FULL) Ölmessstab wieder eindrehen und den Deckel mit den Schrauben wieder verschließen.
• Ölreste mit einem Tuch entfernen.
• Maschine auf eine ebene Fläche stellen und den Motor starten. Bei ausreichendem Ölstand wird die Motorölkontrollleuchte nicht aktiviert.

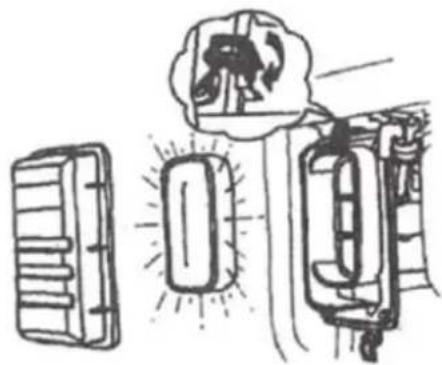

• Clip der seitlichen Abdeckung lösen und Abdeckung entfernen
• Luftfilterdeckel lösen und entfernen
  • Luftfilter herausnehmen
• Reinigen Sie den Luftfilter mit Seifenwasser, spülen ihn anschließend mit klarem Wasser und lassen ihn vor erneutem Einbau gut trocknen.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge

• Abdeckung abziehen
  • Zündkerzenstecker mit einer Drehbewegung abziehen.
• Zündkerze mit dem Zündkerzenschlüssel herausschrauben.
• Überprüfen Sie die Zündkerze auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste.
• Elektrodenabstand (0,7 -0,8mm) prüfen
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge

Zündkerze 0.7-0.8mm (0.028-0.031")

7.6 Transport

• Sichern Sie die Maschine gegen verrutschen
• Stellen Sie sicher, dass aus dem Tank kein Benzin austreten kann.
• Wenn sich die Maschine in einem Fahrzeug befindet, darf der Aggregatmotor nicht angelassen werden.
• Beim Transport die Maschine vor übermäßiger Hitze schützen. Bleibt die Maschine längere Zeit in einem geschlossenen Fahrzeug, kann sich der Treibstoff durch Überhitzung entzünden.

7.7 Lagerung

Wenn die Maschine länger als 30 Tage gelagert wird:

• Warten Sie bis die Maschine ausreichend abgekühlt ist.
• Lassen Sie den Treibstoff aus dem Tank und dem Vergaser in ein geeignetes Auffanggefäß ab (oder Maschine ohne Last laufen lassen bis der ganze Treibstoff verbraucht ist) und lagern Sie den abgelassenen Treibstoff in einem geeigneten Behälter.
• Lagern Sie diese an einem trockenen und sauberen Ort außerhalb der Reichweite von Kindern.

7.8 Entsorgung

Entsorgen Sie Ihre Maschine, Maschinenkomponenten und Betriebsmittel nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen.

8 FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Behebung
Motor läuft nicht	Falsche Reihenfolge beim Startvorgang	Beachten Sie die richtige Startfolge
	Luftfilter verschmutzt	Luftfilter reinigen/ersetzen
	Fehlende Kraftstoffversorgung	Tanken
	Fehler in der Kraftstoffleitung	Kraftstoffleitung auf Knicke oder Beschädigungen überprüfen
	Motor abgesoffen	Zündkerze herausschrauben, reinigen und trocknen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder reinschrauben
	Zündkerzenstecker nicht aufgesteckt	Zündkerzenstecker aufstecken
	Kein Zündfunke	Zündkerze reinigen/ersetzenZündkabel prüfen
	Treibstoffhahn geschlossen	Treibstoffhahn öffnen
	Zuwenig Motoröl	Motoröl kontrollieren
Motor läuft an und stirbt sofort ab	Falsche Vergasereinstellung (Leerlaufdrehzahl)	an Kundendienst wenden
Maschine arbeitet mit Unterbrechungen (stottert)	Vergaser ist falsch eingestellt	an Kundendienst wenden
	Zündkerze ist verrußt	Zündkerze reinigen/ersetzen.Zündkerzenstecker prüfen
Motorölkontrollleuchte leuchtet	Ölstand kontrollieren	Motoröl nachfüllen
Motorölkontrollleuchte leuchtet	Zuwenig/ kein Öl	Motoröl einfüllen
Überlastalarm leuchtet	Thermoschutz aktiviert	Maschine abkühlen lassen
Überlastalarm leuchtet	Überlastschutz aktiviert	Zu großer Verbraucher
Überlastalarm leuchtet	Kurzschlussschutz aktiviert	Verbraucher prüfen

HIN WEIS

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

9 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

10 SAFETY

10.1 Intended Use

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Faks: [phone]

E-pošta: [e-mail]

ROTOSTAR d.o.o.

Josipa Malekovića 63

HR-10290 Zaprešić

Tel: [phone]

Fax: [phone]

Mail: [e-mail]

16 SIGURNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Faks: [phone]

E-mail: [e-mail]

21 SÉCURITÉ

Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

28 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

29 WARRANTY GUIDELINES (EN)

1.) Warranty:

32 PRODUKTBEOBACHTUNG / PRODUCT MONITORING /

Wir beobachten unsere Produkte auch nach der Auslieferung. Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir dabei von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name:Produkt / product:Kaufdatum / purchase date:Erworben von / purchased from:E-Mail/ e-mail:Vielen Dank für Ihre Mitarbeit! / Thank you for your cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel : [phone]

Fax:[phone]

[e-mail]

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

□	Serviceanfrage	/	service inquiry
□	Ersatzteilanfrage	/	spare part inquiry
□	Garantieantrag	/	guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type:

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.

BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
