Luna 35.1165.01 - Wetterstation TFA - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Luna 35.1165.01 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben. Bevor Sie mit dem Gerät arbeiten

Lesen Sie sich bitte die Bedienungsanleitung genau durch. Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/service/downloads/anleitungen

Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefähr- dung Ihrer gesetzlichen Mängelrechte durch Fehlge- brauch. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

Beachten Sie besonders die Sicherheitshinweise!

Bewahren Sie die Bedienungsanleitung gut auf!

Instrucciones de uso TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 36

• Funk-Wetterstation (Basisstation) • Außensender (Kat.-Nr.: 30.3253.02)

• Netzteil • Bedienungsanleitung

2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Kabellose Übertragung der Außentemperatur und Luftfeuchtigkeit über bis zu 3 Sender (max. 60 m)

• Innentemperatur und Luftfeuchtigkeit

• Außentemperaturalarm

• Animierte Wettervorhersage mit Symbolen und Trendanzeige

• Relativer Luftdruck und grafische Darstellung des Luftdruckverlaufs der letzten 24 Std.

• Funkuhr mit Datum und Wochentag (7 Sprachen)

• Snooze-Funktion mit einstellbarer Dauer

• Display mit farbigen Elementen

• Hintergrundbeleuchtung auf Tastendruck oder permanent mit Netzteil (inklusive)

3. Sicherheitshinweise

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Vorsicht! Lebensgefahr durch Stromschlag!

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer geeigneten Netzspannung an (siehe Typenschild). Funk-Wetterstation

• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.

• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt.

• Das Gerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.

• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.

• Betreiben Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern), die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.

• Verbinden Sie erst das Kabel mit dem Gerät und stecken Sie dann den Netzstecker in die Steckdose.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.

• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt. WARNUNG

• Halten Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermu- ten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batte- rien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Sollte eine Bat- terie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffe- nen Stellen mit Wasser und suchen Sie einen Arzt auf. TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 61312 Funk-Wetterstation

• Das eigenmächtige Reparieren, Umbauen oder Verändern der Geräte ist nicht gestattet.

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Die Basisstation ist nur für den Betrieb in Innenräumen geeignet. Vor Feuchtigkeit schützen!

• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Außensender aus.

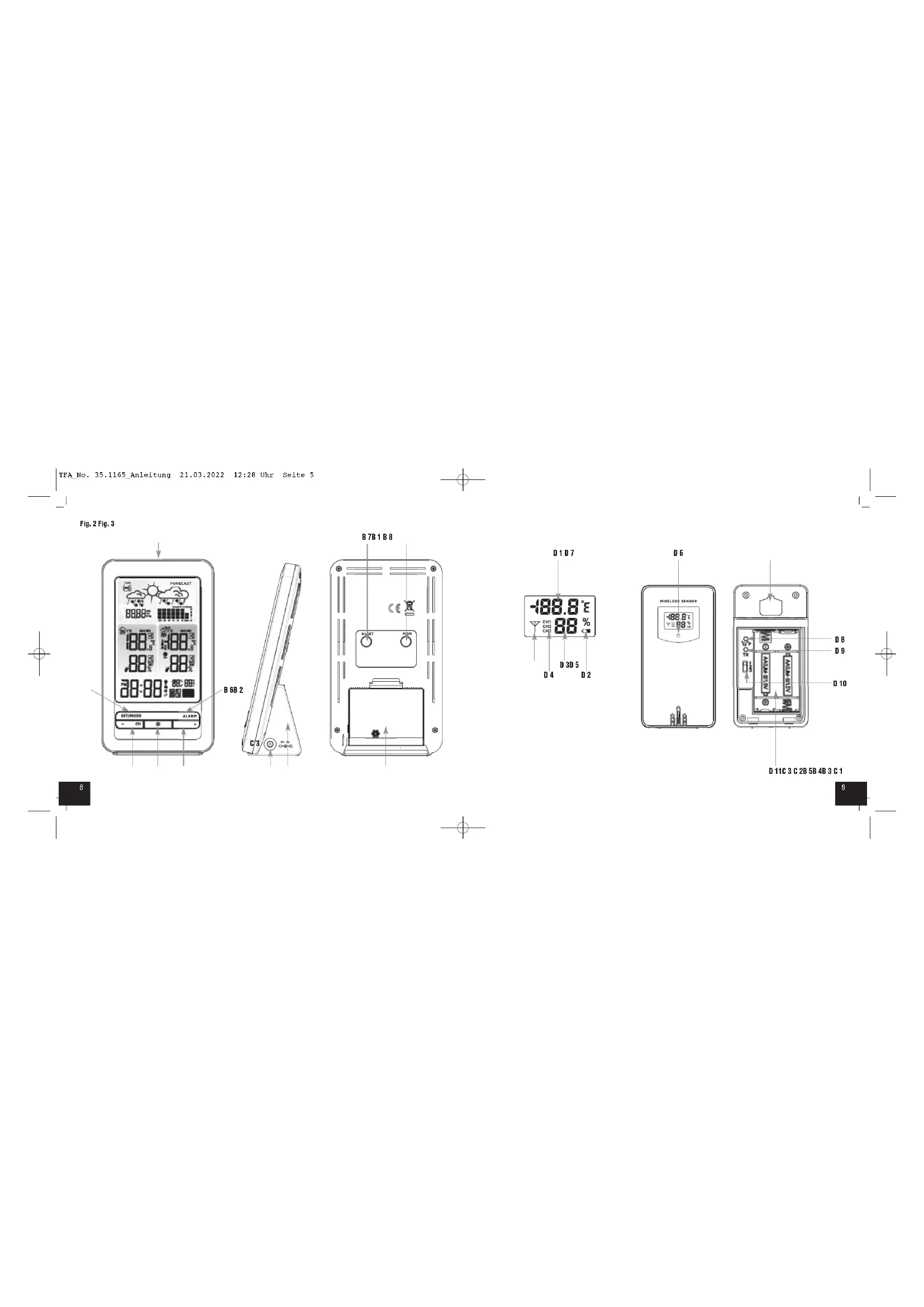

Wetterstation (Basisstation) A: Display-Anzeige (Fig. 1): Oberes Fenster (Vorhersage): A 1: Trendanzeige A 2: Wettersymbole A 3: Grafische Darstellung des A 4: Relativer Luftdruck Luftdruckverlaufs der letzten 24 Std. Mittleres Fenster rechts (Temperatur + Luftfeuchtigkeit außen): A 5: MAX-MIN Werte A 6: Trendanzeige A 7: Außentemperatur A 8: Außenluftfeuchtigkeit A 9: Frostsymbol A 10: Oberer/unterer Alarmwert A 11: Temperatur-Alarm-Symbol A 12: Kanal 1/2/3 A 13: Empfangssymbol für den Sender A 14: Kanalwechsel-Symbol A 15: Batteriesymbol für den Sender Unteres Fenster (Uhrzeit + Datum): A 16: DCF-Funkempfangssymbol A 17: Datum/Alarmzeit Funk-Wetterstation

A 18: Mondphase A 19: Wochentag A 20: Snooze-Symbol A 21: Alarmsymbol A 22: DST Sommerzeitsymbol A 23: Uhrzeit Mittleres Fenster links (Temperatur + Luftfeuchtigkeit innen): A 24: MAX-MIN Werte A 25: Trendanzeige A 26: Innenluftfeuchtigkeit A 27: Innentemperatur A 28: Batteriesymbol für die Basisstation B: Tasten (Fig. 2): B 1: SNOOZE/LIGHT Sensortaste B 2: SET/MODE Taste B 3: –/CH Taste B 4: LICHT Taste B 5: + Taste B 6: ALARM Taste B 7: ALERT Taste B 8: MEM Taste C: Gehäuse (Fig. 2): C 1: Batteriefach C 2: Ständer C 3: Netzteilanschluss D: Außensender (Fig. 3): D 1: Temperatur D 2: Batteriesymbol D 3: Luftfeuchtigkeit D 4: Kanalnummer D 5: Funksymbol D 6: LED-Kontrollleuchte D 7: Wandaufhängung D 8: °C/°F Taste D 9: TX Taste D 10: 1/2/3 Schiebeschalter D 11: Batteriefach TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 71514 Funk-Wetterstation

• Entfernen Sie die Schutzfolie vom Display.

• Legen Sie die Basisstation und den Außensender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Ver- meiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

• Öffnen Sie das Batteriefach auf der Rückseite der Basisstation.

• Legen Sie zwei neue Batterien 1,5 V AA in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Schließen Sie das Batteriefach wieder.

• Ein Signalton ertönt, alle Segmente werden angezeigt und die Hintergrundbeleuchtung schaltet sich kurz an. Das Gerät ist nun betriebsbereit. Die Innentemperatur und Luftfeuchtigkeit werden auf dem Display angezeigt.

• Für eine dauerhafte Hintergrundbeleuchtung und um die Leistungsdauer der Batterien zu verlängern, verwenden Sie bitte das Netzteil. Stecken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 240 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.

5.1 Einlegen der Batterien in den Außensender/ Empfang der Außenwerte

• Schieben Sie den Batteriefachdeckel des Außensenders nach unten.

• Legen Sie zwei neue Batterien 1,5 V AA in das Batteriefach des Außensenders. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Der Schiebeschalter ist auf Kanal 1 eingestellt. Alle Segmente werden kurz angezeigt und die LED- Kontrolllampe blinkt. Die Temperatur und Luftfeuchtigkeit werden auf dem Display angezeigt.

• Drücken Sie die °C/°F Taste im Batteriefach des Senders, um Celsius (°C) oder Fahrenheit (°F) als Temperaturanzeige aus- zuwählen.

• Nach dem Einlegen der Batterien werden die Messdaten des Außensenders auf Kanal 1 an die Basisstation übertragen. Das Empfangssymbol für den Sender blinkt.

• Sobald die Basisstation die Außenwerte empfangen hat, werden die Werte dauerhaft angezeigt.

• Werden die Außenwerte nicht innerhalb von drei Minuten empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batte- rien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sie können die Außensendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Außensenders oder Batteriewechsel). Funk-Wetterstation

• Halten Sie die –/CH Taste auf der Basisstation für drei Sekunden gedrückt.

• Auf dem Display der Außenwerte erscheint „- -” und das Empfangssymbol für den Sender blinkt. Drücken Sie nun die TX Taste im Batteriefach des Senders.

• Nach erfolgreicher Inbetriebnahme des Außensenders schließen Sie den Batteriedeckel wieder sorgfältig.

5.2 Empfang des Funkuhrsignals

• Einige Minuten nach der Inbetriebnahme versucht die Uhr, das Funkuhrsignal zu empfangen und das DCF-Funkempfangs- symbol blinkt.

• Wenn das Funksignal nach 3-7 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der Wochentag und das DCF-Empfangszeichen ständig im Display angezeigt.

• Der DCF-Funkempfang findet täglich um 1:00, 2:00 und 3.00 Uhr morgens statt. Ist der Empfang nicht erfolgreich, findet der nächste Empfangsversuch automatisch zur nächsten vollen Stunde statt (bis zu 5-mal).

• Sie können den DCF-Funkempfang auch manuell aktivieren. Halten Sie die + Taste für 3 Sekunden gedrückt.

• Das DCF-Funkempfangssymbol blinkt.

• Drücken Sie die + Taste noch einmal, können Sie den Empfang unterbrechen. Das Funkempfangssymbol verschwindet.

• Hinweis: Während des Empfangs der Funkzeit ist keine Tastenbedienung möglich. Um Störungen zu vermeiden, schaltet sich die Hintergrundbeleuchtung während des Empfangs des Funkuhrsignals aus.

• Es gibt drei verschiedene Empfangssymbole: blinkt – Empfang aktiv blinkt – Signal gefunden bleibt stehen – Empfang erfolgreich

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen”). TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 81716 Funk-Wetterstation

5.3 Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST auf dem Display.

• Vermeiden Sie die Nähe zu möglichen Störquellen, die den Funkempfang beeinträchtigen können (siehe „Platzierung der Basisstation und Montage des Senders”).

• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten.

6.1 Hintergrundbeleuchtung

6.1.1 Batteriebetrieb

• Drücken Sie die SNOOZE/LIGHT Taste, um die Hintergrundbeleuchtung für 15 Sekunden zu aktivieren.

6.1.2 Betrieb mit Netzteil – Die Hintergrundbeleuchtung ist dauerhaft aktiviert.

• Sie können mit der LICHT Taste die Helligkeit in 3 Stufen einstellen oder ausschalten (HIGH (Voreinstellung) – MIDDLE – LOW – OFF).

• Zum kurzzeitigen Aktivieren der hellen Hintergrundbeleuchtung (HIGH) drücken Sie die SNOOZE/LIGHT Taste.

6.2 Manuelle Einstellungen

• Halten Sie die SET/MODE Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• Die Temperatureinheit (°C = Voreinstellung) blinkt im Display.

• Mit der + oder –/CH Taste können Sie die Temperatureinheit (°C/°F) auswählen.

• Bestätigen Sie die Einstellung mit der SET/MODE Taste.

• Der nächste einstellbare Wert blinkt im Display.

• Wählen Sie mit der + oder –/CH Taste die gewünschte Einstellung.

• Durch Drücken der SET/MODE Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert. Funk-Wetterstation

• Die Reihenfolge ist wie folgt: – Temperatureinheit °C/°F (Voreinstellung °C) – Einheit des relativen Luftdrucks hPa/InHg (Voreinstellung: hPa) – Zeitformat 24/12 Stunden (Voreinstellung: 24 Hr) – DCF Empfang ON/OFF (Voreinstellung: ON) – Zeitzone +12/-12 (Voreinstellung: 00) – Stunden, Minuten – Datumsformat D/M oder M/D (Voreinstellung: D/M) – Jahr, Monat, Tag – Spracheinstellung für den Wochentag (Voreinstellung: GE) – Einstellung des relativen Luftdrucks – Einstellung des Wettersymbols (Voreinstellung: teilweise bewölkt) Hinweise

• Das Gerät verlässt automatisch den Einstellmodus, wenn für längere Zeit keine Taste gedrückt wird.

• Halten Sie die + oder –/CH Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

6.2.1 DCF-Funkempfang

• Standardgemäß ist der DCF-Empfang aktiviert (ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manu- elle Zeiteinstellung erforderlich.

• Bei deaktiviertem Empfang (OFF) müssen Sie die Uhrzeit manuell einstellen.

• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

6.2.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funk- gesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später). TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 91918 Funk-Wetterstation

6.2.3 Einstellung der Sprachauswahl für den Wochentag

• Im Einstellungsmodus können Sie die Sprache für den Wochentag auswählen: Deutsch (GE), Französisch (FR), Spanisch (SP), Italienisch (IT), Niederländisch (DU), Dänisch (DA) und Englisch (EN).

6.2.4 Einstellung des Luftdrucks

• Der relative Luftdruck ist bezogen auf Meereshöhe und muss auf Ihre Ortshöhe eingestellt werden. Erfragen Sie den aktuellen Luftdruck Ihrer Umgebung (Wert vom Wetteramt, Internet, Optiker, geeichte Wettersäulen an öffentlichen Ge- bäuden, Flughafen).

6.2.5 Einstellung des Wettersymbols

• Für eine korrekte Wettervorhersage müssen die aktuellen Wetterbedingungen eingestellt werden (siehe „Wettersymbol”). Bei falscher Einstellung kann die Vorhersage fehlerhaft sein.

• Drücken Sie im Normalmodus die ALARM Taste.

• OFF, AL und 6:30 Uhr (Voreinstellung) oder die zuletzt eingestellte Alarmzeit erscheinen auf dem Display.

• Halten Sie die ALARM Taste für 3 Sekunden gedrückt.

• Die Stundenanzeige fängt an zu blinken.

• Sie können mit der + oder –/CH Taste die Stunden einstellen.

• Drücken Sie die ALARM Taste noch einmal und Sie können die Minuten auf gleiche Weise einstellen.

• Drücken Sie die ALARM Taste noch einmal. Sie können nun mit der + oder –/CH Taste die Minuten (5 bis 60) für das Snoo- ze-Intervall einstellen oder die Funktion ausschalten (OFF).

• Drücken Sie die ALARM Taste noch einmal, um in den Normalmodus zurückzukehren.

• Drücken Sie die ALARM Taste im Normalmodus, um die Alarmfunktion zu aktivieren (ON) oder deaktivieren (OFF). Das Alarmsymbol erscheint oder verschwindet im Display.

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Das Alarmsymbol blinkt auf dem Display.

• Drücken Sie kurz auf eine beliebige Taste (außer SNOOZE/LIGHT) oder halten Sie die SNOOZE/LIGHT Taste gedrückt und der Alarm wird beendet. Funk-Wetterstation

• Wird der Alarm nicht unterbrochen, schaltet sich der Alarmton automatisch nach zwei Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder. Das Alarmsymbol bleibt im Display stehen.

• Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.

• Zz blinkt und der Alarmton wird für die eingestellte Dauer unterbrochen.

• Drücken Sie kurz auf eine beliebige Taste (außer SNOOZE/LIGHT) oder halten Sie die SNOOZE/LIGHT Taste gedrückt, um die Snooze-Funktion zu beenden.

8. Temperatur und Luftfeuchtigkeit

• Die Trendpfeile zeigen Ihnen, ob die Werte für die Temperatur und Luftfeuchtigkeit steigen, fallen oder gleichbleiben. Temperatur/Luftfeuchtigkeit steigt Temperatur/Luftfeuchtigkeit stabil Temperatur/Luftfeuchtigkeit sinkt

8.2 Höchst- und Tiefstwerte

• Drücken Sie die MEM Taste im Normalmodus. MAX und die höchste Temperatur und Luftfeuchtigkeit (IN und OUT) seit der letzten Rückstellung werden angezeigt.

• Durch nochmaliges Drücken der MEM Taste werden MIN und die tiefste Temperatur und Luftfeuchtigkeit seit der letzten Rückstellung angezeigt.

• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, drücken Sie die MEM Taste noch einmal.

• Das Gerät verlässt auch automatisch den Höchst- und Tiefstwerte -Modus, wenn keine Tasten gedrückt werden.

• Halten Sie die MEM Taste für 3 Sekunden gedrückt, um alle Werte zurückzusetzen (Anzeige - -). TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 102120 Funk-Wetterstation

8.3 Einstellung des Außentemperaturalarms

• Halten Sie die ALERT Taste im Normalmodus gedrückt.

• Das Symbol für den oberen Alarmwert und 70°C (Voreinstellung) oder die zuletzt eingestellte Außentemperatur-Obergrenze blinkt auf dem Display.

• Stellen Sie mit der + oder –/CH Taste die gewünschte Obergrenze ein.

• Bestätigen Sie mit der ALERT Taste.

• Das Symbol für den unteren Alarmwert und -40°C (Voreinstellung) oder die zuletzt eingestellte Außentemperatur-Unter- grenze blinkt.

• Stellen Sie mit der + oder –/CH Taste die gewünschte Untergrenze ein.

• Bestätigen Sie mit der ALERT Taste, um in den Normalmodus zurückzukehren.

• Drücken Sie die ALERT Taste im Normalmodus, um die Alarmfunktion zu aktivieren und zu deaktivieren. Bei aktiviertem Alarm erscheint das Temperatur-Alarmsymbol im Display.

• Im Alarmfall blinkt das entsprechende Symbol (oberer oder unterer Alarmwert) und ein Alarmton ertönt 5-mal jede Minute.

• Beenden Sie den Alarmton mit einer beliebigen Taste.

• Das Alarmsymbol blinkt weiter, solange der Alarmfall besteht.

• Wenn der Außensender eine Außentemperatur zwischen -1…3°C (30…37°F) misst, blinkt das Frostsymbol.

9.1 Wettervorhersage-Symbole

• Die Wetterstation unterscheidet 6 Wettersymbole: sonnig teilweise bewölkt bedeckt regnerisch starker Regen Schneefall Funk-Wetterstation

• Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 12 Stunden und gibt lediglich einen Wetter- trend an. Ist es zum Beispiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss.

• Der Trendpfeil zeigt Ihnen, ob der Luftdruck steigt, fällt oder gleichbleibt. Luftdruck steigt Wetterverbesserung Luftdruck gleichbleibend Stabile Wetterlage Luftdruck sinkt Wetterverschlechterung

9.3 Luftdruckverlauf

• Die grafische Anzeige zeigt den Luftdruckverlauf der vergangenen 24 Stunden.

• „●” in der Skalenmitte entspricht dem aktuellen Luftdruck und jede Abweichung (±2, ±4, ±6) zeigt an, wie hoch oder nied- rig der zurück liegende „hPa”-Wert im Vergleich zum aktuellen Luftdruck war.

• Fallende Balken bedeuten sinkenden Luftdruck und damit eine zu erwartende Wetterverschlechterung.

• Steigen die Balken an, ist eher mit einer Wetterbesserung zu rechnen. TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 112322 Funk-Wetterstation

• Das Display zeigt Ihnen die aktuelle Mondphase an: Neumond Zunehmende Zunehmende Halbmond Zunehmender Zunehmender Sichel Sichel (erstes Viertel) Mond Mond Vollmond Abnehmender Abnehmender Halbmond Abnehmende Abnehmende Mond Mond (letztes Viertel) Sichel Sichel

11. Platzierung der Basisstation und Montage des Senders

• Mit dem Ständer auf der Rückseite kann die Basisstation auf einer glatten Oberfläche aufgestellt werden.

• Es wird empfohlen, einen Abstand von mindestens 2 Metern zu eventuell störenden Geräten (Fernseher, Computer, Mikro- welle, Funktelefone, Babyfon) und großen Metallgegenständen (z.B. Kühlschrank) einzuhalten.

• Betreiben Sie die Basisstation nicht in unmittelbarer Nähe der Heizung, anderer Hitzequellen oder in direkter Sonnenein- strahlung.

• Der Außensender kann auf einer geraden, glatten Oberfläche aufgestellt werden oder mit der Aufhängeöse an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Außensender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

• Prüfen Sie, ob eine Übertragung der Messwerte vom Außensender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld ca. 60 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Außensender und/oder Basisstation. Funk-Wetterstation

12. Zusätzliche Außensender

• Wenn Sie mehrere Thermo-Hygro-Sender anschließen wollen, wählen Sie mit dem 1/2/3 Schiebeschalter im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal aus. Legen Sie dann je zwei neue Batterien 1,5 V AA pol- richtig ein. Nehmen Sie die Basisstation anschließend sofort in Betrieb oder starten Sie die manuelle Sendersuche.

• Zur manuellen Sendersuche wählen Sie mit der –/CH Taste auf der Basisstation den gewünschten Kanal aus. Halten Sie dann die –/CH Taste für drei Sekunden gedrückt.

• Auf dem Display der Außenwerte erscheint „- -” und das Empfangssymbol für den Sender blinkt. Drücken Sie nun die TX Taste im Batteriefach des entsprechenden Senders.

• Die Außenwerte und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Ther- mo-Hygro-Sender angeschlossen haben, können Sie mit der –/CH Taste auf der Basisstation zwischen den Kanälen 1 bis 3 wechseln.

• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der –/CH Taste das Kreissymbol für automatischen Kanalwechsel. Drücken Sie die –/CH Taste noch einmal, um die Funktion auszuschalten.

• Nach erfolgreicher Inbetriebnahme der Außensender schließen Sie die Batteriedeckel wieder sorgfältig.

• Sobald das Batteriesymbol im Displayfenster der Außenwerte auf der Basisstation erscheint oder auf dem Display des Außensenders, wechseln Sie bitte die Batterien im Außensender.

• Sobald das Batteriesymbol im Displayfenster der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wieder hergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Sendersuche starten. TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 122524 Funk-Wetterstation

14. Fehlerbeseitigung

Problem Lösungen Keine Anzeige Batteriebetrieb: auf der Basisstation ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Netzbetrieb: ➜ Basisstation mit Netzteil anschließen ➜ Netzteil überprüfen Kein Außensenderempfang ➜ Kein Außensender installiert Anzeige „---” ➜ Batterien des Außensenders prüfen (nur Batterien/Akkus mit 1,5V Spannung verwenden!) ➜ Neuinbetriebnahme von Außensender und Basisstation gemäß Betriebsanleitung ➜ Manuelle Außensendersuche gemäß Betriebsanleitung starten ➜ Anderen Aufstellort für Außensender und/oder Basisstation wählen ➜ Abstand zwischen Außensender und Basisstation verringern ➜ Beseitigen der Störquellen Kein DCF Empfang ➜ DCF-Empfang im Einstellmodus aktivieren (ON) ➜ + Taste für 3 Sekunden gedrückt halten, um den Empfang zu aktivieren ➜ Anderen Aufstellort wählen ➜ Empfangsversuch in der Nacht abwarten ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme des Gerätes gemäß Anleitung ➜ Uhrzeit manuell einstellen Funk-Wetterstation

Keine dauerhafte ➜ Basisstation mit Netzteil anschließen Hintergrundbeleuchtung ➜ Funksignalempfang abwarten ➜ Helligkeit mit LICHT Taste einstellen Unkorrekte Anzeige ➜ Neuinbetriebnahme des Gerätes gemäß Anleitung Batteriebetrieb: ➜ Batterien wechseln Anzeige HH.H/LL.L ➜ Werte außerhalb des Messbereichs Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Pro- dukt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme. Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umwelt- gerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgerä- ten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsor- gung der Umwelt und der Gesundheit Schaden zufügen können. TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 132726 Funk-Wetterstation

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

16. Technische Daten

Messbereich innen Temperatur -9,9°C… +50°C (+15…+122°F) Luftfeuchtigkeit 20 … 95 % rH Luftdruck 600…1100 hPa/mb (32.50…17.72 inHg) Messbereich außen Temperatur -20°C…..+60°C (-4…+140°F) Luftfeuchtigkeit 20...95 %rH Genauigkeit Temperatur ±1°C (0 °C…+50°C), ansonsten ±2°C Genauigkeit Luftfeuchtigkeit ±5% (40%...80% rH), ansonsten ±8% Genauigkeit Luftdruck ±5hPa Reichweite ca. 60 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung Basisstation: Netzteil (inklusive) Input: 100-240V AC 50/60Hz 0,3A Max Funk-Wetterstation

Output: 5,0 V DC 0,6A, 3 W Ø Effizienz im Betrieb: ≥69,64% Leistungsaufnahme bei Nulllast: ≤0,10 W Batterien 2 x 1,5 V AA (nicht inklusive) Außensender: Batterien 2 x 1,5 V AA (nicht inklusive) Basisstation Größe 146 x 83 x 43 mm Gewicht 162 g (nur das Gerät) Außensender Größe 98 x 49 x 32 mm Gewicht 53 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1165 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland Handelsregister-Nummer: Reg. Gericht Mannheim HRA 570186 03/22 TFA_No. 35.1165_Anleitung 21.03.2022 12:28 Uhr Seite 142928 Wireless weather station

16. Technische gegevens
