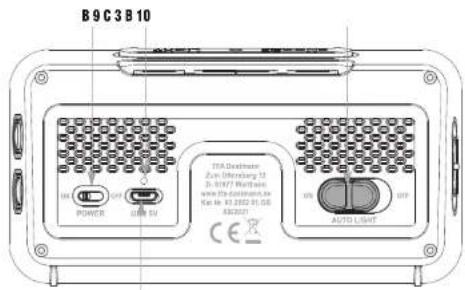

Fig. 4

B9C3B10 POWER USB 5V TBA Department Zur-Überasing 12 31-8197/ Wertmann www.TBA-Department.de Ku in: 63.2022 31:58 AC2021 AUTO LIGHT

C2

-14--15-

BOXX2 – Funkwecker mit Raumklima

D

1. Lieferumfang

• Funkwecker • Micro-USB Kabel
• Bedienungsanleitung

1. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

2. Anzeige aller Wochentage (auf Englisch) mit Hervorhebung des aktuellen Tags

3. Zwei Weckzeiten für alle Wochentage einzeln aktivierbar
4. Snooze-Funktion mit einstellbarer Dauer
   • Anzeige von Innentemperatur und Luftfeuchtigkeit
5. Datum wahlweise mit Jahr, Kalenderwoche oder Sekunden
   • Automatische Hintergrundbeleuchtung mit Lichtsensor
   • Ein-Aus-Schalter

- Integrierter Akku zum Außladen per Micro-USB Kabel (inklusive)

1. Zu Ihrer Sicherheit

2. Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht
   anders, als in dieser Anleitung dargestellt wird.

3. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 9

BOXX2 – Funkwecker mit Raumklima

D

Vorsicht!

Lebensgefahr durch Stromschlag!

• Schließen Sie das Gerät über das USB-Kabel nur an eine geeignete USB-Spannungsquelle wie Computer, USB-Ladegerät oder USB-Hub mit Ladeausgang an (5V DC, Minimum 500mA)
• Das Gerät darf nicht mit Wasser oder Feuchtigkeit in Kontakt kommen.
• Laden Sie das Gerät nicht, wenn das Gehäuse beschädigt ist
• Laden Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die möglichen Gefahren im Umgang mit elektrischen Geräten nicht richtig einschälzen können.
• Trennen Sie das Gerät sofort von der Ladestromquelle, wenn eine Störung auftritt.

Vorsicht!

Verletzungsgefahr:

• Explosions- und Brandgefahr! Den Akku nicht ins Feuar werden, kurzschließen oder auseinandernehmen.
• Der Akku kann und darf nicht selbst ausgetauscht oder ausgebaut werden. Bei unsachgemäßem Auswechseln des Akkus bestent Explosionsgefahr. Qualifiziertes Fachpersonal kann bei Bedarf unter [e-mail] Instruktionen zum Demonteren des fest eingebauten Akkus einholen, sollte dies zu Zwecken einer Reparatur oder Recycling des Produktes erforderlich sein.

BOXX2 – Funkwecker mit Raumklima

D

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. Vermeiden Sie direkte Sonneninstrahlung.
• Das Gerät ist nicht bruchsicher. Beim Herunterfallen könnten sich Telle lösen.

5. Bestandteile

A: LCD-Anzeige (Fig. 1):
A 1: Zeitzone A 2: Uhrzeit
A 3: Funksignal-Symbol A 4: Snooze-Symbol
A 5: Batteriesymbol A 6: Alarm 1
A 7: Wackzeit 1 oder OFF A 8: Alarm 2
A 9: Weckzeit 2 oder OFF A 10: Innentemperatur
A 11: Jahr, Kalenderwoche oder Sekunden A 12: Datum
A 13: Innenluftfeuchtigkeit A 14: Wochentag-Anzeige
A 15: Symbol bei aktivem Alarm für Weckzeit 1 an diesem Wochentag
A 16: Symbol bei aktivem Alarm für Weckzeit 2 an diesem Wochentag

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 10

BOXX2 – Funkwecker mit Raumklima

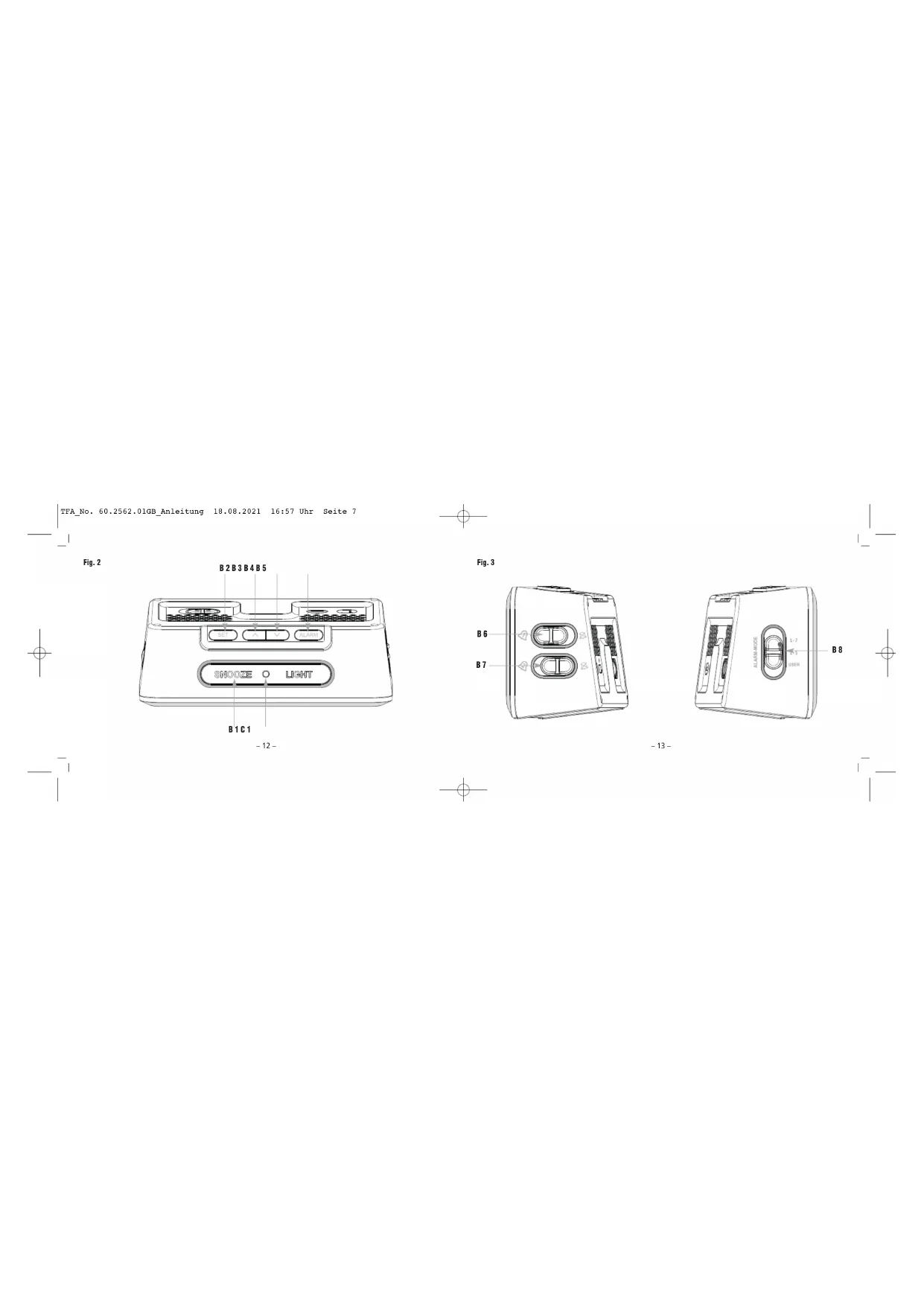

B: Tasten (Fig. 2-4):

B 1: SNOOZE/LIGHT Taste B 2: SET Taste
B 3: ▲ Taste
B 5: ALARM Taste B 6: ALARM 1 Schlebeschalter
B 7: ALARM 2 Schlebeschalter B 8: ALARM-MODE Schlebeschalter
B 9: POWER ON/OFF Schiebeschalter

C: Gehäuse (Fig. 2+4):

C 1: Lichtsensor C 2: USB 5V Anschluss
C 3: LED-Kontrollleuchte

• Das Batterlesymbol erscheint, wenn der Akku aufgeladen werden soll (Kanazität ≥ 15% )
• Bitte laden Sie das Gerät umgehend auf, um die Lebensdauer des Akkus zu erhalten.
• Stacken Sie das mitgelieferte USB-Kabel mit dem Micro-USB-Stacker in die vorgesehene Öffnung am Gerät. Schließen Sie
  das USB-Kabel an eine geeignete USB-Spannungsquelle an
• Wenden Sie beim Anschluss von USB-Steckern keine Gewalt an, Ein USB-Stecker passt nur in einer Orientierung in die
  USB-Buchse.
• Zum vollständigen Aufladen lassen Sie das Gerät für ungefähr 4 Stunden angeschlossen.

-18--19-

D

BOXX2 – Funkwecker mit Raumklima

D

• Die LED-Kontrollleuchte signalisiert, dass der Akku aufgeladen wird. Sobald sich die Kontrollleuchte ausschaltet, ist der Akku aufgeladen.
  • Trennen Sie dann das Gerät von der Ladestromquelle.
• Lassen Sie das Gerät mit vollgeladenem Akku nicht an der Ladestromquelle angeschlossen, dies kann die Akku-Lebens-
  dauer verkürzen.

• Laden Sie den Akku alle sechs Monate nach, auch wenn das Produkt nicht benötigt wird.

• Inbetriebnahme

• Vor dem ersten Gebrauch bitte vollständig aufladen.

• Schieben Sie den POWER ON/OFF Schlebeschalter auf ON.
• Ein kurzer Signalton ertönt und es werden alle Segmente kurz angezeigt.
  • Die Hintergrundbaleuchtung schaltet sich kurz an.

7.1 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-7 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der aktuelle Wochentag und das DCF-Empfangszeichen ständig im Display angezeigt.
• Sie können die Initialisierung auch manuell starten.
• Halten Sie die ▼ Taste für 3 Sekunden gedrückt.

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 11

D

BOXX2 – Funkwecker mit Raumklima

• Das DCF-Empfangszeichen blinkt.
- Unterbrechen Sie den Empfangsversuch, indem Sie die ▼ Taste noch einmal gedrückt halten. Das DCF-Empfangszeichen verschwindet.
- Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgens statt. Ist der Empfang nicht erfolgreich, findet der nächste Empfangsversuch automatisch zur nächsten vollen Stunde statt (bis zu 2-mal).
- Es gibt drei verschiedene Empfangszustände:

Symbol blinkt – Empfang aktiv

Symbol bleibt stehen – Empfang erfolgreich

kein Symbol – kein Empfang/Uhrzeit manuell eingestellt

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindel und die Uhr arbeitel dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellungen).

Hinweis: Emptang der Funkzeit

- Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.

-20--21-

BOXX2 – Funkwecker mit Raumklima

D

• Vermeiden Sie die Nähe von Störquellen wie Computerbildschirmen, Fernsehgeräten oder massiven Metallgegenständen. In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird emplohlen, das Gerät in Fensternähe zu platzieren.
• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten.

8. Bedienung

8.1 Manuelle Einstellungen

• Halten Sie die SET Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.
• Der erste einstellbare Wert blinkt im Display.
• Machen Sie mit der ▲ oder ▼ Taste die gewünschte Einstellung.

• Durch Drücken der SET Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.
  • Die Reihenfolge ist wie folgt:

• DCF Empfang ON/OFF (Voreinstellung: DCF ON)

• Zeitzone -12/+12] (Voreinstellung: ZONE OH)
• Snooze-Intervall 5/10/15 Minuten (Voreinstellung: ZZ 05)
• Wahlanzeige: Jahr (Y), Kalendervoche (CW) oder Sekunden (SEC), (Voreinstellung Y)
• Stunden. Minuten
• Jahr, Monat, Tag

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 12

BOXX2 – Funkwecker mit Raumklima

- Hallen Sie die ▲ oder ▼ Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellkauf. Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

8.1.1 DCF Empfang

• Standardgemäß ist der DCF-Empfang aktiviert (DCF ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.
• Bei deaktiviertem Emplang (DCF OFF) müssen Sie die Uhrzeit und das Datum manuell einstellen. Es erscheint keine Zeitzone.
• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

8.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzanenkorrektur vornehmen.
• Die Zeitzoneinkoraktur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der lunkgesteuerten Zeit unterscheidat (z.B. +1 = eine Stunde später).

8.1.3 Einstellung des Snooze-Intervals

- Im Einstellungsmodus können Sie die Dauer der Weckzeitunterbrechung (5, 10 oder 15 Minuten) einstellen.

-22--23

BOXX2 – Funkwecker mit Raumklima

8.1.4 Einstellung der Wahlanzeige

- Im Einstellungsmodus können Sie auswählen, ob neben dem Datum das Jahr, die Kalenderwoche oder die Sekunden angezeigt werden.

8.2 Weckalarm

8.2.1 Einstellung der Weckzeit

• Drücken Sie die ALARM Taste im Normalmodus, um in den Alarm-Einstellmodus zu gelangen.
• 6:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit für Alarm 1 wird auf dem Display angezeigt. Die Stundenanzeins blinkt
• Stellen Sie mit der ▲ oder ▼ Taste die Stunden ein.
• Bestätigen Sie die Eingabe mit der ALARM Taste.
• Stellen Sie mit der ▲ oder ▼ Taste die Minuten ein.
• Bestätigen Sie die Eingabe mit der ALARM Taste.
• 7:30 (Voreinstellung) oder die zuletzt eingestellte Weckzeit für Alarm 2 wird auf dem Display angezeigt. Die Stundenanzein- ge blinkt
• Stellen Sie gegebenenfalls Alarm 2 auf die gleiche Weise ein.

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 13

BOXX2 – Funkwecker mit Raumklima

8.2.2 Aktivieren/Deaktivieren des Alarms

• Zum Aktivieren von Alarm 1 und/oder 2 schleben Sie den jeweiligen ALARM Schlebeschalter nach vorne. Bei aktiviertem Alarm erschäint die Weckzeit im oberen (ALARM 1) bzw. unteren Display (ALARM 2).
• Zum Deaktivieren von Alarm 1 und/oder 2 schieben Sie den jeweiligen ALARM Schiebeschaltar nach hinten. Bei deaktiviertem Alarm erscheint OFF im oberen (ALARM 1) bzw. unteren Display (ALARM 2).

8.2.3 Aktivierung der Weckzeit für die Wochentage

• Stellen Sie mit dem ALARM-MODE Schiebeschalter den Weckrhythmus ein:
• Position 1-7: Weckzeit 1 + 2 täglich aktiviert
• Position 1-5: Weckzeit 1 + 2 von Montag bis Freitag aktiviert
• Position USER: Weckzeit 1 + 2 Samstag und Sonntag aktiviert (Voreinstellung) oder individuelle Einstellung
• Wichtiger Hinweis: Damit der Wecker klingelt, muss der Alarm aktiviert sein. Schleben Sie die ALARM Schiebeschalter 1 und 2 nach vorne.

8.2.3.1 Individuelle Einstellung der Weckzeit für alle Wochentage

• Drücken und halten Sie die ALARM Taste für 3 Sekunden im Normalmodus.
• Der oberste Wochentag (MONDAY) blinkt
• Mit der SET Taste können Sie nun auswählen, welche Weckzeit am Montag aktiviert ist.

-24--25-

BOXX2 – Funkwecker mit Raumklima

• Mit der ▲ oder ▼ Taste können Sie nun nacheinander die Wochentage ansteuern und mit der SET Taste die Weckzeiten aktivieren oder deaktivieren.
• Nach Beendigung der Eingaben bestätigen Sie die Einstellung mit der ALARM Taste.

8.3 Wecken

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Die entsprechende Weckzeit 1 oder 2 blinkt im Display. Es gibt zwei unterschiedliche Alarmtöne.
• Drücken Sie kurz auf eine beliebige Taste (außer SNOOZE/LIGHT) oder halten Sie die SNOOZE/LIGHT Taste gedrückt und der Alarm wird beendet.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton nach 2 Minuten aus.
• Wenn der Wecker klingelt, drücken Sie kurz die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 14

BOXX2 – Funkwecker mit Raumklima

- Die Hintergrundbelauchtung wird für 5 Sekunden aktiviert. Das Snooze-Symbol blinkt auf dem Display. Der Alarm wird für die eingestellte Snooze-Dauer unterbrochen.

9. Beleuchtung

• Drücken Sie die SNOOZE/LIGHT Taste. Die Hintergrundbeleuchtung wird für 5 Sekunden aktiviert.
• Schleben Sie den AUTO LIGHT ON/OFF Schlebeschalter auf ON, schaltet sich automatisch eine schwache Beleuchtung an, sobald der Lichtsensor Dunkelheit registriert.
• Um die dauerhafte Nachtbeleuchtung auszuschalten, stellen Sie den AUTO LIGHT ON/OFF Schlebeschalter auf die Position OFF

10. Pflege und Wartung

• Reinigan Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Schalten Sie das Gerät aus, wenn Sie es längere Zeit nicht verwenden. Schleben Sie den POWER ON/OFF Schiebeschalter auf OFF.
  Achtung: Die Weckelstellungen werden nicht gespeichert.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

-26--27-

BOXX2 – Funkwecker mit Raumklima

11. Fehlerbeseitigung

Problem Lösungen

Keine Anzeige auf dem Gerät	→ POWER ON/OFF Schiebeschalter auf ON schieben→ Gerät aufladen per Micro-USB Kabel
Kein DCF Empfang → ▼ Taste gedrückt halten, um den Empfang zu aktivieren→ Emplangsversuch in der Nacht abvarien→ Anderen Aufstallort für das Gerät wählen→ Uhrzeit manuell einstellen→ Beseitigen der Störquellen→ Naubinbetriebnahme des Garálas gemäß Anleitung
Wecker klingeit nicht	→ Schleben Sie die ALARM Schiebeschalter 1 und 2 nach vorne→ Aktivoren Sie den Alarm für den Wochontag(siehe Aktivierung der Weckzeit für die Wochenlage)

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 15

BOXX2 – Funkwecker mit Raumklima

12. Entsorgung

Diasas Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bastandtails hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweitgerecht über die eingerlichteten Sammelsysteme.

Entsorgung des Elektrogeräts

Achtung! Diesas Gerät enthält einen Akku, der fest eingebaut ist und nicht entnommen worden kann, ohne das Gehäuse zu zerstören. Ein unsachgemäter Austbau stellt ein Sicherheitsrisiko dar. Geben Sie das Gerät unge- öffnet bei der Sammelstelle ab, die Gerät und Akku fachgerecht entsorgt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Algeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweitgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgaräten abzugeben. Beachten Sie die aktuell geltenden Vorschriften!

-28--29-

BOXX2 – Funkwecker mit Raumklima

WARNUNG!

Explosionsgefahr bei lithiumhaltigen Batterien

- Bei lithiumhaltigen Altbatterien und Akkus (Li=Lithium) besteht hohe Brand- und Explosionsgefahr durch Hitze oder mechanische Beschädigungen mit möglichen schwerwiegenden Folgen für Mensch und Umwelt. Achten Sie besonders auf die ordnungsgemäße Entsorgung.

13. Technische Daten

Spannungsversorgung Integrierter LI-Ion Akku

Kapazität / Energie 3,7V / 1200mAh

Ladestromquelle Micro-USB 5V DC min 500mA

Zubehör Ladekabel (USB zu Micro-USB)

Aufladezelt Ca. 4 Stunden

Akkulaufzeit Bis zu 6 Monate (Nachtbeleuchtung aktiv und eine Alarmierung pro Tag)

Messbereich Temperatur 0 °C... +50°C

Genauigkeit Temperatur ±1.0 °C bei 0 °C...39 °C ansonsten ±2 °C

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 16

BOXX2 – Funkwecker mit Raumklima

D

Messbereich Luftfauchtigkeit 10...99%RH

Genauigkeit Luftfeuchtigkeit ±5%@25°C, 31...84%RH

Gehäusemaße: 138 x 52 x 72 mm

Gewicht: 205 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklagung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagen typ 60.2562 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce

www.lfa-dostmann.de E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland 08/21

-30--31-

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 17

GB

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 18

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 19

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 20

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 21

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 22

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 23

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 24

www.lfa-dostmann.de E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Germany 08/21

-46--47-

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 25

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 26

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 27

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 28

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 29

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 30

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 31

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 32

www.lfa-dostmann.de E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Allemagne 08/21

-62--63-

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 33

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 34

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 35

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 36

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 37

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 38

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 39

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 40

TFA No. 60.2562.01GB Anleitung 18.08.2021 16:57 Uhr Seite 41

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 42

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 43

NL

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 44

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 45

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 46

13. Technische gegevens

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 47

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 48

E

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 49

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 50

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 51

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 52

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 53

TFA_No. 60.2562.01GB_Anleitung 18.08.2021 16:57 Uhr Seite 54
