MANUAL DE USUARIO BOXX2 60.2562.01.GB TFA

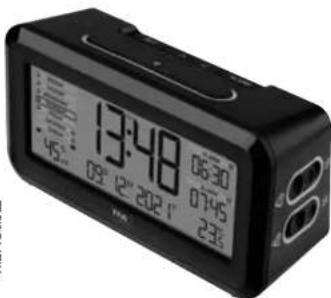

BOXX2 - Despertador radiocontrolado con clima interior

Estas Instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radicoleíctrico 60.2562 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-destmann.de/service/downloads/re

Instrucciones de uso

Instruction manuals

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

13:48 06:30 07:45 23% 45° 03° 12° 202.1° 23%

TFA®

E Instrucciones de uso

E

Muchas gracias por haber adquirido este dispositivo de TFA.

Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
• Las instrucciones de uso se adjuntan al dispositivo o se pueden descargar en la página web:
  www.tfa-dostmann.de/en/service/downloads/instruction-manuals
• No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

BOXX2 – Despertador radiocontrolado con clima interior

E

1. Entrega

- Despertador radiocontrolado • Cable micro USB

- Instrucciones de uso

2. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Indica todos los días de la semana (en inglés) con resaltado el día actual
• Dos alarmas activables individualmente para todos los días de la semana
• Función snooze con intervalo de reposo ajustable
• Temperatura interior y humedad del ambiente
• Fecha opcionalmente con año, semana del calendario o segundos
• Iluminación de fondo automática con sensor de luz
  • Interruptor ON/OFF
• Bateria integrada para recargar mediante cable Micro USB (incluido)

3. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo dis-
  tinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.

BOXX2 - Despertador radiocontrolado con clima interior

:Precauclón!

Pelligro de muerte por descarga eléctrica!

• Conecte el dispositivo a través del cable USB solo a una fuente de alimentación USB adecuada, como un ordenador, un cargador USB o un concentrador USB con salida de carga (5V DC, min. 500mA).
• El dispositivo no debe tener contacto con agua o humedad.
• No cargue el dispositivo si la carcasa está dañada.
• Cargue el dispositivo fuera de alcance de las personas (también niños) que no puedan evaluar los riesgos con el manejo de dispositivos eléctricos.
• Desconecte el dispositivo inmediatamente de la fuente de alimentación de carga si se produce perturbación.

¡Precaución!

¡Riesgo de lesiones!

• ¡Peligro de explosión e incendio! No tire la batería al fuego, no la cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión.
• La batería no puede ni debe ser desmontada por si misma. Si esta se cambia de forma incorrecta, existe riesgo de explosión. Si es necesario desmontaria para su reparación o reciclaje se puede obtener, de personal cualificado, instituciones en [e-mail] si fuera necesario para reparar o reciclar el producto.

BOXX2 – Despertador radiocontrolado con clima interior

E

¡Advertencias Importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas. Evite las radiaciones solares directas.
• El dispositivo no es resistente a la rotura. Al caer podrían soltarse piezas.

5. Componentes

A: Pantalla LCD (Fig. 1):

A 1: Zona horaria A 2: Hora
A 3: Símbolo de recepción DCF A 4: Símbolo de snooze
A 5: Símbolo de la pila A 6: Alarma 1
A 7: Hora de alarma 1 o OFF A 8: Alarma 2
A 9: Hora de alarma 2 o OFF A 10: Temperatura interior
A 11: Año, semana del calendario o segundos A 12: Fecha
A 13: Humedad Interior A 14: Indicación del día de la semana

A 15: Simbolo de alarma activa para la hora de alarma 1 ese día de la semana

A 16: Símbolo de alarma activa para la hora de alarma 2 ese día de la semana

BOXX2 - Despertador radiocontrolado con clima interior

B: Teclas (Fig. 2-4):

B 1: Tecla SNOOZE/LIGHT
B 3: Tecla ▲
B 5: Tecla ALARM
B 7: Interruptor deslizante ALARM 2
B 9: Interruptor deslizante POWER ON/OFF

B 2: Tecla SET
B 4: Tesla ▼
B 6: Interruptor deslizante ALARM 1
B 8: Interruptor deslizante ALARM-MODE
B 10: Interruptor deslizante AUTO LIGHT ON/OFF

C: Cuerpo (Fig. 2+4):

C 1: Sensor de luz C 2: Conexión USB 5V
C 3: Lâmpara indicadora LED

1. Carga

2. El símbolo de la batería aparece cuando se va a cargar la batería (capacidad <15%).

3. Cargue el dispositivo inmediatamente para mantener la duración de la batería
4. Inserte el cable USB suministrado con el enchufe micro USB en la abertura provista. Conecte el dispositivo a través del
   cable USB solo a una fuente de alimentación USB adecuada.
5. No aplique fuerza al conectar el enchule de USB. On enchule USB encaja solamente en una orientacion en el puerto USB.
6. Para cargar completamente, deje el dispositivo conectado durante aproximadamente 4 horas.
7. La lampara LED indica que la batería se carga. En cuanto el dibó LED se apaga la batería esta cargada completamente.

BOXX2 - Despertador radiocontrolado con clima interior

• Desconecte el dispositivo de la fuente de alimentación de carga.
• No deje al dispositivo conectado a la fuente de carga, cuando la pila éste completamente cargada, esto puede acortar la
  duración de la batería

• Recargue la batería cada sels meses. Incluso si no lo crea necesario.

• Puesta en marcha

• Cargar completamente antes del primer uso.

• Deslice el interruptor deslizante POWER ON/OFF a la posición ON.
• Se emite una señal acústica corta y todos los segmentos se muestran brevemente.
• La Iluminación del fondo se enclende brevemente.

7.1 Recepción de la hora radiocontrolada
- El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha reciclido el código de horario después 3 - 7 minutos se muestra la hora controlada por radio, la fecha, el día de la semana actual y el símbolo de recepción DCF aparecen constantemente en la pantalla.
- Puede comenzar la Inicialización manualmente.
- Mantenga pulsada la tecla ▼ durante 3 seg.
- El símbolo de recepción DCF parpadea.
- Interrumpa el proceso de recepción pulsando de nuevo la tecla ▼. El símbolo de recepción DCF desaparece.

BOXX2 - Despertador radiocontrolado con clima interior

• La recepción de la señal DCF se llevará a cabo diariamente a las 1:00, 2:00 y 3:00 de la mañana. Si no tiene éxito la recepción, el siguiente intento de recepción se lleva a cabo de forma automática la próxima hora (hasta 2 veces).
• Hay 3 tipos de símbolos recibidas:

Simbolo parpadea – recepción activa

Símbolo se detiene - recepción exitosa

Ningún símbolo – ninguna recepción / el tiempo se ha alustado manualmente

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. e), debido a Interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente. El simbolo de la recepción DCF desaparece y el reloj funciona como un reloj normal de cuarzo (véase Ajustas manuales).

Indicaciones para la recepción de la hora radiocontrolada

• La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77.5 kliz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produca automáticamente.
• Evite la proximidad a otros dispositivos eléctricos (ordenadores, televisores radioteléfonos) y objetos metálicos macizos. En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentemente más débil. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

-98--99-

BOXX2 - Despertador radiocontrolado con clima interior

- Por las noches las alteraciones atmosfáricas suelen ser reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a.1 segundo.

8. Manejo

8.1 Ajustes manuales

• Mantenga pulsada la tecla SET durante tres segundos para acceder al modo de ajuste.
• El primer valor ajustable parpadea en la pantalla.
• Puede utilizar la tecla ▲ o ▼ para realizar el ajuste deseado
• Pulse la tecla SET para confirmar el ajuste y pasar al valor siguiente.

• La sucesión se indica como sigue:

• Recepción DCF ON/OFF (nivel preseleccionado: DCF ON)

• Zona horaria -12/+12 (nivel preseleccionado: ZONE 0H)
• Duración snooze 5/10/15 minutos (nivel preseleccionado: ZZ 05)
• Aljuste de la pantalla opcional: Año (Y), semana del calendario (CW) o segundos (SEC), (nivel preseleccionado: Y)
• Horas, minutos
• Año, mes, día

- Mantenga pulsada la tecla ▲ o ▼ en el modo de ajuste, accederá a la pasada rápida. El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

BOXX2 - Despertador radiocontrolado con clima interior

8.1.1 Recepción de DCF

• De manera predeterminada, la recepción DCF es activada (DCF ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.
• Con la recepción desactivada (DCF OFF) debe ajustar la hora y la fecha manualmente. No aparece ninguna zona horaria.
• Si la recepción de la señal de radio es activada y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

8.1.2 Ajuste de la zona horaria

- En el modo de ajuste puede ajustar la corrección de la zona horaría.

- La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

8.1.3 Ajuste del intervalo de snooze

- En el modo de ajuste puede ajustar la duración del intervalo de repetición de alarma (5, 10 o 15 minutos).

8.1.4 Ajuste de la pantalla opcional

- En el modo de ajuste, puede elegir si se muestra el año, la semana del calendario o los segundos junto a la fecha.

-100--101-

BOXX2 – Despertador radiocontrolado con clima interior

8.2 Alarma despertador

8.2.1 Ajuste manual de la alarma

• Pulse la tecla ALARM en el modo normal para acceder al modo de ajuste de la alarma.
• 6:00 (nivel preseleccionado) o la indicación de la última hora de la alarma 1 se muestran en la pantalla. La indicación de la hora parrada en la pantalla.
  • Aiuste las horas con la tecla ▲ p ▼.
• Confirme la entrada con la tecla ALARM.
• Ajuste los minutos con la tecla ▲ o ▼.
• Confirme la entrada con la tecla ALARM.
  7:30 (nivel preseleccionado) o la indicación de la última hora de la alarma 2 se muestran en la pantalla. La indicación de la hora parpades en la pantalla.
• Dado el caso, introduzca de la misma manera la segunda hora de alarma (ALARM 2).

8.2.2 Activar/desactivar la función de la alarma

• Para activar la alarma 1 y/o 2, deslice el respectivo interruptor ALARM hacia adelante. Cuando la alarma ésta activada, la hora de la alarma aparece en la pantalla superior (ALARM 1) o en la pantalla inferior (ALARM 2).
• Para desactivar la alarma 1 y/o 2, deslice el respectivo interruptor ALARM hacia atrás. Cuando la alarma ésta desactivada, OFF aparece en la pantalla superior (ALARM 1) o en la pantalla inferior (ALARM 2).

BOXX2 – Despertador radiocontrolado con clima interior

8.2.3 Activación de la alarma durante los días de semana

- Ajuste el ritmo de despertador con el interruptor deslizante ALARM-MODE:

- Posición 1 a 7: Hora de despertar 1+2 activado diariamente.

- Posición 1 a 5 :Hora de despertar 1+2 activado de lunes a viernes.

- Posición USER: Hora de despertar 1+2 sábado y domingo activado (predefinido) o ajuste individual.

- Nota importante: Para que la alarma suene tiene que estar activada. Deslice el interruptor ALARM 1 y 2 hacia adelante.

8.2.3.1 Ajuste individual de la alarma durante todos los días de la semana

• Mantenga pulsada la tecla ALARM durante tres segundos en el modo normal.
• El primer día de la semana (MONDAY=LUNES) parpadea.
• Con la tecla SET le permite seleccionar la hora de alarma el lunes.

Ninguna

alarma

-102--103-

BOXX2 - Despertador radiocontrolado con clima interior

• Con la tecla ▲ o ▼ puede cambiar entre los días de la semana y con la tecla SET activar o desactivar las horas de alarma.
• Después de completar las entradas, confirme la configuración con la tecla ALARM.

8.3 Al despertar

• Con la alarma activada, el despertador comienza a sonar, cuando se ha alcanzado la hora de la alarma establecida. La hora de alarma correspondiente 1 o 2 parpadea en la pantalla. Hav dos sonidos de alarma diferentes.
• Pulse cualquier tecla brevemente (excepto la tecla SNOOZE/LIGHT) o mantenga pulsada la tecla SNOOZE/LIGHT y la función de la alarma se termina.
• Si no se interrumpe la alarma, el tono de alarma creciente se apaga automáticamente después de 2 minutos.
• Cuando suene el despertador, pulse la tecla SNDOZE/LIGHT brevemente para activar la función de snooze.
• La Iluminación de fondo se activa durante 5 segundos. El símbolo snooze parpadea en la pantalla. El sonido de la alarma se interrumpa durante el tiempo ajustado.

9. Iluminación

• Pulse la tecla SNOOZE/LIGHT. La iluminación de fondo se activa durante 5 segundos.
• Deslice el interruptor AUTO LIGHT ON/OFF a la posición ON, en cuanto el sensor de luz registra la oscuridad, se enclende automáticamente una iluminación débil.
• Para desactivar la iluminación de noche, deslice el interruptor deslizante AUTO LIGHT ON/OFF en la posición OFF.

BOXX2 - Despertador radiocontrolado con clima interior

10. Cuidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• Apague el dispositivo si no lo va a utilizar por un largo período de tiempo. Deslice el interruptor deslizante POWER ON/OFF a la posición OFF. Atención: los ajustes del despertador no se guardan.
• Mantenga el dispositivo en un lugar seco

11. Averias

Problema Solución

Ninguna indicacióndel dispositivo → Cargar mediante un cable micro-USB	→ Doslice el interruptor deslizante POWER ON/OFF a la posición ON.
Ninguna recepción de DCF	→ Mantenga pulsada la tecla ▼ para activar la recepción
	→ Intentar la recepción de noche
	→ Elegir otro lugar para el dispositivo
	→ Ajustar la hora manualmente.
	→ Elimine las fuentes de interferencia.
	→ Vuelva a la puesta en marcha del dispositivo de acuerdo a las instrucciones

-104--105-

BOXX2 - Despertador radiocontrolado con clima interior

El despertador no suena

→ Deslice el interruptor ALARM 1 y 2 hacia adelante

→ Activar la alarma para el día de la semana

(véase: Activación de la alarma durante los días de semana)

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, dirijase al establecimiento donde adquirió el producto.

12. Eliminación

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente.

Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos.

Eliminación de los dispositivos eléctricos

¡Atención! Este dispositivo incluye una batería fija y no se puede extraer sin destruir la carcasa. Una utilización inadecuada constituye un riesgo para la seguridad. Deje el dispositivo sin abrir en el punto de recogida, donde el dispositivo y la batería se desecharán adecuadamente.

Esta dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

BOXX2 - Despertador radiocontrolado con clima interior

No deseche esta producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreitado para que sea eliminado de manera respetuosa con el medio ambiente. Tenga en cuenta las normas vigentes actuales.

:Advertencia!

Riesgo de explosión de las pilas que contienen litlo

- Las pilas y baterlas usadas que contienen lltio (Li=ltio) presentan un elevado riesgo de incendio y explosión debido al calor o daños mecánicos, con posibles consecuencias graves para las personas y el medio ambiente. Preste especial atención a la eliminación correcta.

13. Datos técnicos

Alimentación de tensión Pila recargable Li-Ion integrada

Capacidad / energía 3,7V / 1200mAh

Fuente de alimentación Micro-USB 5V DC min 500mA

Avios Cable de carga (USB/micro USB)

Tiempo de cargar Aproximadamente 4 horas

-106--107-

BOXX2 - Despertador radiocontrolado con clima interior

Ciclo de duración Hasta 6 meses (iluminación para la noche activa y una alarma por día)

Gama de medición

temperatura 0 °C... +50°C

Precisión de la temperatura ±1.0 °C a 0 °C...39 °C si no ±2 °C

Gama de medición

humedad del aire 10...99%RH

Precision

humedad del aire ±5%@25°C, 31...84%RH

Dimensiones de cuerpo 138 x 52 x 72 mm
