BEDIENUNGSANLEITUNG ZVC400 Yealink

Schrauben (x8), Montagebügel (x2)

Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen.

2 Anleitung für die Hardware-Schnittstelle

① LED-Anzeige: zeigt die unterschiedlichen Status des AV-Hubs an.
② USB-A Anschluss
③ USB-B Anschluss
4 VC-Hub / Kamera-Anschluss
⑤ RCA-Eingang: Anschluss an ein Audio-Eingangsgerät über ein RCA-Kabel.

⑥ RCA-Ausgang: Anschluss an ein Audio-Ausgangsgerät über ein RCA-Kabel.
⑦ 6.3m Line in
8 6.3m Line out
⑨ DC48V: Anschluss an das Netzteil.

3 Anleitung für die LED-Anzeigen

	LED-Status	Beschreibung
• Mit MVC-Endpunkt verbinden	LED-Anzeige aus	Der AV-Hub ist ausgeschaltet.
	Dauerhaft rot	Die AVHub ist im Sleep-Modus.Nach dem Anschalten des AV-Hubs wurde der PC nicht verbunden.
	Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.
	Dauerhaft orange	Das AV-Hub ist eingeschaltet.
	Schnell orange blinkend	Die Firmware des AV-Hubs wird aktualisiert.
	Dauerhaft grün	Der AV-Hub in Betrieb.
	LED-Status	Beschreibung
• Mit VCS-Endpunkt verbinden	LED-Anzeige aus	Der AV-Hub ist ausgeschaltet oder wird heruntergefahren.
	Dauerhaft rot	Der AV-Hub ist im Bildschirmschoner- oder Ruhemodus.Nach dem Anschalten des AV-Hubs wurde der VCS-Endpunkt oder der PC nicht verbunden.
	Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.Die Firmware des AV-Hubs wird aktualisiert.
	Dauerhaft grün	Der AV-Hub ist in Betrieb.
	Blinkt schnell grün	Stellen Sie die Lautstärke ein oder schalten Sie das AV-Hub-Gerät auf Stumm
	Dauerhaft orange	Das AV-Hub ist eingeschaltet.

4 Anwendbare Geräte

Anwendbarer Endpunkt: Endpunkte der Serien VCS / MVC

Verwendbare Zusatzgeräte: VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

IMöchten Sie mehr über das VCM34 erfahren, lesen Sie bitte die VCM34-Kurzanleitung.

IMöchten Sie mehr über das UVC86 erfahren, lesen Sie bitte die UVC86-Kurzanleitung.

IMöchten Sie mehr über das VCM38 erfahren, lesen Sie bitte die VCM38-Kurzanleitung.

IMöchten Sie mehr über das UVC84 erfahren, lesen Sie bitte die UVC84-Kurzanleitung.

IMöchten Sie mehr über das MSpeaker II erfahren, lesen Sie bitte die MSpeaker II-Kurzanleitung.

5 Installation des AV-Hubs

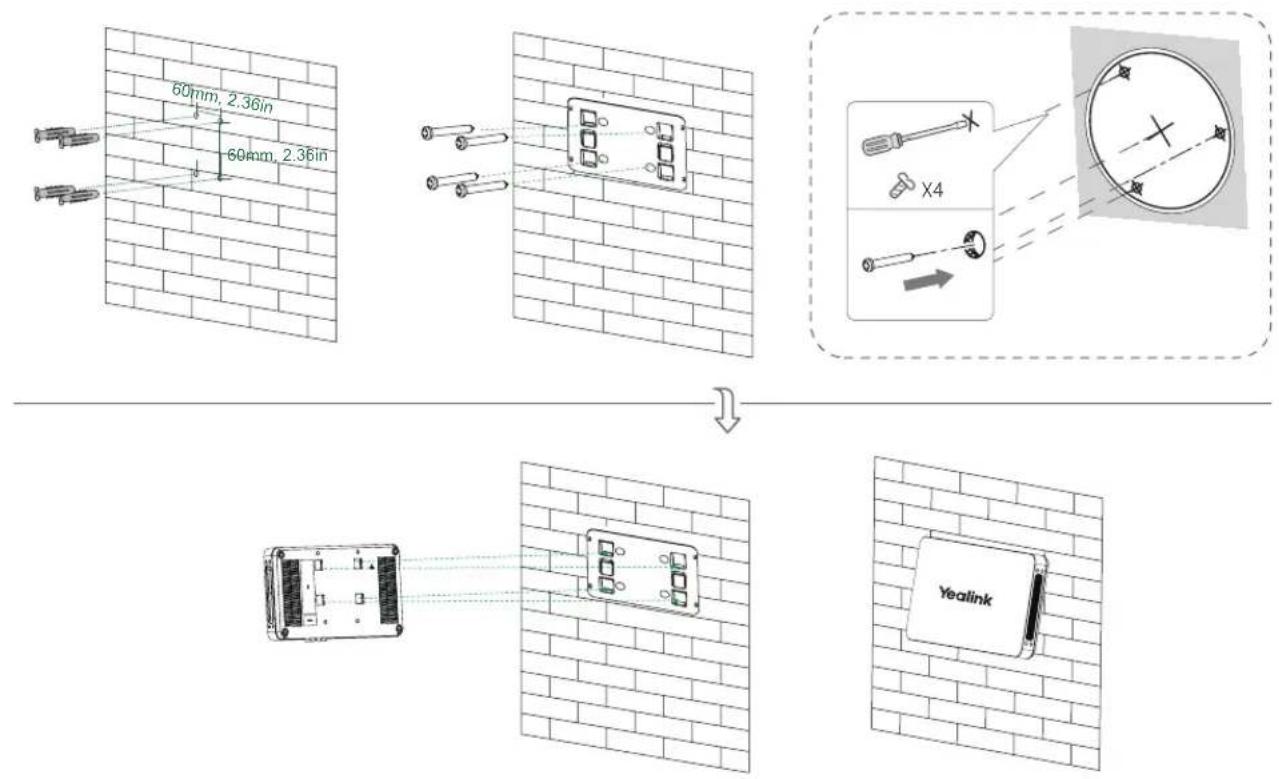

• Wandmontage

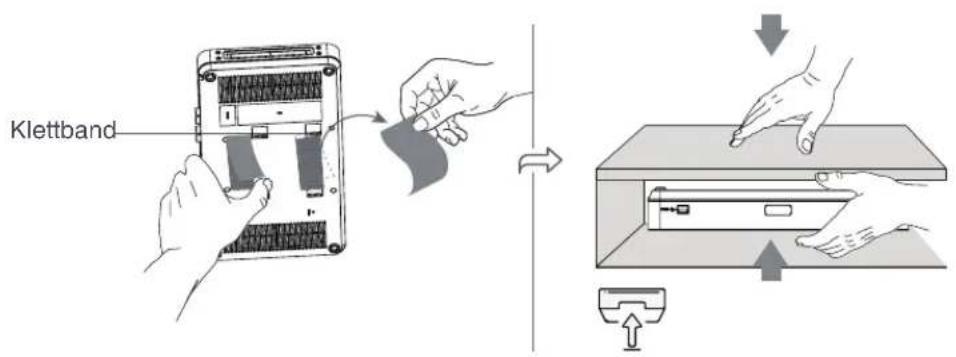

- Unter dem Tisch anbringen

- Auf einen Schreibtisch stellen

26

• Montage in einem Rack

① Bringen Sie die Montagebügel an den Seiten des AV-Hubs an.

② Schieben Sie den AV-Hub in das Rack und schrauben Sie ihn fest.

Das verwendete Rack muss ein 19-Zoll-Rack-System entsprechend der IEC 60297 sein. Im Lieferumfang sind keine Schrauben enthalten.

6 Endpunktverbindung

Der AV-Hub kann je nach Bedarf auf zweierlei Arten verbunden werden: VCS- oder MVC-Endpunkt.

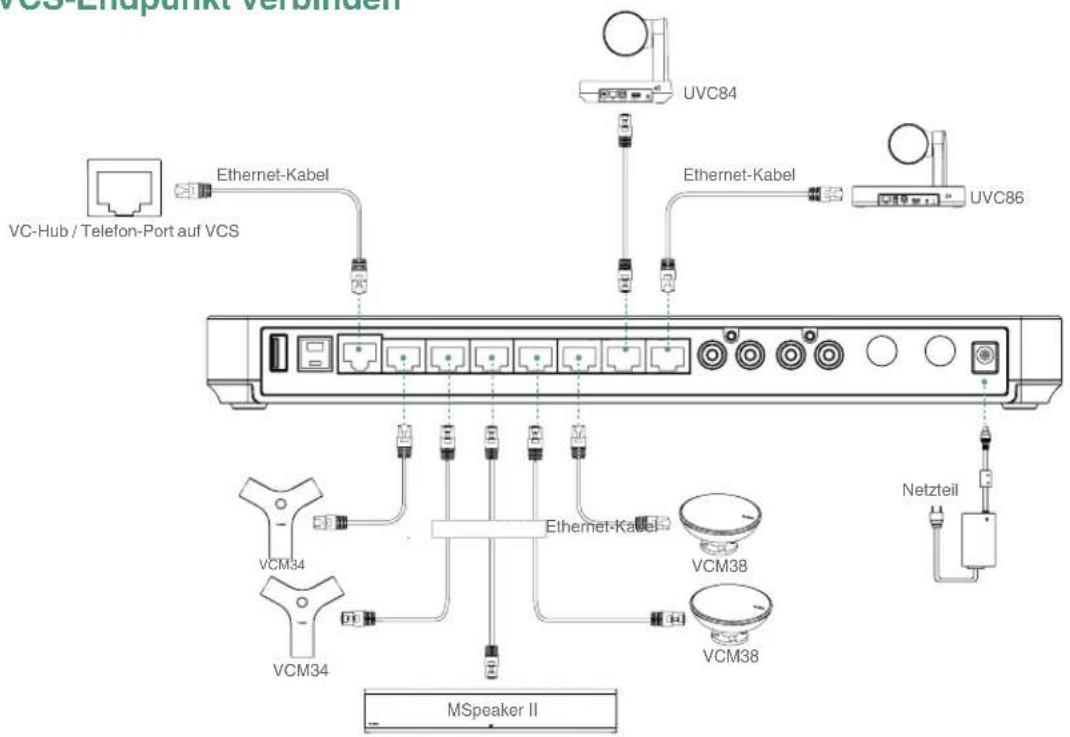

• Mit VCS-Endpunkt verbinden

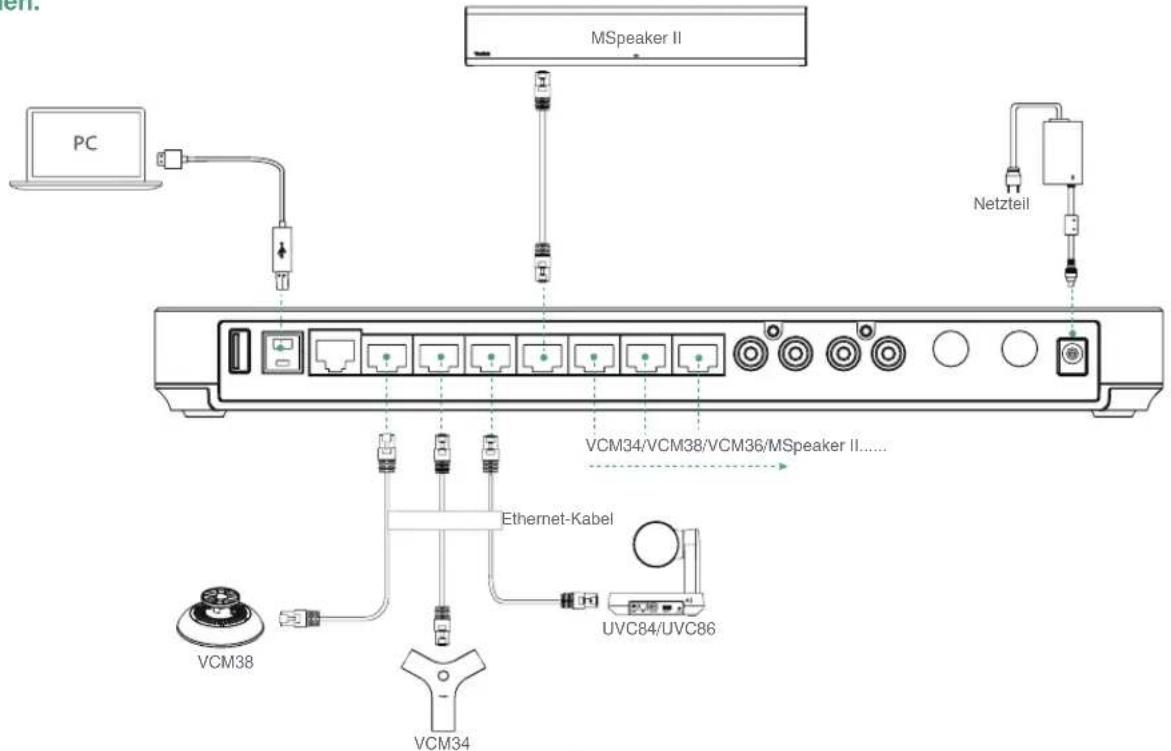

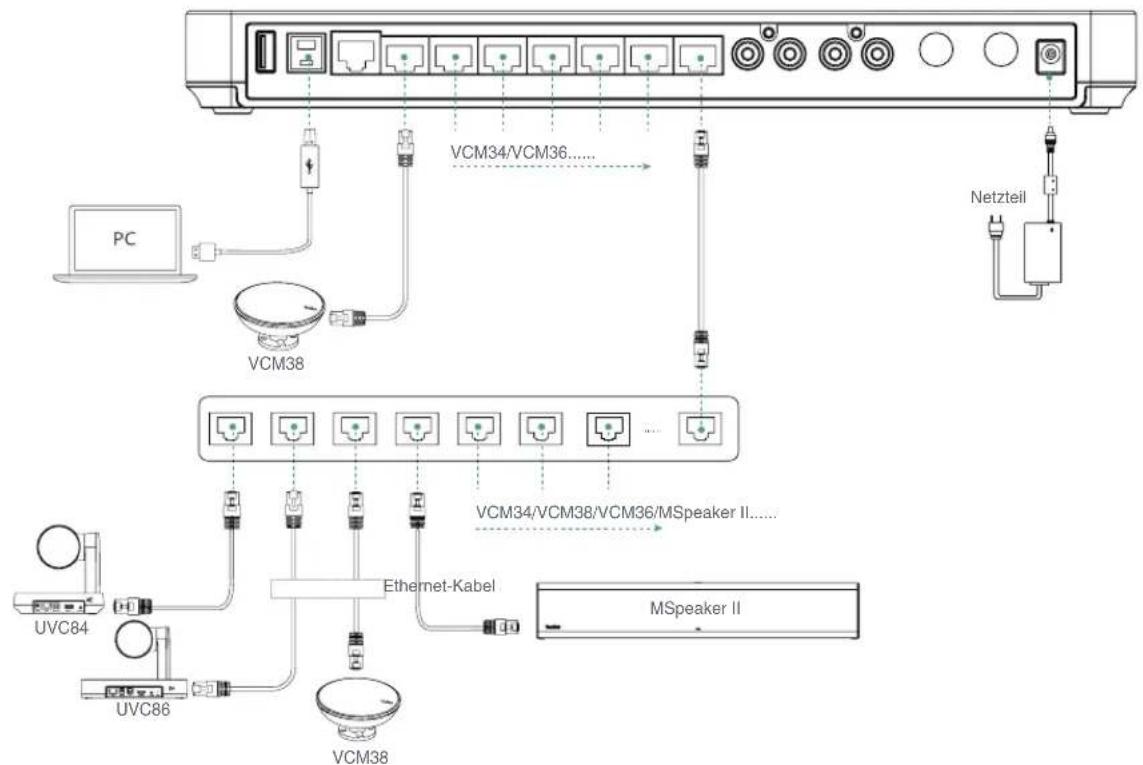

• Mit MVC-Endpunkt verbinden

Wenn Sie UVC84/UVC86/MSpeaker II direkt an den AVhub anschließen, muss die Gesamtzahl der Verbindungen kleiner oder gleich 4 Geräte sein. Wenn die Gesamtzahl der Verbindungen 4 Geräte überschreitet, müssen Sie einen PoE-Switch anschließen und andere Schnittstellen können mit kabelgebundenen Mikrofonen verbunden werden.

• Mit MVC-Endpunkt verbinden

Benötigen Sie mehre VCH-Anschlüsse des AV-Hubs können Sie den AV-Hub über einen PoE-Schalter verbinden.

1 Contenu du pack

AVHub Câble Ethernet 7,5 m Support de fixation Câble USB 2,5 m

Velcro (x2)

Betriebsumgebungstemperaturen

- Betriebstemperatur: -10 bis 50 °C

- Fischlärk Lümmelässchlag, 5.40 Des 3A / M1 (Konzernkalkonärks)

Lagette Garantle

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemungsbuch verwendet wird. Wir sind wieder für Schäden oder Verluste haltbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haltbar für Probleme mit dem Weink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haltbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

— ist das Symbol für DC-Spannung

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] werden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!

Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Branden, Stromschlag und anderen Verletzungen immer befolgt werden.

Allgemeine Vorschriften

• Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die
  Situation im Betrieb.
• Halten Sie das Gerät während der Lagerung, dem Transport und dem Betriebs stets sauber und trocken.
• Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Sturze des Gerats.
• Versuchen Sie nicht das Gerät eigenständig zu demonieren. Wenden Siesich im Falle von Mängeln an das zuständige
  Waltungszenter für eine Reparatur.
  •Ohne vorhenge schriftliche Zusammenhang durch weder Übermittenten nach Einzsperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.
• Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Gerats. Die gesetzlichen Rechte

Dritter müssen ebenfalls beachtet werden.

Umyellyorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie des Gerät nicht direkter Sonneneinstrenlung aus
  • Hallen Sie das Gerät trocken und frei von Staub.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund

• Bitte logen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich
  sind.

• Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu
  gewährleisten.

• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gumminaterialien
  aut.
• Hallen Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.
• Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem
  Mikrowenherd oder einem Kühlschrank.

A Betriebsvorschriften

Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.
Lassen Sie kein Kind mit dem Gerät oder einem Zubenorteil spielen, da Kleinteile verschluckt werden können.
Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereitgestellt oder genohmigt wurde
Die Stromversorgung des Geräts muss den Anforderungen der Eingangsspannung des Gerätes entsprechen. Bitte verwenden
Sie ausschließlich den bereitgestellten Überspannungsschutz an der Steckdose.
Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hande vollständig trocken sind.

• Verschüften Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.
  • Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen
  Kann.
• Schulden Sie das Geral der Gemina aus und hohen Sie ist von der Sachinversorgung. Zahlen Sie das Meitzkabel und das ADF, Tulsted Polk Kohel (Festechzaholt zußformendung eines Bilanzhöse.
• Hube Limited für Huser (Fandetzerlöse), zur Verbindung einzu Erwerträge.
• Mann des Gesamt Linnens Zeit ungesetzt bleibt, tragen Sie er uns der Strassegerungen und machen Sie den Netzentraler
• Welt das Gelda, fängere Zeit ungenutz, bleibt, föllen die bei vor der Credite Verzorgung und Zahlen die den Nezwecken.
• Waren Dauke oder vermittelte Ostenhöhe oder Ostenhöhe aus dem Ostenhöhe, wenn Sie das Ostenhöhe auf das
• Wert Hessen über angeschaffene, das abzücksch. Ist der Zuschutz wird sich durch ausfallen, wenn hier. Die Jahr erwart aber von der Stromwernung und ziehen Sie das Netzkahl. Werden Sie sich an das annahende Wertnerscenter für eine Renaratur
• Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräls ein, die kein Bestandel des Produktes
  oder ein Zubehorteil sind
• Schließen Sie zuernst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel
  nicht, bis nicht alle anderen Kabel entfernt wurden.

Beizigungsworschriften

• Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.
• Vorwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräls.
  •Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem
  elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entspragen können

Pernkarton Kunststoffverdeckung und Baufelle des Gerätes können im Einklans mit den seltenden Vorschriften

in Ihrem Land ververlet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deron Nichtbezahlung kann eine Duße oder Verfolgung gemäß dem gellenden Rechl nach sich ziehen Die

durchschnittene Millionen auf dem Garst herautet, dass das Garst am Ende seiner Nutzurnehmer zu einer

sreziellen Elektroschroftsammelsteile mehracht und vom Hausmill gesondert verarbeitet werden muss.

Echlerbehebung

Die Einheit kann das Yeslink Gerät nicht mit Strom versorgen.
Es gibt Probleme mit dem Stockeranschluss
1. Reinigen Sie den Stecker mit einem trockenen Tuch
2. Schließen Sie ihn an einer anderen Steckdose an
Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.
1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs
Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.
1. Schließen Sie das Kabel richtig an.
Des Kabel lässt sich nicht richtig anschließen.
1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.
2. Verwenden Sie die richtige Stromversorgung
Es befindet sich möglicherweise Staub etc. im Port
1. Reinigen Sie den Port.
Selzen Sie sich bei weiteren Frauen mit Ihrem Händler oder Ihrer anerkannten Servicostelle in Vortindunn
