| Produkttyp | Vierfach-Transmodulator DVB-S/S2 - DVB-T (UFOcompact plus) |
| Marke | Kathrein |
| Modell | UFO 834 |
| Abmessungen (H x B x T) | 265 x 36 x 220 mm |
| Gewicht | 1,16 kg |
| Stromversorgung | 12 V DC, Stromaufnahme typ. 14 W |
| Anzahl SAT-ZF-Eingänge | 4 x F-Stecker, 75 Ω |
| Eingangsfrequenzbereich | 950…2150 MHz |
| DVB-S-Demodulation | QPSK, Datenrate 2…45 MS/s, Roll-off 35% |
| DVB-S2-Demodulation | QPSK/8PSK, Datenrate 1…34 MS/s (QPSK) / 1…28,9 MS/s (8PSK), Roll-off 20/25/35% |
| Anzahl DVB-T-Ausgänge | 4 Kanäle, Modus 2k |
| Ausgangsfrequenzbereich | 47…1006 MHz (Feineinstellung in 125-kHz-Schritten) oder 47…86/110…862 MHz (Kanalliste) |
| Ausgangspegel | 97 dBµV, einstellbar von -20 dB (in 0,5-dB-Schritten) |
| COFDM-Konstellation | QPSK, 16 QAM, 64 QAM |
| Schutzintervall | 1/4, 1/8, 1/16, 1/32 |
| Code-Rate (FEC) | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Datenschnittstelle | 800 Mbit/s netto (Basisband) |
| Steuerschnittstelle | 12 Mbit/s |
| DiSEqC | DiSEqC™ 1.0, Umschaltung V/H, niedriges/hohes Band, Sat-Position A/B/C/D |
| Temperaturbereich | -20…50 °C |
| Thermischer Schutz | Abschaltung bei > 70 °C |
| Wartung und Reinigung | Keine besondere Wartung; mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden. |
| Sicherheit | Nur in trockenen Räumen verwenden; Erdungsvorschriften der Anlage beachten. |
| Ersatzteile und Reparierbarkeit | Kontaktieren Sie den Kundendienst von Kathrein. Keine Ersatzteile im Lieferumfang enthalten. |
| Allgemeine Informationen | Die Steuersoftware USW 800 ist für die Konfiguration erforderlich. Vollständige Anleitung verfügbar unter www.kathrein.de. |
Häufig gestellte Fragen - UFO 834 KATHREIN
Benutzerfragen zu UFO 834 KATHREIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audio-/Video-Konverter kostenlos im PDF-Format! Finden Sie Ihr Handbuch UFO 834 - KATHREIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UFO 834 von der Marke KATHREIN.
BEDIENUNGSANLEITUNG UFO 834 KATHREIN
KATHREIN Digital Systems GmbH ■ Anton-Kathrein-Straße 1-3 ■ 83022 Rosenheim ■ Germany
Rosenheim, 31.03.2019
KATHREIN Digital Systems GmbH
Anton-Kathrein-Straße 1–3
83022 Rosenheim
Germany
www.kathrein-ds.com
info@kathrein-ds.com

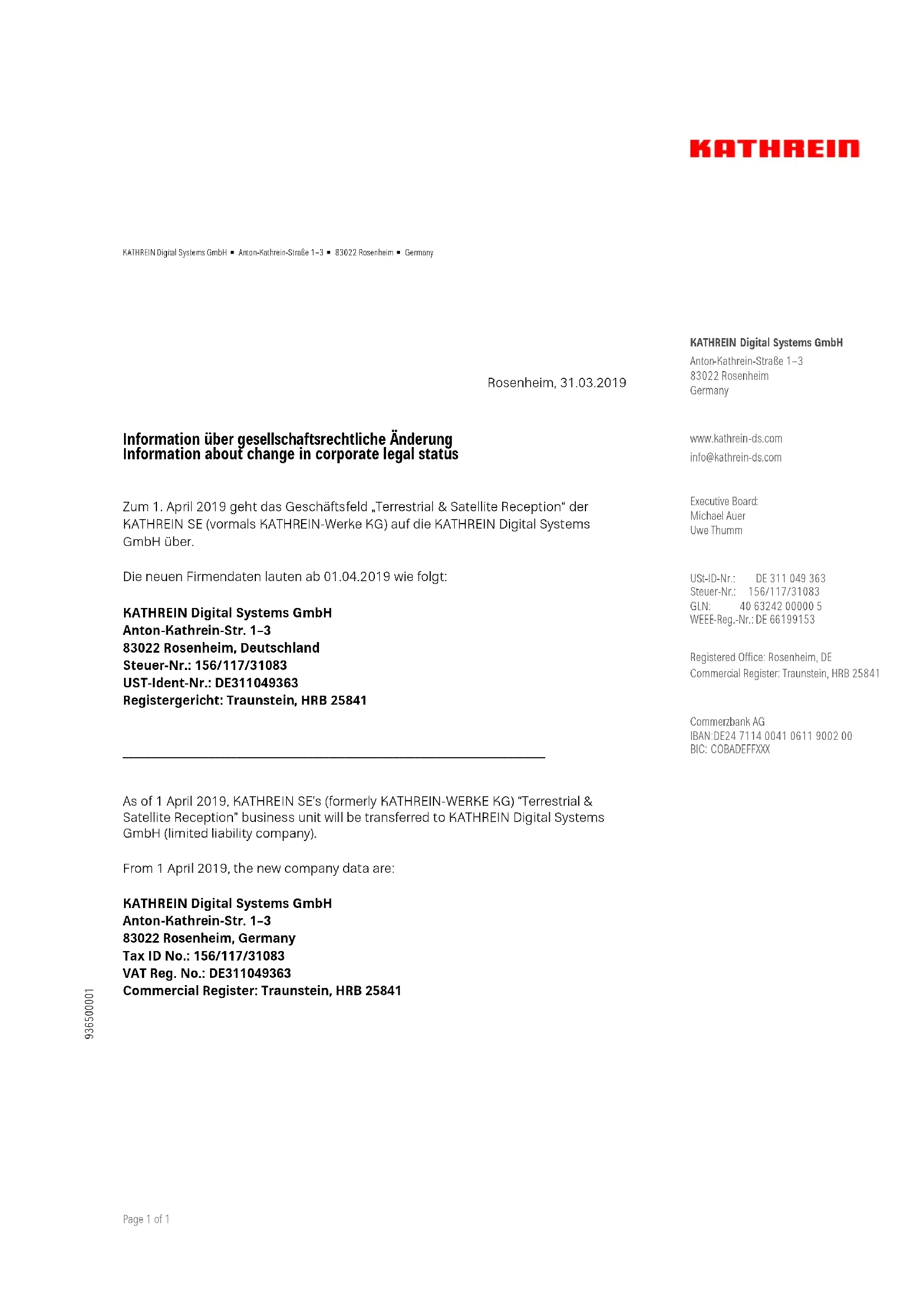

Information über gesellschaftsrechtliche Änderung Information about change in corporate legal status
Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception“ der KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems GmbH über.
Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:
KATHREIN Digital Systems GmbH
Anton-Kathrein-Str. 1-3
83022 Rosenheim, Deutschland
Steuer-Nr.: 156/117/31083
UST-Ident-Nr.: DE311049363
Registergericht: Traunstein, HRB 25841
Executive Board:
Michael Auer
Uwe Thumm
USt-ID-Nr.: DE 311 049 363
Steuer-Nr.: 156/117/31083
GLN: 40 63242 00000 5
WEEE-Reg.-Nr.: DE 66199153
Registered Office: Rosenheim, DE
Commercial Register: Traunstein, HRB 25841
Commerzbank AG
IBAN:DE24 7114 0041 0611 9002 00
BIC: COBADEFFXXX
VAT Reg. No.: DE311049363
Commercial Register: Traunstein, HRB 25841
Merkmale
■ 4fach-Transmodulator DVB-S/-S2 – DVB-T (QPSK/8PSK – COFDM)
■ Flexibler Basisband-Datenaustausch mit Nachbarmodulen wie z. B. UFZ 896 zur Entschlüsselung
■ Herausragende Daten durch Direktumsetzung als FPGA-Lösung
■ Vier Sat-ZF-Eingänge mit DiSEqC™1.0-Funktionalität für Sat-Multischalter, fl exibel auf die vier Frontends verteilbar
■ Umfangreiche Basisband-Signalverarbeitung mit z. B. erweiterter Programmfi Iter-Funktionalität
■ Vier DVB-T-konforme Ausgangskanäle, 47-862 MHz, 2k-Modus
■ Hohe Energieeffi zienz, Leistungsaufnahme: Typ. 14 W an 12 V
CE A
Ausgang (F-Connector-Buchse)
Status-LED
Sat-ZF-Eingänge 1 bis 4
Technische Daten
| Eingänge | ||
| Sat-ZF-Eingang 4 x F-Connector, 75 Ω | ||
| Frequenzbereich MHz 950...2150 | ||
| Entkopplung dB > 25 | ||
| Rückfl ussdämpfung dB Typ. 10 | ||
| DiSEqCTM1.0 Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) | ||
| Umschaltung Ebenen V/kHz 14/18, 0/22 | ||
| Fernspeisestrom mA Max. 60 (je Eingang) | ||
| Frontend | ||
| DVB-S2 4 x | ||
| Frequenzraster | MHz | 1 (950 ... 2150 MHz) |
| AFC-Regelbereich | MHz | ±3 (Symbolrate < 10 Ms/s), ±5 (Symbolrate > 10 Ms/s)(950 ... 2150 MHz) |
| Eingangspegelbereich | dBμV | 60 ... 110 |
| Zulässige Pegeldifferenz | dB | 12 |
| Demodulation | ||
| Demodulation DVB-S | EN 300 421 (1) | |
| Eingangsdatenrate QPSK | MS/s | 2 ... 45 |
| Code-Rate (Viterbi) | 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 | |
| Roll off | % | 35 |
| Demodulation DVB-S2 | EN 302 307 (2) | |
| Eingangsdatenrate QPSK | MS/s | 1 ... 34 |
| Code-Rate (LDPC) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | |
| Eingangsdatenrate 8PSK | MS/s | 1 ... 28,9 |
| Code-Rate (LDPC) | 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | |
| Roll off | % | 20/25/35 |
| Systemschnittstellen | ||
| Datenschnittstelle | MBit/s netto | 800 |
| Kontrollschnittstelle | MBit/s | 12 |
| TS-Routing zur Backplane | Max. 2 x 16 Transportströme (rechts und links) | |
| MPEG-TS-Prozessor | ||
| Programmfi Iter | ||
| PID-Filter | ||
| PSI-/SI-Bearbeitung Cable-N | T, LCN, PCR-Korrektur, CAT | |
| Stuffi ng Automatisch | ||
| COFDM-Modulator | ||
| Ausgangskanäle 4 x DVB-T, 2k-Modus | ||
| COFDM-Konstellation QPSK, 16 QAM, 64 QAM | ||
| Guard-Intervall 1/4, 1/8, 1/16, 1/32 | ||
| Code-Rate 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| HF-Ausgang | ||
| DVB-T-Ausgang 1 x F-Connector, 75 Ω | ||
| Frequenzbereich MHz 47 ... 1006 (Feinabgleich in 125-kHz-Schritten) | ||
| Frequenzbereich (Kanalliste) | MHz 47 ... 86/110 ... 862 (Einstellung über Kanalliste) | |
| Rückfl ussdämpfung dB 14 (47 MHz) -1,5 dB/Okt. | ||
| Ausgangspegel | dBμV | 97 |
| Einstellbereich Ausgangspegel | dB | -20 (in 0,5-dB-Stufen) |
| Pegelstabilität | dB | ± 0,8 |
| Frequenzstabilität | ppm 35 | |
| MER | dB | ≥ 45 |
| Schulterdämpfung | dB | ≥ 60 (bei Normpegel) |
| Nebenaussendungen | dB | ≥ 60 |
| Systemdaten | ||
| Leistungsaufnahme | W | Typ. 14 (an 12 V) |
| Temperaturbereich | °C | -20 ... 50 |
| Schutzabschaltung | °C > 70 | |
| Abmessungen (H x B x T) | mm | 265 x 36 x 220 |
| Gewicht | kg 1,16 | |
Lieferumfang
- UFO 834
• Anwendungshinweis UFO 834
Hinweis: Die aktuelle Version des Anwendungshinweises zum UFO 834 fi nden Sie auf der Kathrein-Homepage: www.kathrein.de
Einrichtung
Schieben Sie den UFO 834 in einen beliebigen freien Steckplatz. Falls Basisband Daten mit einem anderen Modul (z. B. UFZ 896) ausgetauscht werden sollen, muss der UFO 834 rechts oder links davon angeordnet werden. Achten Sie darauf, dass der UFO 834 vollständig eingeschoben ist und damit der Kontakt zur Backplane hergestellt ist (die Frontplatte des UFO 834 liegt an der Front der Basiseinheit an). Fixieren Sie die beiden Rändelschrauben oben und unten (Torx-Schrauben). Der UFO 834 wird von der UFX 800 automatisch erkannt. Sobald der UFO 834 den ordnungsgemäßen Betriebszustand erreicht hat, leuchtet die grüne LED dauerhaft. Alle weiteren Bedienungshinweise fi nden Sie in der Bedienungsanleitung in der USW 800 Bedien-Software.
Bedienung
Die Bedienung des UFO 834 erfolgt über die graphische Benutzeroberfläche der Bedien-Software USW 800; deren Online-Hilfe beschreibt auch die Konfiguration aller UFOcompact plus®-Module inkl. des UFO 834. Alle weiteren Einstellanweisungen entnehmen Sie bitte der Bedienungsanleitung/Online-Hilfe der USW 800.
Hinweis: Die aktuelle Version der USW 800 und ihrer Bedienungsanleitung stehen kostenfrei auf der Kathrein-Homepage „www.kathrein.de“ zum Download bereit.
Entsorgungs-/Recycling-Hinweis
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
936.4606/-/VKDT/0813/DE - Technische Änderungen vorbehalten!
