BEDIENUNGSANLEITUNG Drop 47.3005.01 TFA

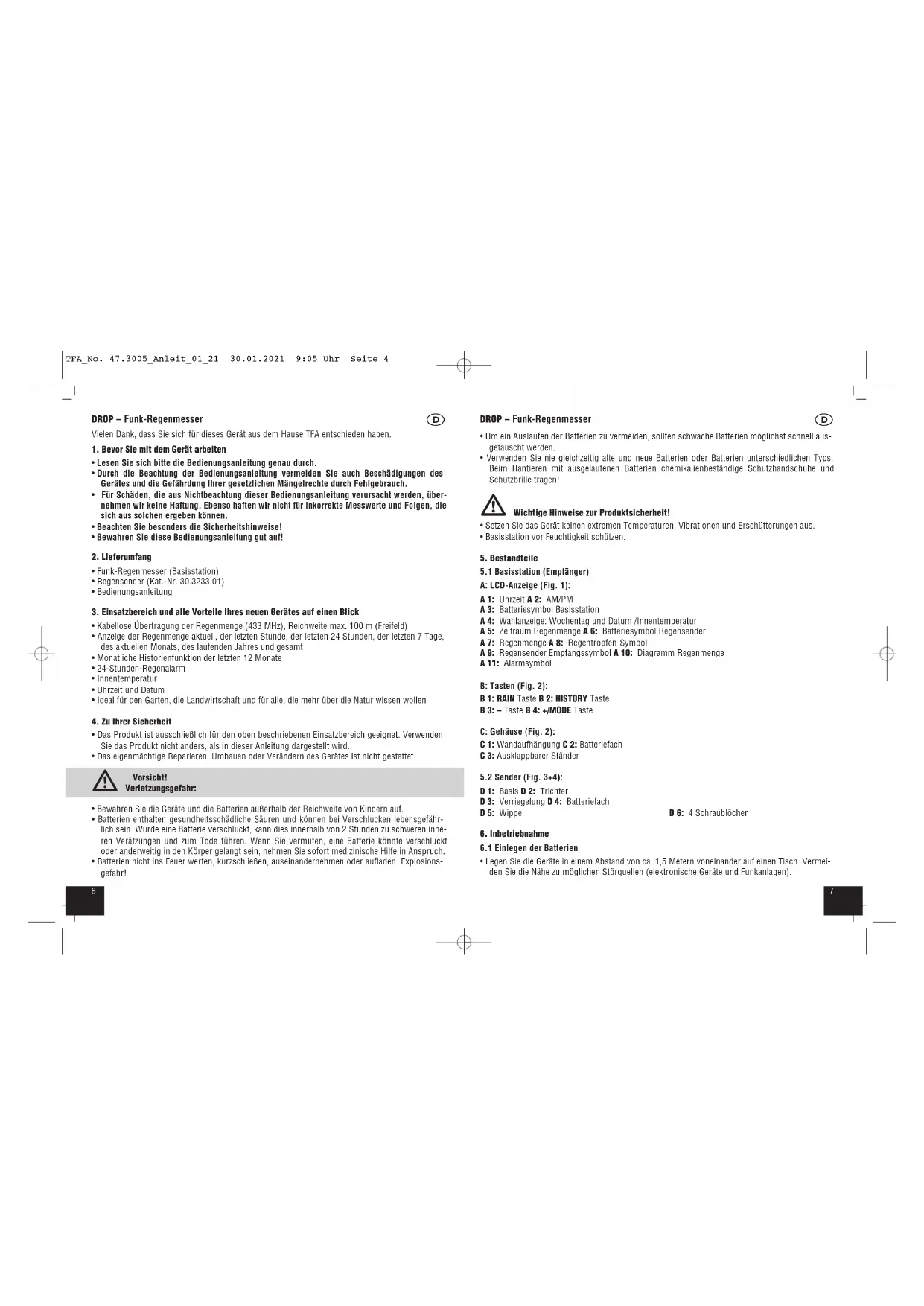

D 3 D 5D 4 D 6 D 6 D 3 D 6 D 5 D 3 D 3 D 6 D 3 D 4 TFA_No. 47.3005_Anleit_01_21 30.01.2021 9:05 Uhr Seite 376 DROP – Funk-Regenmesser

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, über- nehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Funk-Regenmesser (Basisstation)

• Regensender (Kat.-Nr. 30.3233.01)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Kabellose Übertragung der Regenmenge (433 MHz), Reichweite max. 100 m (Freifeld)

• Anzeige der Regenmenge aktuell, der letzten Stunde, der letzten 24 Stunden, der letzten 7 Tage, des aktuellen Monats, des laufenden Jahres und gesamt

• Monatliche Historienfunktion der letzten 12 Monate

• 24-Stunden-Regenalarm

• Ideal für den Garten, die Landwirtschaft und für alle, die mehr über die Natur wissen wollen

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefähr- lich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inne- ren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosions- gefahr! DROP – Funk-Regenmesser

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell aus- getauscht werden.

• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Basisstation vor Feuchtigkeit schützen.

5.1 Basisstation (Empfänger)

A: LCD-Anzeige (Fig. 1): A 1: Uhrzeit A 2: AM/PM A 3: Batteriesymbol Basisstation A 4: Wahlanzeige: Wochentag und Datum /Innentemperatur A 5: Zeitraum Regenmenge A 6: Batteriesymbol Regensender A 7: Regenmenge A 8: Regentropfen-Symbol A 9: Regensender Empfangssymbol A 10: Diagramm Regenmenge A 11: Alarmsymbol B: Tasten (Fig. 2): B 1: RAIN Taste B 2: HISTORY Taste B 3: – Taste B 4: +/MODE Taste C: Gehäuse (Fig. 2): C 1: Wandaufhängung C 2: Batteriefach C 3: Ausklappbarer Ständer

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermei- den Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen). TFA_No. 47.3005_Anleit_01_21 30.01.2021 9:05 Uhr Seite 498 DROP – Funk-Regenmesser

• Lösen Sie die beiden Verriegelungen an der Seite des Regensenders und nehmen Sie das Gehäuse mit dem Trichter von der Basis ab.

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA ein. Achten Sie auf die richtige Polarität beim Einlegen der Batterien (siehe Markierung auf dem Deckel).

• Schließen Sie das Batteriefach wieder.

• Entfernen Sie die Transportsicherung für die Wippe.

• Setzen Sie nun das Gehäuse wieder auf und verriegeln es wieder.

• Ziehen Sie die Schutzfolie vom Display der Basisstation.

• Öffnen Sie das Batteriefach der Station, indem Sie mit beiden Daumen den Batteriefachdeckel nach unten schieben. Legen Sie zwei neue Batterien 1,5 V AA ein. Achten Sie auf die richtige Polarität. Ein Signalton ertönt und alle Segmente werden kurz angezeigt. Schließen Sie den Bat- teriedeckel wieder.

6.2 Empfang der Außenwerte

• Die Basisstation versucht nun, die Außenwerte des Senders zu empfangen. Das Empfangssym- bol für den Regensender blinkt. Bei erfolgreichem Empfang wird die Regenmenge (zunächst 0.0 mm) auf dem Display der Basisstation angezeigt. Um Regenwerte zu simulieren, können Sie die Wippe bewegen (Übertragungszeit 45 Sekunden).

• Werden die Außenwerte nicht empfangen, erscheint „- - -” auf dem Display. Prüfen Sie die Bat- terien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sie können die Initialisierung auch manuell starten. Halten Sie die +/MODE Taste auf der Basis- station für drei Sekunden gedrückt. Die Basisstation versucht die Messwerte zu empfangen.

• Bei aktiviertem Tastenton wird jede Tastenbedienung mit einem Piep-Ton quittiert.

• Drücken Sie die +/MODE Taste im Normalmodus, um zwischen Innentemperatur und Datum zu wechseln.

• Halten Sie die +/MODE oder – Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

• Halten Sie die HISTORY Taste für drei Sekunden gedrückt. BEEP (on: Voreinstellung) fängt an zu blinken. Mit der +/MODE oder – Taste können Sie die Tastentöne deaktivieren oder aktivieren. Mit der HISTORY Taste können Sie nun nacheinander Stunden, Minuten, das 12- oder 24-Stun- den-Zeitsystem, Jahr, Monat, Tag, das Datumsformat Day/M oder M/Day, die Regenmengenein- heit und die Temperatureinheit ansteuern und mit der +/MODE oder – Taste einstellen.

• Bestätigen Sie die Eingabe mit der HISTORY Taste. DROP – Funk-Regenmesser

7.1.1 Einstellung der 12- und 24-Stunden-Anzeige

• Im Einstellungsmodus können Sie die 12- oder 24 Stunden - Anzeige auswählen (24 Hr - Vor- einstellung).

• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

7.1.2 Einstellung des Datumsformats

• Im Einstellungsmodus können Sie wählen, ob zuerst der Tag und dann der Monat (Day/M, euro- päisches Datum) oder zuerst der Monat und dann der Tag (M/Day, amerikanisches Datum) angezeigt werden soll (Day/M - Voreinstellung).

7.1.3 Einstellung der Regenmengeneinheit

• Im Einstellungsmodus können Sie mm (Millimeter) oder in (Inches) als Messeinheit auswählen (mm - Voreinstellung).

7.1.4 Einstellung der Temperatureinheit

• Im Einstellungsmodus können Sie °C (Celsius) oder °F (Fahrenheit) als Temperatureinheit aus- wählen (°C - Voreinstellung).

8. Anzeige der Regenmenge

• Die Regenmenge wird mit einem korrespondierenden Diagramm angezeigt.

• Bei einsetzendem Regen beginnt das Regentropfen-Symbol zu blinken.

• Regenmenge aktuell (NOW): Aktuelle Regenmenge bei Start eines Niederschlags. Automatische Rücksetzung, wenn 30min kein Niederschlag erfolgt. Das Regentropfen-Symbol hört auf zu blinken.

• Drücken Sie die RAIN Taste im Normalmodus, um zwischen den Regenmengen-Anzeigen zu wechseln:

• Regenmenge der letzten Stunde (ONE HR)

• Regenmenge der letzten 24 Stunden (24 HRS)

• Regenmenge der letzten 7 Tage (7 DAYS)

• Regenmenge des aktuellen Monats (MONTH)

• Regenmenge des aktuellen Jahrs (YEAR)

• Regenmenge gesamt (TOTAL) seit der Inbetriebnahme oder der letzten Rückstellung.

• HINWEIS: Zum Löschen des Speichers halten Sie die – Taste in der jeweiligen Regenmengen- Anzeige für 3 Sekunden gedrückt. Jede Regenmengen-Anzeige kann individuell zurückgestellt werden.

• Das Gerät verlässt automatisch den Regenmengen-Modus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

• Drücken Sie die RAIN Taste im Normalmodus für 3 Sekunden, um in den Regenalarm-Modus zu gelangen. TFA_No. 47.3005_Anleit_01_21 30.01.2021 9:05 Uhr Seite 51110 DROP – Funk-Regenmesser

• ALERT OFF (Voreinstellung) erscheint im Display.

• Drücken Sie die +/MODE oder – Taste, um den Regenalarm zu aktivieren (On).

• ALERT und 2.0 (Voreinstellung) oder der zuletzt eingestellte Alarmwert erscheinen im Display.

• Drücken Sie die RAIN Taste.

• Der Alarmwert blinkt und das Alarmsymbol erscheint im Display. Der Alarm ist aktiviert.

• Stellen Sie mit der +/MODE oder – Taste den Alarmwert ein.

• Bestätigen Sie die Eingabe mit der RAIN Taste.

• Bei Überschreiten des eingestellten Alarmwertes ertönt für 5 Sekunden ein Piepton an der Basisstation. Das Alarmsymbol blinkt.

• Der Alarmton ertönt jede Minute für 5 Sekunden erneut.

• Drücken Sie eine beliebige Taste, um den Alarmton zu beenden.

• Das Alarmsymbol blinkt solange weiter, bis der gemessene Wert wieder unterhalb der Alarm- grenze liegt.

• Drücken Sie die HISTORY Taste im Normalmodus, um in den Historien-Modus zu gelangen.

• Im Display erscheinen HIST, der aktuelle Monat und die Regenmenge.

• Das Gerät speichert die Werte für 12 Monate. Durch weiteres Drücken der HISTORY Taste kön- nen Sie die Vergangenheitswerte der letzten 12 Monate abrufen.

• Das Gerät verlässt automatisch den Historien-Modus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

11. Aufstellen von Basisstation und Sender

• Platzieren Sie den Regensender waagerecht in einem Bereich, in dem der Regen ohne Behinde- rung in den Behälter fallen kann, idealerweise etwa 60 bis 90 cm über der Erde auf einem klei- nen Podest.

• Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation auf einer glatten Ober- fläche aufgestellt werden oder mit der Aufhängeöse an der Wand im Wohnraum befestigt wer- den. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefo- ne) und massiven Metallgegenständen.

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesonde- re mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für den Sender und/oder Basisstation.

• Befestigen Sie den Regensender an der Basis mit 4 Schrauben.

12. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungs- mittel verwenden!

• Prüfen und säubern Sie den Regenmesser regelmäßig, um eine genaue Niederschlagsmessung zu gewährleisten. Befreien Sie den Trichter regelmäßig von Laub oder Schmutz.

• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden. DROP – Funk-Regenmesser

• Sobald das Batteriesymbol im Displayfenster der Uhrzeit erscheint, wechseln Sie bitte die Batte- rien in der Basisstation.

• Sobald das Batteriesymbol in der Displayzeile der Regenmenge erscheint, wechseln Sie bitte die Batterien im Regensender.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wiederherge- stellt werden – also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.

13. Fehlerbeseitigung

Problem Lösung Keine Anzeige ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Kein Senderempfang ➜ Kein Sender installiert Anzeige - - - ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung ➜ Manuelle Sendersuche starten: +/MODE Taste auf der Basisstation für 3 Sekunden drücken ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Anzeige HI/LO ➜ Werte liegen außerhalb des Messbereichs Unkorrekte Anzeige ➜ Batterien wechseln ➜ Regensender reinigen ➜ Gehäuse des Regensenders korrekt einsetzen ➜ Neuinbetriebnahme gemäß Bedienungsanleitung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei TFA_No. 47.3005_Anleit_01_21 30.01.2021 9:05 Uhr Seite 61312 DROP – Funk-Regenmesser

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver- pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

15. Technische Daten

Basisstation Temperatur Messbereich 0 °C… +37 °C (+32 °F…+99 °F) Auflösung 1°C (1°F) Regenmenge Messbereich 0…9999 mm (0…393.6 inch) Auflösung 0,1 mm Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 90 x 30 (46) x 85 mm Gewicht 93 g (nur das Gerät) Regensender Übertragungszeit 45 Sekunden Reichweite Ca. 100m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 182 x 121 x 133 mm Gewicht 215 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmannveröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 47.3005.01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konfor- mitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 01/21 DROP – Wireless rain gauge
